Page 49 of 112
Instrument och kontrollfunktioner
4-21
4
MAU78521

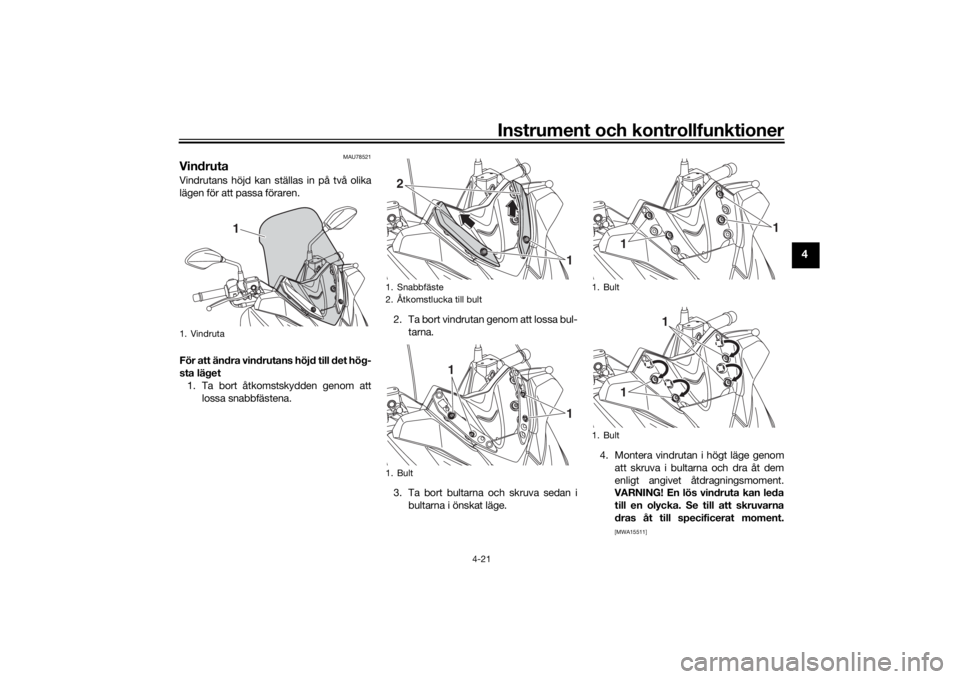

VindrutaVindrutans höjd kan ställas in på två olika
lägen för att passa föraren.
För att ändra vindrutans höjd till det hög-
sta läget1. Ta bort åtkomstskydden genom att lossa snabbfästena. 2. Ta bort vindrutan genom att lossa bul-
tarna.
3. Ta bort bultarna och skruva sedan i bultarna i önskat läge. 4. Montera vindrutan i högt läge genom
att skruva i bultarna och dra åt dem
enligt angivet åtdragningsmoment.
VARNING! En lös vindruta kan leda
till en olycka. Se till att skruvarna
dras åt till specificerat moment.
[MWA15511]
1. Vindruta
1
1. Snabbfäste
2. Åtkomstlucka till bult
1. Bult2
1
1
1
1. Bult
1. Bult
1
1
1
1
UBBAM1M0.book Page 21 Tuesday, October 5, 2021 10:30 AM
Page 50 of 112
Instrument och kontrollfunktioner
4-22
4

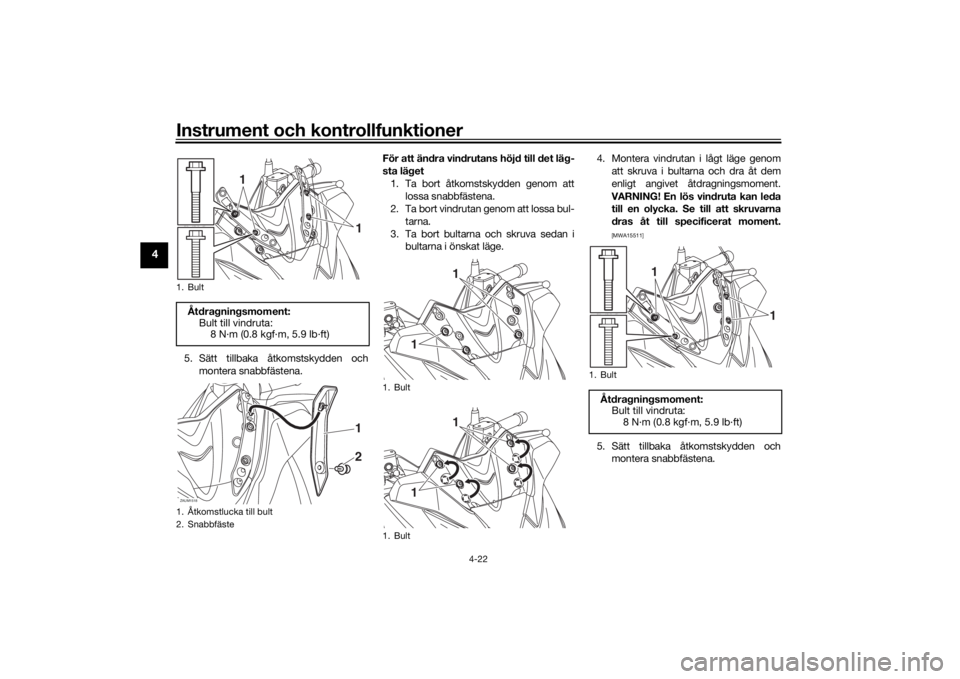

5. Sätt tillbaka åtkomstskydden ochmontera snabbfästena. För att ändra vindrutans höjd till det läg-
sta läget
1. Ta bort åtkomstskydden genom att lossa snabbfästena.
2. Ta bort vindrutan genom att lossa bul-
tarna.
3. Ta bort bultarna och skruva sedan i bultarna i önskat läge. 4. Montera vindrutan i lågt läge genom
att skruva i bultarna och dra åt dem
enligt angivet åtdragningsmoment.
VARNING! En lös vindruta kan leda
till en olycka. Se till att skruvarna
dras åt till specificerat moment.
[MWA15511]
5. Sätt tillbaka åtkomstskydden ochmontera snabbfästena.
1. BultÅtdragningsmoment:Bult till vindruta:8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Åtkomstlucka till bult
2. Snabbfäste
1
1
ZAUM1518
12
1. Bult
1. Bult
1
11
1
1. BultÅtdragningsmoment:Bult till vindruta:
8 N·m (0.8 kgf·m, 5.9 lb·ft)
1
1
UBBAM1M0.book Page 22 Tuesday, October 5, 2021 10:30 AM
Page 51 of 112

Instrument och kontrollfunktioner
4-23
4
MAU46833

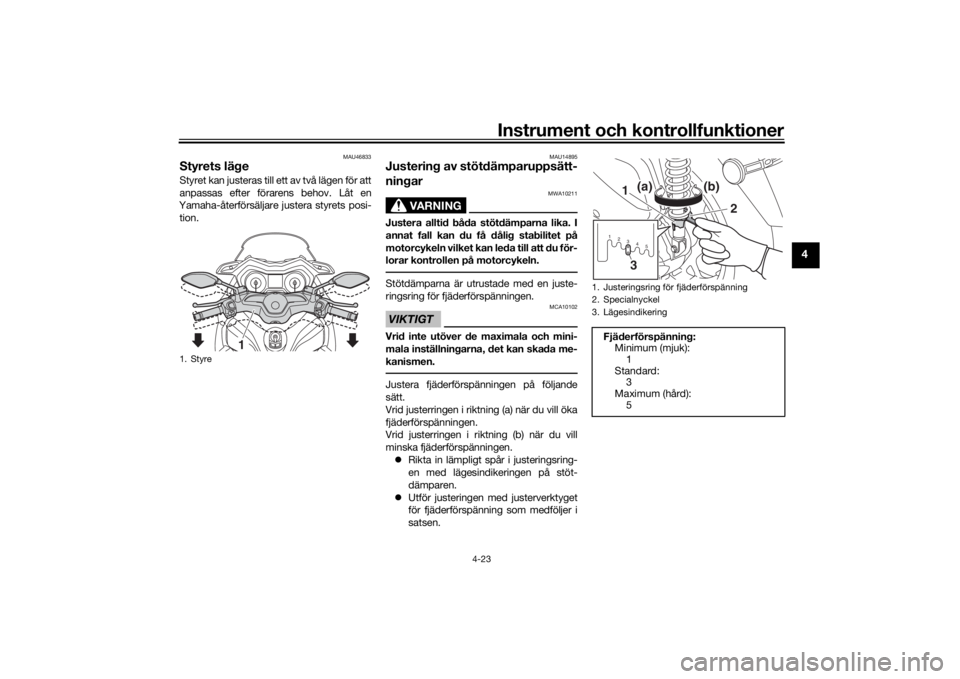

Styrets läge Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
MAU14895
Justering av stötdämparuppsätt-
ningar
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Stötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Justera fjäderförspänningen på följande
sätt.
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen. Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
Utför justeringen med justerverktyget
för fjäderförspänning som medföljer i
satsen.
1. Styre
1
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. Lägesindikering
Fjäderförspänning:
Minimum (mjuk): 1
Standard: 3
Maximum (hård):
51 2345
2
1
(a)
(b)
3
UBBAM1M0.book Page 23 Tuesday, October 5, 2021 10:30 AM
Page 52 of 112

Instrument och kontrollfunktioner
4-24
4
MAU78213

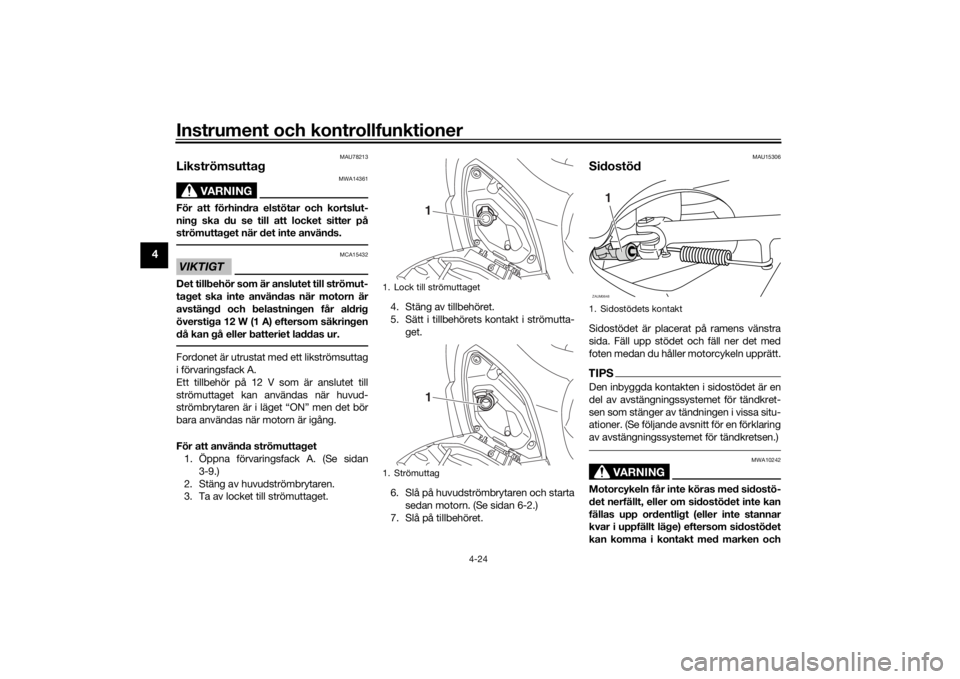

Likströmsuttag
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1 A) eftersom säkringen
då kan gå eller batteriet laddas ur.Fordonet är utrustat med ett likströmsuttag
i förvaringsfack A.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när huvud-
strömbrytaren är i läget “ON” men det bör
bara användas när motorn är igång.
För att använda strömuttaget1. Öppna förvaringsfack A. (Se sidan
3-9.)
2. Stäng av huvudströmbrytaren.
3. Ta av locket till strömuttaget. 4. Stäng av tillbehöret.
5. Sätt i tillbehörets kontakt i strömutta-
get.
6. Slå på huvudströmbrytaren och starta sedan motorn. (Se sidan 6-2.)
7. Slå på tillbehöret.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
1. Lock till strömuttaget
1. Strömuttag
11
1. Sidostödets kontaktZAUM0648
1
UBBAM1M0.book Page 24 Tuesday, October 5, 2021 10:30 AM
Page 53 of 112
Instrument och kontrollfunktioner
4-25
4
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAUT1098
Avstängningssystem för tänd-
kretsKontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.
UBBAM1M0.book Page 25 Tuesday, October 5, 2021 10:30 AM
Page 54 of 112
Instrument och kontrollfunktioner
4-26
4

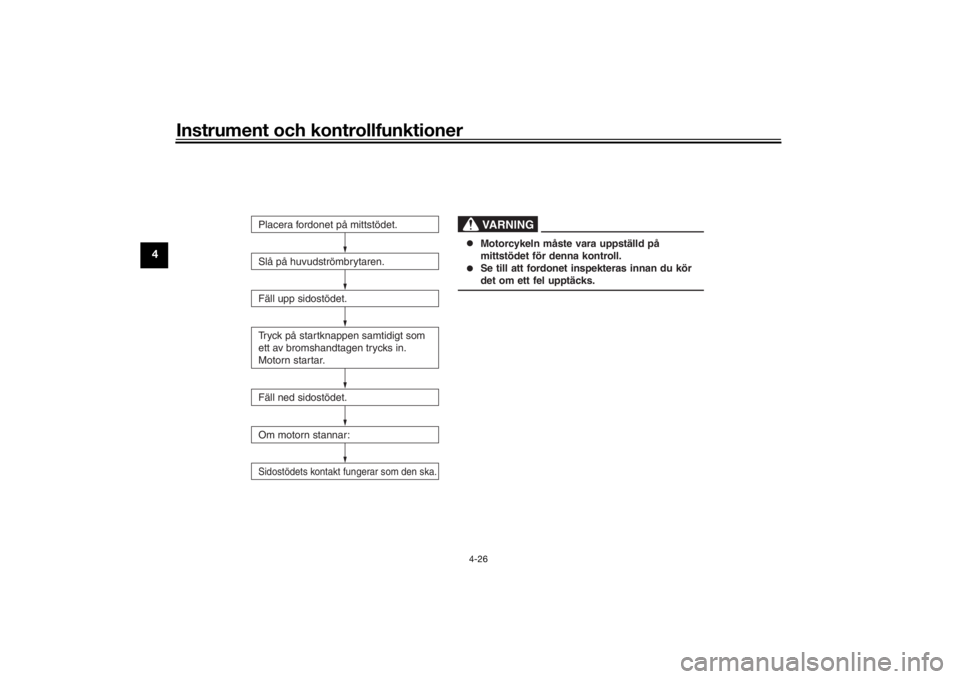

Slå på huvudströmbrytaren.
Fäll upp sidostödet.
Tryck på startknappen samtidigt som
ett av bromshandtagen trycks in.
Motorn startar.
Fäll ned sidostödet.
Om motorn stannar:Sidostödets kontakt fungerar som den ska.
VARNING
Placera fordonet på mittstödet.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UBBAM1M0.book Page 26 Tuesday, October 5, 2021 10:30 AM
Page 55 of 112

För din egen säkerhet – kontroller före körning
5-1
5
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Ya maha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkter innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströmningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 4-17, 4-18
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 7-10
Olja i slutväxel • Kontrollera om det läcker någon olja. 7-12
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 7-13
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en
Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-21, 7-22, 7-22
UBBAM1M0.book Page 1 Tuesday, October 5, 2021 10:30 AM
Page 56 of 112

För din egen säkerhet – kontroller före körning
5-2
5
Bakbroms• Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-21, 7-22, 7-22
Gashandtag • Kontrollera att det går mjukt.
• Kontrollera gashandtagets spel.
• Vid behov, låt en Yamaha-återförsäljare justera gashandtagets spel och smörja
kabeln samt gashandtagets mekanism. 7-18, 7-24
Reglagekablar • Kontrollera att det går mjukt.
•Smörj om det behövs. 7-24
Hjul och däck • Kontrollera om de är skadade.
• Kontrollera mönsterdjup och däckens skick.
• Kontrollera lufttrycket.
• Korrigera vid behov. 7-19, 7-21
Bromshandtag • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
7-25
Mittstöd, sidostöd • Kontrollera att det går mjukt.
• Smörj ledpunkterna om det behövs.
7-25
Ramfästen • Kontrollera att alla muttrar, bultar och skruvar är ordentligt åtdragna.
• Dra åt om det behövs. —
Instrument, belysning, signa-
ler och kontakter • Kontrollera funktionen.
• Korrigera vid behov.
—
Sidostödets kontakt • Kontrollera funktionen på avstängningssystemet för tändkrets.
• Låt en Yamaha-återförsäljare kontrollera fordonet om systemet inte fungerar som
det ska. 4-24
ARTIKEL
KONTROLLER SIDAN
