Periodiskt underhåll och justering
7-28
7
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU78242
Byte av säkringarHuvudsäkringen och säkringsboxarna,
som innehåller säkringar för de olika kret-
sarna, är placerade under panel A. (Se si-
dan 7-8.)TIPSTa bort startreläets skydd så som visas för
att komma åt huvudsäkringen.1. Säkringsbox
2. Huvudsäkring
3. Reserv för huvudsäkring
4. Startreläets skyddZAUM15281

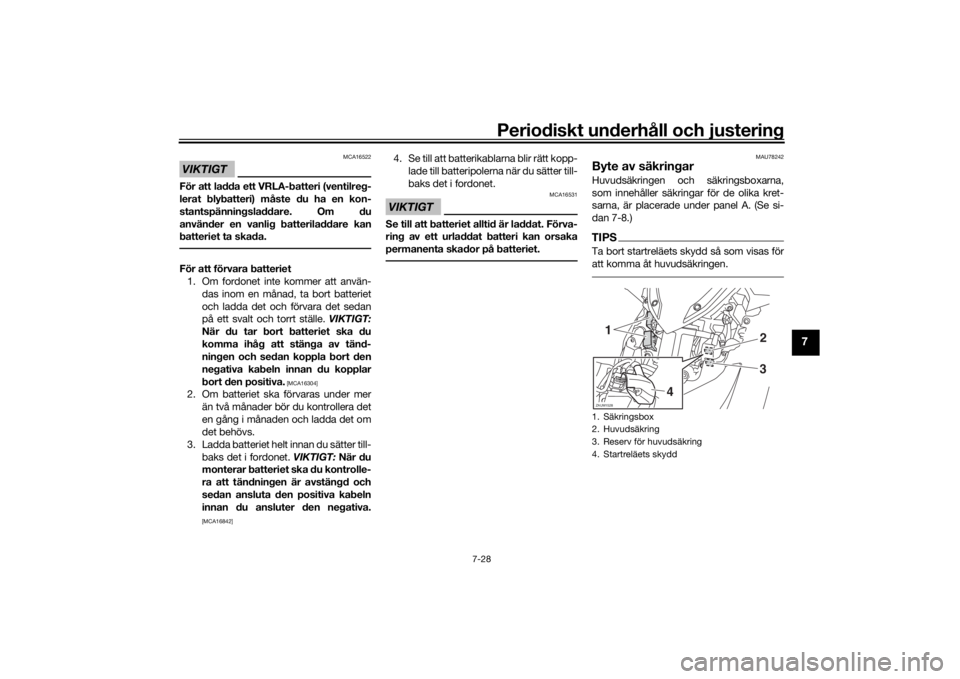

23
4
UBBAM1M0.book Page 28 Tuesday, October 5, 2021 10:30 AM
Page 90 of 112

Periodiskt underhåll och justering
7-29
7
Om en säkring är sönder, byt ut den enligt
följande.1. Stäng av huvudströmbrytaren och stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort den trasiga säkringen och sätt i en ny säkring med rätt amperetal.
VARNING! Sätt inte i en säkring
med högre amperetal än det som rekommenderas för att undvika att
elsystemet tar skada eller att brand
uppstår.
[MWA15132]
3. Slå på huvudströmbrytaren och slå på
den elkrets det gäller för att kontrollera
att enheten fungerar. 4. Om säkringen omedelbart går sönder
igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.
1. Säkring 2 för signalsystem
2. Säkring för signalsystem
3. Säkring för ABS styrenhet
4. Huvudsäkring 2
5. Motorsäkring för kylfläkt
6. Backupsäkring
7. Reservsäkring
8. Säkring för ABS-motor
9. ABS-solenoidsäkring
10.Säkring för blinkers och varningsblinkers
11.Säkring för uttag 1 (för likströmsuttag)
12.Säkring för svarsfunktionZAUM1529
1
2
3
4
5
6 7
891011
7
Säkringar:
Huvudsäkring:
20.0 A
Huvudsäkring 2: 7.5 A
Säkring för uttag 1: 2.0 A
Säkring för signalsystem:
10.0 A
Säkring 2 för signalsystem: 7.5 A
Motorsäkring för kylfläkt: 7.5 A
Backupsäkring:
7.5 A
Säkring för blinkers och varnings-
blinkers:
7.5 A
Säkring för ABS styrenhet: 7.5 A
Säkring för ABS-motor: 30.0 A
ABS-solenoidsäkring:
15.0 A
Säkring för svarsfunktion: 2.0 A
UBBAM1M0.book Page 29 Tuesday, October 5, 2021 10:30 AM
Page 91 of 112
Periodiskt underhåll och justering
7-30
7
MAU64070
StrålkastareDenna modell är utrustad med strålkastare
av LED-typ.
Om en strålkastare inte tänds ska du be en
Yamaha-återförsäljare kontrollera elkret-
sen.VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU54502
ParkeringsljusDenna modell är utrustad med parkerings-
ljus av LED-typ.
Om ett parkeringsljus inte fungerar ska du
låta en Yamaha-återförsäljare kontrollera
det.
MAU70540
Bromsljus/bakljusDenna modell är utrustad med ett broms-
ljus/bakljus av LED-typ.
Om ett bromsljus/bakljus inte fungerar ska
du låta en Yamaha-återförsäljare kontrolle-
ra det.
UBBAM1M0.book Page 30 Tuesday, October 5, 2021 10:30 AM
Page 92 of 112
Periodiskt underhåll och justering
7-31
7
MAU39881
Blinkerslampor, framO m en b l i n k er s l am p a f r a m in t e tä n ds , b e e n
Yamaha-återförsäljare kontrollera dess el- krets eller byt lampa.
MAUT1331
Blinkerslampa, bakOm en bakre körriktningsvisare inte tänds
ska du be en Yamaha-återförsäljare kon-
trollera elkretsen eller byta lampan.
MAU78560
Byte av nummerskyltsbelysning1. Ta bort nummerskyltens lampenhet
genom att ta bort bultarna och skyl-
ten, och ta slutligen bort nummerskyl-
tens glödlampssockel (tillsammans
med glödlampan) genom att dra ut
den.
2. Ta bort den trasiga lampan genom att dra ut den.1. Nummerskyltsbelysning
2. Bult
3. Mutter
4. Lampsockel för nummerskyltsbelysningenZAUM1538
1
4
3 2
UBBAM1M0.book Page 31 Tuesday, October 5, 2021 10:30 AM
Page 93 of 112

Periodiskt underhåll och justering
7-32
7
3. Sätt i en ny lampa i sockeln.
4. Montera sockeln (tillsammans medglödlampan) genom att skjuta in den,
och montera därefter nummerskyltens
lampenhet genom att sätta fast skyl-
ten och bultarna.
MAU60701
FelsökningTrots att alla fordon från Yamaha under-
söks noga innan de lämnar fabriken kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om fordonet däremot be-
höver repareras bör du lämna fordonet till
en Yamaha-återförsäljare, vars skickliga
tekniker har nödvändiga verktyg, erfarenhet
och kunskap att reparera ditt fordon på ett
riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kan antändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
MAU76551
Felsökning av smart nyckelsystem
Kontrollera följande punkter om det smarta
nyckelsystemet inte fungerar.
Är den smarta nyckeln på? (Se sidan
3-5.)
Är batteriet i den smarta nyckeln ur-
laddat? (Se sidan 3-6.)
Är batteriet monterat på rätt sätt i den
smarta nyckeln? (Se sidan 3-6.)
Används den smarta nyckeln på en
plats med starka radiovågor eller an-
dra elektromagnetiska störningar? (Se
sidan 3-1.)
Använder du den smarta nyckeln som
är registrerad för fordonet?
Är fordonets batteri urladdat? Det
smarta nyckelsystemet fungerar inte
om fordonets batteri är urladdat. Lad-
da eller byt ut fordonsbatteriet. (Se si-
dan 7-27.)
Om det smarta nyckelsystemet inte funge-
rar efter det att du har kontrollerat punkter-
na ovan ska du be att en Yamaha-
återförsäljare kontrollerar det smarta nyck-
elsystemet.
1. Lampa för nummerskyltsbelysningZAUM1539
1
UBBAM1M0.book Page 32 Tuesday, October 5, 2021 10:30 AM
Page 94 of 112
Periodiskt underhåll och justering
7-33
7
TIPSSe Nödfallsläge på sidan 7-36 för mer infor-
mation om hur du startar motorn utan den
smarta nyckeln.UBBAM1M0.book Page 33 Tuesday, October 5, 2021 10:30 AM
Page 95 of 112

Periodiskt underhåll och justering
7-34
7
MAU86350

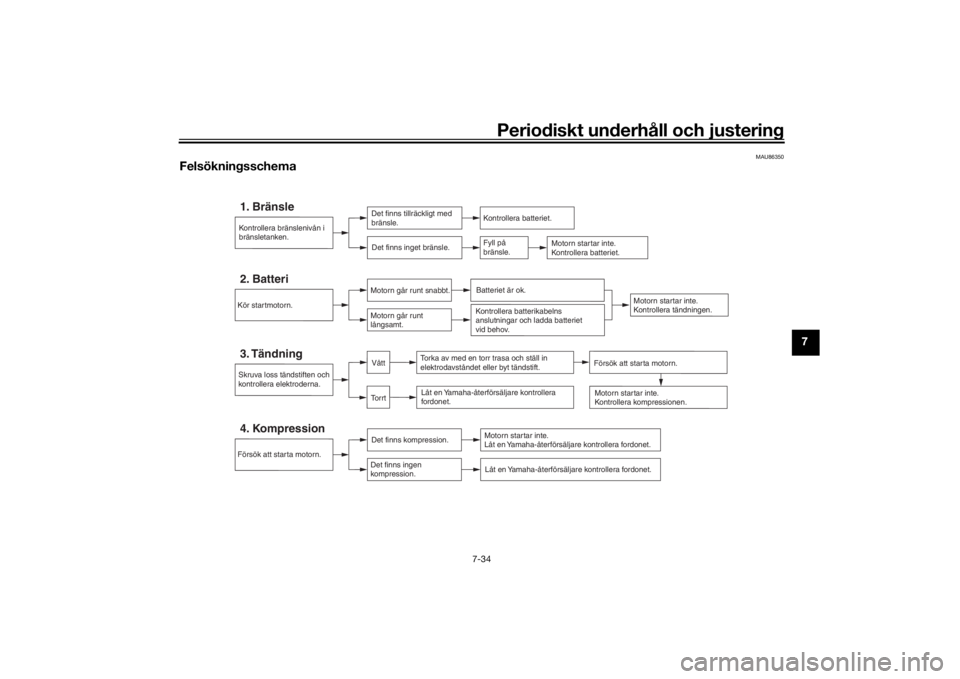

Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
UBBAM1M0.book Page 34 Tuesday, October 5, 2021 10:30 AM
Page 96 of 112

Periodiskt underhåll och justering
7-35
7
MAU86420

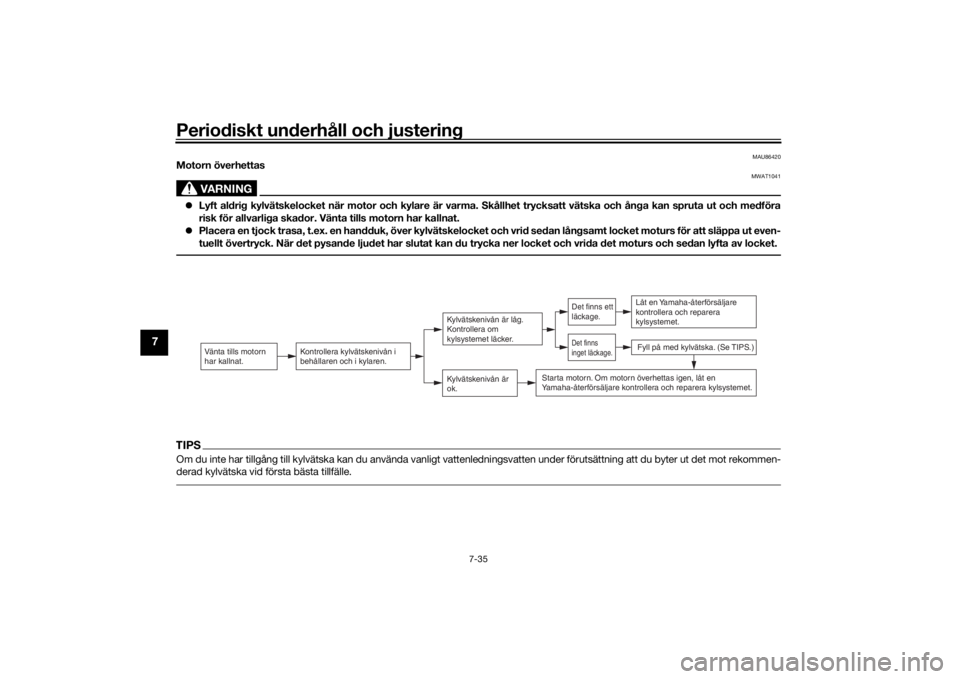

Motorn överhettas
VARNING
MWAT1041
Lyft aldrig kylvätskelocket när motor och kylare är varma. Skållhet trycksatt vätska och ånga kan spruta ut och medföra
risk för allvarliga skador. Vänta tills motorn har kallnat.
Placera en tjock trasa, t.ex. en handduk, över kylvätskelocket och vrid sedan långsamt locket moturs för att släppa ut even-
tuellt övertryck. När det pysande ljudet har slutat kan du trycka ner locket och vrida det moturs och sedan lyfta av locket.TIPSOm du inte har tillgång till kylvätska kan du använda vanligt vattenledningsvatten under förutsättning att du byter ut det mot rekommen-
derad kylvätska vid första bästa tillfälle.
Vänta tills motorn
har kallnat.
Kontrollera kylvätskenivån i
behållaren och i kylaren.
Kylvätskenivån är
ok.Kylvätskenivån är låg.
Kontrollera om
kylsystemet läcker.
Låt en Yamaha-återförsäljare
kontrollera och reparera
kylsystemet.Fyll på med kylvätska. (Se TIPS.)
Starta motorn. Om motorn överhettas igen, låt en
Yamaha-återförsäljare kontrollera och reparera kylsystemet.
Det finns ett
läckage.Det finns
inget läckage.
UBBAM1M0.book Page 35 Tuesday, October 5, 2021 10:30 AM
