2022 YAMAHA XMAX 300 Betriebsanleitungen (in German)

Regelmäßi ge Wartun g und Einstellun g
7-32
7
GAU70540
Bremslicht/RücklichtDieses Modell ist mit LED-Brems-
licht/Rücklicht ausgestattet.
Von einer Yamaha-Fachwerkstatt prüfen
lassen, falls das Bremslicht/Rücklicht nicht
funktioniert.
GAU39881
Vorderer BlinkerFalls ein vorderer Blinker nicht aufleuchtet,
dessen Stromkreis von einer Yamaha-
Fachwerkstatt überprüfen lassen oder die
Lampe auswechseln.
GAUT1331
Lampe des hinteren BlinkersFalls ein hinterer Blinker nicht aufleuchtet,
den Stromkreis von einer Yamaha-Fach-
werkstatt überprüfen lassen oder die Lam-
pe auswechseln.
UBBAG1G0.book Page 32 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-33
7
GAU78560

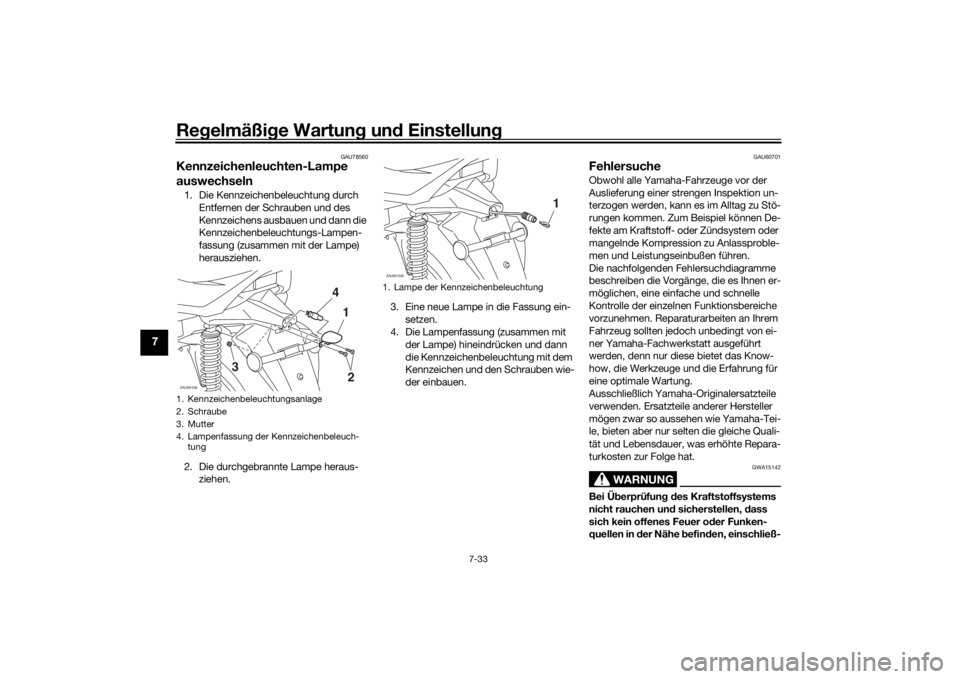

Kennzeichenleuchten-Lampe
auswechseln1. Die Kennzeichenbeleuchtung durch
Entfernen der Schrauben und des
Kennzeichens ausbauen und dann die
Kennzeichenbeleuchtungs-Lampen-
fassung (zusammen mit der Lampe)
herausziehen.
2. Die durchgebrannte Lampe heraus- ziehen. 3. Eine neue Lampe in die Fassung ein-
setzen.
4. Die Lampenfassung (zusammen mit
der Lampe) hineindrücken und dann
die Kennzeichenbeleuchtung mit dem
Kennzeichen und den Schrauben wie-
der einbauen.
GAU60701
FehlersucheObwohl alle Yamaha-Fahrzeuge vor der
Auslieferung einer strengen Inspektion un-
terzogen werden, kann es im Alltag zu Stö-
rungen kommen. Zum Beispiel können De-
fekte am Kraftstoff- oder Zündsystem oder
mangelnde Kompression zu Anlassproble-
men und Leistungseinbußen führen.
Die nachfolgenden Fehlersuchdiagramme
beschreiben die Vorgänge, die es Ihnen er-
möglichen, eine einfache und schnelle
Kontrolle der einzelnen Funktionsbereiche
vorzunehmen. Reparaturarbeiten an Ihrem
Fahrzeug sollten jedoch unbedingt von ei-
ner Yamaha-Fachwerkstatt ausgeführt
werden, denn nur diese bietet das Know-
how, die Werkzeuge und die Erfahrung für
eine optimale Wartung.
Ausschließlich Yamaha-Originalersatzteile
verwenden. Ersatzteile anderer Hersteller
mögen zwar so aussehen wie Yamaha-Tei-
le, bieten aber nur selten die gleiche Quali-
tät und Lebensdauer, was erhöhte Repara-
turkosten zur Folge hat.
WARNUNG
GWA15142
Bei Ü berprüfun g d es Kraftstoffsystems
nicht rauchen un d sicherstellen, dass
sich kein offenes Feuer o der Funken-
quellen in der Nähe befin den, einschließ-
1. Kennzeichenbeleuchtungsanlage
2. Schraube
3. Mutter
4. Lampenfassung der Kennzeichenbeleuch-
tungZAUM1538
1
4
3 2
1. Lampe der KennzeichenbeleuchtungZAUM1539
1
UBBAG1G0.book Page 33 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-34
7
lich Zündflammen für Warmwasser be-
reiter o der Öfen. Benzin o der
Benzin dämpfe können sich leicht ent-
zün den o der explo dieren un d d ad urch
schwere Au genverletzun gen o der Be-
schä dig ung en verursachen.
GAU76551
Smart-Key- System Fehlersuche
Bitte die folgenden Punkte kontrollieren,
wenn das Smart-Key-System nicht funktio-
niert.  Ist der Smart Key eingeschaltet? (Sie-
he Seite 3-5.)
 Ist die Smart-Key-Batterie leer? (Siehe
Seite 3-6.)
 Ist die Smart-Key-Batterie korrekt ein-
gebaut? (Siehe Seite 3-6.)
 Wird der Smart Key in einer Umge-
bung mit starken Radiowellen oder
anderen elektromagnetischen Stör-
strahlungen verwendet? (Siehe Seite
3-1.)
 Wird der für dieses Fahrzeug regist-
rierte Smart Key verwendet?
 Ist die Fahrzeugbatterie leer? Wenn
die Fahrzeugbatterie leer ist, funktio-
niert das Smart-Key-System nicht.
Bitte die Fahrzeugbatterie laden oder
erneuern. (Siehe Seite 7-28.) Wenn das Smart-Key-System nach Kont-
rolle der Punkte oben nicht funktioniert, das
Smart-Key-System von einer Yamaha-
Fachwerkstatt prüfen lassen.
HINWEISSiehe Notfall-Modus auf Seite 7-37 für In-
formationen zum Starten des Motors ohne
Smart-Key.
UBBAG1G0.book Page 34 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-35
7
GAU86350

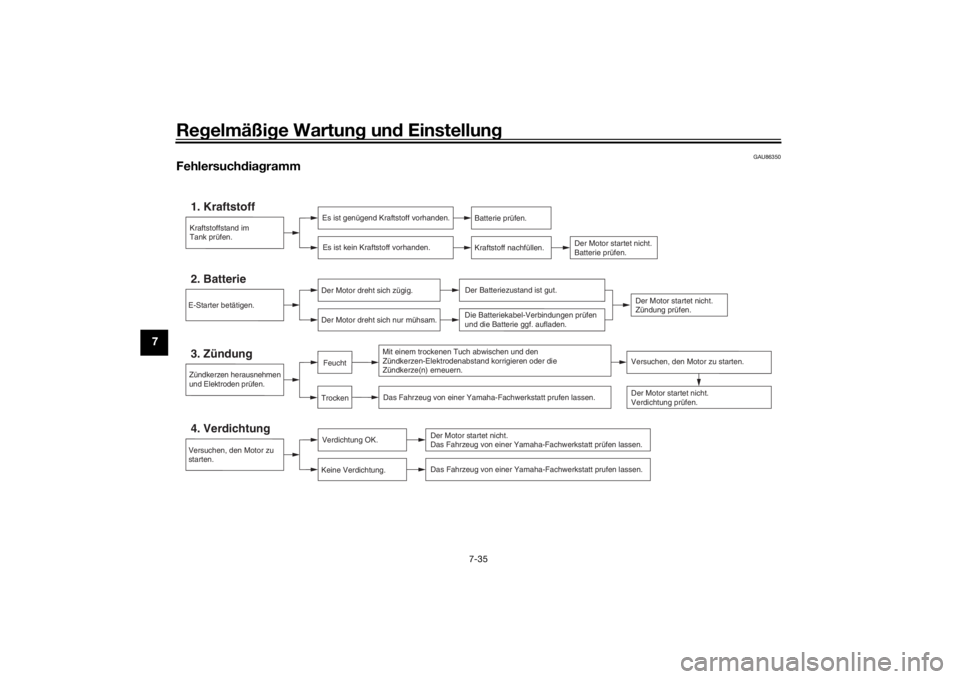

Fehlersuch dia gramm
Kraftstoffstand im
Tank prüfen.1. Kraftstoff
Es ist genügend Kraftstoff vorhanden.
Es ist kein Kraftstoff vorhanden.
Batterie prüfen.
Kraftstoff nachfüllen.
Der Motor startet nicht.
Batterie prüfen.
Der Motor startet nicht.
Verdichtung prüfen.
Versuchen, den Motor zu
starten.4. Verdichtung
Verdichtung OK.
Keine Verdichtung.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
Zündkerzen herausnehmen
und Elektroden prüfen.3. Zündung
Mit einem trockenen Tuch abwischen und den
Zündkerzen-Elektrodenabstand korrigieren oder die
Zündkerze(n) erneuern.
TrockenFeucht
Versuchen, den Motor zu starten.Der Motor startet nicht.
Zündung prüfen.
E-Starter betätigen.2. Batterie
Der Motor dreht sich zügig.
Der Motor dreht sich nur mühsam.
Der Batteriezustand ist gut.Die Batteriekabel-Verbindungen prüfen
und die Batterie ggf. aufladen.
Der Motor startet nicht.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prüfen lassen.
Das Fahrzeug von einer Yamaha-Fachwerkstatt prufen lassen.
UBBAG1G0.book Page 35 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-36
7
GAU86420

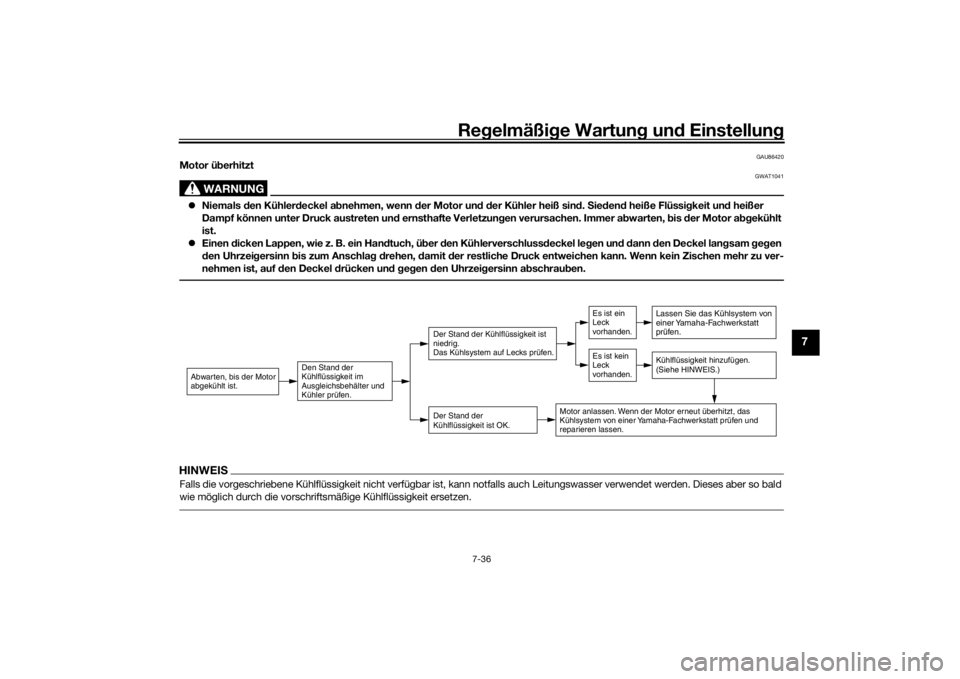

Motor überhitzt
WARNUNG
GWAT1041
 Niemals den Kühler deckel a bnehmen, wenn d er Motor und d er Kühler heiß sin d. S ieden d heiße Flüssi gkeit un d heißer
Dampf können unter Druck austreten un d ernsthafte Verletzun gen verursachen. Immer a bwarten, bis der Motor a bgekühlt
ist.
 Einen dicken Lappen, wie z. B. ein Hand tuch, über den Kühlerverschluss deckel le gen un d d ann den Deckel lan gsam geg en
d en Uhrzei gersinn bis zum Anschla g d rehen, damit der restliche Druck entweichen kann. Wenn kein Zischen mehr zu ver-
nehmen ist, auf d en Deckel drücken un d g eg en den Uhrzei gersinn a bschrau ben.HINWEISFalls die vorgeschriebene Kühlflüssigkeit nicht verfügbar ist, kann notfalls auch Leitungswasser verwendet werden. Dieses aber so bald
wie möglich durch die vorschriftsmäßige Kühlflüssigkeit ersetzen.Abw arten, bis der Motor
abgekühlt ist.
Den Stand der
Kühlflüssigkeit im
A usgleichsbehälter und
Kühler prüfen.
Der Stand der
Kühlflüssigkeit ist OK.
Der Stand der Kühlflüssigkeit ist
niedrig.
Das Kühlsystem auf Lecks prüfen.
Lassen Sie das Kühlsystem von
einer Y
amaha-F achwerkstatt
prüfen.Kühlflüssigkeit hinzufügen.
(Siehe HINWEIS.)
Motor anlassen. Wenn der Motor erneut überhitzt, das
Kühlsystem von einer Y amaha-Fachwerkstatt prüfen und
reparieren lassen.
Es ist ein
Leck
vorhanden.
Es ist kein
Leck
vorhanden.
UBBAG1G0.book Page 36 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g un d Einstellun g
7-37
7
GAU76561

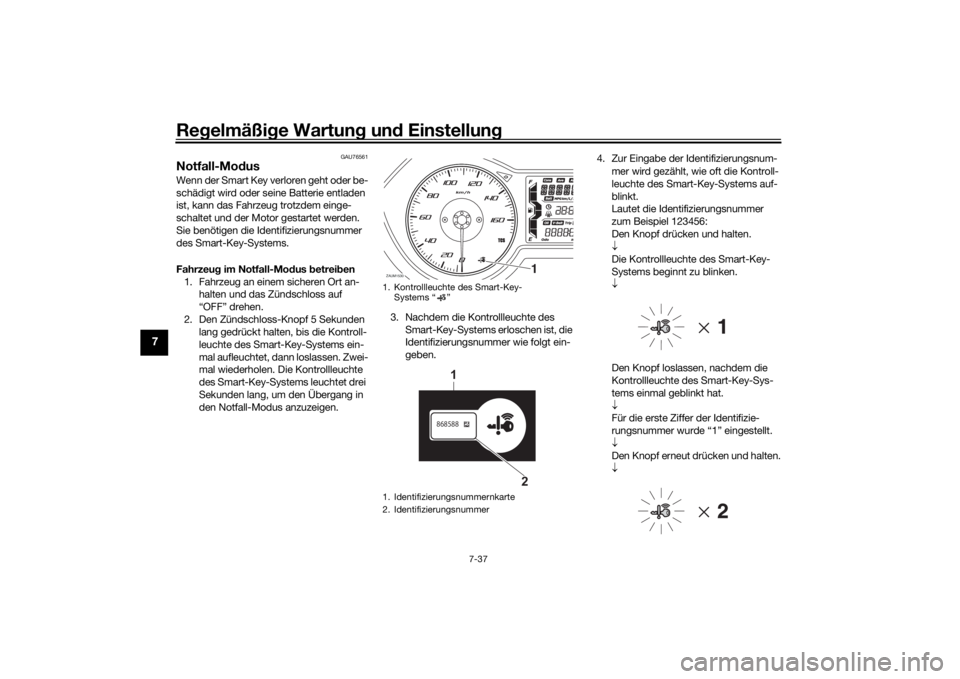

Notfall-Mo dus Wenn der Smart Key verloren geht oder be-
schädigt wird oder seine Batterie entladen
ist, kann das Fahrzeug trotzdem einge-
schaltet und der Motor gestartet werden.
Sie benötigen die Identifizierungsnummer
des Smart-Key-Systems.
Fahrzeu g im Notfall-Mo dus betrei ben
1. Fahrzeug an einem sicheren Ort an- halten und das Zündschloss auf
“OFF” drehen.
2. Den Zündschloss-Knopf 5 Sekunden lang gedrückt halten, bis die Kontroll-
leuchte des Smart-Key-Systems ein-
mal aufleuchtet, dann loslassen. Zwei-
mal wiederholen. Die Kontrollleuchte
des Smart-Key-Systems leuchtet drei
Sekunden lang, um den Übergang in
den Notfall-Modus anzuzeigen. 3. Nachdem die Kontrollleuchte des
Smart-Key-Systems erloschen ist, die
Identifizierungsnummer wie folgt ein-
geben. 4. Zur Eingabe der Identifizierungsnum-
mer wird gezählt, wie oft die Kontroll-
leuchte des Smart-Key-Systems auf-
blinkt.
Lautet die Identifizierungsnummer
zum Beispiel 123456:
Den Knopf drücken und halten.

Die Kontrollleuchte des Smart-Key-
Systems beginnt zu blinken.

Den Knopf loslassen, nachdem die
Kontrollleuchte des Smart-Key-Sys-
tems einmal geblinkt hat.

Für die erste Ziffer der Identifizie-
rungsnummer wurde “1” eingestellt.

Den Knopf erneut drücken und halten.

1. Kontrollleuchte des Smart-Key-Systems “ ”
1. Identifizierungsnummernkarte
2. IdentifizierungsnummerZAUM1530
1
868588
1
2
UBBAG1G0.book Page 37 Tuesday, October 5, 2021 10:08 AM

Regelmäßi ge Wartun g und Einstellun g
7-38
7
Den Knopf loslassen, nachdem die
Kontrollleuchte des Smart-Key-Sys-
tems zweimal geblinkt hat.

Für die zweite Ziffer der Identifizie-
rungsnummer wurde “2” eingestellt.

Das obige Verfahren wiederholen, bis
alle Ziffern der Identifizierungsnum-
mer eingestellt worden sind. Die Kon-
trollleuchte des Smart-Key-Systems
blinkt 10 Sekunden lang, wenn die
richtige Identifizierungsnummer ein-
gegeben wurde.
HINWEISWenn eine der folgenden Situationen zu-
trifft, wird der Notfall-Modus beendet und
die Kontrollleuchte des Smart-Key-Sys-
tems blinkt 3 Sekunden lang schnell. In die-
sem Fall wieder ab Schritt 2 beginnen.
 Wenn während der Eingabe der Iden-
tifizierungsnummer für die Dauer von
10 Sekunden keine Betätigung des
Knopfes erfolgt.
 Wenn die Kontrollleuchte des Smart-
Key-Systems neun Mal oder mehr
blinken darf.
 Die Identifizierungsnummer wurde
nicht korrekt eingegeben.
5. Während die Kontrollleuchte des
Smart-Key-Systems leuchtet, den
Knopf noch einmal drücken, um den
Wechsel in den Notfall-Modus abzu-
schließen. Die Kontrollleuchte des
Smart-Key-Systems erlischt und
leuchtet dann nach ca. 4 Sekunden
wieder auf.
6. Während die Kontrollleuchte des Smart-Key-Systems leuchtet, das
Zündschloss auf “ON” drehen. Das
Fahrzeug kann jetzt voll ausgefahren
werden.
UBBAG1G0.book Page 38 Tuesday, October 5, 2021 10:08 AM

Pflege und La gerung d es Motorrollers
8-1
8
GAU37834
Vorsicht bei Mattfar benACHTUNG
GCA15193
Eini ge Mo delle sin d mit mattfar big en
Bauteilen aus gestattet. Vor d er Reini-
g un g d es Fahrzeu gs sollten Sie einen
Yamaha-Fachhän dler bezü glich ver-
wen dbarer Reini gun gsmittel zu Rate
ziehen. Wer den Bürsten, scharfe Chemi-
kalien o der Reini gun gsmittel zum S äu-
b ern dieser Bauteile benutzt, können
d iese verkratzt o der beschäd ig t wer den.
Auch Wachs sollte nicht auf mattfar big e
Bauteile auf getra gen wer den.
GAU83443
Pfle geEine häufige und gründliche Reinigung des
Fahrzeugs verbessert nicht nur sein Ausse-
hen, sondern verbessert auch seine allge-
meine Leistung und verlängert die Lebens-
dauer vieler Komponenten. Durch
Waschen, Reinigen und Polieren haben Sie
außerdem die Möglichkeit, den Zustand
des Fahrzeugs häufiger zu überprüfen. Da-
rauf achten, das Fahrzeug nach Fahren im
Regen oder in der Nähe des Meeres zu rei-
nigen, weil Salz sehr korrosiv auf Metalle
wirkt.HINWEIS Die Straßen können in Gebieten mit
starkem Schneefall mit Salz als Auf-
taumittel besprüht werden. Dieses
Salz kann bis weit in den Frühling hin-
ein auf der Straße bleiben, deshalb
sollten Sie die Unterseite und die
Fahrwerksteile gründlich reinigen,
nachdem Sie in solchen Gebieten ge-
fahren sind.
 Original-Yamaha-Pflege- und War-
tungsprodukte werden unter der Mar-
ke YAMALUBE in vielen Märkten welt-
weit angeboten.
 Weitere Reinigungstipps erhalten Sie
bei Ihrem Yamaha-Händler.
ACHTUNG
GCA26280
Falsches Reini gen kann zu kosmeti-
schen un d mechanischen Schäd en füh-
ren. Fol gen des nicht verwen den:
 Hoch druckreini ger od er Dampf-
strahlreini ger. Ü bermäßi ger Was-
ser druck kann zu Einsickern von
Wasser un d S chä dig ung von Ra dla-
g ern, Bremsen, Getrie bed ichtun-
g en un d elektrischen Geräten füh-
ren. Hoch druck-
Reini gung sanwen dung en wie sol-
che in münz betrie benen Waschan-
la gen mei den.
 starke Chemikalien, einschließlich
starke, säurehalti ge Rad reiniger,
ins beson dere auf S peichen- o der
Mag nesiumrä dern
.
 starke Chemikalien, scheuern de
Reini gung smittel o der Wachs auf
Teilen mit Matto berfläche. Bürsten
können die Matto berfläche zerkrat-
zen un d b eschäd ig en. Ausschließ-
lich einen weichen Schwamm o der
ein weiches Han dtuch verwen den.
 Han dtücher, Schwämme o der
Bürsten mit scheuern den Reini-
g un gspro dukten o der mit starken
UBBAG1G0.book Page 1 Tuesday, October 5, 2021 10:08 AM
