2022 YAMAHA XMAX 125 ABS

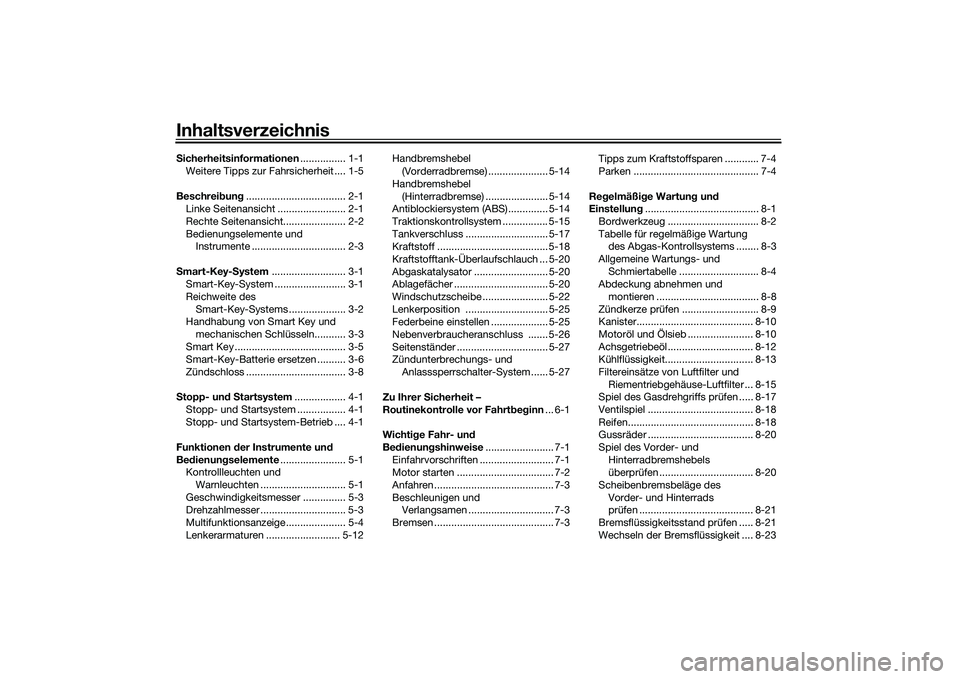

InhaltsverzeichnisSicherheitsinformationen ................ 1-1
Weitere Tipps zur Fahrsicherheit .... 1-5
Beschrei bun g................................... 2-1
Linke Seitenansicht ........................ 2-1
Rechte Seitenansicht...................... 2-2
Bedienungselemente und Instrumente ................................. 2-3
S mart-Key- System .......................... 3-1
Smart-Key-System ......................... 3-1
Reichweite des
Smart-Key-Systems .................... 3-2
Handhabung von Smart Key und
mechanischen Schlüsseln........... 3-3
Smart Key ....................................... 3-5
Smart-Key-Batterie ersetzen .......... 3-6
Zündschloss ................................... 3-8
S topp- un d S tartsystem .................. 4-1
Stopp- und Startsystem ................. 4-1
Stopp- und Startsystem-Betrieb .... 4-1
Funktionen der Instrumente un d
Be dienun gselemente ....................... 5-1
Kontrollleuchten und
Warnleuchten .............................. 5-1
Geschwindigkeitsmesser ............... 5-3
Drehzahlmesser .............................. 5-3
Multifunktionsanzeige..................... 5-4
Lenkerarmaturen .......................... 5-12 Handbremshebel
(Vorderradbremse) ..................... 5-14
Handbremshebel (Hinterradbremse) ...................... 5-14
Antiblockiersystem (ABS).............. 5-14
Traktionskontrollsystem ................ 5-15
Tankverschluss ............................. 5-17
Kraftstoff ....................................... 5-18
Kraftstofftank-Überlaufschlauch ... 5-20
Abgaskatalysator .......................... 5-20
Ablagefächer ................................. 5-20
Windschutzscheibe ....................... 5-22
Lenkerposition ............................. 5-25
Federbeine einstellen .................... 5-25
Nebenverbraucheranschluss ....... 5-26
Seitenständer ................................ 5-27
Zündunterbrechungs- und
Anlasssperrschalter-System...... 5-27
Zu Ihrer Sicherheit –
Routinekontrolle vor Fahrt beg inn ... 6-1
Wichti ge Fahr- un d
Be dienun gshinweise ........................ 7-1
Einfahrvorschriften .......................... 7-1
Motor starten .................................. 7-2
Anfahren .......................................... 7-3
Beschleunigen und Verlangsamen .............................. 7-3
Bremsen .......................................... 7-3 Tipps zum Kraftstoffsparen ............ 7-4
Parken ............................................ 7-4
Re gelmäßi ge Wartun g un d
Einstellung ........................................ 8-1
B o

rdwerkzeug ................................ 8-2
Tabelle für regelmäßige Wartung des Abgas-Kontrollsystems ........ 8-3
Allgemeine Wartungs- und Schmiertabelle ............................ 8-4
Abdeckung abnehmen und
montieren .................................... 8-8
Zündkerze prüfen ........................... 8-9
Kanister......................................... 8-10
Motoröl und Ölsieb ....................... 8-10
Achsgetriebeöl .............................. 8-12
Kühlflüssigkeit............................... 8-13
Filtereinsätze von Luftfilter und Riementriebgehäuse-Luftfilter ... 8-15
Spiel des Gasdrehgriffs prüfen ..... 8-17
Ventilspiel ..................................... 8-18
Reifen............................................ 8-18
Gussräder ..................................... 8-20
Spiel des Vorder- und
Hinterradbremshebels
überprüfen ................................. 8-20
Scheibenbremsbeläge des Vorder- und Hinterrads
prüfen ........................................ 8-21
Bremsflüssigkeitsstand prüfen ..... 8-21
Wechseln der Bremsflüssigkeit .... 8-23
UB9YG1G0.book Page 1 Monday, October 11, 2021 1:24 PM

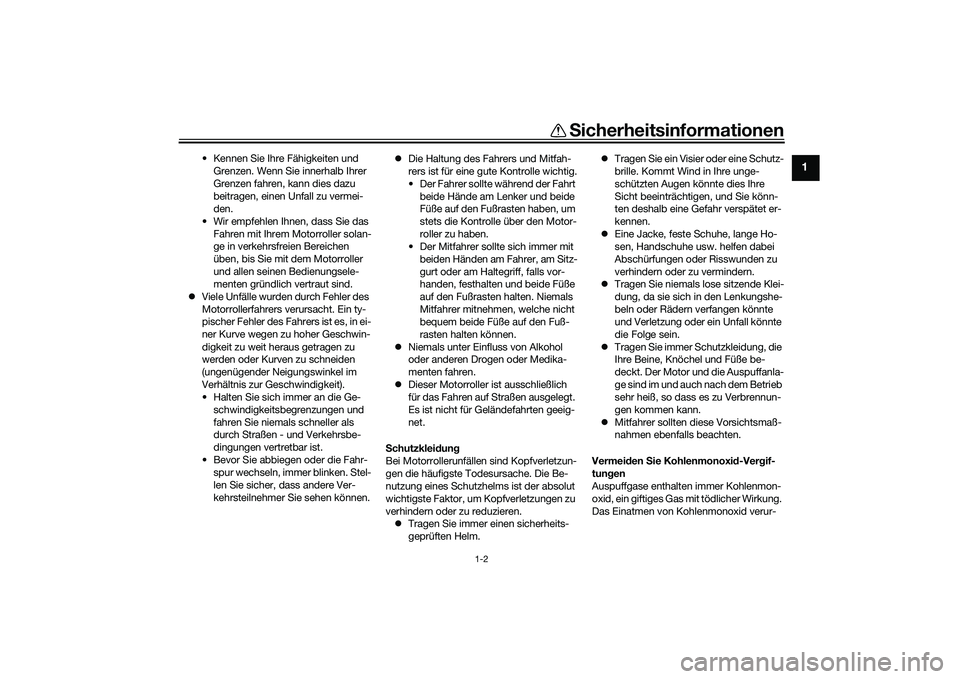

Sicherheitsinformationen
1-2
1
• Kennen Sie Ihre Fähigkeiten und
Grenzen. Wenn Sie innerhalb Ihrer
Grenzen fahren, kann dies dazu
beitragen, einen Unfall zu vermei-
den.
• Wir empfehlen Ihnen, dass Sie das Fahren mit Ihrem Motorroller solan-
ge in verkehrsfreien Bereichen
üben, bis Sie mit dem Motorroller
und allen seinen Bedienungsele-
menten gründlich vertraut sind.
 Viele Unfälle wurden durch Fehler des
Motorrollerfahrers verursacht. Ein ty-
pischer Fehler des Fahrers ist es, in ei-
ner Kurve wegen zu hoher Geschwin-
digkeit zu weit heraus getragen zu
werden oder Kurven zu schneiden
(ungenügender Neigungswinkel im
Verhältnis zur Geschwindigkeit).
• Halten Sie sich immer an die Ge-
schwindigkeitsbegrenzungen und
fahren Sie niemals schneller als
durch Straßen - und Verkehrsbe-
dingungen vertretbar ist.
• Bevor Sie abbiegen oder die Fahr- spur wechseln, immer blinken. Stel-
len Sie sicher, dass andere Ver-
kehrsteilnehmer Sie sehen können. 
Die Haltung des Fahrers und Mitfah-
rers ist für eine gute Kontrolle wichtig.
• Der Fahrer sollte während der Fahrt beide Hände am Lenker und beide
Füße auf den Fußrasten haben, um
stets die Kontrolle über den Motor-
roller zu haben.
• Der Mitfahrer sollte sich immer mit
beiden Händen am Fahrer, am Sitz-
gurt oder am Haltegriff, falls vor-
handen, festhalten und beide Füße
auf den Fußrasten halten. Niemals
Mitfahrer mitnehmen, welche nicht
bequem beide Füße auf den Fuß-
rasten halten können.
 Niemals unter Einfluss von Alkohol
oder anderen Drogen oder Medika-
menten fahren.
 Dieser Motorroller ist ausschließlich
für das Fahren auf Straßen ausgelegt.
Es ist nicht für Geländefahrten geeig-
net.
S chutzklei dun g
Bei Motorrollerunfällen sind Kopfverletzun-
gen die häufigste Todesursache. Die Be-
nutzung eines Schutzhelms ist der absolut
wichtigste Faktor, um Kopfverletzungen zu
verhindern oder zu reduzieren.  Tragen Sie immer einen sicherheits-
geprüften Helm. 
Tragen Sie ein Visier oder eine Schutz-
brille. Kommt Wind in Ihre unge-
schützten Augen könnte dies Ihre
Sicht beeinträchtigen, und Sie könn-
ten deshalb eine Gefahr verspätet er-
kennen.
 Eine Jacke, feste Schuhe, lange Ho-
sen, Handschuhe usw. helfen dabei
Abschürfungen oder Risswunden zu
verhindern oder zu vermindern.
 Tragen Sie niemals lose sitzende Klei-
dung, da sie sich in den Lenkungshe-
beln oder Rädern verfangen könnte
und Verletzung oder ein Unfall könnte
die Folge sein.
 Tragen Sie immer Schutzkleidung, die
Ihre Beine, Knöchel und Füße be-
deckt. Der Motor und die Auspuffanla-
ge sind im und auch nach dem Betrieb
sehr heiß, so dass es zu Verbrennun-
gen kommen kann.
 Mitfahrer sollten diese Vorsichtsmaß-
nahmen ebenfalls beachten.
Vermei den Sie Kohlenmonoxi d-Ver gif-
tun gen
Auspuffgase enthalten immer Kohlenmon-
oxid, ein giftiges Gas mit tödlicher Wirkung.
Das Einatmen von Kohlenmonoxid verur-
UB9YG1G0.book Page 2 Monday, October 11, 2021 1:24 PM

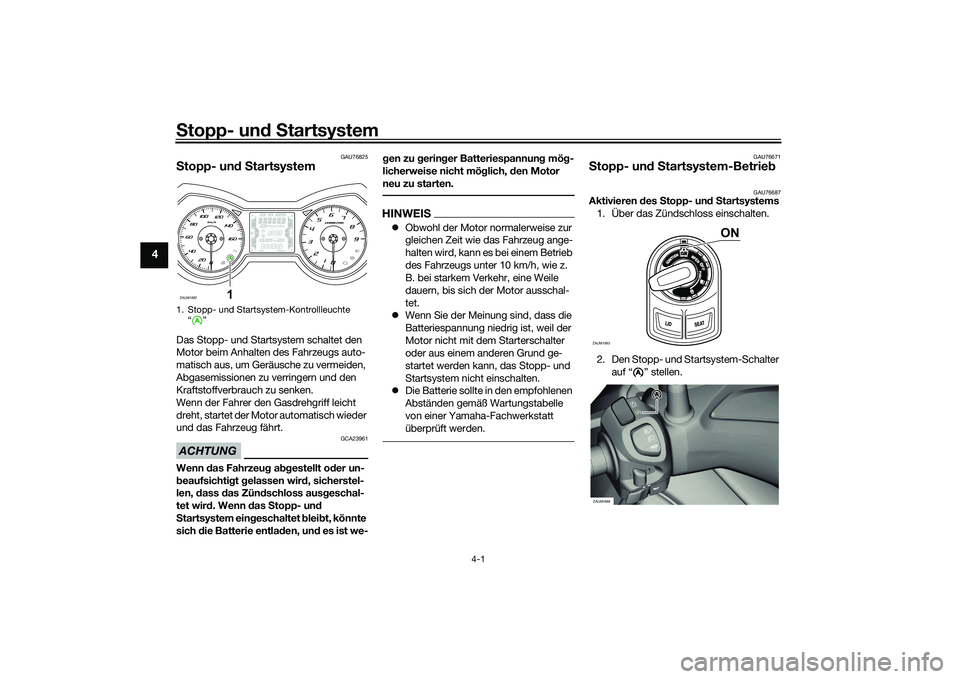

Stopp- un d S tartsystem
4-1
4
GAU76825
Stopp- un d S tartsystemDas Stopp- und Startsystem schaltet den
Motor beim Anhalten des Fahrzeugs auto-
matisch aus, um Geräusche zu vermeiden,
Abgasemissionen zu verringern und den
Kraftstoffverbrauch zu senken.
Wenn der Fahrer den Gasdrehgriff leicht
dreht, startet der Motor automatisch wieder
und das Fahrzeug fährt.ACHTUNG
GCA23961
Wenn das Fahrzeu g a bg estellt o der un-
b eaufsichti gt gelassen wir d, sicherstel-
len, dass das Zün dschloss aus geschal-
tet wir d. Wenn das Stopp- un d
S tartsystem eing eschaltet bleib t, könnte
sich die Batterie entla den, un d es ist we- g
en zu gerin ger Batteriespannun g mö g-
licherweise nicht mö glich, den Motor
neu zu starten.
HINWEIS Obwohl der Motor normalerweise zur
gleichen Zeit wie das Fahrzeug ange-
halten wird, kann es bei einem Betrieb
des Fahrzeugs unter 10 km/h, wie z.
B. bei starkem Verkehr, eine Weile
dauern, bis sich der Motor ausschal-
tet.
 Wenn Sie der Meinung sind, dass die
Batteriespannung niedrig ist, weil der
Motor nicht mit dem Starterschalter
oder aus einem anderen Grund ge-
startet werden kann, das Stopp- und
Startsystem nicht einschalten.
 Die Batterie sollte in den empfohlenen
Abständen gemäß Wartungstabelle
von einer Yamaha-Fachwerkstatt
überprüft werden.
GAU76671
Stopp- und S tartsystem-Betrie b
GAU76687
Aktivieren des Stopp- un d S tartsystems
1. Über das Zündschloss einschalten.
2. Den Stopp- und Startsystem-Schalter auf “ ” stellen.
1. Stopp- und Startsystem-Kontrollleuchte “”ZAUM1887
1
ZAUM1983
ON
A
AA
ZAUM1888
UB9YG1G0.book Page 1 Monday, October 11, 2021 1:24 PM

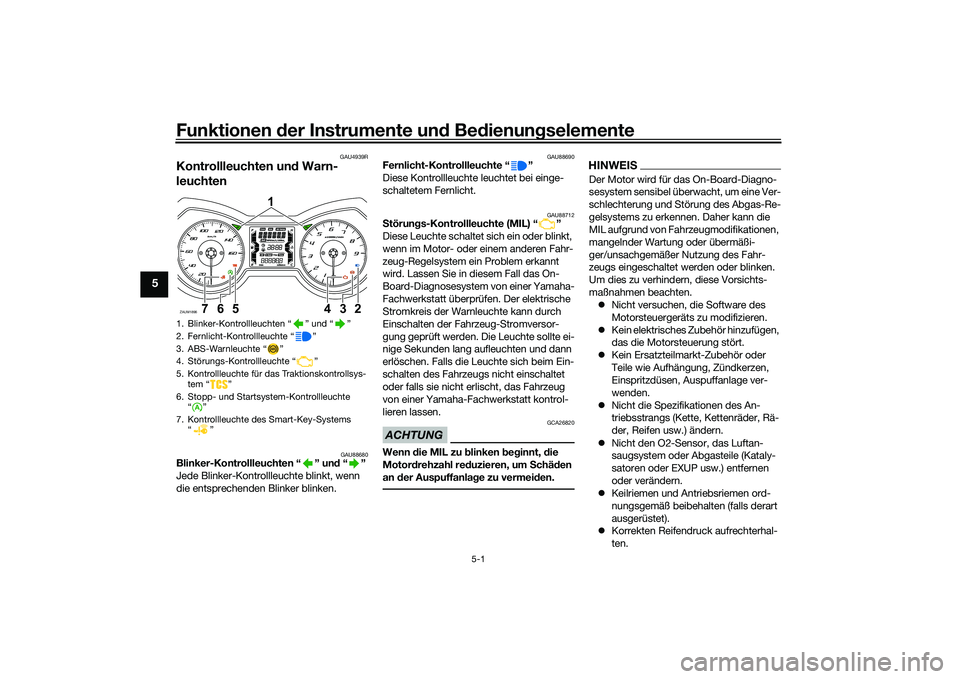

Funktionen der Instru mente un d Be dienun gselemente
5-1
5
GAU4939R
Kontrollleuchten un d Warn-
leuchten
GAU88680
Blinker-Kontrollleuchten “ ” un d“”
Jede Blinker-Kontrol lleuchte blinkt, wenn
die entsprechenden Blinker blinken.
GAU88690
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU88712
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu b linken beg innt, die
Motor drehzahl re duzieren, um S chäden
an der Auspuffanla ge zu vermei den.
HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel überwacht, um eine Ver-
schlechterung und Störung des Abgas-Re-
gelsystems zu erkennen. Daher kann die
MIL aufgrund von Fahrzeugmodifikationen,
mangelnder Wartung oder übermäßi-
ger/unsachgemäßer Nutzung des Fahr-
zeugs eingeschaltet werden oder blinken.
Um dies zu verhindern, diese Vorsichts-
maßnahmen beachten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Keilriemen und Antriebsriemen ord-
nungsgemäß beibehalten (falls derart
ausgerüstet).
 Korrekten Reifendruck aufrechterhal-
ten.
1. Blinker-Kontrollleuchten “ ” und “ ”
2. Fernlicht-Kontrollleuchte “ ”
3. ABS-Warnleuchte “ ”
4. Störungs-Kontrollleuchte “ ”
5. Kontrollleuchte für das Traktionskontrollsys-
tem “ ”
6. Stopp- und Startsystem-Kontrollleuchte “”
7. Kontrollleuchte des Smart-Key-Systems “”ZAUM1896
1
234
567
UB9YG1G0.book Page 1 Monday, October 11, 2021 1:24 PM

Funktionen der Instru mente un d Be dienun gselemente
5-2
5
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
Reifen durchdrehen lassen, Wheelies
usw.
GAU88890
ABS-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten

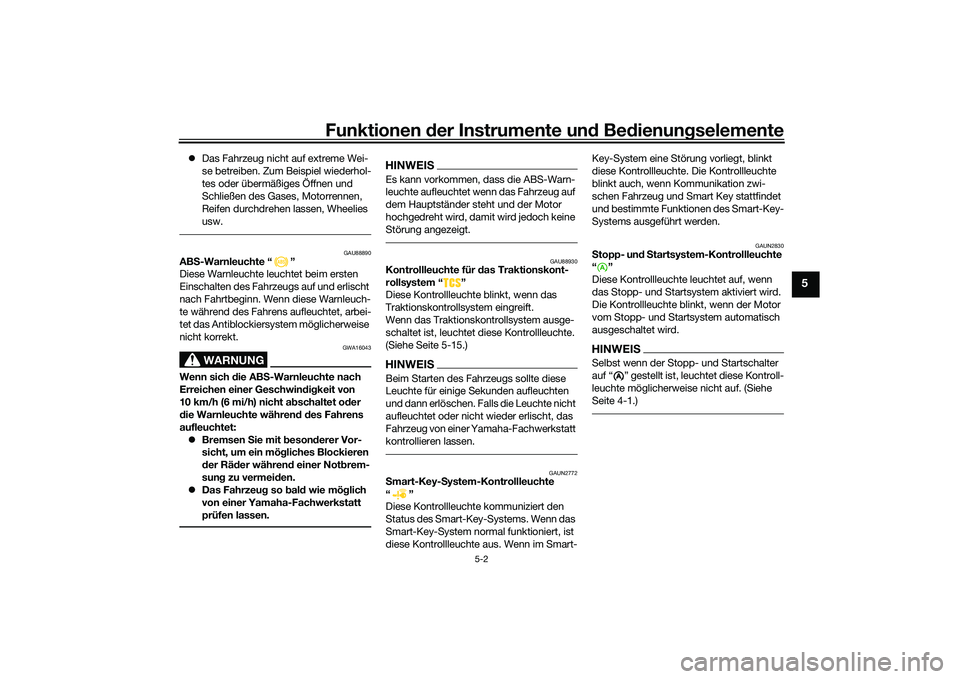

Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von
10 km/h (6 mi/h) nicht a bschaltet o der
d ie Warnleuchte währen d d es Fahrens
aufleuchtet:  Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
 Das Fahrzeug so bald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
HINWEISEs kann vorkommen, dass die ABS-Warn-
leuchte aufleuchtet wenn das Fahrzeug auf
dem Hauptständer steht und der Motor
hochgedreht wird, damit wird jedoch keine
Störung angezeigt.
GAU88930
Kontrollleuchte für d as Traktionskont-
rollsystem “ ”
Diese Kontrollleuchte blinkt, wenn das
Traktionskontrollsystem eingreift.
Wenn das Traktionskontrollsystem ausge-
schaltet ist, leuchtet diese Kontrollleuchte.
(Siehe Seite 5-15.)HINWEISBeim Starten des Fahrzeugs sollte diese
Leuchte für einige Sekunden aufleuchten
und dann erlöschen. Falls die Leuchte nicht
aufleuchtet oder nicht wieder erlischt, das
Fahrzeug von einer Yamaha-Fachwerkstatt
kontrollieren lassen.
GAUN2772
S mart-Key- System-Kontrollleuchte
“”
Diese Kontrollleuchte kommuniziert den
Status des Smart-Key-Systems. Wenn das
Smart-Key-System normal funktioniert, ist
diese Kontrollleuchte aus. Wenn im Smart- Key-System eine Störung vorliegt, blinkt
diese Kontrollleuchte. Die Kontrollleuchte
blinkt auch, wenn Kommunikation zwi-
schen Fahrzeug und Smart Key stattfindet
und bestimmte Funktionen des Smart-Key-
Systems ausgeführt werden.
GAUN2830
S
topp- un d S tartsystem-Kontrollleuchte
“”
Diese Kontrollleuchte leuchtet auf, wenn
das Stopp- und Startsystem aktiviert wird.
Die Kontrollleuchte blinkt, wenn der Motor
vom Stopp- und Startsystem automatisch
ausgeschaltet wird.HINWEISSelbst wenn der Stopp- und Startschalter
auf “ ” gestellt ist, leuchtet diese Kontroll-
leuchte möglicherweise nicht auf. (Siehe
Seite 4-1.)
A
UB9YG1G0.book Page 2 Monday, October 11, 2021 1:24 PM

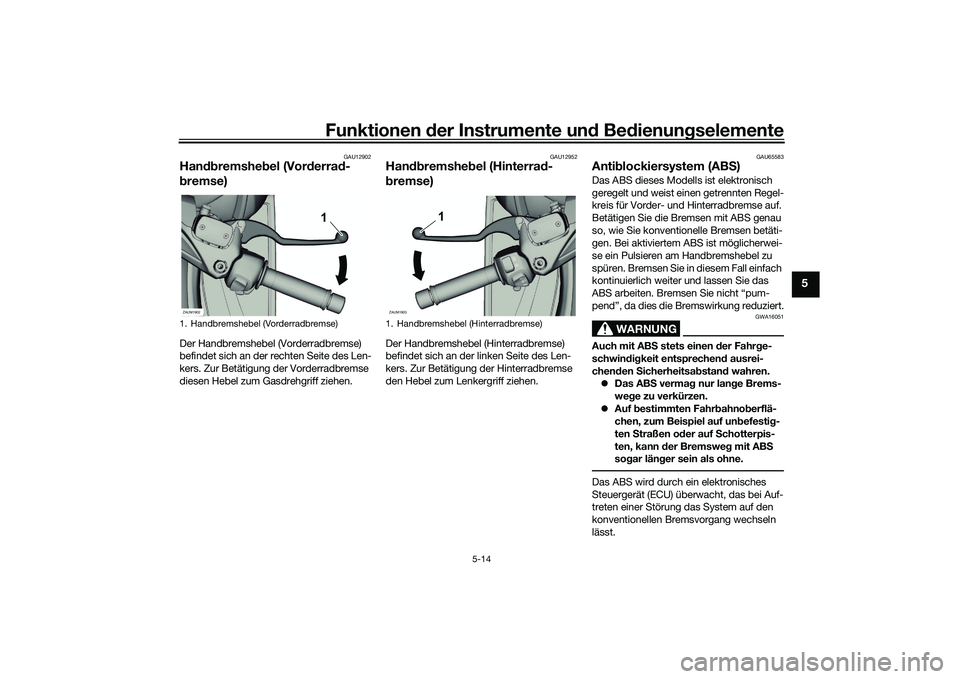

Funktionen der Instru mente un d Be dienun gselemente
5-14
5
GAU12902
Han dbremshe bel (Vor derra d-
b remse)Der Handbremshebel (Vorderradbremse)
befindet sich an der rechten Seite des Len-
kers. Zur Betätigung der Vorderradbremse
diesen Hebel zum Gasdrehgriff ziehen.
GAU12952
Han dbremshe bel (Hinterra d-
b remse)Der Handbremshebel (Hinterradbremse)
befindet sich an der linken Seite des Len-
kers. Zur Betätigung der Hinterradbremse
den Hebel zum Lenkergriff ziehen.
GAU65583
Anti blockiersystem (ABS )Das ABS dieses Modells ist elektronisch
geregelt und weist einen getrennten Regel-
kreis für Vorder- und Hinterradbremse auf.
Betätigen Sie die Bremsen mit ABS genau
so, wie Sie konventionelle Bremsen betäti-
gen. Bei aktiviertem ABS ist möglicherwei-
se ein Pulsieren am Handbremshebel zu
spüren. Bremsen Sie in diesem Fall einfach
kontinuierlich weiter und lassen Sie das
ABS arbeiten. Bremsen Sie nicht “pum-
pend”, da dies die Bremswirkung reduziert.
WARNUNG
GWA16051
Auch mit ABS stets einen d er Fahrge-
schwin dig keit entsprechen d ausrei-
chen den Sicherheitsa bstan d wahren.
 Das AB S vermag nur lange Brems-
we ge zu verkürzen.
 Auf bestimmten Fahr bahno berflä-
chen, zum Beispiel auf un befesti g-
ten Straßen od er auf Schotterpis-
ten, kann d er Bremswe g mit AB S
so gar län ger sein als ohne.Das ABS wird durch ein elektronisches
Steuergerät (ECU) überwacht, das bei Auf-
treten einer Störung das System auf den
konventionellen Bremsvorgang wechseln
lässt.
1. Handbremshebel (Vorderradbremse)ZAUM1902
1
1. Handbremshebel (Hinterradbremse)
1
ZAUM1903
UB9YG1G0.book Page 14 Monday, October 11, 2021 1:24 PM

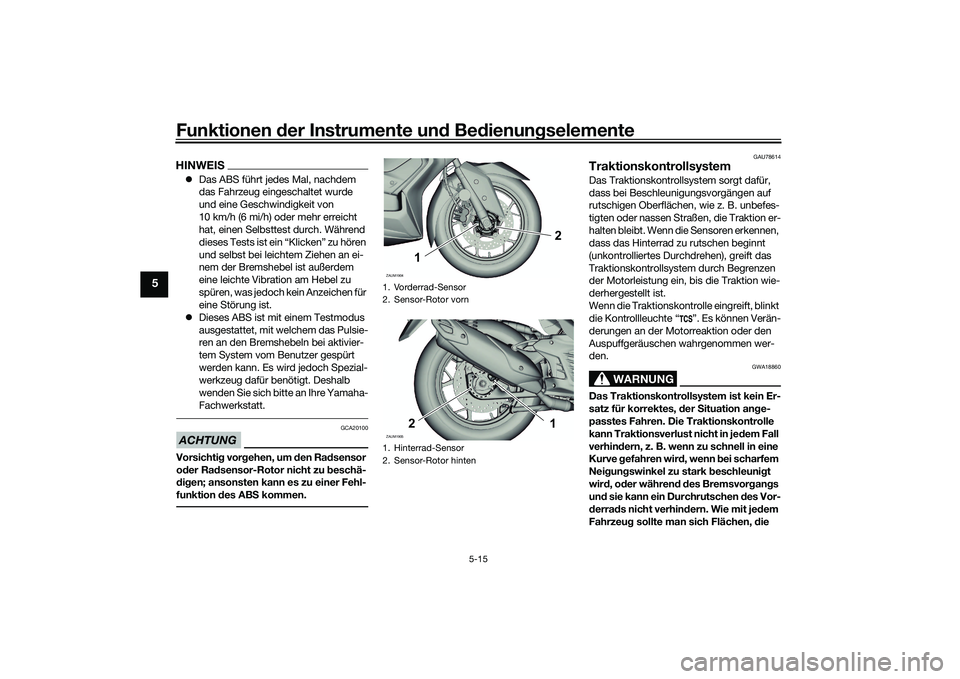

Funktionen der Instru mente un d Be dienun gselemente
5-15
5
HINWEIS Das ABS führt jedes Mal, nachdem
das Fahrzeug eingeschaltet wurde
und eine Geschwindigkeit von
10 km/h (6 mi/h) oder mehr erreicht
hat, einen Selbsttest durch. Während
dieses Tests ist ein “Klicken” zu hören
und selbst bei leichtem Ziehen an ei-
nem der Bremshebel ist außerdem
eine leichte Vibration am Hebel zu
spüren, was jedoch kein Anzeichen für
eine Störung ist.
 Dieses ABS ist mit einem Testmodus
ausgestattet, mit welchem das Pulsie-
ren an den Bremshebeln bei aktivier-
tem System vom Benutzer gespürt
werden kann. Es wird jedoch Spezial-
werkzeug dafür benötigt. Deshalb
wenden Sie sich bitte an Ihre Yamaha-
Fachwerkstatt.ACHTUNG
GCA20100
Vorsichti g vor gehen, um d en Radsensor
o der Ra dsensor-Rotor nicht zu beschä-
d ig en; ansonsten kann es zu einer Fehl-
funktion des AB S kommen.
GAU78614
TraktionskontrollsystemDas Traktionskontrollsystem sorgt dafür,
dass bei Beschleunigungsvorgängen auf
rutschigen Oberflächen, wie z. B. unbefes-
tigten oder nassen Straßen, die Traktion er-
halten bleibt. Wenn die Sensoren erkennen,
dass das Hinterrad zu rutschen beginnt
(unkontrolliertes Durchdrehen), greift das
Traktionskontrollsystem durch Begrenzen
der Motorleistung ein, bis die Traktion wie-
derhergestellt ist.
Wenn die Traktionskontrolle eingreift, blinkt
die Kontrollleuchte “ ”. Es können Verän-
derungen an der Motorreaktion oder den
Auspuffgeräuschen wahrgenommen wer-
den.
WARNUNG
GWA18860
Das Traktionskontrollsystem ist kein Er-
satz für korrektes, der Situation ang e-
passtes Fahren. Die Traktionskontrolle
kann Traktionsverlust nicht in je dem Fall
verhin dern, z. B. wenn zu schnell in eine
Kurve gefahren wir d, wenn bei scharfem
Nei gung swinkel zu stark beschleuni gt
wir d, od er währen d d es Bremsvor gan gs
un d sie kann ein Durchrutschen d es Vor-
d erra ds nicht verhin dern. Wie mit je dem
Fahrzeu g sollte man sich Flächen, die
1. Vorderrad-Sensor
2. Sensor-Rotor vorn
1. Hinterrad-Sensor
2. Sensor-Rotor hintenZAUM1904
2
1
ZAUM1905ZAUM1905
21
UB9YG1G0.book Page 15 Monday, October 11, 2021 1:24 PM

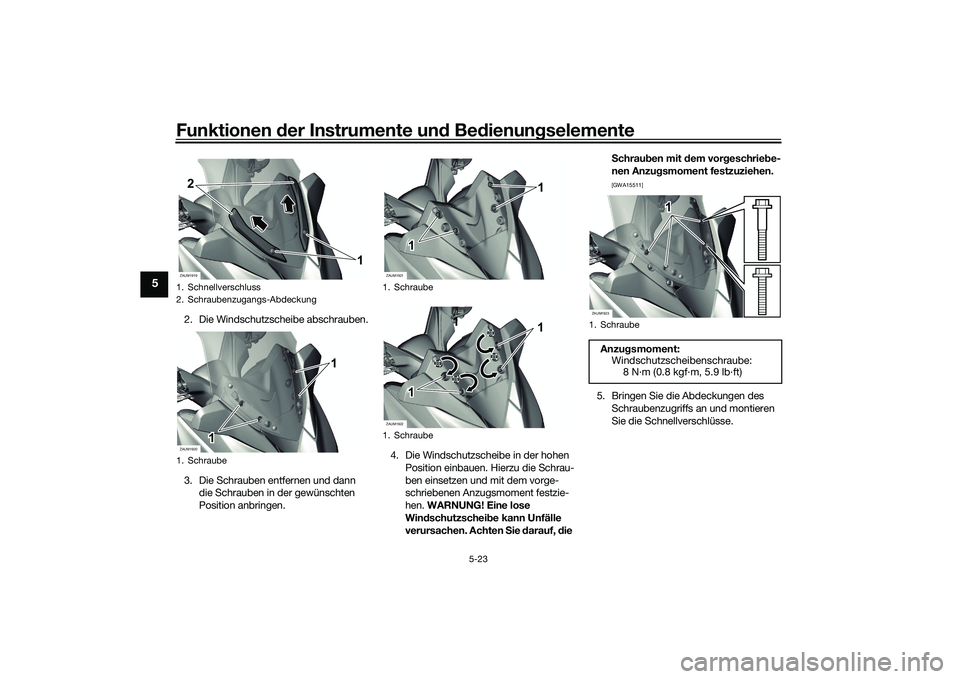

Funktionen der Instru mente un d Be dienun gselemente
5-23
5
2. Die Windschutzscheibe abschrauben.
3. Die Schrauben entfernen und dann
die Schrauben in der gewünschten
Position anbringen. 4. Die Windschutzscheibe in der hohen
Position einbauen. Hierzu die Schrau-
ben einsetzen und mit dem vorge-
schriebenen Anzugsmoment festzie-
hen. WARNUNG! Eine lose
Win dschutzschei be kann Unfälle
verursachen. Achten Sie darauf, die S
chrau ben mit dem vor geschrie be-
nen Anzug smoment festzuziehen.

[GWA15511]
5. Bringen Sie die Abdeckungen des Schraubenzugriffs an und montieren
Sie die Schnellverschlüsse.
1. Schnellverschluss
2. Schraubenzugangs-Abdeckung
1. SchraubeZAUM19192
1
ZAUM1920
1
1
1. Schraube
1. Schraube
1
1
ZAUM1921ZAUM1922
1
1
1
1. SchraubeAnzu
gsmoment:
Windschutzscheibenschraube: 8 N·m (0.8 kgf·m, 5.9 lb·ft)ZAUM1923
1
UB9YG1G0.book Page 23 Monday, October 11, 2021 1:24 PM
