2022 YAMAHA VX LIMITED Betriebsanleitungen (in German)

Inhalt
Warnfunktion .................................... 52
Audiosystem (ausgestattete Modelle).............. 55
Audiosteuerung ................................ 55
Zubehör-Steckdose ...................... 56
USB-Ladegerät ............................. 56
Bedienung der Ausrüstung............. 57 Ausrüstung .................................... 57
Sitze ................................................. 57
Haltegriff ........................................... 58
Aufstiegsgriff .................................... 58
Aufstiegsstufe (VX / VX DELUXE /
VX CRUISER / VX LIMITED).......... 59
Bugöse ............................................. 59
Heckösen ......................................... 59
Klampe ............................................. 60
Hochklappbare Klampen
(VX CRUISER / VX LIMITED) ......... 60
Ablagefächer .................................... 60
Feuerlöscher-Halterung und -Abdeckung .................................. 63
Erfordernisse bei der Bedienung
und Handhabung ............................. 65Kraftstoffanforderungen ................ 65
Kraftstoff .......................................... 65
Motoröl-Anforderungen ................ 67
Motoröl ............................................. 67
Lenzen des Bilgewassers.............. 69
Lenzen des Bilgewassers an Land ... 69
Lenzen des Bilgewassers auf dem
Wasser .......................................... 69
Transport auf einem Anhänger...... 70
Erstmaliger Betrieb ......................... 71 Einfahren des Motors .................... 71
Routinekontrollen vor
fahrtbeginn....................................... 72
Liste der Routinekontrollen vor Fahrtbeginn ................................... 72
Routinekontrollen vor Fahrtbeginn................................ 74
Routinekontrollen vor dem
Zuwasserlassen ............................ 74
Routinekontrollen nach dem Zuwasserlassen ............................ 80
Betrieb.............................................. 82Bedienung Ihres Wasserfahrzeugs ....................... 82
Wasserfahrzeug kennen lernen ........ 82
Lernen, das Wasserfahrzeug zu
bedienen ....................................... 82
Sitzposition ....................................... 83
Zuwasserlassen des
Wasserfahrzeugs .......................... 83
Starten des Motors auf dem
Wasser .......................................... 83
Den Motor ausschalten .................... 85
Verlassen des Wasserfahrzeugs ...... 85
Bedienung des Wasserfahrzeugs..... 85
Wenden des Wasserfahrzeugs......... 86
Anhalten des Wasserfahrzeugs ........ 88
Bedienung des Wasserfahrzeugs bei Rückwärtsfahrt oder in
Neutralstellung (VX / VX DELUXE /
VX CRUISER / VX LIMITED) .......... 89
Aufsteigen auf das Wasserfahrzeug ............................ 90
Losfahren ......................................... 93
Gekentertes Wasserfahrzeug ........... 94
Anlanden und Anlegen des Wasserfahrzeugs .......................... 95
Betrieb in algenreichem Gewässer ...................................... 96
Nach dem Herausnehmen des Wasserfahrzeugs aus dem
Wasser .......................................... 96
Pflege und Lagerung ...................... 97Pflege nach der Fahrt ................... 97
Spülen der Kühlwasserkanäle .......... 97
Das Wasserfahrzeug reinigen........... 98
Batteriepflege ................................... 98
UF4N71G0.book Page 2 Thursday, August 5, 2021 12:51 PM

Inhalt
Langfristige Lagerung ................. 101
Reinigen ......................................... 101
Schmierung .................................... 101
Rostschutz ..................................... 101
Wartungsarbeiten.......................... 103Wartung....................................... 103
Tabelle der Wartungsintervalle ....... 104
Motoröl und Ölfilter ........................ 106
Technische Daten ......................... 107Technische Daten ....................... 107
Fehlerbeseitigung.......................... 109 Fehlersuche................................. 109
Tabelle für Fehlersuche .................. 109
Notmaßnahmen........................... 112
Jeteinlass und Flügelrad reinigen... 112
Umkehrklappe anheben (VX /
VX DELUXE / VX CRUISER / VX
LIMITED) ..................................... 113
Starthilfebatterie verwenden .......... 113
Abschleppen des
Wasserfahrzeugs ........................ 114
Untergetauchtes
Wasserfahrzeug .......................... 115
Index ............................................... 116
UF4N71G0.book Page 3 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
1
GJU36453
Identifizierungsnummern
Bitte übertragen Sie die Haupt- und Fahr-
zeug-Identifizierungsnummern (PRI-ID und
CIN) sowie die Motor-Seriennummer in die
dafür vorgesehenen Felder, da sie für die Be-
stellung von Ersatzteilen benötigt werden.
Die Erkennungsnummern notieren und an ei-
nem sicheren Ort aufbewahren, für den Fall,
dass das Wasserfahrzeug gestohlen wird.
GJU30284Haupt-Identifizierungsnummer (PRI-
ID)
Die Haupt-Identifizierungsnummer ist auf ei-
nem Schild eingestanzt, das sich im Motor-
raum befindet. (Demontage und Montage
des Sitzes siehe Seite 57, weitere Angaben
zum Sitzablagefach siehe Seite 62.)
MODELL:
VX1050G-X (VX-C)
VX1050F-X (VX)
VX1050E-X (VX DELUXE)
VX1050D-X (VX DELUXE)
VX1050C-X (VX CRUISER)
VX1050B-X (VX CRUISER)
VX1050A-X (VX LIMITED)
GJU36551Fahrzeug-Identifizierungsnummer
(CIN)
Die Fahrzeug-Identifizierungsnummer (CIN)
ist auf einem Schild eingestanzt, das am Ach-
terdeck angebracht ist.
GJU30312Motor-Seriennummer
Die Motor-Seriennummer ist auf einem
Schild eingestanzt, das am Motor ange-
bracht ist. (Nähere Angaben zum Aus- und
Einbau der Sitzbank siehe Seite 57.)
1Lage der Haupt-Identifizierungsnummer
(PRI-ID)
11Lage der Fahrzeug-Identifizierungsnum-
mer (CIN)
MODELYAMAHA MOTOR CO.,LTD.
ASSEMBLED IN U.S.A. WITH FOREIGN AND DOMESTIC COMPONENTS.
ASSEMBLÉ EN U.S. AVEC DES COMPOSANTS ÉTRANGERS ET
DOMESTIQUES. PRI-I.D.
1
UF4N71G0.book Page 1 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
2

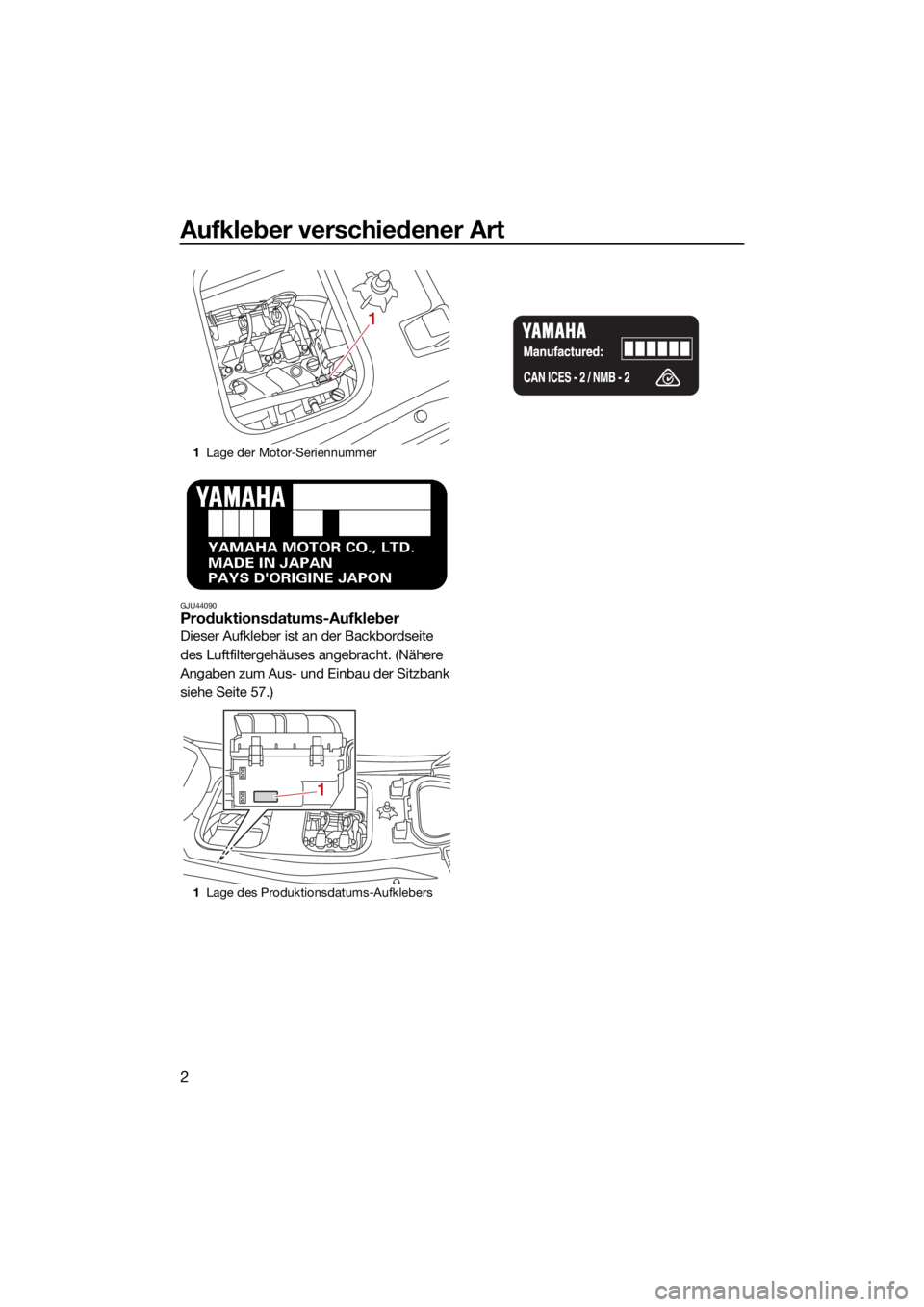

GJU44090Produktionsdatums-Aufkleber
Dieser Aufkleber ist an der Backbordseite
des Luftfiltergehäuses angebracht. (Nähere
Angaben zum Aus- und Einbau der Sitzbank
siehe Seite 57.)
1Lage der Motor-Seriennummer
1 Lage des Produktionsdatums-Aufklebers
1
1
UF4N71G0.book Page 2 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
3
GJU30321

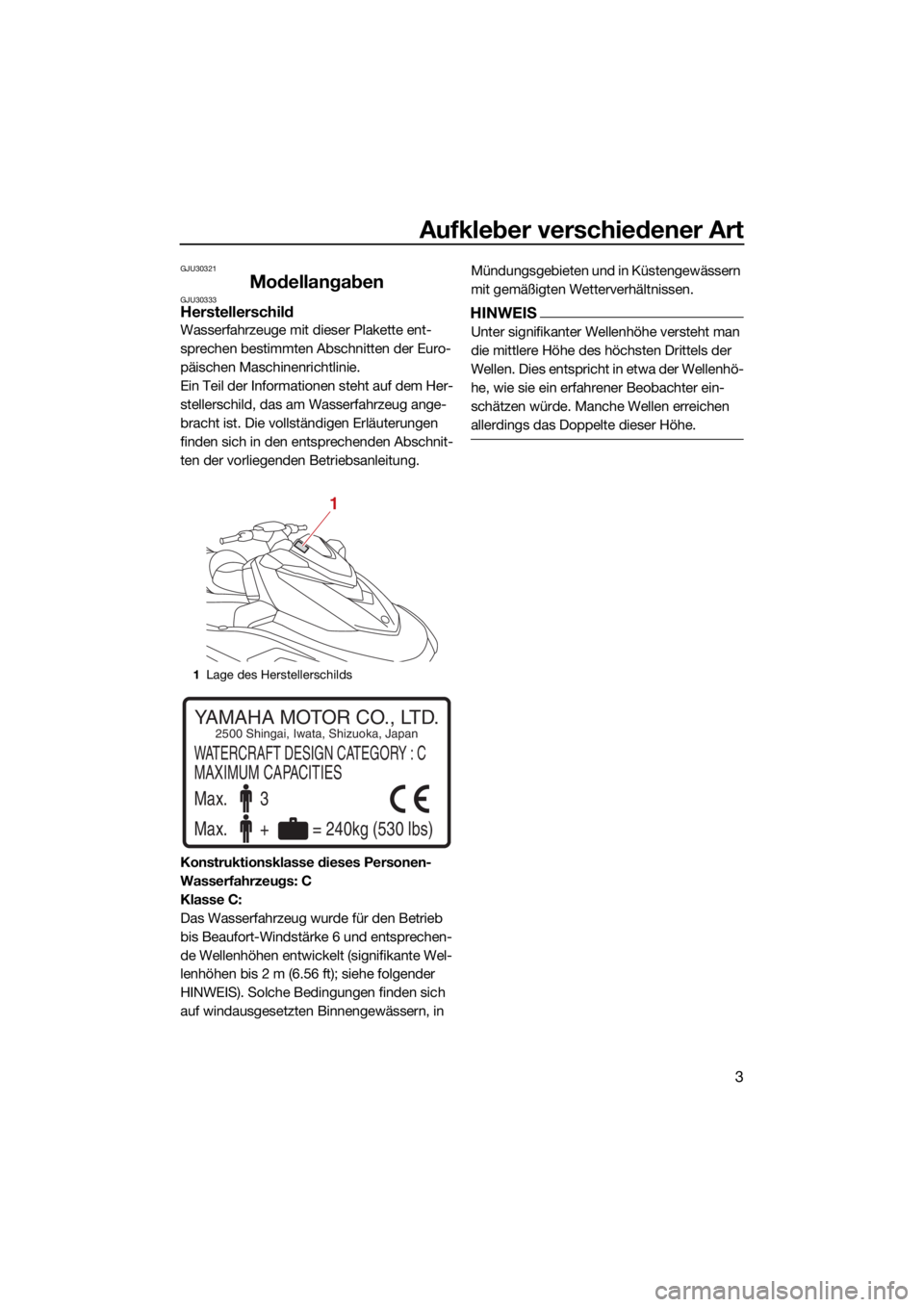

ModellangabenGJU30333Herstellerschild
Wasserfahrzeuge mit dieser Plakette ent-
sprechen bestimmten Abschnitten der Euro-
päischen Maschinenrichtlinie.
Ein Teil der Informationen steht auf dem Her-
stellerschild, das am Wasserfahrzeug ange-
bracht ist. Die vollständigen Erläuterungen
finden sich in den entsprechenden Abschnit-
ten der vorliegenden Betriebsanleitung.
Konstruktionsklasse dieses Personen-
Wasserfahrzeugs: C
Klasse C:
Das Wasserfahrzeug wurde für den Betrieb
bis Beaufort-Windstärke 6 und entsprechen-
de Wellenhöhen entwickelt (signifikante Wel-
lenhöhen bis 2 m (6.56 ft); siehe folgender
HINWEIS). Solche Bedingungen finden sich auf windausgesetzten Binnengewässern, in Mündungsgebieten und in Küstengewässern
mit gemäßigten Wetterverhältnissen.
HINWEIS
Unter signifikanter Wellenhöhe versteht man
die mittlere Höhe des höchsten Drittels der
Wellen. Dies entspricht in etwa der Wellenhö-
he, wie sie ein erfahrener Beobachter ein-
schätzen würde. Manche Wellen erreichen
allerdings das Doppelte dieser Höhe.
1
Lage des Herstellerschilds
1
YAMAHA MOTOR CO., LTD.
WATERCRAFT DESIGN CATEGORY : C
MAXIMUM CAPACITIES
2500 Shingai, Iwata, Shizuoka, Japan
Max. 3
Max. + = 240kg (530 lbs)
UF4N71G0.book Page 3 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
4
GJU30455

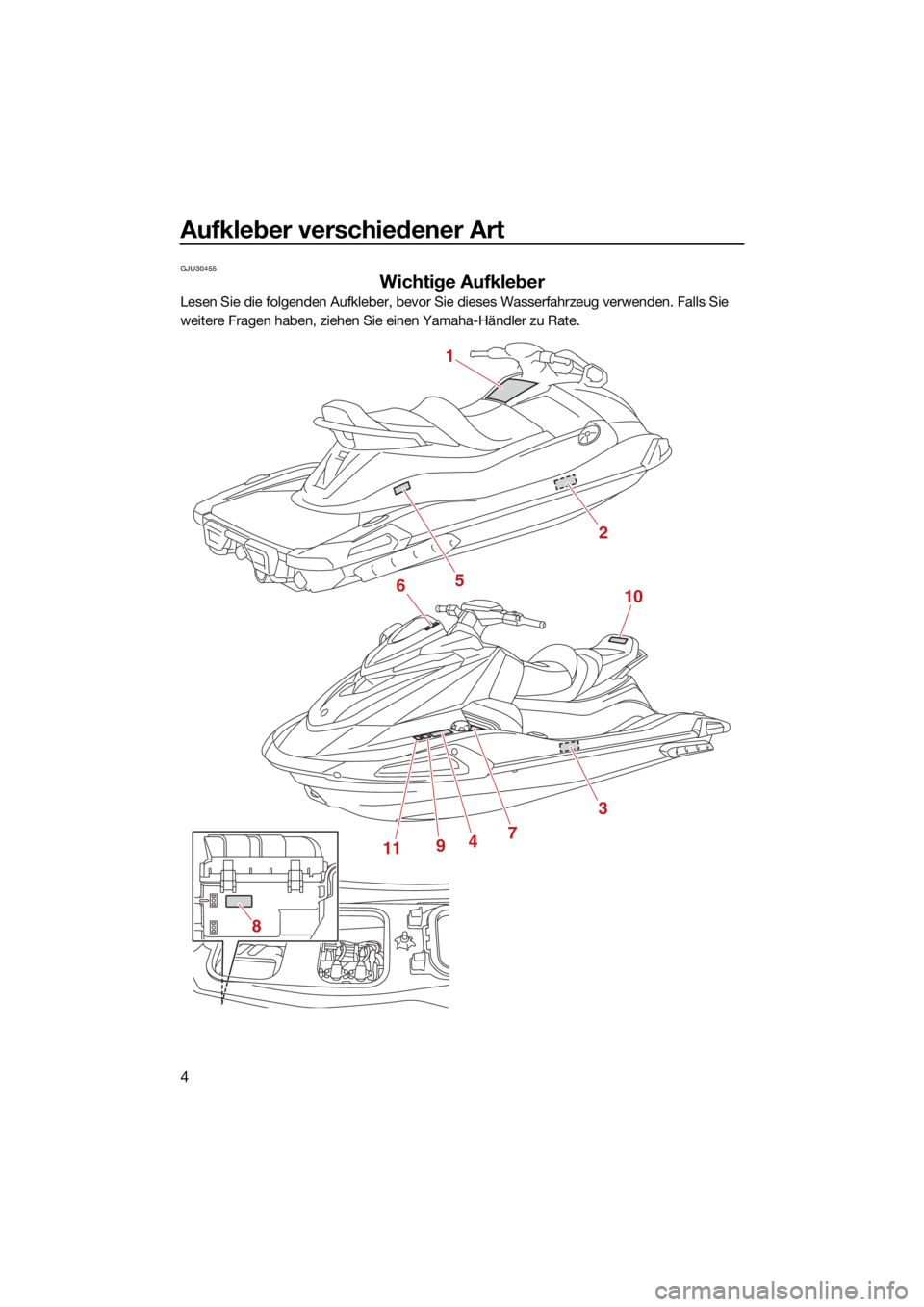

Wichtige Aufkleber
Lesen Sie die folgenden Aufkleber, bevor Sie dieses Wasserfahrzeug verwenden. Falls Sie
weitere Fragen haben, ziehen Sie einen Yamaha-Händler zu Rate.
1
6
2
3
5
11947
8
10
UF4N71G0.book Page 4 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
5
GJU35914Warnaufkleber
Sollten Aufkleber fehlen oder beschädigt sein, durch einen Yamaha-Händler ersetzen lassen.

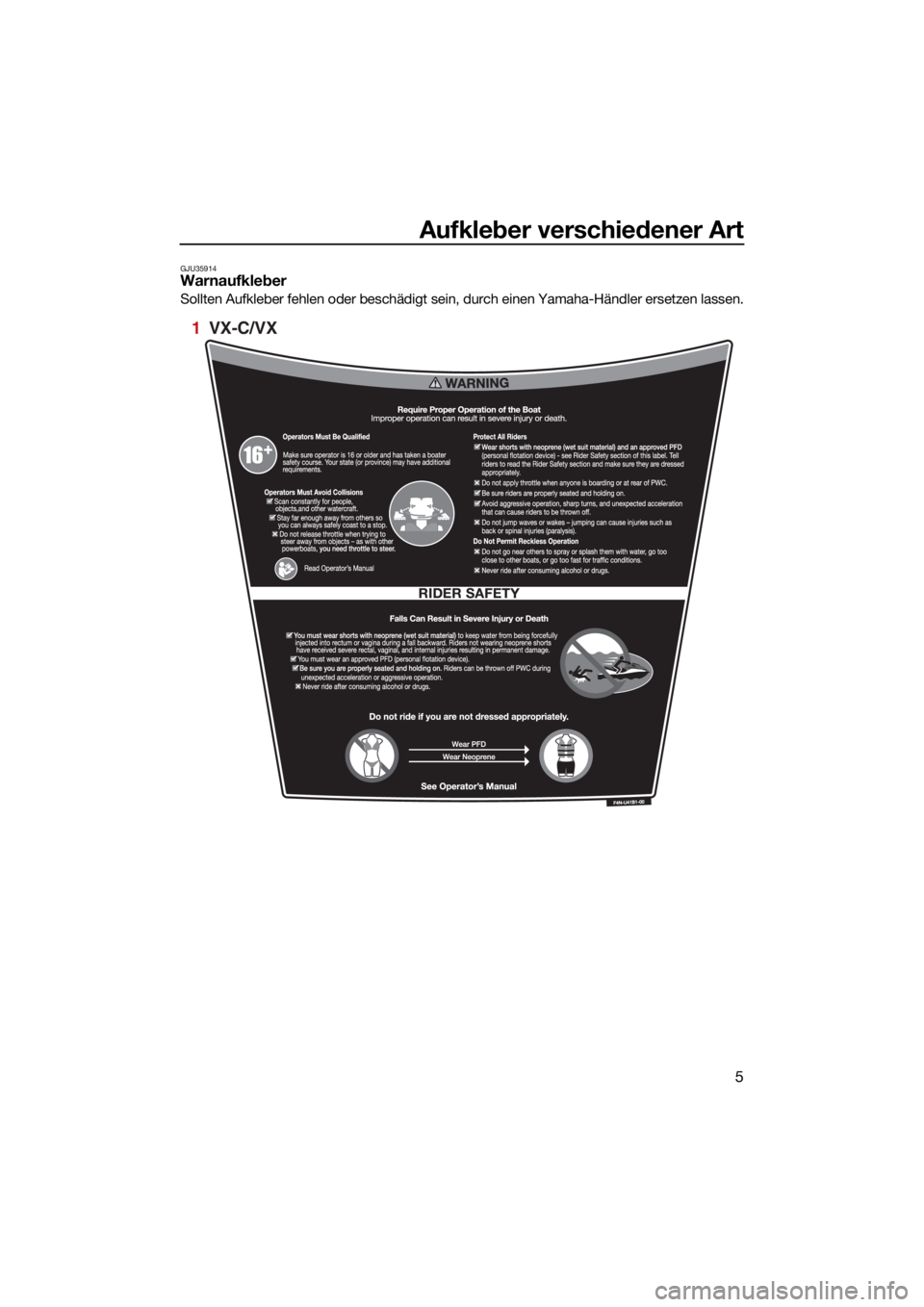

1 VX-C/VX
UF4N71G0.book Page 5 Thursday, August 5, 2021 12:51 PM

Aufkleber verschiedener Art
6
F3V-U41B1-30

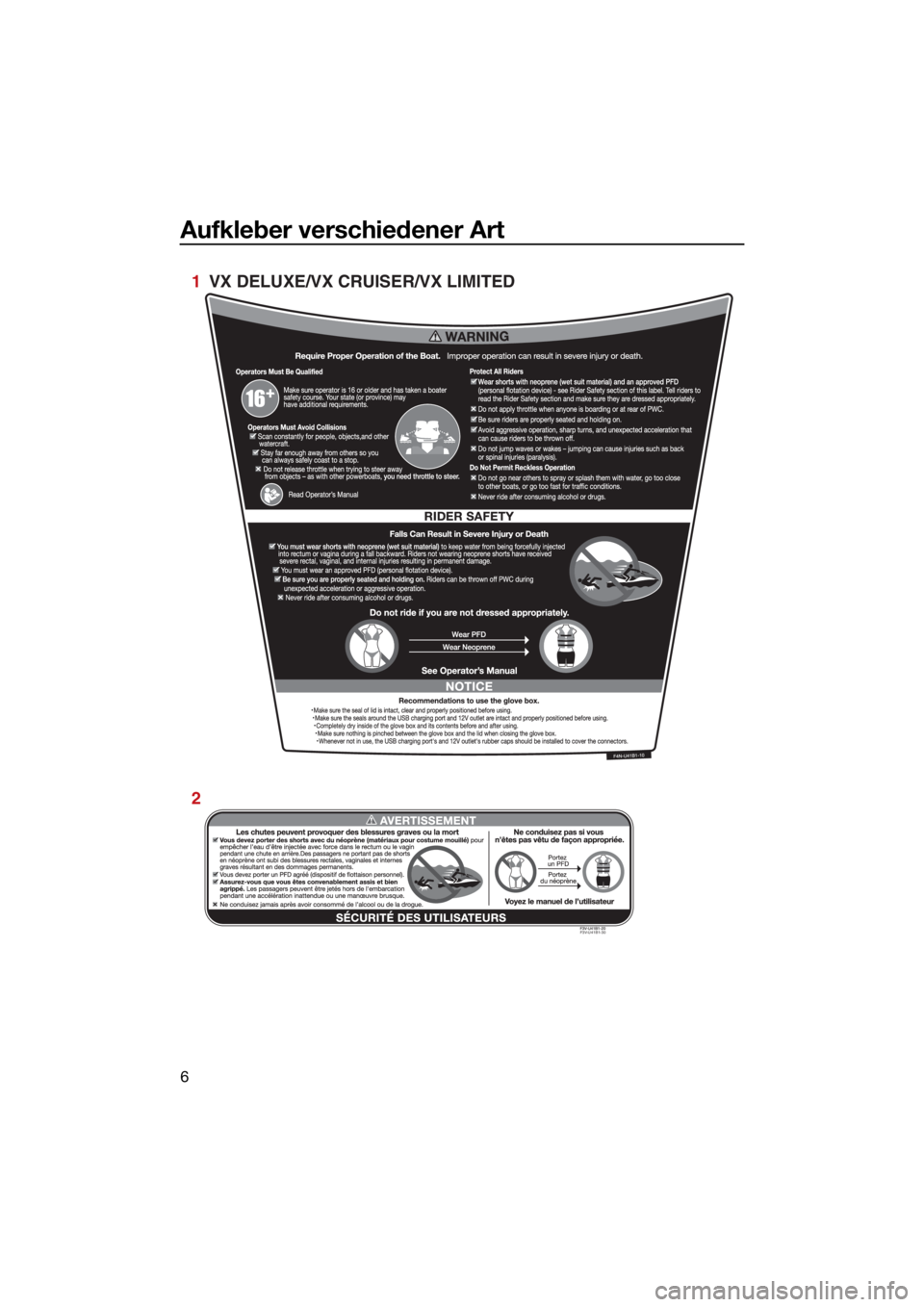

1 VX DELUXE/VX CRUISER/VX LIMITED
2
UF4N71G0.book Page 6 Thursday, August 5, 2021 12:51 PM
