2022 YAMAHA VX-C display

Contenuti
Etichette generali e importanti ........ 1Numeri di identificazione ................. 1
Numero principale di identificazione
(PRI-ID) ........................................... 1
Numero di identificazione della moto d’acqua (CIN) .................................. 1
Numero di serie del motore................ 1
Etichetta con la data di produzione ... 2
Informazioni sul modello ................. 3
Targhetta del produttore .................... 3
Etichette importanti ......................... 4
Etichette di pericolo ........................... 5
Altre etichette ..................................... 8
Informazioni sulla sicurezza........... 10 Limitazioni ai soggetti cui è consentito l’utilizzo della moto
d’acqua ...................................... 10
Limitazioni alla navigazione........... 11
Requisiti per l’uso ......................... 13
Equipaggiamento consigliato........ 15
Informazioni sui rischi ................... 16
Caratteristiche della moto d’acqua ...................................... 16
Wakeboarding e sci d’acqua ........ 18
Regole per una navigazione sicura.......................................... 20
Utilizzo responsabile della moto d’acqua ...................................... 21
Descrizione ...................................... 22 Glossario della moto d’acqua ....... 22
Ubicazione dei componenti principali ..................................... 23
Utilizzo della funzione di
controllo ........................................... 27 Funzioni di comando moto d’acqua ...................................... 27
Sistema antifurto Yamaha
(VX DELUXE / VX CRUISER / VX
LIMITED) ....................................... 27 Interruttore di spegnimento del
motore (VX-C) ............................... 28
Interruttore di avviamento/spegnimento del
motore (VX / VX DELUXE /
VX CRUISER / VX LIMITED) .......... 28
Interruttore di spegnimento di emergenza del motore ................. 29
Interruttore di avviamento (VX-C) ..... 29
Leva dell’acceleratore ...................... 30
Leva RiDE (VX / VX DELUXE / VX CRUISER / VX LIMITED) .......... 30
Sistema dello sterzo ......................... 30
Uscita di controllo dell’acqua di raffreddamento ............................. 31
Separatore acqua ............................. 31
Utilizzo della moto d’acqua ........... 32 Funzioni di navigazione della moto d’acqua ...................................... 32
Sistema del cambio (VX /
VX DELUXE / VX CRUISER / VX
LIMITED) ....................................... 32
Modalità operative della moto d’acqua (VXDELUXE/
VX CRUISER / VX LIMITED)....... 36
Assistenza in retromarcia ................. 36
T.D.E.
(potenziatore spinta direzionale) ... 37
Funzione di limitazione del regime
motore........................................... 37
Guida controllata .............................. 38
Regolatore automatico di velocità.... 40
Utilizzo della strumentazione ........ 42 Centro informativo multifunzione (VX-C / VX) ................................. 42
Display delle informazioni................. 42
Centro informativo multifunzione (VX DELUXE / VX CRUISER / VX
LIMITED) .................................... 47
Tasti funzionali.................................. 48
Display.............................................. 48
Schermo iniziale .............................. 49
UF4N71H0.book Page 1 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
42
HJU44571
Centro informativo
multifunzione (VX-C / VX)
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
Quando il centro informativo multifunzione
viene azionato, tutti i segmenti del display si
accendono. Dopo 2 secondi, gli indicatori del
display informazioni si spengono, e il centro
informativo inizia ad operare normalmente.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 30 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-
cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU35027Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU46430Indicatore di velocità
L’indicatore di velocità mostra la velocità del-
la moto d’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari
“km/h” o miglia orarie “MPH”.
NOTA
Per impostazione predef inita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display viene selezionata “MPH”.
1 Display delle informazioni
2 Spia di allarme “WARNING”
12
1Indicatore del livello del carburante
2 Indicatore senso di marcia (VX)
3 Simbolo di surriscaldamento del motore
4 Indicatore di controllo del motore
5 Contagiri / contaore / voltmetro
6 Indicatore della pressione dell’olio
7 Indicatore del livello del carburante
8 Indicatore di velocità
1 Indicatore di velocità
251346
78
1
UF4N71H0.book Page 42 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
43
Per commutare le unità di misura dell’in-
dicatore di velocità (VX-C):
Avviare il motore, arrestare il motore, quindi
premere 3 volte l’interruttore di spegnimento
del motore, premendolo ogni volta per alme-
no 0.4 secondi prima che il centro informa-
zioni multifunzionale si disattivi. Le unità di
misura del display dell’indicatore di velocità
cambiano.
Per cambiare nuovamente le unità di misura
del display dell’indicatore di velocità, ripetere
questa procedura.
Per commutare le unità di misura dell’in-
dicatore di velocità (VX):
Avviare il motore, arrestare il motore, quindi
rimuovere e inserire la forcella 3 volte prima
che il centro informativo multifunzione si di-sattivi. Le unità di misura del display dell’indi-
catore di velocità cambiano.
Per cambiare nuovamente le unità di misura
del display dell’indicatore di velocità, ripetere
questa procedura.
HJU44650Contagiri
Il contagiri mostra il regime di rotazione del
motore.
1
Interruttore di spegnimento motore
1 Indicatore di velocità
1
1
1Forcella
2 Interruttore di spegnimento di emergenza
del motore
1 Indicatore di velocità
1
2
1
UF4N71H0.book Page 43 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
44
NOTA
Con il motore spento, vengono visualizzate
alternatamente la tensione della batteria e le
ore di funzionamento complessive del moto-
re.
HJU46200Indicatore senso di marcia (VX)
Questo indicatore mostra le posizioni della
cucchiaia ribaltabile per l’inversione del flus-
so: “F” (marcia avanti), “N” (folle) e “R” (retro-
marcia). (Vedere pagina 32 per le procedure
di inversione del flusso.)
HJU44700Contaore e voltmetro
Il contaore e il voltmetro vengono visualizzati
nel settore contagiri del display informativo a
motore spento.Il contaore e il voltmetro vengono visualizzati
ad intervalli di 3 secondi.
NOTA
Se si arresta il motore dopo che la spia di al-
larme controllo motore si è attivata, vengono
visualizzati alternatamente il contaore e il co-
dice di errore ad intervalli di 3 secondi.
Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batte-
ria.
Voltmetro
Il voltmetro mostra la
tensione della batteria.
1Contagiri
1 Indicatore senso di marcia
2 “F” (posizione di marcia avanti)
3 “N” (posizione di folle)
4 “R” (posizione di retromarcia)
1
12
3
4
1Contaore e voltmetro
1 Contaore
1
1
UF4N71H0.book Page 44 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
45
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
Se la tensione di batteria è scesa in modo si-
gnificativo, sul voltmetro appare “Lo” e tutti
gli altri segmenti del display informativo si
spengono. Se la tensione della batteria è sa-
lita in modo significativo, appare “HI”. Se ap-
pare “Lo” oppure “HI”, ritornare
immediatamente a riva e fare controllare la
moto d’acqua da un concessionario Yamaha.
HJU37272Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno
per volta man mano che il livello del carbu-
rante scende.
NOTA
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU44711Spia di allarme del livello del carburante
Se il carburante che resta nel serbatoio scen-
de a circa 18 L (4.8 US gal, 4.0 Imp.gal), il
segmento più basso del livello del carburan-
te, il simbolo di allarme del livello del carbu-
rante e la spia di allarme “WARNING”
lampeggiano, ed il cicalino suona in modo in-
termittente per 30 secondi.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 66 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburan-
te, i segnali di allarme vengono cancellati
quando il motore viene riavviato.
HJU43720Spia di allarme pressione olio
Se la pressione dell’olio scende in modo si-
gnificativo, il simbolo di allarme della pressio-
1 Vo l t m et ro
1
1Indicatore del livello del carburante
1
UF4N71H0.book Page 45 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
47
ziano a lampeggiare, e il cicalino suona in
modo intermittente per 30 secondi.
Se si arresta il motore dopo che la spia di al-
larme controllo motore si è attivata, la sezione
contagiri del display informativo mostra alter-
natamente, ad intervalli di 3 secondi, il conta-
ore e il codice di errore.
Se la spia di allarme controllo motore si atti-
va, ridurre immediatamente il regime motore,
tornare a riva e fare controllare il motore da
un concessionario Yamaha.HJU45941

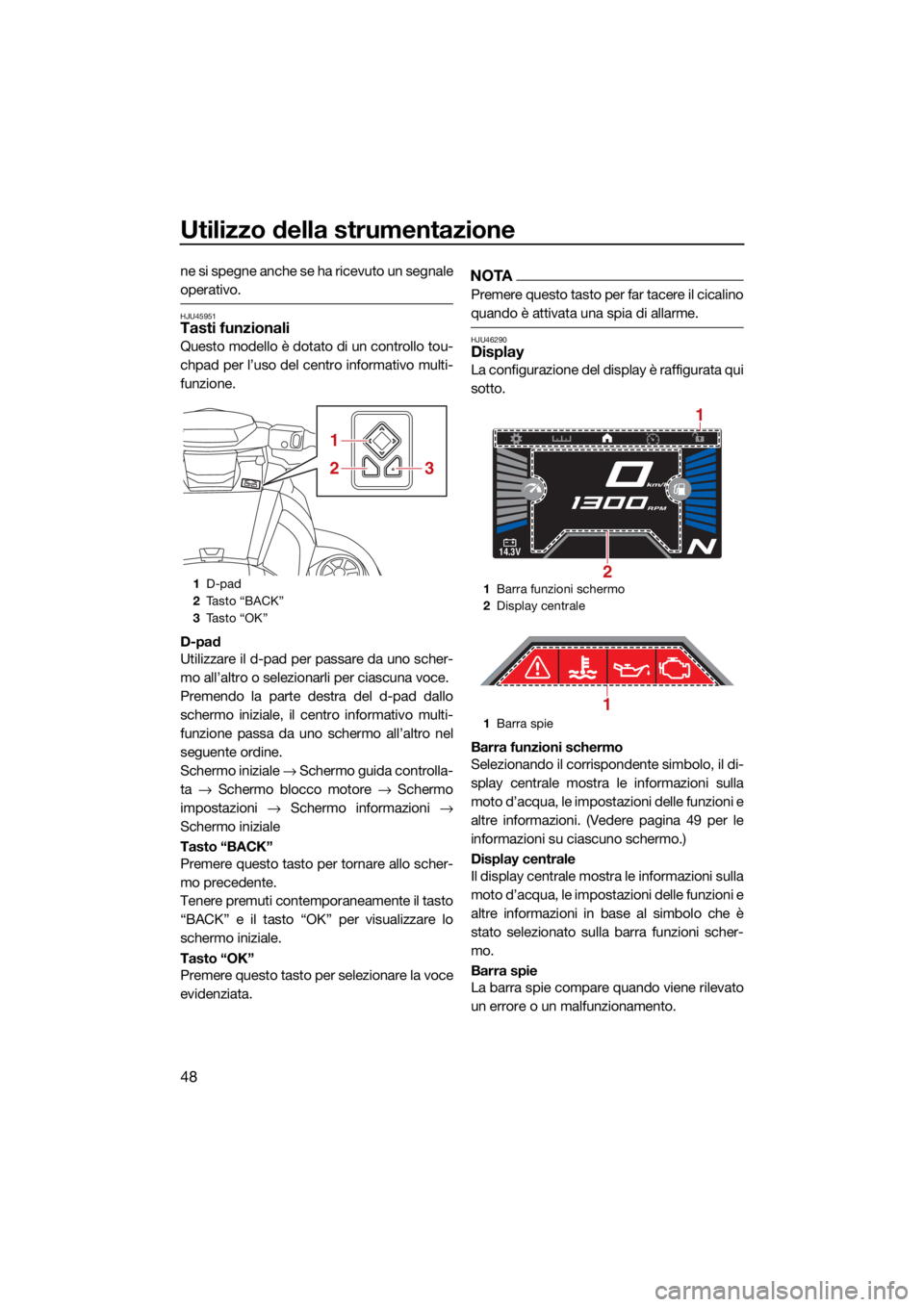

Centro informativo
multifunzione (VX DELUXE / VX CRUISER / VX LIMITED)
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Il centro informativo multifunzione consente
di attivare o disattivare le varie funzioni o di
modificare le impostazioni utilizzando il d-
pad del controllo touchpad.
Inoltre, la lingua e le unità di misura del di-
splay visualizzate possono essere cambiate.
(Vedere pagina 51 per le informazioni sul
cambio della lingua e delle unità di misura del
display.) Nelle illustrazioni contenute in que-
sto manuale, viene usato l’Inglese come lin-
gua e le unità US come unità di misura del
display.
Accensione del centro informativo multi-
funzione
Quando si preme l’interruttore di avviamen-
to/spegnimento motore, il centro informativo
multifunzione si accende. Dopo alcuni se-
condi in cui compare il logo, si visualizza lo
schermo iniziale.
NOTA
Il centro informativo multifunzione si accende
anche premendo brevemente l’interruttore di
avviamento/spegnimento motore.
Spegnimento del centro informativo multi-
funzione
Il centro informativo multifunzione si spegne-
rà se non riceve nessun segnale operativo
entro 25 secondi dall’arresto del motore o
quando sono trascorsi 3 minuti dall’arresto
del motore.
NOTA
Dopo che sono trascorsi 3 minuti dall’arresto
del motore, il centro informativo multifunzio-
1 Codice di errore
1
UF4N71H0.book Page 47 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
48
ne si spegne anche se ha ricevuto un segnale
operativo.
HJU45951Tasti funzionali
Questo modello è dotato di un controllo tou-
chpad per l’uso del centro informativo multi-
funzione.
D-pad
Utilizzare il d-pad per passare da uno scher-
mo all’altro o selezionarli per ciascuna voce.
Premendo la parte destra del d-pad dallo
schermo iniziale, il centro informativo multi-
funzione passa da uno schermo all’altro nel
seguente ordine.
Schermo iniziale → Schermo guida controlla-
ta → Schermo blocco motore → Schermo
impostazioni → Schermo informazioni →
Schermo iniziale
Tasto “BACK”
Premere questo tasto per tornare allo scher-
mo precedente.
Tenere premuti contemporaneamente il tasto
“BACK” e il tasto “OK” per visualizzare lo
schermo iniziale.
Tasto “OK”
Premere questo tasto per selezionare la voce
evidenziata.
NOTA
Premere questo tasto per far tacere il cicalino
quando è attivata una spia di allarme.
HJU46290Display
La configurazione del display è raffigurata qui
sotto.
Barra funzioni schermo
Selezionando il corrispondente simbolo, il di-
splay centrale mostra le informazioni sulla
moto d’acqua, le impostazioni delle funzioni e
altre informazioni. (Vedere pagina 49 per le
informazioni su ciascuno schermo.)
Display centrale
Il display centrale mostra le informazioni sulla
moto d’acqua, le impostazioni delle funzioni e
altre informazioni in base al simbolo che è
stato selezionato sulla barra funzioni scher-
mo.
Barra spie
La barra spie compare quando viene rilevato
un errore o un malfunzionamento.
1 D-pad
2 Ta s t o “ B A C K ”
3 Ta s t o “ O K ”
1
23
1Barra funzioni schermo
2 Display centrale
1 Barra spie
14.3V
km/h
RPM
2
1
1
UF4N71H0.book Page 48 Thursday, August 5, 2021 12:41 PM

Utilizzo della strumentazione
49
Premendo il tasto “OK” del controllo tou-
chpad quando è presente un simbolo di allar-
me, nel display centrale si visualizzano la
descrizione dell’allarme, il codice errore e al-
tre informazioni. (Vedere pagina 53 per le in-
formazioni sulle descrizioni delle spie di
allarme.)
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 14 Volt.
Se la tensione di batteria si abbassa o alza in
misura significativa, la spia di allarme tensio-
ne batteria si attiva e il display della tensione
lampeggia. (Vedere pagina 53 per le informa-
zioni sulla spia di alla rme tensione batteria.)
Contagiri
Il contagiri mostra la velocità del motore e il
numero di segmenti del display.
Indicatore senso di marcia
Questo indicatore mostra le posizioni della
cucchiaia ribaltabile per l’inversione del flus-
so: “F” (marcia avanti), “N” (folle) e “R” (retro-
marcia). (Vedere pagina 32 per le procedure
di inversione del flusso.)
Indicatore del livello del carburante
L’indicatore del livello del carburante mostra
la quantità di carburante presente nel serba- toio del carburante tramite il numero di seg-
menti del display.
Se la quantità di carburante rimanente è bas-
sa, si attiva l’allarme livello del carburante.
(Vedere pagina 53 per le informazioni sull’al-
larme livello carburante.)
NOTA
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU45151Schermo iniziale “ ”
Il display centrale dello schermo iniziale mo-
stra l’indicatore di velocità e gli indicatori del-
le modalità operative. (Vedere pagina 36 per
le informazioni sulle funzioni delle varie mo-
dalità.)
NOTA
Se il regime del motore
aumenta mentre è vi-
sualizzato lo schermo guida controllata, lo
schermo menù impostazioni o lo schermo di
blocco del motore, il centro informativo mul-
tifunzione passerà automaticamente allo
schermo iniziale.
1 Indicatore del livello del carburante
2 Vo l t m et ro
3 Contagiri
4 Indicatore senso di marcia
14.3V
km/h
RPM
23
1
4
UF4N71H0.book Page 49 Thursday, August 5, 2021 12:41 PM
