2022 YAMAHA TENERE 700 Betriebsanleitungen (in German)

Beschreibung
2-3
2
GAU10431
Be dienun gselemente un d Instrumente
1
8
9
2
4
3
5
6
7

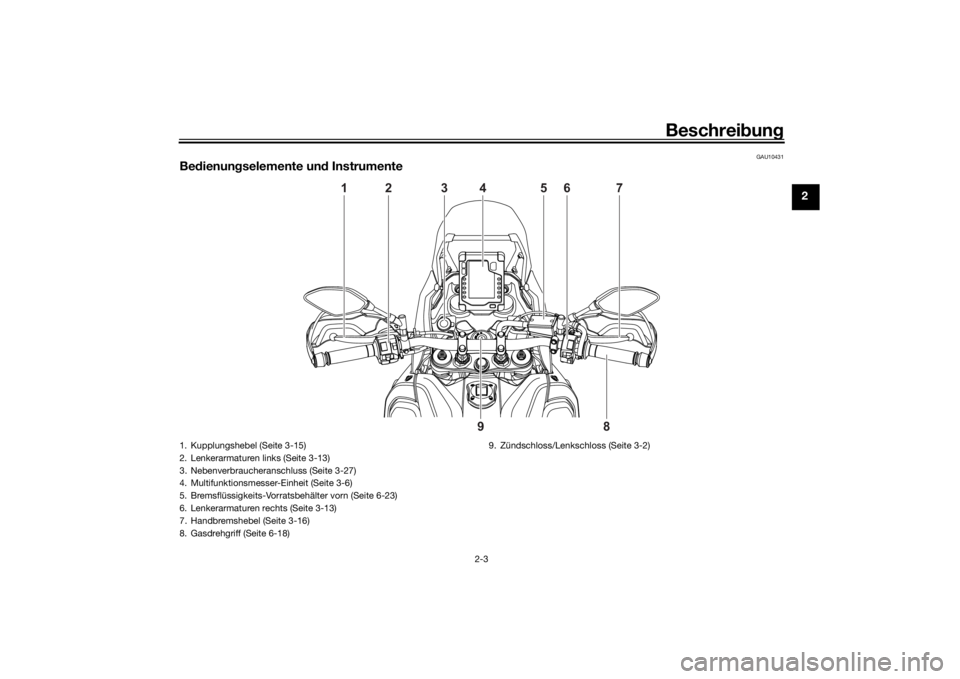

1. Kupplungshebel (Seite 3-15)
2. Lenkerarmaturen links (Seite 3-13)
3. Nebenverbraucheranschluss (Seite 3-27)
4. Multifunktionsmesser-Einheit (Seite 3-6)
5. Bremsflüssigkeits-Vorratsbehälter vorn (Seite 6-23)
6. Lenkerarmaturen rechts (Seite 3-13)
7. Handbremshebel (Seite 3-16)
8. Gasdrehgriff (Seite 6-18) 9. Zündschloss/Lenksc
hloss (Seite 3-2)
UBEHG1G0.book Page 3 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-1
3
GAU1097B
We gfahrsperrensystemDieses Fahrzeug ist mit einem Wegfahr-
sperren-System ausgestattet, wobei die
Standardschlüssel mit Codes program-
miert werden, um Diebstahl zu verhindern.
Dieses System besteht aus folgenden
Komponenten:
 ein Hauptschlüssel zur Neuprogram-
mierung
 zwei Standardschlüssel
 ein Transponder (in jedem Schlüssel)
 eine Wegfahrsperreneinheit (im Fahr-
zeug)
 ein Steuergerät (im Fahrzeug)
 eine Systemanzeigeleuchte (Seite 3-5) Ü
ber die Schlüssel
Mit dem Hauptschlüssel zur Neuprogram-
mierung können die Standardschlüssel
programmiert werden. Den Hauptschlüssel
zur Neuprogrammierung an einem sicheren
Ort aufbewahren. Einen Standardschlüssel
für den täglichen Betrieb verwenden.
Wenn ein Schlüsselaustausch oder eine
Neuprogrammierung erforderlich ist, das
Fahrzeug und den Hauptschlüssel zur Neu-
programmierung zusammen mit allen ver-
bleibenden Standardschlüsseln zu einer
Yamaha-Fachwerkstatt bringen, um sie neu programmieren zu lassen.
HINWEIS Die Standardschlüssel sowie Schlüs-
sel anderer Wegfahrsperrensysteme
vom Hauptschlüssel zur Neuprogram-
mierung fernhalten.
 Schlüssel anderer Wegfahrsperren-
systeme vom Zündschloss fern hal-
ten, da diese Signalstörungen verur-
sachen können.ACHTUNG
GCA11823
DEN HAUPT SCHLÜSSEL ZUR NEU-
PROGRAMMIERUNG NICHT VERLIE-
REN! WURDE ER VERLOREN, WENDEN
S IE SICH UNVERZÜGLICH AN IHREN
HÄNDLER! Bei Verlust des Hauptschlüs- sels zur Neupro
grammierun g können
d ie vorhan denen Stan dar dschlüssel
weiterhin zum Starten des Fahrzeu gs
verwen det wer den. Aller din gs ist d as
Pro grammieren eines neuen Stan dar d-
schlüssels unmö glich. Falls alle Schlüs-
sel verloren o der beschäd ig t wur den,
muss das gesamte We gfahrsperrensys-
tem ersetzt wer den. Es wir d d aher zum
sor gsamen Um gan g mit d en Schlüsseln
g eraten.
 Nicht in Wasser tauchen.
 Ke
inen hohen Temperaturen aus-
setzen.
 Nicht in d er Nähe von Ma gneten
platzieren.
 Nicht in d er Nähe von Ge genstän-
d en platzieren, die elektrische Sig -
nale ü bertra gen.
 Nicht gro b han dha ben.
 Nicht schleifen o der verän dern.
 Nicht zerle gen.
 Keine zwei Schlüssel eines We g-
fahrsperrensystems auf dem sel-
b en Schlüsselrin g an brin gen.

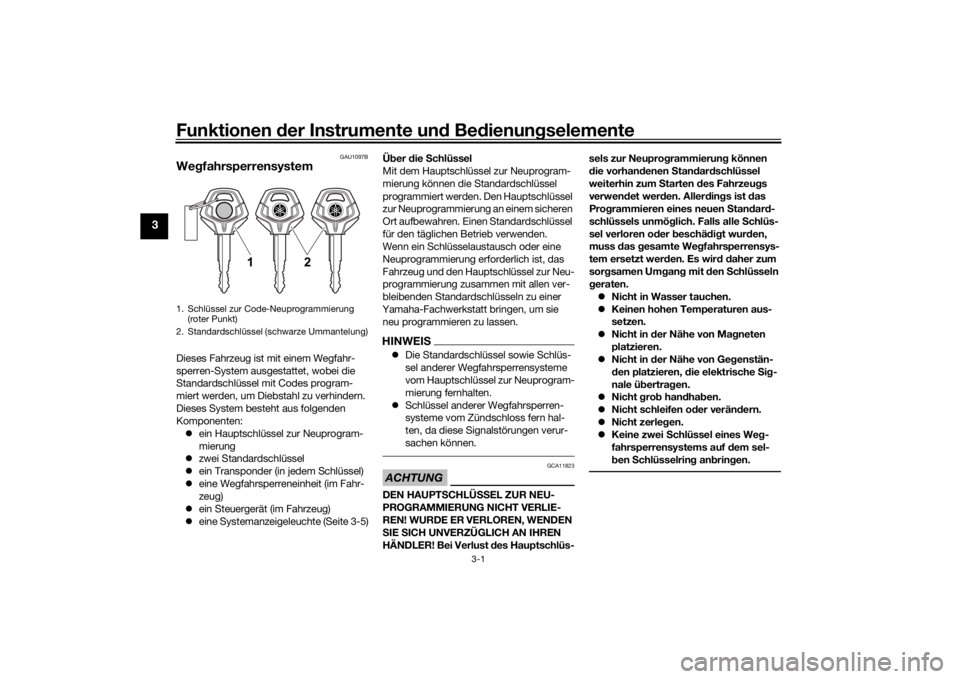

1. Schlüssel zur Code-Neuprogrammierung
(roter Punkt)
2. Standardschlüssel (schwarze Ummantelung)
12
UBEHG1G0.book Page 1 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-2
3
GAU10474
Zün d-/LenkschlossDas Zünd-/Lenkschloss verriegelt und ent-
riegelt den Lenker und schaltet die Zün-
dung sowie die Stromversorgung der ande-
ren elektrischen Systeme ein und aus. Die
einzelnen Schlüsselstellungen sind nach-
folgend beschrieben.HINWEISStellen Sie sicher, dass Sie den Standard-
schlüssel (schwarzer Bügel) für die normale
Benutzung des Fahrze ugs verwenden. Um
das Risiko den Hauptschlüssel zur Neupro-
grammierung (roter Bügel) zu verlieren ge-
ring zu halten, sollten Sie diesen an einem
sicheren Ort aufbewahren und nur für die
Neuprogrammierung von Codes verwen-
den.
GAU85050

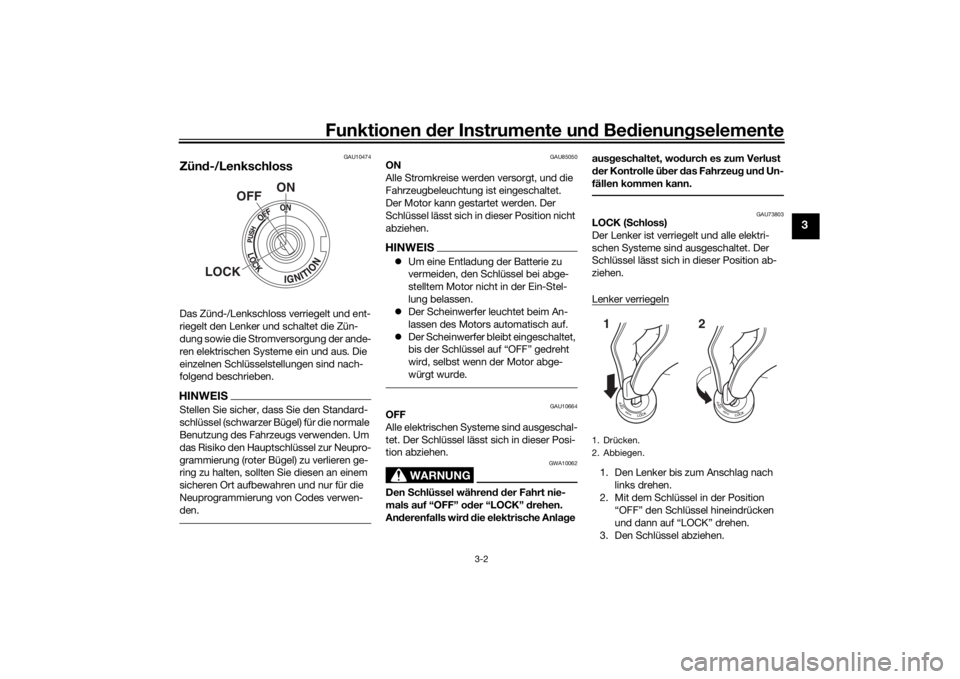

ON
Alle Stromkreise werden versorgt, und die
Fahrzeugbeleuchtung ist eingeschaltet.
Der Motor kann gestartet werden. Der
Schlüssel lässt sich in dieser Position nicht
abziehen.HINWEIS Um eine Entladung der Batterie zu
vermeiden, den Schlüssel bei abge-
stelltem Motor nicht in der Ein-Stel-
lung belassen.
 Der Scheinwerfer leuchtet beim An-
lassen des Motors automatisch auf.
 Der Scheinwerfer bleibt eingeschaltet,
bis der Schlüssel auf “OFF” gedreht
wird, selbst wenn der Motor abge-
würgt wurde.
GAU10664
OFF
Alle elektrischen Systeme sind ausgeschal-
tet. Der Schlüssel lässt sich in dieser Posi-
tion abziehen.
WARNUNG
GWA10062
Den Schlüssel währen d d er Fahrt nie-
mals auf “OFF” o der “LOCK” drehen.
An derenfalls wir d d ie elektrische Anlag e aus
geschaltet, wo durch es zum Verlust
d er Kontrolle ü ber das Fahrzeu g un d Un-
fällen kommen kann.
GAU73803
LOCK ( Schloss)
Der Lenker ist verriegelt und alle elektri-
schen Systeme sind ausgeschaltet. Der
Schlüssel lässt sich in dieser Position ab-
ziehen.
Lenker verriegeln1. Den Lenker bis zum Anschlag nach links drehen.
2. Mit dem Schlüssel in der Position “OFF” den Schlüssel hineindrücken
und dann auf “LOCK” drehen.
3. Den Schlüssel abziehen.
ON
OFF
LOCK
1. Drücken.
2. Abbiegen.12
UBEHG1G0.book Page 2 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-3
3
HINWEISWenn sich die Lenkung nicht verriegeln
lässt, versuchen, den Lenker leicht zurück
nach rechts zu drehen.Lenker entriegelnDen Schlüssel hineindrücken und dann auf
“OFF” drehen.
GAU4939R
Kontrollleuchten un d Warn-
leuchten
GAU11033
Blinker-Kontrollleuchten “ ” un d“”
Jede Kontrollleuchte blinkt, wenn die ent-
sprechenden Blinker blinken.
GAU11061
Leerlauf-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet auf, wenn
das Getriebe sich in der Leerlaufstellung
befindet.
GAU11081
Fernlicht-Kontrollleuchte “ ”
Diese Kontrollleuchte leuchtet bei einge-
schaltetem Fernlicht.
GAU59963
Öl druck-Warnleuchte “ ”
Diese Warnleuchte leuchtet bei zu niedri-
gem Motoröldruck auf.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte diese Leuchte aufleuchten, kurz aus-
gehen und dann weiterleuchten bis zum
Starten des Motors. Tritt dies nicht ein, las-
sen Sie das Fahrzeug von einem Yamaha-
Händler kontrollieren.ACHTUNG
GCA21211
Wenn die Warnleuchte b ei laufendem
Motor aufleuchtet, d en Motor ausschal-
ten und d en Ölstan d prüfen. Bei nie dri-
g em Ölstan d ausreichen d Öl d es emp-
fohlenen Typs nachfüllen. Wenn d ie
Warnleuchte nach dem Nachfüllen von
1. Drücken.
2. Abbiegen.12

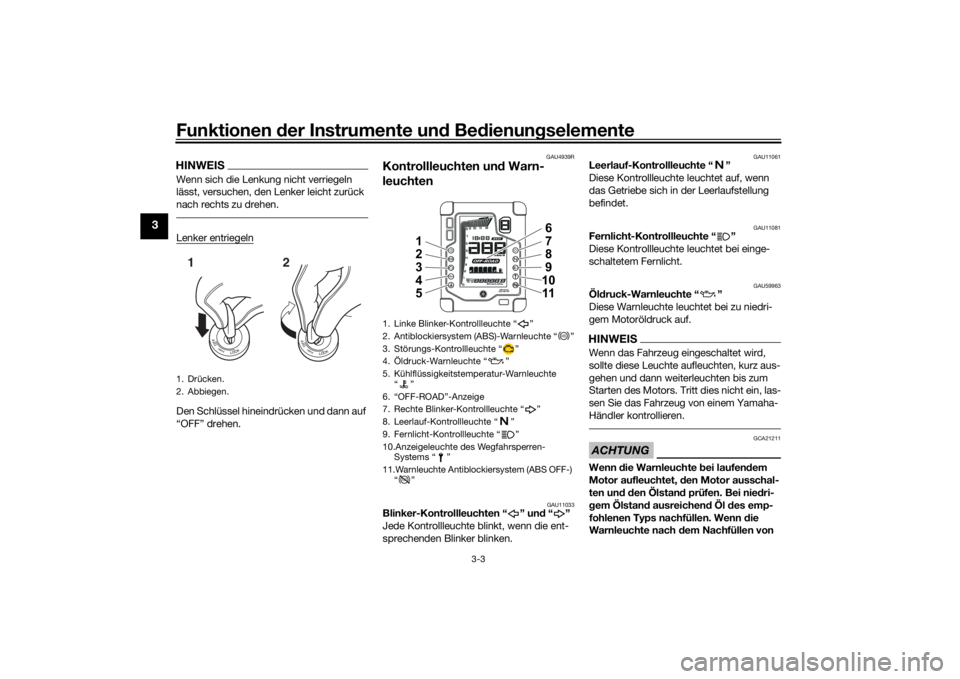

1. Linke Blinker-Kontrollleuchte “ ”
2. Antiblockiersystem (ABS)-Warnleuchte “ ”
3. Störungs-Kontrollleuchte “ ”
4. Öldruck-Warnleuchte “ ”
5. Kühlflüssigkeitstemperatur-Warnleuchte
“”
6. “OFF-ROAD”-Anzeige
7. Rechte Blinker-Kontrollleuchte “ ”
8. Leerlauf-Kontrollleuchte “ ”
9. Fernlicht-Kontrollleuchte “ ”
10.Anzeigeleuchte des Wegfahrsperren- Systems “ ”11.Warnleuchte Antiblockiersystem (ABS OFF-) “”
1
2
3
4
5 7
8
9
10 11
6
ABS
ABS
UBEHG1G0.book Page 3 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-4
3
Öl ein geschaltet bleib t, den Motor aus-
schalten un d d as Fahrzeu g von einem
Yamaha-Hän dler prüfen lassen.
GAU11449
Kühlflüssi gkeitstemperatur-Warnleuch-
te “ ”
Wenn der Motor überhitzt, leuchtet diese
Warnleuchte auf. In diesem Fall sofort an-
halten, den Motor ausschalten und abküh-
len lassen. (Siehe Seite 6-38.)
Bei Fahrzeugen mit Kühlerlüfter schaltet
(schalten) sich der (die) Kühlerlüfter je nach
Kühlflüssigkeitstemperatur im Kühler auto-
matisch ein oder aus.HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und dann erlöschen. Falls die
Leuchte nicht aufleuchtet oder falls sie
nicht erlischt, das Fahrzeug von einer
Yamaha-Fachwerkstatt kontrollieren las-
sen. ACHTUNG
GCA10022
Bei Ü berhitzung d arf der Motor nicht
weiter betrie ben wer den.
GAU88331
S törun gs-Kontrollleuchte (MIL) “ ”
Diese Leuchte schaltet sich ein oder blinkt,
wenn im Motor- oder einem anderen Fahr-
zeug-Regelsystem ein Problem erkannt
wird. Lassen Sie in diesem Fall das On-
Board-Diagnosesystem von einer Yamaha-
Fachwerkstatt überprüfen. Der elektrische
Stromkreis der Warnleuchte kann durch
Einschalten der Fahrzeug-Stromversor-
gung geprüft werden. Die Leuchte sollte ei-
nige Sekunden lang aufleuchten und dann
erlöschen. Falls die Leuchte sich beim Ein-
schalten des Fahrzeugs nicht einschaltet
oder falls sie nicht erlischt, das Fahrzeug
von einer Yamaha-Fachwerkstatt kontrol-
lieren lassen.ACHTUNG
GCA26820
Wenn die MIL zu blinken beg innt, die
Motor drehzahl re duzieren, um Schäd en
an der Auspuffanla ge zu vermei den.HINWEISDer Motor wird für das On-Board-Diagno-
sesystem sensibel überwacht, um eine Ver-
schlechterung oder Störung des Abgas-
Regelsystems zu erkennen. Daher kann die
MIL aufgrund von Fahrzeugmodifikationen,
mangelnder Wartung oder übermäßi-
ger/unsachgemäßer Nutzung des Motor- rads eingeschaltet werden oder blinken.
Um dies zu verhindern, diese Vorsichts-
maßnahmen beachten.
 Nicht versuchen, die Software des
Motorsteuergeräts zu modifizieren.
 Kein elektrisches Zubehör hinzufügen,
das die Motorsteuerung stört.
 Kein Ersatzteilmarkt-Zubehör oder
Teile wie Aufhängung, Zündkerzen,
Einspritzdüsen, Auspuffanlage ver-
wenden.
 Nicht die Spezifikationen des An-
triebsstrangs (Kette, Kettenräder, Rä-
der, Reifen usw.) ändern.
 Nicht den O2-Sensor, das Luftan-
saugsystem oder Abgasteile (Kataly-
satoren oder EXUP usw.) entfernen
oder verändern.
 Die Antriebskette ordnungsgemäß in-
stand halten.
 Korrekten Reifendruck aufrechterhal-
ten.
 Ordnungsgemäße Höhe des Fuß-
bremshebels aufrechterhalten, um zu
verhindern, dass die Hinterradbremse
schleppt.
 Das Fahrzeug nicht auf extreme Wei-
se betreiben. Zum Beispiel wiederhol-
tes oder übermäßiges Öffnen und
Schließen des Gases, Motorrennen,
UBEHG1G0.book Page 4 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-5
3
Reifen durchdrehen lassen, Wheelies,
längeres Fahren mit halb eingrückter
Kupplung usw.
GAU69895
AB S-Warnleuchte “ ”
Diese Warnleuchte leuchtet beim ersten
Einschalten des Fahrzeugs auf und erlischt
nach Fahrtbeginn. Wenn diese Warnleuch-
te während des Fahrens aufleuchtet, arbei-
tet das Antiblockiersystem möglicherweise
nicht korrekt.
WARNUNG
GWA16043
Wenn sich die AB S-Warnleuchte nach
Erreichen einer Geschwin dig keit von
10 km/h (6 mi/h) nicht a bschaltet o der
d ie Warnleuchte währen d d es Fahrens
aufleuchtet:  Bremsen Sie mit b esonderer Vor-
sicht, um ein mö gliches Blockieren
d er Rä der währen d einer Not brem-
sun g zu vermei den.
 Das Fahrzeu g so b ald wie mö glich
von einer Yamaha-Fachwerkstatt
prüfen lassen.
GAUM4080
AB S-Warnleuchte “ ”
Diese Warnleuchte schaltet sich ein, wenn
das Antiblockiersystem manuell deaktiviert
wurde. Gleichzeitig schaltet sich die Anzei-
ge “OFF-ROAD” ein.
WARNUNG
GWAM1050
Immer auf b efestigten Straßen fahren,
wenn das AB S ein geschaltet ist. Das
Fahren auf öffentlichen Straßen mit de-
aktiviertem AB S kann ille gal sein un d
Ihre Versicherun g außer Kraft setzen.
Das AB S nur d ann ausschalten, wenn
auf nicht b efestigtem Unter grun d g efah-
ren wir d.
GAUM3622
Anzei geleuchte des We gfahrsperren-
S ystems “ ”
Wenn das Fahrzeug ausgeschaltet wurde
und 30 Sekunden verstrichen sind, blinkt
die Anzeigeleuchte kontinuierlich, um anzu-
zeigen, dass das Wegfahrsperren-System
aktiviert ist. Nach 24 Stunden hört die An-
zeigeleuchte auf zu blinken. Das Wegfahr-
sperren-System ist jedoch immer noch ak-
tiviert.
HINWEISWenn das Fahrzeug eingeschaltet wird,
sollte die Leuchte einige Sekunden lang
aufleuchten und erlöschen. Tritt dies nicht
ein, lassen Sie das Fahrzeug von einem
Yamaha-Händler kontrollieren.Fehlersuche
Falls eine Störung des Wegfahrsperren-
Systems erkannt wird, blinkt die Leuchte
nach einem bestimmten Muster. Wenn die
Kontrollleuchte des Wegfahrsperren-Sys-
tems nach einem bestimmten Muster
blinkt, d. h. 5 Mal langsam und dann 2 Mal
schnell, könnte dies durch eine Störbeein-
flussung vom Transponder verursacht wer-
den. Tritt dies auf, versuchen Sie das Fol-
gende. 1. Sicherstellen, dass keine anderen
Wegfahrsperren-Schlüssel in der
Nähe des Zündschlosses sind. Ande-
re Schlüssel des Wegfahrsperren-
Systems können Signalüberlagerun-
gen verursachen und das Anlassen
des Motors verhindern.
2. Benutzen Sie den Schlüssel zur Re- Registrierung, um den Motor zu star-
ten.
ABS
ABS
UBEHG1G0.book Page 5 Wedne sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-6
3
3. Falls der Motor ansp ringt, stellen Sie
ihn wieder aus und versuchen Sie
dann ihn mit den Standardschlüsseln
anzulassen.
4. Falls der Motor nicht mit einem oder
mehr Standardschlüsseln angelassen
werden kann, bringen Sie das Fahr-
zeug und alle Schlüssel zu einer
Yamaha-Fachwerkstatt und lassen Sie die Standardschlüssel re-registrie-
ren.
GAUM4173
Multifunktionsmesser-Einheit
Die Multifunktionsmesser-Einheit beinhal-
tet:  Geschwindigkeitsmesser
 Drehzahlmesser
 Kraftstoffmesser
 Uhr
 Öko-Anzeige
 Ganganzeige
 OFF-ROAD-Anzeige
 Multifunktionsanzeige

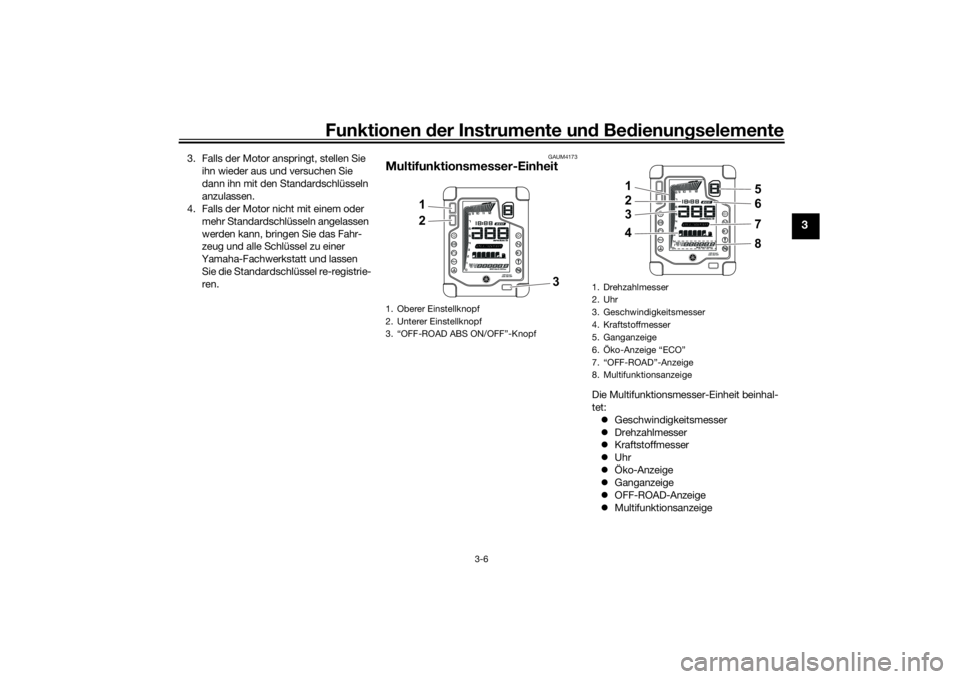

1. Oberer Einstellknopf
2. Unterer Einstellknopf
3. “OFF-ROAD ABS ON/OFF”-Knopf
1
2
3
1. Drehzahlmesser
2. Uhr
3. Geschwindigkeitsmesser
4. Kraftstoffmesser
5. Ganganzeige
6. Öko-Anzeige “ECO”
7. “OFF-ROAD”-Anzeige
8. Multifunktionsanzeige
1
2
3
4 5
6
7
8
UBEHG1G0.book Page 6 Wedne
sday, September 29, 2021 9:30 AM

Funktionen der Instru mente un d Be dienun gselemente
3-7
3
HINWEIS Um zwischen Kilometer und Meilen
umzuschalten, die Multifunktionsan-
zeige in den Kilometerzähler- oder Ta-
geskilometerzählermodus einstellen
und dann den oberen Einstellknopf
drücken, bis sich die Anzeigeeinheiten
ändern.
 Die Anzeigeeinheiten kehren bei einer
Trennung der Batterie in die
Werkseinstellungen zurück.
WARNUNG
GWA12423
Bevor Einstellun gen an der Multifunkti-
onsanzei ge verän dert wer den, ist d as
Fahrzeu g anzuhalten. Das Än dern von
Einstellung en während d er Fahrt kann
d en Fahrer a blenken un d d as Unfallrisi-
ko erhöhen.Geschwin dig keitsmesser
Der Geschwindigkeitsmesser zeigt die
Fahrgeschwindigkeit des Fahrzeuges an. Drehzahlmesser
Der Drehzahlmesser zeigt die Motordreh-
zahl.
ACHTUNG
GCA23050
Den Motor nicht im Hoch
drehzahl be-
reich des Drehzahlmessers betrei ben.
Hoch drehzahl bereich: 9400 U/min un d
d arü ber
Kraftstoffmesser
Der Kraftstoffmesser zeigt den Kraftstoff-
vorrat an. Die Anzahl der Segmente nimmt
mit abnehmendem Kraftstoffstand von “F”
(voll) in Richtung “E” (leer) ab. Wenn das
letzte Segment des Kraftstoffmessers zu
blinken beginnt, so bald wie möglich
nachtanken.HINWEISDie Kraftstoffmesser-Segmente blinken
wiederholt, wenn ein Problem im Strom-
kreis erkannt wird. In diesem Fall das Fahr-
zeug von einer Yamaha-Fachwerkstatt
überprüfen lassen.

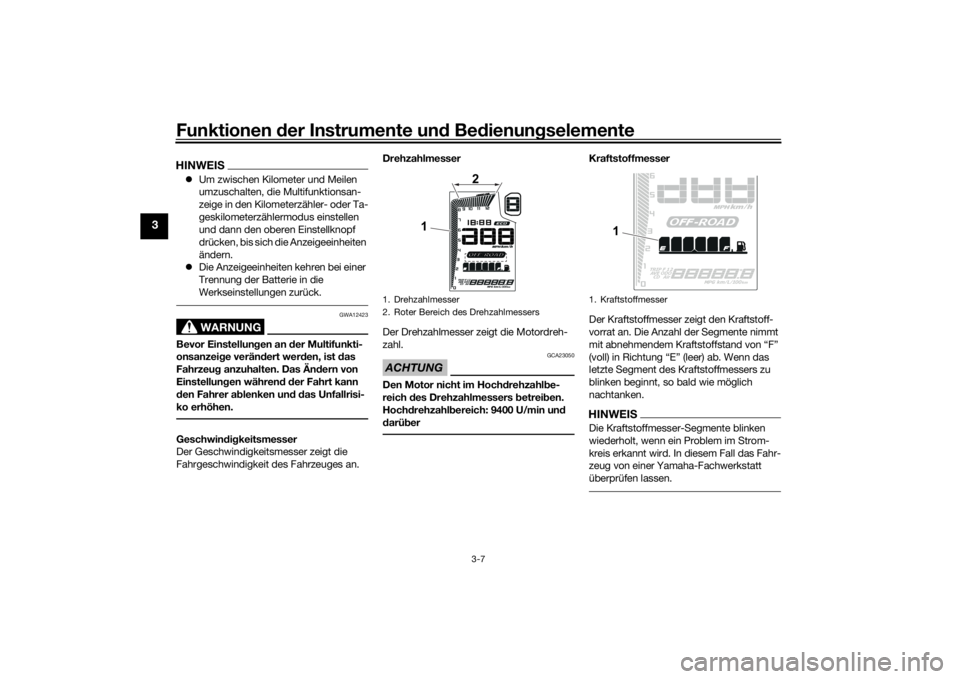

1. Drehzahlmesser
2. Roter Bereich des Drehzahlmessers
1 2
1. Kraftstoffmesser
1
UBEHG1G0.book Page 7 Wedne
sday, September 29, 2021 9:30 AM
