2022 YAMAHA KODIAK 450 Manuale de Empleo (in Spanish)

9-13
9
SBU27605Panel A
Para desmontar o montar el panel A es necesario
extraer el tapón del depósito de gasolina.
ATENCIÓN: Asegúrese de que no penetre nin-
gún material extraño en el depósito de gasoli-
na.
[SCB01052]
Para desmontar el panel1. Desmonte el asiento. (Véase la página 5-20).
2. Extraiga los pernos y las fijaciones rápidas.
3. Extraiga el tapón del depósito de gasolina y,a continuación, retire el panel.1. Perno
1
1. Fijaci

9-14
94. Coloque el tapón del depósito de gasolina.
Para montar el panel
1. Extraiga el tapón del depósito de gasolina.
2. Sitúe el panel sobre el tubo de llenado del de- pósito de gasolina y, a continuación, coloque
el tapón del depósito.
3. Coloque los pernos y las fijaciones rápidas.
4. Monte el asiento. Paneles B y C
Para desmontar o montar el panel C, es necesario
situar la palanca de selección de marcha en una
posición distinta de la posición de estacionamien-
to. Pise el pedal de freno y sitúe la palanca de se-
lección de marcha en la posición de marcha atrás.

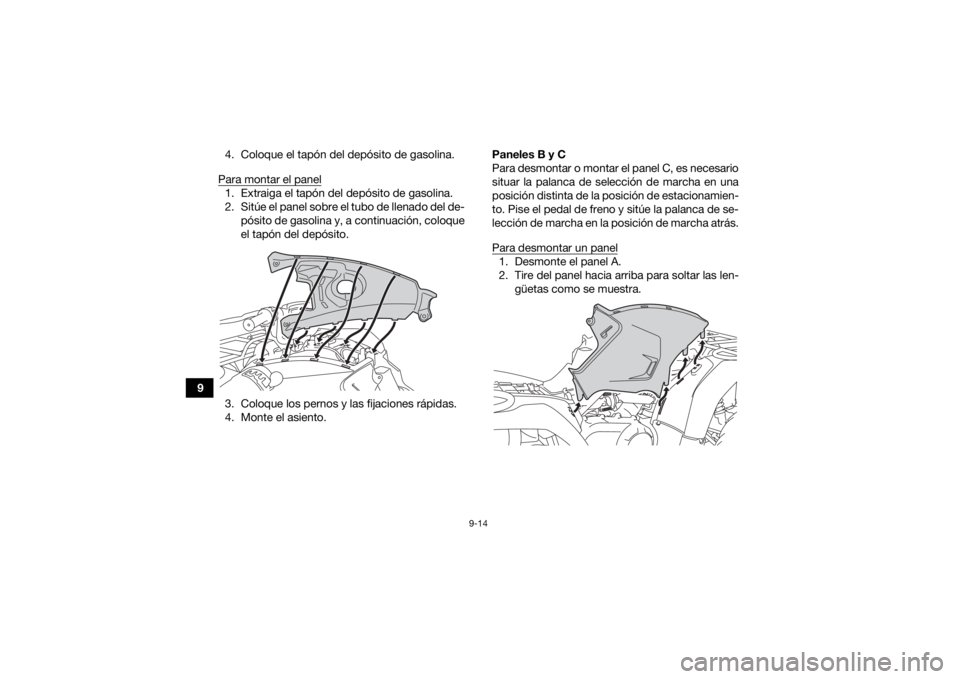

Para desmontar un panel
1. Desmonte el panel A.
2. Tire del panel hacia arriba para soltar las len-
güetas como se muestra.
UBHT60S0.book Page 14 Wednesday, August 4, 2021 8:47 AM

9-15
9
Para montar un panel
1. Empuje el panel para fijar las lengüetas.
2. Monte el panel A.
Panel D
Para desmontar el panel
Quite los pernos y seguidamente desmonte el pa-
nel.
UBHT60S0.book Page 15 Wednesday, August 4, 2021 8:47 AM

9-16
9Para montar el panel
Coloque el panel en su posición original y apriete
los pernos.
Panel E
Para desmontar el panelTire hacia fuera por los puntos indicados para sol-
tar los salientes y, a continuación, extraiga el pa-
nel. Para montar el panel
Introduzca el lado derecho del panel en su posi-
ción y, a continuación, presione los salientes para
acoplarlos.
1. Perno
2. Panel D
1
2
UBHT60S0.book Page 16 Wednesday, August 4, 2021 8:47 AM

9-17
9

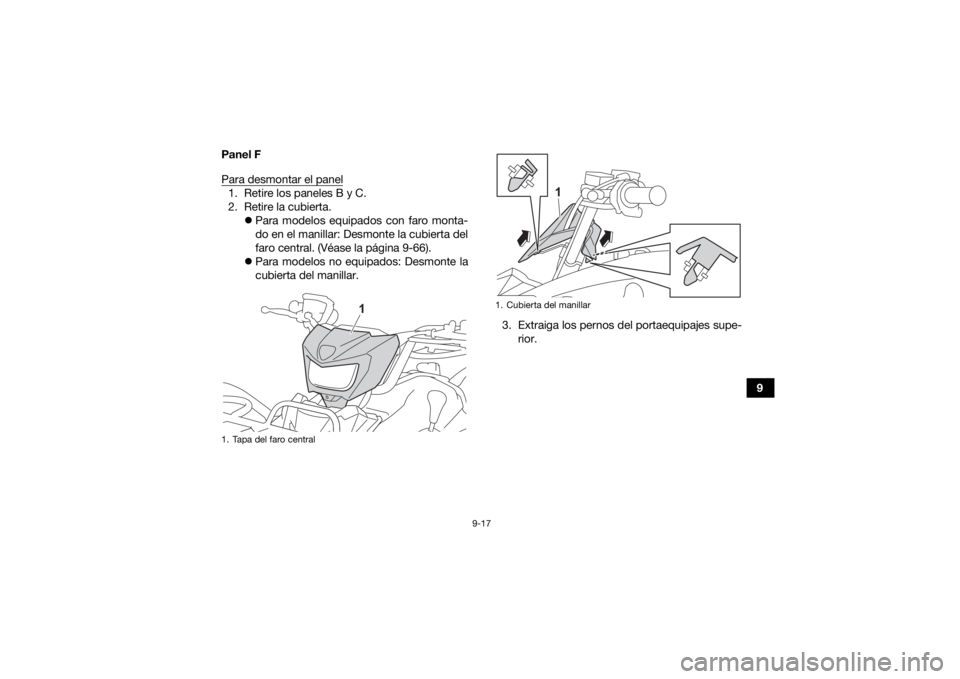

Panel F
Para desmontar el panel
1. Retire los paneles B y C.
2. Retire la cubierta.
Para modelos equipados con faro monta-
do en el manillar: Desmonte la cubierta del
faro central. (Véase la página 9-66).
 Para modelos no equipados: Desmonte la
cubierta del manillar.
3. Extraiga los pernos del portaequipajes supe-rior.1. Tapa del faro central
1
1. Cubierta del manillar
1
UBHT60S0.book Page 17 Wednesday, August 4, 2021 8:47 AM

9-18

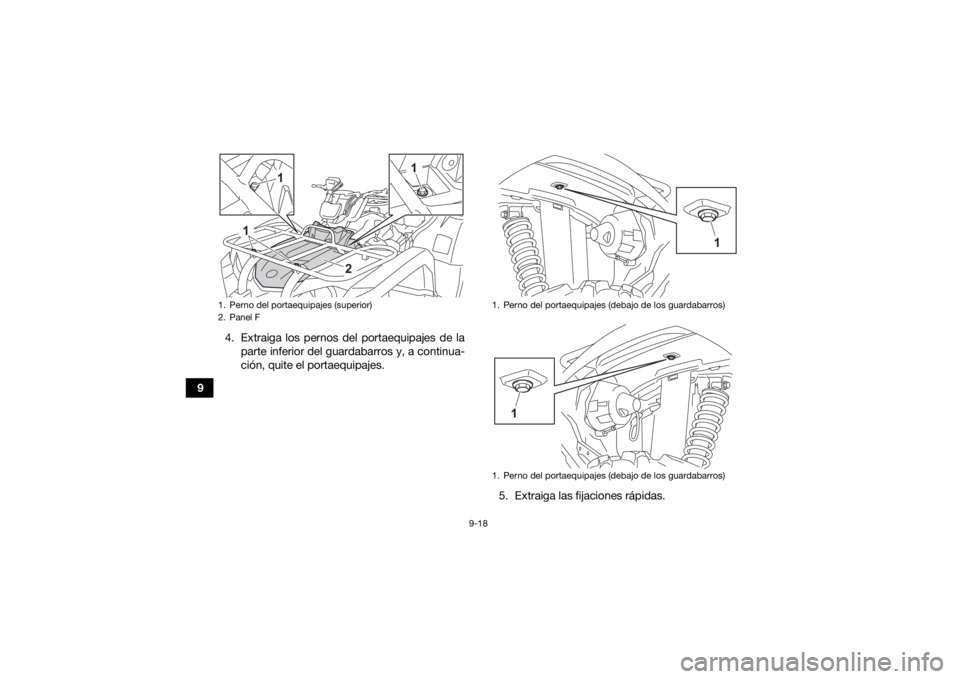

94. Extraiga los pernos del portaequipajes de la
parte inferior del guardabarros y, a continua-
ción, quite el portaequipajes.
5. Extraiga las fijaciones rápidas.
1. Perno del portaequipajes (superior)
2. Panel F
1
1
1
2
1. Perno del portaequipajes (debajo de los guardabarrosF
1. Perno del portaequipajes (debajo de los guardabarrosF
1
1
UBHT60S0.book Page 18 Wednesday, August 4, 2021 8:47 AM

9-19
9

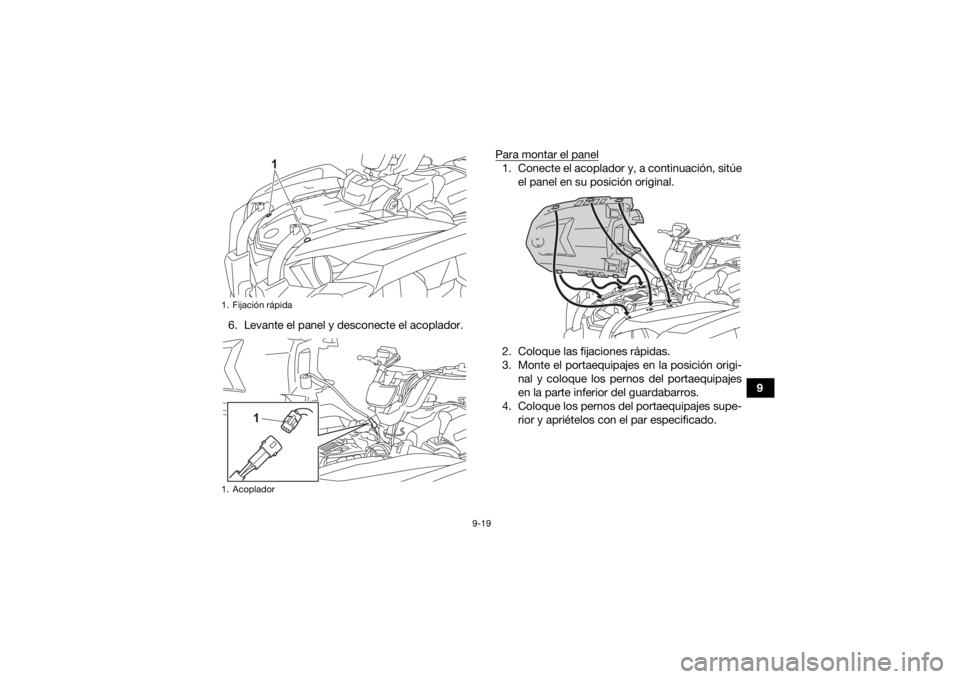

6. Levante el panel y desconecte el acoplador. Para montar el panel
1. Conecte el acoplador y, a continuación, sitúe
el panel en su posición original.
2. Coloque las fijaciones rápidas.
3. Monte el portaequipajes en la posición origi- nal y coloque los pernos del portaequipajes
en la parte inferior del guardabarros.
4. Coloque los pernos del portaequipajes supe- rior y apriételos con el par especificado.
1. Fijación rápida
1. Acoplador
1
1
UBHT60S0.book Page 19 Wednesday, August 4, 2021 8:47 AM

9-20
95. Coloque la cubierta.
Para modelos equipados con faro monta-
do en el manillar: Monte la cubierta del faro
central.
 Para modelos no equipados: Monte la cu-
bierta del manillar.
6. Monte los paneles.
SBU23216Comprobación de la bujíaLa bujía es un componente importante del motor
que resulta fácil de comprobar. El calor y los de-
pósitos de material provocan la erosión lenta de
las bujías, por lo que la bujía debe desmontarse y
comprobarse de acuerdo con el cuadro de man-
tenimiento periódico. Además, el estado de la bu-
jía puede reflejar el estado del motor.
Para desmontar la bujía 1. Retire la tapa de bujía. 2. Extraiga la bujía como se muestra, con la lla-
ve de bujías incluida en el juego de herra-
mientas.
Pares de apriete:
Perno del portaequipajes (superior):34 N·m (3.4 kgf·m, 25 lb·ft)
Perno del portaequipajes (guardabarros in-
ferior): 7 N·m (0.7 kgf·m, 5.2 lb·ft)
1. Tapa de bujía
1
