2022 YAMAHA JETBLASTER display

Contenuti
Etichette generali e importanti ........ 1Numeri di identificazione ................. 1
Numero principale di identificazione
(PRI-ID) ........................................... 1
Numero di identificazione della moto d’acqua (CIN)......................... 1
Numero di serie del motore................ 1
Etichetta con la data di produzione ... 2
Informazioni sul modello ................. 3
Targhetta del produttore .................... 3
Etichette importanti ......................... 4
Etichette di pericolo ........................... 5
Altre etichette ..................................... 8
Informazioni sulla sicurezza............. 9 Limitazioni ai soggetti cui è consentito l’utilizzo della
moto d’acqua ............................... 9
Limitazioni alla navigazione........... 10
Requisiti per l’uso ......................... 12
Equipaggiamento consigliato........ 14
Informazioni sui rischi ................... 15
Caratteristiche della moto d’acqua ...................................... 15
Wakeboarding e sci d’acqua ........ 17
Regole per una navigazione sicura.......................................... 19
Utilizzo responsabile della moto d’acqua ............................. 19
Descrizione ...................................... 21 Glossario della moto d’acqua ....... 21
Ubicazione dei componenti principali ..................................... 22
Utilizzo della funzione di
controllo ........................................... 26 Funzioni di comando moto d’acqua ...................................... 26
Interruttore di avviamento/
spegnimento del motore .............. 26 Interruttore di spegnimento di
emergenza del motore ................. 26
Leva dell’acceleratore ...................... 27
Leva RiDE ........................................ 27
Sistema dello sterzo ......................... 27
Uscita di controllo dell’acqua di raffreddamento ......................... 28
Separatore acqua ............................. 28
Utilizzo della moto d’acqua ........... 30 Funzioni di navigazione della moto d’acqua ............................ 30
Sistema del cambio ......................... 30
Sistema di regolazione elettrica
dell’assetto.................................... 32
Utilizzo della strumentazione ........ 35Centro informativo multifunzione ............................. 35
Display delle informazioni................. 35
Utilizzo delle dotazioni ................... 41Equipaggiamento .......................... 41
Sella.................................................. 41
Maniglia tientibene ........................... 41
Maniglia di risalita............................. 42
Gradino di risalita ............................. 42
Passacavi a pedale .......................... 42
Golfare di prua.................................. 43
Golfari di poppa................................ 43
Galloccia........................................... 43
Cassettini portaoggetti ..................... 43
Supporto estintore ........................... 45
Requisiti per il funzionamento
ed il comando .................................. 46Requisiti relativi al carburante....... 46
Carburante ....................................... 46
Requisiti dell’olio motore .............. 48
Olio motore....................................... 48
Scarico dell’acqua di sentina........ 50
Scarico dell’acqua di sentina
a terra ............................................ 50
UF6C70H0.book Page 1 Tuesday, November 9, 2021 12:45 PM

Utilizzo della strumentazione
35
HJU47200
Centro informativo multifunzione
Il centro informativo multifunzione visualizza
varie informazioni della moto d’acqua.
Operazione iniziale del centro informativo
multifunzione
Quando il centro informativo multifunzione
viene azionato, tutti i segmenti del display si
accendono. Dopo 2 secondi, gli indicatori del
display informazioni si spengono, e il centro
informativo inizia ad operare normalmente.
NOTA
Il centro informativo multifunzione si accende
anche premendo brevemente l’interruttore di
avviamento/spegnimento motore.
Stato di standby del centro informativo
multifunzione
Il centro informativo multifunzione si spegne-
rà ed entrerà in stato di standby se non riceve
alcun segnale operativo entro 30 secondi
dall’arresto del motore. Quando il motore vie-
ne riavviato, il display tornerà nello stato pre-
cedente allo spegnimento e il centro
informativo inizierà ad operare normalmente.
HJU35028Display delle informazioni
Il display delle informazioni mostra le condi-
zioni di funzionamento della moto d’acqua.
HJU47131Indicatore di velocità
L’indicatore di velocità mostra la velocità del-
la moto d’acqua.
Commutando le unità di misura, la velocità
può essere espressa in chilometri orari
“km/h” o miglia orarie “MPH”.
NOTA
Per impostazione predef inita effettuata pres-
so la fabbrica Yamaha, come unità di misura
del display viene selezionata “MPH”.
1 Display delle informazioni
2 Spia di allarme “WARNING”
21
1Indicatore angolo di assetto
2 Indicatore senso di marcia
3 Simbolo di surriscaldamento del motore
4 Indicatore di controllo del motore
5 Indicatore della pressione dell’olio
6 Contagiri / contaore / voltmetro
7 Indicatore del livello del carburante
8 Indicatore carburante
9 Indicatore di velocità
1 Indicatore di velocità
2345716
98
1
UF6C70H0.book Page 35 Tuesday, November 9, 2021 12:45 PM

Utilizzo della strumentazione
36
Per commutare le unità di misura dell’in-
dicatore digitale di velocità:
Avviare il motore, arrestare il motore, quindi
rimuovere e inserire la forcella 3 volte prima
che il centro informativo multifunzione si di-
sattivi. Le unità di misura del display dell’indi-
catore di velocità cambiano.
Per cambiare nuovamente le unità di misura
del display dell’indicatore di velocità, ripetere
questa procedura.
HJU44650Contagiri
Il contagiri mostra il regime di rotazione del
motore.
NOTA
Con il motore spento, vengono visualizzate
alternatamente la tensione della batteria e le
ore di funzionamento complessive del moto-
re.
HJU43891Indicatore senso di marcia
L’indicatore senso di marcia mostra le posi-
zioni della cucchiaia ribaltabile per l’inversio-
ne del flusso: “F” (marcia avanti), “N” (folle) e
“R” (retromarcia). (Vedere pagina 30 per le
procedure di inversione del flusso.)
1Forcella
2 Interruttore di spegnimento di emergenza
del motore
1 Indicatore di velocità
1
2
1
1Contagiri
1 Indicatore senso di marcia
2 “F” (posizione di marcia avanti)
3 “N” (posizione di folle)
4 “R” (posizione di retromarcia)
1
1
2
3
4
UF6C70H0.book Page 36 Tuesday, November 9, 2021 12:45 PM

Utilizzo della strumentazione
37
HJU47181Indicatore di assetto
Questo indicatore mostra l’angolo di assetto
dell’ugello direzionale dell’idrogetto. Alla se-
lezione della posizione neutra dell’ugello dire-
zionale dell’idrogetto, l’indicatore di assetto
mostra il segmento accanto all’icona dell’as-
setto. Aumentando l’angolo di assetto sarà
visualizzato il segmento superiore dell’indica-
tore di assetto e riducendo l’angolo di assetto
sarà visualizzato il segmento inferiore dell’in-
dicatore di assetto. (Vedere pagina 32 per le
procedure di selezione dell’angolo di asset-
to.)
HJU44701Contaore e voltmetro
Il contaore e il voltmetro vengono visualizzati
nel settore contagiri del display informativo a
motore spento.
Il contaore e il voltmetro vengono visualizzati
ad intervalli di 3 secondi.
NOTA
Se si arresta il motore dopo che la spia di al-
larme controllo motore si è attivata, vengono
visualizzati alternatamente il contaore e il co-
dice di errore ad intervalli di 3 secondi.
Contaore
Il contaore visualizza il numero totale di ore di
avviamento del motore a partire da quando la
moto d’acqua era nuova.
NOTA
Il tempo trascorso resta memorizzato anche
se vengono scollegati i morsetti della batte-
ria.
Voltmetro
Il voltmetro mostra la tensione della batteria.
Se la tensione di batteria è conforme alle spe-
cifiche, il voltmetro visualizza circa 12 Volt.
1 Indicatore angolo di assetto
2 Icona dell’assetto
21
1Contaore e voltmetro
1 Contaore
1
1
UF6C70H0.book Page 37 Tuesday, November 9, 2021 12:45 PM

Utilizzo della strumentazione
38
Se la tensione di batteria è scesa in modo si-
gnificativo, sul voltmetro appare “Lo” e tutti
gli altri segmenti del display informativo si
spengono. Se la tensione della batteria è sa-
lita in modo significativo, appare “HI”. Se ap-
pare “Lo” oppure “HI”, ritornare
immediatamente a riva e fare controllare la
moto d’acqua da un concessionario Yamaha.

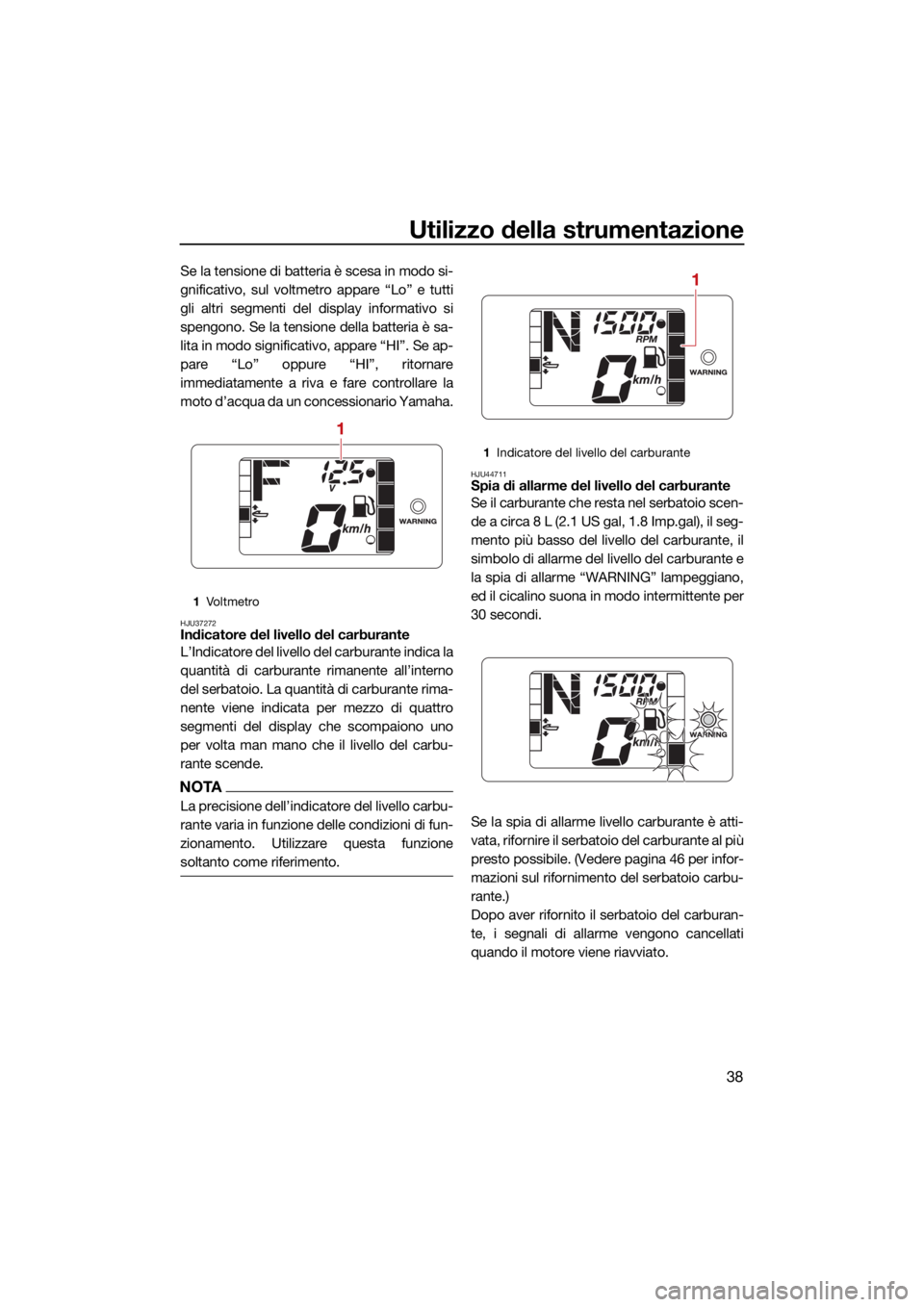

HJU37272Indicatore del livello del carburante
L’Indicatore del livello del carburante indica la
quantità di carburante rimanente all’interno
del serbatoio. La quantità di carburante rima-
nente viene indicata per mezzo di quattro
segmenti del display che scompaiono uno
per volta man mano che il livello del carbu-
rante scende.
NOTA
La precisione dell’indicatore del livello carbu-
rante varia in funzione delle condizioni di fun-
zionamento. Utilizzare questa funzione
soltanto come riferimento.
HJU44711Spia di allarme del livello del carburante
Se il carburante che resta nel serbatoio scen-
de a circa 8 L (2.1 US gal, 1.8 Imp.gal), il seg-
mento più basso del livello del carburante, il
simbolo di allarme del livello del carburante e
la spia di allarme “WARNING” lampeggiano,
ed il cicalino suona in modo intermittente per
30 secondi.
Se la spia di allarme livello carburante è atti-
vata, rifornire il serbatoio del carburante al più
presto possibile. (Vedere pagina 46 per infor-
mazioni sul rifornimento del serbatoio carbu-
rante.)
Dopo aver rifornito il serbatoio del carburan-
te, i segnali di allarme vengono cancellati
quando il motore viene riavviato.
1 Vo l t m et ro
1
1Indicatore del livello del carburante
1
UF6C70H0.book Page 38 Tuesday, November 9, 2021 12:45 PM

Utilizzo della strumentazione
40
HJU44691Spia controllo motore
Se viene rilevato il guasto di un sensore o un
cortocircuito, il simbolo di allarme controllo
motore e la spia di allarme “WARNING” ini-
ziano a lampeggiare, e il cicalino suona in
modo intermittente per 30 secondi.
Se si arresta il motore dopo che la spia di al-
larme controllo motore si è attivata, la sezione
contagiri del display informativo mostra alter-
natamente, ad intervalli di 3 secondi, il conta-
ore e il codice di errore.
Se la spia di allarme controllo motore si atti-
va, ridurre immediatamente il regime motore,
tornare a riva e fare controllare il motore da
un concessionario Yamaha.
1Codice di errore
1
UF6C70H0.book Page 40 Tuesday, November 9, 2021 12:45 PM

97
Indice
A
Acceleratore, leva .................................... 27
Accostamento a riva e ormeggio della moto d’acqua ............................... 75
Acqua di sentina, controllo ...................... 57
Acqua di sentina, scarico......................... 50
Acqua di sentina, scarico a terra ............. 50
Acqua di sentina, scarico in acqua .......... 51
Allontanamento dalla moto d’acqua ........ 66
Arresto del motore ................................... 66
Arresto della moto d’acqua...................... 69
Avviamento .............................................. 73
Avviamento del motore in acqua ............. 65
B
Batteria, avviamento se scarica ............... 94
C
Capovolta, moto d’acqua ........................ 74
Carburante ............................................... 46
Carburante, indicatore livello ................... 38
Carburante, requisiti relativi a .................. 46
Carrello, partenza da................................ 74
Cassettini portaoggetti............................. 43
Cassettino portaogge tti ........................... 44
Cavi di emergenza, collegamento............ 94
Centro informativo multifunzione ............. 35
Centro informativo multifunzione, controllo ................................................ 62
Cofano, controllo ..................................... 61
Componenti principali, ubicazione........... 22
Condotti dell’acqua di raffreddamento, lavaggio ................................................ 77
Conservazione ......................................... 77
Contagiri................................................... 36
Contaore e voltmetro ............................... 37
Controlli degli interruttori ......................... 59
Controlli dei tappi filettati di scarico
di poppa ............................................... 61
Controlli del supporto estintore ............... 60
Controlli della batteria .............................. 57
Controlli della leva RiDE........................... 58
Controlli dopo l’utilizzo ............................ 62
Controlli prima dell’utilizzo ....................... 56
Controllo del sistema del cambio ............ 62
Controllo del sistema di regolazione elettrica dell’assetto.............................. 60 Controllo del tirante di spegnimento
di emergenza del motore ...................... 59
Controllo dell’ugello direzionale dell’idrogetto e della cucchiaia
ribaltabile per l’inversione del flusso..... 61
Cura della batteria .................................... 79
D
Display delle informazioni ........................ 35
Dopo aver tolto la moto dall’acqua .......... 76
Dotazioni di sicurezza, controllo .............. 61
E
Elenco dei controlli prima dell’utilizzo ...... 54
Emergenza, procedure ............................. 93
Equipaggiamento ..................................... 41
Equipaggiamento consigliato................... 14
Estintore, controllo ................................... 60
Etichette, altre ............................................ 8
Etichette di pericolo ................................... 5
Etichette, importanti ................................... 4
F
Funzionamento della moto d’acqua......... 64
Funzionamento della moto d’acqua marcia indietro o in folle ....................... 70
Funzioni di comando moto d’acqua ........ 26
G
Galloccia .................................................. 43
Gavoni e cassettini portaoggetti, controlli ................................................. 60
Glossario, moto d’acqua.......................... 21
Golfare di prua ......................................... 43
Golfari di poppa ....................................... 43
Gradino di risalita ..................................... 42
Guasti, individuazione .............................. 90
Guida, posizione ...................................... 65
I
Imparare a conoscere la moto d’acqua ... 64
Imparare ad usare la moto d’acqua ......... 64
Impianto di alimentazione, controlli ......... 56
Indicatore di assetto ................................ 37
Indicatore di velocità ................................ 35
Indicatore senso di marcia ....................... 36
Interruttore di avviamento/
spegnimento del motore....................... 26
L
Leva dell’acceleratore, controlli ............... 59
UF6C70H0.book Page 97 Tuesday, November 9, 2021 12:45 PM
