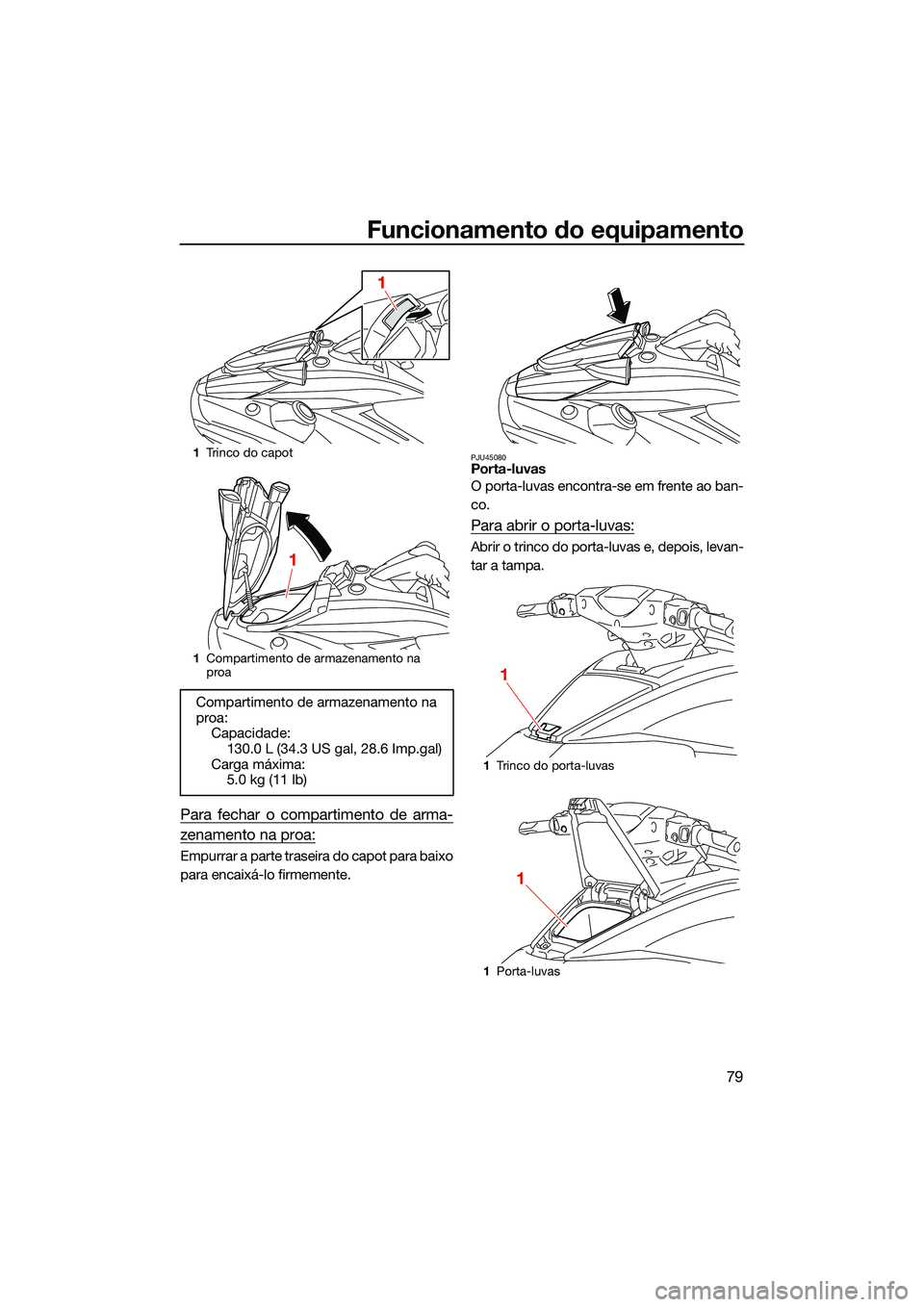

Funcionamento do equipamento
79
Para fechar o compartimento de arma-
zenamento na proa:
Empurrar a parte traseira do capot para baixo
para encaixá-lo firmemente.
PJU45080Porta-luvas
O porta-luvas encontra-se em frente ao ban-
co.
Para abrir o porta-luvas:
Abrir o trinco do porta-luvas e, depois, levan-
tar a tampa.
1Trinco do capot
1 Compartimento de armazenamento na
proa
Compartimento de armazenamento na
proa: Capacidade:
130.0 L (34.3 US gal, 28.6 Imp.gal)
Carga máxima: 5.0 kg (11 lb)
1
1
1Trinco do porta-luvas
1 Porta-luvas
1
1
UF3X73P0.book Page 79 Thursday, September 23, 2021 11:02 AM

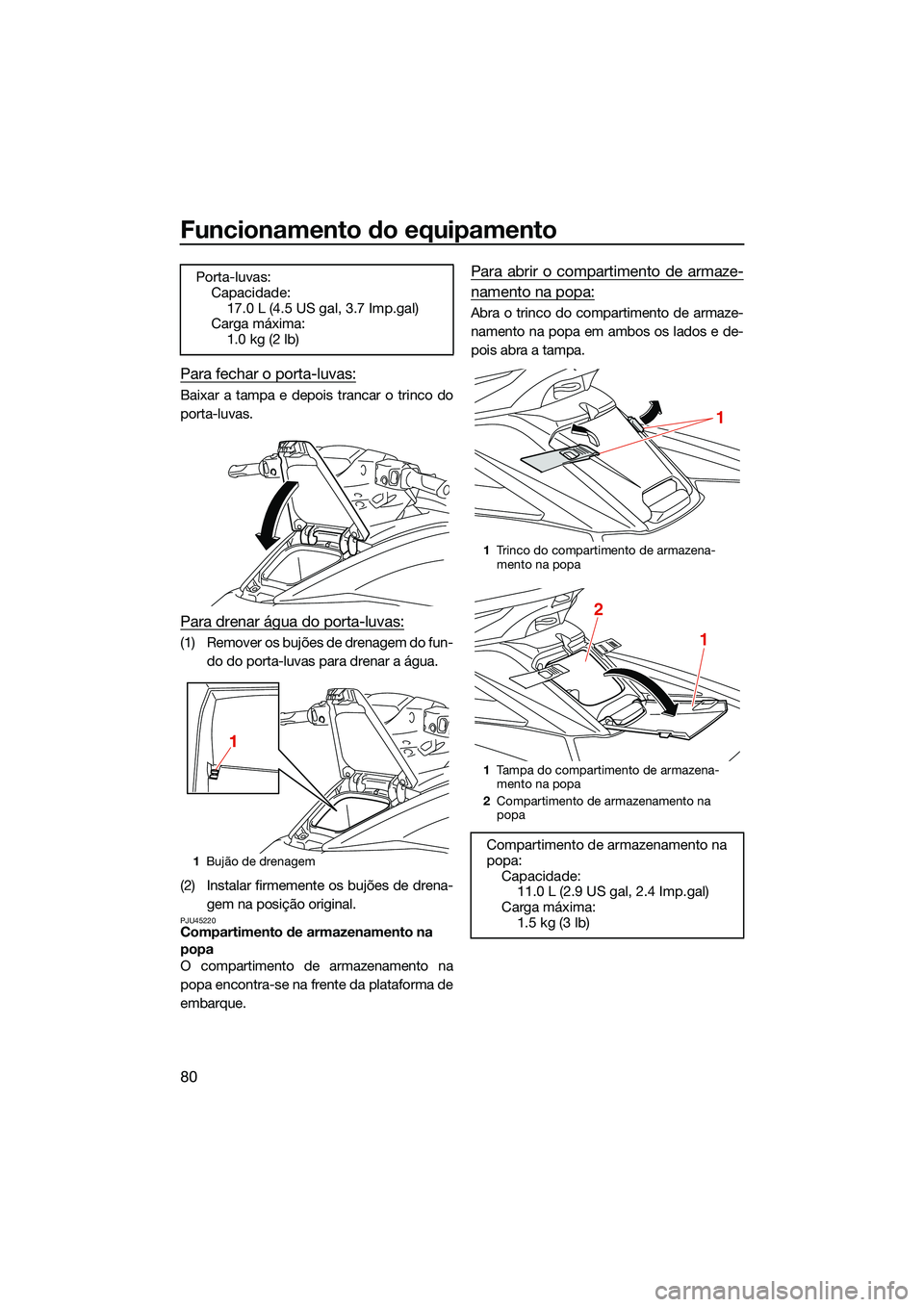

Funcionamento do equipamento
80
Para fechar o porta-luvas:
Baixar a tampa e depois trancar o trinco do
porta-luvas.
Para drenar água do porta-luvas:
(1) Remover os bujões de drenagem do fun-do do porta-luvas para drenar a água.
(2) Instalar firmemente os bujões de drena- gem na posição original.
PJU45220Compartimento de armazenamento na
popa
O compartimento de armazenamento na
popa encontra-se na frente da plataforma de
embarque.
Para abrir o compartimento de armaze-
namento na popa:
Abra o trinco do compartimento de armaze-
namento na popa em ambos os lados e de-
pois abra a tampa.
Porta-luvas:
Capacidade:
17.0 L (4.5 US gal, 3.7 Imp.gal)
Carga máxima: 1.0 kg (2 lb)
1Bujão de drenagem
1
1Trinco do compartimento de armazena-
mento na popa
1 Tampa do compartimento de armazena-
mento na popa
2 Compartimento de armazenamento na
popa
Compartimento de armazenamento na
popa:
Capacidade: 11.0 L (2.9 US gal, 2.4 Imp.gal)
Carga máxima: 1.5 kg (3 lb)
1
1
2
UF3X73P0.book Page 80 Thursday, September 23, 2021 11:02 AM

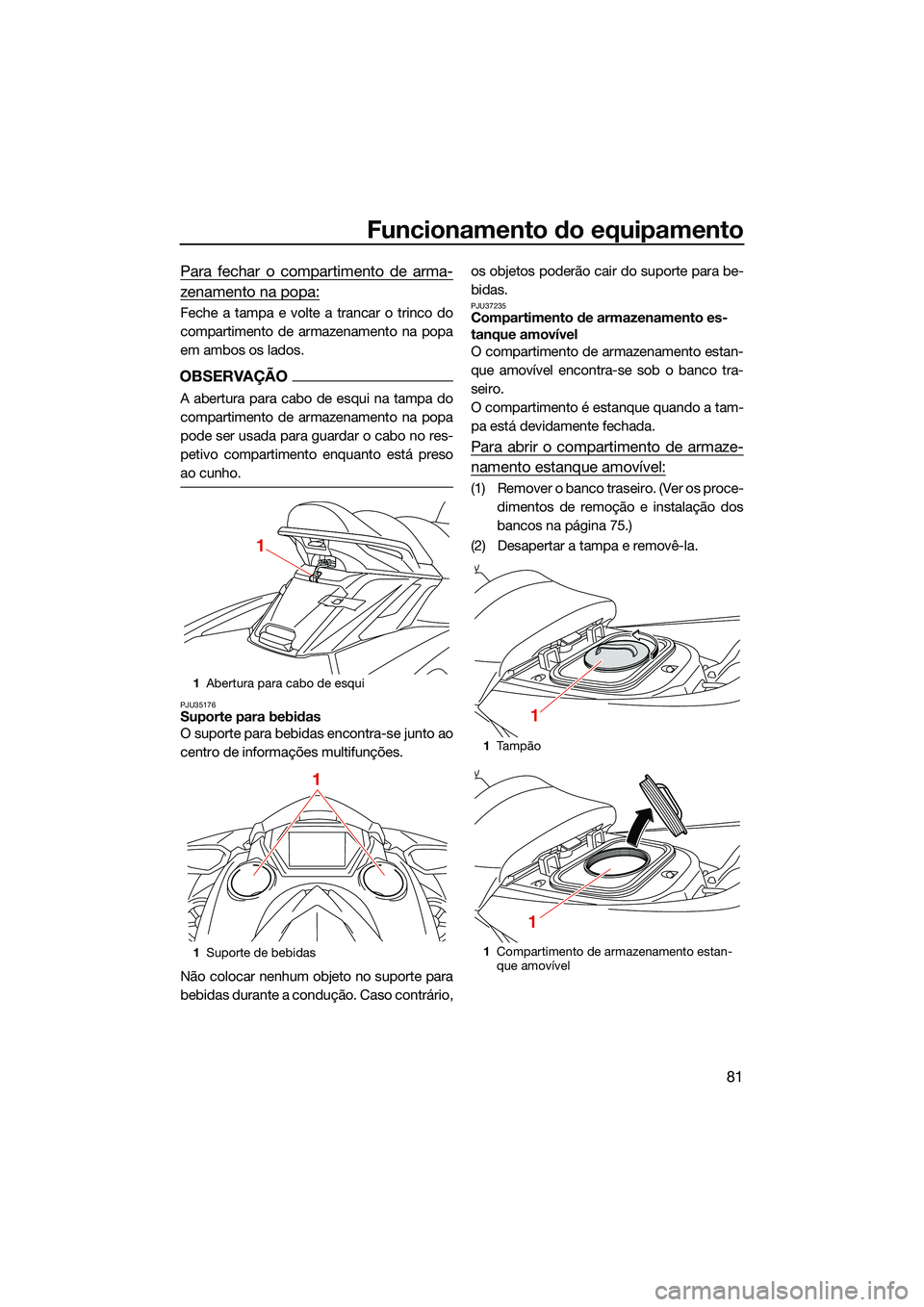

Funcionamento do equipamento
81
Para fechar o compartimento de arma-
zenamento na popa:
Feche a tampa e volte a trancar o trinco do
compartimento de armazenamento na popa
em ambos os lados.
OBSERVAÇÃO
A abertura para cabo de esqui na tampa do
compartimento de armazenamento na popa
pode ser usada para guardar o cabo no res-
petivo compartimento enquanto está preso
ao cunho.
PJU35176Suporte para bebidas
O suporte para bebidas encontra-se junto ao
centro de informações multifunções.
Não colocar nenhum objeto no suporte para
bebidas durante a condução. Caso contrário,os objetos poderão cair do suporte para be-
bidas.
PJU37235Compartimento de armazenamento es-
tanque amovível
O compartimento de armazenamento estan-
que amovível encontra-se sob o banco tra-
seiro.
O compartimento é estanque quando a tam-
pa está devidamente fechada.
Para abrir o compartimento de armaze-
namento estanque amovível:
(1) Remover o banco traseiro. (Ver os proce-
dimentos de remoção e instalação dos
bancos na página 75.)
(2) Desapertar a tampa e removê-la.
1 Abertura para cabo de esqui
1 Suporte de bebidas
1
1
1Ta m p ã o
1 Compartimento de armazenamento estan-
que amovível
1
1
UF3X73P0.book Page 81 Thursday, September 23, 2021 11:02 AM

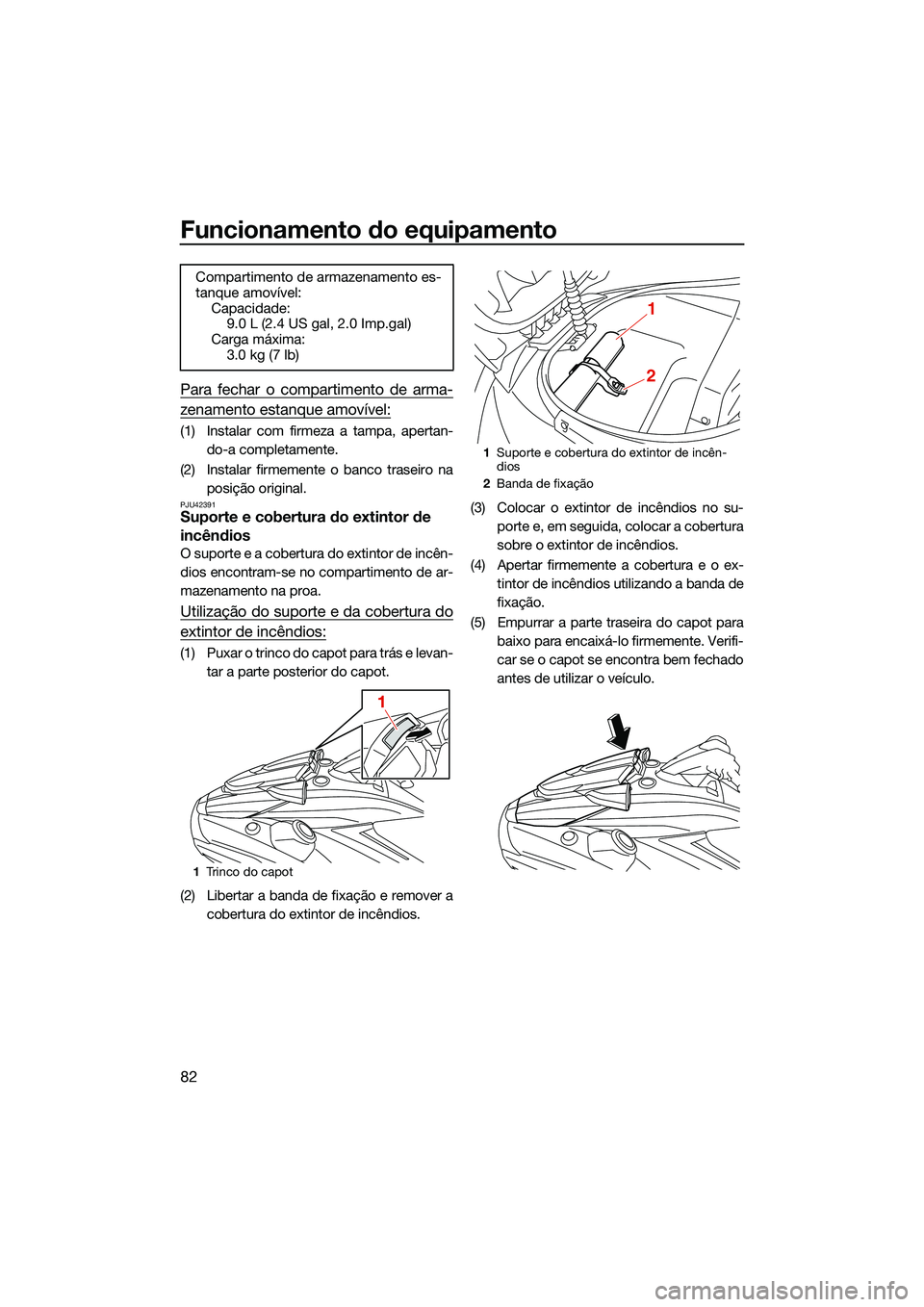

Funcionamento do equipamento
82
Para fechar o compartimento de arma-
zenamento estanque amovível:
(1) Instalar com firmeza a tampa, apertan-do-a completamente.
(2) Instalar firmemente o banco traseiro na posição original.
PJU42391Suporte e cobertura do extintor de
incêndios
O suporte e a cobertura do extintor de incên-
dios encontram-se no compartimento de ar-
mazenamento na proa.
Utilização do suporte e da cobertura do
extintor de incêndios:
(1) Puxar o trinco do capot para trás e levan-tar a parte posterior do capot.
(2) Libertar a banda de fixação e remover a cobertura do extintor de incêndios. (3) Colocar o extintor de incêndios no su-
porte e, em seguida, colocar a cobertura
sobre o extintor de incêndios.
(4) Apertar firmemente a cobertura e o ex- tintor de incêndios utilizando a banda de
fixação.
(5) Empurrar a parte traseira do capot para baixo para encaixá-lo firmemente. Verifi-
car se o capot se encontra bem fechado
antes de utilizar o veículo.
Compartimento de armazenamento es-
tanque amovível:
Capacidade:9.0 L (2.4 US gal, 2.0 Imp.gal)
Carga máxima:
3.0 kg (7 lb)
1Trinco do capot
1
1Suporte e cobertura do extintor de incên-
dios
2 Banda de fixação
1
2
UF3X73P0.book Page 82 Thursday, September 23, 2021 11:02 AM

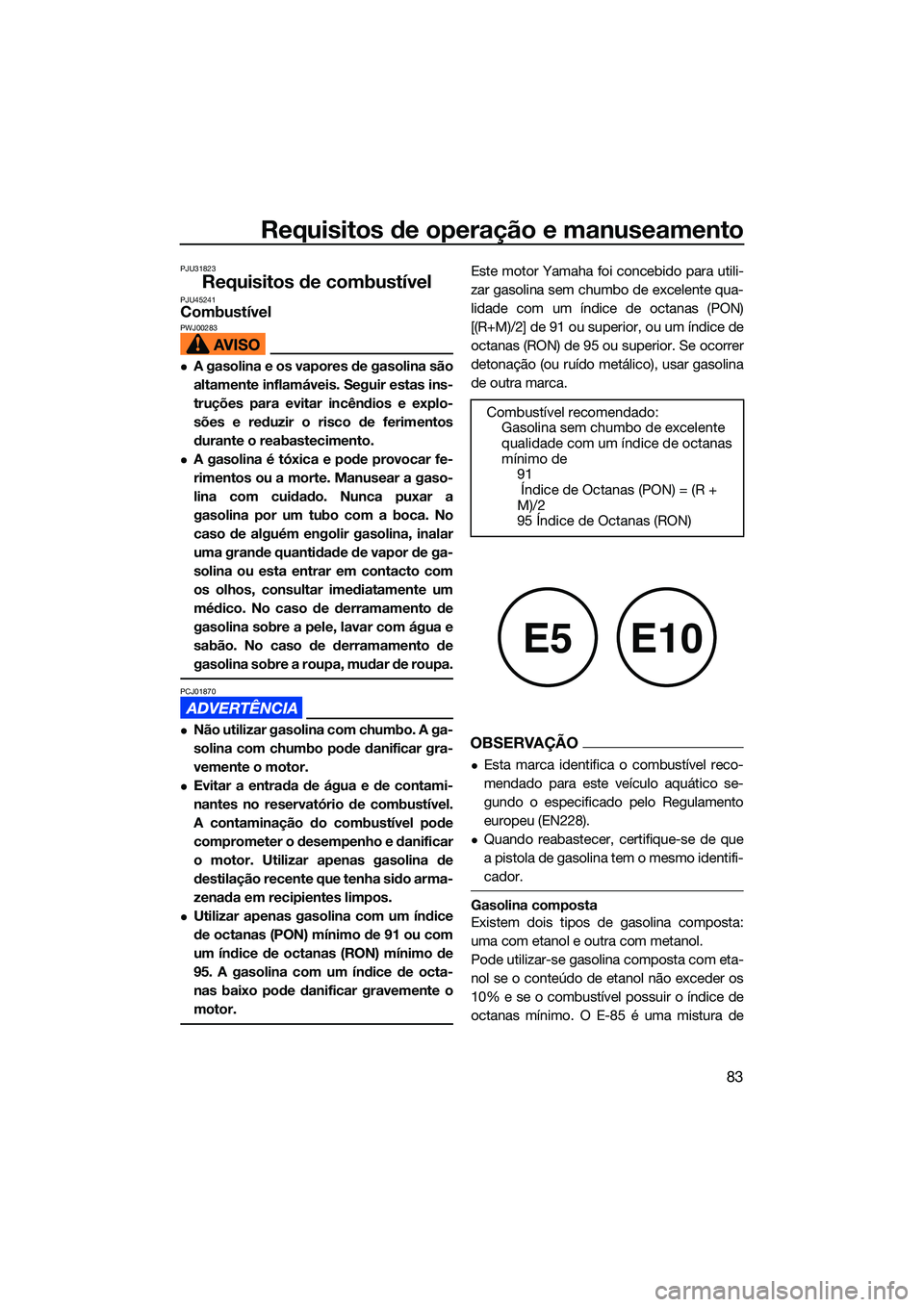

Requisitos de operação e manuseamento
83
PJU31823
Requisitos de combustívelPJU45241CombustívelPWJ00283
A gasolina e os vapores de gasolina são
altamente inflamáveis. Seguir estas ins-
truções para evitar incêndios e explo-
sões e reduzir o risco de ferimentos
durante o reabastecimento.
A gasolina é tóxica e pode provocar fe-
rimentos ou a morte. Manusear a gaso-
lina com cuidado. Nunca puxar a
gasolina por um tubo com a boca. No
caso de alguém engolir gasolina, inalar
uma grande quantidade de vapor de ga-
solina ou esta entrar em contacto com
os olhos, consultar imediatamente um
médico. No caso de derramamento de
gasolina sobre a pele, lavar com água e
sabão. No caso de derramamento de
gasolina sobre a roupa, mudar de roupa.
PCJ01870
Não utilizar gasolina com chumbo. A ga-
solina com chumbo pode danificar gra-
vemente o motor.
Evitar a entrada de água e de contami-
nantes no reservatório de combustível.
A contaminação do combustível pode
comprometer o desempenho e danificar
o motor. Utilizar apenas gasolina de
destilação recente que tenha sido arma-
zenada em recipientes limpos.
Utilizar apenas gasolina com um índice
de octanas (PON) mínimo de 91 ou com
um índice de octanas (RON) mínimo de
95. A gasolina com um índice de octa-
nas baixo pode danificar gravemente o
motor.
Este motor Yamaha foi concebido para utili-
zar gasolina sem chumbo de excelente qua-
lidade com um índice de octanas (PON)
[(R+M)/2] de 91 ou superior, ou um índice de
octanas (RON) de 95 ou superior. Se ocorrer
detonação (ou ruído metálico), usar gasolina
de outra marca.
OBSERVAÇÃO
Esta marca identifica o combustível reco-
mendado para este veículo aquático se-
gundo o especificado pelo Regulamento
europeu (EN228).
Quando reabastecer, certifique-se de que
a pistola de gasolina tem o mesmo identifi-
cador.
Gasolina composta
Existem dois tipos de gasolina composta:
uma com etanol e outra com metanol.
Pode utilizar-se gasolina composta com eta-
nol se o conteúdo de etanol não exceder os
10% e se o combustível possuir o índice de
octanas mínimo. O E-85 é uma mistura deCombustível recomendado:
Gasolina sem chumbo de excelente
qualidade com um índice de octanas
mínimo de 91
Índice de Octanas (PON) = (R +
M)/2
95 Índice de Octanas (RON)
E5E10
UF3X73P0.book Page 83 Thursday, September 23, 2021 11:02 AM

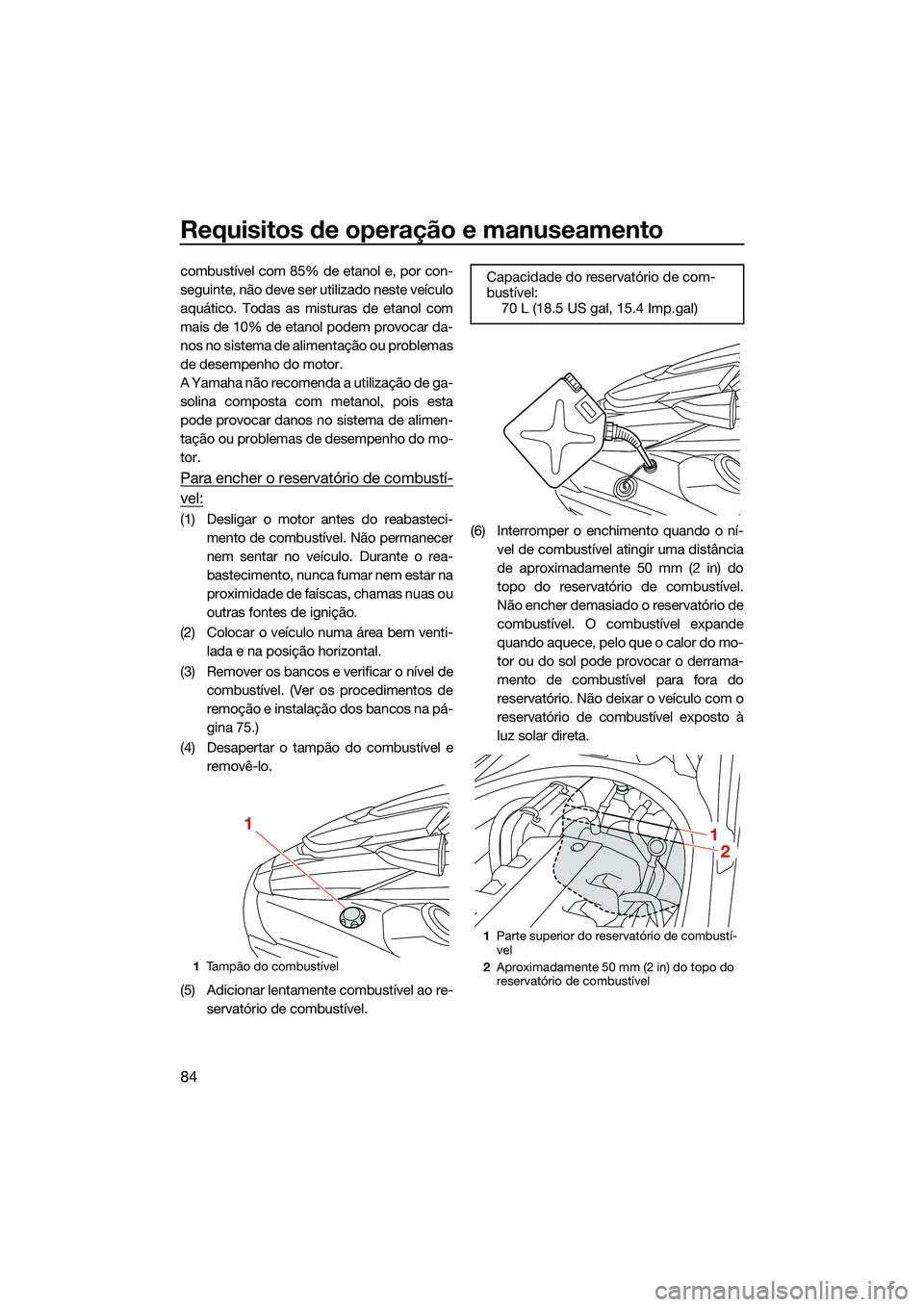

Requisitos de operação e manuseamento
84
combustível com 85% de etanol e, por con-
seguinte, não deve ser utilizado neste veículo
aquático. Todas as misturas de etanol com
mais de 10% de etanol podem provocar da-
nos no sistema de alimentação ou problemas
de desempenho do motor.
A Yamaha não recomenda a utilização de ga-
solina composta com metanol, pois esta
pode provocar danos no sistema de alimen-
tação ou problemas de desempenho do mo-
tor.
Para encher o reservatório de combustí-
vel:
(1) Desligar o motor antes do reabasteci-mento de combustível. Não permanecer
nem sentar no veículo. Durante o rea-
bastecimento, nunca fumar nem estar na
proximidade de faíscas, chamas nuas ou
outras fontes de ignição.
(2) Colocar o veículo numa área bem venti- lada e na posição horizontal.
(3) Remover os bancos e verificar o nível de combustível. (Ver os procedimentos de
remoção e instalação dos bancos na pá-
gina 75.)
(4) Desapertar o tampão do combustível e removê-lo.
(5) Adicionar lentamente combustível ao re- servatório de combustível. (6) Interromper o enchimento quando o ní-
vel de combustível atingir uma distância
de aproximadamente 50 mm (2 in) do
topo do reservatório de combustível.
Não encher demasiado o reservatório de
combustível. O combustível expande
quando aquece, pelo que o calor do mo-
tor ou do sol pode provocar o derrama-
mento de combustível para fora do
reservatório. Não deixar o veículo com o
reservatório de combustível exposto à
luz solar direta.
1Tampão do combustível
1
Capacidade do reservatório de com-
bustível:
70 L (18.5 US gal, 15.4 Imp.gal)
1 Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
2
1
UF3X73P0.book Page 84 Thursday, September 23, 2021 11:02 AM

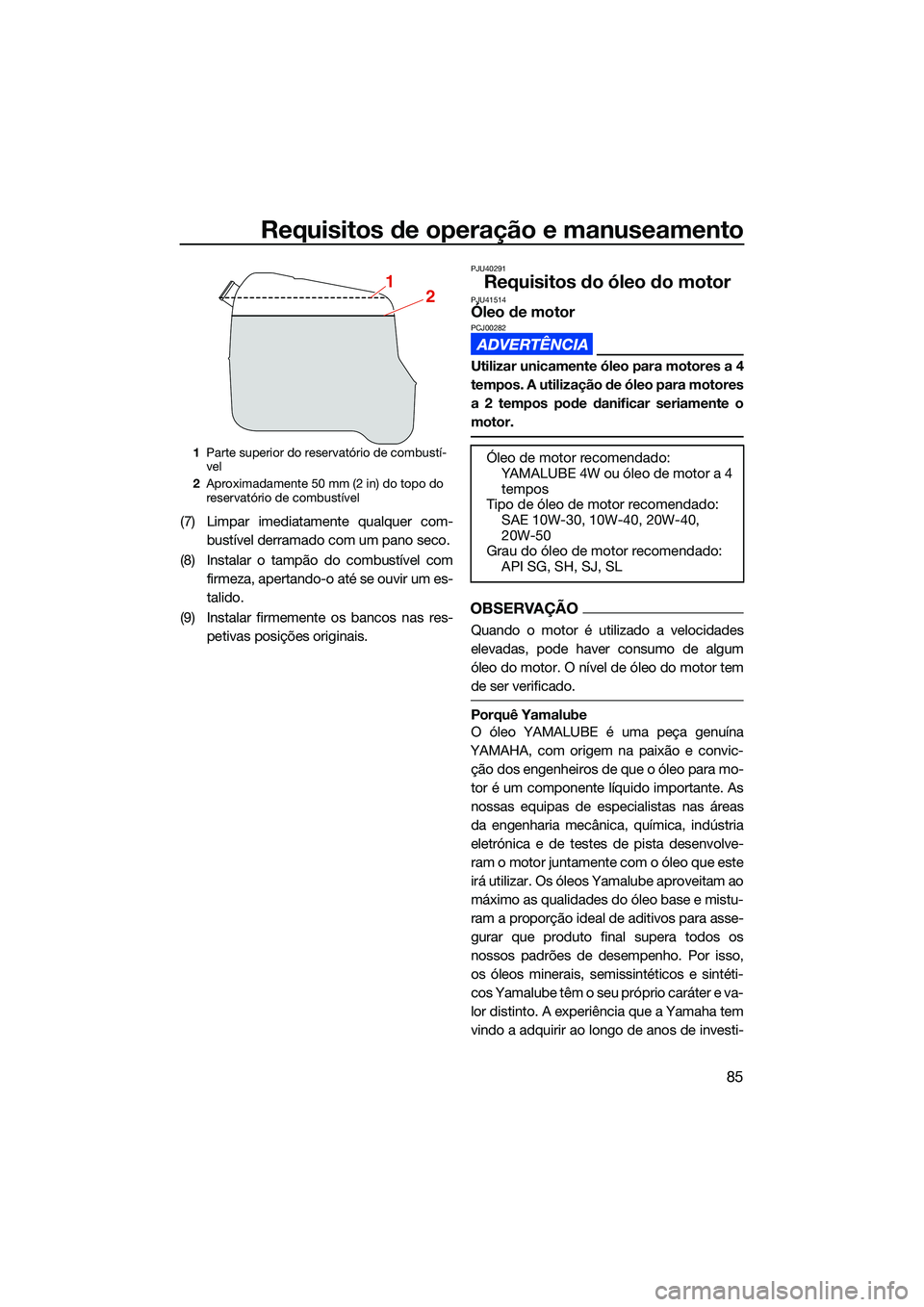

Requisitos de operação e manuseamento
85
(7) Limpar imediatamente qualquer com-bustível derramado com um pano seco.
(8) Instalar o tampão do combustível com firmeza, apertando-o até se ouvir um es-
talido.
(9) Instalar firmemente os bancos nas res- petivas posições originais.
PJU40291
Requisitos do óleo do motorPJU41514Óleo de motorPCJ00282
Utilizar unicamente óleo para motores a 4
tempos. A utilização de óleo para motores
a 2 tempos pode danificar seriamente o
motor.
OBSERVAÇÃO
Quando o motor é utilizado a velocidades
elevadas, pode haver consumo de algum
óleo do motor. O nível de óleo do motor tem
de ser verificado.
Porquê Yamalube
O óleo YAMALUBE é uma peça genuína
YAMAHA, com origem na paixão e convic- ção dos engenheiros de que o óleo para mo-
tor é um componente líquido importante. As
nossas equipas de especialistas nas áreas
da engenharia mecânica, química, indústria
eletrónica e de testes de pista desenvolve-
ram o motor juntamente com o óleo que este
irá utilizar. Os óleos Yamalube aproveitam ao
máximo as qualidades do óleo base e mistu-
ram a proporção ideal de aditivos para asse-
gurar que produto final supera todos os
nossos padrões de desempenho. Por isso,
os óleos minerais, semissintéticos e sintéti-
cos Yamalube têm o seu próprio caráter e va-
lor distinto. A experiência que a Yamaha tem
vindo a adquirir ao longo de anos de investi-
1 Parte superior do reservatório de combustí-
vel
2 Aproximadamente 50 mm (2 in) do topo do
reservatório de combustível
21
Óleo de motor recomendado:
YAMALUBE 4W ou óleo de motor a 4
tempos
Tipo de óleo de motor recomendado: SAE 10W-30, 10W-40, 20W-40,
20W-50
Grau do óleo de motor recomendado: API SG, SH, SJ, SL
UF3X73P0.book Page 85 Thursday, September 23, 2021 11:02 AM

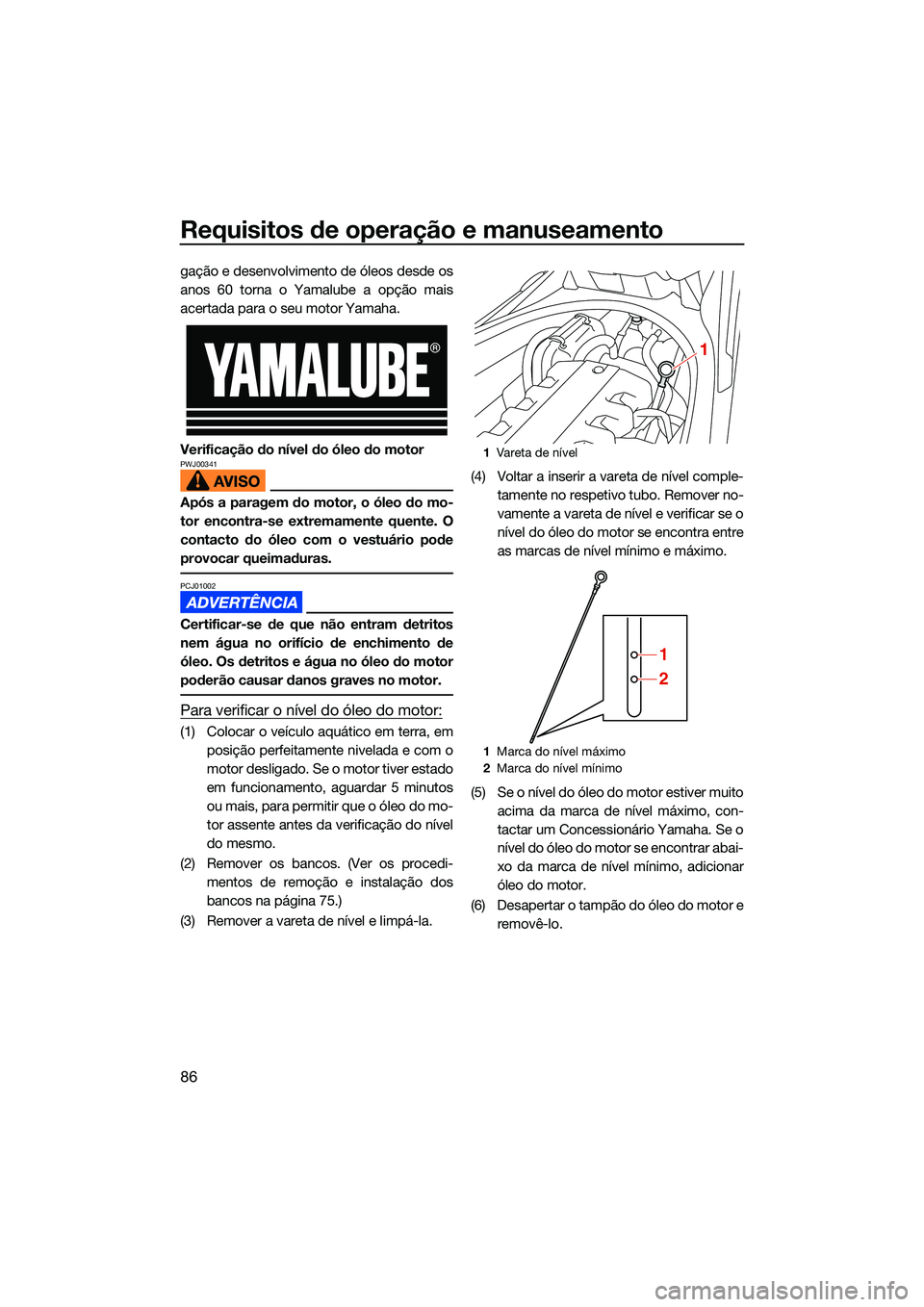

Requisitos de operação e manuseamento
86
gação e desenvolvimento de óleos desde os
anos 60 torna o Yamalube a opção mais
acertada para o seu motor Yamaha.
Verificação do nível do óleo do motor
PWJ00341
Após a paragem do motor, o óleo do mo-
tor encontra-se extremamente quente. O
contacto do óleo com o vestuário pode
provocar queimaduras.
PCJ01002
Certificar-se de que não entram detritos
nem água no orifício de enchimento de
óleo. Os detritos e água no óleo do motor
poderão causar danos graves no motor.
Para verificar o nível do óleo do motor:
(1) Colocar o veículo aquático em terra, emposição perfeitamente nivelada e com o
motor desligado. Se o motor tiver estado
em funcionamento, aguardar 5 minutos
ou mais, para permitir que o óleo do mo-
tor assente antes da verificação do nível
do mesmo.
(2) Remover os bancos. (Ver os procedi- mentos de remoção e instalação dos
bancos na página 75.)
(3) Remover a vareta de nível e limpá-la. (4) Voltar a inserir a vareta de nível comple-
tamente no respetivo tubo. Remover no-
vamente a vareta de nível e verificar se o
nível do óleo do motor se encontra entre
as marcas de nível mínimo e máximo.
(5) Se o nível do óleo do motor estiver muito acima da marca de nível máximo, con-
tactar um Concessionário Yamaha. Se o
nível do óleo do motor se encontrar abai-
xo da marca de nível mínimo, adicionar
óleo do motor.
(6) Desapertar o tampão do óleo do motor e removê-lo.
1Va ret a de n í v el
1 Marca do nível máximo
2 Marca do nível mínimo
1
1
2
UF3X73P0.book Page 86 Thursday, September 23, 2021 11:02 AM
