2022 YAMAHA FX SVHO Betriebsanleitungen (in German)

Betrieb
103

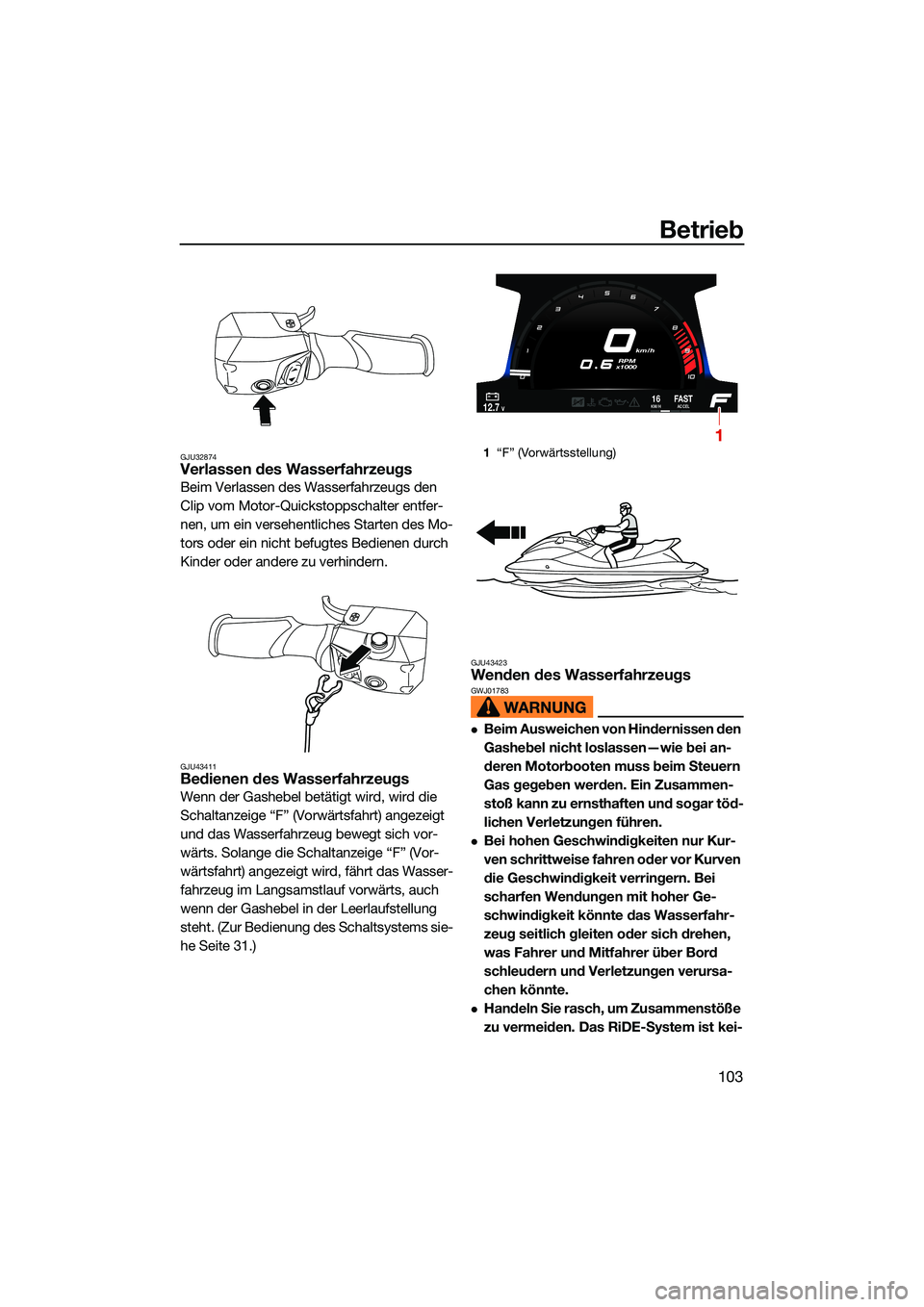

GJU32874Verlassen des Wasserfahrzeugs
Beim Verlassen des Wasserfahrzeugs den
Clip vom Motor-Quickstoppschalter entfer-
nen, um ein versehentliches Starten des Mo-
tors oder ein nicht befugtes Bedienen durch
Kinder oder andere zu verhindern.
GJU43411Bedienen des Wasserfahrzeugs
Wenn der Gashebel betätigt wird, wird die
Schaltanzeige “F” (Vorwärtsfahrt) angezeigt
und das Wasserfahrzeug bewegt sich vor-
wärts. Solange die Schaltanzeige “F” (Vor-
wärtsfahrt) angezeigt wird, fährt das Wasser-
fahrzeug im Langsamstlauf vorwärts, auch
wenn der Gashebel in der Leerlaufstellung
steht. (Zur Bedienung des Schaltsystems sie-
he Seite 31.)
GJU43423Wenden des WasserfahrzeugsGWJ01783
Beim Ausweichen von Hindernissen den
Gashebel nicht loslassen—wie bei an-
deren Motorbooten muss beim Steuern
Gas gegeben werden. Ein Zusammen-
stoß kann zu ernsthaften und sogar töd-
lichen Verletzungen führen.
Bei hohen Geschwindigkeiten nur Kur-
ven schrittweise fahren oder vor Kurven
die Geschwindigkeit verringern. Bei
scharfen Wendungen mit hoher Ge-
schwindigkeit könnte das Wasserfahr-
zeug seitlich gleiten oder sich drehen,
was Fahrer und Mitfahrer über Bord
schleudern und Verletzungen verursa-
chen könnte.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Das RiDE-System ist kei-
1“F” (Vorwärtsstellung)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3X73G0.book Page 103 Friday, September 24, 2021 1:58 PM

Betrieb
104

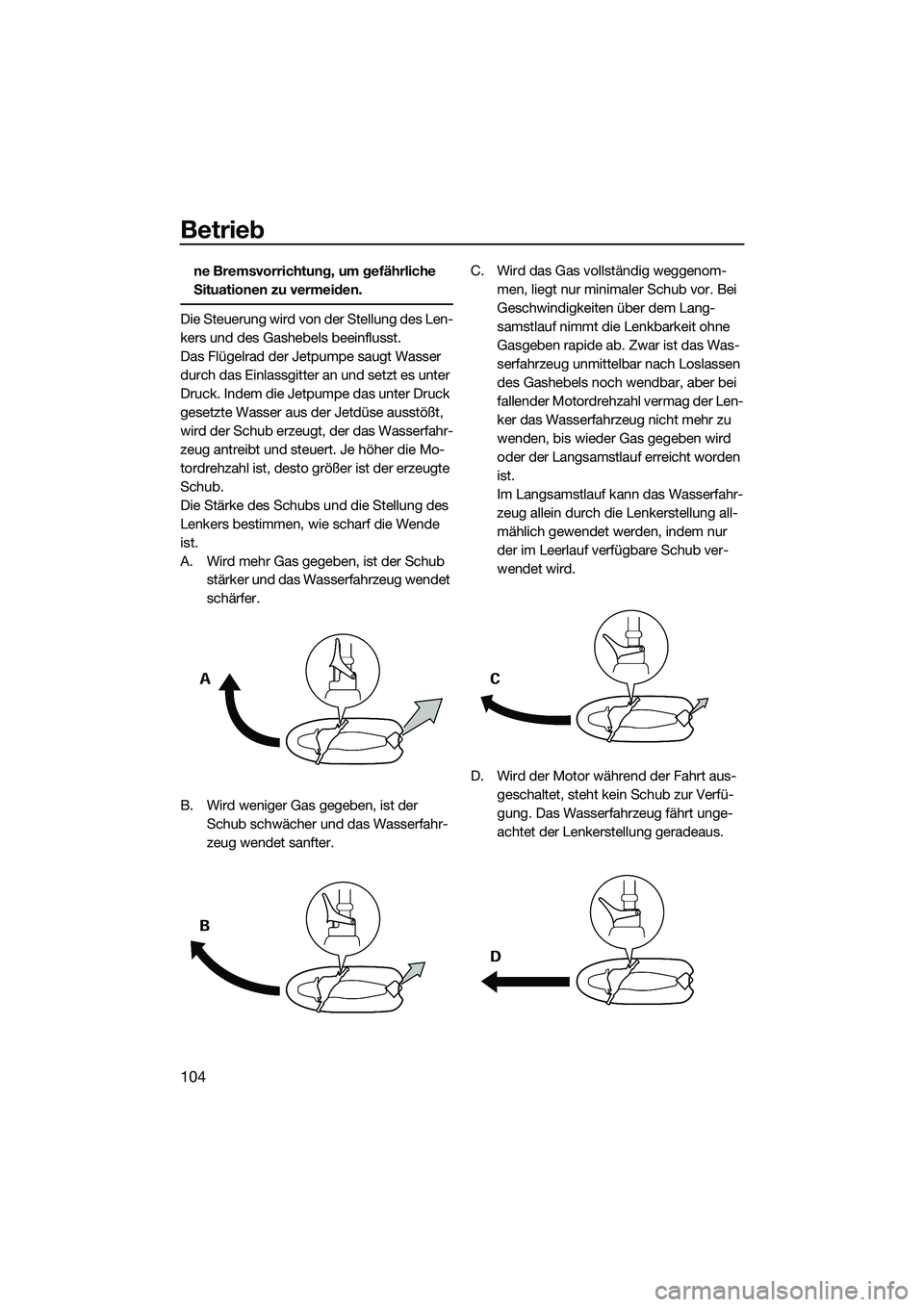

ne Bremsvorrichtung, um gefährliche
Situationen zu vermeiden.
Die Steuerung wird von der Stellung des Len-
kers und des Gashebels beeinflusst.
Das Flügelrad der Jetpumpe saugt Wasser
durch das Einlassgitter an und setzt es unter
Druck. Indem die Jetpumpe das unter Druck
gesetzte Wasser aus der Jetdüse ausstößt,
wird der Schub erzeugt, der das Wasserfahr-
zeug antreibt und steuert. Je höher die Mo-
tordrehzahl ist, desto größer ist der erzeugte
Schub.
Die Stärke des Schubs und die Stellung des
Lenkers bestimmen, wie scharf die Wende
ist.
A. Wird mehr Gas gegeben, ist der Schub stärker und das Wasserfahrzeug wendet
schärfer.
B. Wird weniger Gas gegeben, ist der Schub schwächer und das Wasserfahr-
zeug wendet sanfter. C. Wird das Gas vollständig weggenom-
men, liegt nur minimaler Schub vor. Bei
Geschwindigkeiten über dem Lang-
samstlauf nimmt die Lenkbarkeit ohne
Gasgeben rapide ab. Zwar ist das Was-
serfahrzeug unmittelbar nach Loslassen
des Gashebels noch wendbar, aber bei
fallender Motordrehzahl vermag der Len-
ker das Wasserfahrzeug nicht mehr zu
wenden, bis wieder Gas gegeben wird
oder der Langsamstlauf erreicht worden
ist.
Im Langsamstlauf kann das Wasserfahr-
zeug allein durch die Lenkerstellung all-
mählich gewendet werden, indem nur
der im Leerlauf verfügbare Schub ver-
wendet wird.
D. Wird der Motor während der Fahrt aus- geschaltet, steht kein Schub zur Verfü-
gung. Das Wasserfahrzeug fährt unge-
achtet der Lenkerstellung geradeaus.
UF3X73G0.book Page 104 Friday, September 24, 2021 1:58 PM

Betrieb
105

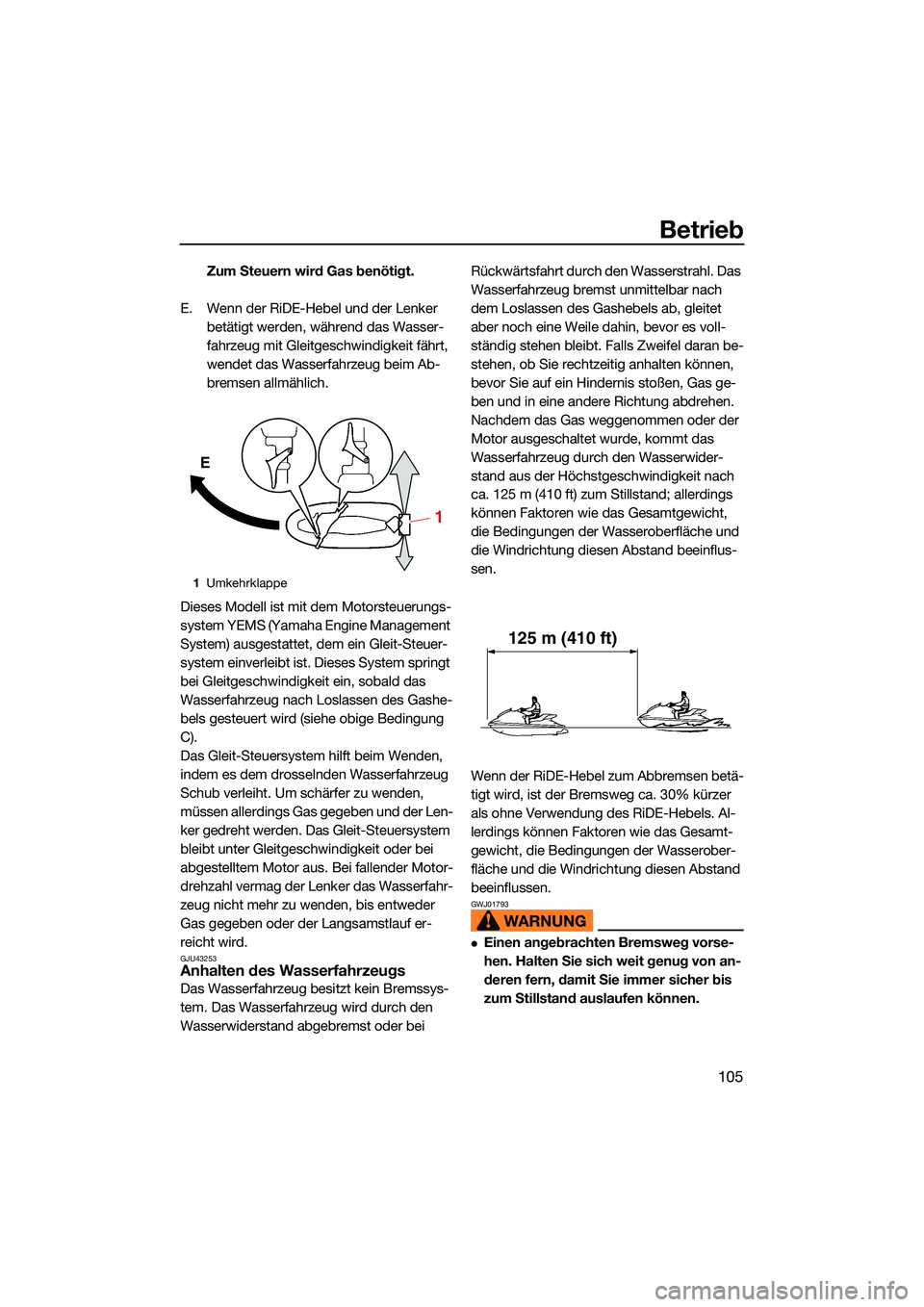

Zum Steuern wird Gas benötigt.
E. Wenn der RiDE-Hebel und der Lenker betätigt werden, während das Wasser-
fahrzeug mit Gleitgeschwindigkeit fährt,
wendet das Wasserfahrzeug beim Ab-
bremsen allmählich.
Dieses Modell ist mit dem Motorsteuerungs-
system YEMS (Yamaha Engine Management
System) ausgestattet, dem ein Gleit-Steuer-
system einverleibt ist. Dieses System springt
bei Gleitgeschwindigkeit ein, sobald das
Wasserfahrzeug nach Loslassen des Gashe-
bels gesteuert wird (siehe obige Bedingung
C).
Das Gleit-Steuersystem hilft beim Wenden,
indem es dem drosselnden Wasserfahrzeug
Schub verleiht. Um schärfer zu wenden,
müssen allerdings Gas gegeben und der Len-
ker gedreht werden. Das Gleit-Steuersystem
bleibt unter Gleitgeschwindigkeit oder bei
abgestelltem Motor aus. Bei fallender Motor-
drehzahl vermag der Lenker das Wasserfahr-
zeug nicht mehr zu wenden, bis entweder
Gas gegeben oder der Langsamstlauf er-
reicht wird.
GJU43253Anhalten des Wasserfahrzeugs
Das Wasserfahrzeug besitzt kein Bremssys-
tem. Das Wasserfahrzeug wird durch den
Wasserwiderstand abgebremst oder bei Rückwärtsfahrt durch den Wasserstrahl. Das
Wasserfahrzeug bremst unmittelbar nach
dem Loslassen des Gashebels ab, gleitet
aber noch eine Weile dahin, bevor es voll-
ständig stehen bleibt. Falls Zweifel daran be-
stehen, ob Sie rechtzeitig anhalten können,
bevor Sie auf ein Hindernis stoßen, Gas ge-
ben und in eine andere Richtung abdrehen.
Nachdem das Gas weggenommen oder der
Motor ausgeschaltet wurde, kommt das
Wasserfahrzeug durch den Wasserwider-
stand aus der Höchstgeschwindigkeit nach
ca. 125 m (410 ft) zum Stillstand; allerdings
können Faktoren wie das Gesamtgewicht,
die Bedingungen der Wasseroberfläche und
die Windrichtung diesen Abstand beeinflus-
sen.
Wenn der RiDE-Hebel zum Abbremsen betä-
tigt wird, ist der Bremsweg ca. 30% kürzer
als ohne Verwendung des RiDE-Hebels. Al-
lerdings können Faktoren wie das Gesamt-
gewicht, die Bedingungen der Wasserober-
fläche und die Windrichtung diesen Abstand
beeinflussen.
GWJ01793
Einen angebrachten Bremsweg vorse-
hen. Halten Sie sich weit genug von an-
deren fern, damit Sie immer sicher bis
zum Stillstand auslaufen können.
1
Umkehrklappe
E
1
125 m (410 ft)
UF3X73G0.book Page 105 Friday, September 24, 2021 1:58 PM

Betrieb
106

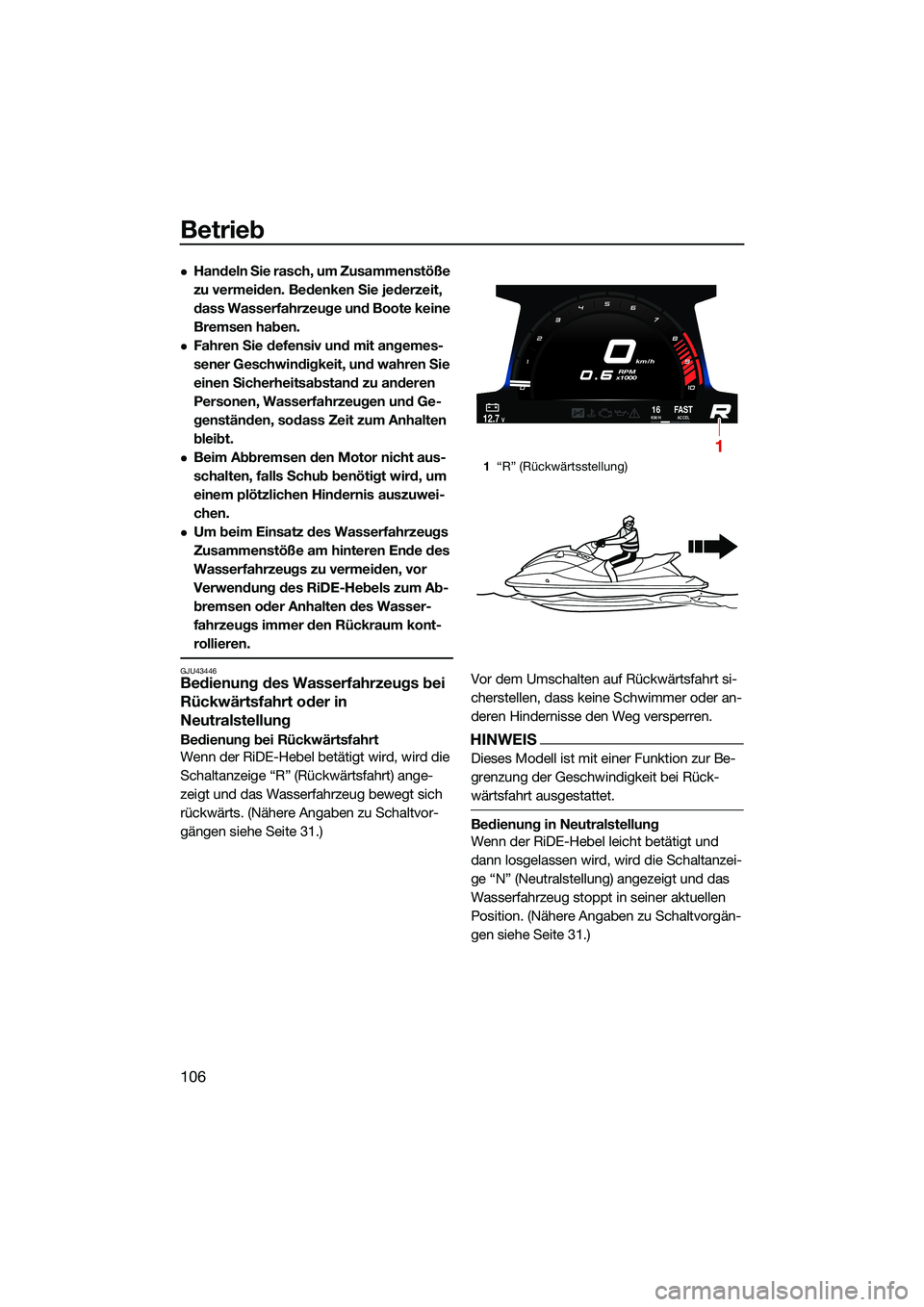

Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben.
Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu anderen
Personen, Wasserfahrzeugen und Ge-
genständen, sodass Zeit zum Anhalten
bleibt.
Beim Abbremsen den Motor nicht aus-
schalten, falls Schub benötigt wird, um
einem plötzlichen Hindernis auszuwei-
chen.
Um beim Einsatz des Wasserfahrzeugs
Zusammenstöße am hinteren Ende des
Wasserfahrzeugs zu vermeiden, vor
Verwendung des RiDE-Hebels zum Ab-
bremsen oder Anhalten des Wasser-
fahrzeugs immer den Rückraum kont-
rollieren.
GJU43446Bedienung des Wasserfahrzeugs bei
Rückwärtsfahrt oder in
Neutralstellung
Bedienung bei Rückwärtsfahrt
Wenn der RiDE-Hebel betätigt wird, wird die
Schaltanzeige “R” (Rückwärtsfahrt) ange-
zeigt und das Wasserfahrzeug bewegt sich
rückwärts. (Nähere Angaben zu Schaltvor-
gängen siehe Seite 31.)Vor dem Umschalten auf Rückwärtsfahrt si-
cherstellen, dass keine Schwimmer oder an-
deren Hindernisse den Weg versperren.HINWEIS
Dieses Modell ist mit einer Funktion zur Be-
grenzung der Geschwindigkeit bei Rück-
wärtsfahrt ausgestattet.
Bedienung in Neutralstellung
Wenn der RiDE-Hebel leicht betätigt und
dann losgelassen wird, wird die Schaltanzei-
ge “N” (Neutralstellung) angezeigt und das
Wasserfahrzeug stoppt in seiner aktuellen
Position. (Nähere Angaben zu Schaltvorgän-
gen siehe Seite 31.)
1
“R” (Rückwärtsstellung)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
UF3X73G0.book Page 106 Friday, September 24, 2021 1:58 PM

Betrieb
107

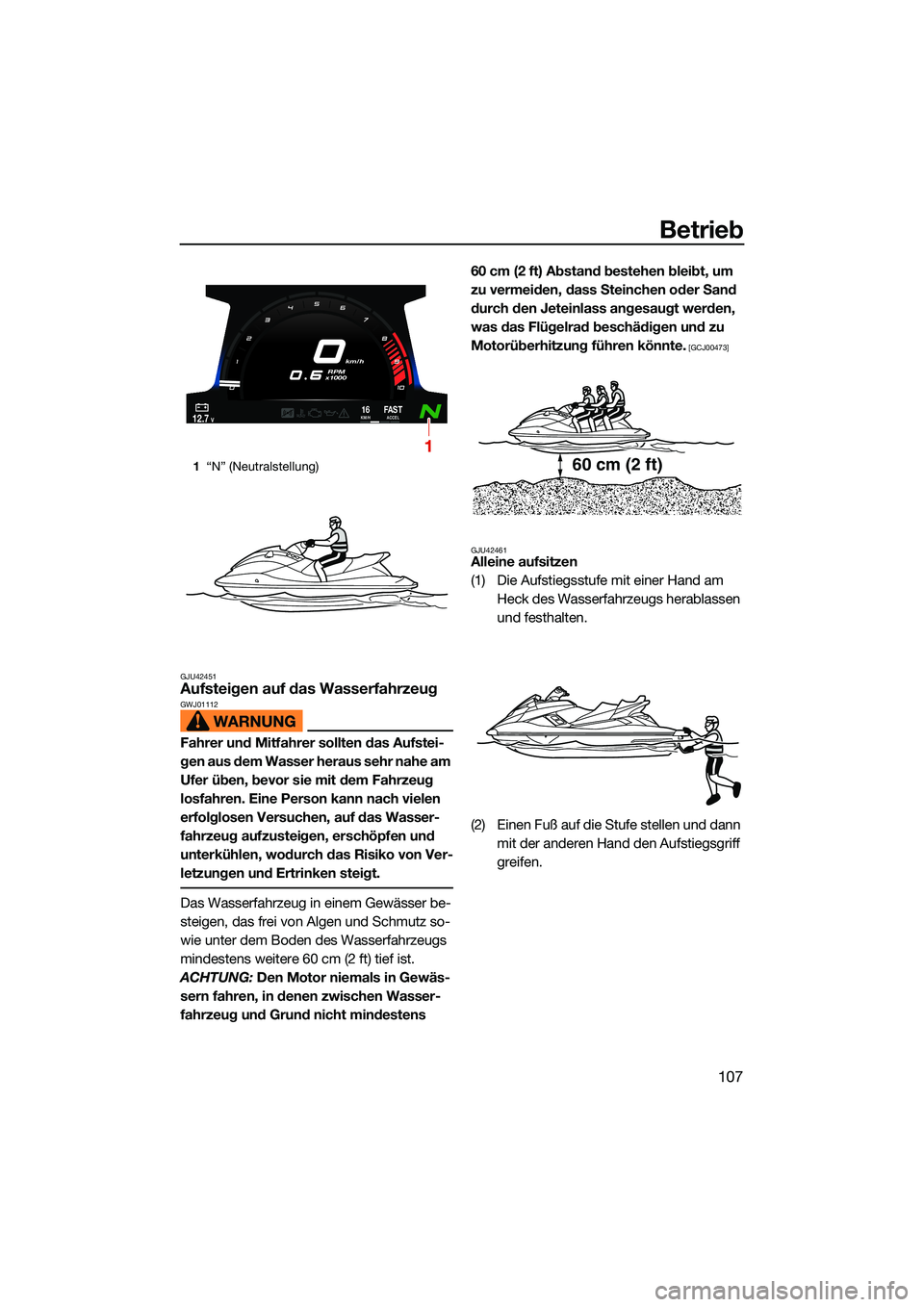

GJU42451Aufsteigen auf das WasserfahrzeugGWJ01112
Fahrer und Mitfahrer sollten das Aufstei-
gen aus dem Wasser heraus sehr nahe am
Ufer üben, bevor sie mit dem Fahrzeug
losfahren. Eine Person kann nach vielen
erfolglosen Versuchen, auf das Wasser-
fahrzeug aufzusteigen, erschöpfen und
unterkühlen, wodurch das Risiko von Ver-
letzungen und Ertrinken steigt.
Das Wasserfahrzeug in einem Gewässer be-
steigen, das frei von Algen und Schmutz so-
wie unter dem Boden des Wasserfahrzeugs
mindestens weitere 60 cm (2 ft) tief ist.
ACHTUNG: Den Motor niemals in Gewäs-
sern fahren, in denen zwischen Wasser-
fahrzeug und Grund nicht mindestens 60 cm (2 ft) Abstand bestehen bleibt, um
zu vermeiden, dass Steinchen oder Sand
durch den Jeteinlass angesaugt werden,
was das Flügelrad beschädigen und zu
Motorüberhitzung führen könnte.
[GCJ00473]
GJU42461
Alleine aufsitzen
(1) Die Aufstiegsstufe mit einer Hand am Heck des Wasserfahrzeugs herablassen
und festhalten.
(2) Einen Fuß auf die Stufe stellen und dann mit der anderen Hand den Aufstiegsgriff
greifen.
1“N” (Neutralstellung)
km/h
RPM
x1000
12.7V16KM/HFA S TACCEL
1
60 cm (2 ft)
UF3X73G0.book Page 107 Friday, September 24, 2021 1:58 PM

Betrieb
108

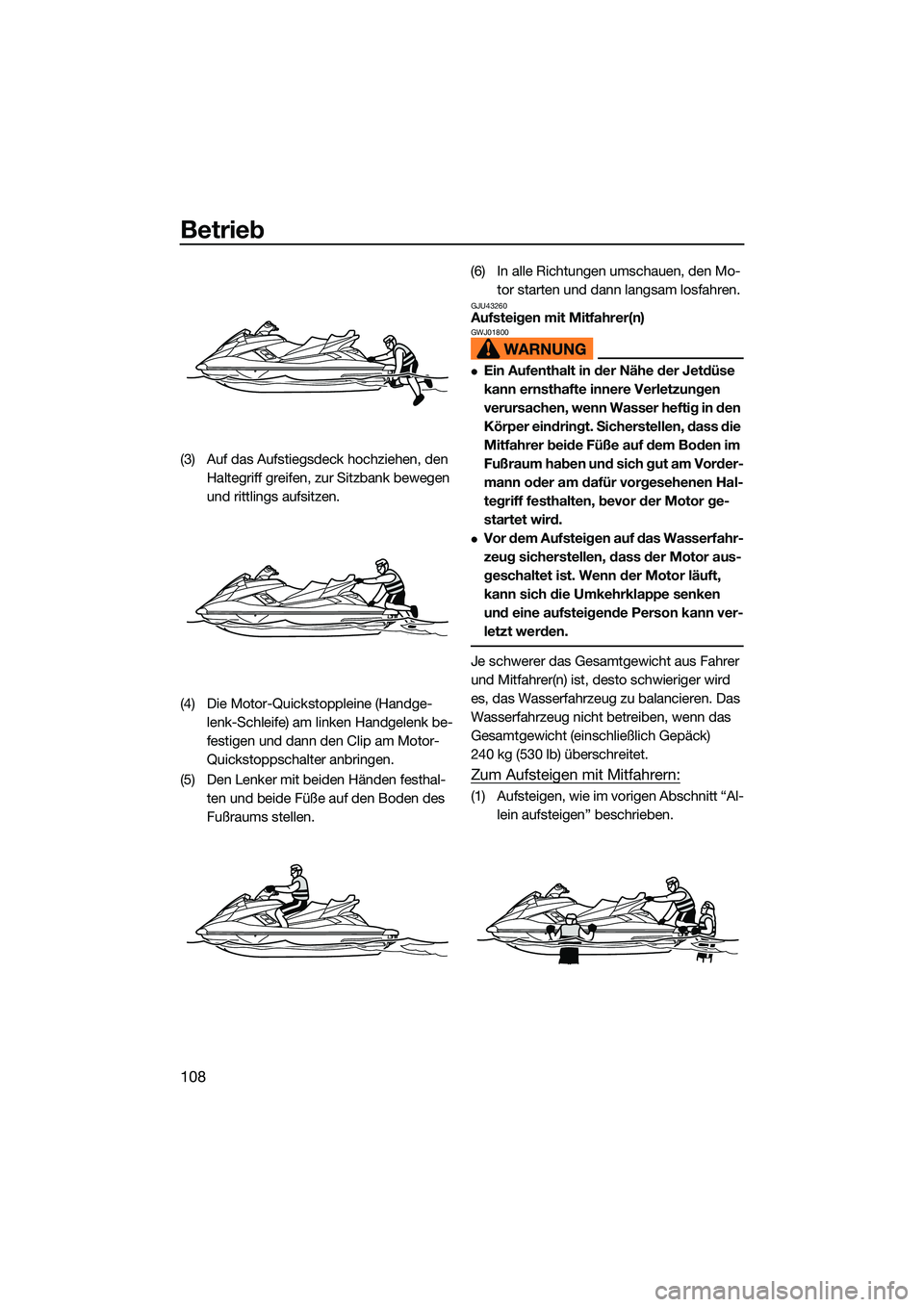

(3) Auf das Aufstiegsdeck hochziehen, den Haltegriff greifen, zur Sitzbank bewegen
und rittlings aufsitzen.
(4) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(5) Den Lenker mit beiden Händen festhal- ten und beide Füße auf den Boden des
Fußraums stellen. (6) In alle Richtungen umschauen, den Mo-
tor starten und dann langsam losfahren.
GJU43260Aufsteigen mit Mitfahrer(n)GWJ01800
Ein Aufenthalt in der Nähe der Jetdüse
kann ernsthafte innere Verletzungen
verursachen, wenn Wasser heftig in den
Körper eindringt. Sicherstellen, dass die
Mitfahrer beide Füße auf dem Boden im
Fußraum haben und sich gut am Vorder-
mann oder am dafür vorgesehenen Hal-
tegriff festhalten, bevor der Motor ge-
startet wird.
Vor dem Aufsteigen auf das Wasserfahr-
zeug sicherstellen, dass der Motor aus-
geschaltet ist. Wenn der Motor läuft,
kann sich die Umkehrklappe senken
und eine aufsteigende Person kann ver-
letzt werden.
Je schwerer das Gesamtgewicht aus Fahrer
und Mitfahrer(n) ist, desto schwieriger wird
es, das Wasserfahrzeug zu balancieren. Das
Wasserfahrzeug nicht betreiben, wenn das
Gesamtgewicht (einschließlich Gepäck)
240 kg (530 lb) überschreitet.
Zum Aufsteigen mit Mitfahrern:
(1) Aufsteigen, wie im vorigen Abschnitt “Al-lein aufsteigen” beschrieben.
UF3X73G0.book Page 108 Friday, September 24, 2021 1:58 PM

Betrieb
109

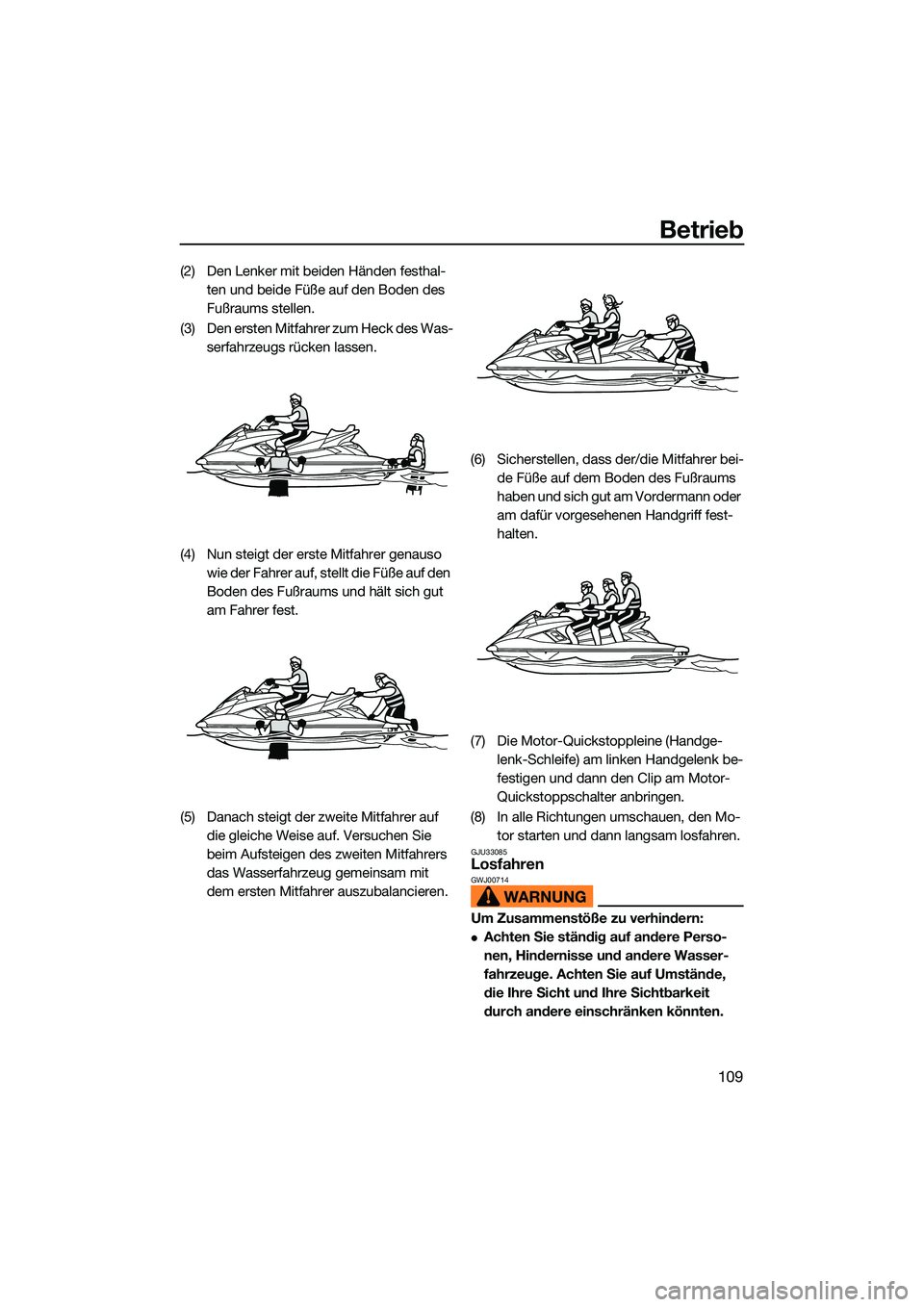

(2) Den Lenker mit beiden Händen festhal-ten und beide Füße auf den Boden des
Fußraums stellen.
(3) Den ersten Mitfahrer zum Heck des Was- serfahrzeugs rücken lassen.
(4) Nun steigt der erste Mitfahrer genauso wie der Fahrer auf, stellt die Füße auf den
Boden des Fußraums und hält sich gut
am Fahrer fest.
(5) Danach steigt der zweite Mitfahrer auf die gleiche Weise auf. Versuchen Sie
beim Aufsteigen des zweiten Mitfahrers
das Wasserfahrzeug gemeinsam mit
dem ersten Mitfahrer auszubalancieren. (6) Sicherstellen, dass der/die Mitfahrer bei-
de Füße auf dem Boden des Fußraums
haben und sich gut am Vordermann oder
am dafür vorgesehenen Handgriff fest-
halten.
(7) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(8) In alle Richtungen umschauen, den Mo- tor starten und dann langsam losfahren.
GJU33085LosfahrenGWJ00714
Um Zusammenstöße zu verhindern:
Achten Sie ständig auf andere Perso-
nen, Hindernisse und andere Wasser-
fahrzeuge. Achten Sie auf Umstände,
die Ihre Sicht und Ihre Sichtbarkeit
durch andere einschränken könnten.
UF3X73G0.book Page 109 Friday, September 24, 2021 1:58 PM

Betrieb
110

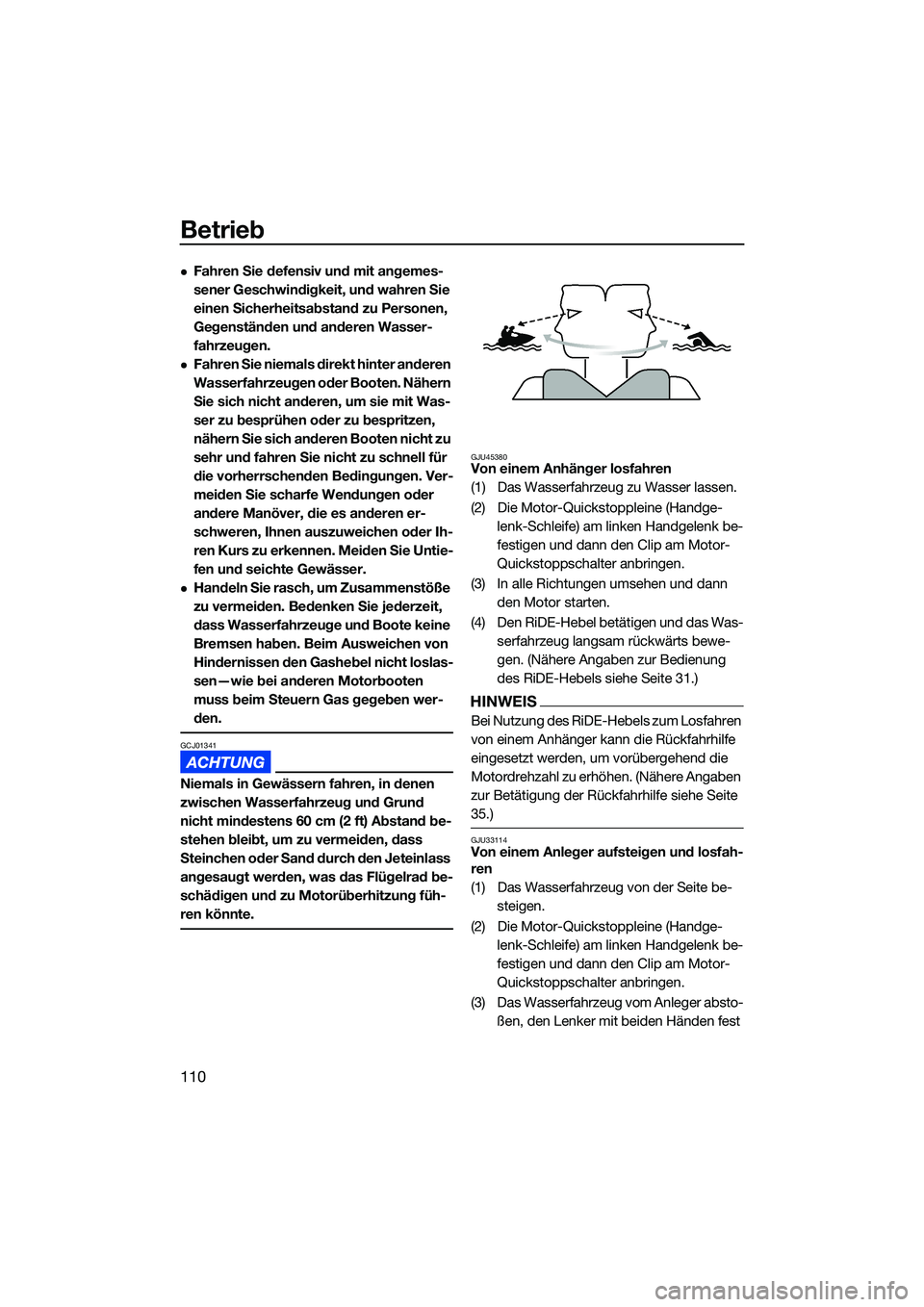

Fahren Sie defensiv und mit angemes-
sener Geschwindigkeit, und wahren Sie
einen Sicherheitsabstand zu Personen,
Gegenständen und anderen Wasser-
fahrzeugen.
Fahren Sie niemals direkt hinter anderen
Wasserfahrzeugen oder Booten. Nähern
Sie sich nicht anderen, um sie mit Was-
ser zu besprühen oder zu bespritzen,
nähern Sie sich anderen Booten nicht zu
sehr und fahren Sie nicht zu schnell für
die vorherrschenden Bedingungen. Ver-
meiden Sie scharfe Wendungen oder
andere Manöver, die es anderen er-
schweren, Ihnen auszuweichen oder Ih-
ren Kurs zu erkennen. Meiden Sie Untie-
fen und seichte Gewässer.
Handeln Sie rasch, um Zusammenstöße
zu vermeiden. Bedenken Sie jederzeit,
dass Wasserfahrzeuge und Boote keine
Bremsen haben. Beim Ausweichen von
Hindernissen den Gashebel nicht loslas-
sen—wie bei anderen Motorbooten
muss beim Steuern Gas gegeben wer-
den.
GCJ01341
Niemals in Gewässern fahren, in denen
zwischen Wasserfahrzeug und Grund
nicht mindestens 60 cm (2 ft) Abstand be-
stehen bleibt, um zu vermeiden, dass
Steinchen oder Sand durch den Jeteinlass
angesaugt werden, was das Flügelrad be-
schädigen und zu Motorüberhitzung füh-
ren könnte.
GJU45380Von einem Anhänger losfahren
(1) Das Wasserfahrzeug zu Wasser lassen.
(2) Die Motor-Quickstoppleine (Handge-lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) In alle Richtungen umsehen und dann den Motor starten.
(4) Den RiDE-Hebel betätigen und das Was- serfahrzeug langsam rückwärts bewe-
gen. (Nähere Angaben zur Bedienung
des RiDE-Hebels siehe Seite 31.)
HINWEIS
Bei Nutzung des RiDE-Hebels zum Losfahren
von einem Anhänger kann die Rückfahrhilfe
eingesetzt werden, um vorübergehend die
Motordrehzahl zu erhöhen. (Nähere Angaben
zur Betätigung der Rückfahrhilfe siehe Seite
35.)
GJU33114Von einem Anleger aufsteigen und losfah-
ren
(1) Das Wasserfahrzeug von der Seite be-steigen.
(2) Die Motor-Quickstoppleine (Handge- lenk-Schleife) am linken Handgelenk be-
festigen und dann den Clip am Motor-
Quickstoppschalter anbringen.
(3) Das Wasserfahrzeug vom Anleger absto- ßen, den Lenker mit beiden Händen fest
UF3X73G0.book Page 110 Friday, September 24, 2021 1:58 PM
