2022 TOYOTA YARIS CROSS sensor

227
4 4-5. Utilização dos sistemas de apoio à condução
Condução
AV I S O
Para evitar uma avaria no sensor
do radar
Cumpra com as seguintes precauções.
Caso contrário, o sensor do radar
pode não funcionar devidamente.
Como consequência poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o sensor do radar e o
emblema da grelha da frente sem-
pre limpos.
Sensor do radar
Tampa do sensor do radar
Se a parte da frente do sensor do
radar ou a parte da frente ou traseira
do emblema da grelha estiver suja ou
coberta com gotas de água, neve,
etc., limpe-a.
Limpe o sensor do radar e o emblema
da grelha com um pano macio para
não os danificar.
Não afixe acessórios, autocolantes,
(incluindo autocolantes transparen-
tes), ou outros itens no sensor do
radar, emblema da grelha nem nas
respetivas áreas circundantes.
Não exponha o sensor do radar
nem a respetiva área circundante a
um impacto forte.
Se o sensor do radar, grelha da
frente ou para-choques da frente for
submetido a um impacto forte, leve
o veículo a um concessionário
Toyota autorizado, reparador Toyota
autorizado ou a qualquer reparador
da sua confiança para que este pro-
ceda a uma inspeção.
Não desmonte o sensor do radar.
Não altere nem pinte o sensor do
radar nem o emblema da grelha.
Nos casos que se seguem, o sensor
do radar tem de ser calibrado. Para
mais detalhes contacte um conces-
sionário Toyota autorizado, repara-
dor Toyota autorizado ou qualquer
reparador da sua confiança.
• Quando remover e instalar ou subs-
tituir o sensor do radar ou a grelha
da frente
• Quando substituir o para-choques
da frente
Para evitar avarias na câmara da
frente
Cumpra com as seguintes precauções.
Caso contrário, a câmara da frente
pode não funcionar devidamente.
Como consequência, poderá ocorrer
um acidente, resultando em morte ou
ferimentos graves.
Mantenha o para-brisas sempre limpo.
• Se o para-brisas estiver sujo ou
coberto com uma película oleosa,
gotículas de água, neve, etc., limpe-o.
• Se tiver aplicado um revestimento
de vidro no para-brisas, ainda será
necessário usar os limpa-para-bri-
sas para remover as gotículas de
água, etc. da área do para-brisas
em frente à câmara da frente.
• Se o lado interior do para-brisas
onde está instalada a câmara da
frente estiver sujo, contacte um con-
cessionário Toyota autorizado, repa-
rador Toyota autorizado ou qualquer
reparador da sua confiança.

2284-5. Utilização dos sistemas de apoio à condução
AV I S O
Não afixe objetos, tais como autoco-
lantes, autocolantes transparentes,
etc., no lado exterior do para-brisas
em frente à câmara da frente (área
sombreada na ilustração).
A partir da parte superior do para-
-brisas até, aproximadamente, 1
cm abaixo da parte inferior do
sensor da câmara
20 cm, aproximadamente
(Aproximadamente 10 cm para a
direita e para a esquerda a partir
do centro da câmara da frente)
Se a parte do para-brisas em frente
à câmara da frente estiver emba-
ciada ou coberta com condensação
ou gelo, use o desembaciador do
para-brisas para remover o emba-
ciamento, condensação ou gelo.
(P.352)
Se o limpa-para-brisas não remover
devidamente as gotas de água da
área do para-brisas em frente à
câmara da frente, substitua as res-
petivas escovas ou borrachas.
Não aplique coloração no vidro do
para-brisas.
Substitua o para-brisas se este esti-
ver danificado ou estalado.
Depois de substituir o para-brisas, é
necessário calibrar a câmara da
frente. Para mais detalhes, contacte
um concessionário Toyota autori-
zado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
Não permita que líquidos entrem em
contacto com a câmara da frente.
Não permita que luzes brilhantes inci-
dam sobre a câmara da frente.
Não suje nem danifique a câmara da
frente.
Quando limpar o interior do para--bri-
sas, não permita que o líquido de lim-
peza de vidros entre em contacto
com a lente. Para além disso, não
toque na lente.
Se a lente estiver suja ou danificada,
contacte um concessionário Toyota
autorizado, reparador Toyota autori-
zado ou qualquer reparador da sua
confiança.
Não submeta a câmara da frente a um
impacto forte.
Não altere a posição de instalação
nem direção da câmara da frente e
não a remova.
Não desmonte a câmara da frente.
Não altere nenhum componente do
veículo que esteja próximo da câmara
da frente (espelho retrovisor interior,
etc.) ou do tejadilho.
Não aplique nenhum acessório no
capot, grelha da frente ou no
para--choques da frente que possa
obstruir a câmara. Para detalhes, con-
tacte um concessionário Toyota auto-
rizado, reparador Toyota autorizado
ou qualquer reparador da sua con-
fiança.
Se colocar uma prancha de surf ou
outro objeto longo sobre o tejadilho,
certifique-se que este não fica a obs-
truir a câmara da frente.
Não altere os faróis nem as outras
luzes.

229
4 4-5. Utilização dos sistemas de apoio à condução
Condução
 Se for exibida uma mensagem de aviso no mostrador de informações múltiplas
O sistema pode estar temporariamente indisponível ou pode estar avariado.
Nas seguintes situações, execute as ações especificadas na tabela. Quando as
condições de funcionamento normal forem detetadas, a mensagem desaparece e
o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
Nas condições que se seguem, se a situação tiver alterado (ou se o veículo tiver
circulado durante algum tempo) e as condições normais de funcionamento forem
SituaçãoAções
Quando a área à volta do sensor estiver
coberta com sujidade, humidade (emba-
ciada, com condensação, gelo, etc.) ou
outro tipo de impurezasara limpar a parte do para-brisas à frente
da câmara da frente, utilize o limpa-
-para--brisas ou o desembaciador do sis-
tema do ar condicionado (P.352).
Quando a temperatura à volta da câmara
da frente estiver fora da área operacio-
nal, tal como quando o veículo está ao
sol ou num ambiente extremamente frio
Se a câmara da frente estiver quente, tal
como após o veículo ter estado estacio-
nado ao sol, use o ar condicionado para
diminuir a temperatura à volta da câmara
da frente.
Se utilizar um tapa-sol quando o veículo
estiver estacionado, dependendo do tipo
utilizado, a luz solar refletida pode fazer
com que a temperatura da câmara da
frente fique excessivamente elevada.
Se a câmara da frente estiver fria, tal
como depois do veículo ter estado esta-
cionado num ambiente extremamente
frio, utilize o ar condicionado para
aumentar a temperatura à volta da
câmara da frente.
A área à frente da câmara da frente está
obstruída, como quando o capot está
aberto ou um autocolante está preso no
para-brisas em frente à câmara da frente
Feche o capot, retire o autocolante, etc.
para remover a obstrução.
Se for exibida a mensagem “Pre-Colli-
sion System Radar In Self Calibration
Unavailable See Owner’s Manual”
(Auto--calibração do sistema de radar de
pré--colisão indisponível Consulte o
Manual do Proprietário).
Verifique se existem impurezas ou outros
materiais no sensor do radar e respetiva
tampa. Se for o caso, remova--as.

2304-5. Utilização dos sistemas de apoio à condução
detetadas, a mensagem desaparece e o sistema fica operacional.
Se a mensagem não desaparecer, contacte um concessionário Toyota autorizado,
reparador Toyota autorizado ou qualquer reparador da sua confiança.
• Quando a temperatura à volta do sensor de radar estiver fora da área operacional,
tal como quando o veículo está ao sol ou num ambiente extremamente frio.
• Quando a câmara da frente não consegue detetar objetos à frente do veículo, tal
como quando conduz no escuro, neve ou nevoeiro, ou quando luzes brilhantes
incidem na câmara da frente.
• Dependendo das condições nas proximidades do veículo, o radar pode avaliar
que o ambiente circundante não pode ser avaliado corretamente. Neste caso é
exibida a mensagem “Pre-Collision System Unavailable See Owner’s Manual”
(sistema de radar de pré-colisão indisponível Consulte o Manual do Proprietário).
Certificação do Toyota Safety Sense
P.632

231
4 4-5. Utilização dos sistemas de apoio à condução
Condução
*: Se equipado
O sistema pode detetar o seguinte: (os objetos detetáveis diferem depen-
dendo da função.):
Os países e áreas de cada região listadas na tabela estão em vigor a partir
de setembro de 2021. No entanto, dependendo de quando o veículo foi
vendido, os países e áreas de cada região podem ser diferentes. Contacte
um concessionário Toyota autorizado, reparador Toyota autorizado ou
qualquer reparador da sua confiança.
PCS (Sistema de Pré-Colisão)*
O Sistema de Pré-Colisão utiliza um sensor de radar e uma câmara
frontal para detetar objetos (P.231) em frente ao veículo. Quando
o sistema determina que a possibilidade de uma colisão frontal com
um objeto é elevada, o aviso incita o condutor a tomar uma ação
evasiva e a pressão potencial exercida sobre o pedal do travão
aumenta para ajudar o condutor a evitar a colisão. Se o sistema
determinar que a possibilidade de uma colisão frontal com um
objeto é extremamente elevada, os travões são automaticamente
aplicados para ajudar a evitar a colisão ou reduzir o impacto da
mesma.
O Sistema de Pré-Colisão pode ser ativado/desativado e o momento do
aviso pode ser alterado. (P.235)
Objetos detetáveis e funções do sistema
RegõesObjetos detetáveisDisponibilidadePaíses/áreas
AVe í c u l o s
Ciclistas

Peões
Estão disponíveis o aviso
de pré-colisão, travão
pré-colisão, travagem
pré-colisão, assistência à
direção de emergência e
a assistência interseccio-
nal direita/esquerda
Exceto Azerbaijão,
Colômbia, Equador e
Geórgia
BEstão disponíveis o aviso
de pré-colisão, a assis-
tência ao travão de pré-
-colisão e a travagem de
pré-colisãoColômbia e Equador
CVeículosAzerbaijão e Geórgia

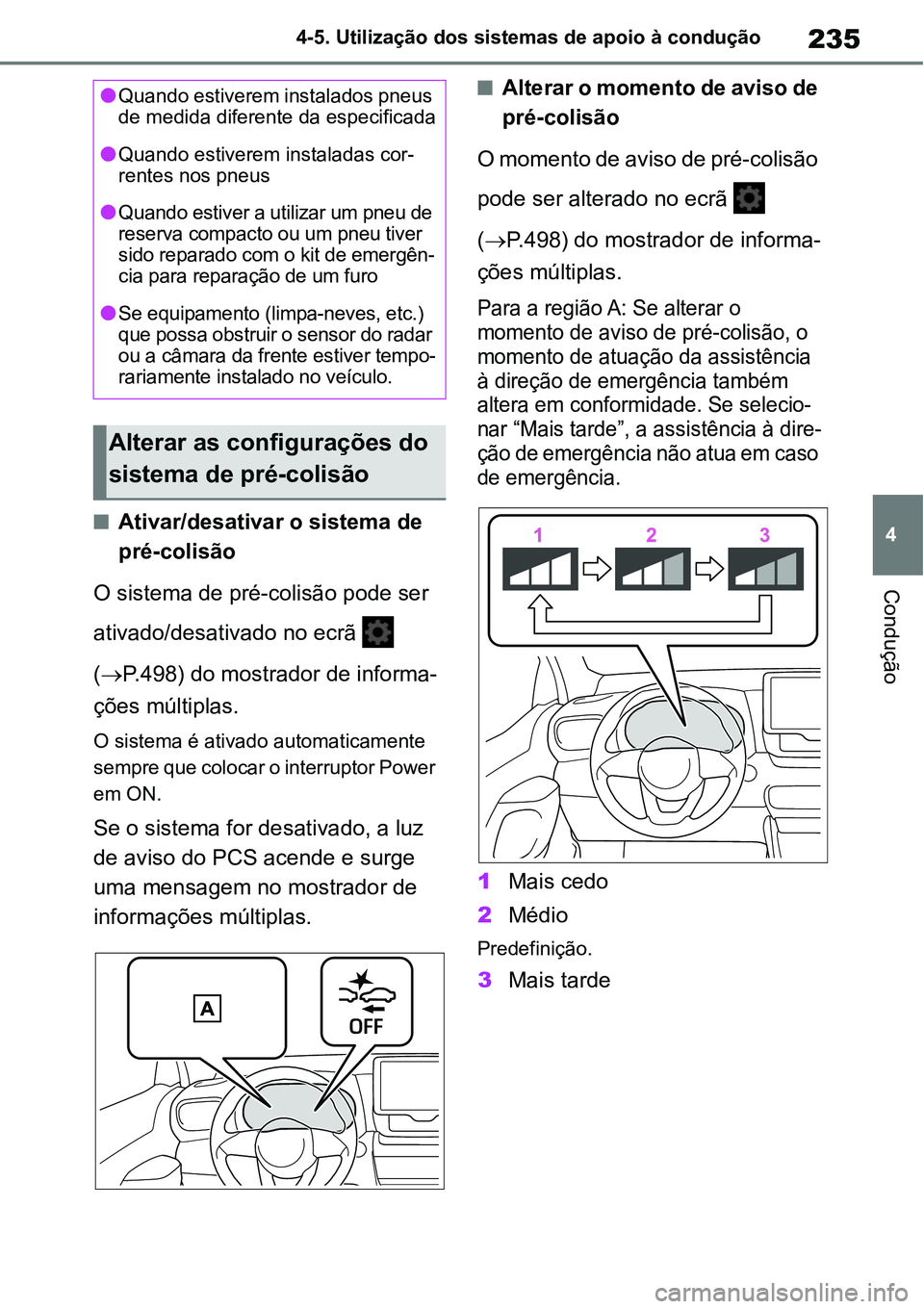

235
4 4-5. Utilização dos sistemas de apoio à condução
Condução
Ativar/desativar o sistema de
pré-colisão
O sistema de pré-colisão pode ser
ativado/desativado no ecrã
(P.498) do mostrador de informa-
ções múltiplas.
O sistema é ativado automaticamente
sempre que colocar o interruptor Power
em ON.
Se o sistema for desativado, a luz
de aviso do PCS acende e surge
uma mensagem no mostrador de
informações múltiplas.
Alterar o momento de aviso de
pré-colisão
O momento de aviso de pré-colisão
pode ser alterado no ecrã
(P.498) do mostrador de informa-
ções múltiplas.
Para a região A: Se alterar o
momento de aviso de pré-colisão, o
momento de atuação da assistência
à direção de emergência também
altera em conformidade. Se selecio-
nar “Mais tarde”, a assistência à dire-
ção de emergência não atua em caso
de emergência.
1Mais cedo
2Médio
Predefinição.
3Mais tarde
Quando estiverem instalados pneus
de medida diferente da especificada
Quando estiverem instaladas cor-
rentes nos pneus
Quando estiver a utilizar um pneu de
reserva compacto ou um pneu tiver
sido reparado com o kit de emergên-
cia para reparação de um furo
Se equipamento (limpa-neves, etc.)
que possa obstruir o sensor do radar
ou a câmara da frente estiver tempo-
rariamente instalado no veículo.
Alterar as configurações do
sistema de pré-colisão

239
4 4-5. Utilização dos sistemas de apoio à condução
Condução
rodeada por uma estrutura, tal como
um túnel ou uma ponte de ferro
• Quando existir um objeto de metal
(tampa de saneamento, chapa de
aço, etc.), degraus ou uma saliência à
frente do seu veículo
•Quando passar por baixo de um objeto (sinal de trânsito, painel publicitário, etc.)
• Quando se aproximar de um pórtico,
barreira de um parque de estaciona-
mento, ou de outra barreira que abra
e feche
• Quando utilizar uma máquina de lava-
gem automática
• Quando atravessar ou passar por
cima de algo que possa atingir o veí-
culo, tal como relva espessa, ramos
de árvore ou bandeiras
• Quando conduzir através de nevoeiro
denso ou fumo
• Quando circular perto de um objeto
que reflete ondas de rádio, tal como
um camião grande ou rails de proteção
• Quando circular junto a uma torre de
televisão, estação de radiodifusão,
central elétrica ou outros locais onde
existem ondas de rádio fortes ou
ruído elétrico
• Quando existem vários objetos que
podem refletir as ondas de rádio de
um radar próximo (túneis, pontes,
estradas de gravilha, estradas com
pistas cobertas de neve, etc.)
• Para região A: Enquanto vira para a
direita/esquerda, quando se apro-
xima um veículo em sentido contrário
ou quando um peão que atravessa a estrada já saiu da rota do seu veículo
• Para região A: Enquanto vira para a
direita/esquerda, perto de um veículo
que circula em sentido contrário ou de
um peão que atravessa
• Para região A: Enquanto vira para a
direita/esquerda, quando um veículo
que circula em sentido contrário ou
quando um peão que atravessa
param antes de entrar na rota do seu
veículo
• Para região A: Enquanto vira para a
direita/esquerda, quando um veículo
que circula em sentido contrário vira
para a direita/
esquerda em frente ao seu veículo
• Para região A: Enquanto manobra o
volante na direção do trânsito que
vem de frente
Situações em que o sistema pode
não funcionar devidamente
Em algumas situações, tais como as
que se seguem, o sensor de radar e a
câmara da frente podem não detetar
um objeto, o que irá comprometer o
funcionamento do sistema:
• Quando um objeto detetável se apro-
ximar do seu veículo
• Quando o seu veículo ou um objeto
detetável estiver a oscilar
• Se um objeto detetável fizer uma
manobra abrupta (como, por exem-
plo, guinada repentina, aceleração ou
desaceleração)
• Quando o seu veículo se aproximar
rapidamente de um objeto detetável
• Quando um objeto detetável não estiver
diretamente à frente do seu veículo

241
4 4-5. Utilização dos sistemas de apoio à condução
Condução
luminosidade circundante muda rapi-
damente, tal como à entrada ou saída
de um túnel
• Depois de colocar o sistema híbrido
em funcionamento e o veículo não cir-
cular durante um determinado
período de tempo
• Quando fizer uma mudança de dire-
ção para a esquerda/direita e durante
alguns segundos após ter feito essa
manobra
• Quando fizer uma curva e durante
alguns segundos após ter feito essa
manobra
• Se o seu veículo derrapar
• Se a parte da frente do veículo estiver
levantada ou rebaixada
• Se as rodas estiverem desalinhadas
• Se a escova do limpa-para-brisas
estiver a bloquear a câmara da frente
• O veículo circular a velocidades extre-
mamente elevadas
•Em subidas
• Se o sensor do radar ou a câmara da
frente estiver desalinhada
• Para região A: Quando circular numa
faixa separada por mais do que 1
faixa, onde os veículos que circulam
no sentido contrário viram para a
esquerda/direita
• Para região A: Quando estiver bas-
tante fora de mão, virado para o trân-
sito que circula em sentido contrário e
quiser virar para a esquerda/direita
• Para região A: Enquanto virar para a
direita/esquerda e um peão se aproxi-
mar de lado ou por detrás do seu veí-
culo
Para região A:Além do acima referido,
em algumas situações, tais como as
que se seguem, a assistência de
emergência à direção pode não fun-
cionar.
• Para região A:Quando a linhas brancas
(amarelas) da faixa de rodagem são
difíceis de ver, tal como quando estão
desbotadas, divergem/convergem, ou
estão cobertas por uma sombra
• Para região A:Quando a faixa de
rodagem é mais larga ou mais estreita
do que o normal
• Para região A:Quando existe uma luz
ou um padrão escuro na estrada, tal
como obras na estrada
• Para região A:Quando é detetado um
peão perto da linha central do veículo
• Para região A:Quando o alvo estiver
muito proximo
• Para região A:Quando não existe
espaço suficiente seguro ou o espaço
está obstruído para o veículo ser
manobrado
• Para região A:Se existir um veículo
que circula em sentido contrário
• Para região A:Se a função VSC esti-
ver a funcionar
Em algumas situações, tais como as
que se seguem, a força da travagem
ou força de viragem (para região A)
obtida pode não ser suficiente, com-
prometendo o bom funcionamento do
sistema:
• Se a travagem não atuar na sua
extensão máxima, tal como quando
os componentes dos travões estão
extremamente frios, extremamente
quentes, ou molhados
• Se não fizer a manutenção do veículo
(travões ou pneus excessivamente
desgastados, pressão dos pneus ina-
dequada, etc.)
• Quando o veículo estiver a circular
numa estrada de gravilha ou noutra
superfície escorregadia
• Quando a superfície da estrada tiver
trilhos profundos
• Quando conduzir numa subida
