BEDIENUNG
BEDIENUNG

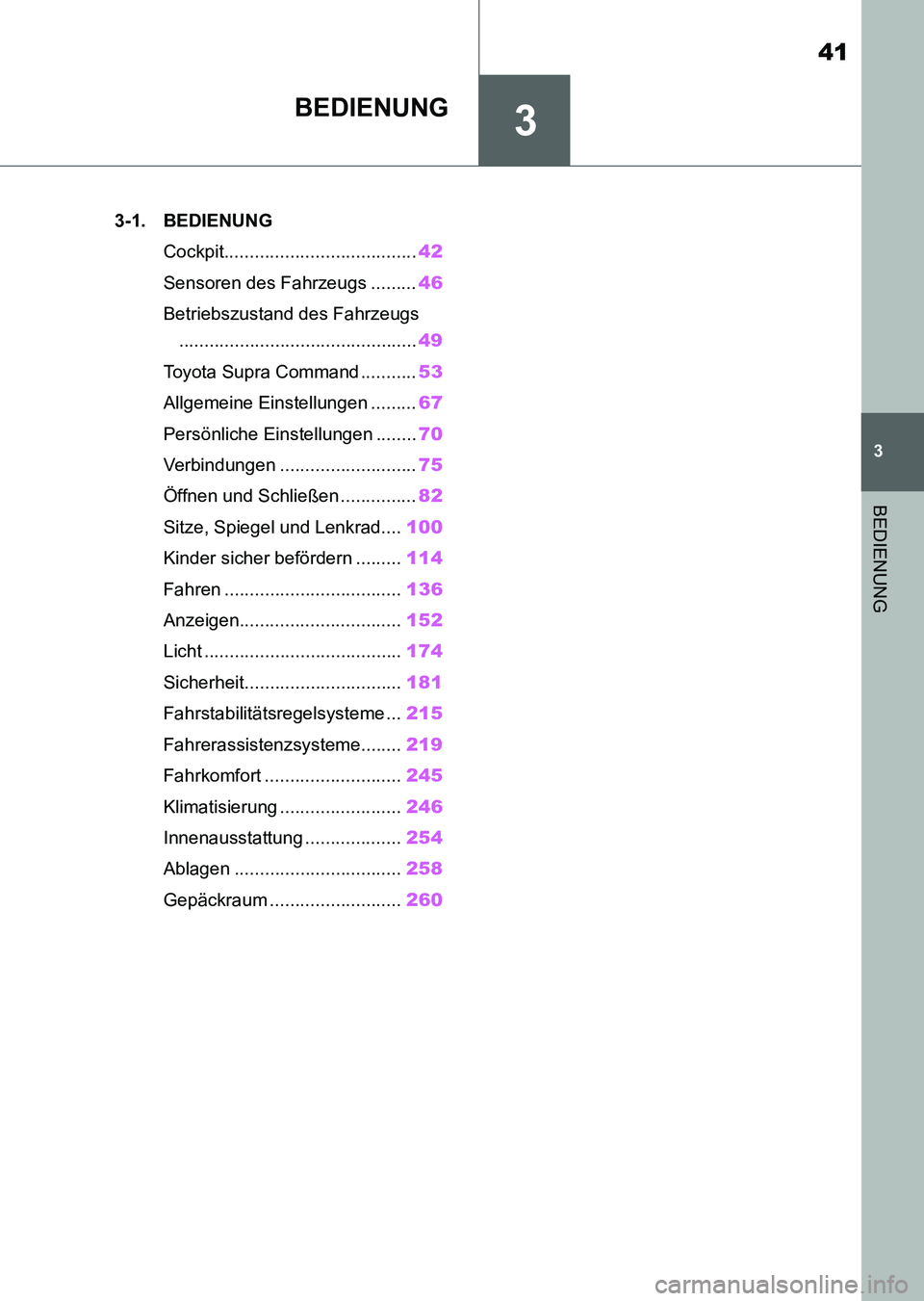

.3-1. BEDIENUNG
Cockpit......................................42
Sensoren des Fahrzeugs .........46
Betriebszustand des Fahrzeugs
...............................................49
Toyota Supra Command ...........53
Allgemeine Einstellungen .........67
Persönliche Einstellungen ........70
Verbindungen ...........................75
Öffnen und Schließen ...............82
Sitze, Spiegel und Lenkrad....100
Kinder sicher befördern .........114
Fahren ...................................136
Anzeigen................................152
Licht .......................................174
Sicherheit...............................181
Fahrstabilitätsregelsysteme ...215
Fahrerassistenzsysteme........219
Fahrkomfort ...........................245
Klimatisierung ........................246
Innenausstattung ...................254
Ablagen .................................258
Gepäckraum ..........................260
Supra_OM_German_OM9A061M_1_2111.book 41 ページ ２０２１年８月２７日　金曜日　午後８時５７分

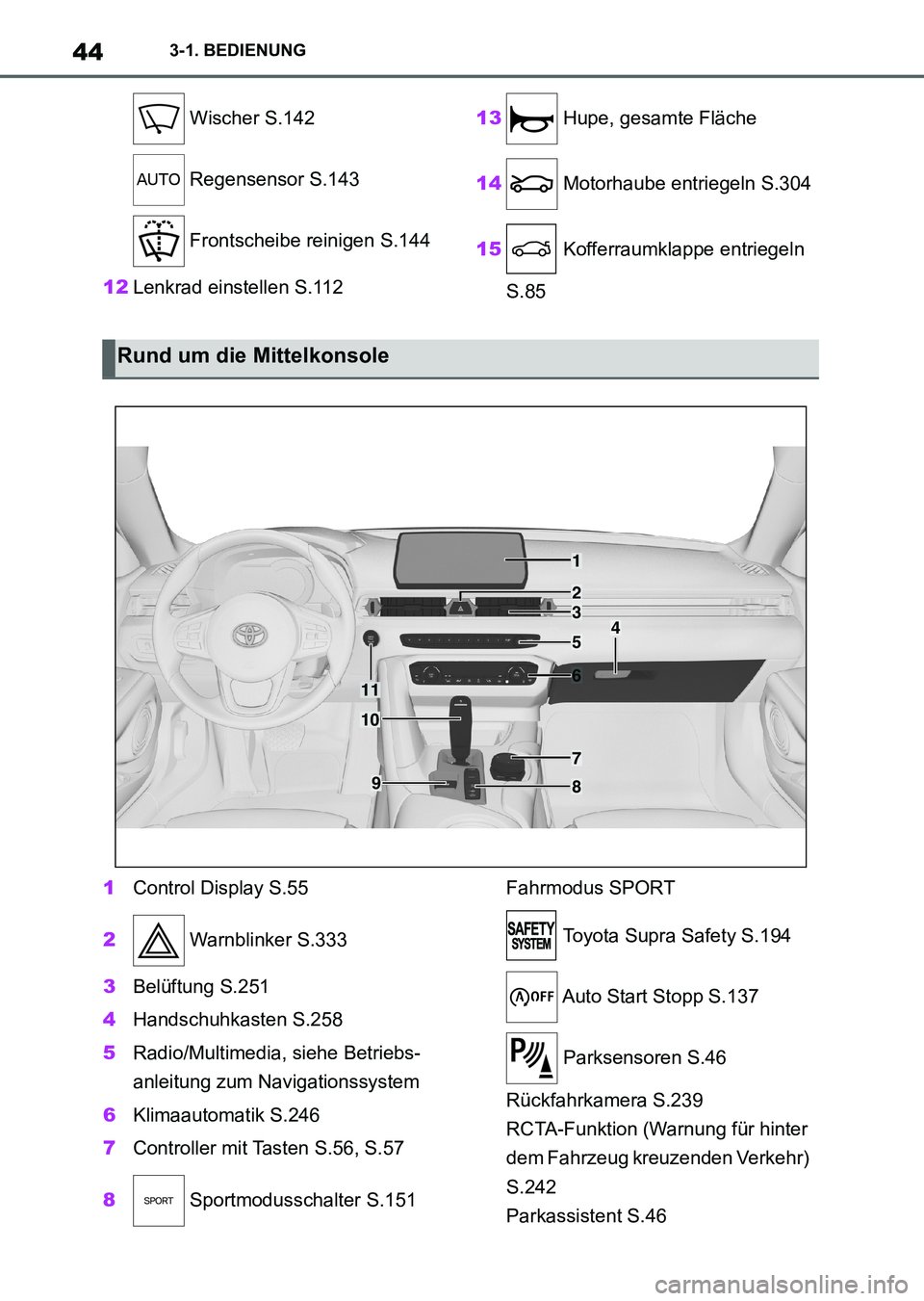

443-1. BEDIENUNG
Wischer S.142
Regensensor S.143
Frontscheibe reinigen S.144
12Lenkrad einstellen S.11213 Hupe, gesamte Fläche
14 Motorhaube entriegeln S.304
15 Kofferraumklappe entriegeln
S.85
1Control Display S.55
2 Warnblinker S.333
3Belüftung S.251
4Handschuhkasten S.258
5Radio/Multimedia, siehe Betriebs-
anleitung zum Navigationssystem
6Klimaautomatik S.246
7Controller mit Tasten S.56, S.57
8 Sportmodusschalter S.151Fahrmodus SPORT
Toyota Supra Safety S.194
Auto Start Stopp S.137
Parksensoren S.46
Rückfahrkamera S.239
RCTA-Funktion (Warnung für hinter
dem Fahrzeug kreuzenden Verkehr)
S.242
Parkassistent S.46
Rund um die Mittelkonsole
1
4
23
5
6
7
89
10
11
Supra_OM_German_OM9A061M_1_2111.book 44 ページ ２０２１年８月２７日　金曜日　午後８時５７分

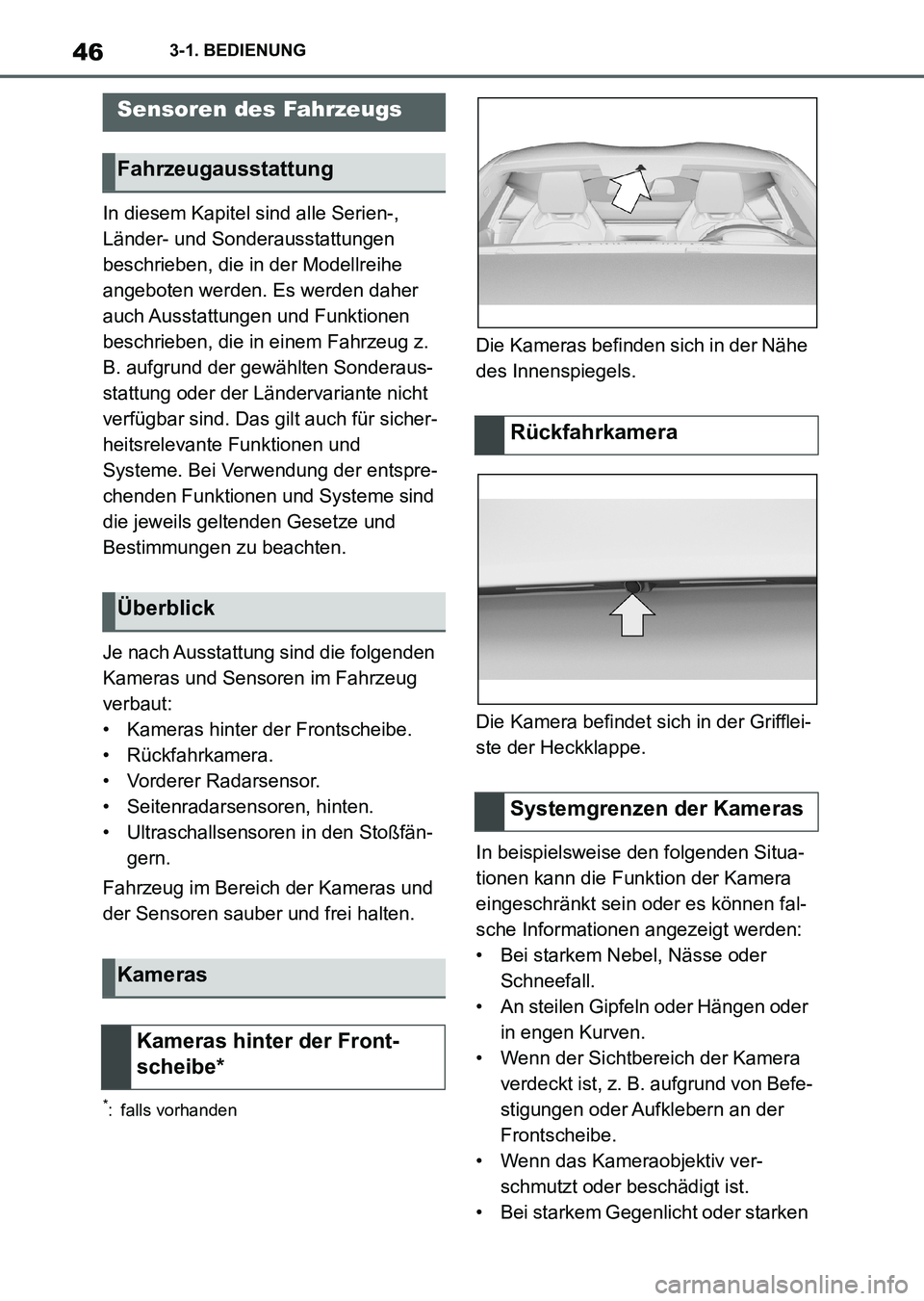

463-1. BEDIENUNG
In diesem Kapitel sind alle Serien-,
Länder- und Sonderausstattungen
beschrieben, die in der Modellreihe
angeboten werden. Es werden daher
auch Ausstattungen und Funktionen
beschrieben, die in einem Fahrzeug z.
B. aufgrund der gewählten Sonderaus-
stattung oder der Ländervariante nicht
verfügbar sind. Das gilt auch für sicher-
heitsrelevante Funktionen und
Systeme. Bei Verwendung der entspre-
chenden Funktionen und Systeme sind
die jeweils geltenden Gesetze und
Bestimmungen zu beachten.
Je nach Ausstattung sind die folgenden
Kameras und Sensoren im Fahrzeug
verbaut:
• Kameras hinter der Frontscheibe.
• Rückfahrkamera.
• Vorderer Radarsensor.
• Seitenradarsensoren, hinten.
• Ultraschallsensoren in den Stoßfän-
gern.
Fahrzeug im Bereich der Kameras und
der Sensoren sauber und frei halten.
*: falls vorhanden
Die Kameras befinden sich in der Nähe
des Innenspiegels.
Die Kamera befindet sich in der Grifflei-
ste der Heckklappe.
In beispielsweise den folgenden Situa-
tionen kann die Funktion der Kamera
eingeschränkt sein oder es können fal-
sche Informationen angezeigt werden:
• Bei starkem Nebel, Nässe oder
Schneefall.
• An steilen Gipfeln oder Hängen oder
in engen Kurven.
• Wenn der Sichtbereich der Kamera
verdeckt ist, z. B. aufgrund von Befe-
stigungen oder Aufklebern an der
Frontscheibe.
• Wenn das Kameraobjektiv ver-
schmutzt oder beschädigt ist.
• Bei starkem Gegenlicht oder starken
Sensoren des Fahrzeugs
Fahrzeugausstattung
Überblick
Kameras
Kameras hinter der Front-
scheibe*
Rückfahrkamera
Systemgrenzen der Kameras
Supra_OM_German_OM9A061M_1_2111.book 46 ページ ２０２１年８月２７日　金曜日　午後８時５７分

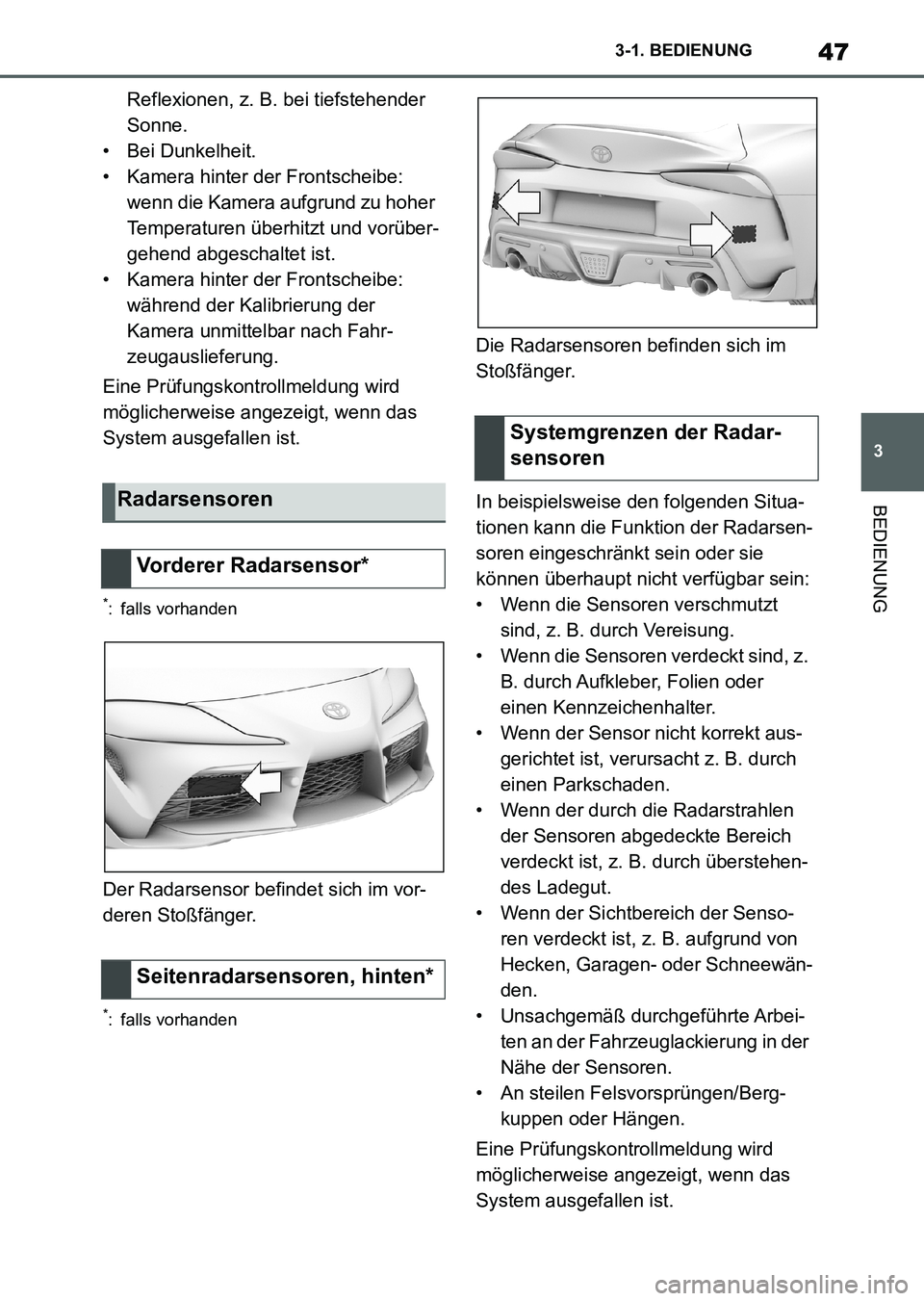

47
3 3-1. BEDIENUNG
BEDIENUNG
Reflexionen, z. B. bei tiefstehender
Sonne.
• Bei Dunkelheit.
• Kamera hinter der Frontscheibe:
wenn die Kamera aufgrund zu hoher
Temperaturen überhitzt und vorüber-
gehend abgeschaltet ist.
• Kamera hinter der Frontscheibe:
während der Kalibrierung der
Kamera unmittelbar nach Fahr-
zeugauslieferung.
Eine Prüfungskontrollmeldung wird
möglicherweise angezeigt, wenn das
System ausgefallen ist.
*: falls vorhanden
Der Radarsensor befindet sich im vor-
deren Stoßfänger.
*: falls vorhanden
Die Radarsensoren befinden sich im
Stoßfänger.
In beispielsweise den folgenden Situa-
tionen kann die Funktion der Radarsen-
soren eingeschränkt sein oder sie
können überhaupt nicht verfügbar sein:
• Wenn die Sensoren verschmutzt
sind, z. B. durch Vereisung.
• Wenn die Sensoren verdeckt sind, z.
B. durch Aufkleber, Folien oder
einen Kennzeichenhalter.
• Wenn der Sensor nicht korrekt aus-
gerichtet ist, verursacht z. B. durch
einen Parkschaden.
• Wenn der durch die Radarstrahlen
der Sensoren abgedeckte Bereich
verdeckt ist, z. B. durch überstehen-
des Ladegut.
• Wenn der Sichtbereich der Senso-
ren verdeckt ist, z. B. aufgrund von
Hecken, Garagen- oder Schneewän-
den.
• Unsachgemäß durchgeführte Arbei-
ten an der Fahrzeuglackierung in der
Nähe der Sensoren.
• An steilen Felsvorsprüngen/Berg-
kuppen oder Hängen.
Eine Prüfungskontrollmeldung wird
möglicherweise angezeigt, wenn das
System ausgefallen ist.
Radarsensoren
Vorderer Radarsensor*
Seitenradarsensoren, hinten*
Systemgrenzen der Radar-
sensoren
Supra_OM_German_OM9A061M_1_2111.book 47 ページ ２０２１年８月２７日　金曜日　午後８時５７分

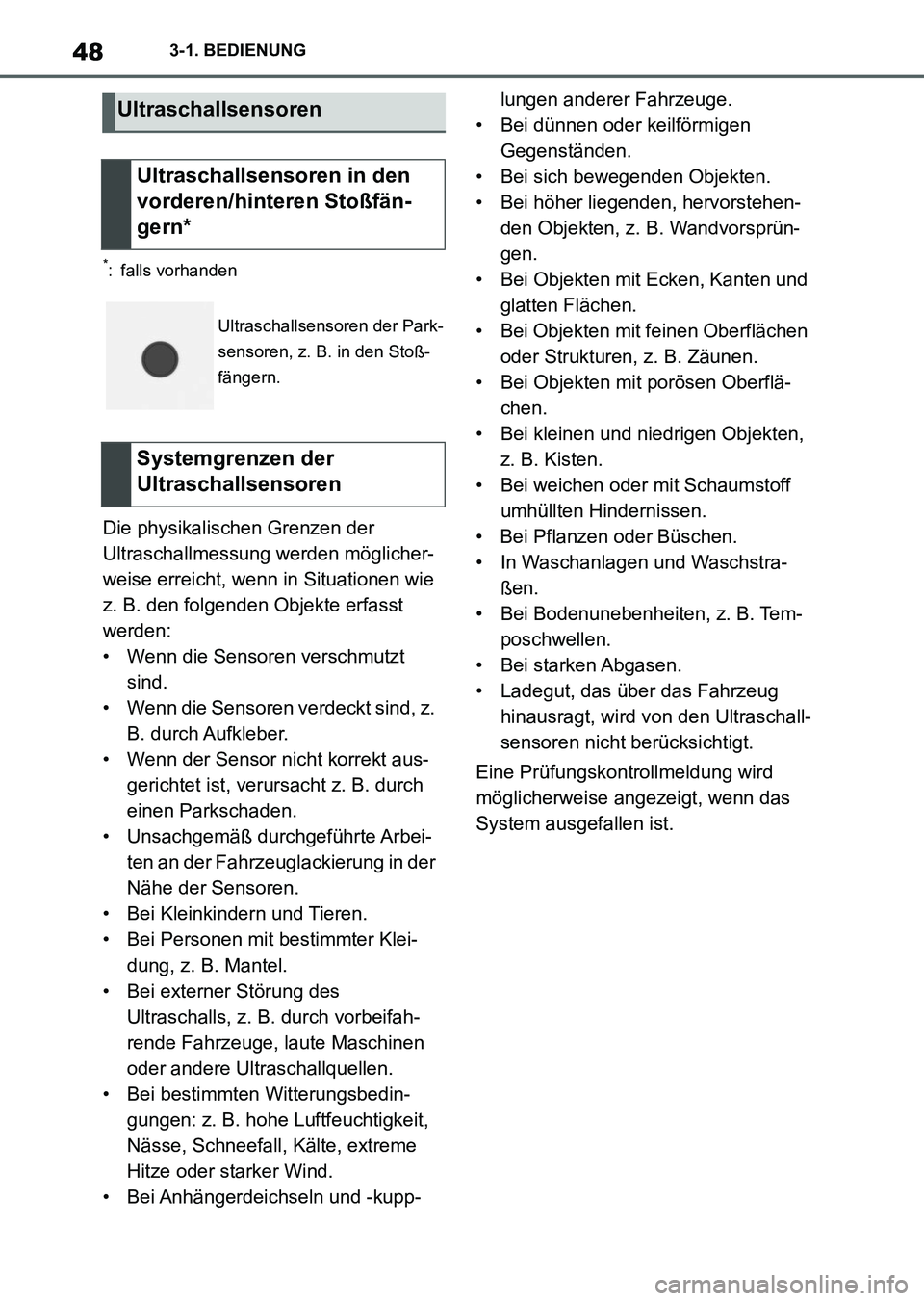

483-1. BEDIENUNG
*: falls vorhanden
Die physikalischen Grenzen der
Ultraschallmessung werden möglicher-
weise erreicht, wenn in Situationen wie
z. B. den folgenden Objekte erfasst
werden:
• Wenn die Sensoren verschmutzt
sind.
• Wenn die Sensoren verdeckt sind, z.
B. durch Aufkleber.
• Wenn der Sensor nicht korrekt aus-
gerichtet ist, verursacht z. B. durch
einen Parkschaden.
• Unsachgemäß durchgeführte Arbei-
ten an der Fahrzeuglackierung in der
Nähe der Sensoren.
• Bei Kleinkindern und Tieren.
• Bei Personen mit bestimmter Klei-
dung, z. B. Mantel.
• Bei externer Störung des
Ultraschalls, z. B. durch vorbeifah-
rende Fahrzeuge, laute Maschinen
oder andere Ultraschallquellen.
• Bei bestimmten Witterungsbedin-
gungen: z. B. hohe Luftfeuchtigkeit,
Nässe, Schneefall, Kälte, extreme
Hitze oder starker Wind.
• Bei Anhängerdeichseln und -kupp-lungen anderer Fahrzeuge.
• Bei dünnen oder keilförmigen
Gegenständen.
• Bei sich bewegenden Objekten.
• Bei höher liegenden, hervorstehen-
den Objekten, z. B. Wandvorsprün-
gen.
• Bei Objekten mit Ecken, Kanten und
glatten Flächen.
• Bei Objekten mit feinen Oberflächen
oder Strukturen, z. B. Zäunen.
• Bei Objekten mit porösen Oberflä-
chen.
• Bei kleinen und niedrigen Objekten,
z. B. Kisten.
• Bei weichen oder mit Schaumstoff
umhüllten Hindernissen.
• Bei Pflanzen oder Büschen.
• In Waschanlagen und Waschstra-
ßen.
• Bei Bodenunebenheiten, z. B. Tem-
poschwellen.
• Bei starken Abgasen.
• Ladegut, das über das Fahrzeug
hinausragt, wird von den Ultraschall-
sensoren nicht berücksichtigt.
Eine Prüfungskontrollmeldung wird
möglicherweise angezeigt, wenn das
System ausgefallen ist.
Ultraschallsensoren
Ultraschallsensoren in den
vorderen/hinteren Stoßfän-
gern*
Ultraschallsensoren der Park-
sensoren, z. B. in den Stoß-
fängern.
Systemgrenzen der
Ultraschallsensoren
Supra_OM_German_OM9A061M_1_2111.book 48 ページ ２０２１年８月２７日　金曜日　午後８時５７分

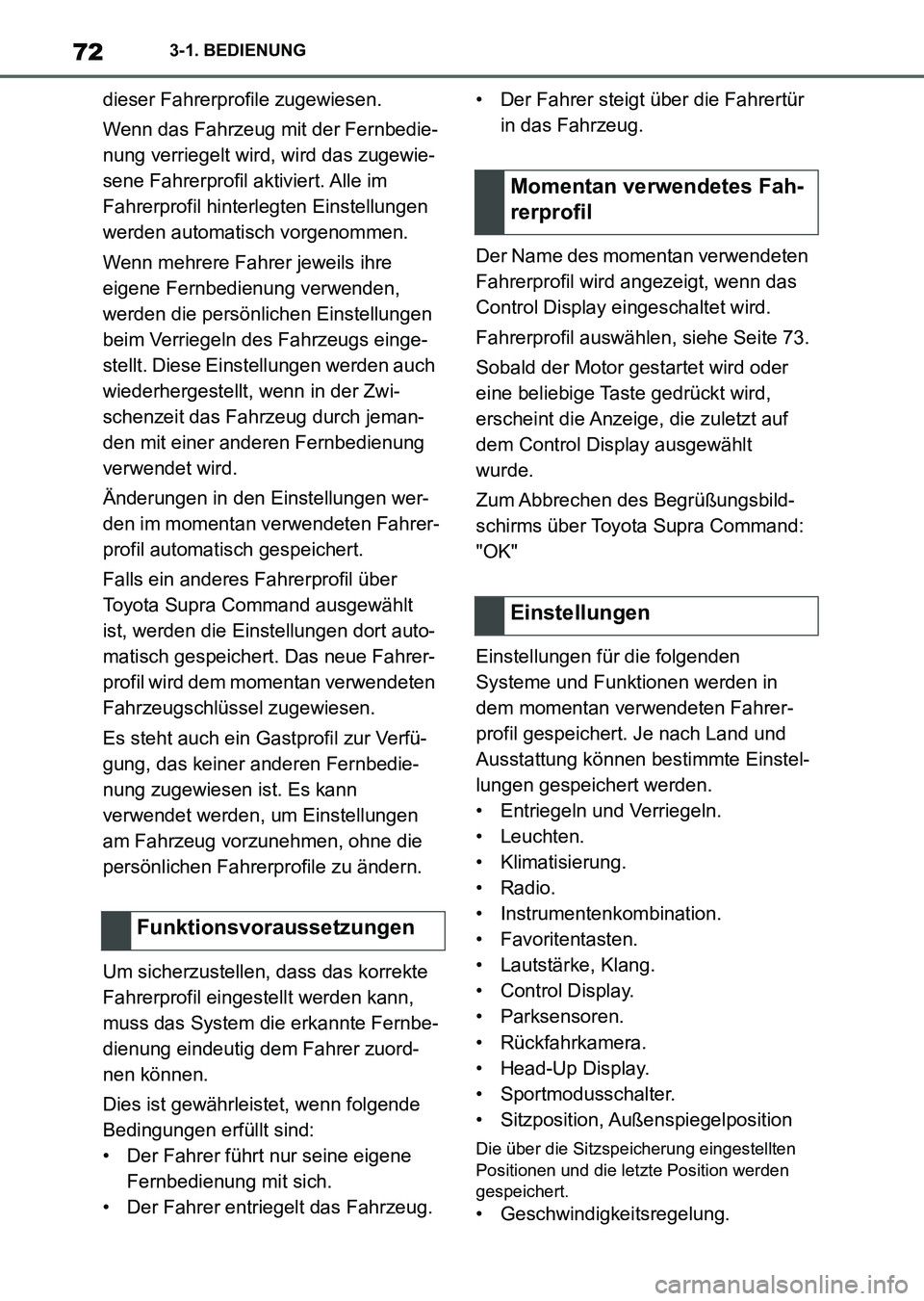

723-1. BEDIENUNG
dieser Fahrerprofile zugewiesen.
Wenn das Fahrzeug mit der Fernbedie-
nung verriegelt wird, wird das zugewie-
sene Fahrerprofil aktiviert. Alle im
Fahrerprofil hinterlegten Einstellungen
werden automatisch vorgenommen.
Wenn mehrere Fahrer jeweils ihre
eigene Fernbedienung verwenden,
werden die persönlichen Einstellungen
beim Verriegeln des Fahrzeugs einge-
stellt. Diese Einstellungen werden auch
wiederhergestellt, wenn in der Zwi-
schenzeit das Fahrzeug durch jeman-
den mit einer anderen Fernbedienung
verwendet wird.
Änderungen in den Einstellungen wer-
den im momentan verwendeten Fahrer-
profil automatisch gespeichert.
Falls ein anderes Fahrerprofil über
Toyota Supra Command ausgewählt
ist, werden die Einstellungen dort auto-
matisch gespeichert. Das neue Fahrer-
profil wird dem momentan verwendeten
Fahrzeugschlüssel zugewiesen.
Es steht auch ein Gastprofil zur Verfü-
gung, das keiner anderen Fernbedie-
nung zugewiesen ist. Es kann
verwendet werden, um Einstellungen
am Fahrzeug vorzunehmen, ohne die
persönlichen Fahrerprofile zu ändern.
Um sicherzustellen, dass das korrekte
Fahrerprofil eingestellt werden kann,
muss das System die erkannte Fernbe-
dienung eindeutig dem Fahrer zuord-
nen können.
Dies ist gewährleistet, wenn folgende
Bedingungen erfüllt sind:
• Der Fahrer führt nur seine eigene
Fernbedienung mit sich.
• Der Fahrer entriegelt das Fahrzeug.• Der Fahrer steigt über die Fahrertür
in das Fahrzeug.
Der Name des momentan verwendeten
Fahrerprofil wird angezeigt, wenn das
Control Display eingeschaltet wird.
Fahrerprofil auswählen, siehe Seite 73.
Sobald der Motor gestartet wird oder
eine beliebige Taste gedrückt wird,
erscheint die Anzeige, die zuletzt auf
dem Control Display ausgewählt
wurde.
Zum Abbrechen des Begrüßungsbild-
schirms über Toyota Supra Command:
"OK"
Einstellungen für die folgenden
Systeme und Funktionen werden in
dem momentan verwendeten Fahrer-
profil gespeichert. Je nach Land und
Ausstattung können bestimmte Einstel-
lungen gespeichert werden.
• Entriegeln und Verriegeln.
• Leuchten.
• Klimatisierung.
•Radio.
• Instrumentenkombination.
• Favoritentasten.
• Lautstärke, Klang.
• Control Display.
• Parksensoren.
• Rückfahrkamera.
• Head-Up Display.
• Sportmodusschalter.
• Sitzposition, Außenspiegelposition
Die über die Sitzspeicherung eingestellten
Positionen und die letzte Position werden
gespeichert.
• Geschwindigkeitsregelung.
Funktionsvoraussetzungen
Momentan verwendetes Fah-
rerprofil
Einstellungen
Supra_OM_German_OM9A061M_1_2111.book 72 ページ ２０２１年８月２７日　金曜日　午後８時５７分

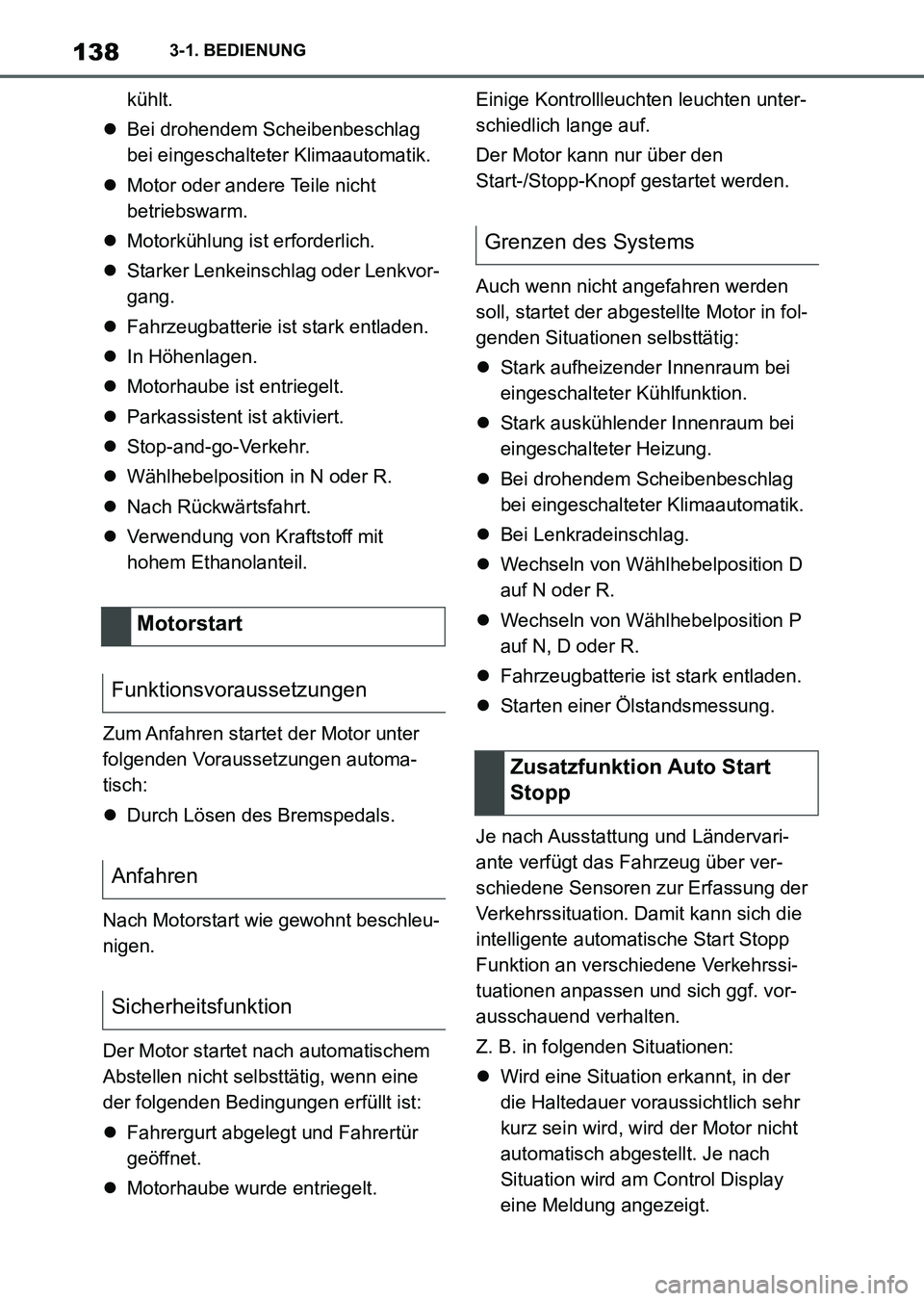

1383-1. BEDIENUNG
kühlt.
Bei drohendem Scheibenbeschlag
bei eingeschalteter Klimaautomatik.
Motor oder andere Teile nicht
betriebswarm.
Motorkühlung ist erforderlich.
Starker Lenkeinschlag oder Lenkvor-
gang.
Fahrzeugbatterie ist stark entladen.
In Höhenlagen.
Motorhaube ist entriegelt.
Parkassistent ist aktiviert.
Stop-and-go-Verkehr.
Wählhebelposition in N oder R.
Nach Rückwärtsfahrt.
Verwendung von Kraftstoff mit
hohem Ethanolanteil.
Zum Anfahren startet der Motor unter
folgenden Voraussetzungen automa-
tisch:
Durch Lösen des Bremspedals.
Nach Motorstart wie gewohnt beschleu-
nigen.
Der Motor startet nach automatischem
Abstellen nicht selbsttätig, wenn eine
der folgenden Bedingungen erfüllt ist:
Fahrergurt abgelegt und Fahrertür
geöffnet.
Motorhaube wurde entriegelt.Einige Kontrollleuchten leuchten unter-
schiedlich lange auf.
Der Motor kann nur über den
Start-/Stopp-Knopf gestartet werden.
Auch wenn nicht angefahren werden
soll, startet der abgestellte Motor in fol-
genden Situationen selbsttätig:
Stark aufheizender Innenraum bei
eingeschalteter Kühlfunktion.
Stark auskühlender Innenraum bei
eingeschalteter Heizung.
Bei drohendem Scheibenbeschlag
bei eingeschalteter Klimaautomatik.
Bei Lenkradeinschlag.
Wechseln von Wählhebelposition D
auf N oder R.
Wechseln von Wählhebelposition P
auf N, D oder R.
Fahrzeugbatterie ist stark entladen.
Starten einer Ölstandsmessung.
Je nach Ausstattung und Ländervari-
ante verfügt das Fahrzeug über ver-
schiedene Sensoren zur Erfassung der
Verkehrssituation. Damit kann sich die
intelligente automatische Start Stopp
Funktion an verschiedene Verkehrssi-
tuationen anpassen und sich ggf. vor-
ausschauend verhalten.
Z. B. in folgenden Situationen:
Wird eine Situation erkannt, in der
die Haltedauer voraussichtlich sehr
kurz sein wird, wird der Motor nicht
automatisch abgestellt. Je nach
Situation wird am Control Display
eine Meldung angezeigt.
Motorstart
Funktionsvoraussetzungen
Anfahren
Sicherheitsfunktion
Grenzen des Systems
Zusatzfunktion Auto Start
Stopp
Supra_OM_German_OM9A061M_1_2111.book 138 ページ ２０２１年８月２７日　金曜日　午後８時５７分

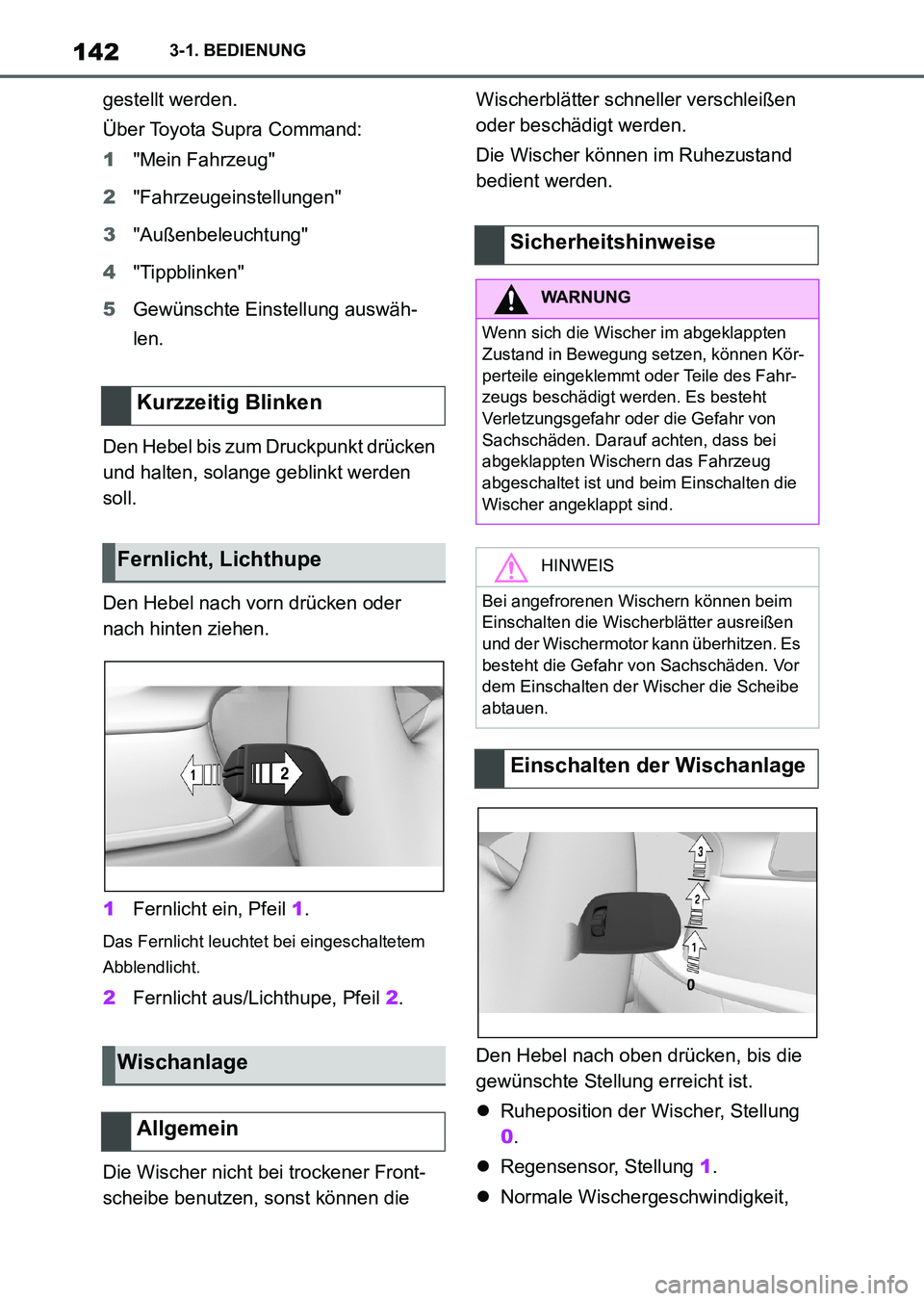

1423-1. BEDIENUNG
gestellt werden.
Über Toyota Supra Command:
1"Mein Fahrzeug"
2"Fahrzeugeinstellungen"
3"Außenbeleuchtung"
4"Tippblinken"
5Gewünschte Einstellung auswäh-
len.
Den Hebel bis zum Druckpunkt drücken
und halten, solange geblinkt werden
soll.
Den Hebel nach vorn drücken oder
nach hinten ziehen.
1Fernlicht ein, Pfeil 1.
Das Fernlicht leuchtet bei eingeschaltetem
Abblendlicht.
2Fernlicht aus/Lichthupe, Pfeil 2.
Die Wischer nicht bei trockener Front-
scheibe benutzen, sonst können die Wischerblätter schneller verschleißen
oder beschädigt werden.
Die Wischer können im Ruhezustand
bedient werden.
Den Hebel nach oben drücken, bis die
gewünschte Stellung erreicht ist.
Ruheposition der Wischer, Stellung
0.
Regensensor, Stellung 1.
Normale Wischergeschwindigkeit,
Kurzzeitig Blinken
Fernlicht, Lichthupe
Wischanlage
Allgemein
Sicherheitshinweise
WARNUNG
Wenn sich die Wischer im abgeklappten
Zustand in Bewegung setzen, können Kör-
perteile eingeklemmt oder Teile des Fahr-
zeugs beschädigt werden. Es besteht
Verletzungsgefahr oder die Gefahr von
Sachschäden. Darauf achten, dass bei
abgeklappten Wischern das Fahrzeug
abgeschaltet ist und beim Einschalten die
Wischer angeklappt sind.
HINWEIS
Bei angefrorenen Wischern können beim
Einschalten die Wischerblätter ausreißen
und der Wischermotor kann überhitzen. Es
besteht die Gefahr von Sachschäden. Vor
dem Einschalten der Wischer die Scheibe
abtauen.
Einschalten der Wischanlage
Supra_OM_German_OM9A061M_1_2111.book 142 ページ ２０２１年８月２７日　金曜日　午後８時５７分
