Använda reglaget för baklucksöppning
Om bakluckan är olåst: Tryck på
baklucksöppnaren.
Om bakluckan är låst: Håll
baklucksöppnaren intryckt medan du har
den elektroniska nyckeln på dig.
Elbakluckan öppnas automatiskt.
Tryck på knappen medan elbakluckan
öppnas/stängs så avstannar funktionen.
Använda knappen till elbakluckan på
bakluckan
Tryck på knappen.
Elbakluckan stängs automatiskt.
En tryckning på knappen medan
elbakluckan öppnas/stängs får
funktionen att avstanna. Om knappen
trycks in igen medan systemet har
avstannat går bakluckan åt motsatt håll.
Använda bakluckans handtag
Sänk bakluckan med bakluckans handtag
A.Bakluckans stängningshjälp (→Sid. 115)
aktiveras och elbakluckan stängs
automatiskt helt.
Använda sparksensorn (modeller med
elbaklucka med handsfree-funktion)
Elbakluckan med handsfree-funktion
möjliggör automatisk öppning och
stängning av elbakluckan genom att du
placerar foten nära mitten av bakre
stötfångarens nedre del och drar undan
den från bakre stötfångaren. Se till att
startknappen är i avstängt läge,
elbakluckans handsfree-funktion är
aktiverad (→Sid. 93) och att du har med
dig den elektroniska nyckeln när du
använder elbakluckan med
handsfree-funktion.
1. Medan du har med dig en elektronisk
nyckel och står inom driftsområdet
för det elektroniska lås- och
startsystemet, cirka 30 till 50 cm från
bakre stötfångaren.
ASparksensor
BElbaklucka med handsfree-
funktion, detekteringsområde
3.2 Öppna, stänga och låsa dörrarna
113
3
Innan du börjar köra

CElektroniskt lås- och startsystem,
detekteringsområde (→Sid. 121)
2. Utför hela åtgärden genom att flytta
foten till inom cirka 10 cm från bakre
stötfångaren och dra sedan tillbaka
den.
Utför hela åtgärden inom 1 sekund.
Bakluckan börjar inte röra sig så länge
foten känns av under bakre
stötfångaren.
Använd elbakluckan med
handsfree-funktion utan att vidröra
bakre stötfångaren med foten.
Om det finns en till elektronisk nyckel
i kupén eller bagagerummet kan det
ta lite längre innan funktionen
aktiveras.
ASparksensor
BElbaklucka med handsfree-
funktion, detekteringsområde
3. Om sparksensorn känner av att foten
dras tillbaka hörs en summerton och
bakluckan öppnas/stängs helt
automatiskt.
Om en fot rör sig under bakre
stötfångaren medan bakluckan håller
på att öppnas/stängas avstannar
rörelsen.
Om en fot rör sig igen under bakre
stötfångaren medan systemet har
avstannat går bakluckan åt motsatt
håll.Belysning i bagageutrymme
• Belysningen i bagagerummet tänds
när bakluckan öppnas.
• När startknappen trycks till avstängt
läge slocknar belysningen automatiskt
efter 20 minuter.
Bakluckans stängningsfunktion
Om bakluckan har lämnats på glänt
kommer stängningsfunktionen att
automatiskt stänga den helt och hållet.
Bakluckans stängningsfunktion
fungerar oavsett startknappens läge.
Driftsförutsättningar för elbakluckan
Elbakluckan kan öppnas och stängas
automatiskt under följande
förhållanden:
• När elbaklucksystemet är aktiverat.
(→Sid. 93)
• När bakluckan är olåst:
Om baklucksöppnaren hålls intryckt
medan du har den elektroniska
nyckeln på dig öppnas/stängs
elbakluckan även om den är låst.
(→Sid. 113)
• Förutom ovanstående beträffande
öppningsförfarandet, öppnas/stängs
bakluckan vid något av följande
förhållanden när startknappen är i
tändningsläge:
– Parkeringsbromsen är ansatt
– Bromspedalen är nedtrampad
– Växelspaken är i P.
Hantering av elbakluckan
• En summerton hörs för att indikera att
bakluckan öppnas/stängs.
• När elbakluckan är inaktiverad kan
den inte användas, men den kan
öppnas och stängas för hand.
• När elbakluckan öppnas automatiskt
avstannar öppningen om något
onormalt, orsakat av människor eller
föremål, detekteras.
3.2 Öppna, stänga och låsa dörrarna
114

Klämskydd vid stängning
Sensorer är monterade på båda sidor om
elbakluckan. Om något kommer i vägen
för elbakluckan medan den stängs rör
sig elbakluckan automatiskt i motsatt
riktning eller stannar.
Skydd mot nedfallande baklucka
Om alltför mycket kraft appliceras på
bakluckan medan den öppnas
automatiskt stoppas öppningsprocessen
för att undvika att den faller ned för
snabbt.
Bakluckans stängningsassistans
Om bakluckan sänks manuellt när den
har stannat i öppet läge kommer den att
stängas automatiskt.
Undantag för låsning av bakluckan (i
förekommande fall)
Denna funktion är en funktion som i
förväg undantar låsning av samtliga
dörrar när elbakluckan är öppen.
När följande utförs låses alla dörrarna
utom elbakluckan, och därefter låses
också bakluckan samtidigt som den
stängs.
1. Stänga alla dörrar, utom elbakluckan.
2. Medan elbakluckan håller på att
stängas kan dörrarna låsas med det
elektroniska lås- och startsystemet
från framdörrarna (→Sid. 104) eller
med fjärrkontrollen. (→Sid. 105)
Varningsblinkers blinkar för att
indikera att dörrarna har stängts och
låsts.• Om den elektroniska nyckeln finns i
bilen efter att stängningen har
påbörjats via den fördröjda
dörrlåsningsfunktionen kan den
elektroniska nyckeln bli inlåst i bilen.
• Om bakluckan inte stängs helt på
grund av att klämskyddet har
aktiverats medan bakluckan stängs
automatiskt efter att en undantagen
dörrlåsfunktion utförts inaktiveras
den undantagna dörrlåsfunktionen
och samtliga dörrar låses upp.
• Kontrollera att alla dörrar är stängda
och låsta innan du lämnar bilen.
Funktionsvillkor för elbakluckans
handsfree-funktion för öppning och
stängning (modeller med elbaklucka
med handsfree-funktion)
Elbakluckan med handsfree-funktion
öppnas/stängs automatiskt när följande
förutsättningar uppfylls:
• Elbakluckans handsfree-funktion är
aktiverad (→Sid. 93)
• Startknappen är i avstängt läge.
• Den elektroniska nyckeln är inom
funktionsområdet. (→Sid. 121)
• En fot är placerad nära mitten av
nedre delen på bakre stötfångaren
och tas bort från bakre stötfångaren.
Elbakluckan kan även användas
genom att en hand, en armbåge, ett
knä etc., placeras nära mitten av den
nedre delen på bakre stötfångaren
och tas bort från bakre stötfångaren.
Se till att hålla den tillräckligt nära
mitten av nedre delen på bakre
stötfångaren.
3.2 Öppna, stänga och låsa dörrarna
115
3
Innan du börjar köra

OBSERVERA
Bakluckans manöveraxlar
Bakluckan är försedd med manöveraxlar
som håller den i rätt läge. Observera
följande säkerhetsanvisningar. I annat
fall kan bakluckans dämparstag skadas
vilket leder till felaktig funktion.
• Fäst inga främmande föremål som
dekaler, plastfilm eller klistermärken
på manöveraxeln.
• Vidrör inte manöveraxeln med
handskar eller andra tygföremål.
•
Fäst inga tunga tillbehör på bakluckan.
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning för information om
tillbehör på bakluckan.
• Sätt inte handen på manöveraxeln,
eller tryck den inte åt sidan.
Förhindra fel i bakluckans
stängningsfunktion
Använd inte alltför stor kraft vid
stängning av bakluckan medan
stängningsfunktionen är aktiv. Att
använda alltför stor kraft kan leda till
funktionsstörning i baklucksstängaren.
Undvik skador på elbakluckan
• Se till att det inte har bildats is mellan
bakluckan och karossen som kan
förhindra att bakluckan rör sig fritt.
Om bakluckan öppnas eller stängs
medan den är belastad kan det ge
upphov till fel.
• Använd inte alltför stor kraft vid på
bakluckan medan elbakluckan är
aktiv.
OBSERVERA(Fortsättning)
• Se till att sensorerna inte skadas (de
sitter på elbakluckans högra och
vänstra kant) av en kniv eller annat
vasst föremål. Om sensorn har
lossnat stängs elbakluckan inte
automatiskt.
Elbaklucka med handsfree-funktion,
säkerhetsanvisningar (i
förekommande fall)
Sparksensorn är placerad bakom mitten
av nedre delen på bakre stötfångaren.
Observera följande så att elbakluckan
med handsfree-funktion fungerar på
rätt sätt:
•
Håll alltid mitten av nedre delen av
bakre stötfångaren ren. Om mitten av
bakre stötfångarens nedre del är
smutsig eller täckt med snö kommer
sparksensorn eventuellt inte att
fungera. Ta i så fall bort smuts eller
snö, flytta bilen från det nuvarande
läget och kontrollera om
sparksensorn fungerar. Om den inte
fungerar ska du låta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
• Lägg inte på beläggningar som har en
regnavstötande (hydrofilisk) effekt
eller andra beläggningar på mitten av
nedre delen av bakre stötfångaren.
•
Parkera inte bilen nära föremål som
kan röra sig och vidröra mitten av
nedre delen av bakre stötfångaren,
t.ex. gräs eller träd. Om bilen har varit
parkerad en tid nära föremål som kan
röra sig och vidröra mitten av bakre
stötfångarens nedre del, t.ex. gräs
eller träd, kommer sparksensorn
eventuellt inte att fungera. Flytta i så
fall bilen från det läget och kontrollera
om sparksensorn fungerar. Om den
inte fungerar ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer kontrollera bilen.
3.2 Öppna, stänga och låsa dörrarna
119
3
Innan du börjar köra

OBSERVERA(Fortsättning)

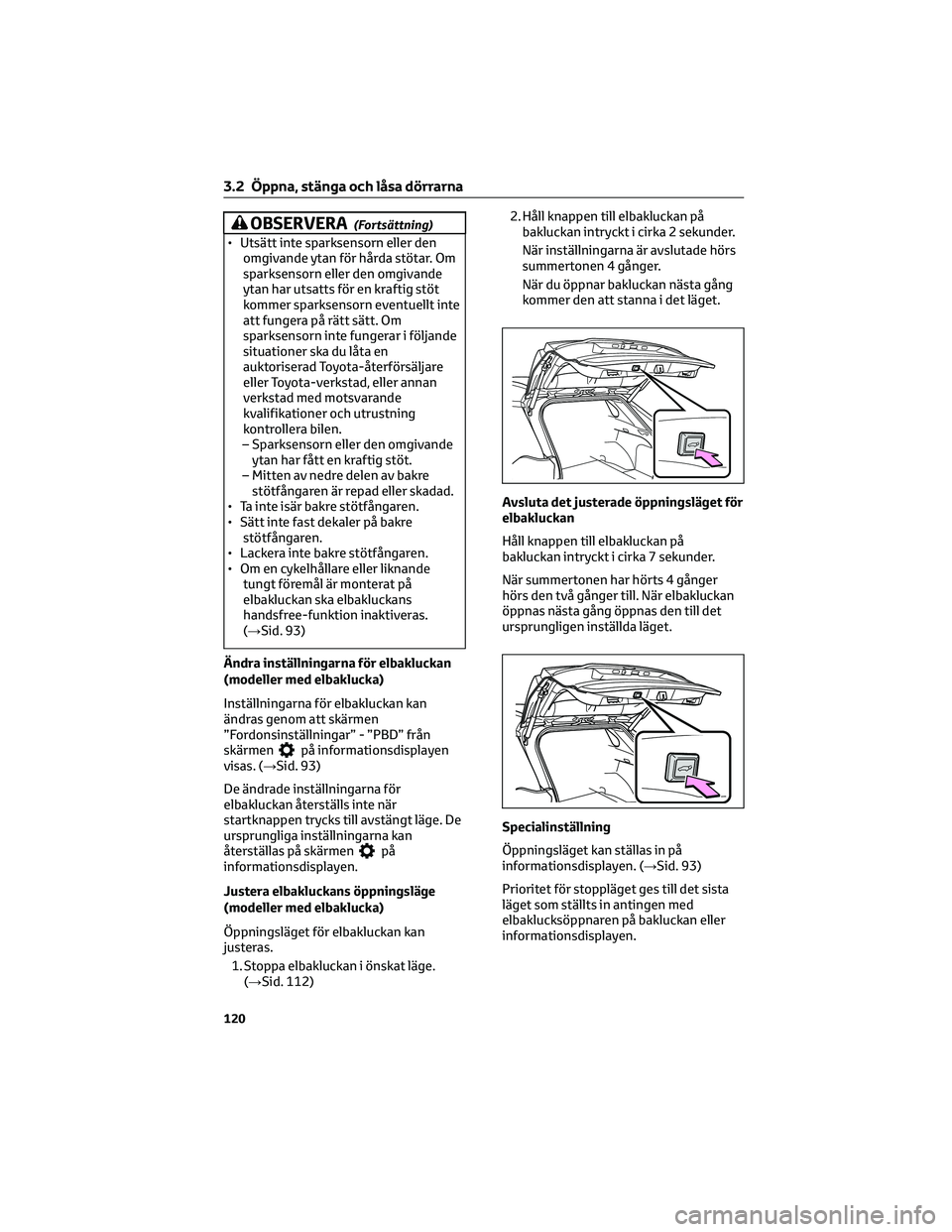

• Utsätt inte sparksensorn eller den
omgivande ytan för hårda stötar. Om
sparksensorn eller den omgivande
ytan har utsatts för en kraftig stöt
kommer sparksensorn eventuellt inte
att fungera på rätt sätt. Om
sparksensorn inte fungerar i följande
situationer ska du låta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning
kontrollera bilen.
– Sparksensorn eller den omgivande
ytan har fått en kraftig stöt.
– Mitten av nedre delen av bakre
stötfångaren är repad eller skadad.
• Ta inte isär bakre stötfångaren.
• Sätt inte fast dekaler på bakre
stötfångaren.
• Lackera inte bakre stötfångaren.
• Om en cykelhållare eller liknande
tungt föremål är monterat på
elbakluckan ska elbakluckans
handsfree-funktion inaktiveras.
(→Sid. 93)
Ändra inställningarna för elbakluckan
(modeller med elbaklucka)
Inställningarna för elbakluckan kan
ändras genom att skärmen
”Fordonsinställningar” - ”PBD” från
skärmen
på informationsdisplayen
visas. (→Sid. 93)
De ändrade inställningarna för
elbakluckan återställs inte när
startknappen trycks till avstängt läge. De
ursprungliga inställningarna kan
återställas på skärmen
på
informationsdisplayen.
Justera elbakluckans öppningsläge
(modeller med elbaklucka)
Öppningsläget för elbakluckan kan
justeras.
1. Stoppa elbakluckan i önskat läge.
(→Sid. 112)2. Håll knappen till elbakluckan på
bakluckan intryckt i cirka 2 sekunder.
När inställningarna är avslutade hörs
summertonen 4 gånger.
När du öppnar bakluckan nästa gång
kommer den att stanna i det läget.
Avsluta det justerade öppningsläget för
elbakluckan
Håll knappen till elbakluckan på
bakluckan intryckt i cirka 7 sekunder.
När summertonen har hörts 4 gånger
hörs den två gånger till. När elbakluckan
öppnas nästa gång öppnas den till det
ursprungligen inställda läget.
Specialinställning
Öppningsläget kan ställas in på
informationsdisplayen. (→Sid. 93)
Prioritet för stoppläget ges till det sista
läget som ställts in antingen med
elbaklucksöppnaren på bakluckan eller
informationsdisplayen.
3.2 Öppna, stänga och låsa dörrarna
120

• Om en elektronisk nyckel kommer i
kontakt med eller täcks av följande
metallföremål
– Kort med aluminiumbeläggning
– Cigarettaskar med invändig
aluminiumfolie
– Metalldelar på en plånbok eller
väska
– Mynt
– Handvärmare av metall
– Medier som CD- och DVD-skivor
• Om en annan trådlös nyckel (som
avger radiovågor) används i närheten
• När du har med dig den elektroniska
nyckeln tillsammans med följande
föremål som avger radiovågor
– Bärbar radio, mobiltelefon eller
andra trådlösa
kommunikationsapparater
– Ett annat fordons elektroniska
nyckel, eller fjärrkontrollnyckel som
avger radiovågor
– Persondatorer eller handdatorer
(PDA:er)
– Digitala ljudanläggningar
– Bärbara spelsystem
• Om en färgad film med metalliskt
innehåll eller metallföremål fästs på
bakrutan
• Om en elektronisk nyckel placeras
nära en batteriladdare eller
elektroniska apparater
• På parkeringsplatser där betalningen
sker med mynt (Radiovågor som
används till att känna av fordon kan
påverka det elektroniska lås- och
startsystemet.)
Om den elektroniska låsfunktionen (i
förekommande fall)
• Även om den elektroniska nyckeln
befinner sig innanför det aktiva
området (avkänningsområdet)
fungerar systemet eventuellt inte på
rätt sätt i följande fall:
– Den elektroniska nyckeln är för nära
fönstret eller ytterdörrhandtaget,
nära marken eller för högt upp när
dörrarna låses eller låses upp.– Den elektroniska nyckeln är på
instrumentpanelen, insynsskyddet
eller golvet, i dörrfickorna eller
handskfacket när hybridsystemet
startas, eller när lägen ändras på
startknappen.
• Låt inte den elektroniska nyckeln ligga
kvar på instrumentpanelen eller nära
dörrfickorna när du lämnar bilen.
Beroende på förutsättningarna för
mottagning av radiovågor kan
antennen utanför kupén känna av
nyckeln så att dörren blir låsbar från
utsidan. Den elektroniska nyckeln kan
i sådana fall bli inlåst i bilen.
• Så länge den elektroniska nyckeln
finns innanför det aktiva området kan
dörrarna låsas eller låsas upp av vem
som helst. Endast de dörrar som
känner av den elektroniska nyckeln
kan användas för att låsa upp bilen.
• Även om den elektroniska nyckeln
inte är inne i bilen kan hybridsystemet
startas om den elektroniska nyckeln
finns nära fönstret.
• Dörrarna kan låsas upp om mycket
vatten stänker på dörrhandtaget, t.ex.
i regn eller biltvätt medan den
elektroniska nyckeln befinner sig
inom avkänningsområdet. (Om du inte
öppnar dörrarna på ca 30 sekunder
låses dörrarna automatiskt igen.)
• Om fjärrkontrollen används för att
låsa dörrarna medan den elektroniska
nyckeln befinner sig nära bilen finns
en möjlighet att dörren inte låses upp
med låsfunktionen. (Lås i så fall upp
dörrarna med fjärrkontrollen.)
• Om du har handskar på dig när du
vidrör låssensorn kan det fördröja
eller förhindra funktionen. Ta av dig
handsken och vidrör sensorn igen.
• När låsfunktionen utförs med
låssensorn visas igenkänningssignaler
två gånger i följd. Därefter ges ingen
igenkänningssignal.
3.2 Öppna, stänga och låsa dörrarna
123
3
Innan du börjar köra

• Om dörrhandtaget blir vått medan
den elektroniska nyckeln finns inom
avkänningsområdet kan dörren låsas
och låsas upp upprepade gånger. I så
fall ska du följa följande anvisningar
när du tvättar bilen:
– Placera den elektroniska nyckeln
minst 2 meter från bilen. (Se till att
nyckeln inte kan stjälas.)
– Ställ in den elektroniska nyckeln i
batteribesparande läge för att
inaktivera det elektroniska lås- och
startsystemet. (→Sid. 122)
• Om den elektroniska nyckeln ligger i
bilen och ett dörrhandtag blir vått när
bilen tvättas kan ett meddelande visas
på informationsdisplayen och en
summerton höras utanför bilen. Lås
alla dörrar för att stänga av larmet.
• Låssensorn fungerar eventuellt inte
ordentligt om den kommer i kontakt
med is, snö, lera etc. Rengör
låssensorn och försök att använda
den igen, eller använd låssensorn på
dörrhandtagets nedre del.
• Om du närmar dig
avkänningsområdet eller ett
dörrhandtag alltför snabbt kan det
hända att dörrarna inte låses upp.
Återställ i så fall dörrhandtaget till
ursprungsläget och kontrollera att
dörrarna är olåsta innan du fattar tag i
dörrhandtaget igen.
• Om det finns en annan elektronisk
nyckel inom avkänningsområdet kan
det ta lite längre tid att låsa upp
dörrarna efter att du har fattat tag i
dörrhandtaget.
När bilen inte körs under längre
perioder
• Modeller med elektronisk låsfunktion:
Lämna inte den elektroniska nyckeln
närmare bilen är 2 meter för att
undvika stöld.
• Det elektroniska lås- och
startsystemet kan inaktiveras i förväg.
(→Sid. 409)• Det batteribesparande läget kan
minska strömförbrukningen för
elektroniska nycklar. (→Sid. 122)
Använd systemet på rätt sätt
Ha alltid nyckeln på dig när du använder
systemet. Modeller med elektroniskt
låssystem: Se till att den elektroniska
nyckeln inte är alltför nära bilen om du
använder systemet från utsidan.
Beroende på den elektroniska nyckelns
läge och hur den hålls, kan den
eventuellt alltid inte kännas av. I så fall
fungerar systemet inte på rätt sätt.
(Larmet kan gå igång oavsiktligt, eller
också fungerar inte dörrlåsskyddet.)
Om det elektroniska lås- och
startsystemet inte fungerar på rätt
sätt
• Låsa och låsa upp dörrarna: Använda
den mekaniska nyckeln. (→Sid. 387)
• Starta hybridsystemet:→Sid. 162
Specialanpassning
Inställningar (t.ex. elektroniskt lås- och
startsystem) kan ändras.
(Anpassningsbara funktioner:
→Sid. 409)
Om det elektroniska lås- och
startsystemet har inaktiverats vid en
specialinställning, se förklaringarna till
följande åtgärder.
• Låsa och låsa upp dörrarna: Använd
fjärrkontrollen eller den mekaniska
nyckeln. (→Sid. 105, Sid. 387)
• Starta hybridsystemet eller ändra
lägen på startknappen:→Sid. 387
• Stänga av hybridsystemet:
(→Sid. 165, Sid.)
3.2 Öppna, stänga och låsa dörrarna
124

Automatisk invändig backspegel med
bländskydd
Det reflekterade ljuset minskas
automatiskt i förhållande till ljusstyrkan
från bakomvarande fordon.
Växla den automatiska
bländskyddsfunktionen mellan På och Av
När den automatiska
bländskyddsfunktionen är i ON-läge
tänds kontrollampan
A. Funktionen
ställs in i ON-läge varje gång
startknappen trycks till tändningsläge.
Tryck på knappen för att stänga av
funktionen. (Kontrollampan
Aslocknar
också.)
Undvika sensorfel (modeller med
invändig backspegel med automatiskt
bländskydd)
Sensorerna fungerar korrekt om de inte
vidrörs eller täcks över.
3.4.3 Digital backspegel*
*I förekommande fall
Den digitala backspegeln är ett system
som använder bilens bakre kamera och
visar bilder från den på den digitala
backspegeln.
Den digitala backspegeln kan ändras
mellan optisk spegel och digital spegel
med spaken.
Den digitala backspegeln ger föraren god
sikt bakåt oavsett hinder som nackskydd
eller bagage. Baksätet visas inte heller
och baksätespassagerarnas avskildhet
förbättras.
VARNING!
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till svåra eller livshotande
skador.
Innan du använder den digitala
backspegeln
• Justera alltid backspegeln innan du
börjar köra. (→Sid. 135)
– Ändra till läget för optisk spegel
och justera läget för den digitala
backspegeln så att området bakom
bilen är ordentligt synligt.
– Ändra till läget för digital spegel och
justera inställningen av displayen.
• Eftersom räckvidden av bilden som
visas i den digitala backspegeln skiljer
sig från den optiska spegeln ska du
kontrollera detta innan du börja köra.
3.4 Justera ratten och speglarna
133
3
Innan du börjar köra
