2022 TOYOTA RAV4 sensor

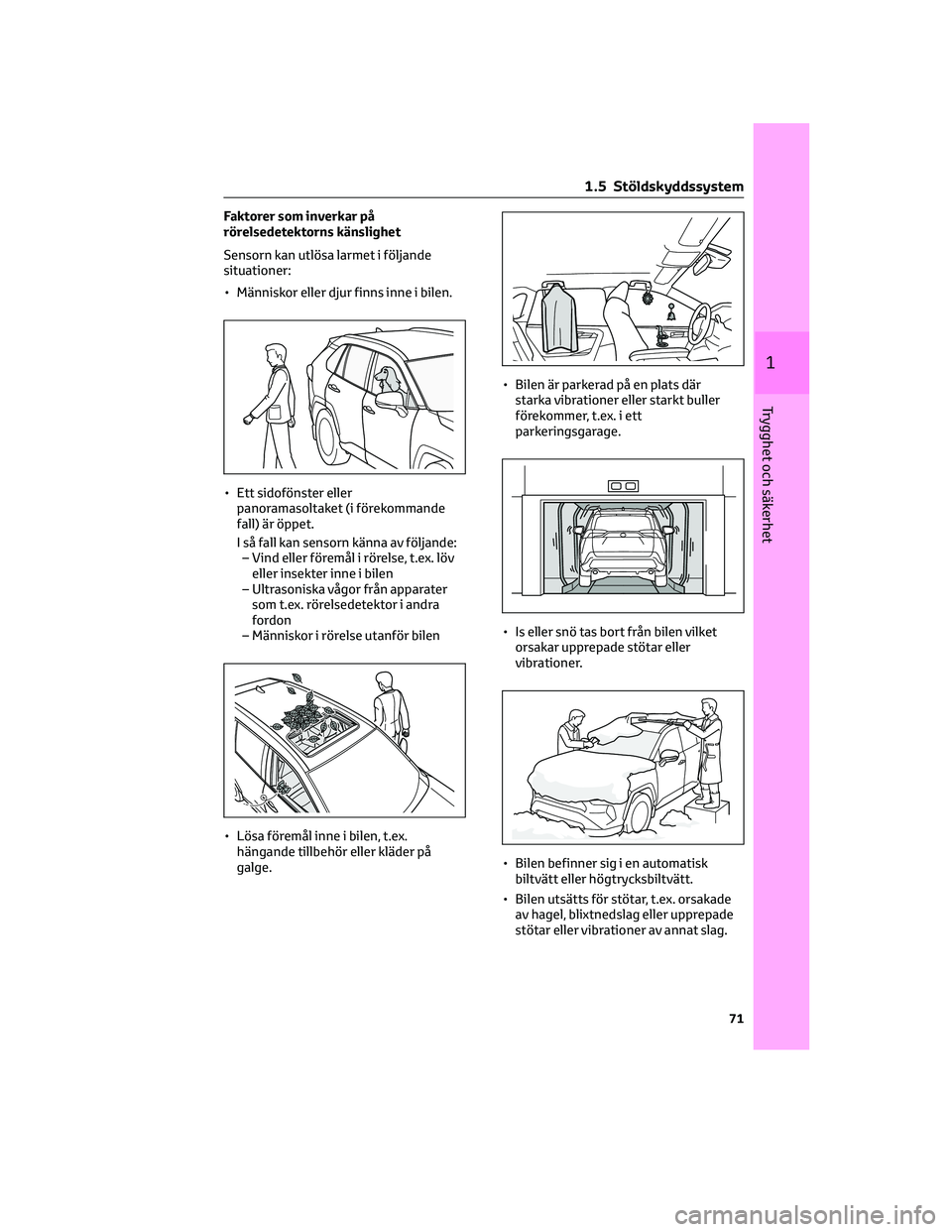

Faktorer som inverkar på
rörelsedetektorns känslighet
Sensorn kan utlösa larmet i följande
situationer:
• Människor eller djur finns inne i bilen.
• Ett sidofönster eller
panoramasoltaket (i förekommande
fall) är öppet.
I så fall kan sensorn känna av följande:
– Vind eller föremål i rörelse, t.ex. löv
eller insekter inne i bilen
– Ultrasoniska vågor från apparater
som t.ex. rörelsedetektor i andra
fordon
– Människor i rörelse utanför bilen
• Lösa föremål inne i bilen, t.ex.
hängande tillbehör eller kläder på
galge.• Bilen är parkerad på en plats där
starka vibrationer eller starkt buller
förekommer, t.ex. i ett
parkeringsgarage.
• Is eller snö tas bort från bilen vilket
orsakar upprepade stötar eller
vibrationer.
• Bilen befinner sig i en automatisk
biltvätt eller högtrycksbiltvätt.
• Bilen utsätts för stötar, t.ex. orsakade
av hagel, blixtnedslag eller upprepade
stötar eller vibrationer av annat slag.
1 .5 Stöldskyddssystem
71
1
Trygghet och säkerhet

Viktigt beträffande lutningssensorn
Sensorn kan utlösa larmet i följande
situationer:
• Bilen transporteras på färja, trailer,
tåg etc.
• Bilen är parkerad i ett
parkeringsgarage.
• Bilen befinner sig i en biltvätt där
bilen flyttas.
• Lufttrycket i ett däck sjunker.
• Bilen lyfts med domkraft.
• En jordbävning inträffar eller vägen
har rasat.
OBSERVERA
Säkerställa korrekt
rörelsedetektorfunktion
• Sensorerna fungerar korrekt om de
inte vidrörs eller täcks över.
• Rikta inte sprayburkar, oavsett
innehåll, direkt mot öppningarna för
sensorerna.
OBSERVERA(Fortsättning)
• Om andra tillbehör än
originaltillbehör från Toyota
monteras, eller om föremål lämnas
kvar mellan förarsätet och
framsätespassagerarens säte kan
avkänningsförmågan minska.
• Rörelsesensorn kan stängas av när
den elektroniska nyckeln är nära
bilen.
1 .5 Stöldskyddssystem
72

Varningslampor
Varningslamporna informerar föraren om
funktionsstörningar i något av bilens
system.
(Röd)Bromssystem, var-
ningslampa
*1
(→Sid. 356)
(Gul)Bromssystem, var-
ningslampa
*1
(→Sid. 356)
Laddningssystem,
varningslampa*1
(→Sid. 357)
Hög kylvätsketem-
peratur, varnings-
lampa
*2
(→Sid. 357)
Hybridsystemet
överhettas, var-
ningslampa
*2
(→Sid. 357)
Lågt oljetryck, var-
ningslampa*2
(→Sid. 357)
Funktionsstörning,
kontrollampa*1
(→Sid. 357)
SRS, varnings-
lampa*1
(→Sid. 358)
ABS, varnings-
lampa*1
(→Sid. 358)
(Röd/gul)Elektriskt servo-
styrningssystem,
varningslampa
*1
(→Sid. 358)
(Blinkar eller lyser)PCS, varnings-
lampa
*1(i förekom-
mande fall)
(→Sid. 358)
(Orange)LTA, kontrollampa (i
förekommande fall)
(→Sid. 359)
(Blinkar)Toyota parkerings-
sensor OFF, kon-
trollampa
*3(i före-
kommande fall)
(→Sid. 359)
(Blinkar)PKSB OFF, kon-
trollampa
*1(i före-
kommande fall)
(→Sid. 359)
(Blinkar)RCTA OFF, kon-
trollampa
*1(i före-
kommande fall)
(→Sid. 360)
Slirindikerings-
lampa*1
(→Sid. 360)
Felaktig användning
av pedal, varnings-
lampa
*2
(→Sid. 360)
(Blinkar)Bromshållning aktiv,
kontrollampa
*1
(→Sid. 360)
(Blinkar)Parkeringsbroms,
kontrollampa
(→Sid. 361)
Lågt däcktryck, var-
ningslampa*1(i
förekommande fall)
(→Sid. 361)
Låg bränslenivå,
varningslampa
(→Sid. 361)
Förarens och fram-
sätespassagerarens
bältespåminnare
(→Sid. 361)
Säkerhetsbälten i
baksätet, påminnel-
selampor
(→Sid. 362)
*1Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. En systemstörning kan
föreligga om en lampa inte tänds eller
släcks. Låt en auktoriserad
2.1 Instrumentgrupp
76

Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*2Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*3Kontrollampan OFF till Toyota
parkeringssensor tänds när startknappen
trycks till tändningsläge medan Toyota
parkeringssensor är aktiverad. Den
slocknar efter några sekunder.
VARNING!
Om en varningslampa i
säkerhetssystemet inte tänds
Om en lampa i säkerhetssystemet, t.ex.
varningslampan för ABS och
krockkuddarna, inte tänds när du
startar hybridsystemet kan det
innebära att dessa system inte
aktiveras så att de kan skydda dig vid
en olyckshändelse vilket kan leda till
svåra eller livshotande skador. Låt
omedelbart en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen om detta skulle
inträffa.
Kontrollampor
Kontrollamporna håller föraren
informerad om status i bilens olika
system.
Blinkers, kon-
trollampa
(→Sid. 172)
Bakljus, kon-
trollampa
(→Sid. 177)
Helljus, kon-
trollampa
(→Sid. 178)
Automatiskt helljus,
kontrollampa (i
förekommande fall)
(→Sid. 179)
Dimljus fram, kon-
trollampa (i före-
kommande fall)
(→Sid. 182)
Dimljus bak, kon-
trollampa (i före-
kommande fall)
(→Sid. 182)
Elektroniskt lås-
och startsystem,
kontrollampa
*1
(→Sid. 162)
Farthållare, kon-
trollampa
(→Sid. 212,
Sid. 222)
Aktiv farthållare,
kontrollampa (i
förekommande fall)
(→Sid. 212)
Farthållare, kon-
trollampa “SET”
(→Sid. 212,
Sid. 222)
Hastighetsbegrän-
sare, kontrollampa (i
förekommande fall)
(→Sid. 225)
LTA, kontrollampa*2
(i förekommande
fall) (→Sid. 204)
Toyota parkerings-
sensor OFF, kon-
trollampa
*3, 4(i
förekommande fall)
(→Sid. 246)
PKSB OFF, kon-
trollampa*3, 5(i
förekommande fall)
(→Sid. 255)
(Blinkar)Slirindikerings-
lampa
*5
(→Sid. 266)
VSC OFF, kon-
trollampa*3, 5
(→Sid. 266)
2.1 Instrumentgrupp
77
2
Information om bilens status samt kontrollampor

PCS, varnings-
lampa*3, 5(i före-
kommande fall)
(→Sid. 194)
Ytterbackspeglar
med BSM-
indikering
*5, 6(i
förekommande fall)
(→Sid. 227)
BSM, kontrollampa
(i förekommande
fall) (→Sid. 227)
RCTA OFF, kon-
trollampa*3, 5(i
förekommande fall)
(→Sid. 227)
Bromshållning vilo-
läge, kontrollampa*5
(→Sid. 175)
Bromshållning aktiv,
kontrollampa*5
(→Sid. 175)
Stöldskyddssyste-
mets kontrollampa
(→Sid. 67, Sid. 69)
“READY”-indikator
(→Sid. 162)
Låg utetemperatur,
kontrollampa*7
(→Sid. 81, Sid. 86)
EV, kontrollampa
(→Sid. 61)
Parkeringsbroms,
kontrollampa
(→Sid. 172)
Körläge EV, kon-
trollampa
(→Sid. 167)
Körläge Eco, kon-
trollampa
(→Sid. 261)
Sportläge, kon-
trollampa
(→Sid. 261)
Trail Mode,kontrol-
lampa (i förekom-
mande fall)
(→Sid. 263)
“PASSENGER AIR
BAG”, kon-
trollampa
*5, 8(i
förekommande fall)
(→Sid. 37)
*1Den här lampan tänds på
informationsdisplayen med ett
meddelande.
*2Beroende på systemets
driftsförhållanden ändras
kontrollampans färg och tillstånd
(tänd/blinkar).
*3Lampan tänds när systemet stängs av.
*4Toyota parkeringssensors
avstängningsindikator OFF tänds när
startknappen trycks till tändningsläge
medan Toyota parkeringssensor är
aktiverad. Den slocknar efter några
sekunder.
*5Lamporna tänds när startknappen har
tryckts till tändningsläge för att indikera
att systemkontroll utförs. De släcks när
hybridsystemet startas, eller efter några
sekunder. Det kan vara en indikering på
funktionsstörning om lamporna inte
tänds, eller släcks. Låt en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med
motsvarande kvalifikationer kontrollera
bilen.
*6Den här lampan tänds i
ytterbackspeglarna.
*7Om utetemperaturen är under +3 °C
blinkar indikeringslampan i cirka
10 sekunder och lyser sedan med fast
sken.
*8Den här lampan tänds på mittpanelen.
2.1 Instrumentgrupp
78

EHjulspinn, display
När ett hjul spinner ändrar symbolen
på displayen färg och blinkar.
*Den här funktionen visas bara när
körläget ställs in i sportläge.
Display för inställningar
Fordonsinställningar och innehållet som
visas på skärmen kan ändras via de
rattmonterade reglagen.
Inställningsmetod
1. Tryck på
ellerpå rattreglagen
och välj.
2. Tryck på
ellerpå rattreglagen
för att välja önskad funktion.
•
Om funktionen sätts på och stängs av,
eller om volymen etc ändras på
inställningsskärmen så ändras
inställningen varje gång
trycks in.
• För funktioner som medger
driftsinnehåll, displayinnehåll, etc
för funktionen som ska väljas visas
inställningsskärmen när
hålls
intryckt. Välj inställning eller önskat
värde (tid, etc) med
när
inställningsskärmen visas.
3. Tryck på
på rattreglagen när
inställningarna har ändrats.
”Clock :00” (i förekommande fall)
(→Sid. 82, Sid. 87)
Välj för att ställa in klockan.
LTA (Linjeavkännare) (i
förekommande fall) (→Sid. 200)
Välj för att ställa in följande funktioner.
• “Lane Center”
Välj för att aktivera/inaktivera
körfältsassistansen.
• “Steering Assist”
Välj för att aktivera/inaktivera
styrningsassistansen.
• ”Sensitivity”
Välj för att ställa in
körfältsassistansens känslighet.• “Sway Warning”
Välj för att aktivera/inaktivera bilens
trötthetsvarnare.
• “Sway Sensitivity”
Välj för att ställa in
trötthetsvarnarens känslighet.
PCS (Aktivt krockskyddssystem) (i
förekommande fall) (→Sid. 192)
Välj för att ställa in följande funktioner.
• PCS på/av
Välj för att aktivera/inaktivera
krockskyddssystemet.
• ”Känslighet”
Välj för att ändra
avståndsinställningen för varningen i
det aktiva krockskyddet.
BSM (Dödavinkelvarnare) (i
förekommande fall) (→Sid. 226)
Välj för att ställa in följande funktioner.
• BSM (Dödavinkelvarnare) På/Av
Välj för att aktivera/inaktivera
BSM-systemet.
• “Brightness”
Välj för att ändra ljusstyrkan i
ytterbackspeglarnas indikatorer.
(→Sid. 227)
• ”Sensitivity”
Välj för att ändra
avståndsinställningen för fordon som
närmar sig.
Toyotas parkeringssensor (i
förekommande fall) (→Sid. 244)
Välj för att ställa in följande funktioner.
• Toyotas parkeringssensor På/Av
Välj för att aktivera/inaktivera Toyota
parkeringssensor.
• ”Volym”
Välj för att ställa in ljudvolymen för
summertonen som hörs när Toyota
parkeringssensorer är aktiva.
2.1 Instrumentgrupp
93
2
Information om bilens status samt kontrollampor

1. Fatta tag i främre handtaget för att
låsa upp dörrarna.
Se till att sensorn på handtagets
baksida vidrörs. Dörrarna kan inte
låsas upp förrän tidigast 3 sekunder
efter att de låstes.
2. Tryck på låssensorn (fördjupningen på
dörrhandtagets övre del) för att låsa
dörrarna.
Kontrollera att dörren är ordentligt
låst.
Med fjärrkontrollnyckeln
1. Låsa alla dörrarna
Kontrollera att dörren är ordentligt
låst.
Håll intryckt för att stänga fönster och
panoramasoltak (i förekommande fall).*
2. Låsa upp alla dörrarna
Håll intryckt för att öppna fönster och
panoramasoltak (i förekommande fall).*
*Dessa inställningar måste utföras hos en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.Summerton vid dörrlåsning (modeller
med elektroniskt lås- och startsystem
försett med låsfunktion)
De dörrar som ska låsas upp med
låsfunktionen kan ställas in med
fjärrkontrollen.
1. Slå av tändningen.
2. Koppla ur rörelsedetektorn och
larmsystemets lutningssensor för att
undvika att larmsystemet oavsiktligt
går igång medan inställningarna
utförs. (I förekommande fall)
(→Sid. 70)
3. Om kontrollampan på nyckelns yta
inte är tänd, tryck ned
elleri cirka 5 sekunder medan du
trycker ned.
Inställningen växlar för varje åtgärd, som
visas nedan. (Vänta minst 5 sekunder och
upprepa steg3 om du ständigt ändrar
inställningen.)
Informationsdisplay/
ljudsignalUpplåsningsfunk-
tion
(Vänsterstyrda bi-
lar)
(Högerstyrda mo-
deller)
Utvändigt: Tre ljud-
signaler Invändigt:
Ett plingHåll i förardörrens
handtag för att låsa
upp enbart förar-
dörren.
Håll i framsätespas-
sagerardörrens
handtag eller tryck
på baklucksöppna-
ren för att låsa upp
alla dörrarna.
Utvändigt: Två ljud-
signaler Invändigt:
Ett plingHåll i en av framdör-
rarnas handtag eller
tryck på bakluck-
söppnaren för att
låsa upp alla
dörrarna.
Modeller med larm: Undvik att larmet
utlöses oavsiktligt genom att låsa upp
dörrarna med fjärrkontrollen och öppna
och stänga en dörr en gång efter att
3.2 Öppna, stänga och låsa dörrarna
105
3
Innan du börjar köra

inställningen har ändrats. (Om en dörr
inte har öppnats senast 30 sekunder
efter
att har tryckts in låses
dörrarna igen och larmet ställs
automatiskt in.) Stäng av larmet genast
om det skulle gå igång. (→Sid. 69)
Kollisionsavkänningssystem för
dörrupplåsning
Om bilen utsätts för en kraftig stöt låses
alla dörrarna upp. Beroende på
kollisionskraften eller typen av olycka
aktiveras systemet dock inte alltid.
Ljud- och ljussignaler
Dörrar: Varningsblinkers blinkar för att
indikera att dörrarna har låsts/låsts upp
med låsfunktionen (i förekommande fall)
eller fjärrkontrollen. (Låst: En gång;
Upplåst: Två gånger)
Sidofönster eller panoramaglastak (i
förekommande fall): En summerton hörs
som indikerar att sidofönstren och
panoramasoltaket öppnas/stängs med
fjärrkontrollen.
Säkerhetsåtgärd
Om en dörr inte har öppnats inom cirka
30 sekunder efter att bilen låsts upp med
den elektroniska lås- och startfunktionen
(i förekommande fall) eller
fjärrkontrollen, låser
säkerhetsfunktionen automatiskt bilen
igen. (Beroende på var den elektroniska
nyckeln befinner sig kan den dock
detekteras som om den vore i bilen. I så
fall kan bilen låsas upp.)
Om dörren inte kan låsas med
låssensorn på dörrhandtagets övre del
(modeller med elektronisk lås- och
startsystem försett med låsfunktion)
Om dörren inte låses även om du vidrör
den övre sensorytan, ska du försöka att
vidröra både övre och undre
sensorytorna samtidigt.
Ta av dig handskarna om du har handskar
på dig.Dörrlåssummer
En summerton hörs kontinuerligt i fem
sekunder i följande situationer. Stäng alla
dörrar och lås bilen en gång till.
• Om ett försök görs att låsa dörrarna
med det elektroniska lås- och
startsystemet medan en annan dörr
än den du låser är öppen.
•
Om ett försök görs att låsa dörrarna med
fjärrkontrollen medan en dörr är öppen.
Ställa in larmet (i förekommande fall)
Larmet ställs in när dörrarna låses.
(→Sid. 68)
Förhållanden som påverkar funktionen
för det elektroniska lås- och
startsystemet eller fjärrkontrollen
→Sid. 122
Om det elektroniska lås- och
startsystemet eller fjärrkontrollen
inte fungerar på rätt sätt
• Låsa och låsa upp dörrarna med den
mekaniska nyckeln. (→Sid. 387)
• Byt nyckelbatteriet mot ett nytt om
det blir urladdat. (→Sid. 336)
Om 12-voltsbatteriet är urladdat
Dörrarna kan inte låsas och låsas upp
med det elektroniska lås- och
startsystemet eller fjärrkontrollen. Lås
och lås upp dörrarna med den
mekaniska nyckeln. (→Sid. 387)
Påminnelsefunktion för baksätet
• Så att du inte ska glömma bagage eller
liknande på baksätet hörs en
summerton och ett meddelande visas
3.2 Öppna, stänga och låsa dörrarna
106
