2022 TOYOTA PROACE VERSO service indicator

8
Conducerea economică
Conducerea economică include o serie de practici zilnice ce permit reducerea consumului de energie (carburant și/sau electricitate) și a nivelului de emisii de CO2 ale autovehiculului.
Optimizați modul de utilizare a transmisiei
În cazul transmisiei manuale, porniți ușor de pe loc și schimbați rapid treptele. În timpul
accelerării, schimbați rapid treptele de viteză.În cazul transmisiei automate, utilizați cu precădere modul automat. Evitați apăsarea puternică sau bruscă a pedalei de accelerație.Indicatorul de schimbare trepte de viteză vă ajută să cuplați cea mai potrivită treaptă de viteză. Ori de câte ori este afișată recomandarea pe panoul de instrumente, puneți-o imediat în practică.Pentru autovehiculele cu transmisie automată, acest indicator apare doar în modul manual.
Conduceți ușor
Mențineți o distanță de siguranță între autovehicule, utilizați frâna de motor în locul pedalei de frână și apăsați treptat pedala de accelerație. Aceste practici ajută la economisirea energiei, reducerea emisiilor de CO2 și la micșorarea zgomotului general din trafic.Atunci când traficul este fluid, selectați tempomatul.
Controlați utilizarea echipamentelor electrice
Înainte de a porni la drum, dacă temperatura în compartimentul pentru pasageri este prea mare, aerisiți-l prin deschiderea geamurilor și a duzelor de ventilație înainte de a utiliza sistemul de climatizare.La viteze de peste 31 mph (50 km/h), închideți geamurile și lăsați duzele de ventilație deschise.
Luați în considerare utilizarea echipamentelor care vă pot ajuta să mențineți temperatura în compartimentul pentru pasageri la un nivel scăzut (de exemplu trapa, jaluzelele).Opriți sistemul de climatizare, cu excepția cazului în care este prevăzut cu control automat al temperaturii, imediat ce temperatura dorită este atinsă.Opriți funcțiile de dezaburire și degivrare, dacă nu sunt prevăzute cu control automat.Dezactivați funcția de încălzire a scaunului în cel mai scurt timp posibil.Adaptați utilizarea farurilor și/sau a proiectoarelor de ceață în funcție de nivelul de vizibilitate, în conformitate cu legislația curentă din țara în care conduceți.Nu lăsați motorul în funcțiune înainte de a porni la drum, în special iarna (cu excepția condițiilor de iarnă severe: temperaturi mai mici de -23°C). Autovehiculul se va încălzi mult mai repede în timpul deplasării.Ca pasager, prin neconectarea unor dispozitive multimedia (de exemplu filme, muzică, jocuri
video) veți contribui la reducerea consumului de energie.Deconectați toate dispozitivele portabile înainte de a coborî din autovehicul.
Limitați cauzele consumului excesiv
Distribuiți greutatea în întregul autovehicul. Amplasați cele mai grele articole în portbagaj, cât mai aproape de scaunele din spate.Limitați obiectele transportate în autovehicul
și reduceți la minim rezistența la înaintare (de exemplu bare de acoperiș, cadru portbagaj, suport pentru biciclete, remorcă). Utilizați, de preferință, un portbagaj de acoperiș.Îndepărtați barele de acoperiș și cadrul pentru portbagaj după utilizare.La finalul sezonului rece, înlocuiți pneurile de iarnă cu unele de vară.
Respectați instrucțiunile pentru service
Verificați periodic presiunea în pneuri când sunt reci, consultând eticheta de pe montantul de pe partea șoferului.Efectuați această verificare în special:– înaintea unei călătorii lungi.– la fiecare schimbare de anotimp.– după o perioadă lungă de utilizare.Nu uitați de roata de rezervă, dacă este cazul, și pneurile pentru remorca sau rulota dumneavoastră.Efectuați lucrările periodice de întreținere a autovehiculului (de exemplu ulei de motor, filtru de ulei, filtru de aer, filtru pentru compartimentul

11
Instrumente
1
utilizând meniul de configurare a ecranului, cu autovehiculul oprit.
1.Setări tempomat sau limitator de vitezăAfișarea indicatoarelor pentru limitarea vitezei
2.Indicator de schimbare trepte de viteză (diesel)Treapta pentru transmisie automată (diesel) sau poziția selectorului pentru treapta de viteză (electric)
3.Vitezometru digital (mph sau km/h) cu panou de instrumente LCD și panou de instrumente LCD text (diesel)Zona de afișare cu panou de instrumente matriceal: mesaj de alertă sau de stare a funcției, computer de bord, vitezometru digital (mph sau km/h), flux de putere/nivel de încărcare a autovehiculului (electric) etc.
4.Indicator de service, apoi odometru (mile sau km)Contor de parcurs parțial (mile sau km) (diesel)Autonomia rămasă/modul de conducere selectat (electric)Zona de afișare cu panou de instrument LCD text: mesaj de alertă sau de stare a funcției, computer de bord etc.
5.Indicatorul temperaturii lichidului de răcire pentru motor
6.Indicatorul nivelului de ulei de motor
7.Indicator nivel de carburant
Butoane de comandă

Cu afișaj LCD


Cu afișaj text LCD

Cu afișaj matriceal

Cu afișaj matriceal (electric)

A.Resetare indicator de service.Reamintire temporară a informațiilor despre service.Reamintire privind autonomia de conducere cu sistemul AdBlue®.În funcție de versiune: reveniți la nivelul anterior sau anulați operațiunea curentă.
B.Reducere luminozitate generală.În funcție de versiune: parcurgeți un meniu sau o listă sau modificați o valoare.
C.Resetare contor de parcurs parțial.În funcție de versiune: accesați meniul de configurare (apăsare lungă), confirmați o selecție (apăsare scurtă).
D.Reamintirea informațiilor despre service sau a autonomiei de conducere cu sistemul SCR și AdBlue®.Resetarea funcției selectate (indicator service sau contor de parcurs parțial).În funcție de versiune: accesați meniul de configurare (apăsare lungă), confirmați o selecție (apăsare scurtă).
În cazul ecranului tactil, este de asemenea posibil să reduceți luminozitatea.

14
Efectuați (1), apoi completați nivelul cu un lichid de frână care respectă recomandările producătorului. Dacă problema persistă, efectuați (2).Aprindere continuă.Sistemul de distribuție electronică a forței de frânare (EBFD) este defect.Efectuați (1) și apoi (2).
Lămpi de avertizare/indicatori luminoși de
culoare portocalie
ServiceAprindere temporară, însoțită de afișarea unui mesaj.Au fost detectate unul sau mai multe defecte minore pentru care nu există o lampă de avertizare specifică.Identificați cauza defecțiunii utilizând mesajul afișat în cadrul panoului de instrumente.Puteți remedia dumneavoastră unele defecțiuni, cum ar fi înlocuirea bateriei telecomenzii.Pentru orice alte probleme, cum ar fi un defect al sistemului de detectare presiune scăzută în pneuri, efectuați (3).Aprindere continuă, însoțită de afișarea unui mesaj.Au fost detectate unul sau mai multe defecte majore pentru care nu există o lampă de avertizare specifică.Identificați cauza anomaliei utilizând mesajul afișat în cadrul panoului de instrumente, apoi efectuați (3).
Aprindere continuă, însoțită de mesajul „Frână de parcare defectă”.Eliberarea automată a frânei de parcare electrice nu este disponibilă.Efectuați (2).Lampa de avertizare pentru service se aprinde continuu și cheia de service este afișată intermitent, apoi continuu.
Intervalul de service a fost depășit.Este necesară efectuarea cât mai rapidă a operațiunilor de service asupra autovehiculului.Doar pentru motoarele diesel.
Sistem de frânare antiblocare (ABS)Aprindere continuă.Sistemul de frânare antiblocare este defect.Autovehiculul menține frânarea convențională.Conduceți cu atenție la o viteză moderată, apoi efectuați (3).
AdBlue® (cu Euro 6.3)Aprins pentru aproximativ 30 de secunde la pornirea autovehiculului, însoțit de un mesaj care indică autonomia.Autonomia rămasă este de 2.400 - 800 km (1.500 - 500 mile).Completați nivelului de AdBlue®.Aprindere continuă, la punerea contactului, însoțită de un semnal sonor și un mesaj care indică autonomia.Autonomia rămasă este de 800 - 100 km (500 - 62 mile).
Completați rapid nivelul de AdBlue® sau efectuați (3).Aprindere intermitentă, însoțită de un semnal sonor și un mesaj care indică autonomia.Autonomia rămasă a scăzut sub 100 km (62 mile).Trebuie să completați nivelul de AdBlue® pentru a evita împiedicarea pornirii motorului, sau
efectuați (3).Aprindere intermitentă, însoțită de un semnal sonor și un mesaj care indică faptul că motorul nu poate fi pornit.Rezervorul de AdBlue® este gol: sistemul de imobilizare a motorului necesar și legal împiedică pornirea motorului.Pentru a reporni motorul, completați cu AdBlue® sau efectuați (2).Este extrem de important să adăugați cel puțin 5 litri de AdBlue® în rezervor.
SCR sistem de control al emisiilor (Diesel)Aprindere continuă la punerea contactului, însoțită de un semnal sonor și afișarea unui mesaj.A fost detectată o defecțiune la SCR sistemul de control al emisiilor.Această avertizare dispare imediat ce emisiile revin la un nivel normal.Lampa de avertizare cu privire la AdBlue® se aprinde intermitent la punerea contactului, împreună cu aprinderea continuă a lămpilor de avertizare cu privire la Service și Autodiagnoza

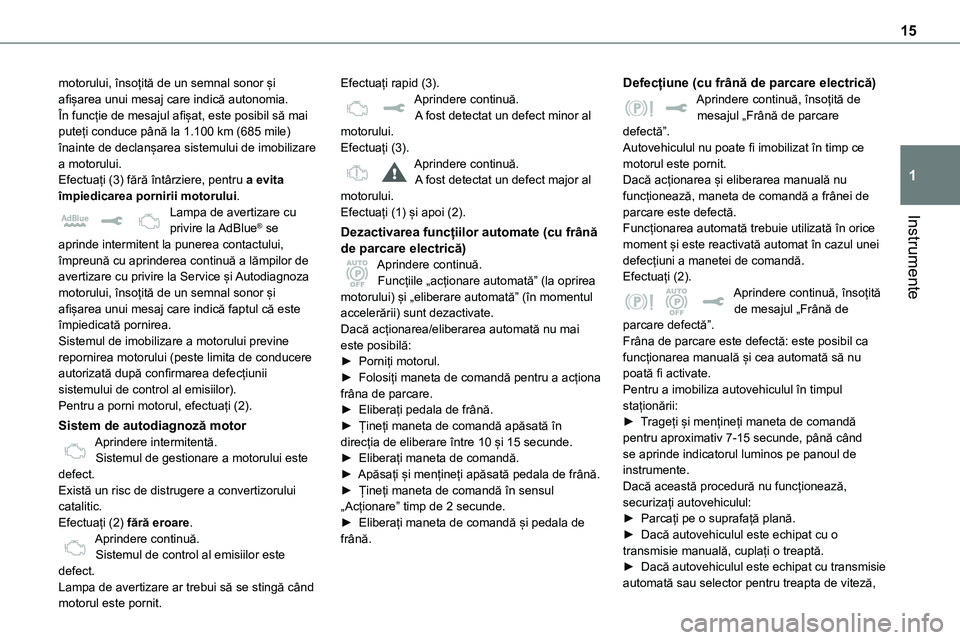

15
Instrumente
1
motorului, însoțită de un semnal sonor și afișarea unui mesaj care indică autonomia.În funcție de mesajul afișat, este posibil să mai puteți conduce până la 1.100 km (685 mile) înainte de declanșarea sistemului de imobilizare a motorului.Efectuați (3) fără întârziere, pentru a evita împiedicarea pornirii motorului.Lampa de avertizare cu
privire la AdBlue® se aprinde intermitent la punerea contactului, împreună cu aprinderea continuă a lămpilor de avertizare cu privire la Service și Autodiagnoza motorului, însoțită de un semnal sonor și afișarea unui mesaj care indică faptul că este împiedicată pornirea.Sistemul de imobilizare a motorului previne repornirea motorului (peste limita de conducere autorizată după confirmarea defecțiunii sistemului de control al emisiilor).Pentru a porni motorul, efectuați (2).
Sistem de autodiagnoză motorAprindere intermitentă.Sistemul de gestionare a motorului este defect.Există un risc de distrugere a convertizorului catalitic.Efectuați (2) fără eroare.Aprindere continuă.Sistemul de control al emisiilor este defect.Lampa de avertizare ar trebui să se stingă când motorul este pornit.
Efectuați rapid (3).Aprindere continuă.A fost detectat un defect minor al motorului.Efectuați (3).Aprindere continuă.A fost detectat un defect major al motorului.Efectuați (1) și apoi (2).
Dezactivarea funcțiilor automate (cu frână de parcare electrică)Aprindere continuă.Funcțiile „acționare automată” (la oprirea motorului) și „eliberare automată” (în momentul accelerării) sunt dezactivate.Dacă acționarea/eliberarea automată nu mai este posibilă:► Porniți motorul.► Folosiți maneta de comandă pentru a acționa frâna de parcare.► Eliberați pedala de frână.► Țineți maneta de comandă apăsată în direcția de eliberare între 10 și 15 secunde.► Eliberați maneta de comandă.► Apăsați și mențineți apăsată pedala de frână.► Țineți maneta de comandă în sensul „Acționare” timp de 2 secunde.► Eliberați maneta de comandă și pedala de frână.
Defecțiune (cu frână de parcare electrică)Aprindere continuă, însoțită de mesajul „Frână de parcare defectă”.Autovehiculul nu poate fi imobilizat în timp ce motorul este pornit.Dacă acționarea și eliberarea manuală nu funcționează, maneta de comandă a frânei de parcare este defectă.
Funcționarea automată trebuie utilizată în orice moment și este reactivată automat în cazul unei defecțiuni a manetei de comandă.Efectuați (2).Aprindere continuă, însoțită de mesajul „Frână de parcare defectă”.Frâna de parcare este defectă: este posibil ca funcționarea manuală și cea automată să nu poată fi activate.Pentru a imobiliza autovehiculul în timpul staționării:► Trageți și mențineți maneta de comandă pentru aproximativ 7-15 secunde, până când se aprinde indicatorul luminos pe panoul de instrumente.Dacă această procedură nu funcționează, securizați autovehiculul:► Parcați pe o suprafață plană.► Dacă autovehiculul este echipat cu o transmisie manuală, cuplați o treaptă.► Dacă autovehiculul este echipat cu transmisie automată sau selector pentru treapta de viteză,

19
Instrumente
1
Lămpi de avertizare/indicatori luminoși de culoare albastră
Faza lungăAprindere continuă.Lămpile sunt aprinse.
Lămpi de avertizare de culoare albă/neagră
Picior pe frână
Aprindere continuă.Neapăsare sau apăsare cu presiune insuficientă a pedalei de frână.În cazul unei cutii de viteze automate, cu motorul în funcțiune, scoateți selectorul din poziția P înainte de a elibera frâna de parcare.
Indicatoare
Indicatorul de service
Indicatorul de service este afișat pe panoul de instrumente. În funcție de versiunea autovehiculului:– contorul de parcurs parțial indică distanța rămasă până la următoarea revizie sau distanța
parcursă după data stabilită a reviziei, precedată de semnul „-”.– un mesaj de avertizare indică distanța rămasă, precum și perioada dinaintea următoarei revizii sau de cât timp a fost depășită.
Simbolul cu cheia de serviceSe aprinde temporar la punerea contactului.Dacă au mai rămas între 3.000 km (1.800 mile) și 1.000 km (600 mile) până la următoarea revizie.Se aprinde continuu când este pus contactul.Au mai rămas mai puțin de 1.000 km (600 mile) până la următoarea revizie.Este necesară efectuarea cât mai rapidă a lucrărilor de service pentru autovehicul.
Simbolul cu cheia de service se aprinde intermitentSe aprinde intermitent, apoi continuu când este pus contactul.(Pentru motoarele diesel, în combinație cu lampa de avertizare pentru service).Intervalul de service a fost depășit.
Este necesară efectuarea cât mai rapidă a operațiunilor de service asupra autovehiculului dumneavoastră.
Resetare indicator de service
După fiecare revizie, indicatorul de service trebuie resetat.► Luați contactul.


► Mențineți apăsat acest buton.► Puneți contactul; contorul de parcurs începe numărătoarea inversă.► Eliberați butonul când apare valoarea =0 ; cheia dispare.
NOTIC E
Dacă trebuie să deconectați bateria după această operațiune, încuiați autovehiculul și așteptați cel puțin cinci minute pentru ca resetarea să fie înregistrată.

20
Atenționare pentru service
Puteți accesa informațiile de service în orice moment.► Apăsați acest buton.Informațiile de service sunt afișate timp de câteva secunde, apoi dispar.
NOTIC E
Distanța indicată (în mile sau kilometri) se calculează în funcție de distanța parcursă și de timpul scurs de la ultima revizie.Alerta se poate declanșa în apropierea datei limită.
Indicatorul temperaturii
lichidului de răcire (diesel)

Cu motorul pornit:– În zona A, temperatura este corectă.
– În zona B, temperatura este prea ridicată. Lampa de avertizare asociată și lampa de avertizare STOP se aprind în culoarea roșie pe panoul de instrumente și sunt însoțite de afișarea unui mesaj și emiterea unui semnal sonor.Trebuie să opriți autovehiculul imediat ce manevra se poate face în siguranță.Așteptați câteva minute înainte de a opri motorul.
WARNI NG
După luarea contactului, deschideți cu atenție capota și verificați nivelul de lichid de răcire.
NOTIC E
Pentru mai multe informații despre Verificarea nivelurilor, consultați secțiunea corespunzătoare.
Verificare
După ce conduceți câteva minute, temperatura și presiunea în sistemul de răcire cresc.Pentru a completa nivelul:► așteptați cel puțin o oră pentru a permite motorului să se răcească,► desfaceți capacul efectuând două rotiri pentru scăderea presiunii,► când presiunea a scăzut, îndepărtați capacul,► completați nivelul până la marcajul „MAX”.
Pentru mai multe informații despre Verificarea nivelurilor, consultați secțiunea corespunzătoare.
WARNI NG
Aveți grijă să nu vă ardeți atunci când umpleți rezervorul cu lichid de răcire. Nu completați cu lichid peste nivelul maxim (indicat pe rezervor).
Indicatorul nivelului de ulei
de motor
(În funcție de versiune)Pentru versiunile echipate cu indicator al nivelului de ulei electric, starea privind nivelul de ulei este afișată pe panoul de instrumente timp de câteva secunde de la punerea contactului, odată cu informațiile de service.
NOTIC E
Nivelul indicat va fi corect doar dacă autovehiculul se află pe o suprafață plană și motorul a fost oprit mai mult de 30 de minute.
Nivel corect de ulei

103
Utilizare ușoară și confort
3
NOTIC E
Indicatorul luminos al telecomenzii se aprinde intermitent timp de aproximativ 2 secunde dacă autovehiculul nu a primit semnalul, caz în caretrebuie să vă deplasați în alt loc și să repetați comanda.
Înlocuirea bateriei
Indicatorul luminos al telecomenzii se aprinde în culoarea portocalie, dacă nivelul de încărcare al bateriei este scăzut.Dacă indicatorul luminos nu se aprinde, bateria este descărcată.

► Utilizați o monedă pentru a deșuruba capacul
și înlocuiți bateria.
Nu aruncați bateriile descărcate ale telecomenzii, deoarece conțin metale dăunătoare pentru mediu. Predați-le la un centru de colectare autorizat.
NOTIC E
Dacă sistemul este activat folosind telecomanda cu rază lungă de acțiune, durata maximă de încălzire este de aproximativ 45 de minute.
NOTIC E
Sistemul de ventilație este activat dacă bateria să fie încărcată suficient. Sistemul de încălzire este activat dacă: – nivelul de încărcare a bateriei și de carburant sunt suficiente,– motorul a fost pornit în timpul ciclului de încălzire precedent,– au trecut 60 de minute între două solicitări de încălzire.
WARNI NG
Încălzirea programabilă depinde de rezervorul de carburant al autovehiculului. Înainte de a-l utiliza, asigurați-vă că aveți suficient carburant. Dacă autovehiculul funcționează pe rezerva de carburant, nu se recomandă utilizarea încălzirii.
Opriți întotdeauna încălzirea suplimentară în timpul alimentării cu carburant pentru a evita orice risc de incendiu sau explozie.
WARNI NG
Pentru a evita riscurile de intoxicare și asfixiere, sistemul de încălzire programabil nu trebuie utilizat nici măcar pentru perioade scurte într-un spațiu închis, cum ar fi un garaj sau un atelier de service neechipat cu sistem de extracție a gazelor de eșapament.Nu parcați autovehiculul pe suprafețe inflamabile (iarbă uscată, frunze uscate, hârtii etc.) - risc de incendiu!

235
Informații practice
7
Verificarea nivelurilor
Verificați în mod regulat toate nivelurile următoare, în conformitate cu programul de service stabilit de producător. Dacă este necesar, completați nivelurile, cu excepția cazului în care se specifică altfel.Dacă nivelul scade semnificativ, sistemul corespunzător trebuie verificat de către orice
distribuitor autorizat Toyota sau orice reparator autorizat Toyota, sau de către orice reparator de încredere.
WARNI NG
Lichidele trebuie să respecte cerințele producătorului și să fie în conformitate cu motorul autovehiculului.
WARNI NG
Aveți grijă în cazul în care lucrați sub capotă, deoarece unele părți ale motorului pot avea temperaturi foarte ridicate (risc de arsuri) și ventilatorul de răcire poate porni în orice moment (chiar și când contactul este luat).
Produse utilizate
WARNI NG
Evitați contactul prelungit cu pielea al uleiului sau lichidelor uzate.Majoritatea acestor lichide sunt periculoase pentru sănătate sau foarte corozive.
ECO
Nu eliminați uleiul sau lichidele uzate în rețelele de canalizare sau în sol.Goliți uleiul uzat în recipientele rezervate acestui scop de la orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau de la orice reparator de încredere.
Ulei de motor
Nivelul este verificat cu motorul oprit de cel puțin 30 de minute și pe o suprafață plană, fie cu ajutorul indicatorului de nivel ulei de motor de pe panoul de instrumente, atunci când contactul este pus (pentru autovehiculele echipate cu instrument de măsură electric), fie utilizând joja.Completarea nivelului de ulei între două prezentări la service (sau schimbări de ulei) este normală. Se recomandă să verificați nivelul și să îl completați dacă este necesar la fiecare 5.000
km (3.000 mile).
WARNI NG
Pentru a menține fiabilitatea motorului și a sistemului de control al emisiilor, nu utilizați niciodată aditivi pentru uleiul de motor.
Verificare cu ajutorul jojei
Pentru locația jojei, consultați imaginea
compartimentului motorului respectiv.► Apucați joja de mânerul colorat și trageți-o complet.► Ștergeți capătul jojei, utilizând o lavetă curată și fără scame.

► Repoziționați joja și apăsați-o complet, apoi
scoateți-o din nou și verificați vizual: nivelul corect este între marcajele A (max) și B (min).Nu porniți motorul dacă nivelul este:– deasupra marcajului A: contactați orice distribuitor autorizat Toyota sau reparator autorizat Toyota, sau orice reparator de încredere.– sub marcajul B: completați imediat nivelul de ulei de motor.
