2022 TOYOTA PROACE Notices Demploi (in French)

Page 217 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 217
Informations pratiques
7

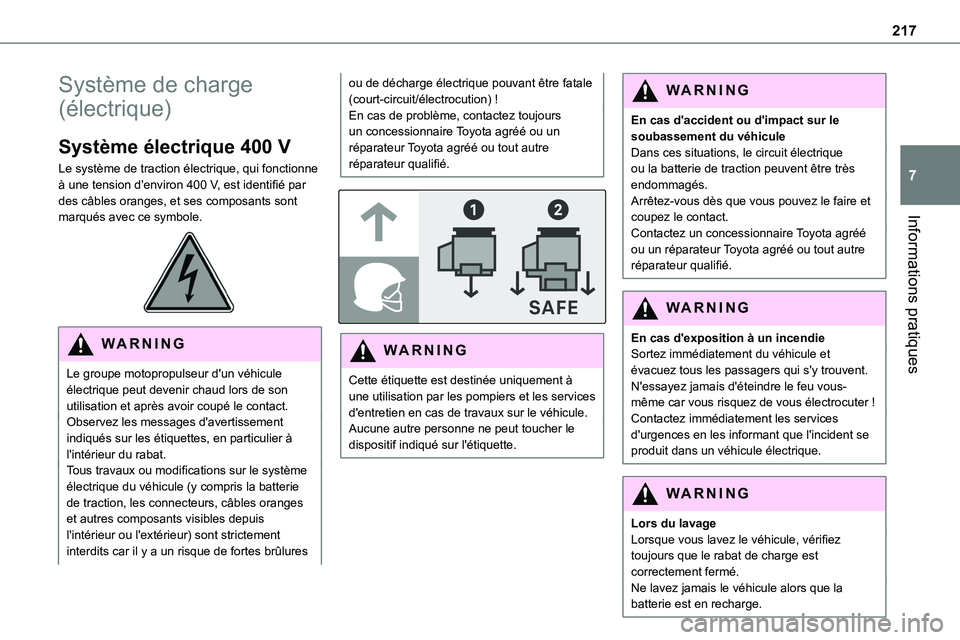

Système de charge
(électrique)
Système électrique 400 V
Le système de traction électrique, qui fonctionne à une tension d'environ 400 V, est identifié par des

Page 218 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 218

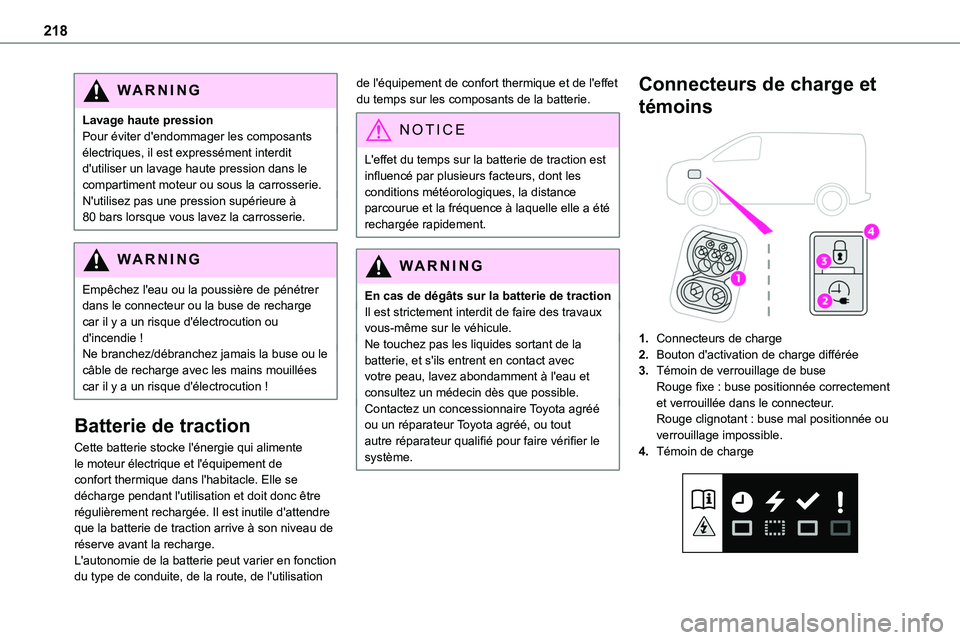

WARNI NG
Lavage haute pressionPour éviter d'endommager les composants électriques, il est expressément interdit d'utiliser un lavage haute pression dans le compartiment moteur ou sous l

Page 219 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 219
Informations pratiques
7

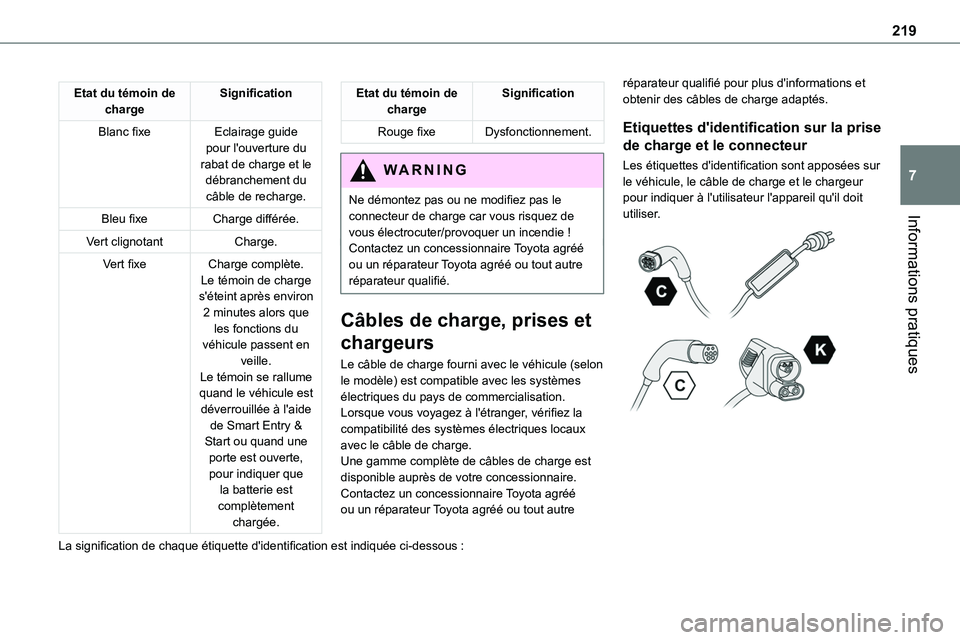

Etat du témoin de chargeSignification
Blanc fixeEclairage guide pour l'ouverture du rabat de charge et le débranchement du câble de recharge.
Bleu fixeCharge diffé

Page 220 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 220

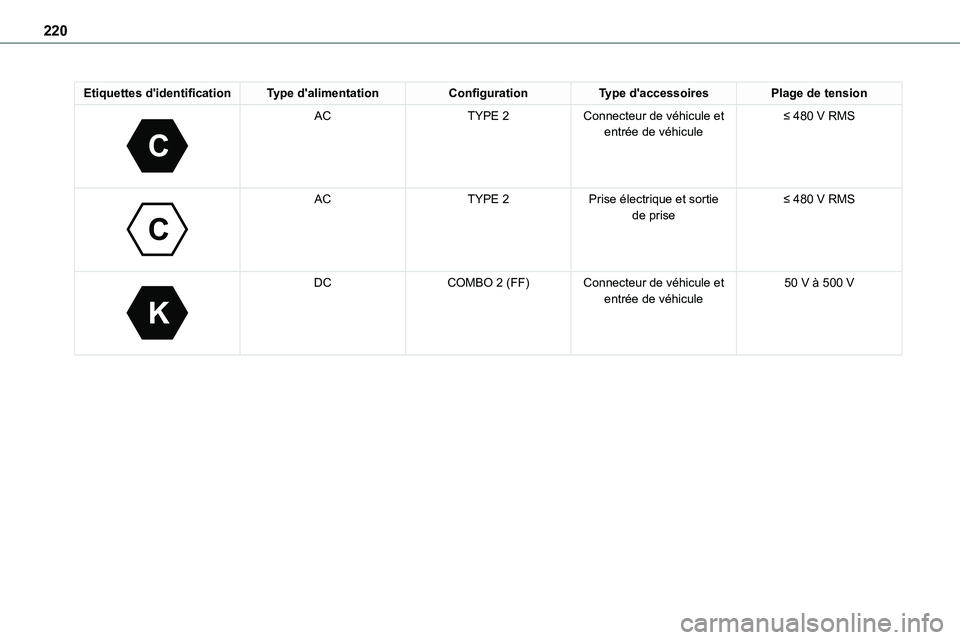

Etiquettes d'identificationType d'alimentationConfigurationType d'accessoiresPlage de tension
C

ACTYPE 2Connecteur de véhicule et entrée de véhicule≤ 480 V RMS

C

ACTYPE 2Pr

Page 221 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 221
Informations pratiques
7

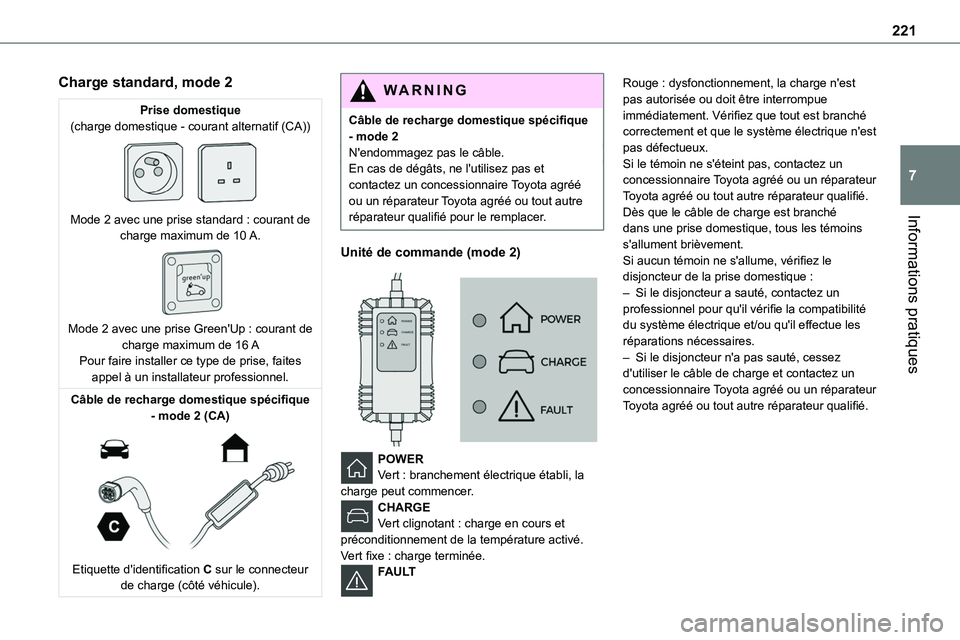

Charge standard, mode 2
Prise domestique(charge domestique - courant alternatif (CA))

Mode 2 avec une prise standard : courant de charge maximum de 10 A.

Mode 2 avec

Page 222 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 222

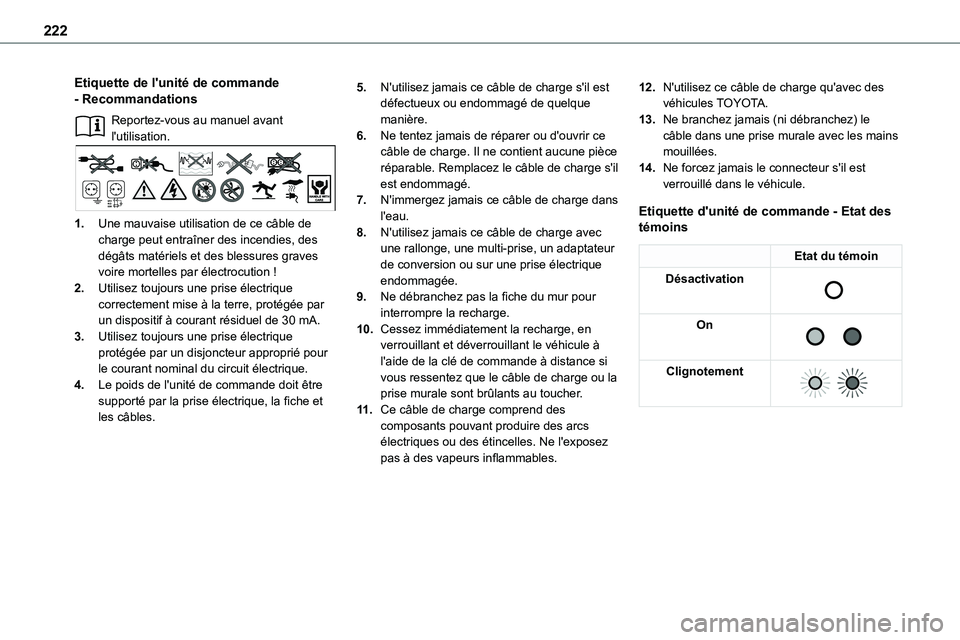

Etiquette de l'unité de commande - Recommandations
Reportez-vous au manuel avant l'utilisation.
1.Une mauvaise utilisation de ce câble de charge peut entraîner des incendies, des dégâ

Page 223 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 223
Informations pratiques
7

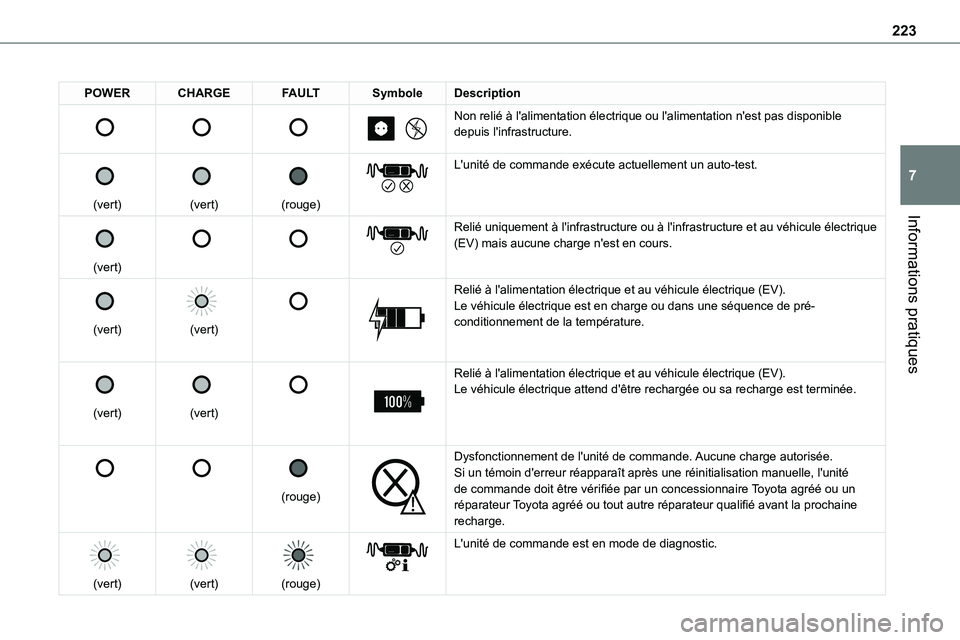

POWERCHARGEFAULTSymboleDescription







Non relié à l'alimentation électrique ou l'alimentation n'est p\
as disponible depuis l'infrastructure

Page 224 of 360

TOYOTA PROACE 2022  Notices Demploi (in French) 224

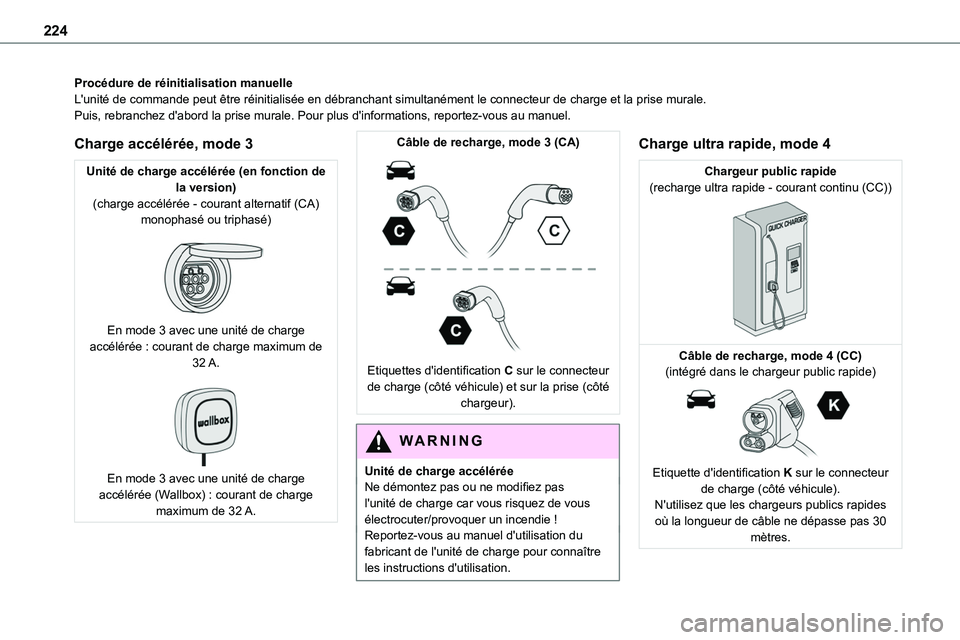

Procédure de réinitialisation manuelleL'unité de commande peut être réinitialisée en débranchan\
t simultanément le connecteur de charge et la prise murale.Puis, rebranchez d'abord
