2022 TOYOTA PROACE ESP

203
Praktické informace
7
Tankování
Je třeba doplnit alespoň 8 litrů paliva, aby to palivoměr zaznamenal.Otevření víčka plnicího otvoru může být doprovázeno zvukem způsobeným přívalem vzduchu. To je zcela běžné a dochází k tomu kvůli těsnění palivového systému.Zcela bezpečné tankování:► Vždy vypněte motor.
► Odemkněte vozidlo pomocí systému Smart Entry & Start.

► Otevřete klapku plnicího otvoru paliva.

► U běžného klíče zasuňte klíč do víčka plnicího otvoru a potom jím otočte vlevo.

► Odšroubujte a sejměte víčko plnicího otvoru a položte jej na držák na klapce plnicího otvoru paliva.► Zasuňte hubici zcela dovnitř (zatlačením na kovový ventil A).► Naplňte nádrž. Nepokračujte za třetí vypnutí hubice, protože by mohlo dojít k poruše.► Nasaďte krytku plnicího otvoru zpět a zavřete
ji otočením doprava.
► Zatlačením na klapku plnicího otvoru paliva ji zavřete (vozidlo musí být odemknuto).

WARNI NG
Pokud je vozidlo vybaveno posuvnými dveřmi na levé straně, neotevírejte je, když je klapka plnicího otvoru paliva otevřená (hrozí riziko poškození klapky plnicího otvoru paliva a posuvných dveří a zranění osoby, která palivo tankuje).
WARNI NG
Pokud je klapka plnicího otvoru paliva otevřená a pokusíte se otevřít levné boční dveře, mechanismus brání jejich otevření.Dveře lze však otevřít do poloviny.U mechanických dveří zavřete klapku plnicího otvoru paliva, chcete-li dveře použít.Aby bylo možné řádně používat elektrické dveře, zavřete klapku plnicího otvoru paliva a pak zatlačte na ovládací prvek otevírání.

204
Vozidlo je vybaveno katalyzátorem, který pomáhá snižovat úroveň škodlivých emisí ve výfukových plynech.
WARNI NG
Pokud jste do vozidla natankovali nesprávné palivo, je třeba před startem motoru nechat nádrž odčerpat a natankovat správné palivo.
Přerušení přívodu paliva
Vaše vozidlo je vybaveno bezpečnostním systémem, který v případě nárazu přeruší přívod paliva.
Předcházení nedostatku
paliva (nafty)
(V závislosti na zemi prodeje)Toto mechanické zařízení brání naplnění nádrže naftového vozidla benzínem.Zařízení pro předcházení nedostatku paliva se nachází v hrdle plnicího otvoru a objeví se, když sejmete krytku plnicího otvoru.

Když do hrdla plnicího otvoru paliva naftového vozidla zasunete čerpací hubici na benzín, narazí na klapku. Systém zůstane zavřený a brání tankování.Nesnažte se jej otevřít, ale zasuňte čerpací hubici na naftu.
NOTIC E
K doplnění nádrže bude stále možné použít kanystr.Aby bylo možné zajistit dobrý tok paliva, zabraňte přímému kontaktu trysky paliva s klapkou zařízení pro předcházení nedostatku paliva.
NOTIC E
Cestování do zahraničíProtože tankovací hubice se mohou v jednotlivých zemích lišit, může přítomnost zařízení pro předcházení nedostatku paliva bránit dotankování.Před odjezdem do zahraničí je vhodné ověřit si u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce, zda je vozidlo vhodné pro čerpací zařízení v zemi, do které cestujete.

206
WARNI NG
Při mytíPřed mytím vozidla vždy zkontrolujte, že nabíjecí klapka je řádně zavřena.Nikdy nemyjte vozidlo, když se baterie nabíjí.
WARNI NG
Vysokotlaké mytíAby nedošlo k poškození elektrických součástí, je výslovně zakázáno používat vysokotlaké mytí v motorovém prostoru nebo pod karosérií.Při mytí karosérie nepoužívejte tlak vyšší než 80 barů.
WARNI NG
Nikdy nedovolte, aby se do konektoru nebo nabíjecí hubice dostala voda nebo prach. Hrozí riziko zabití elektrickým proudem nebo požár.Nikdy nepřipojujte/neodpojujte nabíjecí hubici ani kabel mokrýma rukama. Hrozí riziko zabití elektrickým proudem.
Trakční baterie
Tato baterie ukládá energii, která napájí elektrický motor a vybavení pro tepelný komfort v prostoru pro cestující. Během použití se vybíjí a je tedy nutné ji pravidelně dobíjet. Před dobíjením není třeba čekat, než trakční baterie spadne na úroveň rezervy.Životnost baterie se může lišit podle typu jízdy, trasy, využití zařízení pro tepelný komfort
a stárnutí součástí baterie.
NOTIC E
Proces stárnutí trakční baterie ovlivňují různé faktory, včetně klimatických podmínek, ujeté vzdálenosti a počtu cyklů rychlonabíjení.
WARNI NG
V případě poškození trakční baterieJe důrazně zakázáno provádět jakékoli práce na vozidle sami.Nedotýkejte se kapalin vytékajících z baterie. Pokud se dostanou do kontaktu s kůží, důkladně ji opláchněte velkým množstvím vody a co nejdříve navštivte lékaře.Nechte systém zkontrolovat u autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo u jakéhokoli spolehlivého opravce.
Nabíjecí konektory
a informační kontrolky

1.Nabíjecí konektory
2.Tlačítko aktivace odloženého nabíjení
3.Informační kontrolka zamknutí hubiceSvítí červeně: Hubice je správně umístěna a zajištěna v konektoru.Bliká červeně: Hubice je nesprávně umístěna
nebo ji nelze zajistit.
4.Informační kontrolka nabíjení

210
Štítek řídicí jednotky – doporučení
Před použitím vyhledejte informace v příručce.
1.Nesprávné použití tohoto nabíjecího kabelů
může vést k požáru, poškození majetku a vážnému zranění nebo smrti v důsledku rány elektrickým proudem.
2.Vždy používejte řádně uzemněnou elektrickou zásuvku chráněnou zařízení s 30mA zbytkovým proudem.
3.Vždy používejte elektrickou zásuvku chráněnou jističem vhodným pro jmenovitý proud elektrického obvodu.
4.Zatížení řídicí jednotky nesmí nést elektrická zásuvka, zástrčka a kabely.
5.Tento nabíjecí kabel nikdy nepoužívejte, pokud je vadný nebo jakkoli poškozený.
6.Nikdy se nepokoušejte tento nabíjecí kabel opravovat ani otevírat. Neobsahuje žádné opravitelné části – pokud je nabíjecí kabel poškozený, vyměňte ho.
7.Nabíjecí kabel nikdy neponořujte do vody.
8.Nabíjecí kabel nikdy nepoužívejte s prodlužovacím kabelem, adaptérem s několika zásuvkami, převodním adaptérem ani poškozenou elektrickou zásuvkou.
9.Neukončujte nabíjení odpojením zástrčky ze zásuvky na stěně.
10.Pokud je nabíjecí kabel nebo zásuvka na stěně na dotek horká, okamžitě nabíjení ukončete zamknutím a odemknutím vozidla pomocí klíče dálkového ovladače.
11 .Tento nabíjecí kabel zahrnuje součásti, u kterých může dojít ke vzniku elektrického výboje nebo jiskření. Nevystavujte ho hořlavým výparům.
12.Nabíjecí kabel používejte pouze s vozidly TOYOTA.
13.Kabel nikdy nezapojujte do zásuvky na stěně (ani ho neodpojujte) mokrýma rukama.
14.Pokud je konektor ve vozidle zajištěn, nevyvíjejte na něj sílu.
Štítek řídicí jednotky – Stav informačních kontrolek
Stav kontrolky
Nesvítí

Svítí

Bliká

228
NOTIC E
Mrznutí kapaliny AdBlue®
AdBlue® mrzne při teplotě kolem -11 °C.Systém SCR zahrnuje vyhřívač pro nádržku na AdBlue®, který umožňuje pokračovat v jízdě i během velmi chladného počasí.
Přívod kapaliny AdBlue®
Doporučujeme doplnit kapalinu AdBlue® co nejdříve po zobrazení první výstrahy, která značí, že bylo dosaženo hladiny rezervy.
WARNI NG
Pro správnou činnost systému SCR:– Používejte pouze kapalinu AdBlue®, která splňuje normu ISO 22241.– Nikdy nepřesunujte AdBlue® do jiné nádoby, protože by došlo ke kontaminaci.– Nikdy neřeďte AdBlue® vodou.
AdBlue® můžete získat od jakéhokoli autorizovaného prodejce Toyota nebo autorizovaného opravce Toyota nebo od jakéhokoli spolehlivého opravce a také v servisech vybavených čerpadly AdBlue® speciálně určenými pro osobní vozidla.
WARNI NG
Nikdy nedoplňujte z dávkovače AdBlue® vyhrazeného pro nákladní vozidla.
Doporučení pro skladování
Kapalina AdBlue® mrzne při teplotě asi -11 °C a její kvalita se zhoršuje při teplotě nad +25 °C.
Nádoby by měly být skladovány na chladném místě a chráněny před přímým slunečním světlem.Za těchto podmínek lze kapalinu uchovávat minimálně rok.Pokud kapalina zmrzla, lze ji použít, jakmile zcela rozmrzne při venkovní teplotě vzduchu.
WARNI NG
Nikdy neskladujte nádoby na kapalinu AdBlue® ve vašem vozidle.
Opatření pro používání
AdBlue® je roztok na bázi močoviny. Tato kapalina je nehořlavá, bezbarvá a bez zápachu (pokud je skladována na chladném místě).V případě kontaktu s pokožkou zasaženou oblast omyjte mýdlem a pod tekoucí vodou. V případě
kontaktu zasažení očí je ihned vypláchněte velkým množstvím vody nebo roztokem pro čištění očí po dobu alespoň 15 minut. Pokud
cítíte trvalé pálení nebo podráždění, vyhledejte lékařskou pomoc.V případě požití ústa ihned vypláchněte čistou vodou a poté vypijte spoustu vody.Za určitých podmínek (vysoká teplota například) nelze vyloučit riziko uvolnění amoniaku: kapalinu neinhalujte. Výpary amoniaku dráždí sliznice (oči, nos a hrdlo).
WARNI NG
Kapalinu AdBlue® skladujte mimo dosah dětí a v původním obalu.
Postup
Před zahájením postupu doplnění se ujistěte, že je vozidlo zaparkováno na rovném horizontálním povrchu.Během zimy se ujistěte, že teplota vozidla je vyšší než -11 °C. V opačném případě může dojít ke zmrznutí kapaliny AdBlue® a nebude možné ji nalít do nádržky. Na několik hodin zaparkujte vozidlo na teplejším místě, aby poté bylo možné kapalinu doplnit.
WARNI NG
Nikdy nelijte kapalinu AdBlue® do palivové nádrže na naftu.

233
Praktické informace
7
NOTIC E
Zvolte vysokotlaké mytí nebo alespoň vodní trysku s vysokým průtokem.Vozidlo opláchněte demineralizovanou vodou.K otírání vozidla se doporučuje pouze čistý hadřík z mikrovlákna. Vozidlo otírejte, ale nedrhněte je.Jakékoli rozlité palivo na karosérii opatrně
otřete pomocí měkkého hadříku a poté ji nechte oschnout.Jakékoli drobné skvrny (například otisky prstů) vyčistěte pomocí produktu pro údržbu doporučeného společností TOYOTA.
Obtisky
(v závislosti na verzi)
WARNI NG
K mytí vozidla nepoužívejte vysokotlaké mytí. Hrozí riziko poškození nebo odloupnutí obtisků.
NOTIC E
Použijte hadici s vysokým průtokem a teplotou vody od 25 do 40 °C.Proudem vody přejíždějte přes povrch, který chcete omýt, kolmo na něj.Vozidlo opláchněte demineralizovanou vodou.
Kůže
Kůže je přírodní produkt. Aby dlouho vydržela, je nutná pravidelná péče.Je třeba ji chránit a vyživovat pomocí produktu určeného na kůži, aby si zachovala původní vzhled a pružnost.
WARNI NG
Kůži nečistěte pomocí nevhodných prostředků, jako jsou rozpouštědla, čisticí prostředky, benzín nebo čistý alkohol.Při čištění dílů částečně vyrobených z kůže dávejte pozor, abyste jiné materiály nepoškodili přípravkem určeným na kůži.
NOTIC E
Před čištěním mastných skvrn nebo kapalin jakýkoli nadbytek rychle setřete.Před čištěním otřete jakékoli zbytky, které by mohly kůži odřít, pomocí hadříku navlhčeného demineralizovanou vodou a důkladně vyždímaného.Kůži čistěte pomocí měkkého hadříku navlhčeného mýdlovou vodou nebo přípravkem s neutrálním pH.Osušte ji měkkým suchým hadříkem.

234
Výstražný trojúhelník
Toto reflexní a demontovatelné zařízení je možné umístit na kraj silnice, když dojde k poruše nebo poškození vozidla.
WARNI NG
Před vystoupením z vozidlaZapněte výstražná světla, oblečte si reflexní vestu a smontujte a umístěte trojúhelník.
Sestavení a umístění
trojúhelníku

Pro verze dodávané s trojúhelníkem v rámci originálního vybavení: viz ilustrace výše.Pro ostatní verze: viz pokyny k sestavení dodávané s trojúhelníkem.► Trojúhelník umístěte za vozidlo, jak vyžaduje místní legislativa.
Když dojde palivo (nafta)
U naftových motorů musí být palivo předvstříknuto, pokud vám palivo dojde.Před předvstřikováním je důležité do palivové nádrže dolít alespoň 5 litrů nafty.
NOTIC E
Další informace o tankování a předcházení nedostatku paliva (nafty) najdete v příslušné části.
NOTIC E
Další informace o motorovém prostoru a zejména o umístění těchto součástí pod kapotou najdete v příslušné části.
Naftové motory 1.5 D-4D
► Zapněte zapalování (beze startu motoru).► Počkejte asi 1 minutu a vypněte zapalování.► Použijte motor startéru a nastartujte motor.Pokud motor napoprvé nenastartuje, nezkoušejte to znovu, ale začněte celý postup od začátku.
Naftové motory 2.0 D-4D
► Zapněte zapalování (beze startu motoru).► Počkejte asi 6 sekund a vypněte zapalování.► Postup zopakujte 10krát.► Použijte motor startéru a nastartujte motor.Pokud motor napoprvé nenastartuje, nezkoušejte to znovu, ale začněte celý postup od začátku.

249
V případě poruchy
8

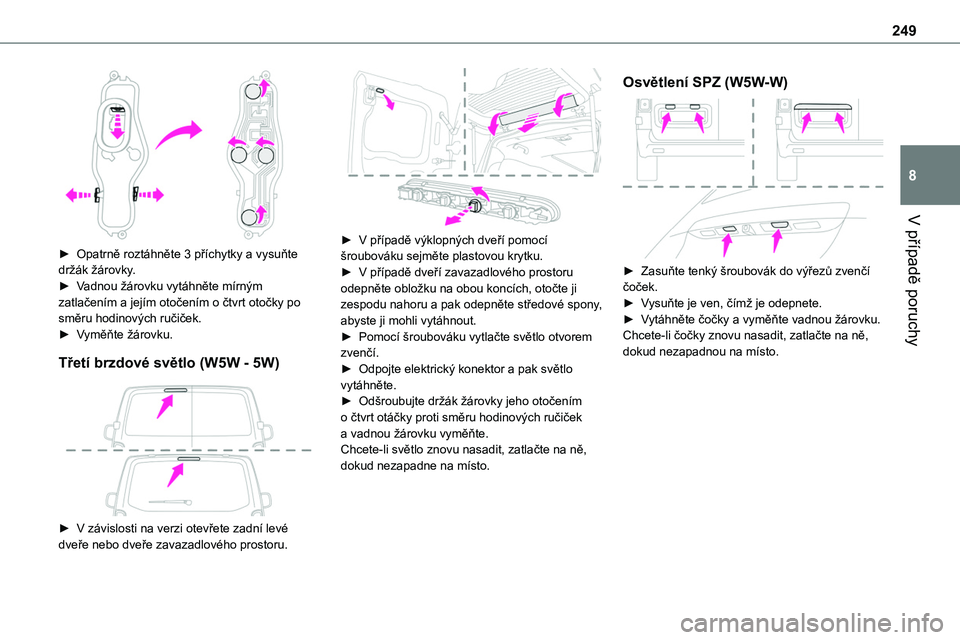

► Opatrně roztáhněte 3 příchytky a vysuňte držák žárovky.► Vadnou žárovku vytáhněte mírným zatlačením a jejím otočením o čtvrt otočky po směru hodinových ručiček.► Vyměňte žárovku.
Třetí brzdové světlo (W5W - 5W)

► V závislosti na verzi otevřete zadní levé
dveře nebo dveře zavazadlového prostoru.

► V případě výklopných dveří pomocí šroubováku sejměte plastovou krytku.► V případě dveří zavazadlového prostoru odepněte obložku na obou koncích, otočte ji zespodu nahoru a pak odepněte středové spony, abyste ji mohli vytáhnout.► Pomocí šroubováku vytlačte světlo otvorem zvenčí.► Odpojte elektrický konektor a pak světlo vytáhněte.► Odšroubujte držák žárovky jeho otočením o čtvrt otáčky proti směru hodinových ručiček a vadnou žárovku vyměňte.Chcete-li světlo znovu nasadit, zatlačte na ně, dokud nezapadne na místo.
Osvětlení SPZ (W5W-W)

► Zasuňte tenký šroubovák do výřezů zvenčí čoček.► Vysuňte je ven, čímž je odepnete.► Vytáhněte čočky a vyměňte vadnou žárovku.Chcete-li čočky znovu nasadit, zatlačte na ně, dokud nezapadnou na místo.
