2022 TOYOTA PROACE ESP

259
Em caso de emergência
8
– Quando voltar a instalar, acione o indicador de mudança de direção na direção da parte da frente e volte a acioná-lo na direção da parte traseira do veículo.As lâmpadas de cor âmbar (indicadores de mudança de direção, incluindo laterais) têm de ser substituídos por lâmpadas de especificação e cor idênticas.
Lâmpadas traseiras

1.Luzes dos travões/laterais (P21/5W-21/5W)
2.Indicadores do sinal de mudança de direção (PY21W-21W âmbar)
3.Luzes de marcha-atrás (P21W-21W)
4.Luzes de nevoeiro/Luzes laterais (P21/4W-21/4W)
NOTIC E
Para veículos com acabamentos interiores, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para realizar o serviço.
► Identifique a lâmpada fundida e, de seguida,
dependendo da versão, abra as portas traseiras ou o taipal traseiro.

► Com portas laterais de abertura lateral, desaparafuse os 2 parafusos de fixação do exterior.► Com taipal traseiro, desprenda o revestimento de plástico do exterior, incline-o para fora para o remover. De seguida, desaperte
os 2 parafusos de fixação.

► A partir do interior, e dependendo da versão, remova a grelha de ventilação.
► Enquanto mantém a lâmpada no lugar, pressionar a mola no interior e depois remova cuidadosamente a lâmpada.► Desligue o conector elétrico.

► Afaste ligeiramente as 3 patilhas e extraia o suporte da lâmpada.► Remova a lâmpada que fundida pressionado-a ligeiramente enquanto a roda 1/4 de volta para a direita.► Substitua a lâmpada.

262
Mudar um fusível
Antes de trocar um fusível:► Identifique a causa da falha e resolva-a.► Desligue todo consumo de energia.► Imobilize o veículo e desligue a ignição.► Identifique o fusível com problemas utilizando os quadros e diagramas.Para substituir um fusível, é fundamental:► Utilizar pinças especiais para remover
o fusível da carcaça e verificar o estado do filamento.► Substitua o fusível com problemas sempre por um fusível com a mesma amperagem (mesma cor); se utilizar um fusível de amperagem diferente pode provocar uma avaria - risco de incêndio!Se a falha se repetir pouco tempo depois da substituição de um fusível, mandar verificar o sistema elétrico num concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
NOTIC E
Tabelas de atribuição de fusíveis completos e diagramas correspondentesPara mais informações, contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
A substituição de um fusível que não conste nas tabelas pode provocar uma avaria grave.Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.




BomFundido

Pinças
NOTIC E
Instalar acessórios elétricosO sistema elétrico do seu veículo foi concebido para funcionar com o equipamento standard ou opcional.Antes de instalar outro equipamento elétrico ou acessórios no seu veículo, contacte um
concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
WARNI NG
TOYOTA não aceita qualquer responsabilidade pelos custos incorridos na reparação do veículo ou na retificação de avarias resultantes da instalação de acessórios não fornecidos ou não recomendados por TOYOTA e não instalados de acordo com as suas recomendações, em
particular quando o consumo combinado de energia de todo o equipamento adicional ligado excede 10 miliamperes.
NOTIC E
Para mais informações sobre a instalação de uma barra de reboque ou equipamento para TAXI, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.

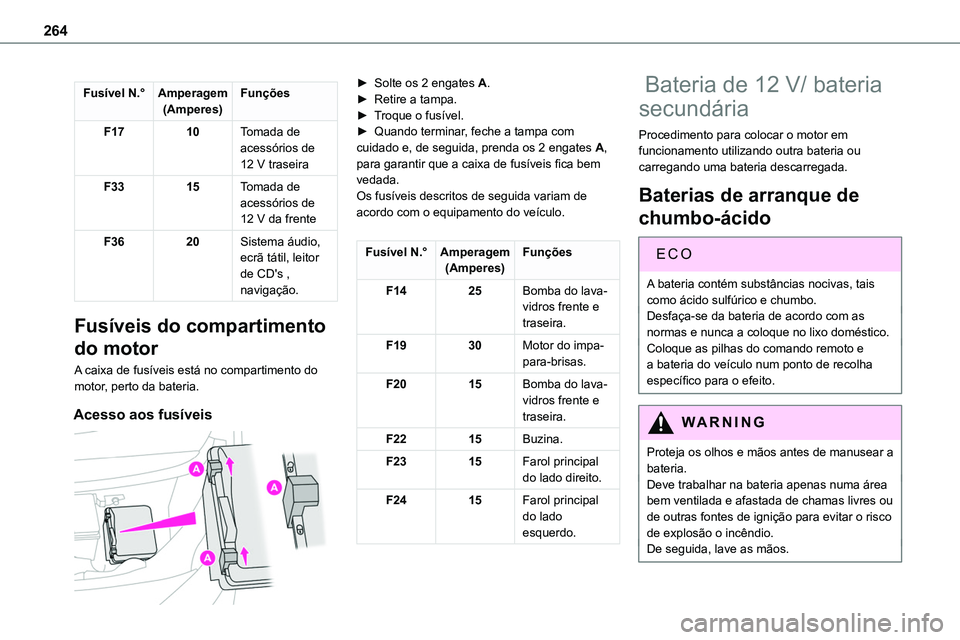

264
Fusível N.°Amperagem(Amperes)Funções
F1710Tomada de acessórios de 12 V traseira
F3315Tomada de acessórios de 12 V da frente
F3620Sistema áudio, ecrã tátil, leitor de CD's , navigação.
Fusíveis do compartimento
do motor
A caixa de fusíveis está no compartimento do motor, perto da bateria.
Acesso aos fusíveis

► Solte os 2 engates A.► Retire a tampa.► Troque o fusível.► Quando terminar, feche a tampa com cuidado e, de seguida, prenda os 2 engates A, para garantir que a caixa de fusíveis fica bem vedada.Os fusíveis descritos de seguida variam de acordo com o equipamento do veículo.
Fusível N.°Amperagem(Amperes)Funções
F1425Bomba do lava-vidros frente e traseira.
F1930Motor do impa-para-brisas.
F2015Bomba do lava-vidros frente e traseira.
F2215Buzina.
F2315Farol principal do lado direito.
F2415Farol principal do lado esquerdo.
Bateria de 12 V/ bateria
secundária
Procedimento para colocar o motor em funcionamento utilizando outra bateria ou carregando uma bateria descarregada.
Baterias de arranque de
chumbo-ácido
EC O
A bateria contém substâncias nocivas, tais como ácido sulfúrico e chumbo.Desfaça-se da bateria de acordo com as normas e nunca a coloque no lixo doméstico.Coloque as pilhas do comando remoto e a bateria do veículo num ponto de recolha específico para o efeito.
WARNI NG
Proteja os olhos e mãos antes de manusear a bateria.Deve trabalhar na bateria apenas numa área bem ventilada e afastada de chamas livres ou de outras fontes de ignição para evitar o risco de explosão o incêndio.De seguida, lave as mãos.

265
Em caso de emergência
8
Motor elétrico
NOTIC E
Bateria secundária vaziaJá não é possível ligar o motor ou recarregar a bateria de tração.
WARNI NG
Precauções antes de trabalhar com a bateria de acessóriosSelecione o modo P, desligue a ignição, verifique se o painel de instrumentos está desligado e se o veículo não está ligado à corrente.
WARNI NG
Arrancar com outro veículoNão utilizar a bateria de acessórios para ligar outro veículo ou para carregar a bateria de outro veículo.
WARNI NG
Substituir sempre a bateria por uma de especificação equivalente.
Acesso à bateria
A bateria está por baixo do capot.► Abra o capot utilizando a alavanca interior de destrancamento e de seguida o trinco auxiliar exterior.► Prenda o capot.

► Volte a colocar a tampa em plástico de acesso ao terminal (+), se esta existir.O terminal (-) da bateria não está acessível.Existe um ponto terra perto da bateria.
NOTIC E
Para obter mais informações relativamente ao Capot e ao Motor,consulte as respetivas secções.
Arrancar com outra bateria
Quando a bateria do veículo estiver descarregada pode colocar o motor em funcionamento utilizando a bateria auxiliar (bateria de outro veículo) e ligue os cabos ou utilize um booster.
WARNI NG
Nunca coloque o motor em funcionamento ligando um carregador de bateria.Nunca utilize um booster de 24 V ou superior.Em primeiro lugar, verifique se a bateria auxiliar tem a voltagem de 12 V e uma capacidade, no mínimo, igual à da bateria descarregada.Os 2 veículos têm de estar em contacto um com o outro.Desligue todos componentes elétricos dos dois veículos (sistema áudio, escovas, iluminação, etc.).Certifique-se que os cabos não estão perto de componentes do motor em movimento (ventoinha, correias, etc.).Não desconecte o terminal (+) com o motor em funcionamento.

268
Volte a conectar o terminal (+)

► Levante a alavanca A completamente.► Volte a colocar a pinça B no terminal (+) .► Empurre a pinça B completamente para baixo.► Baixe a alavanca A para bloquear a pinça B.► Dependendo do equipamento, baixe a tampa de plástico do terminal(+).
WARNI NG
Não force a alavanca, uma vez que não é possível bloquear a pinça se esta não estiver devidamente posicionada; reinicie o procedimento.
Recomendação seguinte
Depois de voltar a conectar a bateria, ligue a ignição e aguarde 1 minuto antes de colocar o motor em funcionamento, para que os sistemas eletrónicos iniciem.No entanto, se persistir um problema após este procedimento, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Para reinicializar certos equipamentos, consulte a respetiva secção:– Comando remoto ou chave eletrónica (dependendo da versão).– Vidros elétricos.– Portas elétricas,– Data e a hora.– Estações de rádio predefinidas.
NOTIC E
O Stop & Start sistema pode não estar operacional durante a viagem logo a seguir a colocar o motor em funcionamento.Neste caso, o sistema só está novamente disponível após um longo período de imobilização do veículo, período esse que depende da temperatura exterior e do estado de carga da bateria (até cerca de 8 horas).
Rebocar
Procedimento para rebocar o seu veículo ou rebocar outro veículo com olhal de reboque.
NOTIC E
Recomendações geraisCumpra com a legislação em vigor no país onde estiver.
Certifique-se que o peso do veículo que está a rebocar é superior ao peso do veículo rebocado.O condutor tem de permanecer ao volante do veículo rebocado e tem de ter licença de condução válida.Quando rebocar um veículo com as 4 rodas no chão, utilize sempre uma barra de reboque aprovada; é proibido utilizar correias e fitas.O veículo que estiver a rebocar tem de se mover lentamente.Quando rebocar o veículo com o motor desligado, não terá assistência à travagem e direção.

269
Em caso de emergência
8
WARNI NG
Deve chamar um profissional devidamente qualificado se:– o veículo estiver parado numa autoestrada ou estrada principal– se não for possível engrenar a alavanca das velocidades em neutro, desbloquear a direção ou libertar o travão de
estacionamento;– não é possível rebocar um veículo com caixa de velocidades automática com o motor em funcionamento;– rebocar apenas com 2 rodas no chão;– veículo de tração às 4 rodas;– não tem uma barra de reboque aprovada.
WARNI NG
Antes de rebocar o veículo, é necessário colocar o veículo em modo de rodagem livre.Para obter mais informações relativamente à Livre rodagem, consulte a respetiva secção.
NOTIC E
Motor elétricoUm veículo elétrico não pode, em circunstância alguma, ser utilizado para rebocar outro veículo.No entanto, pode ser utilizado, por exemplo, para sair de um sulco.
WARNI NG
Com caixa de velocidades manual, mova a alavanca para a posição neutra.Com caixa de velocidades automática, coloque o seletor de velocidade na posição N.O não cumprimento desta medida pode resultar em danos nos componentes do
sistema de travagem, bem como na falha da assistência à travagem quando voltar a colocar o motor em funcionamento.
Restrições ao reboque
Tipo de veículo(motor/caixa de velocidades)Rodas da frente no pisoRodas traseiras no pisoCaixa plana4 rodas no piso com barra de reboque
Combustão interna/Manual







Combustão interna/Automática







Elétrico

270
NOTIC E
Em caso de falha da bateria ou do travão de estacionamento elétrico, é fundamental chamar um profissional com um camião tipo caixa plana para rebocar o veículos (excluindo caixa de velocidades manual).
Acesso ao olhal
O olhal de reboque está no saco de ferramentas.
NOTIC E
Para obter mais informações relativamente à caixa de ferramentas, consulte a respetiva secção.
Rebocar o seu veículo

► No para-choques da frente, deslize o dedo desde o o centro da chapa até ao canto superior
(tal como na ilustração acima) para desengatar.
► Aperte completamente o olhal de reboque.► Instale a barra de reboque.► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.
Rebocar outro veículo

► No para-choques traseiro, pressione a tampa (como exibido acima) para a desapertar.► Aperte completamente o olhal de reboque.► Instale a barra de reboque.
► Ligue os sinais de perigo do veículo rebocado.► Move com cuidado e conduza lentamente durante uma curta distância.

271
Informação técnica
9
Dados técnicos do motor
e cargas que podem ser
rebocadas
Motores
As características do motor estão indicadas no documento de registo do veículo, bem como nas
brochuras de venda.Apenas os valores disponíveis no momento da publicação são apresentados nas tabelas.Contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança para obter os valores em falta.
NOTIC E
A potência máxima corresponde ao valor aprovado em testes de acordo com as condições definidas pela legislação europeia (Diretiva 1999/99/EC).
Para mais informações, contacte um concessionário Toyota autorizado, reparador Toyota autorizado ou qualquer reparador da sua confiança.
Pesos e cargas rebocadas
Os pesos e cargas rebocadas relacionadas com o seu veículo estão indicadas no documento de registo do veículo, bem como nas brochuras de venda.Estes valores também estão indicados na chapa ou etiqueta do fabricante.Para mais informações, contacte um concessionário Toyota autorizado, reparador
Toyota autorizado ou qualquer reparador da sua confiança.O GTW (Peso bruto) e os valores de carga rebocável são válidos para uma altitude máxima de 1000 metros. Os valores de carga rebocável têm de ser reduzidos, cerca de 10% para cada 1000 metros de altitude adicional.O peso máximo autorizado à parte da frente do veículo corresponde ao peso permitido à esfera de reboque.
WARNI NG
Quando a temperatura exterior estiver elevada, o desempenho do veículo pode estar limitado para proteger o motor. Quando a temperatura exterior for superior a 37°C, limita o peso rebocado.
WARNI NG
O reboque mesmo com um veículo pouco carregado pode afetar de forma negativa a sua capacidade de aderência à estrada.As distâncias de travagem aumentam quando rebocar um atrelado.Quando utilizar um veículo para reboque, nunca exceda a velocidade de 100 km/h (62
mph) (cumpra com a legislação local em vigor).
