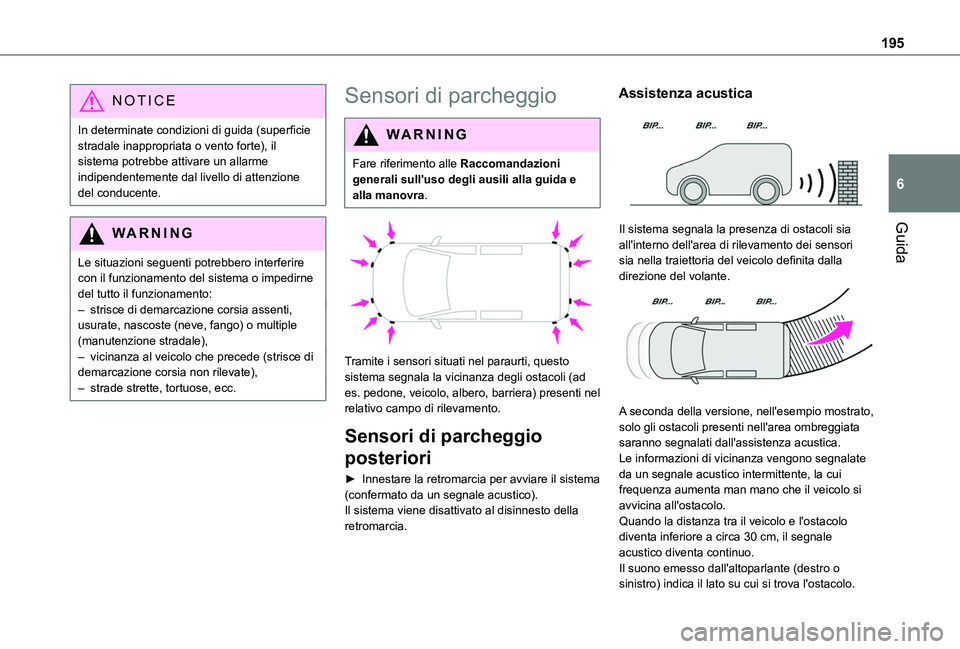

195
Guida
6
NOTIC E
In determinate condizioni di guida (superficie stradale inappropriata o vento forte), il sistema potrebbe attivare un allarme indipendentemente dal livello di attenzione del conducente.
WARNI NG
Le situazioni seguenti potrebbero interferire con il funzionamento del sistema o impedirne del tutto il funzionamento:– strisce di demarcazione corsia assenti, usurate, nascoste (neve, fango) o multiple (manutenzione stradale),– vicinanza al veicolo che precede (strisce di demarcazione corsia non rilevate),– strade strette, tortuose, ecc.
Sensori di parcheggio
WARNI NG
Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.


Tramite i sensori situati nel paraurti, questo sistema segnala la vicinanza degli ostacoli (ad es. pedone, veicolo, albero, barriera) presenti nel relativo campo di rilevamento.
Sensori di parcheggio
posteriori
► Innestare la retromarcia per avviare il sistema (confermato da un segnale acustico).Il sistema viene disattivato al disinnesto della retromarcia.
Assistenza acustica

Il sistema segnala la presenza di ostacoli sia all'interno dell'area di rilevamento dei sensori sia nella traiettoria del veicolo definita dalla direzione del volante.

A seconda della versione, nell'esempio mostrato, solo gli ostacoli presenti nell'area ombreggiata saranno segnalati dall'assistenza acustica.
Le informazioni di vicinanza vengono segnalate da un segnale acustico intermittente, la cui frequenza aumenta man mano che il veicolo si avvicina all'ostacolo.Quando la distanza tra il veicolo e l'ostacolo diventa inferiore a circa 30 cm, il segnale acustico diventa continuo.Il suono emesso dall'altoparlante (destro o sinistro) indica il lato su cui si trova l'ostacolo.

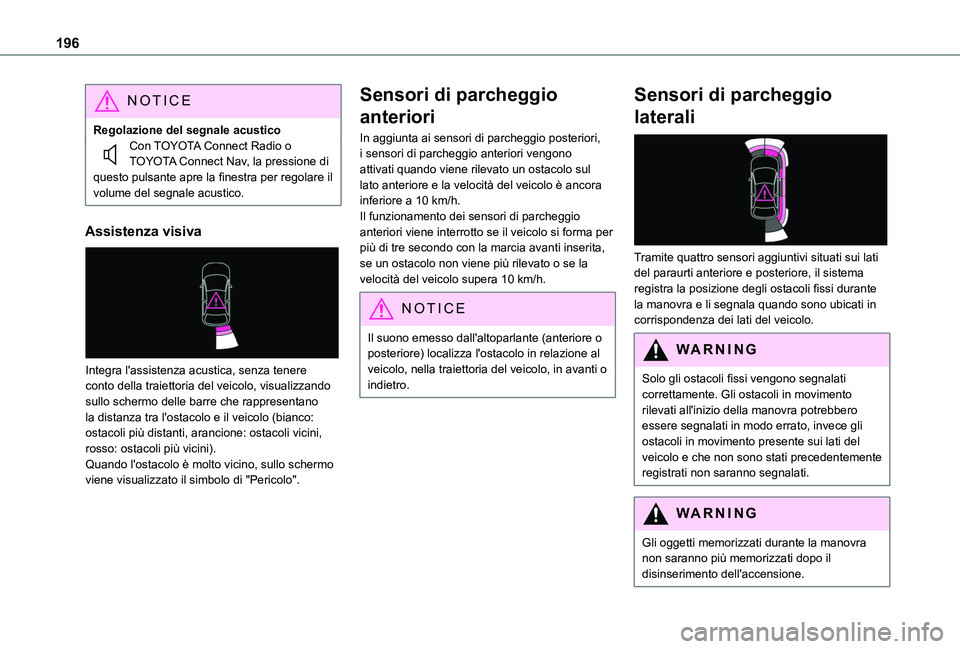

196
NOTIC E
Regolazione del segnale acusticoCon TOYOTA Connect Radio o TOYOTA Connect Nav, la pressione di questo pulsante apre la finestra per regolare il volume del segnale acustico.
Assistenza visiva

Integra l'assistenza acustica, senza tenere conto della traiettoria del veicolo, visualizzando sullo schermo delle barre che rappresentano la distanza tra l'ostacolo e il veicolo (bianco: ostacoli più distanti, arancione: ostacoli vicini, rosso: ostacoli più vicini).Quando l'ostacolo è molto vicino, sullo schermo viene visualizzato il simbolo di "Pericolo".
Sensori di parcheggio
anteriori
In aggiunta ai sensori di parcheggio posteriori, i sensori di parcheggio anteriori vengono attivati quando viene rilevato un ostacolo sul lato anteriore e la velocità del veicolo è ancora inferiore a 10 km/h.Il funzionamento dei sensori di parcheggio anteriori viene interrotto se il veicolo si forma per più di tre secondo con la marcia avanti inserita, se un ostacolo non viene più rilevato o se la velocità del veicolo supera 10 km/h.
NOTIC E
Il suono emesso dall'altoparlante (anteriore o posteriore) localizza l'ostacolo in relazione al veicolo, nella traiettoria del veicolo, in avanti o indietro.
Sensori di parcheggio
laterali

Tramite quattro sensori aggiuntivi situati sui lati del paraurti anteriore e posteriore, il sistema registra la posizione degli ostacoli fissi durante la manovra e li segnala quando sono ubicati in corrispondenza dei lati del veicolo.
WARNI NG
Solo gli ostacoli fissi vengono segnalati correttamente. Gli ostacoli in movimento rilevati all'inizio della manovra potrebbero essere segnalati in modo errato, invece gli ostacoli in movimento presente sui lati del veicolo e che non sono stati precedentemente registrati non saranno segnalati.
WARNI NG
Gli oggetti memorizzati durante la manovra non saranno più memorizzati dopo il disinserimento dell'accensione.

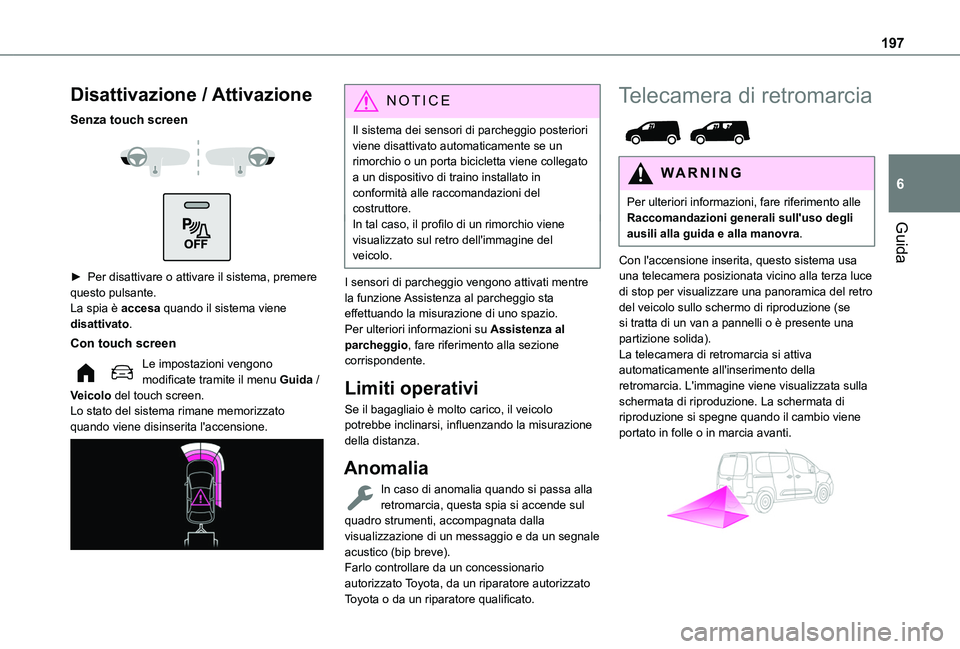

197
Guida
6
Disattivazione / Attivazione
Senza touch screen


► Per disattivare o attivare il sistema, premere questo pulsante.La spia è accesa quando il sistema viene disattivato.
Con touch screen
Le impostazioni vengono modificate tramite il menu Guida / Veicolo del touch screen.Lo stato del sistema rimane memorizzato quando viene disinserita l'accensione.

NOTIC E
Il sistema dei sensori di parcheggio posteriori viene disattivato automaticamente se un rimorchio o un porta bicicletta viene collegato a un dispositivo di traino installato in conformità alle raccomandazioni del costruttore.In tal caso, il profilo di un rimorchio viene visualizzato sul retro dell'immagine del veicolo.
I sensori di parcheggio vengono attivati mentre la funzione Assistenza al parcheggio sta effettuando la misurazione di uno spazio.Per ulteriori informazioni su Assistenza al parcheggio, fare riferimento alla sezione corrispondente.
Limiti operativi
Se il bagagliaio è molto carico, il veicolo potrebbe inclinarsi, influenzando la misurazione della distanza.
Anomalia
In caso di anomalia quando si passa alla retromarcia, questa spia si accende sul quadro strumenti, accompagnata dalla visualizzazione di un messaggio e da un segnale acustico (bip breve).Farlo controllare da un concessionario autorizzato Toyota, da un riparatore autorizzato
Toyota o da un riparatore qualificato.
Telecamera di retromarcia

WARNI NG
Per ulteriori informazioni, fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.
Con l'accensione inserita, questo sistema usa una telecamera posizionata vicino alla terza luce di stop per visualizzare una panoramica del retro del veicolo sullo schermo di riproduzione (se si tratta di un van a pannelli o è presente una partizione solida).La telecamera di retromarcia si attiva automaticamente all'inserimento della retromarcia. L'immagine viene visualizzata sulla schermata di riproduzione. La schermata di riproduzione si spegne quando il cambio viene portato in folle o in marcia avanti.

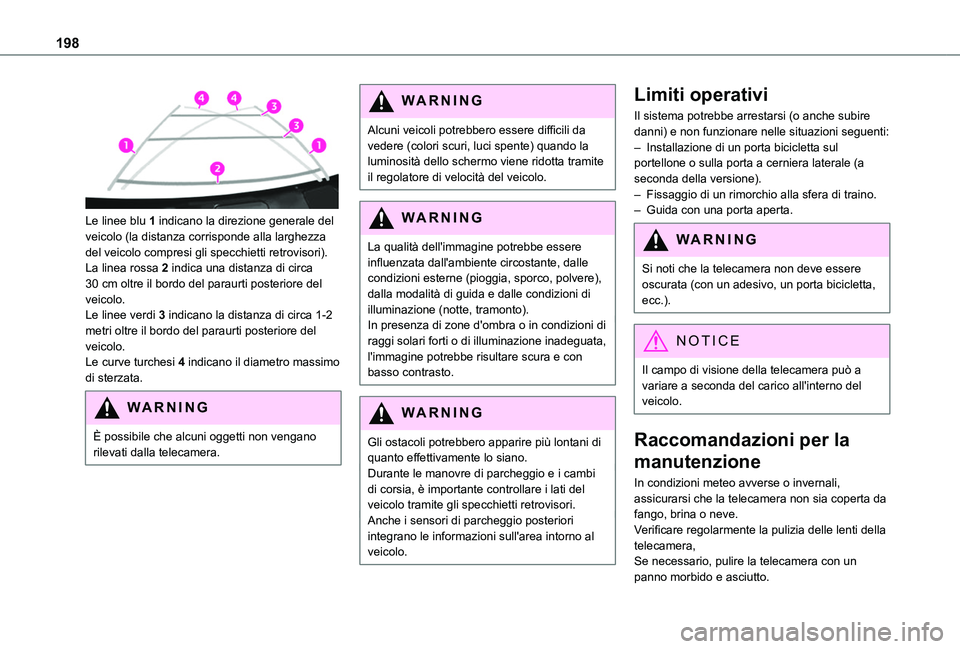

198

Le linee blu 1 indicano la direzione generale del veicolo (la distanza corrisponde alla larghezza del veicolo compresi gli specchietti retrovisori).La linea rossa 2 indica una distanza di circa 30 cm oltre il bordo del paraurti posteriore del veicolo.Le linee verdi 3 indicano la distanza di circa 1-2 metri oltre il bordo del paraurti posteriore del veicolo.Le curve turchesi 4 indicano il diametro massimo di sterzata.
WARNI NG
È possibile che alcuni oggetti non vengano rilevati dalla telecamera.
WARNI NG
Alcuni veicoli potrebbero essere difficili da vedere (colori scuri, luci spente) quando la luminosità dello schermo viene ridotta tramite il regolatore di velocità del veicolo.
WARNI NG
La qualità dell'immagine potrebbe essere influenzata dall'ambiente circostante, dalle condizioni esterne (pioggia, sporco, polvere), dalla modalità di guida e dalle condizioni di illuminazione (notte, tramonto).In presenza di zone d'ombra o in condizioni di raggi solari forti o di illuminazione inadeguata, l'immagine potrebbe risultare scura e con basso contrasto.
WARNI NG
Gli ostacoli potrebbero apparire più lontani di quanto effettivamente lo siano.Durante le manovre di parcheggio e i cambi di corsia, è importante controllare i lati del veicolo tramite gli specchietti retrovisori.Anche i sensori di parcheggio posteriori integrano le informazioni sull'area intorno al
veicolo.
Limiti operativi
Il sistema potrebbe arrestarsi (o anche subire danni) e non funzionare nelle situazioni seguenti:– Installazione di un porta bicicletta sul portellone o sulla porta a cerniera laterale (a seconda della versione).– Fissaggio di un rimorchio alla sfera di traino.– Guida con una porta aperta.
WARNI NG
Si noti che la telecamera non deve essere oscurata (con un adesivo, un porta bicicletta, ecc.).
NOTIC E
Il campo di visione della telecamera può a variare a seconda del carico all'interno del veicolo.
Raccomandazioni per la
manutenzione
In condizioni meteo avverse o invernali, assicurarsi che la telecamera non sia coperta da fango, brina o neve.Verificare regolarmente la pulizia delle lenti della
telecamera,Se necessario, pulire la telecamera con un panno morbido e asciutto.

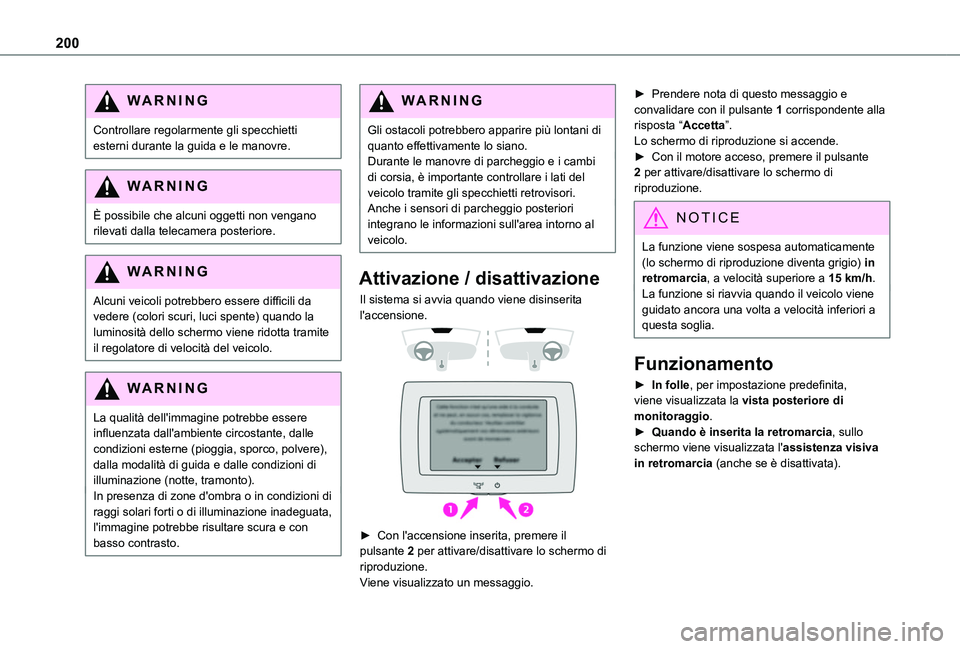

200
WARNI NG
Controllare regolarmente gli specchietti esterni durante la guida e le manovre.
WARNI NG
È possibile che alcuni oggetti non vengano rilevati dalla telecamera posteriore.
WARNI NG
Alcuni veicoli potrebbero essere difficili da vedere (colori scuri, luci spente) quando la luminosità dello schermo viene ridotta tramite il regolatore di velocità del veicolo.
WARNI NG
La qualità dell'immagine potrebbe essere influenzata dall'ambiente circostante, dalle condizioni esterne (pioggia, sporco, polvere), dalla modalità di guida e dalle condizioni di illuminazione (notte, tramonto).In presenza di zone d'ombra o in condizioni di raggi solari forti o di illuminazione inadeguata, l'immagine potrebbe risultare scura e con basso contrasto.
WARNI NG
Gli ostacoli potrebbero apparire più lontani di quanto effettivamente lo siano.Durante le manovre di parcheggio e i cambi di corsia, è importante controllare i lati del veicolo tramite gli specchietti retrovisori.Anche i sensori di parcheggio posteriori integrano le informazioni sull'area intorno al veicolo.
Attivazione / disattivazione
Il sistema si avvia quando viene disinserita l'accensione.


► Con l'accensione inserita, premere il
pulsante 2 per attivare/disattivare lo schermo di riproduzione.Viene visualizzato un messaggio.
► Prendere nota di questo messaggio e convalidare con il pulsante 1 corrispondente alla risposta “Accetta”.Lo schermo di riproduzione si accende.► Con il motore acceso, premere il pulsante 2 per attivare/disattivare lo schermo di riproduzione.
NOTIC E
La funzione viene sospesa automaticamente (lo schermo di riproduzione diventa grigio) in retromarcia, a velocità superiore a 15 km/h.La funzione si riavvia quando il veicolo viene guidato ancora una volta a velocità inferiori a questa soglia.
Funzionamento
► In folle, per impostazione predefinita, viene visualizzata la vista posteriore di monitoraggio.► Quando è inserita la retromarcia, sullo schermo viene visualizzata l'assistenza visiva in retromarcia (anche se è disattivata).

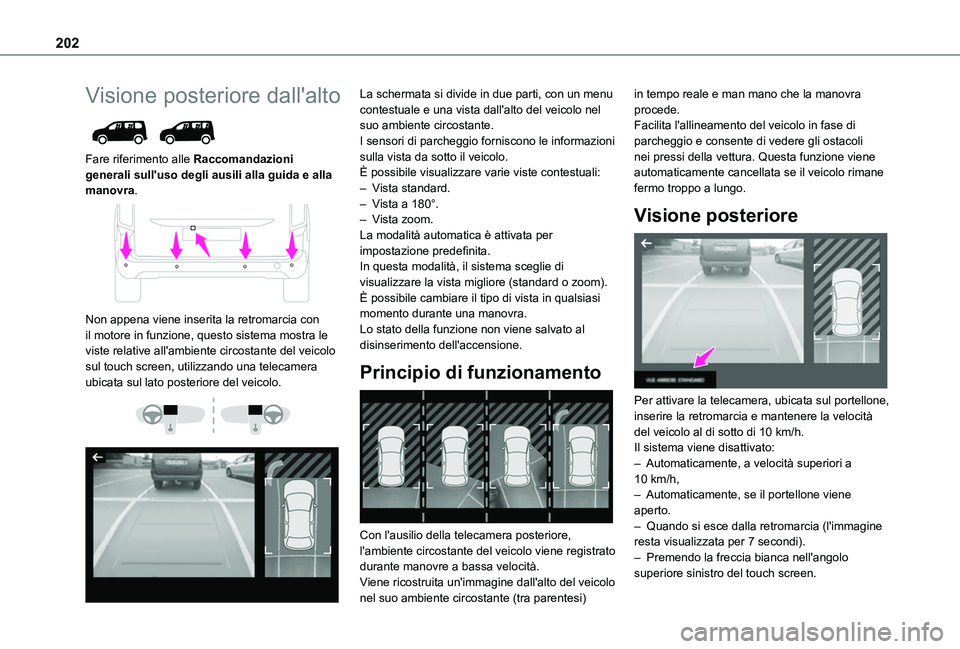

202
Visione posteriore dall'alto

Fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.

Non appena viene inserita la retromarcia con il motore in funzione, questo sistema mostra le viste relative all'ambiente circostante del veicolo sul touch screen, utilizzando una telecamera ubicata sul lato posteriore del veicolo.


La schermata si divide in due parti, con un menu contestuale e una vista dall'alto del veicolo nel suo ambiente circostante.I sensori di parcheggio forniscono le informazioni sulla vista da sotto il veicolo.È possibile visualizzare varie viste contestuali:– Vista standard.– Vista a 180°.– Vista zoom.La modalità automatica è attivata per impostazione predefinita.In questa modalità, il sistema sceglie di visualizzare la vista migliore (standard o zoom).È possibile cambiare il tipo di vista in qualsiasi momento durante una manovra.Lo stato della funzione non viene salvato al disinserimento dell'accensione.
Principio di funzionamento

Con l'ausilio della telecamera posteriore,
l'ambiente circostante del veicolo viene registrato durante manovre a bassa velocità.Viene ricostruita un'immagine dall'alto del veicolo nel suo ambiente circostante (tra parentesi)
in tempo reale e man mano che la manovra procede.Facilita l'allineamento del veicolo in fase di parcheggio e consente di vedere gli ostacoli nei pressi della vettura. Questa funzione viene automaticamente cancellata se il veicolo rimane fermo troppo a lungo.
Visione posteriore

Per attivare la telecamera, ubicata sul portellone, inserire la retromarcia e mantenere la velocità del veicolo al di sotto di 10 km/h.Il sistema viene disattivato:– Automaticamente, a velocità superiori a 10 km/h,– Automaticamente, se il portellone viene aperto.– Quando si esce dalla retromarcia (l'immagine resta visualizzata per 7 secondi).– Premendo la freccia bianca nell'angolo superiore sinistro del touch screen.

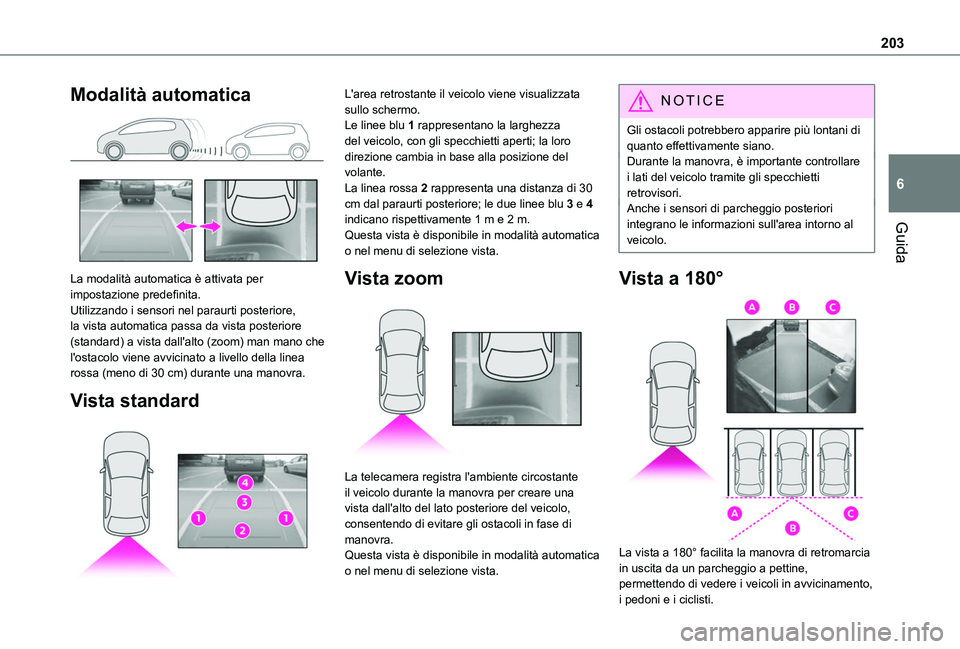

203
Guida
6
Modalità automatica

La modalità automatica è attivata per impostazione predefinita.Utilizzando i sensori nel paraurti posteriore, la vista automatica passa da vista posteriore (standard) a vista dall'alto (zoom) man mano che l'ostacolo viene avvicinato a livello della linea rossa (meno di 30 cm) durante una manovra.
Vista standard

L'area retrostante il veicolo viene visualizzata sullo schermo.Le linee blu 1 rappresentano la larghezza del veicolo, con gli specchietti aperti; la loro direzione cambia in base alla posizione del volante.La linea rossa 2 rappresenta una distanza di 30 cm dal paraurti posteriore; le due linee blu 3 e 4 indicano rispettivamente 1 m e 2 m.Questa vista è disponibile in modalità automatica o nel menu di selezione vista.
Vista zoom

La telecamera registra l'ambiente circostante il veicolo durante la manovra per creare una vista dall'alto del lato posteriore del veicolo, consentendo di evitare gli ostacoli in fase di manovra.Questa vista è disponibile in modalità automatica o nel menu di selezione vista.
NOTIC E
Gli ostacoli potrebbero apparire più lontani di quanto effettivamente siano.Durante la manovra, è importante controllare i lati del veicolo tramite gli specchietti retrovisori.Anche i sensori di parcheggio posteriori integrano le informazioni sull'area intorno al veicolo.
Vista a 180°

La vista a 180° facilita la manovra di retromarcia in uscita da un parcheggio a pettine, permettendo di vedere i veicoli in avvicinamento,
i pedoni e i ciclisti.

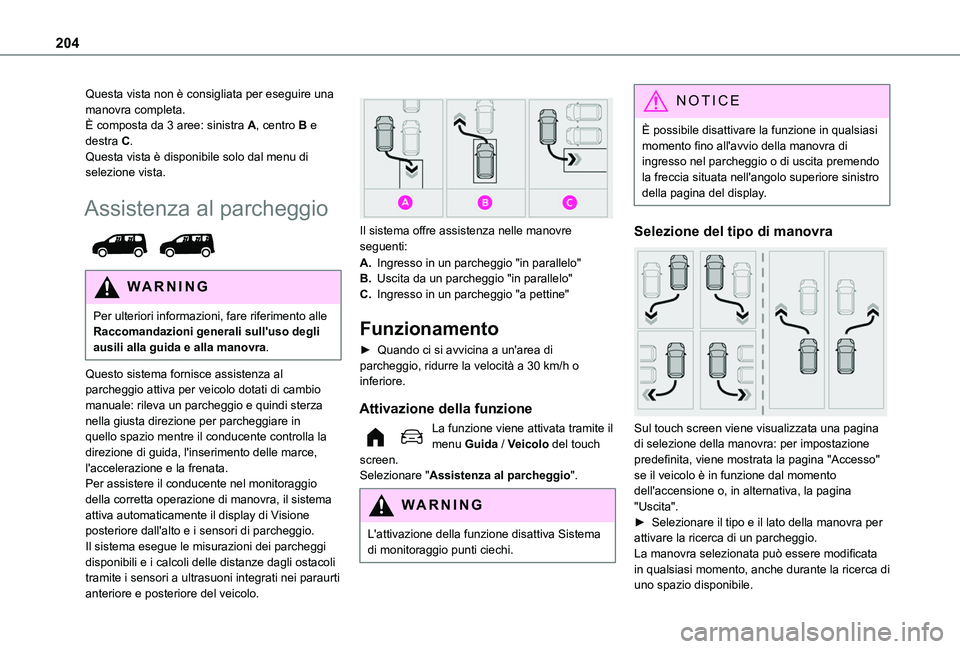

204
Questa vista non è consigliata per eseguire una manovra completa.È composta da 3 aree: sinistra A, centro B e destra C.Questa vista è disponibile solo dal menu di selezione vista.
Assistenza al parcheggio

WARNI NG
Per ulteriori informazioni, fare riferimento alle Raccomandazioni generali sull'uso degli ausili alla guida e alla manovra.
Questo sistema fornisce assistenza al parcheggio attiva per veicolo dotati di cambio manuale: rileva un parcheggio e quindi sterza nella giusta direzione per parcheggiare in quello spazio mentre il conducente controlla la direzione di guida, l'inserimento delle marce, l'accelerazione e la frenata.Per assistere il conducente nel monitoraggio della corretta operazione di manovra, il sistema attiva automaticamente il display di Visione posteriore dall'alto e i sensori di parcheggio.Il sistema esegue le misurazioni dei parcheggi disponibili e i calcoli delle distanze dagli ostacoli tramite i sensori a ultrasuoni integrati nei paraurti anteriore e posteriore del veicolo.


Il sistema offre assistenza nelle manovre seguenti:
A.Ingresso in un parcheggio "in parallelo"
B.Uscita da un parcheggio "in parallelo"
C.Ingresso in un parcheggio "a pettine"
Funzionamento
► Quando ci si avvicina a un'area di parcheggio, ridurre la velocità a 30 km/h o inferiore.
Attivazione della funzione
La funzione viene attivata tramite il menu Guida / Veicolo del touch
screen.Selezionare "Assistenza al parcheggio".
WARNI NG
L'attivazione della funzione disattiva Sistema
di monitoraggio punti ciechi.
NOTIC E
È possibile disattivare la funzione in qualsiasi momento fino all'avvio della manovra di ingresso nel parcheggio o di uscita premendo la freccia situata nell'angolo superiore sinistro della pagina del display.
Selezione del tipo di manovra

Sul touch screen viene visualizzata una pagina di selezione della manovra: per impostazione
predefinita, viene mostrata la pagina "Accesso" se il veicolo è in funzione dal momento dell'accensione o, in alternativa, la pagina "Uscita".► Selezionare il tipo e il lato della manovra per attivare la ricerca di un parcheggio.La manovra selezionata può essere modificata in qualsiasi momento, anche durante la ricerca di uno spazio disponibile.
