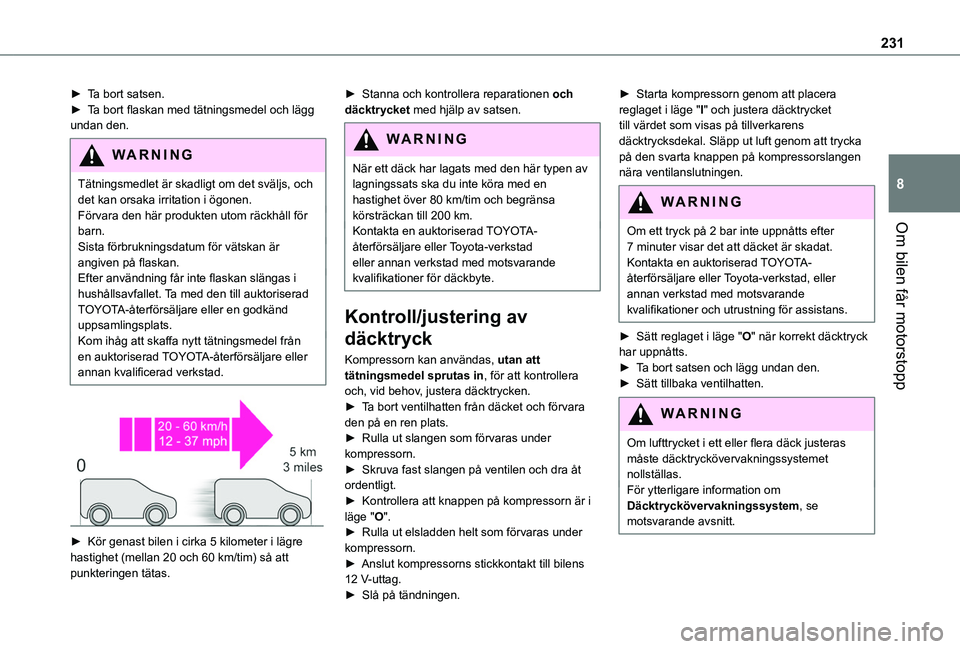

231
Om bilen får motorstopp
8
► Ta bort satsen.► Ta bort flaskan med tätningsmedel och lägg undan den.
WARNI NG
Tätningsmedlet är skadligt om det sväljs, och det kan orsaka irritation i ögonen.Förvara den här produkten utom räckhåll för barn.
Sista förbrukningsdatum för vätskan är angiven på flaskan.Efter användning får inte flaskan slängas i hushållsavfallet. Ta med den till auktoriserad TOYOTA-återförsäljare eller en godkänd uppsamlingsplats.Kom ihåg att skaffa nytt tätningsmedel från en auktoriserad TOYOTA-återförsäljare eller annan kvalificerad verkstad.


► Kör genast bilen i cirka 5 kilometer i lägre
hastighet (mellan 20 och 60 km/tim) så att punkteringen tätas.
► Stanna och kontrollera reparationen och däcktrycket med hjälp av satsen.
WARNI NG
När ett däck har lagats med den här typen av lagningssats ska du inte köra med en hastighet över 80 km/tim och begränsa körsträckan till 200 km.Kontakta en auktoriserad TOYOTA-
återförsäljare eller Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer för däckbyte.
Kontroll/justering av
däcktryck
Kompressorn kan användas, utan att tätningsmedel sprutas in, för att kontrollera och, vid behov, justera däcktrycken.► Ta bort ventilhatten från däcket och förvara den på en ren plats.► Rulla ut slangen som förvaras under kompressorn.► Skruva fast slangen på ventilen och dra åt ordentligt.► Kontrollera att knappen på kompressorn är i läge "O".► Rulla ut elsladden helt som förvaras under kompressorn.► Anslut kompressorns stickkontakt till bilens 12 V-uttag.► Slå på tändningen.
► Starta kompressorn genom att placera reglaget i läge "I" och justera däcktrycket till värdet som visas på tillverkarens däcktrycksdekal. Släpp ut luft genom att trycka på den svarta knappen på kompressorslangen nära ventilanslutningen.
WARNI NG
Om ett tryck på 2 bar inte uppnåtts efter
7 minuter visar det att däcket är skadat. Kontakta en auktoriserad TOYOTA-återförsäljare eller Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning för assistans.
► Sätt reglaget i läge "O" när korrekt däcktryck har uppnåtts.► Ta bort satsen och lägg undan den.► Sätt tillbaka ventilhatten.
WARNI NG
Om lufttrycket i ett eller flera däck justeras måste däcktryckövervakningssystemet nollställas.För ytterligare information om Däcktryckövervakningssystem, se motsvarande avsnitt.

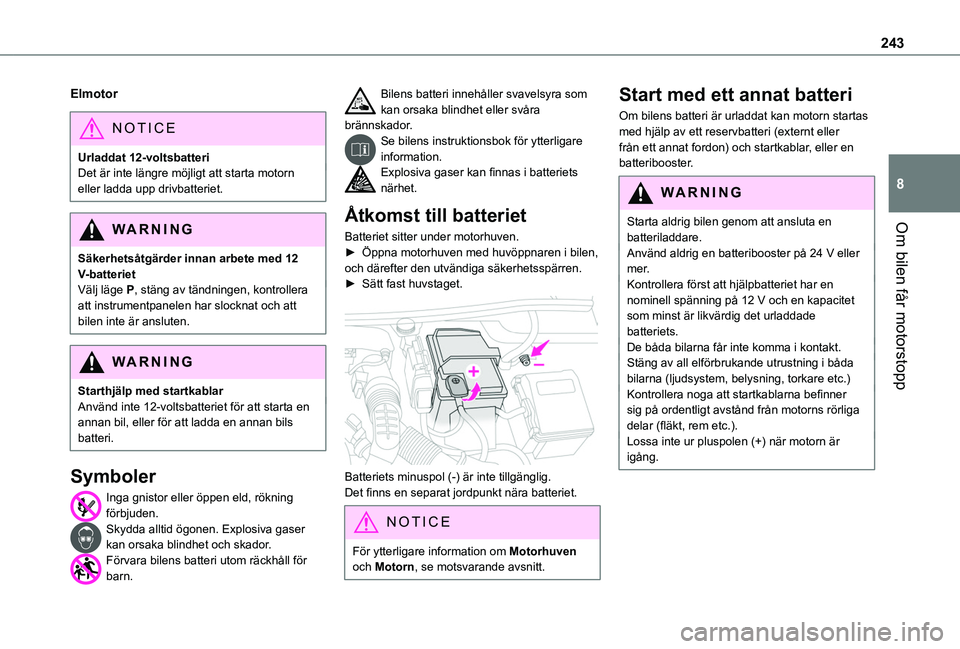

243
Om bilen får motorstopp
8
Elmotor
NOTIC E
Urladdat 12-voltsbatteriDet är inte längre möjligt att starta motorn eller ladda upp drivbatteriet.
WARNI NG
Säkerhetsåtgärder innan arbete med 12 V-batterietVälj läge P, stäng av tändningen, kontrollera att instrumentpanelen har slocknat och att bilen inte är ansluten.
WARNI NG
Starthjälp med startkablarAnvänd inte 12-voltsbatteriet för att starta en annan bil, eller för att ladda en annan bils batteri.
Symboler
Inga gnistor eller öppen eld, rökning förbjuden. Skydda alltid ögonen. Explosiva gaser kan orsaka blindhet och skador.Förvara bilens batteri utom räckhåll för barn.
Bilens batteri innehåller svavelsyra som kan orsaka blindhet eller svåra brännskador.Se bilens instruktionsbok för ytterligare information.Explosiva gaser kan finnas i batteriets närhet.
Åtkomst till batteriet
Batteriet sitter under motorhuven.► Öppna motorhuven med huvöppnaren i bilen, och därefter den utvändiga säkerhetsspärren.► Sätt fast huvstaget.

Batteriets minuspol (-) är inte tillgänglig.Det finns en separat jordpunkt nära batteriet.
NOTIC E
För ytterligare information om Motorhuven och Motorn, se motsvarande avsnitt.
Start med ett annat batteri
Om bilens batteri är urladdat kan motorn startas med hjälp av ett reservbatteri (externt eller från ett annat fordon) och startkablar, eller en batteribooster.
WARNI NG
Starta aldrig bilen genom att ansluta en batteriladdare.
Använd aldrig en batteribooster på 24 V eller mer.Kontrollera först att hjälpbatteriet har en nominell spänning på 12 V och en kapacitet som minst är likvärdig det urladdade batteriets.De båda bilarna får inte komma i kontakt.Stäng av all elförbrukande utrustning i båda bilarna (ljudsystem, belysning, torkare etc.)Kontrollera noga att startkablarna befinner sig på ordentligt avstånd från motorns rörliga delar (fläkt, rem etc.).Lossa inte ur pluspolen (+) när motorn är igång.

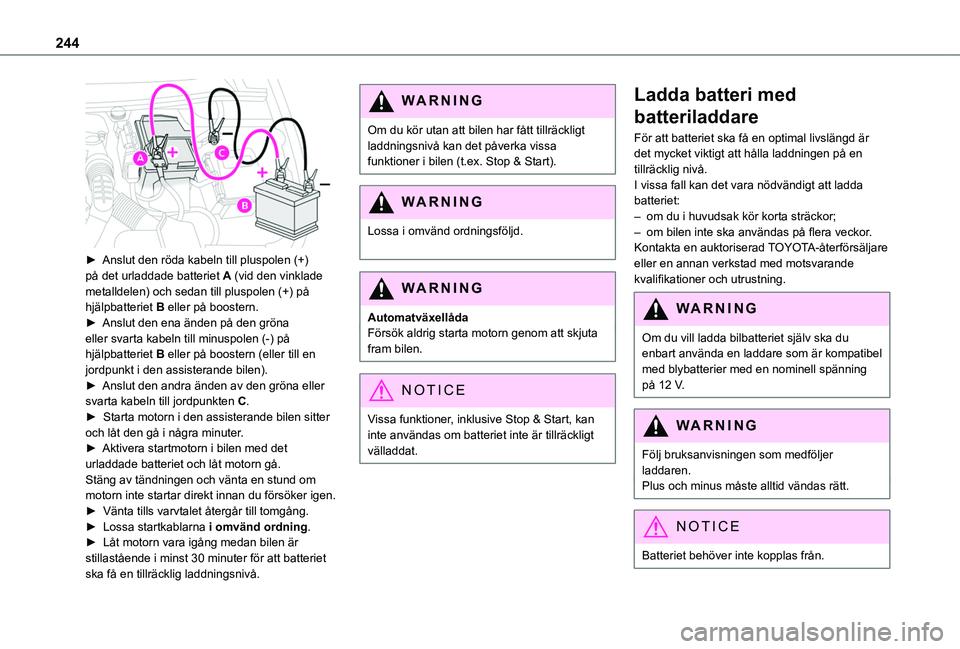

244

► Anslut den röda kabeln till pluspolen (+) på det urladdade batteriet A (vid den vinklade metalldelen) och sedan till pluspolen (+) på hjälpbatteriet B eller på boostern.► Anslut den ena änden på den gröna eller svarta kabeln till minuspolen (-) på hjälpbatteriet B eller på boostern (eller till en jordpunkt i den assisterande bilen).► Anslut den andra änden av den gröna eller svarta kabeln till jordpunkten C.► Starta motorn i den assisterande bilen sitter och låt den gå i några minuter.► Aktivera startmotorn i bilen med det urladdade batteriet och låt motorn gå.Stäng av tändningen och vänta en stund om motorn inte startar direkt innan du försöker igen.► Vänta tills varvtalet återgår till tomgång.► Lossa startkablarna i omvänd ordning.► Låt motorn vara igång medan bilen är stillastående i minst 30 minuter för att batteriet ska få en tillräcklig laddningsnivå.
WARNI NG
Om du kör utan att bilen har fått tillräckligt laddningsnivå kan det påverka vissa funktioner i bilen (t.ex. Stop & Start).
WARNI NG
Lossa i omvänd ordningsföljd.
WARNI NG
AutomatväxellådaFörsök aldrig starta motorn genom att skjuta fram bilen.
NOTIC E
Vissa funktioner, inklusive Stop & Start, kan inte användas om batteriet inte är tillräckligt välladdat.
Ladda batteri med
batteriladdare
För att batteriet ska få en optimal livslängd är det mycket viktigt att hålla laddningen på en tillräcklig nivå.I vissa fall kan det vara nödvändigt att ladda batteriet:– om du i huvudsak kör korta sträckor;– om bilen inte ska användas på flera veckor.Kontakta en auktoriserad TOYOTA-återförsäljare eller en annan verkstad med motsvarande kvalifikationer och utrustning.
WARNI NG
Om du vill ladda bilbatteriet själv ska du enbart använda en laddare som är kompatibel med blybatterier med en nominell spänning på 12 V.
WARNI NG
Följ bruksanvisningen som medföljer laddaren.Plus och minus måste alltid vändas rätt.
NOTIC E
Batteriet behöver inte kopplas från.

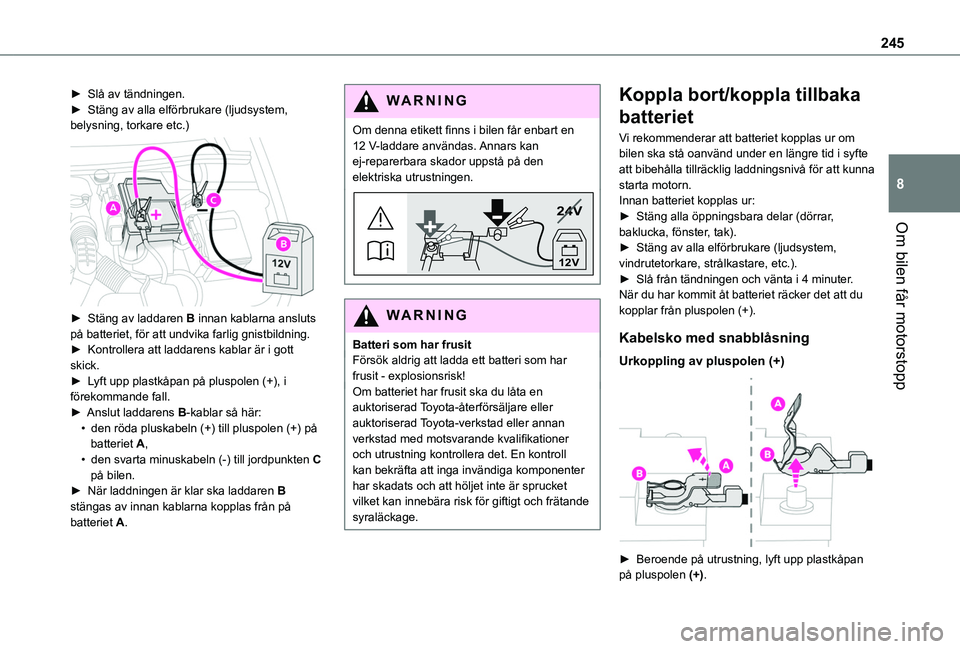

245
Om bilen får motorstopp
8
► Slå av tändningen.► Stäng av alla elförbrukare (ljudsystem, belysning, torkare etc.)

► Stäng av laddaren B innan kablarna ansluts på batteriet, för att undvika farlig gnistbildning.► Kontrollera att laddarens kablar är i gott skick.► Lyft upp plastkåpan på pluspolen (+), i förekommande fall.► Anslut laddarens B-kablar så här:• den röda pluskabeln (+) till pluspolen (+) på batteriet A,
• den svarta minuskabeln (-) till jordpunkten C på bilen.► När laddningen är klar ska laddaren B stängas av innan kablarna kopplas från på batteriet A.
WARNI NG
Om denna etikett finns i bilen får enbart en 12 V-laddare användas. Annars kan ej-reparerbara skador uppstå på den elektriska utrustningen.
24V
12V
WARNI NG
Batteri som har frusitFörsök aldrig att ladda ett batteri som har frusit - explosionsrisk!Om batteriet har frusit ska du låta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad eller annan verkstad med motsvarande kvalifikationer och utrustning kontrollera det. En kontroll kan bekräfta att inga invändiga komponenter har skadats och att höljet inte är sprucket vilket kan innebära risk för giftigt och frätande syraläckage.
Koppla bort/koppla tillbaka
batteriet
Vi rekommenderar att batteriet kopplas ur om bilen ska stå oanvänd under en längre tid i syfte att bibehålla tillräcklig laddningsnivå för att kunna starta motorn.Innan batteriet kopplas ur:► Stäng alla öppningsbara delar (dörrar, baklucka, fönster, tak).► Stäng av alla elförbrukare (ljudsystem, vindrutetorkare, strålkastare, etc.).► Slå från tändningen och vänta i 4 minuter.När du har kommit åt batteriet räcker det att du kopplar från pluspolen (+).
Kabelsko med snabblåsning
Urkoppling av pluspolen (+)

► Beroende på utrustning, lyft upp plastkåpan på pluspolen (+).

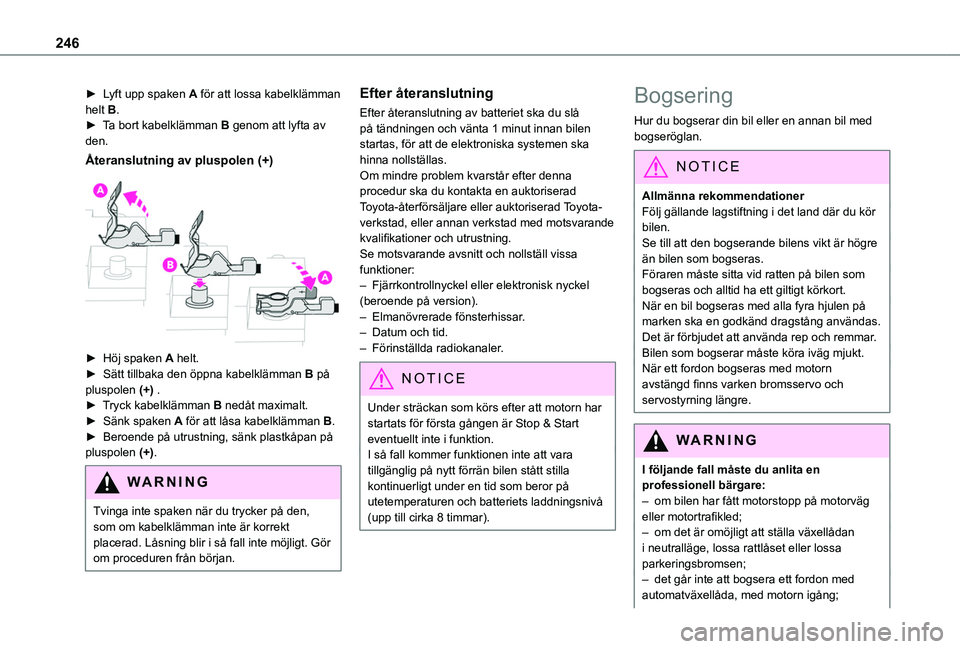

246
► Lyft upp spaken A för att lossa kabelklämman helt B.► Ta bort kabelklämman B genom att lyfta av den.
Återanslutning av pluspolen (+)

► Höj spaken A helt.► Sätt tillbaka den öppna kabelklämman B på pluspolen (+) .► Tryck kabelklämman B nedåt maximalt.► Sänk spaken A för att låsa kabelklämman B.► Beroende på utrustning, sänk plastkåpan på
pluspolen (+).
WARNI NG
Tvinga inte spaken när du trycker på den, som om kabelklämman inte är korrekt placerad. Låsning blir i så fall inte möjligt. Gör
om proceduren från början.
Efter återanslutning
Efter återanslutning av batteriet ska du slå på tändningen och vänta 1 minut innan bilen startas, för att de elektroniska systemen ska hinna nollställas.Om mindre problem kvarstår efter denna procedur ska du kontakta en auktoriserad Toyota-återförsäljare eller auktoriserad Toyota-verkstad, eller annan verkstad med motsvarande kvalifikationer och utrustning.Se motsvarande avsnitt och nollställ vissa funktioner:– Fjärrkontrollnyckel eller elektronisk nyckel (beroende på version).– Elmanövrerade fönsterhissar.– Datum och tid.– Förinställda radiokanaler.
NOTIC E
Under sträckan som körs efter att motorn har startats för första gången är Stop & Start eventuellt inte i funktion.
I så fall kommer funktionen inte att vara tillgänglig på nytt förrän bilen stått stilla kontinuerligt under en tid som beror på utetemperaturen och batteriets laddningsnivå (upp till cirka 8 timmar).
Bogsering
Hur du bogserar din bil eller en annan bil med bogseröglan.
NOTIC E
Allmänna rekommendationerFölj gällande lagstiftning i det land där du kör bilen.Se till att den bogserande bilens vikt är högre än bilen som bogseras.Föraren måste sitta vid ratten på bilen som bogseras och alltid ha ett giltigt körkort.När en bil bogseras med alla fyra hjulen på marken ska en godkänd dragstång användas. Det är förbjudet att använda rep och remmar.Bilen som bogserar måste köra iväg mjukt.När ett fordon bogseras med motorn avstängd finns varken bromsservo och servostyrning längre.
WARNI NG
I följande fall måste du anlita en professionell bärgare:– om bilen har fått motorstopp på motorväg eller motortrafikled;– om det är omöjligt att ställa växellådan i neutralläge, lossa rattlåset eller lossa parkeringsbromsen;– det går inte att bogsera ett fordon med automatväxellåda, med motorn igång;

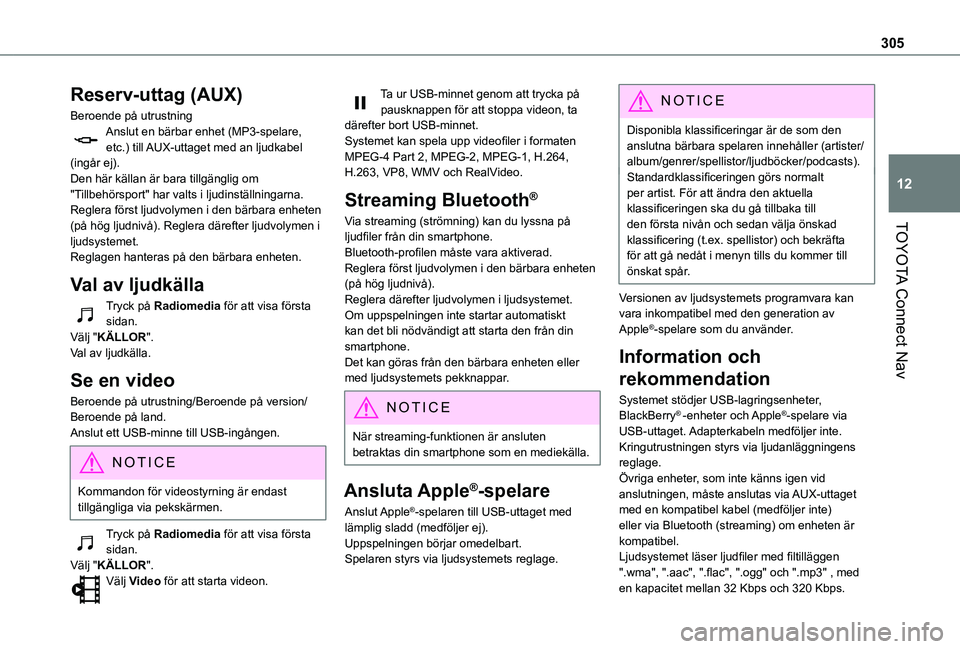

305
TOYOTA Connect Nav
12
Reserv-uttag (AUX)
Beroende på utrustningAnslut en bärbar enhet (MP3-spelare, etc.) till AUX-uttaget med an ljudkabel (ingår ej).Den här källan är bara tillgänglig om "Tillbehörsport" har valts i ljudinställningarna.Reglera först ljudvolymen i den bärbara enheten (på hög ljudnivå). Reglera därefter ljudvolymen i ljudsystemet.Reglagen hanteras på den bärbara enheten.
Val av ljudkälla
Tryck på Radiomedia för att visa första sidan.Välj "KÄLLOR".Val av ljudkälla.
Se en video
Beroende på utrustning/Beroende på version/Beroende på land.Anslut ett USB-minne till USB-ingången.
NOTIC E
Kommandon för videostyrning är endast tillgängliga via pekskärmen.
Tryck på Radiomedia för att visa första sidan.Välj "KÄLLOR".Välj Video för att starta videon.
Ta ur USB-minnet genom att trycka på pausknappen för att stoppa videon, ta därefter bort USB-minnet.Systemet kan spela upp videofiler i formaten MPEG-4 Part 2, MPEG-2, MPEG-1, H.264, H.263, VP8, WMV och RealVideo.
Streaming Bluetooth®
Via streaming (strömning) kan du lyssna på ljudfiler från din smartphone.Bluetooth-profilen måste vara aktiverad.Reglera först ljudvolymen i den bärbara enheten (på hög ljudnivå).Reglera därefter ljudvolymen i ljudsystemet.Om uppspelningen inte startar automatiskt kan det bli nödvändigt att starta den från din smartphone. Det kan göras från den bärbara enheten eller med ljudsystemets pekknappar.
NOTIC E
När streaming-funktionen är ansluten betraktas din smartphone som en mediekälla.
Ansluta Apple®-spelare
Anslut Apple®-spelaren till USB-uttaget med lämplig sladd (medföljer ej).Uppspelningen börjar omedelbart.Spelaren styrs via ljudsystemets reglage.
NOTIC E
Disponibla klassificeringar är de som den anslutna bärbara spelaren innehåller (artister/album/genrer/spellistor/ljudböcker/podcasts).Standardklassificeringen görs normalt per artist. För att ändra den aktuella klassificeringen ska du gå tillbaka till den första nivån och sedan välja önskad klassificering (t.ex. spellistor) och bekräfta för att gå nedåt i menyn tills du kommer till önskat spår.
Versionen av ljudsystemets programvara kan vara inkompatibel med den generation av Apple®-spelare som du använder.
Information och
rekommendation
Systemet stödjer USB-lagringsenheter, BlackBerry® -enheter och Apple®-spelare via USB-uttaget. Adapterkabeln medföljer inte.
Kringutrustningen styrs via ljudanläggningens reglage.Övriga enheter, som inte känns igen vid anslutningen, måste anslutas via AUX-uttaget med en kompatibel kabel (medföljer inte) eller via Bluetooth (streaming) om enheten är kompatibel.Ljudsystemet läser ljudfiler med filtilläggen ".wma", ".aac", ".flac", ".ogg" och ".mp3" , med en kapacitet mellan 32 Kbps och 320 Kbps.

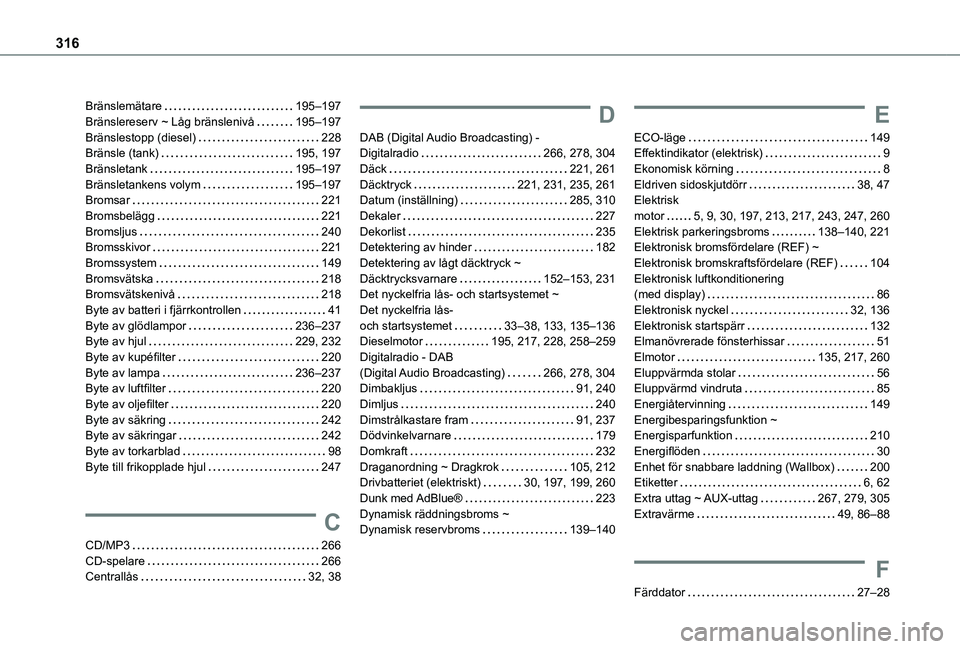

316
Bränslemätare 195–197Bränslereserv ~ Låg bränslenivå 195–197Bränslestopp (diesel) 228Bränsle (tank) 195, 197Bränsletank 195–197Bränsletankens volym 195–197Bromsar 221Bromsbelägg 221Bromsljus 240Bromsskivor 221Bromssystem 149Bromsvätska 218Bromsvätskenivå 218Byte av batteri i fjärrkontrollen 41Byte av glödlampor 236–237Byte av hjul 229, 232Byte av kupéfilter 220Byte av lampa 236–237Byte av luftfilter 220Byte av oljefilter 220Byte av säkring 242Byte av säkringar 242
Byte av torkarblad 98Byte till frikopplade hjul 247
C
CD/MP3 266CD-spelare 266Centrallås 32, 38
D
DAB (Digital Audio Broadcasting) - Digitalradio 266, 278, 304Däck 221, 261Däcktryck 221, 231, 235, 261Datum (inställning) 285, 310Dekaler 227Dekorlist 235Detektering av hinder 182Detektering av lågt däcktryck ~ Däcktrycksvarnare 152–153, 231Det nyckelfria lås- och startsystemet ~ Det nyckelfria lås- och startsystemet 33–38, 133, 135–136Dieselmotor 195, 217, 228, 258–259Digitalradio - DAB (Digital Audio Broadcasting) 266, 278, 304Dimbakljus 91, 240Dimljus 240Dimstrålkastare fram 91, 237Dödvinkelvarnare 179
Domkraft 232Draganordning ~ Dragkrok 105, 212Drivbatteriet (elektriskt) 30, 197, 199, 260Dunk med AdBlue® 223Dynamisk räddningsbroms ~ Dynamisk reservbroms 139–140
E
ECO-läge 149Effektindikator (elektrisk) 9Ekonomisk körning 8Eldriven sidoskjutdörr 38, 47Elektrisk motor 5, 9, 30, 197, 213, 217, 243, 247, 260Elektrisk parkeringsbroms 138–140, 221Elektronisk bromsfördelare (REF) ~ Elektronisk bromskraftsfördelare (REF) 104Elektronisk luftkonditionering (med display) 86Elektronisk nyckel 32, 136Elektronisk startspärr 132Elmanövrerade fönsterhissar 51Elmotor 135, 217, 260Eluppvärmda stolar 56Eluppvärmd vindruta 85Energiåtervinning 149Energibesparingsfunktion ~ Energisparfunktion 210
Energiflöden 30Enhet för snabbare laddning (Wallbox) 200Etiketter 6, 62Extra uttag ~ AUX-uttag 267, 279, 305Extravärme 49, 86–88
F
Färddator 27–28

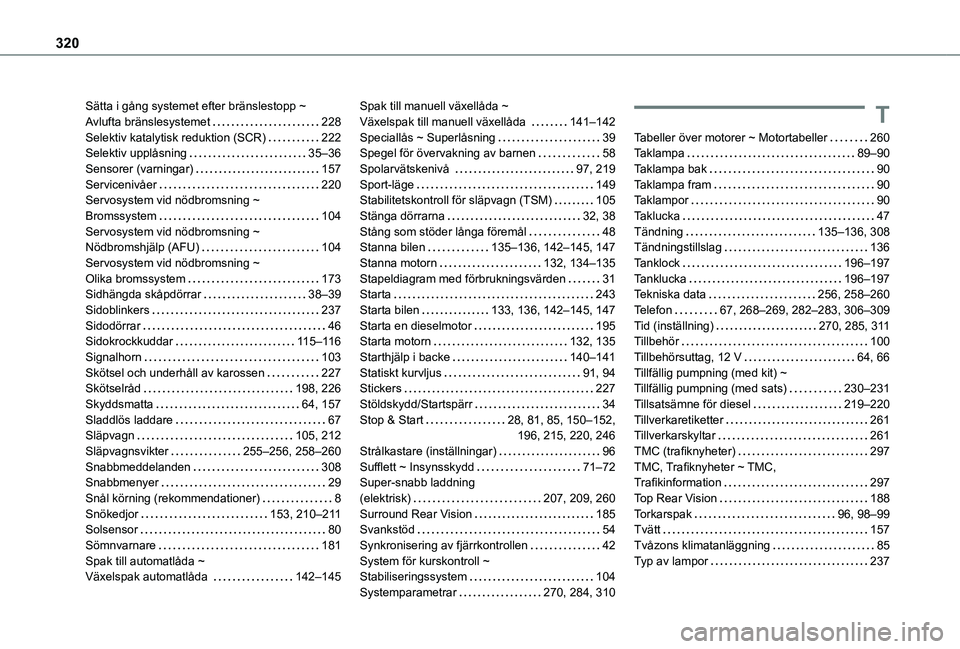

320
Sätta i gång systemet efter bränslestopp ~ Avlufta bränslesystemet 228Selektiv katalytisk reduktion (SCR) 222Selektiv upplåsning 35–36Sensorer (varningar) 157Servicenivåer 220Servosystem vid nödbromsning ~ Bromssystem 104Servosystem vid nödbromsning ~ Nödbromshjälp (AFU) 104Servosystem vid nödbromsning ~ Olika bromssystem 173Sidhängda skåpdörrar 38–39Sidoblinkers 237Sidodörrar 46Sidokrockkuddar 11 5–11 6Signalhorn 103Skötsel och underhåll av karossen 227Skötselråd 198, 226Skyddsmatta 64, 157Sladdlös laddare 67Släpvagn 105, 212
Släpvagnsvikter 255–256, 258–260Snabbmeddelanden 308Snabbmenyer 29Snål körning (rekommendationer) 8Snökedjor 153, 210–2 11Solsensor 80Sömnvarnare 181Spak till automatlåda ~ Växelspak automatlåda 142–145
Spak till manuell växellåda ~ Växelspak till manuell växellåda 141–142Speciallås ~ Superlåsning 39Spegel för övervakning av barnen 58Spolarvätskenivå 97, 219Sport-läge 149Stabilitetskontroll för släpvagn (TSM) 105Stänga dörrarna 32, 38Stång som stöder långa föremål 48Stanna bilen 135–136, 142–145, 147Stanna motorn 132, 134–135Stapeldiagram med förbrukningsvärden 31Starta 243Starta bilen 133, 136, 142–145, 147Starta en dieselmotor 195Starta motorn 132, 135Starthjälp i backe 140–141Statiskt kurvljus 91, 94Stickers 227Stöldskydd/Startspärr 34Stop & Start 28, 81, 85, 150–152, 196, 215, 220, 246
Strålkastare (inställningar) 96Sufflett ~ Insynsskydd 71–72Super-snabb laddning (elektrisk) 207, 209, 260Surround Rear Vision 185Svankstöd 54Synkronisering av fjärrkontrollen 42System för kurskontroll ~ Stabiliseringssystem 104Systemparametrar 270, 284, 310
T
Tabeller över motorer ~ Motortabeller 260Taklampa 89–90Taklampa bak 90Taklampa fram 90Taklampor 90Taklucka 47Tändning 135–136, 308Tändningstillslag 136Tanklock 196–197Tanklucka 196–197Tekniska data 256, 258–260Telefon 67, 268–269, 282–283, 306–309Tid (inställning) 270, 285, 3 11Tillbehör 100Tillbehörsuttag, 12 V 64, 66Tillfällig pumpning (med kit) ~ Tillfällig pumpning (med sats) 230–231Tillsatsämne för diesel 219–220Tillverkaretiketter 261Tillverkarskyltar 261
TMC (trafiknyheter) 297TMC, Trafiknyheter ~ TMC, Trafikinformation 297Top Rear Vision 188Torkarspak 96, 98–99Tvätt 157Tvåzons klimatanläggning 85Typ av lampor 237
