2022 TOYOTA PROACE CITY stop start

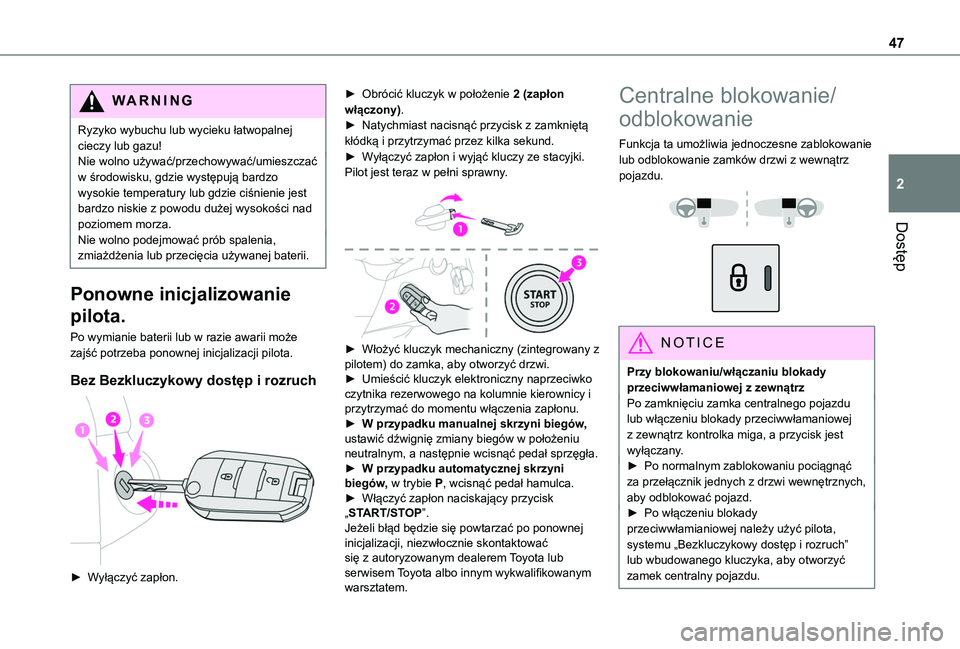

47
Dostęp
2
WARNI NG
Ryzyko wybuchu lub wycieku łatwopalnej cieczy lub gazu!Nie wolno używać/przechowywać/umieszczać w środowisku, gdzie występują bardzo wysokie temperatury lub gdzie ciśnienie jest bardzo niskie z powodu dużej wysokości nad poziomem morza.Nie wolno podejmować prób spalenia, zmiażdżenia lub przecięcia używanej baterii.
Ponowne inicjalizowanie
pilota.
Po wymianie baterii lub w razie awarii może zajść potrzeba ponownej inicjalizacji pilota.
Bez Bezkluczykowy dostęp i rozruch

► Wyłączyć zapłon.
► Obrócić kluczyk w położenie 2 (zapłon włączony).► Natychmiast nacisnąć przycisk z zamkniętą kłódką i przytrzymać przez kilka sekund.► Wyłączyć zapłon i wyjąć kluczy ze stacyjki.Pilot jest teraz w pełni sprawny.
► Włożyć kluczyk mechaniczny (zintegrowany z pilotem) do zamka, aby otworzyć drzwi.► Umieścić kluczyk elektroniczny naprzeciwko czytnika rezerwowego na kolumnie kierownicy i przytrzymać do momentu włączenia zapłonu.► W przypadku manualnej skrzyni biegów, ustawić dźwignię zmiany biegów w położeniu neutralnym, a następnie wcisnąć pedał sprzęgła.► W przypadku automatycznej skrzyni biegów, w trybie P, wcisnąć pedał hamulca.► Włączyć zapłon naciskający przycisk „START/STOP”.Jeżeli błąd będzie się powtarzać po ponownej inicjalizacji, niezwłocznie skontaktować się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Centralne blokowanie/
odblokowanie
Funkcja ta umożliwia jednoczesne zablokowanie lub odblokowanie zamków drzwi z wewnątrz pojazdu.


NOTIC E
Przy blokowaniu/włączaniu blokady przeciwwłamaniowej z zewnątrzPo zamknięciu zamka centralnego pojazdu lub włączeniu blokady przeciwwłamaniowej z zewnątrz kontrolka miga, a przycisk jest wyłączany.► Po normalnym zablokowaniu pociągnąć za przełącznik jednych z drzwi wewnętrznych, aby odblokować pojazd.► Po włączeniu blokady przeciwwłamianiowej należy użyć pilota, systemu „Bezkluczykowy dostęp i rozruch” lub wbudowanego kluczyka, aby otworzyć zamek centralny pojazdu.

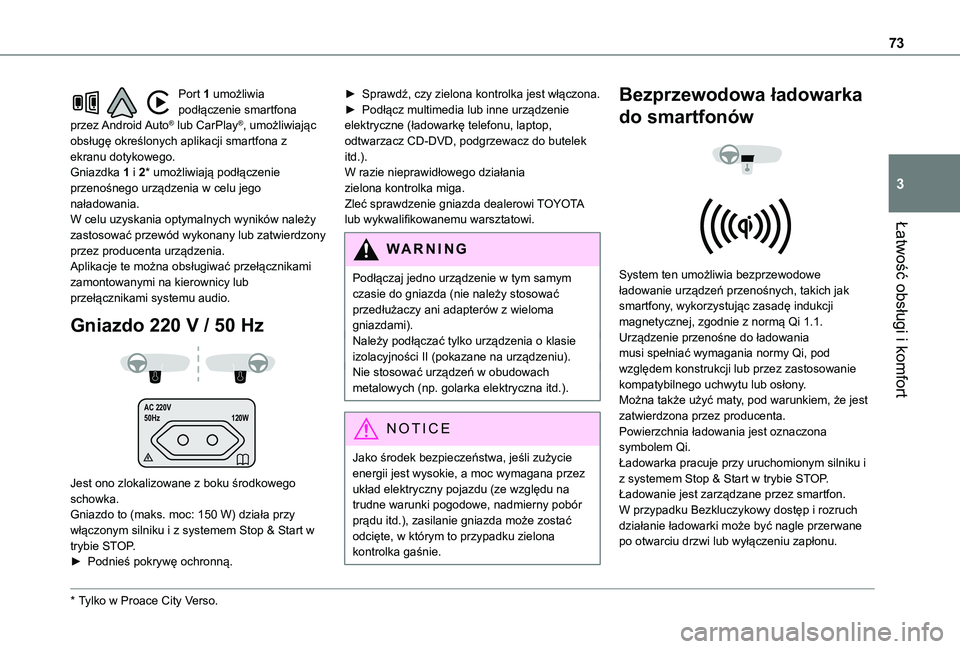

73
Łatwość obsługi i komfort
3
Port 1 umożliwia podłączenie smartfona przez Android Auto® lub CarPlay®, umożliwiając obsługę określonych aplikacji smartfona z ekranu dotykowego.Gniazdka 1 i 2* umożliwiają podłączenie przenośnego urządzenia w celu jego naładowania.W celu uzyskania optymalnych wyników należy zastosować przewód wykonany lub zatwierdzony przez producenta urządzenia.Aplikacje te można obsługiwać przełącznikami zamontowanymi na kierownicy lub przełącznikami systemu audio.
Gniazdo 220 V / 50 Hz
AC 220V
50Hz 120W

Jest ono zlokalizowane z boku środkowego schowka.Gniazdo to (maks. moc: 150 W) działa przy włączonym silniku i z systemem Stop & Start w trybie STOP.► Podnieś pokrywę ochronną.
* Tylko w Proace City Verso.
► Sprawdź, czy zielona kontrolka jest włączona. ► Podłącz multimedia lub inne urządzenie elektryczne (ładowarkę telefonu, laptop, odtwarzacz CD-DVD, podgrzewacz do butelek itd.).W razie nieprawidłowego działania zielona kontrolka miga.Zleć sprawdzenie gniazda dealerowi TOYOTA lub wykwalifikowanemu warsztatowi.
WARNI NG
Podłączaj jedno urządzenie w tym samym czasie do gniazda (nie należy stosować przedłużaczy ani adapterów z wieloma gniazdami).Należy podłączać tylko urządzenia o klasie izolacyjności II (pokazane na urządzeniu).Nie stosować urządzeń w obudowach metalowych (np. golarka elektryczna itd.).
NOTIC E
Jako środek bezpieczeństwa, jeśli zużycie energii jest wysokie, a moc wymagana przez układ elektryczny pojazdu (ze względu na trudne warunki pogodowe, nadmierny pobór prądu itd.), zasilanie gniazda może zostać odcięte, w którym to przypadku zielona
kontrolka gaśnie.
Bezprzewodowa ładowarka
do smartfonów


System ten umożliwia bezprzewodowe ładowanie urządzeń przenośnych, takich jak smartfony, wykorzystując zasadę indukcji magnetycznej, zgodnie z normą Qi 1.1.Urządzenie przenośne do ładowania musi spełniać wymagania normy Qi, pod względem konstrukcji lub przez zastosowanie kompatybilnego uchwytu lub osłony.Można także użyć maty, pod warunkiem, że jest zatwierdzona przez producenta.Powierzchnia ładowania jest oznaczona symbolem Qi.Ładowarka pracuje przy uruchomionym silniku i z systemem Stop & Start w trybie STOP.Ładowanie jest zarządzane przez smartfon.W przypadku Bezkluczykowy dostęp i rozruch działanie ładowarki może być nagle przerwane po otwarciu drzwi lub wyłączeniu zapłonu.

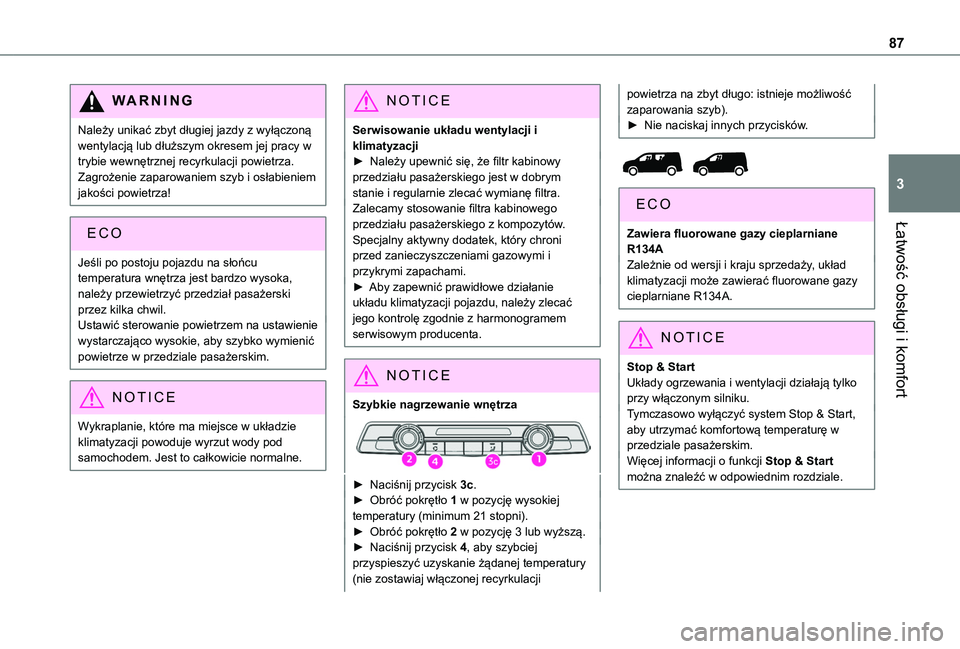

87
Łatwość obsługi i komfort
3
WARNI NG
Należy unikać zbyt długiej jazdy z wyłączoną wentylacją lub dłuższym okresem jej pracy w trybie wewnętrznej recyrkulacji powietrza. Zagrożenie zaparowaniem szyb i osłabieniem jakości powietrza!
Jeśli po postoju pojazdu na słońcu temperatura wnętrza jest bardzo wysoka, należy przewietrzyć przedział pasażerski przez kilka chwil.Ustawić sterowanie powietrzem na ustawienie wystarczająco wysokie, aby szybko wymienić powietrze w przedziale pasażerskim.
NOTIC E
Wykraplanie, które ma miejsce w układzie klimatyzacji powoduje wyrzut wody pod samochodem. Jest to całkowicie normalne.
NOTIC E
Serwisowanie układu wentylacji i klimatyzacji► Należy upewnić się, że filtr kabinowy przedziału pasażerskiego jest w dobrym stanie i regularnie zlecać wymianę filtra.Zalecamy stosowanie filtra kabinowego przedziału pasażerskiego z kompozytów. Specjalny aktywny dodatek, który chroni przed zanieczyszczeniami gazowymi i przykrymi zapachami.► Aby zapewnić prawidłowe działanie układu klimatyzacji pojazdu, należy zlecać jego kontrolę zgodnie z harmonogramem serwisowym producenta.
NOTIC E
Szybkie nagrzewanie wnętrza
► Naciśnij przycisk 3c.► Obróć pokrętło 1 w pozycję wysokiej temperatury (minimum 21 stopni).► Obróć pokrętło 2 w pozycję 3 lub wyższą.► Naciśnij przycisk 4, aby szybciej przyspieszyć uzyskanie żądanej temperatury (nie zostawiaj włączonej recyrkulacji
powietrza na zbyt długo: istnieje możliwość zaparowania szyb).► Nie naciskaj innych przycisków.


Zawiera fluorowane gazy cieplarniane R134AZależnie od wersji i kraju sprzedaży, układ klimatyzacji może zawierać fluorowane gazy cieplarniane R134A.
NOTIC E
Stop & StartUkłady ogrzewania i wentylacji działają tylko przy włączonym silniku.Tymczasowo wyłączyć system Stop & Start, aby utrzymać komfortową temperaturę w
przedziale pasażerskim.Więcej informacji o funkcji Stop & Start można znaleźć w odpowiednim rozdziale.

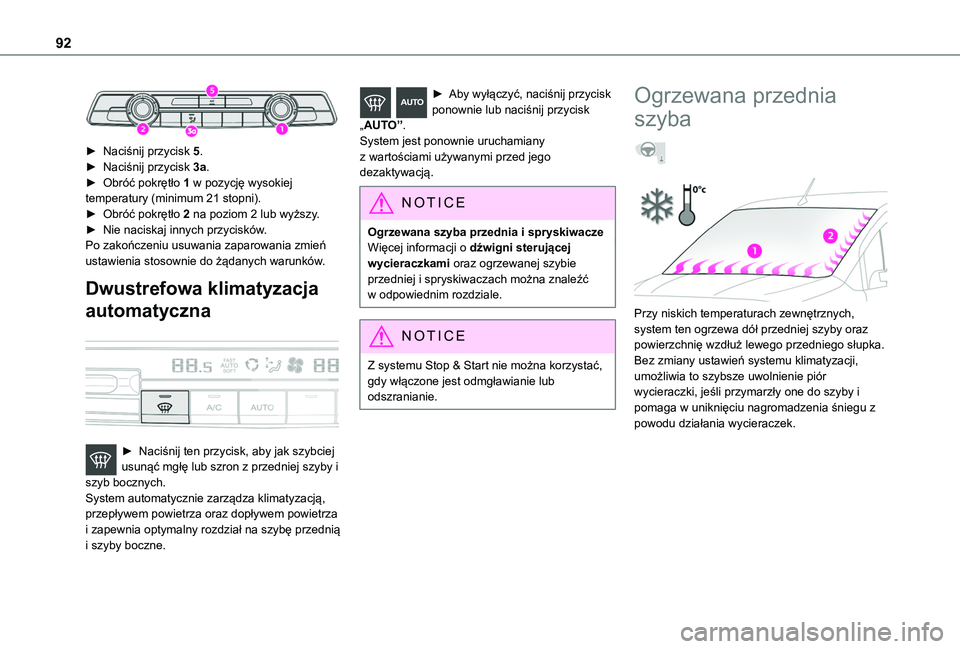

92

► Naciśnij przycisk 5.► Naciśnij przycisk 3a.► Obróć pokrętło 1 w pozycję wysokiej temperatury (minimum 21 stopni).► Obróć pokrętło 2 na poziom 2 lub wyższy.► Nie naciskaj innych przycisków.
Po zakończeniu usuwania zaparowania zmień ustawienia stosownie do żądanych warunków.
Dwustrefowa klimatyzacja
automatyczna

► Naciśnij ten przycisk, aby jak szybciej usunąć mgłę lub szron z przedniej szyby i szyb bocznych.System automatycznie zarządza klimatyzacją, przepływem powietrza oraz dopływem powietrza i zapewnia optymalny rozdział na szybę przednią i szyby boczne.
► Aby wyłączyć, naciśnij przycisk ponownie lub naciśnij przycisk „AUTO”.System jest ponownie uruchamiany z wartościami używanymi przed jego dezaktywacją.
NOTIC E
Ogrzewana szyba przednia i spryskiwaczeWięcej informacji o dźwigni sterującej wycieraczkami oraz ogrzewanej szybie przedniej i spryskiwaczach można znaleźć w odpowiednim rozdziale.
NOTIC E
Z systemu Stop & Start nie można korzystać, gdy włączone jest odmgławianie lub odszranianie.
Ogrzewana przednia
szyba


Przy niskich temperaturach zewnętrznych, system ten ogrzewa dół przedniej szyby oraz powierzchnię wzdłuż lewego przedniego słupka.Bez zmiany ustawień systemu klimatyzacji, umożliwia to szybsze uwolnienie piór wycieraczki, jeśli przymarzły one do szyby i pomaga w uniknięciu nagromadzenia śniegu z powodu działania wycieraczek.

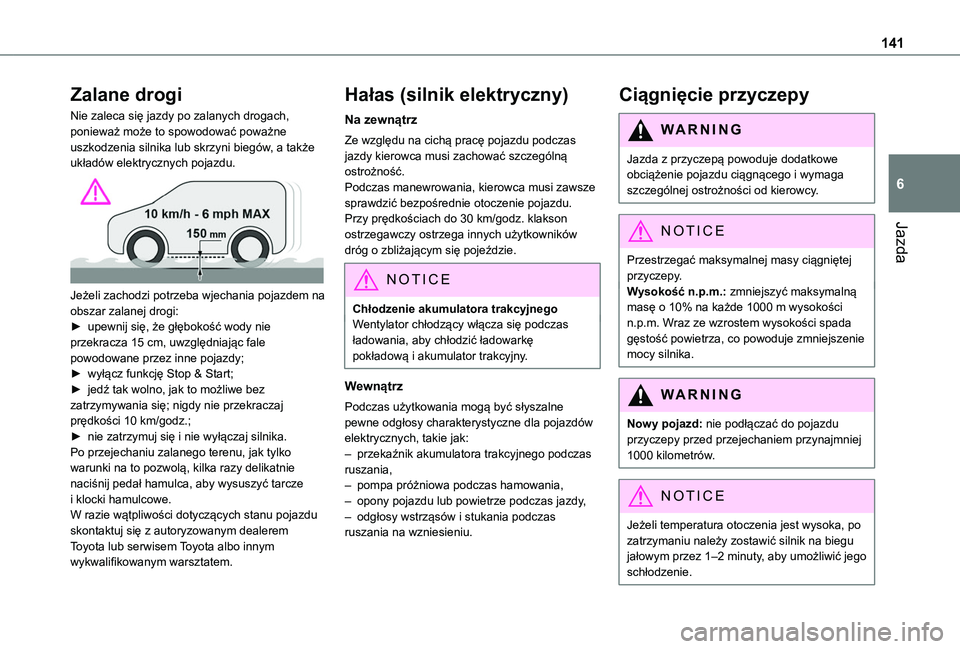

141
Jazda
6
Zalane drogi
Nie zaleca się jazdy po zalanych drogach, ponieważ może to spowodować poważne uszkodzenia silnika lub skrzyni biegów, a także układów elektrycznych pojazdu.

Jeżeli zachodzi potrzeba wjechania pojazdem na obszar zalanej drogi:► upewnij się, że głębokość wody nie przekracza 15 cm, uwzględniając fale powodowane przez inne pojazdy;► wyłącz funkcję Stop & Start;► jedź tak wolno, jak to możliwe bez zatrzymywania się; nigdy nie przekraczaj prędkości 10 km/godz.;► nie zatrzymuj się i nie wyłączaj silnika.Po przejechaniu zalanego terenu, jak tylko warunki na to pozwolą, kilka razy delikatnie naciśnij pedał hamulca, aby wysuszyć tarcze i klocki hamulcowe.W razie wątpliwości dotyczących stanu pojazdu skontaktuj się z autoryzowanym dealerem Toyota lub serwisem Toyota albo innym wykwalifikowanym warsztatem.
Hałas (silnik elektryczny)
Na zewnątrz
Ze względu na cichą pracę pojazdu podczas jazdy kierowca musi zachować szczególną ostrożność.Podczas manewrowania, kierowca musi zawsze sprawdzić bezpośrednie otoczenie pojazdu.Przy prędkościach do 30 km/godz. klakson ostrzegawczy ostrzega innych użytkowników dróg o zbliżającym się pojeździe.
NOTIC E
Chłodzenie akumulatora trakcyjnegoWentylator chłodzący włącza się podczas ładowania, aby chłodzić ładowarkę pokładową i akumulator trakcyjny.
Wewnątrz
Podczas użytkowania mogą być słyszalne pewne odgłosy charakterystyczne dla pojazdów elektrycznych, takie jak:– przekaźnik akumulatora trakcyjnego podczas ruszania,– pompa próżniowa podczas hamowania,– opony pojazdu lub powietrze podczas jazdy,– odgłosy wstrząsów i stukania podczas ruszania na wzniesieniu.
Ciągnięcie przyczepy
WARNI NG
Jazda z przyczepą powoduje dodatkowe obciążenie pojazdu ciągnącego i wymaga szczególnej ostrożności od kierowcy.
NOTIC E
Przestrzegać maksymalnej masy ciągniętej przyczepy.Wysokość n.p.m.: zmniejszyć maksymalną masę o 10% na każde 1000 m wysokości n.p.m. Wraz ze wzrostem wysokości spada gęstość powietrza, co powoduje zmniejszenie mocy silnika.
WARNI NG
Nowy pojazd: nie podłączać do pojazdu przyczepy przed przejechaniem przynajmniej 1000 kilometrów.
NOTIC E
Jeżeli temperatura otoczenia jest wysoka, po zatrzymaniu należy zostawić silnik na biegu jałowym przez 1–2 minuty, aby umożliwić jego schłodzenie.

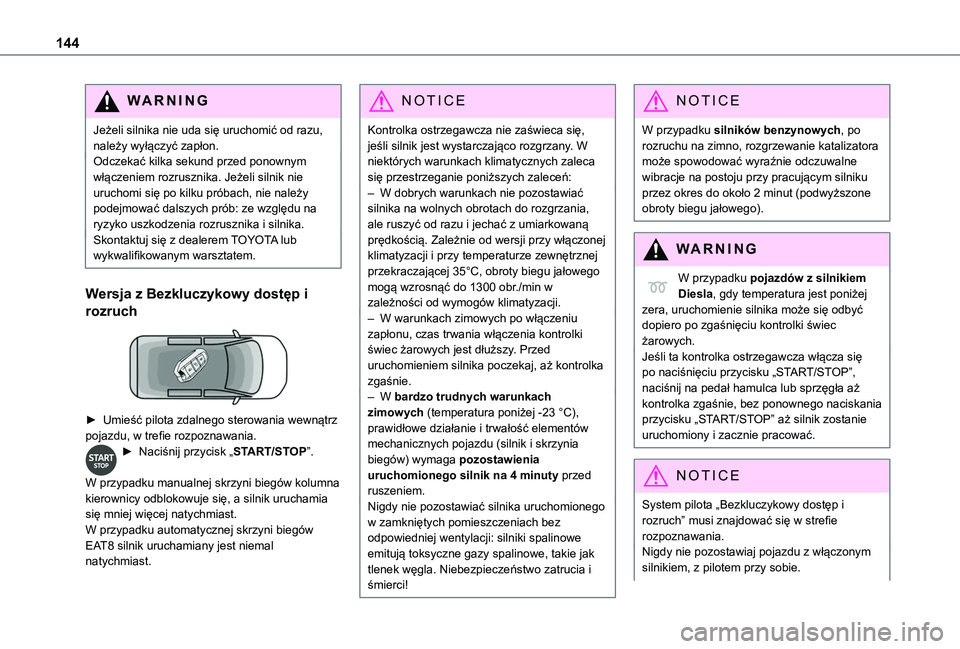

144
WARNI NG
Jeżeli silnika nie uda się uruchomić od razu, należy wyłączyć zapłon.Odczekać kilka sekund przed ponownym włączeniem rozrusznika. Jeżeli silnik nie uruchomi się po kilku próbach, nie należy podejmować dalszych prób: ze względu na ryzyko uszkodzenia rozrusznika i silnika.Skontaktuj się z dealerem TOYOTA lub wykwalifikowanym warsztatem.
Wersja z Bezkluczykowy dostęp i
rozruch

► Umieść pilota zdalnego sterowania wewnątrz pojazdu, w trefie rozpoznawania.► Naciśnij przycisk „START/STOP”.
W przypadku manualnej skrzyni biegów kolumna kierownicy odblokowuje się, a silnik uruchamia się mniej więcej natychmiast.W przypadku automatycznej skrzyni biegów
EAT8 silnik uruchamiany jest niemal natychmiast.
NOTIC E
Kontrolka ostrzegawcza nie zaświeca się, jeśli silnik jest wystarczająco rozgrzany. W niektórych warunkach klimatycznych zaleca się przestrzeganie poniższych zaleceń:– W dobrych warunkach nie pozostawiać silnika na wolnych obrotach do rozgrzania, ale ruszyć od razu i jechać z umiarkowaną prędkością. Zależnie od wersji przy włączonej klimatyzacji i przy temperaturze zewnętrznej przekraczającej 35°C, obroty biegu jałowego mogą wzrosnąć do 1300 obr./min w zależności od wymogów klimatyzacji.– W warunkach zimowych po włączeniu zapłonu, czas trwania włączenia kontrolki świec żarowych jest dłuższy. Przed uruchomieniem silnika poczekaj, aż kontrolka zgaśnie.– W bardzo trudnych warunkach zimowych (temperatura poniżej -23 °C), prawidłowe działanie i trwałość elementów mechanicznych pojazdu (silnik i skrzynia
biegów) wymaga pozostawienia uruchomionego silnik na 4 minuty przed ruszeniem.Nigdy nie pozostawiać silnika uruchomionego w zamkniętych pomieszczeniach bez odpowiedniej wentylacji: silniki spalinowe emitują toksyczne gazy spalinowe, takie jak tlenek węgla. Niebezpieczeństwo zatrucia i śmierci!
NOTIC E
W przypadku silników benzynowych, po rozruchu na zimno, rozgrzewanie katalizatora może spowodować wyraźnie odczuwalne wibracje na postoju przy pracującym silniku przez okres do około 2 minut (podwyższone obroty biegu jałowego).
WARNI NG
W przypadku pojazdów z silnikiem Diesla, gdy temperatura jest poniżej zera, uruchomienie silnika może się odbyć dopiero po zgaśnięciu kontrolki świec żarowych.Jeśli ta kontrolka ostrzegawcza włącza się po naciśnięciu przycisku „START/STOP”, naciśnij na pedał hamulca lub sprzęgła aż kontrolka zgaśnie, bez ponownego naciskania przycisku „START/STOP” aż silnik zostanie uruchomiony i zacznie pracować.
NOTIC E
System pilota „Bezkluczykowy dostęp i rozruch” musi znajdować się w strefie rozpoznawania.
Nigdy nie pozostawiaj pojazdu z włączonym silnikiem, z pilotem przy sobie.

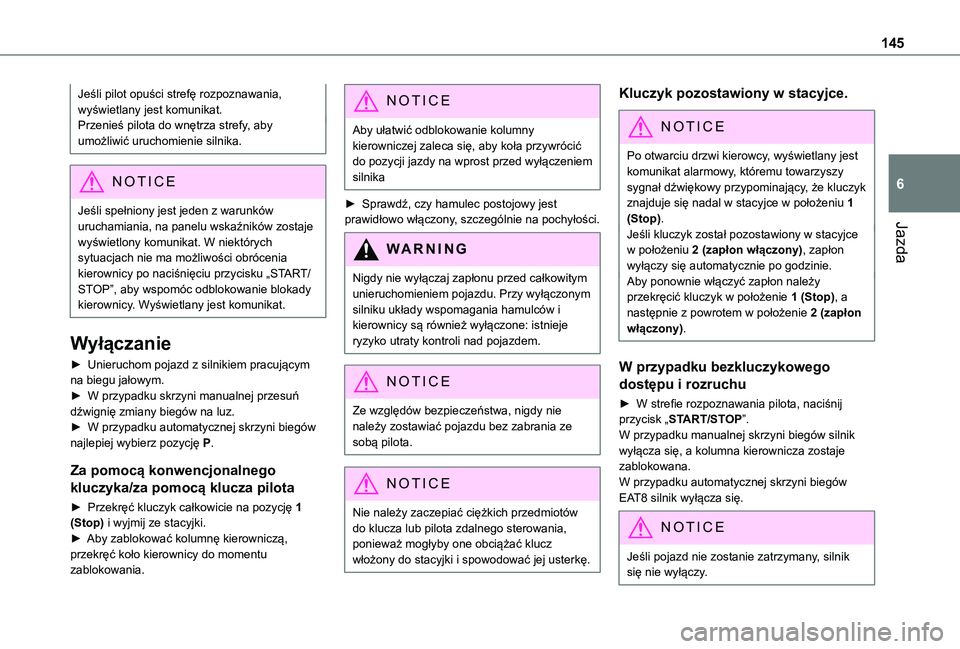

145
Jazda
6
Jeśli pilot opuści strefę rozpoznawania, wyświetlany jest komunikat.Przenieś pilota do wnętrza strefy, aby umożliwić uruchomienie silnika.
NOTIC E
Jeśli spełniony jest jeden z warunków uruchamiania, na panelu wskaźników zostaje wyświetlony komunikat. W niektórych
sytuacjach nie ma możliwości obrócenia kierownicy po naciśnięciu przycisku „START/STOP”, aby wspomóc odblokowanie blokady kierownicy. Wyświetlany jest komunikat.
Wyłączanie
► Unieruchom pojazd z silnikiem pracującym na biegu jałowym.► W przypadku skrzyni manualnej przesuń dźwignię zmiany biegów na luz.► W przypadku automatycznej skrzyni biegów najlepiej wybierz pozycję P.
Za pomocą konwencjonalnego
kluczyka/za pomocą klucza pilota
► Przekręć kluczyk całkowicie na pozycję 1 (Stop) i wyjmij ze stacyjki.► Aby zablokować kolumnę kierowniczą, przekręć koło kierownicy do momentu zablokowania.
NOTIC E
Aby ułatwić odblokowanie kolumny kierowniczej zaleca się, aby koła przywrócić do pozycji jazdy na wprost przed wyłączeniem silnika
► Sprawdź, czy hamulec postojowy jest prawidłowo włączony, szczególnie na pochyłości.
WARNI NG
Nigdy nie wyłączaj zapłonu przed całkowitym unieruchomieniem pojazdu. Przy wyłączonym silniku układy wspomagania hamulców i kierownicy są również wyłączone: istnieje ryzyko utraty kontroli nad pojazdem.
NOTIC E
Ze względów bezpieczeństwa, nigdy nie należy zostawiać pojazdu bez zabrania ze sobą pilota.
NOTIC E
Nie należy zaczepiać ciężkich przedmiotów do klucza lub pilota zdalnego sterowania, ponieważ mogłyby one obciążać klucz
włożony do stacyjki i spowodować jej usterkę.
Kluczyk pozostawiony w stacyjce.
NOTIC E
Po otwarciu drzwi kierowcy, wyświetlany jest komunikat alarmowy, któremu towarzyszy sygnał dźwiękowy przypominający, że kluczyk znajduje się nadal w stacyjce w położeniu 1 (Stop).Jeśli kluczyk został pozostawiony w stacyjce
w położeniu 2 (zapłon włączony), zapłon wyłączy się automatycznie po godzinie.Aby ponownie włączyć zapłon należy przekręcić kluczyk w położenie 1 (Stop), a następnie z powrotem w położenie 2 (zapłon włączony).
W przypadku bezkluczykowego
dostępu i rozruchu
► W strefie rozpoznawania pilota, naciśnij przycisk „START/STOP”.W przypadku manualnej skrzyni biegów silnik wyłącza się, a kolumna kierownicza zostaje zablokowana.W przypadku automatycznej skrzyni biegów EAT8 silnik wyłącza się.
NOTIC E
Jeśli pojazd nie zostanie zatrzymany, silnik się nie wyłączy.

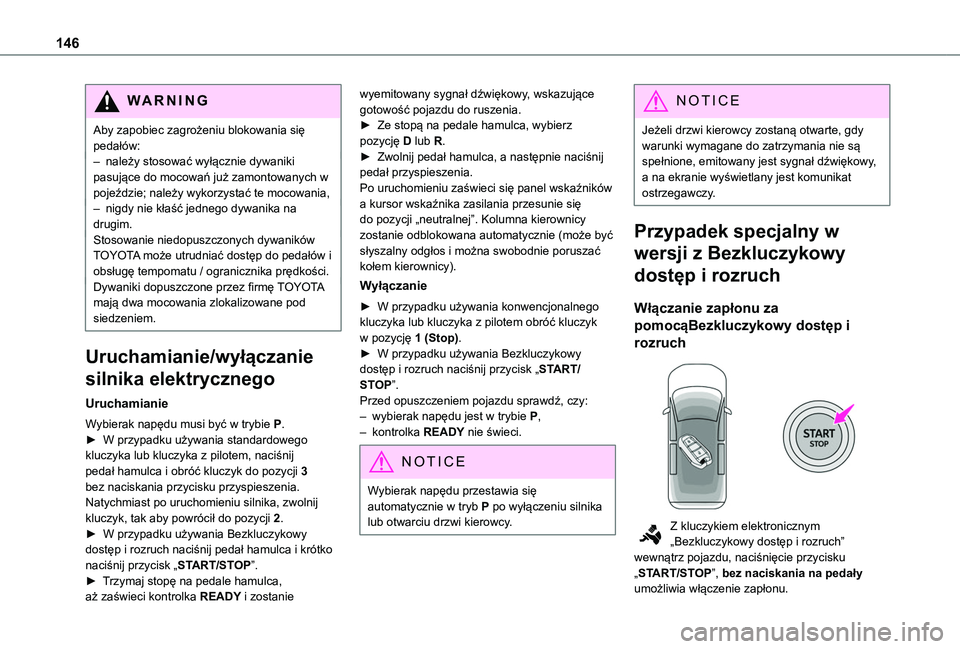

146
WARNI NG
Aby zapobiec zagrożeniu blokowania się pedałów:– należy stosować wyłącznie dywaniki pasujące do mocowań już zamontowanych w pojeździe; należy wykorzystać te mocowania,– nigdy nie kłaść jednego dywanika na drugim.Stosowanie niedopuszczonych dywaników TOYOTA może utrudniać dostęp do pedałów i obsługę tempomatu / ogranicznika prędkości.Dywaniki dopuszczone przez firmę TOYOTA mają dwa mocowania zlokalizowane pod siedzeniem.
Uruchamianie/wyłączanie
silnika elektrycznego
Uruchamianie
Wybierak napędu musi być w trybie P.► W przypadku używania standardowego
kluczyka lub kluczyka z pilotem, naciśnij pedał hamulca i obróć kluczyk do pozycji 3 bez naciskania przycisku przyspieszenia. Natychmiast po uruchomieniu silnika, zwolnij kluczyk, tak aby powrócił do pozycji 2.► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij pedał hamulca i krótko naciśnij przycisk „START/STOP”.► Trzymaj stopę na pedale hamulca,
aż zaświeci kontrolka READY i zostanie
wyemitowany sygnał dźwiękowy, wskazujące gotowość pojazdu do ruszenia.► Ze stopą na pedale hamulca, wybierz pozycję D lub R.► Zwolnij pedał hamulca, a następnie naciśnij pedał przyspieszenia.Po uruchomieniu zaświeci się panel wskaźników a kursor wskaźnika zasilania przesunie się do pozycji „neutralnej”. Kolumna kierownicy zostanie odblokowana automatycznie (może być słyszalny odgłos i można swobodnie poruszać kołem kierownicy).
Wyłączanie
► W przypadku używania konwencjonalnego kluczyka lub kluczyka z pilotem obróć kluczyk w pozycję 1 (Stop).► W przypadku używania Bezkluczykowy dostęp i rozruch naciśnij przycisk „START/STOP”.Przed opuszczeniem pojazdu sprawdź, czy:– wybierak napędu jest w trybie P,– kontrolka READY nie świeci.
NOTIC E
Wybierak napędu przestawia się automatycznie w tryb P po wyłączeniu silnika lub otwarciu drzwi kierowcy.
NOTIC E
Jeżeli drzwi kierowcy zostaną otwarte, gdy warunki wymagane do zatrzymania nie są spełnione, emitowany jest sygnał dźwiękowy, a na ekranie wyświetlany jest komunikat ostrzegawczy.
Przypadek specjalny w
wersji z Bezkluczykowy
dostęp i rozruch
Włączanie zapłonu za
pomocąBezkluczykowy dostęp i
rozruch

Z kluczykiem elektronicznym „Bezkluczykowy dostęp i rozruch” wewnątrz pojazdu, naciśnięcie przycisku „START/STOP”, bez naciskania na pedały umożliwia włączenie zapłonu.
