2022 TOYOTA PRIUS sensor

När något av följande utförs stängs
12-voltsbatteriets energibesparande
funktion av och återaktiveras därefter.
All belysning släcks automatiskt
20 minuter efter att 12-voltsbatteriets
energibesparingsfunktion har
återaktiverats.
• När belysningsspaken används
• När en dörr öppnas eller stängs
Om ”Headlight System Malfunction
Visit Your Dealer” (Strålkastarna
fungerar ej. Besök återförsäljaren)
visas på informationsdisplayen
Ett fel kan ha uppstått i systemet. Låt en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Specialinställning
Inställningar (t.ex. ljussensorns
känslighet) kan ändras.
(Anpassningsbara funktioner:
→Sid. 406)
OBSERVERA
Undvik att 12-voltsbatteriet laddas ur
Låt inte belysningen vara tänd längre än
nödvändigt när hybridsystemet är
avstängt.
4.3.2 AHB (Automatiskt helljus)*
*: I förekommande fall
Det automatiska helljuset omfattar en
främre kamera i bilen som bedömer
gatubelysningens ljusstyrka, ljusen
från framförvarande fordon etc., och
tänder eller släcker helljuset efter
behov.
VARNING!
Begränsningar i det automatiska
helljussystemet
Förlita dig inte på det aktiva helljuset.
Kör alltid försiktigt, ha kontroll på
omgivningen och tänd eller släck
helljuset manuellt vid behov.
Förhindra felaktigt bruk av det
automatiska helljuset
Överlasta inte bilen.
Aktivera det automatiska
helljussystemet
1. Tryck spaken framåt när
ljusomkopplaren är i läge
eller.
2. Tryck på knappen till det automatiska
helljuset.
Kontrollampan för det automatiska
helljuset tänds när strålkastarna
tänds automatiskt och indikerar att
systemet är aktivt.
4.3 Använda strålkastare och vindrutetorkare
158

8Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren.
Torkarna gör automatiskt ett par slag när
spolarvätskan har sprutats på vindrutan.
Vindrutetorkare med regnsensor
1Av
2Regnavkännande funktion
3Låg hastighet
4Hög hastighet
5Enstaka torkarslag
Omhar valts aktiveras
vindrutetorkarna automatiskt när
sensorn känner av regn. Systemet
justerar automatiskt inställningen av
torkarslagen efter regnmängden på rutan
samt bilens hastighet.Sensorns känslighet kan justeras om
har valts.
6Höjer känsligheten
7Sänker känsligheten
8Spolare/torkare, kombinerad
funktion
Dra i spaken för att sköta torkarna och
spolaren.
Torkarna gör automatiskt ett par slag när
spolarvätskan har sprutats på vindrutan.
Vindrutetorkare och spolare kan
aktiveras när
Startknappen är i tändningsläge.
Torkarslag för droppskydd (modeller
med vindrutetorkare med regnsensor)
När vindrutan har spolats och torkarna
har slagit några slag, gör de ett extra slag
efter en kort paus för att torka av de sista
dropparna. Denna funktion aktiveras inte
under körning.
4.3 Använda strålkastare och vindrutetorkare
162

Regnsensor (modeller med
vindrutetorkare med regnsensor)
• Regnsensorn bedömer regnmängden.
En optisk sensor används. Den fungerar
eventuellt inte alltid på rätt sätt om
solstrålarna träffar vindrutan vid
soluppgång eller solnedgång, eller om
insekter har fastnat på vindrutan
• Om torkarspaken vrids till läge
medan startknappen är i
tändningsläge gör torkarna ett slag
för att visa att AUTO-läget är
aktiverat.
• Om torkarnas känslighet ställs in på
högre kan torkaren slå ett slag för att
visa att känsligheten har ändrats.
• Om regnsensorns temperatur är lägst
85 °C, eller –15 °C eller lägre, fungerar
den automatiska funktionen
eventuellt inte. Använd i så fall ett
annat läge än AUTO.
Om ingen spolarvätska sprutas på
rutan
Kontrollera att munstyckena inte är
igensatta om det finns spolarvätska i
behållaren.
Specialinställning
Inställningar för AUTO-läge kan ändras.
(Anpassningsbara funktioner:
→Sid. 406)
VARNING!
Försiktighet vid användning av
vindrutetorkare i AUTO-läge
(modeller med vindrutetorkare med
regnsensor)
Vindrutetorkarna kan gå igång oväntat
om sensorn vidrörs eller om vindrutan
utsätts för vibrationer i AUTO-läge.
Var försiktig så att du inte fastnar med
fingrarna i vindrutetorkarna.
Försiktighet vid användning av
spolarvätska
Använd inte spolarvätska i kall väderlek
förrän vindrutan har värmts upp.
Spolarvätskan kan frysa på vindrutan
och orsaka dålig sikt. Det kan orsaka en
olycka som kan leda till svåra eller
livshotande skador.
OBSERVERA
När vindrutan är torr
Använd inte vindrutetorkarna eftersom
vindrutan kan repas.
När behållaren för spolarvätska är tom
Använd inte reglaget oupphörligt
eftersom spolarpumpen kan överhettas.
Om munstycket blir igensatt
Kontakta i så fall en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer och
utrustning. Försök inte att rensa det
med en nål eller liknande föremål.
Munstycket kan skadas.
Undvik att 12-voltsbatteriet laddas ur
Låt inte torkarna vara på längre än
nödvändigt om hybridsystemet är
avstängt.
4.3 Använda strålkastare och vindrutetorkare
163
4
Körning

VARNING!(Fortsättning)
systemet. Föraren är alltid ansvarig att
vara uppmärksam på omgivningen runt
bilen och körsäkerheten.
Sensorer
Två typer av sensorer som är placerade
bakom frontgrill och vindruta känner av
information som är nödvändig för
körstödssystemens funktion.
1Radarsensor
2Frontkamera
VARNING!
Undvik funktionsstörning i
radarsensorn
Observera följande
säkerhetsanvisningar. Annars kommer
radarsensorn inte att fungera på rätt
sätt, vilket kan leda till en olycka med
svåra eller livshotande skador som följd.
• Håll alltid radarsensorn och skyddet
till radarsensorn rena.
1Radarsensor
2Radarsensorns skydd
VARNING!(Fortsättning)
Om radarsensorns främre del, eller
främre eller bakre delen av
radarsensorskyddet är smutsiga eller
täckta med vattendroppar, snö etc, ska
de rengöras.
Rengör radarsensorn och
radarsensorskyddet med en mjuk trasa
för att undvika att de skadas.
• Sätt inte fast tillbehör, dekaler
(inklusive transparenta etiketter)
eller andra föremål på radarsensorn,
radarsensorskyddet eller ytan runt
omkring.
• Utsätt inte radarsensorn eller den
omgivande ytan för hårda stötar.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med
motsvarande kvalifikationer och
utrustning kontrollera bilen om
radarsensorn, frontgrillen eller
främre stötfångaren har utsatts för
en kraftig stöt.
• Ta inte isär radarsensorn.
• Varken radarsensor eller
radarsensorns skydd får modifieras
eller lackas.
• I följande fall måste radarsensorn
omkalibreras. Kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad, eller annan
verkstad med motsvarande
kvalifikationer och utrustning för
information.
– När radarsensorn eller frontgrillen
demonteras och installeras, eller
byts ut.
– Vid byte av främre stötfångaren
4.5 Använda förarstödssystemen
167
4
Körning

Situation Åtgärder
Ytan framför frontkameran är skymd,
t.ex. om motorhuven är öppen eller en
dekal är fäst på området av vindrutan
framför frontkameran.Stäng motorhuven, ta bort dekalen etc, för att
avlägsna hindret.
När "Pre-Collision System Unavailable"
(Aktivt krockskydd ej tillgängligt) visasKontrollera om något har fastnat på radarsensorn
och radarsensorskyddet. Ta i så fall bort det.
• I följande situationer, om situationen
har förändrats (eller om bilen har
körts en stund) och normala
driftsförutsättningar detekteras
försvinner meddelandet och systemet
fungerar igen.
Om meddelandet inte försvinner:
Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
– När temperaturen runt
radarsensorn överskrider
driftsområdet, t.ex. om bilen står i
solen eller i extremt kall miljö
– Om främre kameran inte kan
detektera föremål framför bilen,
t.ex. vid körning i mörker, snö eller
dimma, eller om starkt ljus skiner in i
främre kameran
– Beroende på förhållanden i bilens
omgivning kan radarn bedöma att
det närliggande området inte kan
detekteras på rätt sätt. I så fall visas
”Pre-Collision System Unavailable
See Owner’s Manual” (Det aktiva
krockskyddssystemet ej tillgängligt
Se bilens instruktionsbok).
4.5.2 PCS (Aktivt
krockskyddssystem)*
*: I förekommande fall
Det aktiva krockskyddet använder en
radarsensor och en frontkamera till att
detektera föremål (→Sid. 177) framför
bilen. När systemet bedömer att
sannolikheten av en frontalkrock med
ett föremål är hög uppmanas föraren av
en varning att göra en undanmanöver.
Det potentiella bromstrycket ökas för
att hjälpa föraren undvika kollisionen.Om systemet bedömer att
sannolikheten av en frontalkrock med
ett föremål är extremt hög ansätts
bromsarna automatiskt för att bidra till
att en kollision undviks eller till att
minska stöten vid kollisionen.
Det aktiva krockskyddet kan
inaktiveras/aktiveras och
avståndsinställningen för varningen kan
ändras. (→Sid. 179)
Avkänningsbara föremål
Systemet kan känna av följande:
• Fordon
• Cyklister
• Fotgängare
Systemets funktioner
Varning i det aktiva krockskyddet
När systemet fastställer att det är hög
risk för frontalkollision så ljuder en
summer och ett varningsmeddelande
visas på multiinformationsdisplayen för
att föraren ska kunna förhindra olycka.
4.5 Använda förarstödssystemen
177
4
Körning

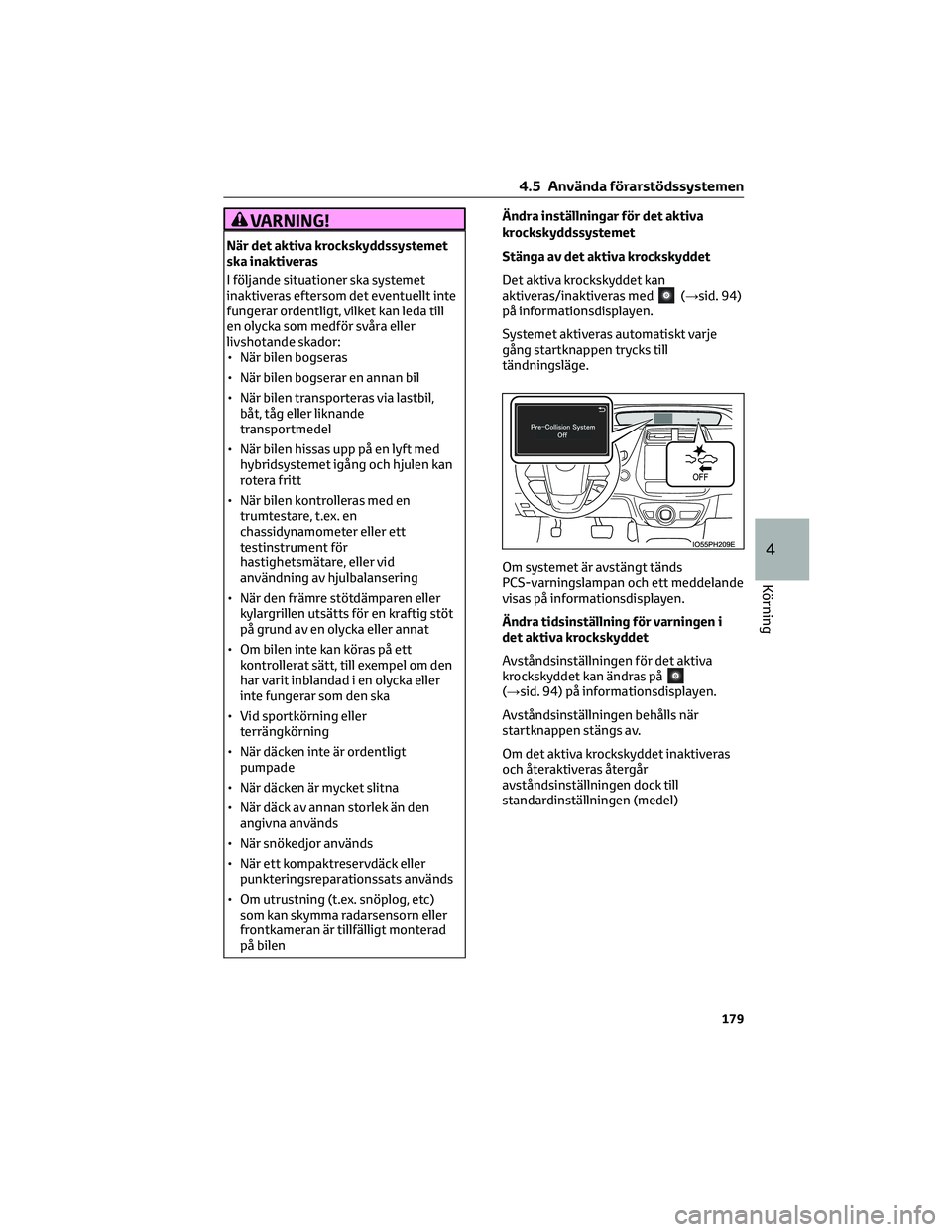

VARNING!
När det aktiva krockskyddssystemet
ska inaktiveras
I följande situationer ska systemet
inaktiveras eftersom det eventuellt inte
fungerar ordentligt, vilket kan leda till
en olycka som medför svåra eller
livshotande skador:
• När bilen bogseras
• När bilen bogserar en annan bil
• När bilen transporteras via lastbil,
båt, tåg eller liknande
transportmedel
• När bilen hissas upp på en lyft med
hybridsystemet igång och hjulen kan
rotera fritt
• När bilen kontrolleras med en
trumtestare, t.ex. en
chassidynamometer eller ett
testinstrument för
hastighetsmätare, eller vid
användning av hjulbalansering
• När den främre stötdämparen eller
kylargrillen utsätts för en kraftig stöt
på grund av en olycka eller annat
• Om bilen inte kan köras på ett
kontrollerat sätt, till exempel om den
har varit inblandad i en olycka eller
inte fungerar som den ska
• Vid sportkörning eller
terrängkörning
• När däcken inte är ordentligt
pumpade
• När däcken är mycket slitna
• När däck av annan storlek än den
angivna används
• När snökedjor används
• När ett kompaktreservdäck eller
punkteringsreparationssats används
• Om utrustning (t.ex. snöplog, etc)
som kan skymma radarsensorn eller
frontkameran är tillfälligt monterad
på bilenÄndra inställningar för det aktiva
krockskyddssystemet
Stänga av det aktiva krockskyddet
Det aktiva krockskyddet kan
aktiveras/inaktiveras med
(→sid. 94)
på informationsdisplayen.
Systemet aktiveras automatiskt varje
gång startknappen trycks till
tändningsläge.
Om systemet är avstängt tänds
PCS-varningslampan och ett meddelande
visas på informationsdisplayen.
Ändra tidsinställning för varningen i
det aktiva krockskyddet
Avståndsinställningen för det aktiva
krockskyddet kan ändras på
(→sid. 94) på informationsdisplayen.
Avståndsinställningen behålls när
startknappen stängs av.
Om det aktiva krockskyddet inaktiveras
och återaktiveras återgår
avståndsinställningen dock till
standardinställningen (medel)
4.5 Använda förarstödssystemen
179
4
Körning

Situationer där systemet eventuellt
inte fungerar korrekt
• I vissa situationer som följande känner
radarsensorn och frontkameran
eventuellt inte av ett föremål vilket
hindrar systemet från att fungera på
rätt sätt:
– När ett avkänningsbart föremål
närmar sig din bil
– När din bil eller ett avkänningsbart
föremål kränger
– Om ett avkänningsbart fordon gör
en plötslig manöver (t.ex. plötslig
gir, acceleration eller inbromsning)
– När din bil snabbt närmar sig ett
avkänningsbart föremål
– När ett avkänningsbart föremål inte
befinner sig direkt framför din bil
– När ett avkänningsbart föremål
finns nära en vägg, staket,
manlucka, fordon, stålplåt på vägen
etc.
– När ett avkänningsbart föremål är
under en struktur
– När en del av ett avkänningsbart
föremål är dolt av ett annat föremål,
t.ex. stort bagage, ett paraply eller
skyddsräcke
– När flera avkänningsbara föremål är
tätt ihop
– Om solen eller annat ljus skiner
direkt på ett avkänningsbart
föremål
– När ett avkänningsbart föremål har
en vit färgton och ser extremt ljust
ut– När ett avkänningsbart föremål
tycks ha nästan samma färg eller
ljusstyrka som omgivningen
– Om ett avkänningsbart föremål kör
in eller plötsligt dyker upp framför
din bil
– Om exempelvis vatten, snö eller
damm kastas upp på din bils
framvagn
– När ett mycket skarpt ljus, t.ex.
solen eller strålkastarna på
mötande fordon, lyser rakt in i
frontkameran
– När din bilen närmar sig sidan eller
fronten på ett framförvarande
fordon
– Om ett framförvarande fordon är en
motorcykel
– Om ett framförvarande fordon är
smalt, t.ex. fordon för personlig
rörlighet
– Om den bakre änden på ett
framförvarande fordon är liten, till
exempel en olastad lastbil
– Om den bakre änden på ett
framförvarande fordon är låg, till
exempel en låg släpvagn
4.5 Använda förarstödssystemen
183
4
Körning

– Om ett framförvarande fordon har
extremt hög markfrigång
– Om ett framförvarande fordon har
en last som sticker ut bakom den
bakre stötdämparen
– Om ett framförvarande fordon har
oregelbunden form, till exempel en
traktor eller en sidovagn
– Om framförvarande fordon är en
barncykel, en cykel som har stor last,
cykel med mer än en person, eller en
ovanligt formad cykel (cykel med
barnsits, tandemcykel etc.)
– Om höjden på en fotgängare eller en
cyklist på cykeln framför bilen är
kortare än ca 1 m eller längre än ca
2m
– Om en fotgängare/cyklist bär
överdimensionerade kläder
(regnrock, lång kjol osv.) som gör
silhuetten otydlig
– Om en fotgängare böjer sig framåt
eller knäböjer, eller en cyklist böjer
sig framåt
– Om en fotgängare/cyklist rör sig
snabbt
– Om en fotgängare drar barnvagn,
rullstol, cykel eller annat fordon
– Vid körning i ostadigt väder, t.ex.
kraftigt regn, dimma, snö eller
sandstorm
– Vid körning genom ånga eller rök
– När omgivningen är dimmig, till
exempel gryning eller skymning, på
natten eller i en tunnel, så att
avkänningsbara föremål verkar ha
samma färg som omgivningen
– Vid körning på en plats där det
omgivande ljuset ändras snabbt, till
exempel vid infarten till eller
utfarten från en tunnel.
– När fordonet inte har körts under en
viss tid efter det att hybridsystemet
har startats
– Vid en vänster- eller högersväng
och några sekunder efter en
vänster- eller högersväng
– Vid körning i en kurva och under
några sekunder efter körning i en
kurva– Om bilen sladdar
– Om fronten på bilen är höjd eller
sänkt
– Om hjulen är felriktade
– Om ett torkarblad blockerar
frontkameran
– Bilen körs i extremt hög hastighet
– Vid körning i backe
– Om radarsensorn eller
frontkameran är felriktade
• Exempel på situationer när det inte
alltid går att bromsa kraftigt nog,
vilket hindrar systemet från att
fungera korrekt:
– Om bromsfunktionerna inte kan
användas fullt ut, till exempel om
bromsdelarna är extremt kalla,
extremt varma eller våta
– Om underhållet av bilen är eftersatt
(bromsar eller däck är utslitna,
däcktrycket är felaktigt osv.)
– När fordonet körs på en grusväg
eller något annat halt vägunderlag
Om VSC är inaktiverat
• Om VSC är inaktiverat (→sid. 272), är
även den aktiva bromsassistansen och
inbromsning i det aktiva krockskyddet
inaktiverade.
• Varningslampan PCS tänds och "VSC
Turned Off Pre-Collision Brake System
Unavailable" visas på
informationsdisplayen.
4.5 Använda förarstödssystemen
184
