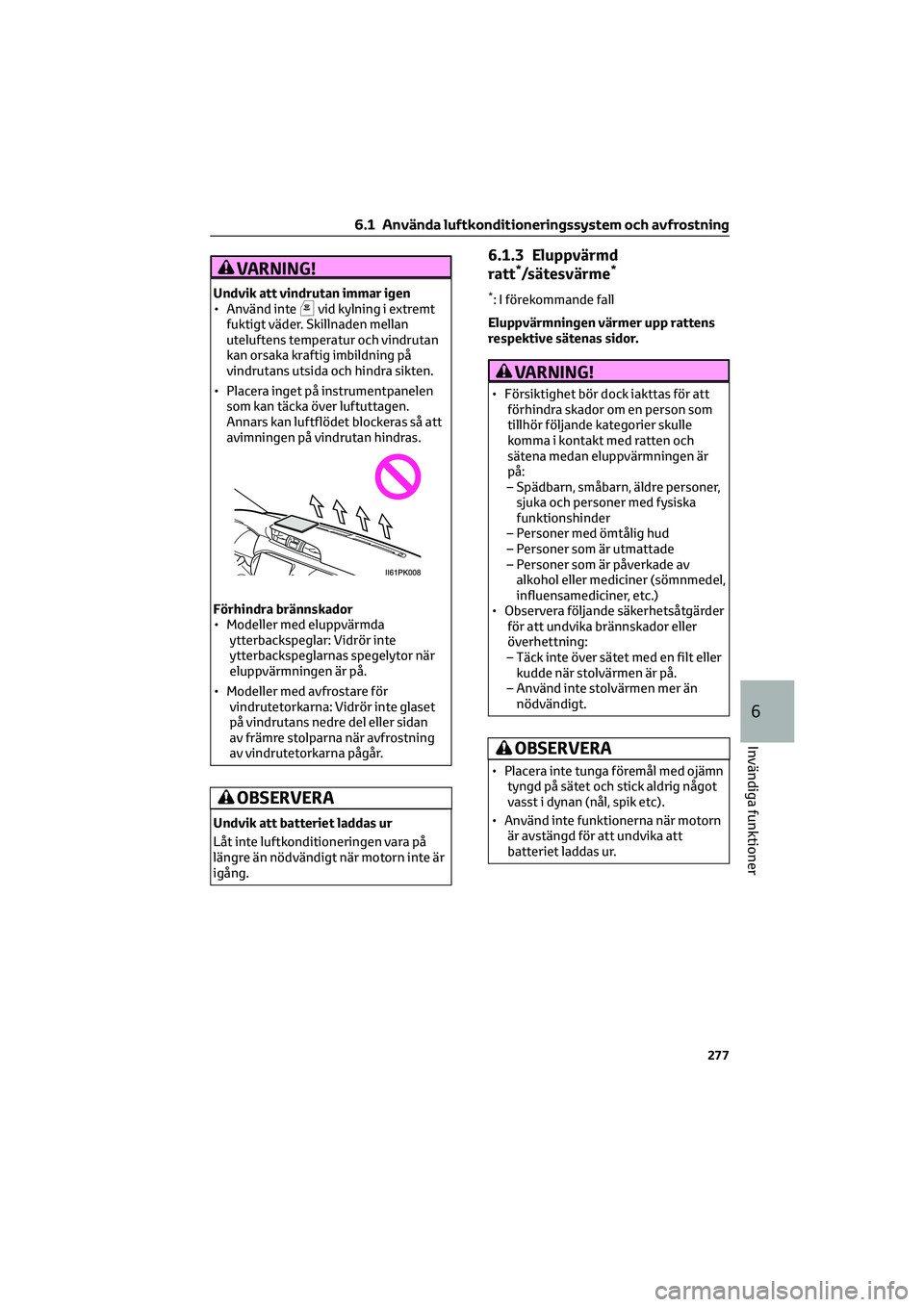

VARNING!
Undvik att vindrutan immar igen
• Använd intevid kylning i extremt
fuktigt väder. Skillnaden mellan
uteluftens temperatur och vindrutan
kan orsaka kraftig imbildning på
vindrutans utsida och hindra sikten.
• Placera inget på instrumentpanelen
som kan täcka över luftuttagen.
Annars kan luftflödet blockeras så att
avimningen på vindrutan hindras.
Förhindra brännskador
• Modeller med eluppvärmda
ytterbackspeglar: Vidrör inte
ytterbackspeglarnas spegelytor när
eluppvärmningen är på.
• Modeller med avfrostare för
vindrutetorkarna: Vidrör inte glaset
på vindrutans nedre del eller sidan
av främre stolparna när avfrostning
av vindrutetorkarna pågår.
OBSERVERA
Undvik att batteriet laddas ur
Låt inte luftkonditioneringen vara på
längre än nödvändigt när motorn inte är
igång.
6.1.3 Eluppvärmd
ratt*/sätesvärme*
*: I förekommande fall
Eluppvärmningen värmer upp rattens
respektive sätenas sidor.
VARNING!
• Försiktighet bör dock iakttas för att
förhindra skador om en person som
tillhör följande kategorier skulle
komma i kontakt med ratten och
sätena medan eluppvärmningen är
på:
– Spädbarn, småbarn, äldre personer,
sjuka och personer med fysiska
funktionshinder
– Personer med ömtålig hud
– Personer som är utmattade
– Personer som är påverkade av
alkohol eller mediciner (sömnmedel,
influensamediciner, etc.)
• Observera följande säkerhetsåtgärder
för att undvika brännskador eller
överhettning:
– Täck inte över sätet med en filt eller
kudde när stolvärmen är på.
– Använd inte stolvärmen mer än
nödvändigt.
OBSERVERA
• Placera inte tunga föremål med ojämn
tyngd på sätet och stick aldrig något
vasst i dynan (nål, spik etc).
• Använd inte funktionerna när motorn
är avstängd för att undvika att
batteriet laddas ur.
6.1 Använda luftkonditioneringssystem och avfrostning
277
6
Invändiga funktioner

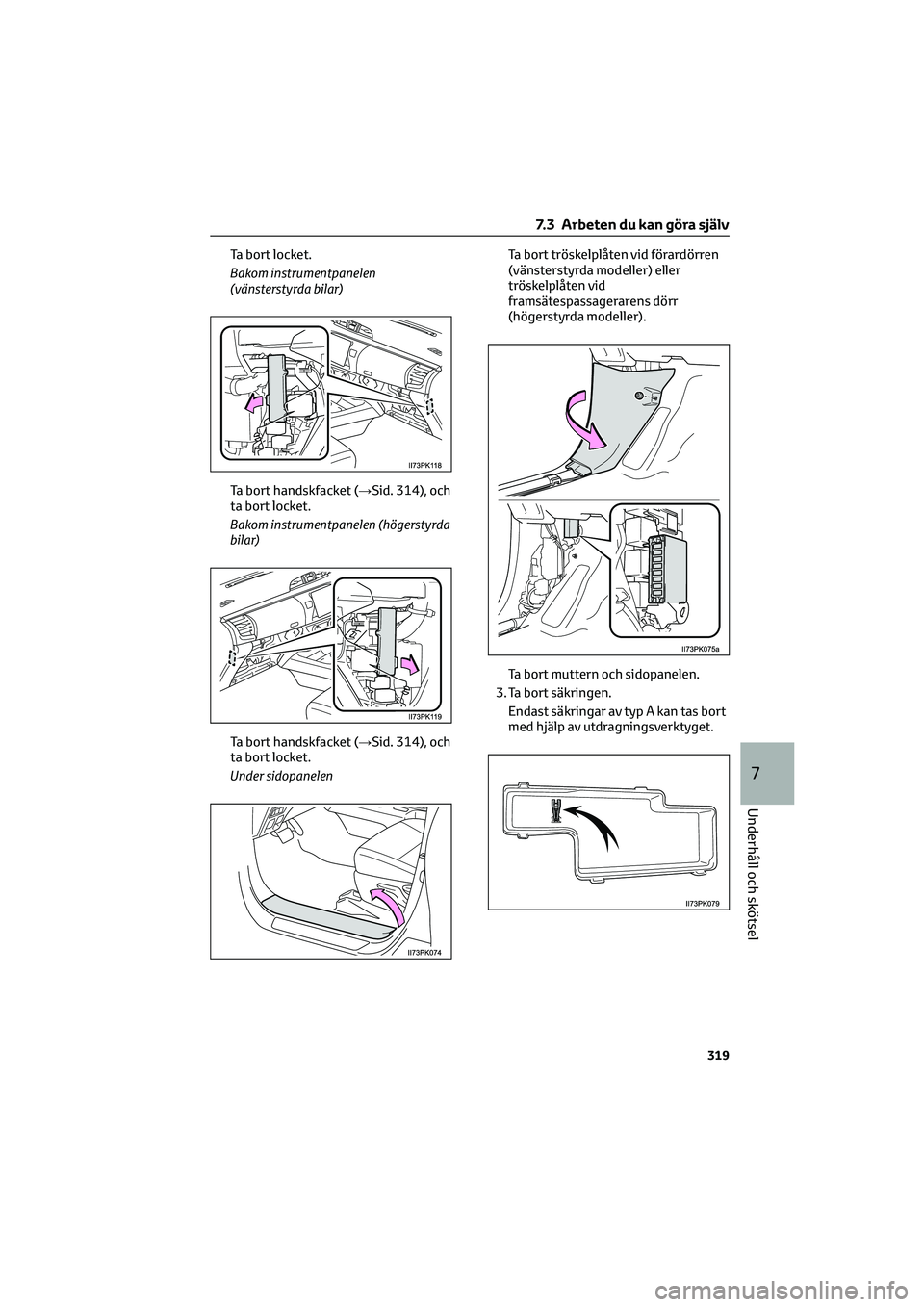

Ta bort locket.
Bakom instrumentpanelen
(vänsterstyrda bilar)
Ta bort handskfacket (→Sid. 314), och
ta bort locket.
Bakom instrumentpanelen (högerstyrda
bilar)
Ta bort handskfacket (→Sid. 314), och
ta bort locket.
Under sidopanelenTa bort tröskelplåten vid förardörren
(vänsterstyrda modeller) eller
tröskelplåten vid
framsätespassagerarens dörr
(högerstyrda modeller).
Ta bort muttern och sidopanelen.
3. Ta bort säkringen.
Endast säkringar av typ A kan tas bort
med hjälp av utdragningsverktyget.
7.3 Arbeten du kan göra själv
319
7
Underhåll och skötsel

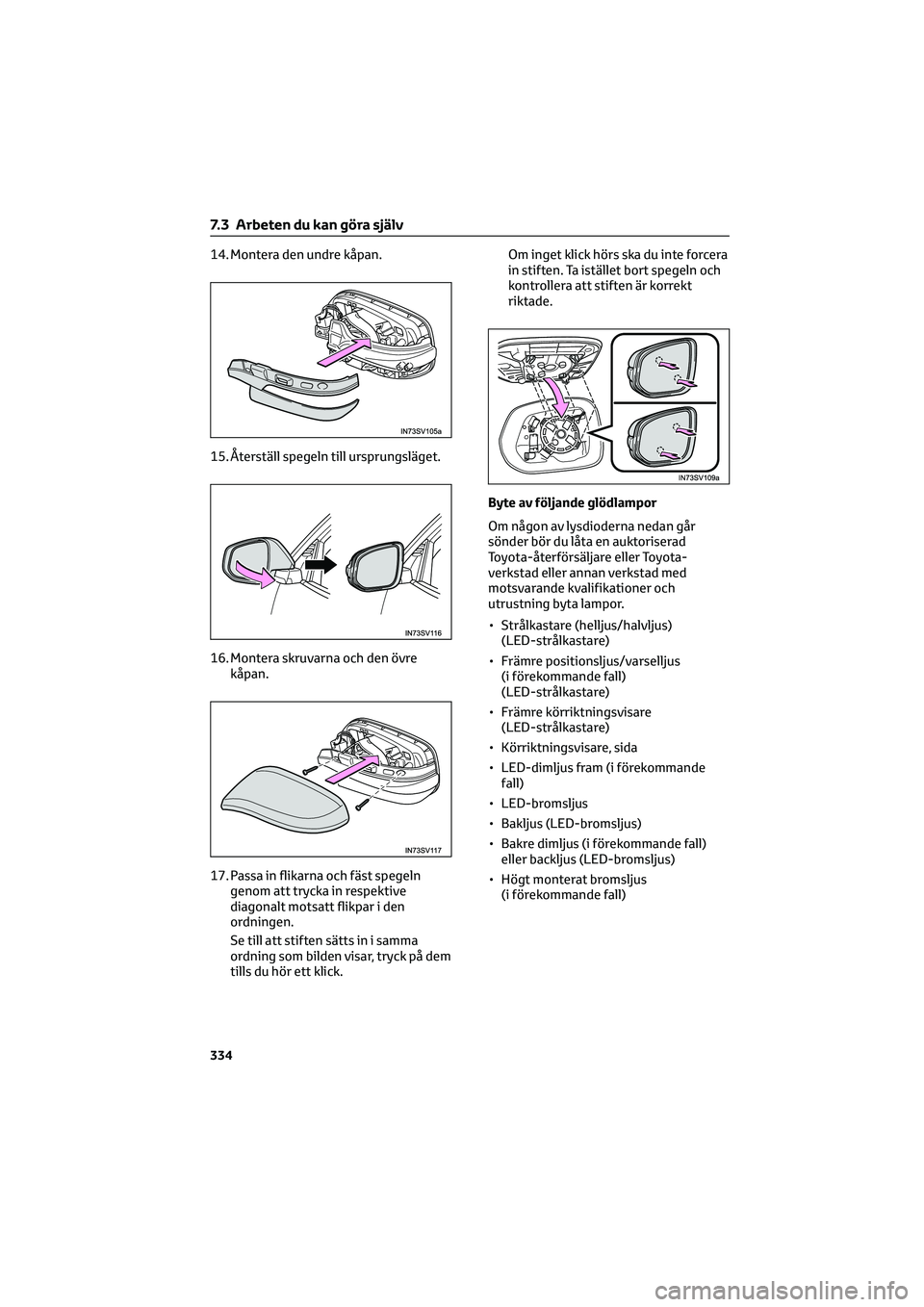

14. Montera den undre kåpan.
15. Återställ spegeln till ursprungsläget.
16. Montera skruvarna och den övre
kåpan.
17. Passa in flikarna och fäst spegeln
genom att trycka in respektive
diagonalt motsatt flikpar i den
ordningen.
Se till att stiften sätts in i samma
ordning som bilden visar, tryck på dem
tills du hör ett klick.Om inget klick hörs ska du inte forcera
in stiften. Ta istället bort spegeln och
kontrollera att stiften är korrekt
riktade.
Byte av följande glödlampor
Om någon av lysdioderna nedan går
sönder bör du låta en auktoriserad
Toyota-återförsäljare eller Toyota-
verkstad eller annan verkstad med
motsvarande kvalifikationer och
utrustning byta lampor.
• Strålkastare (helljus/halvljus)
(LED-strålkastare)
• Främre positionsljus/varselljus
(i förekommande fall)
(LED-strålkastare)
• Främre körriktningsvisare
(LED-strålkastare)
• Körriktningsvisare, sida
• LED-dimljus fram (i förekommande
fall)
• LED-bromsljus
• Bakljus (LED-bromsljus)
• Bakre dimljus (i förekommande fall)
eller backljus (LED-bromsljus)
• Högt monterat bromsljus
(i förekommande fall)
7.3 Arbeten du kan göra själv
334
Varningslampa Varningslampa/Detaljer/Åtgärder
(Blinkar eller lyser)Indikeringslampa för funktionsstörning (varningssummer)
Indikerar följande om varningslampan tänds eller blinkar:
■Funktionsstörning i avgasreningssystemet (i förekommande
fall)
■Funktionsstörning i kontrollsystemet till elmotorn.
■Funktionsstörning i det elektroniska kontrollsystemet för
automatväxellådan (i förekommande fall)
■Laddtrycket är onormalt högt.*3(dieselmotor)
■Funktionsstörning i DPF-systemet (i förekommande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
SRS, varningslampa
Indikerar funktionsstörning i:
■Krockkuddesystemet;
■Bältessträckarsystemet; eller
■Avkänningssystemet vid framsätespassagerarplatsen
(i förekommande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
ABS, varningslampa
Indikerar funktionsstörning i:
■ABS-bromsarna; eller
■Bromsassistanssystemet (modeller med VSC)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Servostyrning, varningslampa (varningssummer)
(i förekommande fall)
Indikerar fel i servostyrningssystemet
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Slirindikeringslampa (i förekommande fall)
Indikerar funktionsstörning i:
■VSC-systemet (i förekommande fall);
■Släpvagnsstabiliseringssystem (i förekommande fall);
■TRC/A-TRC-systemet (i förekommande fall);
■AUTO LSD-system (i förekommande fall);
■Hjälpsystemet för start i motlut (i förekommande fall); eller
■Hjälpsystemet vid utförskörning (i förekommande fall)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Lampan blinkar när något av ovanstående system, utom
hjälpsystemet för start i backe, är aktiverade.
8.2 Åtgärder i en nödsituation
344
Varningslampa Varningslampa/Detaljer/Åtgärder
(Blinkar eller lyser)PCS, varningslampa (i förekommande fall)
Om en summerton hörs samtidigt:
Indikerar att en funktionsstörning har uppstått i PCS (det aktiva
krockskyddet)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Om ingen summerton hörs:
PCS (det aktiva krockskyddet) är tillfälligt ur bruk och en korri-
gerande åtgärd kan behövas.
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 167, Sid. 349)
Om PCS (det aktiva krockskyddet) eller VSC (antisladdsystemet)
är inaktiverat tänds inte PCS-varningslampan.
Sid. 175
(Gul)LDA, indikator (varningssummer) (i förekommande fall)
Indikerar funktionsstörning i LDA (körfilsvarning med girassis-
tans)
Följ anvisningarna som visas på informationsdisplayen.
(→Sid. 181)
Öppen dörr, varningslampa (varningssummer)*1, 7
(i förekommande fall)
Indikerar att en dörr inte är helt stängd
Kontrollera att alla dörrar är stängda.
(Blinkar eller lyser)Förarens och framsätespassagerarens säkerhetsbälte,
påminnelselampa (varningssummer)
*8
Påminner förare och framsätespassagerare att spänna fast
säkerhetsbältet
Spänn fast säkerhetsbältet.
(Blinkar eller lyser)Baksätespassagerarnas säkerhetsbälten, påminnelselampor
(varningssummer)
*9(i förekommande fall)
Påminner baksätespassagerarna att spänna fast säkerhetsbäl-
tena
Spänn fast säkerhetsbältet.
Låg bränslenivå, varningslampa
Indikerar att det återstår högst cirka 12,0 liter bränsle
Tanka bilen.
Låg motoroljenivå, varningslampa (i förekommande fall)
Indikerar att motoroljans nivå är för låg (Den här varningslam-
pan kan tändas om bilen stannas på en sluttning. Flytta bilen till
plant underlag och kontrollera att lampan slocknar.)
Kontrollera nivån på motoroljan och fyll på mer olja vid
behov.
(Blinkar eller lyser)Huvudvarningslampa (varningssummer) (i förekommande
fall)
En summerton hörs och varningslampan tänds och blinkar för
att indikera att huvudvarningssystemet har detekterat en funk-
tionsstörning.
Sid. 349
8.2 Åtgärder i en nödsituation
346
Varningslampa Varningslampa/Detaljer/Åtgärder
(Blinkar)Stopp- och startsystem, indikator för avstängning (i före-
kommande fall)
Indikerar en funktionsstörning i stopp- och startsystemet
(Avstängningsindikatorn för stopp- och startsystemet tänds
när systemet stängs av:→Sid. 214)
Låt omedelbart en auktoriserad Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
Parkeringsbroms, kontrollampa (varningssummer)*11
Uppmärksammar föraren på att lossa parkeringsbromsen.
Lossa parkeringsbromsen.
Låg nivå för AdBlue™, varningslampa (i förekommande fall)
Indikerar att nivån för AdBlue™ är låg
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifika-
tioner fylla på AdBlue™.
(Blinkar)Auto LSD, kontrollampa (i förekommande fall)
Indikerar att systemet tillfälligt är ur bruk på grund av överhet-
tat bromssystem.
Sid. 226
Servicevarningslampa (varningssummer) (i förekommande
fall)
Indikerar funktionsstörning i motorns elektroniska styrsystem
eller elektroniska gasspjällsreglering.
Låt en auktoriserad Toyota-återförsäljare eller Toyota-
verkstad, eller annan verkstad med motsvarande kvalifika-
tioner kontrollera bilen.
*1: Modeller med informationsdisplay: en kontrollampa tänds på informationsdisplayen.
*2: Summertonen hörs om bilen når en hastighet av 5 km/tim.
*3: Sakta ner tills lampan slocknar.
*4: Summertonen hörs om temperaturen i differentialoljan är för hög och reglaget till
framhjulsdriften måste vridas till H2.
*5: Summertonen ljuder samtidigt som varningslampan blinkar.
*6: Lampan växlar till gult.
*7: Summertonen för öppen dörr hörs om bilen når eller överskrider en hastighet av
5 km/tim.
*8Varningssummern för förarens och framsätespassagerarens säkerhetsbälten hörs för
att påminna om att något bälte inte är fastspänt. Om säkerhetsbältet lossas hörs en
summerton stötvis under en viss tid när bilen har kommit upp i en viss körhastighet.
*9: Modeller tillverkade i Sydafrika*10, och modeller tillverkade i Thailand*10med
sätesvärme i baksätet: Varningssummern hörs för att uppmärksamma passagerare i
baksätet på att ett säkerhetsbälte inte är fastspänt. Om säkerhetsbältet lossas hörs en
summerton stötvis under en viss tid när bilen har kommit upp i en viss körhastighet.
8.2 Åtgärder i en nödsituation
347
8
Om problem uppstår
Modeller tillverkade i Thailand*10utan sätesvärme i baksätet: Varningssummern hörs för
att uppmärksamma passagerare i baksätet på att ett säkerhetsbälte inte är fastspänt. Om
säkerhetsbältet lossas hörs summertonen stötvis under en viss tid efter att
säkerhetsbältets har spänts fast och lossats och bilen har kommit upp i en viss hastighet.
*10: Se ”Kontroll av bilmodell” om du inte är säker på din bilmodell. (→Sid. 7)
*11:Parkeringsbromsen ansatt, varningssummer hörs om om bilen körs med en hastighet
av lägst cirka ca 5 km/tim.
Passageraravkänningssensor,
bältespåminnelse samt
varningssummer
• Om bagage är placerat på
passagerarsätet kan framsätets
avkänningssensor eller
avkänningssensorn för baksätet
(i förekommande fall) eventuellt få
varningslampan att blinka och
varningssummern att höras, även om
ingen sitter på sätet.
• Om en kudde är placerad på sätet
känner sensorn inte alltid av en
passagerare, varför varningslampan
eventuellt inte aktiveras.
Om felindikeringslampan tänds under
körning
På vissa modeller tänds
indikeringslampan för funktionsstörning
om bränsletanken är nästan tom.
Om bränsletanken är tom ska du tanka
omedelbart. Felindikeringslampan
släcks när du har kört en stund.
Om felindikeringslampan inte slocknar
ska du snarast möjligt kontakta en
auktoriserad Toyota-återförsäljare eller
Toyota-verkstad eller annan verksamhet
med motsvarande kvalifikationer och
utrustning.
Varningssummer
Ibland hörs summertonen eventuellt
inte om bilen befinner sig på en bullrig
plats, eller hög ljudvolym.
VARNING!
Om en varningslampa tänds eller om
en varningssummer hörs när ett
varningsmeddelande visas på
informationsdisplayen (modeller
med informationsdisplay)
Kontrollera meddelandet på
informationsdisplayen och följ det.
Försummelse kan leda till svåra eller
livshotande skador.
Om både varningslamporna till ABS
och bromssystemet fortsätter att lysa
Stanna omedelbart bilen på en säker
plats och kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer. Bilen
blir mycket instabil under inbromsning
och det kan hända att ABS-systemet
inte aktiveras, vilket kan orsaka en
olycka med svåra eller livshotande
skador som följd.
OBSERVERA
Om indikeringslampan för
funktionsstörning tänds när
turbotrycket är onormalt högt
(dieselmotor)
Kör aldrig i hög fart och rusa inte
motorn efter det att lampan slocknat.
Om varningslampan i bränslesystemet
blinkar (dieselmotor)
Du ska aldrig köra din bil medan
varningslampan blinkar. Fortsatt
körning med vatten i bränslefiltret
skadar bränsleinsprutningspumpen.
8.2 Åtgärder i en nödsituation
348
3. Trampa ned bromspedalen hårt.
Ett meddelande som indikerar hur
motorn ska startas visas på
informationsdisplayen.
4. Tryck in startknappen.
Om motorn fortfarande inte kan
startas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.
Manuell växellåda
1. Kontrollera att växelspaken är i N och
trampa ned kopplingspedalen.
2. Vidrör startknappen med ytan bakom
låsknappen och upplåsningsknappen
på den elektroniska nyckeln.
När den elektroniska nyckeln känns
av, hörs en summerton och
startknappen kan tryckas till
tändningsläge.
Om det elektroniska lås- och
startsystemet inaktiverats i en
specialinställning trycks startknappen
till radioläge.
3. Trampa ned kopplingspedalen hårt.
Ett meddelande som indikerar hur
motorn ska startas visas på
informationsdisplayen.
4. Tryck in startknappen.
Om motorn fortfarande inte kan
startas ska du kontakta en
auktoriserad Toyota-återförsäljare
eller Toyota-verkstad eller annan
verkstad med motsvarande
kvalifikationer och utrustning.Stanna motorn
För växelspaken till P (automatväxellåda)
eller N (manuell växellåda) och tryck på
startknappen som du brukar göra när du
stänger av motorn.
Byta nyckelbatteri
Eftersom metoden som beskrivs ovan
endast är en tillfällig lösning
rekommenderas att batteriet i den
elektroniska nyckeln genast byts ut om
det är urladdat. (→Sid. 316)
Larm (fordon med larm för modeller
med modellkodsdestination W
*, och
Kazakstan)
Om dörrarna låses med den mekaniska
nyckeln blir larmet inte inställt. Om en
dörr låses upp med den mekaniska
nyckeln och öppnas när larmsystemet är
aktiverat kan larmet gå igång.
*: Se ”Kontroll av bilmodell” om du inte är
säker på din bilmodell. (→Sid. 7)
Ändra startknappens lägen
Släpp upp bromspedalen
(automatväxellåda) eller
kopplingspedalen (manuell växellåda)
och tryck på startknappen i steg
3ovan.
Motorn startar inte och lägena ändras för
varje gång du trycker på knappen.
(→Sid. 142)
När den elektroniska nyckeln inte
fungerar inte på rätt sätt
• Kontrollera att det elektroniska lås-
och startsystemet inte har
inaktiverats under en
specialinställning. Aktivera
funktionen om den är inaktiverad.
(Anpassningsbara funktioner:
→Sid. 391)
• Kontrollera om läget för den
batteribesparande funktionen är
inställd. Om den är inställd ska
funktionen stängas av. (→Sid. 108)
8.2 Åtgärder i en nödsituation
365
8
Om problem uppstår
