2022 TOYOTA GR YARIS Návod na použití (in Czech)

159
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz

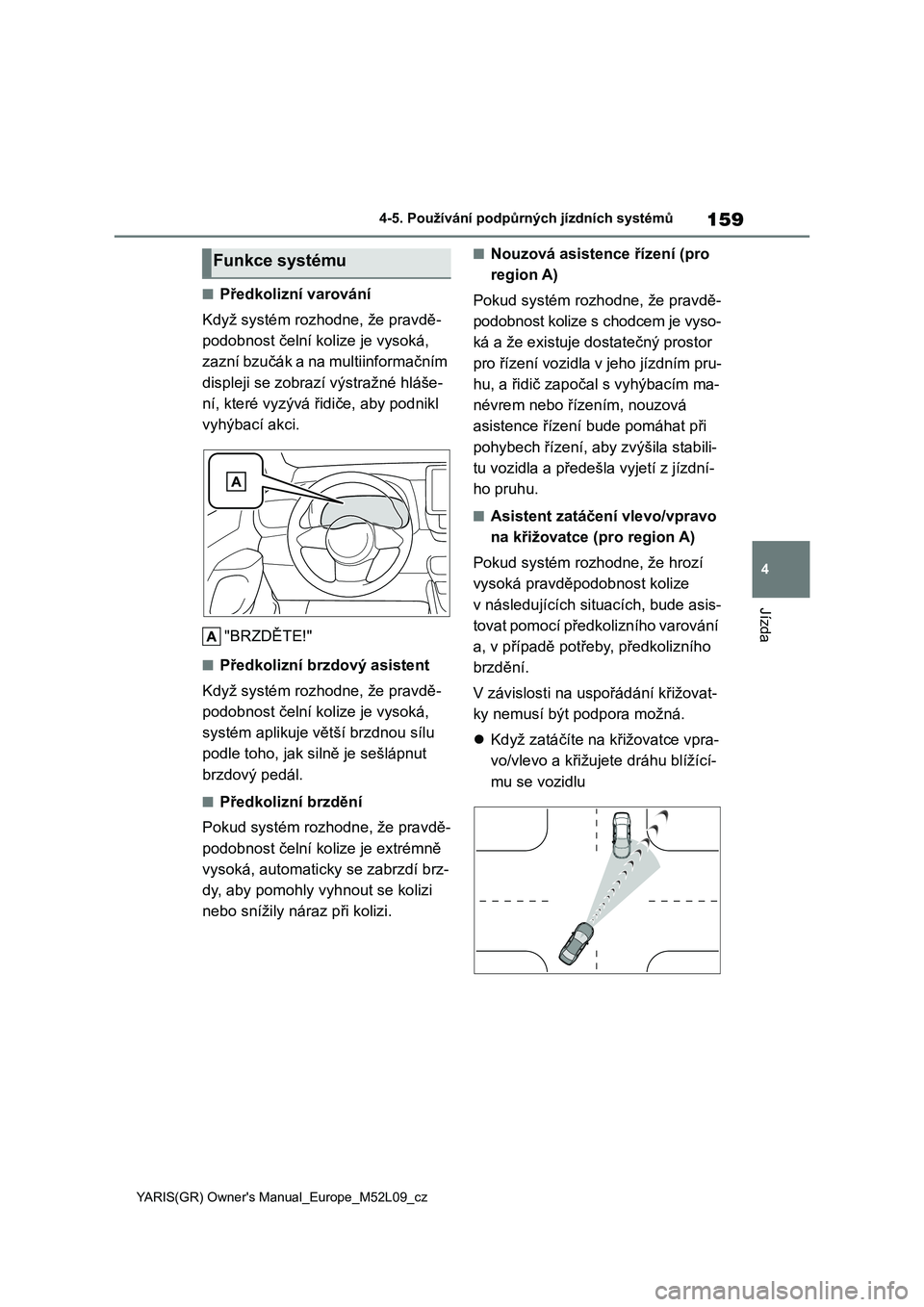

4-5. Používání podpůrných jízdních systémů
Jízda
■Předkolizní varování
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
zazní bzučák a na multiinformačním
displeji se zobrazí výstražné hláše-
ní, které vyzývá řidiče, aby podnikl
vyhýbací akci.
"BRZDĚTE!"
■Předkolizní brzdový asistent
Když systém rozhodne, že pravdě-
podobnost čelní kolize je vysoká,
systém aplikuje větší brzdnou sílu
podle toho, jak silně je sešlápnut
brzdový pedál.
■Předkolizní brzdění
Pokud systém rozhodne, že pravdě-
podobnost čelní kolize je extrémně
vysoká, automaticky se zabrzdí brz-
dy, aby pomohly vyhnout se kolizi
nebo snížily náraz při kolizi.
■Nouzová asistence řízení (pro
region A)
Pokud systém rozh odne, že pravdě-
podobnost kolize s c hodcem je vyso-
ká a že existuje dostatečný prostor
pro řízení vozidla v jeho jízdním pru-
hu, a řidič započal s vyhýbacím ma-
névrem nebo řízením, nouzová
asistence řízení bude pomáhat při
pohybech řízení, aby zvýšila stabili-
tu vozidla a p ředešla vyjetí z jízdní-
ho pruhu.
■Asistent zatáčen í vlevo/vpravo
na křižovatce (pro region A)
Pokud systém rozh odne, že hrozí
vysoká pravděpodobnost kolize
v následujících situacích, bude asis-
tovat pomocí předkolizního varování
a, v případě potřeby, předkolizního
brzdění.
V závislosti na us pořádání křižovat-
ky nemusí být podpora možná.
 Když zatáčíte na křižovatce vpra-
vo/vlevo a křižuje te dráhu blížící-
mu se vozidlu
Funkce systému

160
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Když zatáčíte vpravo/vlevo, je de-
tekován chodec vpředu a je prav-
děpodobné, že vstoupí do dráhy
vašeho vozidla ( cyklisté deteko-
váni nejsou)
VÝSTRAHA
■Omezení předkolizního systému
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte bez-
pečně a věnujte pozornost vašemu okolí.
Za žádných okolností nepoužívejte
předkolizní systém namísto normál- ního brzdění. Tento systém nezabrá-
ní kolizím nebo nesníží poškození
při kolizi nebo zranění za každé situ- ace. Nespoléhejte s e příliš na tento
systém. Jinak to může vést k nehodě
s následkem smrtelného nebo váž- ného zranění.
●Ačkoliv je tento systém navržen pro vyhnutí se kolizi nebo snížení nára-
zu při kolizi, jeho účinnost se může
měnit podle různých podmínek, pro- to systém nemusí být vždy schopen
dosáhnout stejné úrovně výkonu.
Přečtěte si pozorně následující pod- mínky. Nespoléhejte se příliš na ten-
to systém a vždy jezděte opatrně.
• Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí
možnost kolize: S.165
• Podmínky, při kte rých systém nemu-
sí fungovat správně: S.166
●Nepokoušejte se sami zkoušet čin- nost předkolizního systému.
V závislosti na objektech použitých
pro testování (figu ríny, kartonové ob- jekty imitující dete kovatelné objekty
atd.), systém nem usí řádně fungo-
vat, což může vést k nehodě.
■Předkolizní brzdění
●Když je funkce předkolizního brzdění
v činnosti, bude vyvi nuta velká brzd- ná síla.
●Pokud je vozidlo zastaveno činností funkce předkolizního brzdění, čin-
nost funkce předkolizního brzdění
bude zrušena po př ibližně 2 sekun- dách. Sešlápněte brzdový pedál, po-
kud je to nutné.
●Funkce předkolizního brzdění nemu-
sí fungovat, pokud jsou řidičem pro-
vedeny určité činnosti. Pokud je plynový pedál silně sešlápnut nebo
je otočeno vola ntem, systém to
může vyhodnotit tak, že řidič provádí vyhýbací akci a může zabránit funkci
předkolizního brzdění v činnosti.
●V některých situacích, kdy je funkce
předkolizního brzdění v činnosti,
může být činnost této funkce zruše- na, pokud je plynový pedál silně se-
šlápnut nebo je ot očeno volantem
a systém to vyhodnot í tak, že řidič provádí vyhýbací akci.
●Pokud je sešlapován brzdový pedál, systém může vyhodnotit, že řidič
provádí vyhýbací akci a může pozdr-
žet načasování funkce předkolizního brzdění.
■Nouzová asistence řízení (pro re-
gion A)
●Činnost nouzové asistence řízení bude zrušena, když systém rozhod-
ne, že funkce předcházení vybočení
z jízdního pruhu byla dokončena.

161
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Nouzová asistence řízení nemusí
fungovat nebo může být zrušena
v následujících případech, protože systém může rozhodnout, že řidič
provádí akce.
• Pokud je plynový pedál silně se-
šlápnut, je prudce otočeno volantem,
je sešlápnut brzdový pedál nebo je
ovládána páčka směrových světel. V tom případě syst ém může rozhod-
nout, že řidič prov ádí vyhýbací akci
a nouzová asistence řízení nemusí fungovat.
• V některých situacích, když je nou- zová asistence říz ení v činnosti,
může být činnost té to funkce zruše-
na, pokud je plynový pedál silně se- šlápnut, je prudce otočeno volantem
nebo je sešlápnut brzdový pedál
a systém rozhodne, ž e řidič provádí vyhýbací akci.
• Když je nouzová asistence řízení v činnosti, pokud je volant držen
pevně nebo je ovládán v opačném
směru než krouticí moment genero- vaný systémem, funkce může být
zrušena.
■Kdy předkolizní systém vypnout
V následujících situacích vypněte tento
systém, protože nemusí fungovat
správně, což může vést k nehodě s následky smrteln ých nebo vážných
zranění:
●Když je vozidlo taženo
●Když vaše vozidlo táhne jiné vozidlo
●Když převážíte vozidlo pomocí ná-
kladního vozidla, lodí, nebo podob- nými způsoby přepravy
●Když je vozidlo zvednuto na zvedá-ku s běžícím motorem a pneumatiky
se mohou volně protáčet
●Když kontrolujete vozidlo použitím bubnového testeru, např. vozidlové-
ho dynamometru nebo testeru rych-
loměru, nebo když používáte vyvažovačku kol na vozidle
●Když jsou přední n árazník nebo přední mřížka vystaveny silnému ná-
razu z důvodu nehody nebo jiných
příčin
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu nebo má poruchu
●Když vozidlo jede sportovním způso-bem nebo v terénu
●Když nejsou pneumatiky správně nahuštěny
●Když jsou pneumatiky silně opotře-bené
●Když jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Když jsou nasazeny sněhové řetězy
●Když jsou použity ko mpaktní rezerv-
ní kolo nebo sada pro nouzovou opravu pneumatiky
●Pokud je na vozidlo namontováno vybavení (sněhový pluh atd.), které
může překážet radarovému senzoru
nebo přední kameře

162
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
■Zapnutí/vypnutí předkolizního
systému
Předkolizní systém může být zapnut/
vypnut na ( S.359) na multiin-
formačním displeji.
Systém se automati cky zapne pokaždé,
když je spínač mot oru zapnut do ZA-
PNUTO.
Pokud je systém vypnut, výstražná
kontrolka PCS se rozsvítí a na multi-
informačním disple ji se zobrazí hlá-
šení.
"Předkolizní systém vypnutý"
■Změny načasování předkolizní-
ho varování
Načasování předkolizního varování
m ů ž e b ý t z m ě n ě n o n a ( S.359)
na multiinformač ním displeji.
Nastavení načasování varování je za-
chováno, když je spínač motoru vypnut.
Pokud je však předk olizní systém vy-
pnut a znovu zapnut, načasování se
vrátí do výchozího nastavení (střední).
Pro region A: Pokud je změněno na-
časování předko lizního varování,
načasování nouzové asistence říze-
ní bude také příslušně změněno.
Pokud je zvoleno pozdější načaso-
vání, nemusí nouzo vá asistence ří-
zení v případě nouze fungovat.
1 Časné
2 Střední
Toto je výchozí nastavení.
3Pozdější
■Provozní podmínky jednotlivých
předkolizních funkcí
Předkolizní systém j e zapnut a systém rozhodne, že pravděpodobnost čelní ko-
lize s detekovaným objektem je vysoká.
Systém nemusí fungovat v následujících situacích:
• Pokud byl odpojen a připojen pólový vývod akumulátoru a pak vozidlo po
určitou dobu nejelo
• Pokud je řadicí páka v R
• Když svítí indikátor vypnutí VSC (bude
v činnosti pouze funkce předkolizního varování)
Provozní rychlosti a zrušení činnosti jed-
notlivých funkcí je uvedeno níže.
Změny nastavení předkoliz-
ního systému

163
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
●Předkolizní varování
●Předkolizní brzdový asistent
●Předkolizní brzdění
Pokud nastane některá z následujících situací, když je funkce předkolizního brzdění
v činnosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
●Nouzová asistence řízení (pro region A)
Když blikají směrová světla, nebude nouzová asistence řízení v případě nouze fun-
govat.
Pokud nastane některá z následujících situací, když je funkce asistence řízení v čin-
nosti, bude funkce zrušena:
• Plynový pedál je silně sešlápnut.
• Volant je ostře nebo prudce otočen.
• Je sešlápnut brzdový pedál.
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 30 až 180 km/hPřibližně 30 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 30 až 80 km/hPřibližně 30 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
VozidlaPřibližně 10 až 180 km/hPřibližně 10 až 180 km/h
Pro region A:
Cyklisti a chodciPřibližně 10 až 80 km/hPřibližně 10 až 80 km/h
Detekovatelné objektyRychlost vozidlaRelativní rychlost mezi va-
ším vozidlem a objektem
ChodciPřibližně 40 až 80 km/hPřibližně 40 až 80 km/h

164
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
●Asistent zatáčení vlevo/vpravo na křižovatce (předkolizní varování) (pro region A)
Když směrová světla ne blikají, podpora pro zatáčení vlevo nebo vpravo na křižovat- ce, která je zaměřena na bl ížící se vozidla, nefunguje.
●Asistent zatáčení vlevo/vpravo na křižovatce (předkolizní brzdění) (pro region A)
Když směrová světla ne blikají, podpora pro zatáčení vlevo nebo vpravo na křižovat-
ce, která je zaměřena na bl ížící se vozidla, nefunguje.
■Funkce detekce objektu
Systém detekuje objekty na zákl adě jejich velikosti, profilu, pohybu atd. Objekt však
nemusí být detekován v závislost i na okolním jasu a pohybu, poloze a úhlu deteko-
vaného objektu, které brání syst ému ve správné činnosti. (S.166) Ilustrace ukazuje obrázek detekovatelných objektů.
Region ARegion B
Detekova-telné
objekty
Rychlost vozidlaRychlost blížícího se
vozidla
Relativní rychlost mezi vaším vozidlem
a objektem
VozidlaPřibližně
10 až 25 km/h
Přibližně
30 až 55 km/h
Přibližně
40 až 80 km/h
ChodciPřibližně
10 až 25 km/h-Přibližně
10 až 25 km/h
Detekova-
telné objektyRychlost vozidlaRychlost blížícího se
vozidla
Relativní rychlost mezi
vaším vozidlem a objektem
VozidlaPřibližně 15 až 25 km/hPřibližně 30 až 45 km/hPřibližně 45 až 70 km/h
ChodciPřibližně 10 až 25 km/h-Přibližně 10 až 25 km/h

165
4
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, při kterých může dojít
k činnosti systému, i když nehrozí možnost kolize
●V některých následujících situacích může systém rozhodno ut, že nastala
možnost čelní kolize a uvede se v čin-
nost. • Když míjíte detekov atelný objekt atd.
• Když měníte jízdní pruhy při předjíž-
dění detekovatelného objektu atd. • Když se přiblížíte k detekovatelnému
objektu v sousedním jízdním pruhu
nebo na okraji vozovky, např., když změníte směr jízdy nebo jedete po kli-
katé silnici
• Když se rychle přiblížíte k detekova- telnému objektu atd.
• Když se přibližujete k objektům na
okraji vozovky, jako jsou detekovatel- né objekty, zábradlí, sloupy, stromy
nebo zdi
• Když je detekovatelný objekt nebo jiný objekt u okraje vo zovky v nájezdu do
zatáčky
• Když jsou před vaší m vozidlem obraz- ce nebo malba, které mohou být myl-
ně považovány za detekovatelný
objekt
• Když je předek vašeho vozidla zasa- žen vodou, sněhem, prachem atd.
• Když předjíždíte detekovatelný objekt,
který mění jízdní pruh nebo odbočuje vpravo/vlevo
• Když míjíte detekovatelný objekt
v protijedoucím jízdním pruhu, který zastavil, aby odbočil vpravo/vlevo
• Když se detekovatelný objekt přiblíží
velmi těsně a pak se zastaví předtím, než vstoupí do dráhy vašeho vozidla
• Pokud se předek vašeho vozidla
zvedne nebo sníží, např., když jedete po nerovné nebo zvlněné vozovce
• Když jedete po silnici obklopené něja-
kou konstrukcí, např. v tunelu nebo po ocelovém mostě
• Když je před vaší m vozidlem kovový
objekt (víko kanálu, ocelová deska atd.), schody nebo výčnělek
• Když projíždíte pod nějakým objektem
(dopravní značka, billboard atd.)
• Když se přiblížíte k závoře elektrické mýtné brány, závoře na parkovišti nebo
jiné závoře, která se otevírá a zavírá
• Když používáte aut omatickou myčku vozidel

166
YARIS(GR) Owner's Manual_Europe_M52L09_cz
4-5. Používání podpůrných jízdních systémů
• Když projíždíte přes nebo pod objekty,
které se mohou dotk nout vašeho vozi- dla, např. křoví, větve stromů nebo
transparent
• Když projíždíte párou nebo kouřem • Když jedete v blízko sti objektů, které
odrážejí radiové vlny, např. velké ka-
miony nebo svodidla • Když jedete v blí zkosti TV vysílače,
vysílací stanice, elektrárny, vozidla vy-
baveného radarem atd., nebo jiného místa, kde se mohou vyskytovat silné
rádiové vlny nebo elektrický šum
• Když se v okolí nachází mnoho věcí, které mohou odrážet rádiové vlny ra-
daru (tunely, příhradové mosty, štěr-
kové silnice, zasněžená silnice, na které jsou vyjeté stopy atd.)
• Pro region A: Při zatáčení vpravo/
vlevo, když blížící se vozidlo nebo přecházející chodec již opustili dráhu
vašeho vozidla
• Pro region A: Při zatáčení vpravo/ vlevo, těsně před přibližujícím se vozi-
dlem nebo přecházejícím chodcem
• Pro region A: Při zatáčení vpravo/ vlevo, když se blíží cí se vozidlo nebo
přecházející chodec zastaví předtím,
než vstoupí do dráh y vašeho vozidla • Pro region A: Při zatáčení vpravo/
vlevo, když blížící se vozidlo odbočí
vpravo/vlevo před vaším vozidlem
• Pro region A: Při řízení do směru pro- tijedoucí dopravy
■Situace, ve kterých nemusí systém
fungovat správně
●V některých následujících situacích
nemusí být objekt de tekován radaro- vým senzorem a přední kamerou, což
brání správné funkci systému:
• Když se detekovatelný objekt přibližu- je k vašemu vozidlu
• Když se vaše vozidlo nebo detekova-
telný objekt kymácí • Pokud detekovatelný objekt učiní
prudký manévr (např. náhlé zatočení,
zrychlení nebo zpomalení) • Když se vaše vozidl o rychle přiblíží
k detekovatelnému objektu
• Když detekovatelný objekt není přímo před vaším vozidlem
• Když je detekovatel ný objekt blízko zdi, plotu, záb radlí, krytu kanálu, vozi-
dla, ocelové de sky na silnici atd.
• Když je detekovat elný objekt pod ně- jakou konstrukcí
• Když je část detekovatelného objektu
skryta za nějakým o bjektem, např. velkým zavazadlem, deštníkem nebo
zábradlím
• Když se v okolí nachází mnoho věcí, které mohou odrážet rádiové vlny ra-
daru (tunely, příhradové mosty, štěr-
kové silnice, zasněžená silnice, na které jsou vyjet é stopy atd.)
• Když dojde k účinku rádiových vln ra-
darem, který je instalován na jiném vozidle
• Když jsou detekovatelné objekty blíz-
ko u sebe
• Pokud svítí slunce nebo jiné světlo přímo na detekovatelný objekt
• Když má detekovatelný objekt bílý od-
stín a vypadá extrémně jasně • Když se detekovatelný objekt zdá být
téměř stejné barvy nebo jasu jako
jeho okolí
