2022 TOYOTA COROLLA pneum

265
4
4-5. Používání podpůrných jízdních systémů
Jízda
●Počet případů, kdy Sledování slepého
úhlu neopodstatněně detekuje vozidlo a/nebo objekt, se m ůže zvýšit v násle-
dujících situacích:
• Když je senzor vyosen z důvodu silné- ho nárazu do senzoru nebo jeho okol-
ní oblasti
• Když je vzdálenost mezi vaším vozi- dlem a svodidlem, zdí atd., které se
dostanou do oblasti detekce, krátká
• Když jedete nepřet ržitě nahoru nebo dolů ve strmých sva zích, např. v ho-
rách, jámy na vozovce atd.
• Když jsou jízdní pruhy těsné, nebo když jedete na okraji jízdního pruhu
a vozidlo, jedoucí v jiném jízdním pru-
hu než je ten přile hlý, se dostane do oblasti detekce
• Když jedete na siln icích s ostrými za-
táčkami, serpentinami nebo s nerov- nými povrchy
• Když pneumatiky kloužou nebo se
protáčejí • Když je vzdálenost mezi vaším vozi-
dlem a druhým vozidlem krátká
• Když je na zadní čá sti vozidla namon- továno příslušenství (např. nosič jízd-
ních kol)
*: Je-li ve výbavě

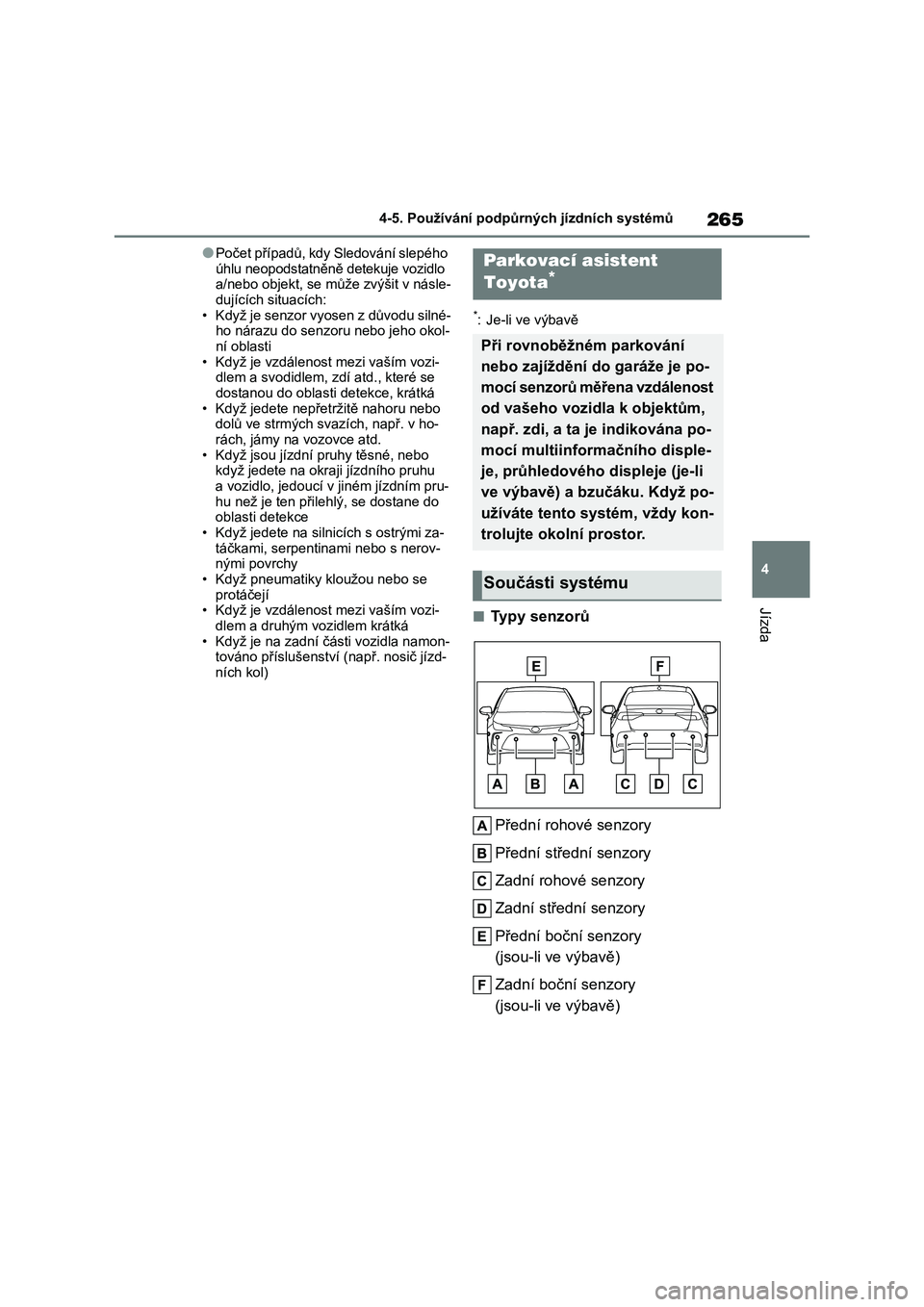

■Ty p y s e n z o r ů
Přední rohové senzory
Přední střední senzory
Zadní rohové senzory
Zadní střední senzory
Přední boční senzory
(jsou-li ve výbavě)
Zadní boční senzory
(jsou-li ve výbavě)
Parkovací asistent
Toyota*
Při rovnoběžném parkování
nebo zajíždění do garáže je po-
mocí senzorů měřena vzdálenost
od vašeho vozidla k objektům,
např. zdi, a ta je indikována po-
mocí multiinformačního disple-
je, průhledového displeje (je-li
ve výbavě) a bzučáku. Když po-
užíváte tento systém, vždy kon-
trolujte okolní prostor.
Součásti systému

267
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce parkovacího asistenta Toyota
je zapnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než
P.
●Volant je otočen o p řibližně 90° nebo
více (přední boční senzory, zadní boč- ní senzory) (je-li ve výbavě)
■Výstražná funkce detekce objektu
(je-li ve výbavě)
Když se objekt v bočních oblastech na-
chází ve směru pohybu vozidla, když se vozidlo pohybuje dopředu nebo dozadu,
tato funkce informuje řidiče pomocí zob-
razení a bzučáku.
Objekt
Vypočítaný směr pohybu vozidla
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny. Jejich nedodržení může způsobit, že vozidlo
nebude možno řídit bezpečně a může
tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blí zkosti radarového
senzoru nálepky nebo elektronické
součásti, např. podsvícenou regist- rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám
nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru
silnému nárazu. Pokud dojde k ná- razu, nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej-
cem nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
Pokud je nutná d emontáž/montáž
nebo výměna předního nebo zadní- ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Neupravujte, nerozebírejte ani ne-lakujte senzory.
●Nepřipevňujte kryt registrační značky.
●Udržujte pneumatiky řádně nahuš-těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se mů že uvést v čin-
nost, ačkoliv nehrozí možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory,
nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu přímo na senzory, protože to může
způsobit poruchu senzoru.
●Když používáte pro mytí vozidla pá-
ru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ- sobit poruchu senzoru.

269
4
4-5. Používání podpůrných jízdních systémů
Jízda
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Senzor je pokryt vr stvou rozstříknuté vody nebo hustého deště.
●Pokud se objekty dostanou příliš blíz-ko k senzoru.
●Když má chodec oblečení, které ne-odráží ultrazvukové vlny (např. sukně
se záhyby nebo volánky).
●Když jsou v rozsahu detekce objekty,
které nejsou kolmé k zemi, objekty,
nejsou kolmé ke směru jízdy vozidla, nepravidelné nebo vlnité objekty.
●Fouká silný vítr
●Když jedete v nepříznivém počasí,
např. při mlze, sněžení nebo písečné bouři
●Když se mezi vozidlem a detekova-ným objektem nachází objekt, který
nemůže být detekován
●Pokud objekt, např. jiné vozidlo, moto-
cykl, jízdní k olo nebo chodec, se náh-
le objeví před vozi dlem nebo vyskočí z boku vozidla.
●Pokud byla orientace senzoru změně-na z důvodu kolize nebo jiného ná-
razu
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), nosič jízdních kol
nebo sněhový pluh
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého ná-
kladu
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
V některých situacích , např. následují-
cích, může být systém v činnosti, ačkoliv nehrozí možnost kolize.
●Když jedete po úz kých silnicích
●Když jedete směrem k transparentu
nebo vlajce, nízko visícím větvím nebo závorám (např. na železničních
přejezdech, mýtných bránách a par-
kovištích).
●Když je na povrchu vozovky je vyjetá kolej nebo díra
●Když jedete po kovovém krytu (mřížce),
používaném např. na odvodňovacích
žlábcích
●Když jedete nahoru nebo dolů po příkrém svahu
●Pokud je senzor zasažen velkým
množstvím vody, např., když jedete na
zaplavené silnici
●Na senzoru ulpěly nečistoty, kapky vody, sníh nebo led. (Tento problém
vyřeší vyčištění senzoru.)
●Senzor je pokryt vrstvou rozstříknuté
vody nebo hus tého deště.
●Když jedete v nepříznivém počasí, např. při mlze, sněžení nebo písečné
bouři
●Když fouká silný vítr

2704-5. Používání podpůrných jízdních systémů
●Když jsou v blízkosti klaksony, detek-
tory vozidel, motocyklové motory, vzduchové brzdy vel kých vozidel, so-
nar měření vzdálenosti jiných vozidel
nebo další zařízení , která produkují ultrazvukové vlny.
●Pokud je předek vozidla zvednut nebo snížen z důvodu př eváženého nákladu
●Pokud byla orientace senzoru změně- na z důvodu kolize nebo jiného nárazu
●Vozidlo se přibližuje k vysokému nebo tvarovanému obrubníku
●Jízda v blízkosti sloupků (traverzy atd.) ve víceposchoďových parkoviš-
tích, na staveništích atd.
●Pokud vozidlo nemůže jezdit stabilně,
např., když vozidlo utrpělo nehodu
nebo má poruchu
●Na extrémně nerov né silnici, ve sva-
hu, na štěrku nebo na trávě.
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada pro nouzovou opravu pneumatiky
■Rozsah detekce senzorů
Přibližně 100 cm
Přibližně 150 cm
Přibližně 60 cm
Přibližně 115 cm (vozidla s před-
ními bočními senzory a zadními
bočními senzory)
Na obrázku je znáz orněn rozsah detek-
ce senzorů. Mějte na paměti, že senzory
nemohou detekovat o bjekty, které jsou
extrémně blízko u vozidla.
Podrobnosti týkající se detekce objektu
v bočních oblastech. ( S.267)
Dosah senzorů se m ůže měnit v závis-
losti na tvaru objektu atd.
Zobrazení detekce senzory,
vzdálenost objektu

277
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Podmínky, za kterých systém nebu-
de vozidlo detekovat
Funkce RCTA není určena pro detekci
následujících typů vozidel a/nebo ob-
jektů:
●Vozidla blížící se z těsné vzdálenosti
za vozidlem
●Vozidla couvající na parkovací místo
vedle vašeho vozidla
●Vozidla, která nemohou senzory de-
tekovat z důvodu překážek
●Svodidla, zdi, značk y, zaparkovaná vo-
zidla a podobné nehybné předměty*
●Malé motocykly, jíz dní kola, chodci
atd.*
●Vozidla pohybující se daleko od vaše-
ho vozidla
●Vozidla blížící se z parkovacích míst
vedle vašeho vozidla*
●Vzdálenost mezi vaším vozidlem
a druhým vozidlem krátká*: V závislosti na podmínkách může dojít
k detekci vozidla a/nebo objektu.
■Situace, ve kterých nemusí systém
fungovat správně
Funkce RCTA nemusí detekovat vozidla
správně v následujících situacích:
●Když je senzor vyosen z důvodu silné-
ho nárazu do senzoru nebo jeho okol-
ní oblasti
●Když bláto, sníh, led, nálepka atd.
překrývá senzor nebo okolní oblast
nad zadním nárazníkem
●Když jedete po povrchu vozovky, který
je mokrý se stojící vodou při špatném počasí, jako je hustý déšť, sněžení
nebo mlha
●Když se přibližuje více vozidel, mezi
nimiž je pouze malá mezera
●Když se vozidlo blíží vysokou rychlostí
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž-
né oko, ochrana nárazníku (přídavný ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když couváte na svahu s prudkou
změnou stoupání
●Když couváte z parkovacího místa
v ostrém úhlu
●Když táhnete přívěs
●Když je mezi výškou vašeho vozidla
a vozidla, které vjede do oblasti detek-
ce, značný rozdíl
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo snížen z důvodu převáženého nákladu

2784-5. Používání podpůrných jízdních systémů
●Když zatáčíte při couvání
●Když vozidlo zatočí do detekované oblasti
■Situace, ve kterých se systém může
uvést v činnost, ačkoliv nehrozí možnost kolize
Případy, kdy funkce RCTA neopodstat-
něně detekuje vozidlo a/nebo objekt, se
může zvýšit za násle dujících podmínek:
●Když je parkovací místo naproti ulici a po ulici jezdí vozidla
●Když je vzdálenost mezi vaším vozi-
dlem a kovovými objekty, např. svodi- dlem, zdí, dopravní značkou nebo
zaparkovaným vozidlem, které mohou
odrážet elektrické vlny, krátká
●Pokud je nainstalováno vybavení, kte-
ré může překážet senzoru, např. taž- né oko, ochrana nárazníku (přídavný
ozdobný pruh atd.), n osič jízdních kol
nebo sněhový pluh
●Když nějaké vozidlo m íjí vaše vozidlo
po straně
●Když detekova né vozidlo zatočí, jak-
mile se přiblíží k vozidlu
●Když jsou poblíž vašeho vozidla otá- čející se objekty, např. ventilátor kli-
matizační jednotky
●Když je směrem k zadnímu nárazníku
vylita nebo vystříkn uta voda, např.
z rozstřikovače
●Pohybující se objekty (vlajky, výfuko-
vé plyny, velké kapky deště nebo sně- hové vločky, dešťová voda na povrchu
vozovky atd.)
●Když je vzdálenost mezi vaším vozi-
dlem a svodidlem, z dí atd., které se
dostanou do oblasti detekce, krátká
●Rošty a žlaby
●Když jsou senzor nebo oblast v okolí
senzoru extrémně horké nebo chladné
●Pokud bylo upraveno odpružení nebo
jsou namontovány pneumatiky jiných
než předepsaných rozměrů
●Pokud je předek vozidla zvednut nebo
snížen z důvodu převáženého nákladu

279
4
4-5. Používání podpůrných jízdních systémů
Jízda
*: Je-li ve výbavě
■Funkce PKSB (statické objekty)
(je-li ve výbavě)
Pro detekci statických objektů, např.
zdi, v oblasti det ekce se používají
ultrazvukové senzory, když jedete
nízkou rychlostí nebo couváte.
( S.286)
■Funkce PKSB (vozidla křižující
dráhu vzadu) (je-li ve výbavě)
Pro detekci přibližujících se vozidel
v oblastech detekce za vozidlem se
používají zadní radarové senzory,
když couváte. ( S.289)
PKSB (Podpůrná parko-
vací brzda)*
Systém Podpůrné parkovací
brzdy se skládá z následujících
funkcí, které jsou v činnosti,
když jedete nízkou rychlostí
nebo couváte, např. při parko-
vání. Když systém rozhodne, že
pravděpodobnost kolize s de-
tekovaným objektem je vysoká,
uvede se v činnost varování,
aby vyzvalo řidiče k vyhýbací
akci. Pokud systém rozhodne,
že pravděpodobnost kolize
s detekovaným objektem je ex-
trémně vysoká, automaticky se
zabrzdí brzdy, aby pomohly vy-
hnout se kolizi nebo pomohly
snížit náraz při kolizi.
Systém PKSB (Podpůrná
parkovací brzda)
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte se výhradně na tento systém, protože to může vést k ne-
hodě.
●Řidič je výhradně zodpovědný za
bezpečnou jízdu. Vždy jezděte opa-
trně a věnujte pozornost svému
okolí. Systém Podpůrné parkovací brzdy je určen k tomu, aby poskytl
podporu pro snížení závažnosti ko-
lizí. V některých s ituacích však ne- musí fungovat.
●Systém Podpůrné parkovací brzdy není určen k tomu, aby úplně vozi-
dlo zastavil. Kromě toho, i když ten-
to systém vozidlo zastaví, je nutné sešlápnout ihned brzdová pedál,
protože ovládání brzd bude zruše-
no po přibližně 2 sekundách.
●Je extrémně nebezpečné kontrolo-
vat činnost systé mu záměrnou jíz- dou vozidla ve směru do zdi atd.
Nikdy se o takové akce nepokou-
šejte.
■Kdy vypnout Podpůrnou parko-
vací brzdu
V následujících situacích vypněte
Podpůrnou parkovací brzdu, protože
se může uvést v činnost, ačkoliv ne- hrozí možnost kolize.
●Když kontrolujete vozidlo použitím kolébky na podvozek, válcového
dynamometru nebo volných válců
●Když je vozidlo nakládáno na loď,
nákladní automob il nebo jiný do-
pravní prostředek
●Pokud bylo upraveno odpružení
nebo jsou namont ovány pneumati- ky jiných než předepsaných roz-
měrů
●Pokud je předek vozidla zvednut
nebo snížen z důvodu převáženého
nákladu

2804-5. Používání podpůrných jízdních systémů
Podpůrná parkovací brzda může být
zapnuta/vypnuta na multiinformač-
ním displeji. Vše chny funkce PKSB
(statické objekty a vozidla křižující
dráhu vzadu) jsou zapnuty/vypnuty
současně.
Podpůrná parkovací brzda může být
zapnuta/vypnuta na multiinformač-
ním displeji.
Pro zapnutí/vypnutí Podpůrné par-
kovací brzdy použijte spínače ovlá-
dání přístroje. ( S.97)
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
Když je Podpůrná parkovací brzda vy-
pnuta, svítí indiká tor vypnutí PKSB
( S.85).
Pro opětovné zapnutí systému, když byl
vypnut, zvolte na multiinformačním
displeji, zvolte a pak Zapnuto. Po-
kud je vypnutí pro vedeno tímto způso- bem, systém nebude opětovně zapnut
vypnutím spínače motoru a pak jeho
přepnutím do ZAPNUTO.
VÝSTRAHA
●Pokud je nainstalováno vybavení,
které může překážet senzoru, např.
tažné oko, ochrana nárazníku (pří- davný ozdobný pruh atd.), nosič
jízdních kol nebo sněhový pluh
●Když používáte automatická zaříze-
ní pro mytí vozidel
●Pokud vozidlo nemůž e jezdit stabil- ně, např., když vozidlo utrpělo ne-
hodu nebo má poruchu
●Když vozidlo jede sportovním způ-
sobem nebo v terénu
●Když nejsou pneumatiky správně
nahuštěny
●Když jsou pneumatiky silně opotře-
bené
●Když jsou použity sněhové řetězy,
kompaktní rezervní kolo nebo sada
pro nouzovou opravu pneumatiky
UPOZORNĚNÍ
■Pokud je na multiinformačním displeji zobrazeno "Podpůrná
parkovací brzda není k dispozici"
a indikátor vypnutí PKSB bliká
Pokud se toto hlášení zobrazí ihned
poté, co je spínač motoru přepnut do
ZAPNUTO, ovládejte vozidlo opatr- ně, přičemž věnujte pozornost svému
okolí. Může být nezbytné jet s vozi-
dlem určitou dobu předtím, než se systém vrátí do no rmálního stavu.
(Pokud se systém nevrátí do normál-
ního stavu po chvíli jízdy, očistěte senzory a jejich okolí na náraznících.)
Zapnutí/vypnutí Podpůrné
parkovací brzdy
