2904-5. Používání podpůrných jízdních systémů
●Montáž a demontáž elektrických sou-
částí a bezdrátových zařízení může ovlivnit systém Stop & Start. Pro po-
drobnosti kontaktujt e kteréhokoliv au-
torizovaného prodejce nebo servis Toyota, nebo kter ýkoliv spolehlivý
servis.
●Když je motor znovu nastartován po-
mocí systému Stop & Start, volant se může dočasně stát obtížněji ovlada-
telný.
■Pokud se zamlžuje čelní sklo, když
je motor vypnutý pomocí systému Stop & Start
Zapněte odmlžování čelního skla. (Na-
startuje se motor z důvodu funkce auto-
matického startování motoru.):  S.422, 428
Pokud se čelní sklo zamlžuje často,
stiskněte spín ač zrušení Stop & Start, abyste systém zrušili.
■Činnost systému kl imatizace, když
je motor vypnutý pomocí systému
Stop & Start
●Pokud je systém klimatizace používán v automatickém re žimu, rychlost
ventilátoru může být snížena nebo
může být ventilátor zastaven, když je motor vypnutý pomocí systému Stop
& Start, aby se dosáhlo snížení změn
teploty v kabině.
●Aby se zajistil výkon systému klimati- zace, když je vozid lo zastaveno, vy-
pněte systém Stop & Start stisknutím
spínače zrušení Stop & Start.
■Pokud ze systému klimatizace vy- chází zápach, když je motor vypnu-
tý pomocí systému Stop & Start
Vozidla s manuálním systémem klimati- zace: Pokud je doba nečinnosti motoru
nastavena na "Prodloužená", změňte
nastavení na "Standardní".
Pokud se zápach objevuje, i když je zvo- leno "Standardní", stiskněte spínač zru-
šení Stop & Start, abyste systém Stop
& Start deaktivovali.
Vozidla s automati ckým systémem kli-
matizace: Stiskněte spínač zrušení Stop
& Start, abyste s ystém Stop & Start deaktivovali.
■Změna doby nečinnosti motoru se
zapnutým systémem klimatizace
Délka doby, kdy bude systém Stop
& Start v činnosti, když je zapnutý sys-
tém klimatizace, může být změněna
v na multiinformačním displeji
( S.106). (Délka doby, kdy bude sys-
tém Stop & Start v činnosti, když je sys- tém klimatizace vy pnutý, nemůže být
změněna.)
■Když zazní bzučák
Vozidla s Multidrive: Pokud jsou otevře- ny dveře řidiče, když je motor vypnut po-
mocí systému Stop & Start a řadicí páka
je v D, zazní bzučák a indikátor systému Stop & Start bude blikat. Abyste bzučák
zastavili, zavřete dveře řidiče.
■Ochranná funkce systému Stop
& Start
●Když je hlasitos t audiosystému nad-
měrně vysoká, zvuk audiosystému může být náhle přerušen, aby se sní-
žila spotřeba akumulátoru. Abyste
předešli přerušení zvuku audiosysté- mu, udržujte hlasi tost audiosystému
na střední úrovni.
Pokud byl zvuk aud iosystému přeru- šen, vypněte spínač motoru, počkejte
3 sekundy nebo déle, a pak ho přep-
něte do PŘÍSLUŠEN STVÍ nebo ZA- PNUTO, abyste audiosystém znovu
zapnuli.
●Audiosystém nemusí být aktivován,
pokud jsou odpojeny a pak znovu při-
pojeny pólové nástavce akumulátoru. Pokud k tomu dojde , vypněte spínač
motoru a pak dvakrát opakujte násle-
dující činnost, abyste aktivovali audio-
systém normálně. • Zapněte spínač motoru do ZAPNUTO
a pak ho vypněte.
■Výměna akumulátoru
 S.560
■Zobrazení informací o systému Stop & Start
 S.113

291
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Hlášení na multiinformačním dis-
pleji
V následujících situac ích se na multiin-
formačním displeji zobrazí a hlášení.
●Když motor nelze vypnout pomocí
systému Stop & Start
"Chcete-li aktivovat, sešlápněte
více brzdu"
• Brzdový pedál není dostatečně se- šlápnutý.
 Pokud je brzdový pedál sešlápnut
více, systém bude fungovat.
"Nevhodná baterie"
• Mohl být nainstalo ván typ akumuláto- ru nevhodný pro systém Stop & Start.
 Systém Stop & Start nefunguje. Ne-
chte vozidlo prohlédnout kterýmkoliv au- torizovaným prodejcem nebo servisem
Toyota, nebo kterým koliv spolehlivým
servisem.
"Nabíjení baterie"
• Hodnota nabití akumulátoru může být nízká.
 Vypnutí motoru je dočasně zakázáno,
aby se upřednostnilo nabíjení akumulá- toru, ale pokud bude motor krátkou
dobu v činnosti, vypnutí motoru bude
povoleno.
• Může nastat obnovovací nabíjení,
např., když probíhá periodické dobíje-
ní akumulátoru, ch víli poté, co byly odpojeny a připojeny póly akumuláto-
ru, chvíli po výměně akumulátoru atd.
 Po dokončení obnovovacího nabíjení za přibližně 5 až 60 minut bude systém
fungovat.
• Nepřetržitě zobrazeno po dlouhou
dobu
 Akumulátor může být vadný. Pro po- drobnosti kontaktujte kteréhokoliv auto-
rizovaného prodejce nebo servis Toyota,
nebo kterýkoliv sp olehlivý servis.
"Systém Stop & Start není k dispo-
zici"
• Systém Stop & Start je dočasně zru-
šen.
 Po krátkou dobu nechte běžet motor.
• Motor mohl být nast artován s otevře- nou kapotou.
 Zavřete kapotu, vypněte spínač mo-
toru, počkejte 30 sekund nebo déle, a pak nastartujte motor.
"Připravuje se"
• Vozidlo jezdí v obl asti s vysokou nad-
mořskou výškou.
• Podtlak posilova če brzd je nízký.
 Když podtlak posilovače brzd dosáh- ne určené úrovně , systém se zapne.
"Pro ovládání klimatizace"
• Používá se systém klimatizace, když
je okolní teplota vysoká nebo nízká.
 Pokud bude rozdíl mezi nastavenou teplotou a teploto u v kabině malý, sys-
tém bude zapnut.
• Odmlžování čelního skla je ZAPNUTO.
●Když se motor automaticky nastartuje,
když je vypnut pom ocí systému Stop
& Start
"Připravuje se"
• Brzdový pedál byl více nebo opakova-
ně sešlápnut.
 Systém se zapne poté, co poběží
motor a podtlak pos ilovače brzd dosáh- ne určené úrovně.
"Pro ovládání klimatizace"
• Byl zapnut nebo je používán systém
klimatizace.
• Bylo zapnuto odmlžování čelního skla.
"Nabíjení baterie"
• Hodnota nabití akumulátoru může být nízká.
 Motor je nastartován, aby se upřed-
nostnilo nabíjení akumulátoru. Běh mo- toru na krátkou dob u umožní obnovení
činnosti systému.

2924-5. Používání podpůrných jízdních systémů
●Když motor nelze nastartovat pomocí
systému Stop & Start
"Přeřaďte do polohy N a sešlápněte
spojku" (vozidla s manuální převodov-
kou)
 Když je motor vypnut pomocí systé-
mu Stop & Start, řad icí páka byla přesu- nuta do polohy jiné než N bez sešlápnutí
spojkového pedálu.
■Výstražná hlášení systému Stop
& Start
Pokud dojde v systém u k poruše, na
multiinformačním dis pleji se zobrazí vý-
stražné hlášení, aby informovalo řidiče, že je potřeba dávat pozor. ( S.522)
■Pokud indikátor zrušení Stop
& Start stále bliká
Systém může mít poruchu. Nechte vozi- dlo prohlédnout kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
VÝSTRAHA
■Když je systém Stop & Start v čin- nosti
●Sešlápněte brzdo vý pedál a zabrz-
děte parkovací brzdu, pokud je to
nutné, když je mot or vypnut pomocí systému Stop & Start (když svítí indi-
kátor Stop & Start). (Kromě situace,
kdy je v činnosti systém přidržení brzdy, nebo kdy vozi dlo zastaví ovlá-
daným zastavením během jízdy
s adaptivním tempomatem s plným rychlostním rozsahem v režimu
vzdálenosti mezi vozidly*)
●Neopouštějte vozidlo, když je motor
vypnutý pomocí systému Stop & Start
(když svítí indikátor Stop & Start). Z důvodu funkce automatického
startování by mohlo dojít k neočeká-
vané nehodě.
●Ve špatně větraných prostorách se ujistěte, že motor není vypnutý po-
mocí systému Stop & Start. Motor se
může nastartovat z důvodu funkce automatického star tování, což způ-
sobí, že výfukové plyny se mohou
hromadit a vniknou t do vozidla, což by mohlo vést ke smrti nebo vážné-
mu ohrožení zdraví.
*: Vozidla s adaptivním tempomatem
s plným rychlostním rozsahem
UPOZORNĚNÍ
■Zajištění správné funkce systému
Pokud nastane některá z následujících situací, systém Stop & Start nemusí
fungovat správně. Nechte vozidlo
zkontrolovat kterýmk oliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
●Když je bezpečnostní pás řidiče za-
pnutý, kontrolka bezpečnostního pásu řidiče a spolujezdce vpředu
bliká.
●Ačkoliv bezpečnostní pás řidiče není
zapnutý, kontrolka bezpečnostního
pásu řidiče a spolujezdce vpředu ne- svítí.
●Ačkoliv jsou dveře řidiče zavřené, výstražná kontrolka otevřených dveří
svítí, nebo svítí osvětlení interiéru,
když je spínač osvětlení interiéru v poloze dveří.
●Ačkoliv jsou dveře řidiče otevřené, výstražná kontrolka otevřených dveří
nesvítí, nebo nesvítí osvětlení interi-
éru, když je spínač osvětlení interié- ru v poloze dveří.
■Pokud se motor zastaví (vozidla s manuální převodovkou)
Pokud je systém Sto p & Start zapnut
a spojkový pedál je rychle sešlápnut, motor se může znovu nastartovat.

295
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Když se na multiinformačním dis pleji zobrazí "Porucha BSM. Navštivte své-
ho prodejce."
Mohlo dojít k poruše nebo vyosení senzoru. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prodejcem nebo serv isem Toyota, nebo kterýmkoliv spolehlivým
servisem.
■Přizpůsobení
Některé funkce je možné přizpůsobit. ( S.578)
■Certifikace

3064-5. Používání podpůrných jízdních systémů
Použijte spínače ovládání přístroje
pro zapnutí/vypnutí funkce.
1 Stiskněte nebo pro volbu
.
2 Stiskněte nebo pro volbu
a pak stiskněte .
VÝSTRAHA
■Abyste zajistili správnou funkci
systému
Senzory Sledování slepého úhlu jsou nainstalovány uvnit ř na levé a pravé
straně zadního nárazníku. Dodržujte
následující pokyny, abyste zajistili správné fungování Sledování slepého
úhlu.
●Vždy udržujte se nzory a oblasti v jejich okolí na za dním nárazníku
čisté.
Pokud jsou senzo r nebo jeho okolní oblast na zadním ná razníku znečiště-
ny nebo pokryty s něhem, Sledování
slepého úhlu nemusí fungovat a zob- razí se výstražné hlášení ( S.294).
V této situaci očistěte nečistoty nebo
sníh a jeďte s vozidlem při splnění provozních podmínek funkce BSM
( S.308) přibližně 10 minut. Pokud
výstražné hlášení nezmizí, nechte vo- zidlo prohlédnout kterýmkoliv autori-
zovaným prodejcem nebo servisem
Toyota, nebo kterýmkoliv spolehlivým servisem.
●Nepřipevňujte příslušenství, nálep-ky (včetně průhledných nálepek),
hliníkové pásky atd. na senzor
nebo jeho okolní o blast na zadním nárazníku.
●Nevystavujte senzor nebo jeho okolní oblast na z adním nárazníku
silnému nárazu.
Pokud se senzor pohne i mírně mimo svou polohu, systém může
selhat a vozidla nemusí být deteko-
vána správně. V následujících situacích nechte
vozidlo zkontrolova t kterýmkoliv au-
torizovaným prodejcem nebo servi- sem Toyota, nebo kterýmkoliv
spolehlivým servisem.
• Senzor nebo jeho okolní oblast byly vystaveny silnému nárazu.
• Pokud je okolní oblast senzoru po- škrábána nebo potlučena, nebo se
část oddělila.
●Nerozebírejte senzor.
●Neupravujte senzor nebo okolní ob- last na zadním nárazníku.
●Pokud je nutná de montáž/montáž nebo výměna senzoru nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Nelakujte zadní nárazník žádnou ji-
nou barvou než oficiální barvou
Toyota.
Zapnutí/vypnutí Sledování
slepého úhlu

311
4
4-5. Používání podpůrných jízdních systémů
Jízda
■Systém je možno ovládat, když
●Spínač motoru je v ZAPNUTO.
●Funkce parkovacího asistenta Toyota
je zapnuta.
●Rychlost vozidla je nižší než cca
10 km/h.
●Je zvolena jiná zařazená poloha než P.
●Volant je otočen o p řibližně 90° nebo více (přední boční senzory, zadní boč-
ní senzory) (je-li ve výbavě)
VÝSTRAHA
■Výstrahy týkající se používání
systému
Nespoléhejte příliš na tento systém, existuje limit pro stupeň přesnosti roz-
poznávání a výkon ovládání, který
tento systém může poskytnout. Řidič je vždy zodpovědný za to, aby věno-
val pozornost okolí vozidla a za bez-
pečnou jízdu.
■Abyste zajistili správnou funkci
systému
Dodržujte následující pokyny. Jejich nedodržení může způsobit, že
vozidlo nebude možno řídit bezpečně
a může tak dojít k nehodě.
●Nepoškoďte senzory a udržujte je
vždy čisté.
●Neinstalujte do blí zkosti radarového
senzoru nálepky nebo elektronické součásti, např. podsvícenou regist-
rační značku (zvláště fluorescentní
typ), mlhová světl a, ochranný rám nárazníku nebo bezdrátovou anténu.
●Nevystavujte okolní oblast senzoru silnému nárazu. Pokud dojde k ná-
razu, nechte vozidlo prohlédnout
kterýmkoliv auto rizovaným prodej- cem nebo v servisu Toyota, nebo
v kterémkoliv spolehlivém servisu.
Pokud je nutná d emontáž/montáž nebo výměna předního nebo zadní-
ho nárazníku, kontaktujte kterého-
koliv autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.
●Neupravujte, nerozebírejte ani ne-
lakujte senzory.
●Nepřipevňujte kryt registrační značky.
●Udržujte pneumatiky řádně nahuš- těné.
■Kdy tuto funkci vypnout
V následujících situacích funkci vy-
pněte, protože se může uvést v čin-
nost, ačkoliv nehroz í možnost kolize.
●Nedodržení výše uvedených varo-
vání.
●Je nainstalováno neoriginální (sní-
žené, atd.) odpružení.
■Při mytí vozidla
Na části, kde jsou umístěny senzory, nestříkejte prou dem vody nebo páry.
Tím by mohlo dojít k poruše senzoru.
●Když používáte pro mytí vozidla vy-
sokotlakou myčku, nestříkejte vodu
přímo na senzory, protože to může způsobit poruchu senzoru.
●Když používáte pro mytí vozidla páru, nesměrujte páru příliš blízko
k senzorům, prot ože to může způ-
sobit poruchu senzoru.

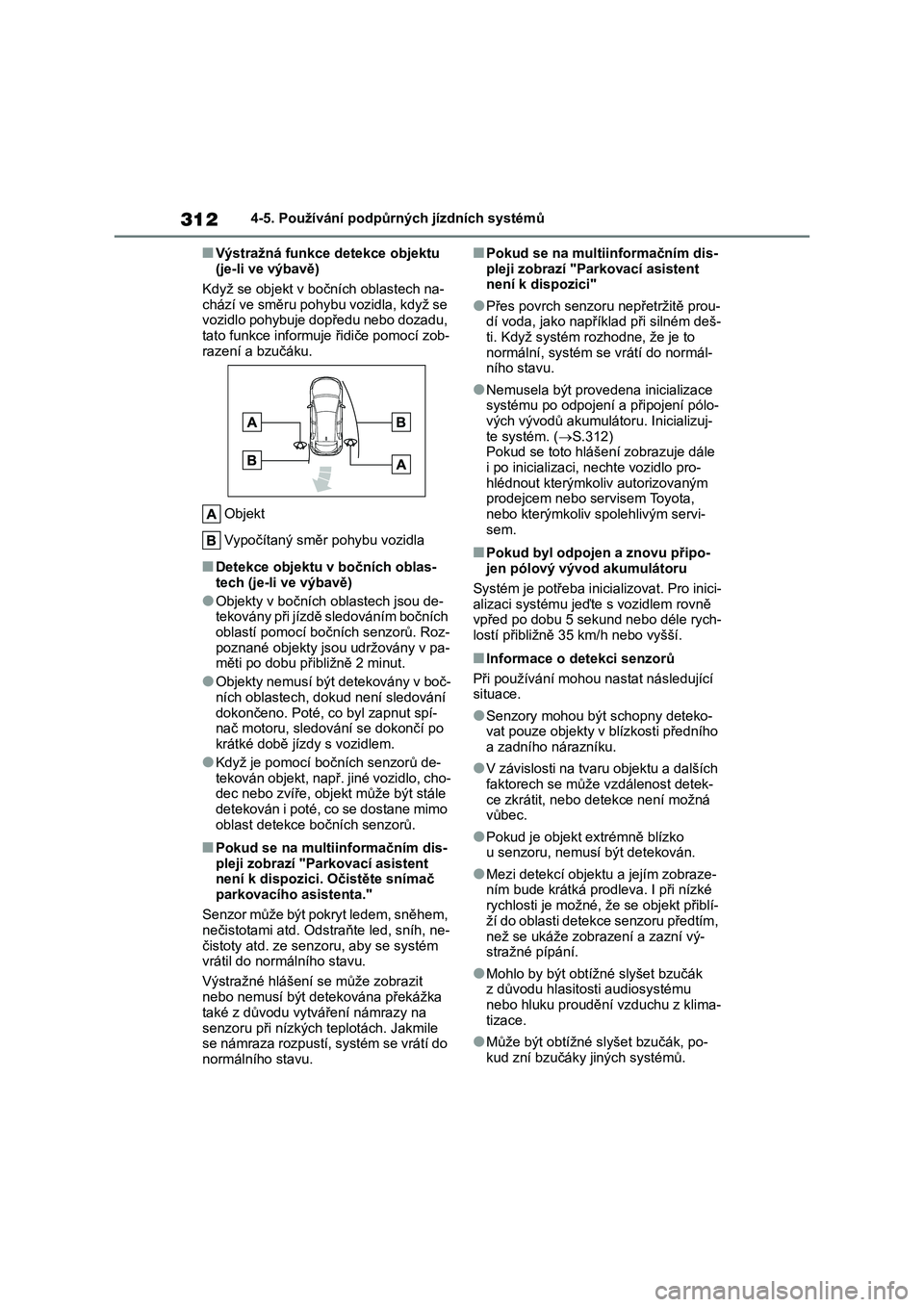

3124-5. Používání podpůrných jízdních systémů
■Výstražná funkce detekce objektu
(je-li ve výbavě)
Když se objekt v bočních oblastech na-
chází ve směru pohybu vozidla, když se
vozidlo pohybuje dopředu nebo dozadu, tato funkce informuje řidiče pomocí zob-
razení a bzučáku.
Objekt
Vypočítaný směr pohybu vozidla
■Detekce objektu v bočních oblas-
tech (je-li ve výbavě)
●Objekty v bočních oblastech jsou de-
tekovány při jízdě sledováním bočních oblastí pomocí boč ních senzorů. Roz-
poznané objekty js ou udržovány v pa-
měti po dobu př ibližně 2 minut.
●Objekty nemusí být detekovány v boč- ních oblastech, dokud není sledování
dokončeno. Poté, c o byl zapnut spí-
nač motoru, sledování se dokončí po krátké době jízd y s vozidlem.
●Když je pomocí bočních senzorů de-
tekován objekt, např. jiné vozidlo, cho-
dec nebo zvíře, obje kt může být stále detekován i poté, co se dostane mimo
oblast detekce bočních senzorů.
■Pokud se na multiinformačním dis-
pleji zobrazí "Parkovací asistent není k dispozici. Očistěte snímač
parkovacího asistenta."
Senzor může být pokryt ledem, sněhem, nečistotami atd. Odst raňte led, sníh, ne-
čistoty atd. ze senzoru, aby se systém
vrátil do normálního stavu.
Výstražné hlášení se může zobrazit
nebo nemusí být det ekována překážka
také z důvodu vytváření námrazy na
senzoru při nízkých teplotách. Jakmile se námraza rozpustí, systém se vrátí do
normálního stavu.
■Pokud se na multiinformačním dis-
pleji zobrazí "Par kovací asistent není k dispozici"
●Přes povrch senzor u nepřetržitě prou- dí voda, jako například při silném deš-
ti. Když systém r ozhodne, že je to
normální, systém se vrátí do normál- ního stavu.
●Nemusela být provedena inicializace systému po odpojení a připojení pólo-
vých vývodů akumuláto ru. Inicializuj-
te systém. ( S.312) Pokud se toto hláše ní zobrazuje dále
i po inicializaci, nechte vozidlo pro-
hlédnout kterýmkoliv autorizovaným prodejcem nebo servisem Toyota,
nebo kterýmkoliv sp olehlivým servi-
sem.
■Pokud byl odpojen a znovu připo- jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďt e s vozidlem rovně vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
■Informace o detekci senzorů
Při používání mohou nastat následující situace.
●Senzory mohou bý t schopny deteko- vat pouze objekty v blízkosti předního
a zadního nárazníku.
●V závislosti na tvaru objektu a dalších
faktorech se může vzdálenost detek-
ce zkrátit, nebo detekce není možná vůbec.
●Pokud je objekt extrémně blízko u senzoru, nemusí být detekován.
●Mezi detekcí objektu a jejím zobraze-ním bude krátká prodleva. I při nízké
rychlosti je možné, že se objekt přiblí-
ží do oblasti detekce senzoru předtím,
než se ukáže zobrazení a zazní vý- stražné pípání.
●Mohlo by být obtížné slyšet bzučák z důvodu hlasito sti audiosystému
nebo hluku proudění vzduchu z klima-
tizace.
●Může být obtížné s lyšet bzučák, po-
kud zní bzučáky jiných systémů.

329
4 4-5. Používání podpůrných jízdních systémů
Jízda
■Pokud byla PKSB v činnosti
Pokud je vozidlo zastaveno z důvodu
činnosti Podpůrné parkovací brzdy, Pod-
půrná parkovací brzda se vypne a roz-
svítí se indikátor vypnutí PKSB. Pokud
je Podpůrná parkovací brzda v činnosti
zbytečně, ovládání brzd může být zruše-
no sešlápnutím brzdového pedálu nebo
vyčkáním přibližně 2 sekundy, aby byl
automaticky zrušen. Pak může být vozi-
dlo ovládáno sešlápnutím plynového pe-
dálu.
■Opětovné zapnutí Podpůrné parko-
vací brzdy
Pro opětovné zapnutí Podpůrné parko-
vací brzdy, když je vypnuta z důvodu
činnosti PKSB, buď systém znovu za-
pněte (S.325) nebo vypněte spínač
motoru a pak ho zapněte zpět do ZA-
PNUTO. Kromě toho, pokud se objekt
již nenachází ve směru jízdy vozidla,
nebo pokud se směr jízdy vozidla změní
(např., když změníte směr z jízdy vpřed
na couvání nebo z couvání na jízdu
vpřed), systém se automaticky znovu
zapne.
■Pokud je na multiinformačním dis-
pleji zobrazeno "Podpůrná parko-
vací brzda není dostupná"
a indikátor vypnutí PKSB bliká
●Pokud se zobrazí toto hlášení, senzor
na předním nebo zadním nárazníku
může být zašpiněn. Očistěte senzory
a oblast v jejich okolí na náraznících.
■Pokud je na multiinformačním dis-
pleji zobrazeno "Asistent parkovací
brzdy není k dispozici" a "Parkova-
cí asistent není k dispozici. Očistě-
te snímač parkovacího asistenta."
a indikátor vypnutí PKSB bliká
●Senzor může být pokryt ledem, sně-
hem, nečistotami atd. Odstraňte led,
sníh, nečistoty atd. ze senzoru, aby se
systém vrátil do normálního stavu. Po-
kud se toto hlášení zobrazuje dále i po
očištění senzoru, nebo se zobrazí,
ačkoliv je senzor čistý, nechte vozidlo
zkontrolovat kterýmkoliv autorizova-
ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servi-
sem.
●Senzor může být zamrzlý. Jakmile se
námraza rozpustí, systém se vrátí do
normálního stavu.
●Přes povrch senzoru nepřetržitě prou-
dí voda, jako například při silném deš-
ti. Když systém rozhodne, že je to
normální, systém se vrátí do normál-
ního stavu.
■Pokud byl odpojen a znovu připo-
jen pólový vývod akumulátoru
Systém je potřeba inicializovat. Pro inici-
alizaci systému jeďte s vozidlem rovně
vpřed po dobu 5 sekund nebo déle rych-
lostí přibližně 35 km/h nebo vyšší.
