2022 TOYOTA COROLLA HATCHBACK servis

201
4
4-2. Jízdní postupy
Jízda
■Když se parkovací brzda automatic-
ky zabrzdí, zatím co systém přidr- žuje brzdy
Pro uvolnění parkovac í brzdy proveďte
některou z následujících činností:
●Sešlápněte plynový pedál. (Parkova-
cí brzda nebude automaticky uvolně- na, pokud není zapn ut bezpečnostní
pás.)
●Ovládejte spínač parkovací brzdy se
sešlápnutým brzdovým pedálem.
Ujistěte se, že indikátor parkovací brzdy zhasne. ( S.196)
■Kdy je nezbytná prohlídka u které-
hokoliv autorizovaného prodejce
nebo servis Toyota, nebo v kterém- koliv spolehlivém servisu
Když se indikátor poho tovostního stavu
přidržení brzdy (zelený) nerozsvítí, i když je stisknut spí nač přidržení brzdy
při splněných provozních podmínkách
systému přidržení brzdy, systém může mít poruchu. Nechte vozidlo prohléd-
nout u kteréhokoliv autorizovaného pro-
dejce nebo v servisu Toyota, nebo v kterémkoliv spolehlivém servisu.
■Pokud se na multiinformačním dis-
pleji je zobrazí "Porucha funkce au-
tomatické ruční brzdy. Sešlápněte brzdu pro deaktivaci. Navštivte
svého prodejce." nebo "Porucha
automatické ruční brzdy. Navštivte svého prodejce."
Systém může mít poruchu. Nechte vozi-
dlo prohlédnout kterýmkoliv autorizova- ným prodejcem nebo servisem Toyota,
nebo kterýmkoliv spolehlivým servisem.
■Výstražná hlášení a bzučáky
Výstražná hlášení a bzučáky se použí-
vají k signalizaci por uchy systému nebo jako informace pro ř idiče, že je potřeba
dávat pozor. Pokud se na multiinformač-
ním displeji zobrazí výstražné hlášení, přečtěte si hlášení a postupujte podle
pokynů.
■Pokud indikátor činnosti přidržení
brzdy bliká
 S.519
VÝSTRAHA
■Když je vozidlo na prudkém
svahu
Když používáte syst ém přidržení brz- dy na prudkém svahu, buďte opatrní.
Funkce přidržení brzdy v takovém pří-
padě nemusí vozidlo udržet.
■Když zastavujete na kluzké vo-
zovce
Systém nemůže vozidlo zastavit, když schopnost adheze pneumatik byla
překročena. Nepoužívejte tento sys-
tém, když zastavuj ete na kluzké vo- zovce.
UPOZORNĚNÍ
■Když vozidlo parkujete
Systém přidržení brzdy není určen
pro použití při parkování vozidla na
delší dobu. Vypnutí spínače motoru, zatím co systém přidržuje brzdu,
může brzdu uvolnit, což by mohlo
způsobit rozjetí vozidla. Když ovládá-
te spínač motoru, s ešlápněte brzdo- vý pedál, přesuňte ř adicí páku do P
(Multidrive) nebo N (manuální převo-
dovka) a zabrzděte parkovací brzdu.

215
4
4-3. Ovládání světel a stěračů
Jízda
■Senzor dešťových kapek (vozidla
se stěrači čelního skla se senzorem deště)
●Senzor dešťových kapek vyhodnocuje množství dešťových kapek.
Používá se optický senzor. Ten nemu-
sí fungovat správně, když sluneční světlo při východu nebo západu slun-
ce dopadá přerušovaně na čelní sklo,
nebo na čelním skl e uvízne hmyz atd.
●Pokud jsou stěrače přepnuty do reži-
mu AUTO, když je spínač motoru v ZAPNUTO, stěrače provedou jedno
setření, aby ukázaly, že je aktivován
režim AUTO.
●Pokud je tep lota senzoru dešťových
kapek 85 °C nebo vyšší, nebo -15 °C nebo nižší, automatická činnost ne-
musí fungovat. V tom případě ovládej-
te stěrače v jakémkoliv jiném režimu, než v režimu AUTO.
■Pokud nestříká kapalina ostřikova-
čů čelního skla
Zkontrolujte, zda tr ysky ostřikovačů ne- jsou ucpané, pokud je v nádržce kapali-
ny ostřikovačů dos tatek kapaliny.
■Když byl motor nouzově vypnut při
jízdě
Pokud jsou stěrače če lního skla v čin-
nosti, když je motor vypnut, stěrače čel-
ního skla budou stírat vysokou rychlostí. Poté, co je vozidlo zastaveno, činnost
se vrátí do normálu, když je spínač mo-
toru zapnut do ZAPNUTO, nebo se čin-
nost zastaví, když js ou otevřeny dveře řidiče.
VÝSTRAHA
■Výstraha týkající se použití stěra-
čů čelního skla v režimu AUTO
(vozidla vybavená stěrači čelního skla se senzorem deště)
Stěrače čelního skla se mohou v reži-
mu AUTO neočekáva ně uvést do čin- nosti, pokud se někdo dotkne senzoru
nebo je čelní sklo vystaveno vibracím.
Dejte pozor, aby vaše prsty (nebo
něco jiného) nebyly zachyceny stěrači čelního skla.
■Výstraha týkající se použití kapa-liny ostřikovačů
Když je chladno, nepoužívejte kapali-
nu ostřikova čů, dokud se čelní sklo nezahřeje. Kapali na může na čelním
skle namrzat a způsobit špatnou vidi-
telnost. To může vést k nehodě s ná- sledky smrtelných nebo vážných
zranění.
UPOZORNĚNÍ
■Když z trysky nestříká kapalina
ostřikovačů
Pokud budete přitahovat páčku k sobě
a nepřetržitě ji drže t, může dojít k po- škození čerpadla k apaliny ostřikovačů.
■Když se tryska ucpe
V tom případě kontaktujte kteréhoko-
liv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spoleh- livý servis.
Nepokoušejte se je čistit jehlou nebo
jiným předmětem. Tryska se tím po- škodí.

2164-3. Ovládání světel a stěračů
*: Je-li ve výbavě
Ovládáním spínače se spou-
ští zadní stěrač následovně:
1 Přerušovaný chod stěrače
okna
2 Normální chod stěrače okna
3 Ostřik/setření
Zatlačením páčky se spustí stěrač a os-
třikovač.
Stěrač po ostřiku os třikovače automatic-
ky vykoná několik setření.
■Stěrač a ostřikovač zadního okna je
možné ovládat, když
Spínač motoru je v ZAPNUTO.
■Pokud nestříká kapalina ostřikova-
čů čelního skla
Zkontrolujte, zda tr yska ostřikovače není ucpaná, pokud je v nádržce kapaliny os-
třikovačů čelního skla dostatek kapaliny.
■Funkce zastavení stěrače zadního
okna s vazbou na otevření zadních dveří
Když je stěrač zadního okna v činnosti,
pokud jsou otevřeny zadní dveře, když je vozidlo zastaveno, činnost stěrače
zadního okna bude za stavena, aby se
zabránilo postříkání o sob v blízkosti vo- zidla vodou od stěrač e. Když se zadní
dveře zavřou, činnost stěrače se obnoví.
Stěrač a ostřikovač zad-
ního okna*
Ovládáním páčky se spustí stě-
rač zadního okna nebo ostřiko-
vač.
UPOZORNĚNÍ
■Když je zadní okno suché
Nepoužívejte stěra č, protože by to
mohlo poškodit zadní okno.
Pokyny pro ovládání
UPOZORNĚNÍ
■Když je prázdná nádržka kapaliny ostřikovačů
Nezapínejte tento sp ínač nepřetržitě, protože čerpadlo k apaliny ostřikovačů
se může přehřát.
■Když se tryska ucpe
V tom případě kontaktujte kteréhokoliv autorizovaného prodejce nebo servis
Toyota, nebo kt erýkoliv spolehlivý servis.
Nepokoušejte se je čistit jehlou nebo ji- ným předmětem. Tryska se tím poškodí.

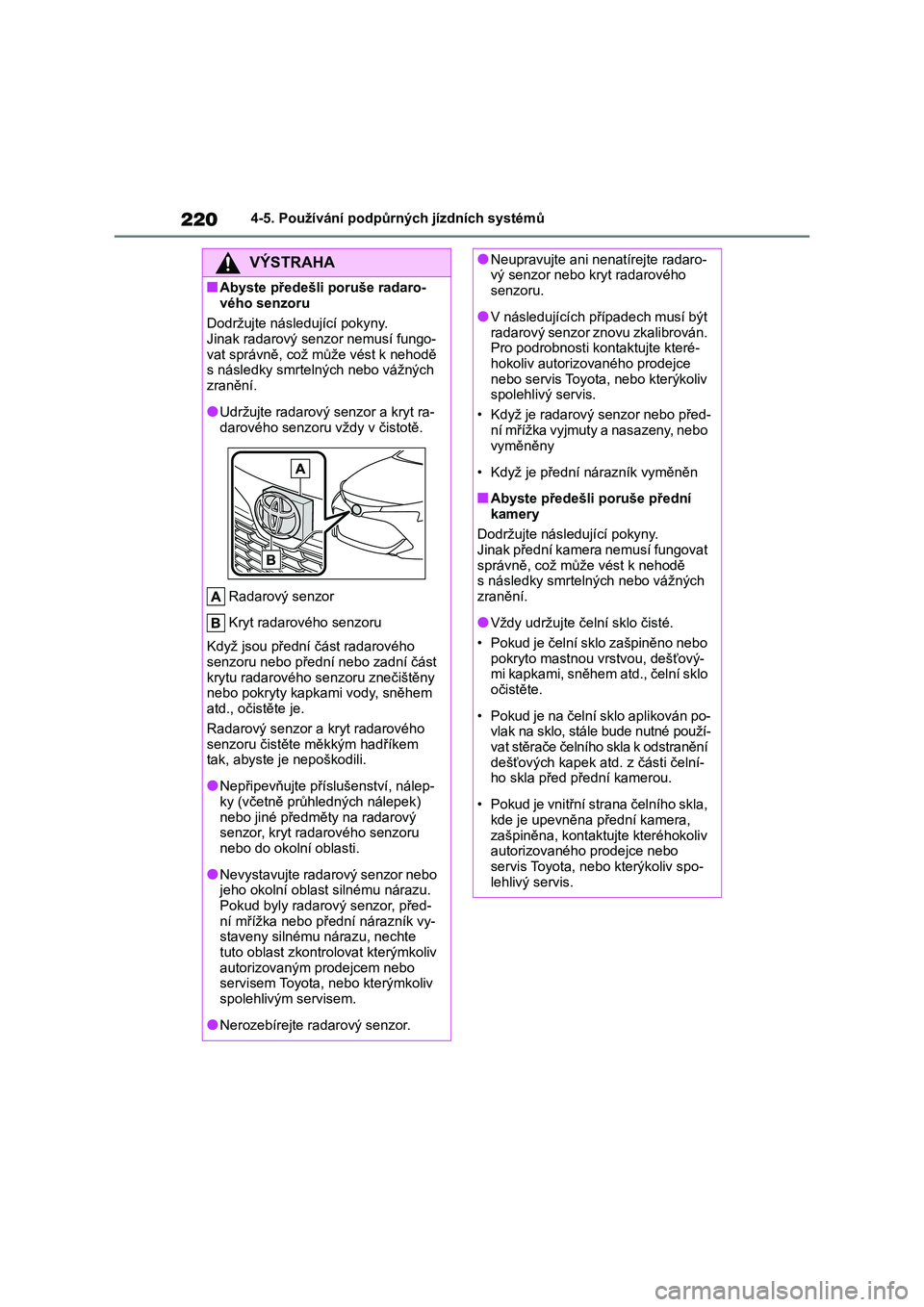

2204-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Abyste předešli poruše radaro-
vého senzoru
Dodržujte následující pokyny. Jinak radarový senzor nemusí fungo-
vat správně, což může vést k nehodě
s následky smrteln ých nebo vážných zranění.
●Udržujte radarový senzor a kryt ra-
darového senzoru vždy v čistotě.
Radarový senzor
Kryt radarového senzoru
Když jsou přední část radarového
senzoru nebo přední nebo zadní část
krytu radarového s enzoru znečištěny nebo pokryty kapkami vody, sněhem
atd., očistěte je.
Radarový senzor a kryt radarového senzoru čistěte měkkým hadříkem
tak, abyste je nepoškodili.
●Nepřipevňujte příslušenství, nálep-
ky (včetně průhledných nálepek)
nebo jiné předměty na radarový senzor, kryt radarového senzoru
nebo do okolní oblasti.
●Nevystavujte radarový senzor nebo
jeho okolní oblast silnému nárazu.
Pokud byly radarový senzor, před- ní mřížka nebo přední nárazník vy-
staveny silnému nárazu, nechte
tuto oblast zkontrolovat kterýmkoliv autorizovaným prodejcem nebo
servisem Toyota, nebo kterýmkoliv
spolehlivým servisem.
●Nerozebíre jte radarový senzor.
●Neupravujte ani nenatírejte radaro- vý senzor nebo kryt radarového
senzoru.
●V následujících případech musí být
radarový senzor znovu zkalibrován.
Pro podrobnosti kontaktujte které- hokoliv autorizovaného prodejce
nebo servis Toyota, nebo kterýkoliv
spolehlivý servis.
• Když je radarový senzor nebo před-
ní mřížka vyjmuty a nasazeny, nebo
vyměněny
• Když je přední nárazník vyměněn
■Abyste předešli poruše přední
kamery
Dodržujte následující pokyny. Jinak přední kamera nemusí fungovat
správně, což může vést k nehodě
s následky smrtelných nebo vážných zranění.
●Vždy udržujte če lní sklo čisté.
• Pokud je čelní sklo zašpiněno nebo
pokryto mastnou vrstvou, dešťový-
mi kapkami, sněhem atd., čelní sklo očistěte.
• Pokud je na čelní sklo aplikován po- vlak na sklo, stále bude nutné použí-
vat stěrače čelního skla k odstranění
dešťových kapek atd. z části čelní- ho skla před přední kamerou.
• Pokud je vnitřní strana čelního skla, kde je upevněna přední kamera,
zašpiněna, kontaktujte kteréhokoliv
autorizovaného prodejce nebo servis Toyota, nebo kterýkoliv spo-
lehlivý servis.

221
4
4-5. Používání podpůrných jízdních systémů
Jízda
VÝSTRAHA
●Nepřipevňujte předměty, jako jsou
nálepky, průhledné nálepky atd., na
vnější stranu čelního skla před přední kamerou (šedá oblast na ob-
rázku).
Od horního okraje čelního skla do
přibližně 1 cm pod spodní okraj
přední kamery
Přibližně 20 cm ( přibližně 10 cm
vpravo a vlevo od středu přední kamery)
●Pokud je oblast če lního skla před přední kamerou zamlžená nebo po-
kryta orosením nebo námrazou, po-
užijte odmlžování čelního skla, abyste odstranili zamlžení, orosení
nebo námrazu. ( S.422, 428)
●Pokud nelze řádně odstranit dešťo-
vé kapky z oblasti čelního skla před
přední kamerou pomocí stěračů čelního skla, vyměň te gumičku stě-
rače nebo lištu stěrače.
●Nelepte tónovací fólie na čelní sklo.
●Vyměňte čelní skl o, pokud je sklo poškozené nebo prasklé.
Po výměně čelního skla musí být
přední kamera znovu zkalibrována. Pro podrobnosti kontaktujte které-
hokoliv autorizovaného prodejce
nebo servis Toyota , nebo kterýkoliv spolehlivý servis.
●Zabraňte kontaktu tekutin s přední kamerou.
●Zabraňte tomu, aby do přední ka-mery svítila jasná světla.
●Nezašpiňte ani nepoškoďte přední kameru.
Když čistíte vnitřní stranu čelního
skla, zabraňte konta ktu čističe skla s objektivem pře dní kamery. Také
se nedotýkejte objektivu.
Pokud je objektiv špinavý nebo po- škozený, kontaktujte kteréhokoliv
autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spo- lehlivý servis.
●Nevystavujte přední kameru silné-mu nárazu.
●Neměňte montážní polohu nebo směr přední kamery, ani ji neodstra-
ňujte.
●Nerozebírejte přední kameru.
●Neupravujte žádné součásti vozidla v okolí přední kame ry (vnitřní zpět-
né zrcátko atd.) nebo stropu.
●Nepřipevňujte žádn é příslušenství,
které může překážet přední kameře
na kapotu, přední mřížku nebo přední nárazník. Pro podrobnosti
kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
●Pokud je na střech u připevňováno surfovací prkno nebo jiný dlouhý
předmět, ujistěte se, že nebude
překážet přední kameře.
●Neupravujte světlomety ani jiná
světla.

229
4 4-5. Používání podpůrných jízdních systémů
Jízda
■Pokud se na multiinformačním displeji zobrazí výstražné hlášení
Systém může být dočasně nedostupný nebo může mít systém poruchu.
●V následujících situacích proveďte činnosti uvedené v tabulce. Když jsou deteko-
vány normální provozní podmínky, hlášení zmizí a systém bude funkční.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
●V následujících situacích, pokud se situace změní (nebo vozidlo nějakou dobu jede)
a jsou detekovány normální provozní podmínky, hlášení zmizí a systém bude fun-
govat.
Pokud hlášení nezmizí, kontaktujte kteréhokoliv autorizovaného prodejce nebo
servis Toyota, nebo kterýkoliv spolehlivý servis.
• Když je teplota v okolí radarového senzoru mimo provozní rozsah, např., když je
vozidlo na slunci nebo v extrémně chladném prostředí
• Když přední kamera nemůže detekovat objekty před vozidlem, např., když jedete
ve tmě, sněhu nebo mlze, nebo když do přední kamery svítí jasná světla
SituaceČinnosti
Když je oblast kolem senzoru pokryta ne-
čistotami, vlhkostí (zamlžení, pokrytí kon-
denzací, ledem atd.) nebo jinými
materiályAbyste očistili část čelního skla před
přední kamerou, použijte stěrače čelního
skla nebo odmlžování čelního skla systé-
mu klimatizace (S.422, 428).
Když je teplota v okolí přední kamery
mimo provozní rozsah, např., když je vo-
zidlo na slunci nebo v extrémně chlad-
ném prostředí
Pokud je přední kamera horká, např. po
parkování na slunečném místě, použijte
systém klimatizace, abyste snížili teplotu
v okolí přední kamery.
Pokud byla použita sluneční clona, když
bylo vozidlo zaparkováno, v závislosti na
jejím typu, sluneční světlo odražené od
povrchu sluneční clony může způsobit,
že teplota přední kamery bude nadměrně
vysoká.
Pokud je přední kamera studená, např.
po parkování v extrémně chladném pro-
středí, použijte systém klimatizace, abys-
te zvýšili teplotu v okolí přední kamery.
Pokud je oblast pře přední kamerou za-
kryta, např., když je otevřena kapota
nebo je na část čelního skla před přední
kamerou nalepena nálepka.
Zavřete kapotu, odstraňte nálepku atd.,
abyste překážku odstranili.

2384-5. Používání podpůrných jízdních systémů
VÝSTRAHA
■Před použitím systému LTA
●Nespoléhejte se výhradně na sys-
tém LTA. Systém LTA neřídí auto- maticky vozidlo ani nesnižuje
stupeň pozornosti, která musí být
věnována oblasti před vozidlem. Řidič musí vždy převzít plnou odpo-
vědnost za bezpečnost jízdy tím, že
věnuje pozornost okolním podmín-
kám a ovládá vola nt, aby upravil směr jízdy vozidla. Řidič musí také
dělat adekvátní pře stávky, když je
unaven, např. při jí zdách trvajících delší dobu.
●Nedodržení příslušných činností při jízdě a nepozornost by mohly vést
k nehodě s následky smrtelných
nebo vážných zranění.
●Když systém LTA n epoužíváte, po-
užijte spínač LTA, abyste systém vypnuli.
■Situace nevhodné pro systém LTA
V následujících situacích použijte spí-
nač LTA, abyste systém vypnuli. Jinak to může vést k nehodě s následkem
smrtelného nebo vážného zranění.
●Vozidlo jede po povrchu vozovky,
který je kluzký z důvodu deště, na-
padaného sněhu, námrazy atd.
●Vozidlo jede po zasněžené silnici.
●Bílé (žluté) čáry jsou obtížně viditel-
né z důvodu deště, sněžení, mlhy,
prachu atd.
●Vozidlo jede v dočasném jízdním
pruhu nebo omezeném jízdním pru- hu z důvodu stavebních prací.
●Vozidlo jede ve stavební zóně.
●Je použito rezervní kolo, sněhové
řetězy atd.
●Když jsou pneumatiky nadměrně opotřebené, nebo když je tlak huš-
tění pneumatik nízký.
●Když jsou namontovány pneumatiky
jiných než předepsaných rozměrů.
●Vozidlo jede v jízdních pruzích ji-
ných než na rychlo stních silnicích
nebo dálnicích.
●Když vaše vozidlo táhne přívěs
nebo při nouzovém tažení
■Jak předejít poruchám systému
LTA a chybným činnostem
●Neupravujte světlomety nebo ne-
lepte nálepky atd. na povrch světel.
●Neupravujte odpružení atd. Pokud
je nutná výměna odpružení atd.,
kontaktujte kteréhokoliv autorizova- ného prodejce nebo servis Toyota,
nebo kterýkoliv spolehlivý servis.
●Nemontujte nebo nepokládejte nic
na kapotu nebo mřížku. Nemontujte
také chránič mřížky (ochranné rámy atd.)
●Pokud čelního sklo vyžaduje opra-vy, kontaktujte kt eréhokoliv autori-
zovaného prodejce nebo servis
Toyota, nebo kterýkoliv spolehlivý servis.
■Podmínky, při kterých tyto funk-ce nemusí fungovat správně
V následujících sit uacích funkce ne-
musí fungovat správně a vozidlo může vybočit ze svého jízdního pru-
hu. Jezděte bezpeč ně, přičemž vždy
věnujte pozornost vašemu okolí a ovládejte volant, abyste upravili drá-
hu vozidla bez přehnaného spoléhá-
ní se na tyto funkce.

2464-5. Používání podpůrných jízdních systémů
■Výstraha při nedržení volantu
V následujících situac ích se na multiin- formačním displeji zobrazí výstražné
hlášení vyzývající řid iče, aby držel vo-
lant a symbol zobrazený na obrázku, aby řidiče varoval. Výstraha skončí,
když systém rozhodne, že řidič drží vo-
lant. Vždy držte své ruce na volantu, když používáte tent o systém, nezávisle
na výstrahách.
●Když systém rozhodne, že řidič nemá
při jízdě své ruce na volantu, když je
systém v činnosti
Pokud má řidič nadále své ruce mimo
volant, zazní bzučák, řidič je varován a funkce je dočasně zrušena. Tato vý-
straha funguje stejným způsobem také
tehdy, když řidič souvisle ovládá volant pouze zlehka.
●Když systém rozhodne, že vozidlo ne-může zatočit a místo toho vybočuje ze
svého jízdního pruhu při projíždění za-
táčky
V závislosti na stav u vozidla a podmín-
kách provozu nemus í výstraha fungo- vat. Také pokud systém rozhodne, že
vozidlo projíždí zat áčkou, výstraha se
objeví dříve než při jízdě rovným smě- rem.
●Když systém rozhodne, že řidič nemá při jízdě své ruce na volantu, když je
asistence volantu funkce asistence ří-
zení v činnosti
Pokud má řidič nadále ruce mimo volant
a asistence volantu je v činnosti, zazní
bzučák a řidič je varován. Při každém zaznění bzučáku se délka zvuku bzučá-
ku prodlužuje.
■Funkce varování před kličkováním
vozidla
Když systém rozhodne , že vozidlo klič-
kuje, když je v činnosti funkce upozorně-
ní na kličkování, zazní bzučák a na multiinformačním displeji se současně
zobrazí výstražné hlášení vyzývající řidi-
če, aby si odpočinul , a symbol zobraze- ný na obrázku.
V závislosti na vo zidle a podmínkách provozu nemusí výstraha fungovat
správně.
■Výstražné hlášení
Pokud se na mu ltiinformačním displeji
zobrazí následující výstražné hlášení a indikátor LTA svítí oranžově, postupuj-
te podle příslušného postupu pro řešení
problému. Pokud se zobrazí také jiné výstražné hlášení, řiď te se instrukcemi
zobrazenými na obrazovce.
●"Porucha LTA. Navštivte svého pro-
dejce."
Systém nemusí fungovat správně. Nechte vozidlo prohlédnout kterýmkoliv
autorizovaným prode jcem nebo servi-
sem Toyota, nebo kterýmkoliv spolehli- vým servisem.
●"LTA není k dispozici"
Systém je dočasně zrušen z důvodu po-
ruchy jiného senzoru než je přední ka-
mera. Vypněte syst ém LTA, počkejte chvíli, a pak systém LTA znovu zapněte.
●"LTA není při stávající rychlosti k dis-
pozici"
Tato funkce nemůže být použita, protože
rychlost vozidla překračuje provozní roz-
sah LTA. Jeďte pomaleji.
■Přizpůsobení
Nastavení funkcí m ůže být změněno.
( S.578)
