2022 TOYOTA COROLLA sensor

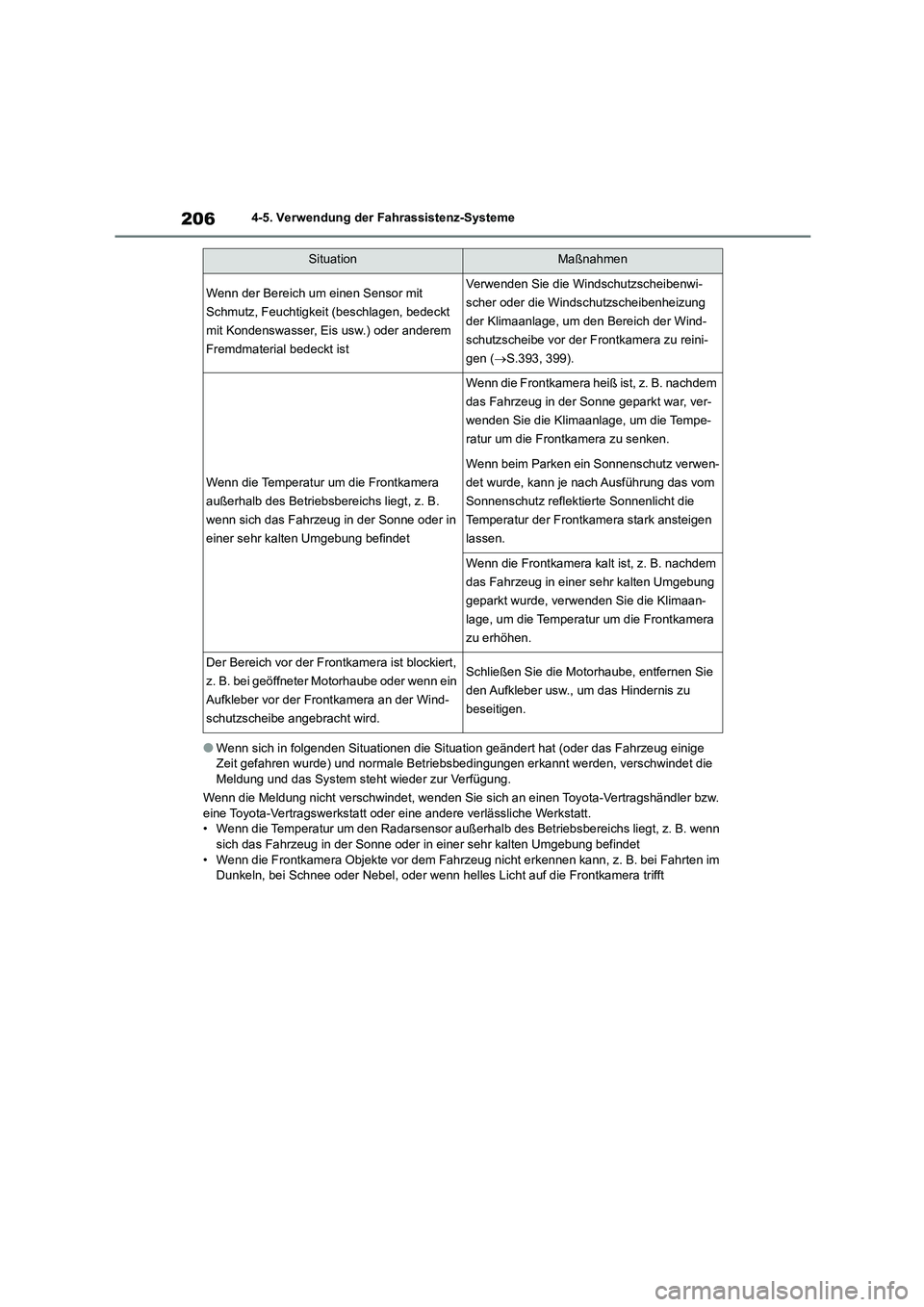

2064-5. Verwendung der Fahrassistenz-Systeme
●Wenn sich in folgenden Situationen die Situation geändert hat (oder das Fahrzeug einige Zeit gefahren wurde) und normale Betriebsbedingungen erkannt werden, verschwindet die
Meldung und das System steht wieder zur Verfügung.
Wenn die Meldung nicht verschwindet, wenden Sie sich an einen Toyota-Vertragshändler bzw.
eine Toyota-Vertragswerkstatt oder eine andere verlässliche Werkstatt. • Wenn die Temperatur um den Radarsensor außerhal b des Betriebsbereichs liegt, z. B. wenn
sich das Fahrzeug in der Sonne oder in einer sehr kalten Umgebung befindet
• Wenn die Frontkamera Objekte vor dem Fahrzeug nicht erkennen kann, z. B. bei Fahrten im Dunkeln, bei Schnee oder Nebel, oder wenn helles Licht auf die Frontkamera trifft
SituationMaßnahmen
Wenn der Bereich um einen Sensor mit
Schmutz, Feuchtigkeit (beschlagen, bedeckt
mit Kondenswasser, Eis usw.) oder anderem
Fremdmaterial bedeckt ist
Verwenden Sie die Windschutzscheibenwi-
scher oder die Wind schutzscheibenheizung
der Klimaanlage, um den Bereich der Wind-
schutzscheibe vor der Frontkamera zu reini-
gen ( S.393, 399).
Wenn die Temperatur um die Frontkamera
außerhalb des Betriebsbereichs liegt, z. B.
wenn sich das Fahrzeug in der Sonne oder in
einer sehr kalten Umgebung befindet
Wenn die Frontkamera heiß ist, z. B. nachdem
das Fahrzeug in der Sonne geparkt war, ver-
wenden Sie die Klimaanlage, um die Tempe-
ratur um die Frontkamera zu senken.
Wenn beim Parken ein Sonnenschutz verwen-
det wurde, kann je nach Ausführung das vom
Sonnenschutz reflektierte Sonnenlicht die
Temperatur der Frontkamera stark ansteigen
lassen.
Wenn die Frontkamera kalt ist, z. B. nachdem
das Fahrzeug in einer sehr kalten Umgebung
geparkt wurde, verwenden Sie die Klimaan-
lage, um die Temperatur um die Frontkamera
zu erhöhen.
Der Bereich vor der Frontkamera ist blockiert,
z. B. bei geöffneter Motorhaube oder wenn ein
Aufkleber vor der Frontkamera an der Wind-
schutzscheibe angebracht wird.
Schließen Sie die Motorhaube, entfernen Sie
den Aufkleber usw., um das Hindernis zu
beseitigen.

207
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
*: Je nach Ausstattung
Das System kann Folgendes erkennen:
 Fahrzeuge
 Fahrradfahrer
 Fußgänger
■Pre-Crash-Warnung
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion hoch ist, ertönt ein Summer und es
wird eine Warnmeldung auf der
Multi-Informationsanzeige angezeigt,
um den Fahrer dringend zu einem Aus-
weichmanöver aufzufordern.
■Pre-Crash-Bremsassistent
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion hoch ist, wendet das System ent-
sprechend der Stärke, mit der das
Bremspedal betätigt wird, eine größere
Bremskraft auf.
■Pre-Crash-Bremsfunktion
Wenn das System feststellt, dass die
Wahrscheinlichkeit einer Frontalkolli-
sion extrem hoch ist, werden die Brem-
sen automatisch betätigt, um das
Vermeiden der Kollision zu unterstüt-
zen oder die Einwirkung des Aufpralls
zu mindern.
PCS (Pre-Crash-Sicher-
heitssystem)*
Das Pre-Crash-Sicherheitssystem
verwendet einen Radarsensor und
eine Frontkamera zur Erfassung
von Objekten ( S.210) vor Ihrem
Fahrzeug. Wenn das System fest-
stellt, dass die Wahrscheinlichkeit
einer Frontalkollision mit einem
Objekt hoch ist, wird eine War-
nung aktiviert, die den Fahrer drin-
gend zu einem Ausweichmanöver
auffordert, und der mögliche
Bremsdruck wird verstärkt, um
den Fahrer beim Vermeiden der
Kollision zu unterstützen. Wenn
das System feststellt, dass die
Wahrscheinlichkeit einer Frontal-
kollision mit einem Objekt extrem
hoch ist, werden die Bremsen
automatisch betätigt, um das Ver-
meiden der Kollision zu unterstüt-
zen oder die Einwirkung des
Aufpralls zu mindern.
Das Pre-Crash-Sicherheitssystem
kann deaktiviert/aktiviert und der
Warnzeitpunkt geändert werden.
( S.209)
Erfassbare Objekte
Systemfunktionen

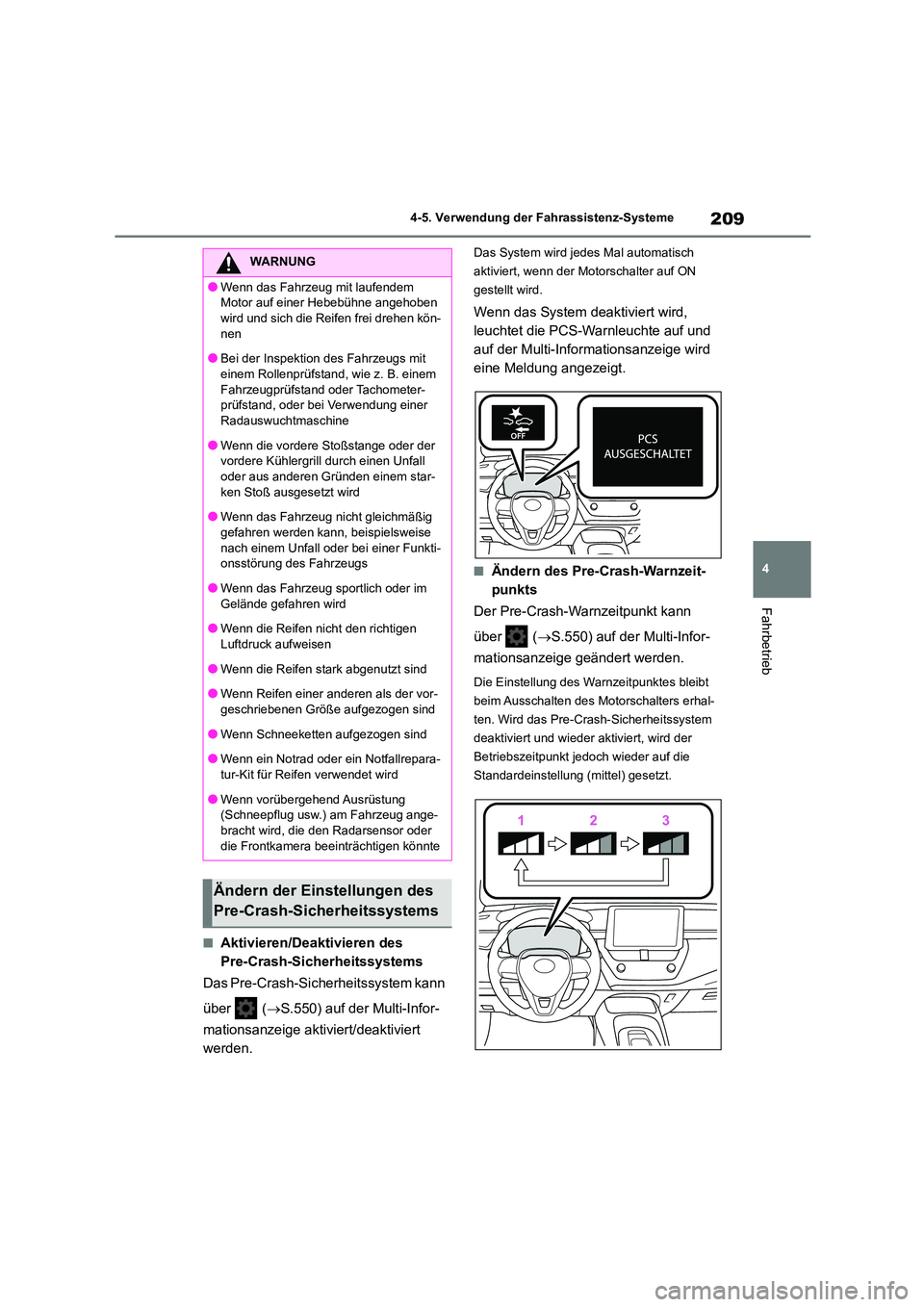

209
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
■Aktivieren/Deaktivieren des
Pre-Crash-Sicherheitssystems
Das Pre-Crash-Sicherheitssystem kann
über ( S.550) auf der Multi-Infor-
mationsanzeige aktiviert/deaktiviert
werden.
Das System wird jedes Mal automatisch
aktiviert, wenn der Motorschalter auf ON
gestellt wird.
Wenn das System deaktiviert wird,
leuchtet die PCS-Warnleuchte auf und
auf der Multi-Informationsanzeige wird
eine Meldung angezeigt.
■Ändern des Pre-Crash-Warnzeit-
punkts
Der Pre-Crash-Warnzeitpunkt kann
über ( S.550) auf der Multi-Infor-
mationsanzeige geändert werden.
Die Einstellung des Warnzeitpunktes bleibt
beim Ausschalten des Motorschalters erhal-
ten. Wird das Pre-Crash-Sicherheitssystem
deaktiviert und wieder aktiviert, wird der
Betriebszeitpunkt jedoch wieder auf die
Standardeinstellung (mittel) gesetzt.
WARNUNG
●Wenn das Fahrzeug mit laufendem
Motor auf einer Hebebühne angehoben
wird und sich die Reifen frei drehen kön- nen
●Bei der Inspektion des Fahrzeugs mit
einem Rollenprüfstand, wie z. B. einem Fahrzeugprüfstand oder Tachometer-
prüfstand, oder bei Verwendung einer
Radauswuchtmaschine
●Wenn die vordere Stoßstange oder der
vordere Kühlergrill durch einen Unfall
oder aus anderen Gründen einem star- ken Stoß ausgesetzt wird
●Wenn das Fahrzeug nicht gleichmäßig
gefahren werden kann, beispielsweise nach einem Unfall oder bei einer Funkti-
onsstörung des Fahrzeugs
●Wenn das Fahrzeug sportlich oder im Gelände gefahren wird
●Wenn die Reifen nicht den richtigen
Luftdruck aufweisen
●Wenn die Reifen stark abgenutzt sind
●Wenn Reifen einer anderen als der vor-
geschriebenen Größe aufgezogen sind
●Wenn Schneeketten aufgezogen sind
●Wenn ein Notrad oder ein Notfallrepara-
tur-Kit für Reifen verwendet wird
●Wenn vorübergehend Ausrüstung (Schneepflug usw.) am Fahrzeug ange-
bracht wird, die den Radarsensor oder
die Frontkamera beeinträchtigen könnte
Ändern der Einstellungen des
Pre-Crash-Sicherheitssystems

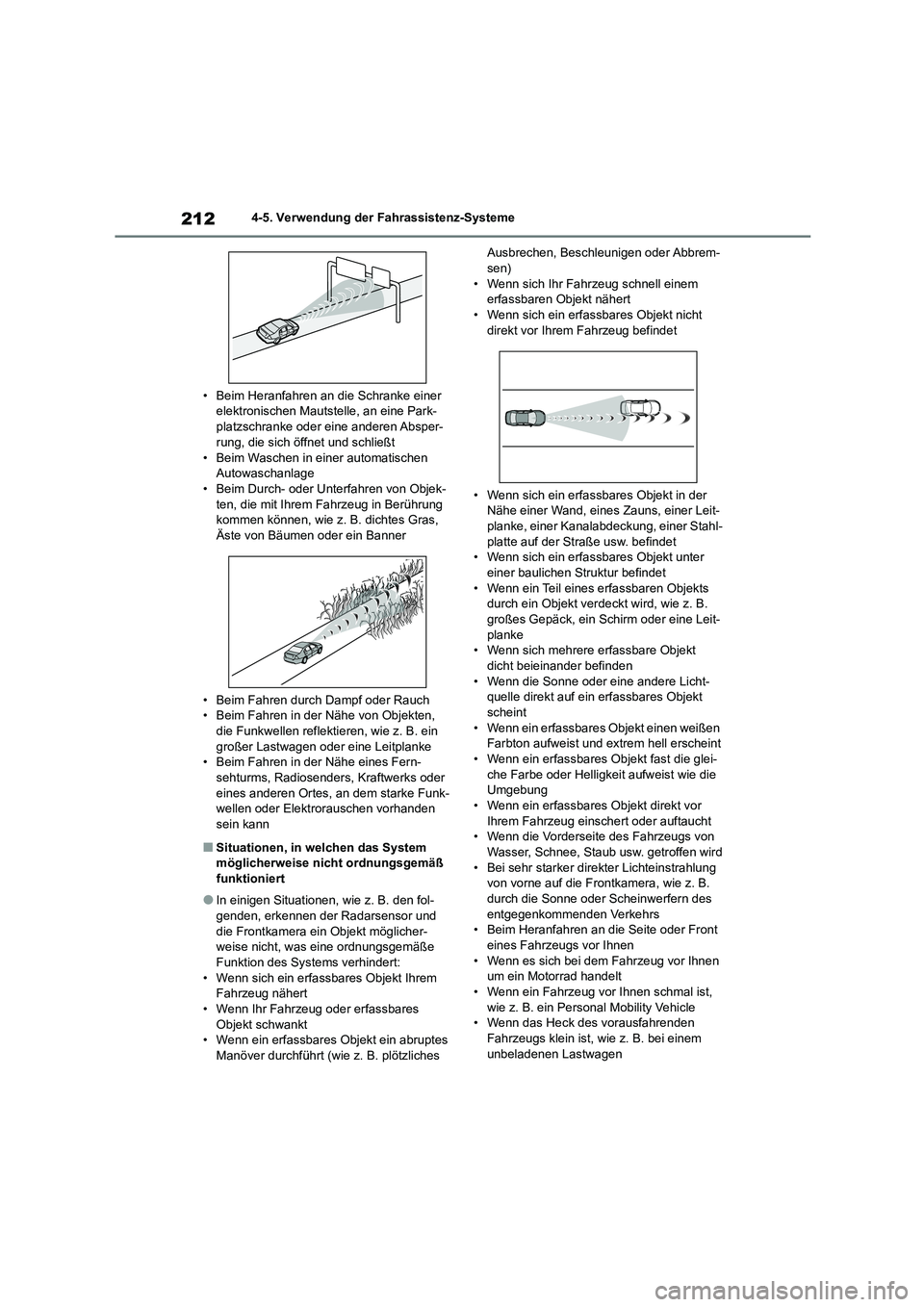

2124-5. Verwendung der Fahrassistenz-Systeme
• Beim Heranfahren an die Schranke einer elektronischen Mautstelle, an eine Park-
platzschranke oder eine anderen Absper-
rung, die sich öffnet und schließt
• Beim Waschen in einer automatischen Autowaschanlage
• Beim Durch- oder Unterfahren von Objek-
ten, die mit Ihrem Fahrzeug in Berührung kommen können, wie z. B. dichtes Gras,
Äste von Bäumen oder ein Banner
• Beim Fahren durch Dampf oder Rauch
• Beim Fahren in der Nähe von Objekten,
die Funkwellen reflektieren, wie z. B. ein großer Lastwagen oder eine Leitplanke
• Beim Fahren in der Nähe eines Fern-
sehturms, Radiosenders, Kraftwerks oder eines anderen Ortes, an dem starke Funk-
wellen oder Elektrorauschen vorhanden
sein kann
■Situationen, in welchen das System möglicherweise nicht ordnungsgemäß
funktioniert
●In einigen Situationen, wie z. B. den fol-
genden, erkennen der Radarsensor und
die Frontkamera ein Objekt möglicher- weise nicht, was eine ordnungsgemäße
Funktion des Systems verhindert:
• Wenn sich ein erfassbares Objekt Ihrem Fahrzeug nähert
• Wenn Ihr Fahrzeug oder erfassbares
Objekt schwankt • Wenn ein erfassbares Objekt ein abruptes
Manöver durchführt (wie z. B. plötzliches
Ausbrechen, Beschleunigen oder Abbrem- sen)
• Wenn sich Ihr Fahrzeug schnell einem
erfassbaren Objekt nähert • Wenn sich ein erfassbares Objekt nicht
direkt vor Ihrem Fahrzeug befindet
• Wenn sich ein erfassbares Objekt in der Nähe einer Wand, eines Zauns, einer Leit-
planke, einer Kanalabdeckung, einer Stahl-
platte auf der Straße usw. befindet • Wenn sich ein erfassbares Objekt unter
einer baulichen Struktur befindet
• Wenn ein Teil eines erfassbaren Objekts durch ein Objekt verdeckt wird, wie z. B.
großes Gepäck, ein Sc hirm oder eine Leit-
planke • Wenn sich mehrere erfassbare Objekt
dicht beieinander befinden
• Wenn die Sonne oder eine andere Licht- quelle direkt auf ein erfassbares Objekt
scheint
• Wenn ein erfassbares Objekt einen weißen Farbton aufweist und extrem hell erscheint
• Wenn ein erfassbares Objekt fast die glei-
che Farbe oder Helligkeit aufweist wie die Umgebung
• Wenn ein erfassbares Objekt direkt vor
Ihrem Fahrzeug einschert oder auftaucht • Wenn die Vorderseite des Fahrzeugs von
Wasser, Schnee, Staub usw. getroffen wird
• Bei sehr starker direkter Lichteinstrahlung von vorne auf die Frontkamera, wie z. B.
durch die Sonne oder Scheinwerfern des
entgegenkommenden Verkehrs • Beim Heranfahren an die Seite oder Front
eines Fahrzeugs vor Ihnen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Motorrad handelt
• Wenn ein Fahrzeug vor Ihnen schmal ist,
wie z. B. ein Personal Mobility Vehicle • Wenn das Heck des vorausfahrenden
Fahrzeugs klein ist, wie z. B. bei einem
unbeladenen Lastwagen

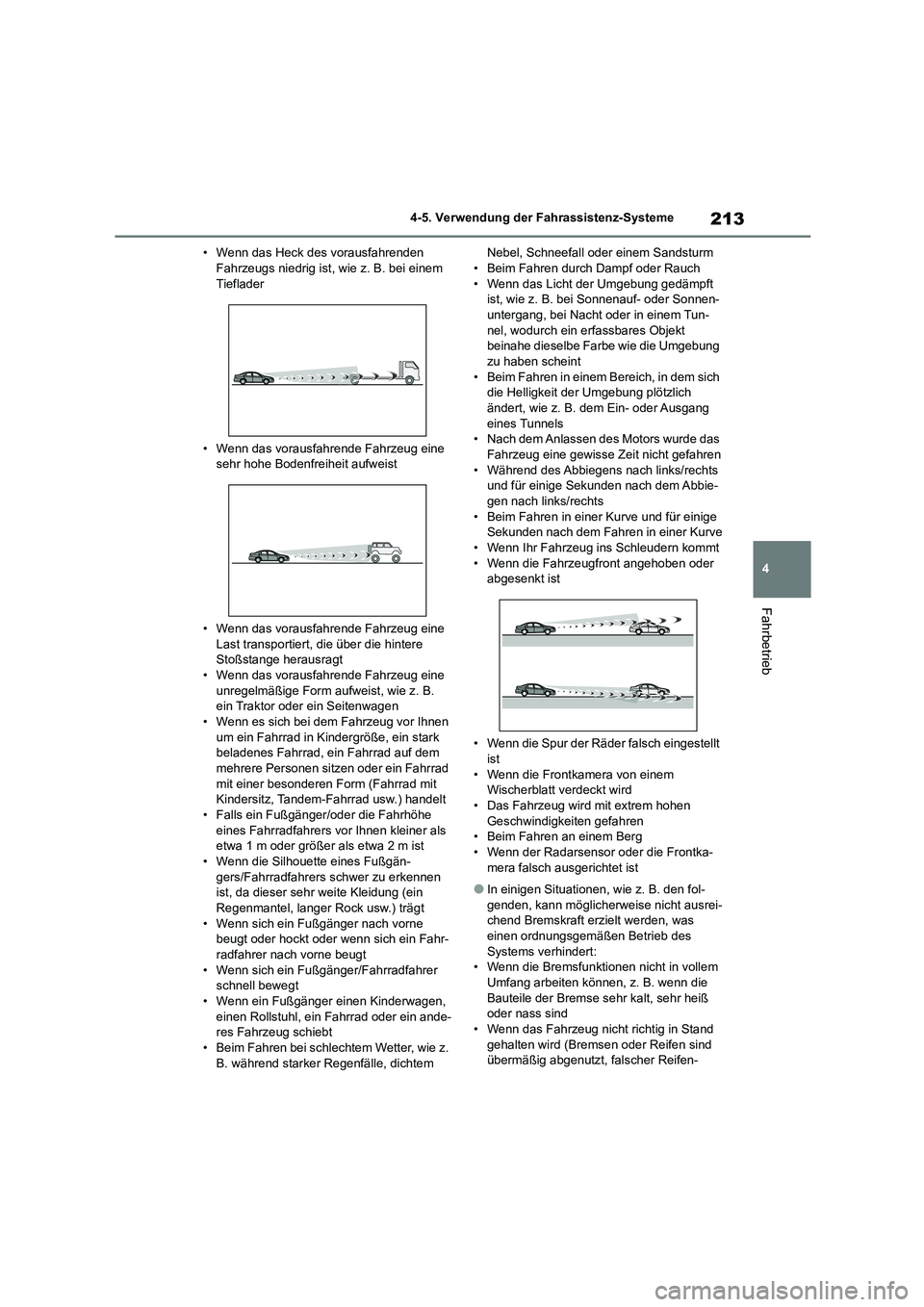

213
4
4-5. Verwendung der Fahrassistenz-Systeme
Fahrbetrieb
• Wenn das Heck des vorausfahrenden Fahrzeugs niedrig ist, wie z. B. bei einem
Tieflader
• Wenn das vorausfahrende Fahrzeug eine sehr hohe Bodenfreiheit aufweist
• Wenn das vorausfahrende Fahrzeug eine Last transportiert, die über die hintere
Stoßstange herausragt
• Wenn das vorausfahrende Fahrzeug eine unregelmäßige Form aufweist, wie z. B.
ein Traktor oder ein Seitenwagen
• Wenn es sich bei dem Fahrzeug vor Ihnen um ein Fahrrad in Kindergröße, ein stark
beladenes Fahrrad, ein Fahrrad auf dem
mehrere Personen sitzen oder ein Fahrrad mit einer besonderen Form (Fahrrad mit
Kindersitz, Tandem-Fahrrad usw.) handelt
• Falls ein Fußgänger/oder die Fahrhöhe eines Fahrradfahrers vor Ihnen kleiner als
etwa 1 m oder größer als etwa 2 m ist
• Wenn die Silhouette eines Fußgän- gers/Fahrradfahrers schwer zu erkennen
ist, da dieser sehr weite Kleidung (ein
Regenmantel, langer Rock usw.) trägt • Wenn sich ein Fußgänger nach vorne
beugt oder hockt oder wenn sich ein Fahr-
radfahrer nach vorne beugt • Wenn sich ein Fußgänger/Fahrradfahrer
schnell bewegt
• Wenn ein Fußgänger einen Kinderwagen, einen Rollstuhl, ein Fahrrad oder ein ande-
res Fahrzeug schiebt
• Beim Fahren bei schlechtem Wetter, wie z. B. während starker Regenfälle, dichtem
Nebel, Schneefall oder einem Sandsturm • Beim Fahren durch Dampf oder Rauch
• Wenn das Licht der Umgebung gedämpft
ist, wie z. B. bei Sonnenauf- oder Sonnen- untergang, bei Nacht oder in einem Tun-
nel, wodurch ein erfassbares Objekt
beinahe dieselbe Farbe wie die Umgebung zu haben scheint
• Beim Fahren in einem Bereich, in dem sich
die Helligkeit der Umgebung plötzlich ändert, wie z. B. dem Ein- oder Ausgang
eines Tunnels
• Nach dem Anlassen des Motors wurde das
Fahrzeug eine gewisse Zeit nicht gefahren • Während des Abbiegens nach links/rechts
und für einige Sekunden nach dem Abbie-
gen nach links/rechts • Beim Fahren in einer Kurve und für einige
Sekunden nach dem Fahren in einer Kurve
• Wenn Ihr Fahrzeug ins Schleudern kommt • Wenn die Fahrzeugfront angehoben oder
abgesenkt ist
• Wenn die Spur der Räder falsch eingestellt
ist
• Wenn die Frontkamera von einem Wischerblatt verdeckt wird
• Das Fahrzeug wird mit extrem hohen
Geschwindigkeiten gefahren • Beim Fahren an einem Berg
• Wenn der Radarsensor oder die Frontka-
mera falsch ausgerichtet ist
●In einigen Situationen, wie z. B. den fol-
genden, kann möglicherweise nicht ausrei- chend Bremskraft erzielt werden, was
einen ordnungsgemäßen Betrieb des
Systems verhindert: • Wenn die Bremsfunktionen nicht in vollem
Umfang arbeiten können, z. B. wenn die
Bauteile der Bremse sehr kalt, sehr heiß oder nass sind
• Wenn das Fahrzeug nicht richtig in Stand
gehalten wird (Bremsen oder Reifen sind übermäßig abgenutzt, falscher Reifen-

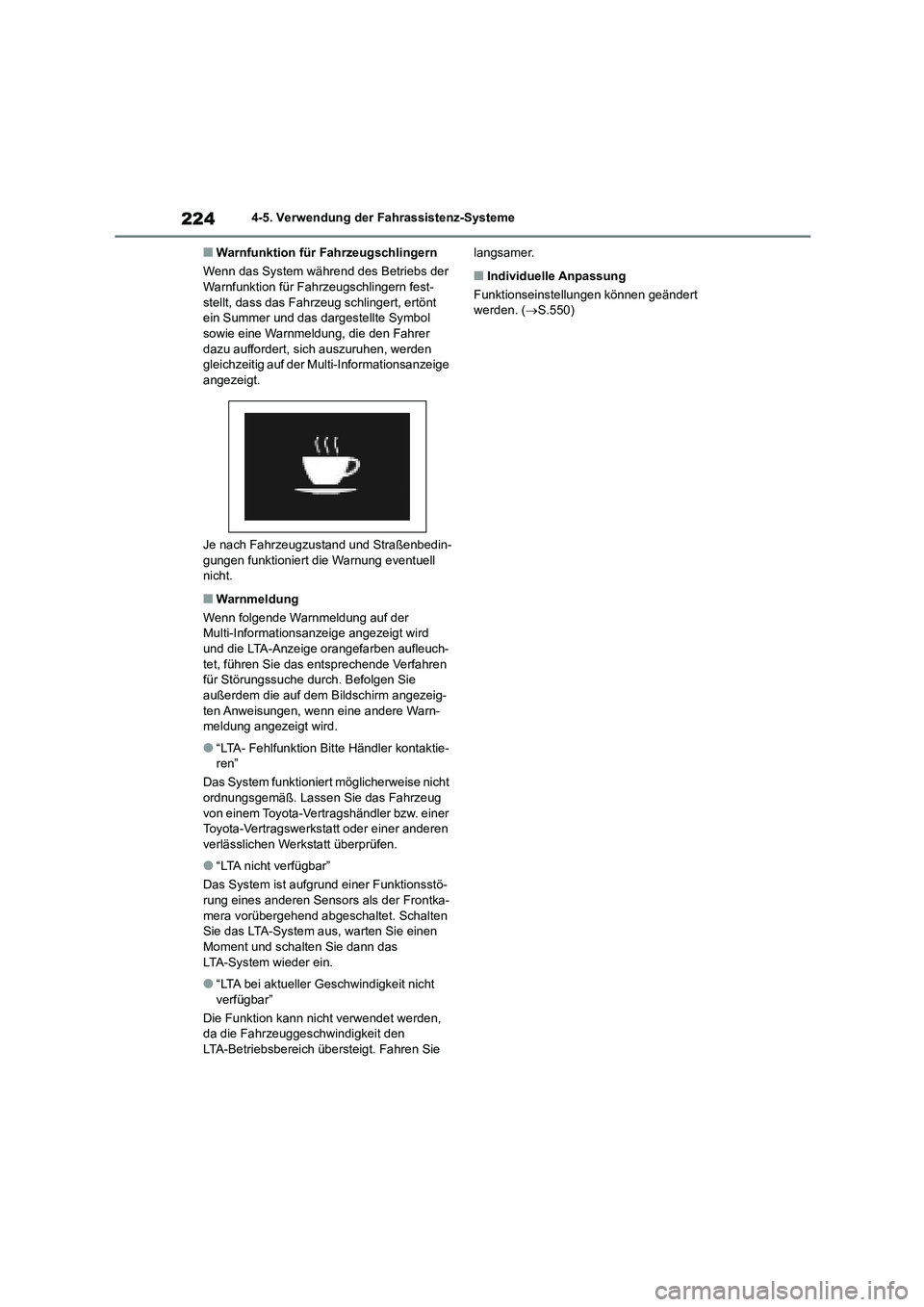

2244-5. Verwendung der Fahrassistenz-Systeme
■Warnfunktion für Fahrzeugschlingern
Wenn das System während des Betriebs der Warnfunktion für Fahrzeugschlingern fest-
stellt, dass das Fahrzeug schlingert, ertönt
ein Summer und das dargestellte Symbol sowie eine Warnmeldung, die den Fahrer
dazu auffordert, sich auszuruhen, werden
gleichzeitig auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell nicht.
■Warnmeldung
Wenn folgende Warnmeldung auf der
Multi-Informationsanzeige angezeigt wird
und die LTA-Anzeige orangefarben aufleuch- tet, führen Sie das entsprechende Verfahren
für Störungssuche durch. Befolgen Sie
außerdem die auf dem Bildschirm angezeig- ten Anweisungen, wenn eine andere Warn-
meldung angezeigt wird.
●“LTA- Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert möglicherweise nicht
ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
●“LTA nicht verfügbar”
Das System ist aufgrund einer Funktionsstö-
rung eines anderen Sensors als der Frontka- mera vorübergehend abgeschaltet. Schalten
Sie das LTA-System aus, warten Sie einen
Moment und schalten Sie dann das LTA-System wieder ein.
●“LTA bei aktueller Geschwindigkeit nicht verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den
LTA-Betriebsbereich übersteigt. Fahren Sie
langsamer.
■Individuelle Anpassung
Funktionseinstellungen können geändert werden. ( S.550)

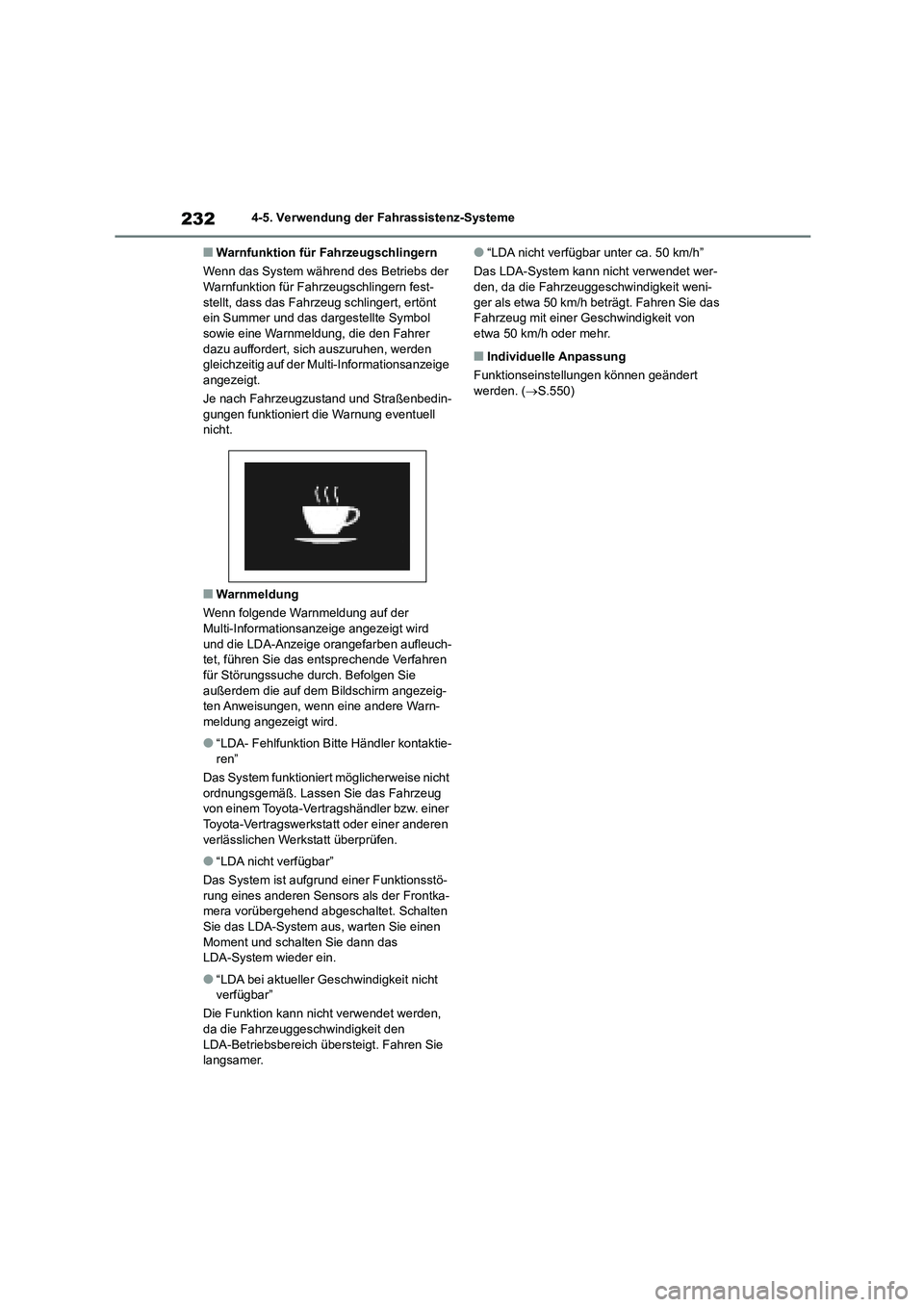

2324-5. Verwendung der Fahrassistenz-Systeme
■Warnfunktion für Fahrzeugschlingern
Wenn das System während des Betriebs der Warnfunktion für Fahrzeugschlingern fest-
stellt, dass das Fahrzeug schlingert, ertönt
ein Summer und das dargestellte Symbol sowie eine Warnmeldung, die den Fahrer
dazu auffordert, sich auszuruhen, werden
gleichzeitig auf der Multi-Informationsanzeige angezeigt.
Je nach Fahrzeugzustand und Straßenbedin-
gungen funktioniert die Warnung eventuell
nicht.
■Warnmeldung
Wenn folgende Warnmeldung auf der
Multi-Informationsanzeige angezeigt wird
und die LDA-Anzeige orangefarben aufleuch- tet, führen Sie das entsprechende Verfahren
für Störungssuche durch. Befolgen Sie
außerdem die auf dem Bildschirm angezeig- ten Anweisungen, wenn eine andere Warn-
meldung angezeigt wird.
●“LDA- Fehlfunktion Bitte Händler kontaktie-
ren”
Das System funktioniert möglicherweise nicht
ordnungsgemäß. Lassen Sie das Fahrzeug von einem Toyota-Vertragshändler bzw. einer
Toyota-Vertragswerkstatt oder einer anderen
verlässlichen Werkstatt überprüfen.
●“LDA nicht verfügbar”
Das System ist aufgrund einer Funktionsstö-
rung eines anderen Sensors als der Frontka- mera vorübergehend abgeschaltet. Schalten
Sie das LDA-System aus, warten Sie einen
Moment und schalten Sie dann das LDA-System wieder ein.
●“LDA bei aktueller Ge schwindigkeit nicht verfügbar”
Die Funktion kann nicht verwendet werden,
da die Fahrzeuggeschwindigkeit den
LDA-Betriebsbereich übersteigt. Fahren Sie langsamer.
●“LDA nicht verfügbar unter ca. 50 km/h”
Das LDA-System kann nicht verwendet wer- den, da die Fahrzeuggeschwindigkeit weni-
ger als etwa 50 km/h beträgt. Fahren Sie das
Fahrzeug mit einer Ge schwindigkeit von etwa 50 km/h oder mehr.
■Individuelle Anpassung
Funktionseinstellungen können geändert
werden. ( S.550)

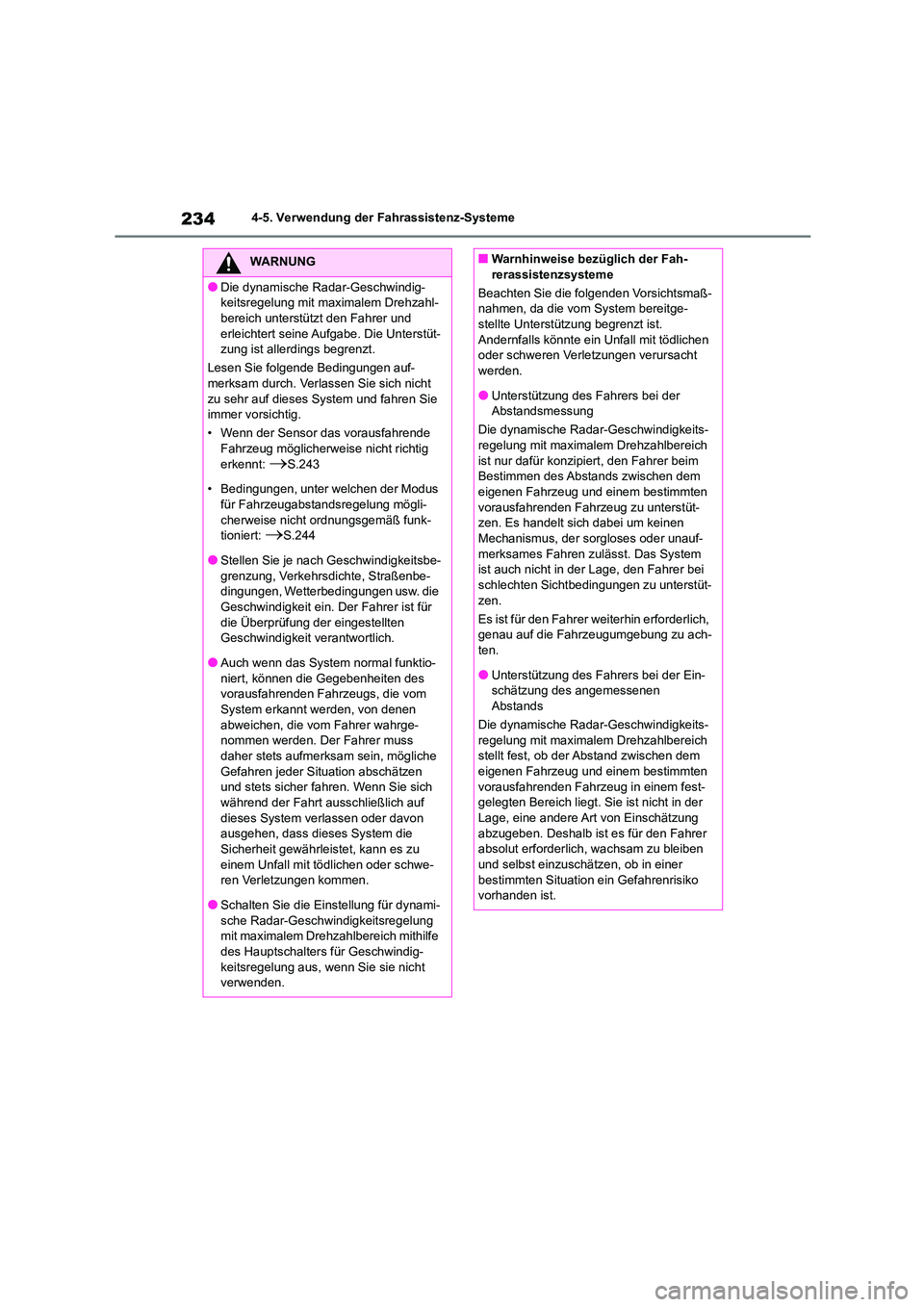

2344-5. Verwendung der Fahrassistenz-Systeme
WARNUNG
●Die dynamische Radar-Geschwindig-
keitsregelung mit maximalem Drehzahl-
bereich unterstützt den Fahrer und erleichtert seine Aufgabe. Die Unterstüt-
zung ist allerdings begrenzt.
Lesen Sie folgende Bedingungen auf-
merksam durch. Verlassen Sie sich nicht zu sehr auf dieses System und fahren Sie
immer vorsichtig.
• Wenn der Sensor das vorausfahrende
Fahrzeug möglicherweise nicht richtig erkennt: S.243
• Bedingungen, unter welchen der Modus
für Fahrzeugabstandsregelung mögli- cherweise nicht ordnungsgemäß funk-
tioniert: S.244
●Stellen Sie je nach Geschwindigkeitsbe- grenzung, Verkehrsdichte, Straßenbe-
dingungen, Wetterbedingungen usw. die
Geschwindigkeit ein. Der Fahrer ist für die Überprüfung der eingestellten
Geschwindigkeit verantwortlich.
●Auch wenn das System normal funktio- niert, können die Gegebenheiten des
vorausfahrenden Fahrzeugs, die vom
System erkannt werden, von denen
abweichen, die vom Fahrer wahrge- nommen werden. Der Fahrer muss
daher stets aufmerksam sein, mögliche
Gefahren jeder Situation abschätzen und stets sicher fahren. Wenn Sie sich
während der Fahrt ausschließlich auf
dieses System verlassen oder davon ausgehen, dass dieses System die
Sicherheit gewährleistet, kann es zu
einem Unfall mit tödlichen oder schwe- ren Verletzungen kommen.
●Schalten Sie die Ei nstellung für dynami-
sche Radar-Geschwindigkeitsregelung mit maximalem Drehzahlbereich mithilfe
des Hauptschalters für Geschwindig-
keitsregelung aus, wenn Sie sie nicht verwenden.
■Warnhinweise bezüglich der Fah-
rerassistenzsysteme
Beachten Sie die folgenden Vorsichtsmaß-
nahmen, da die vom System bereitge- stellte Unterstützung begrenzt ist.
Andernfalls könnte ein Unfall mit tödlichen
oder schweren Verletzungen verursacht werden.
●Unterstützung des Fahrers bei der
Abstandsmessung
Die dynamische Radar-Geschwindigkeits-
regelung mit maximalem Drehzahlbereich ist nur dafür konzipiert, den Fahrer beim
Bestimmen des Abstands zwischen dem
eigenen Fahrzeug und einem bestimmten vorausfahrenden Fahrzeug zu unterstüt-
zen. Es handelt sich dabei um keinen
Mechanismus, der sorgloses oder unauf- merksames Fahren zulässt. Das System
ist auch nicht in der Lage, den Fahrer bei
schlechten Sichtbedingungen zu unterstüt- zen.
Es ist für den Fahrer weiterhin erforderlich,
genau auf die Fahrzeugumgebung zu ach-
ten.
●Unterstützung des Fahrers bei der Ein-
schätzung des angemessenen
Abstands
Die dynamische Radar-Geschwindigkeits- regelung mit maximalem Drehzahlbereich
stellt fest, ob der Abstand zwischen dem
eigenen Fahrzeug und einem bestimmten vorausfahrenden Fahrzeug in einem fest-
gelegten Bereich liegt. Sie ist nicht in der
Lage, eine andere Art von Einschätzung abzugeben. Deshalb ist es für den Fahrer
absolut erforderlich, wachsam zu bleiben
und selbst einzuschätzen, ob in einer bestimmten Situation ein Gefahrenrisiko
vorhanden ist.
