2022 TOYOTA AYGO X stop start

283
6
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
Onderhoud en verzorging

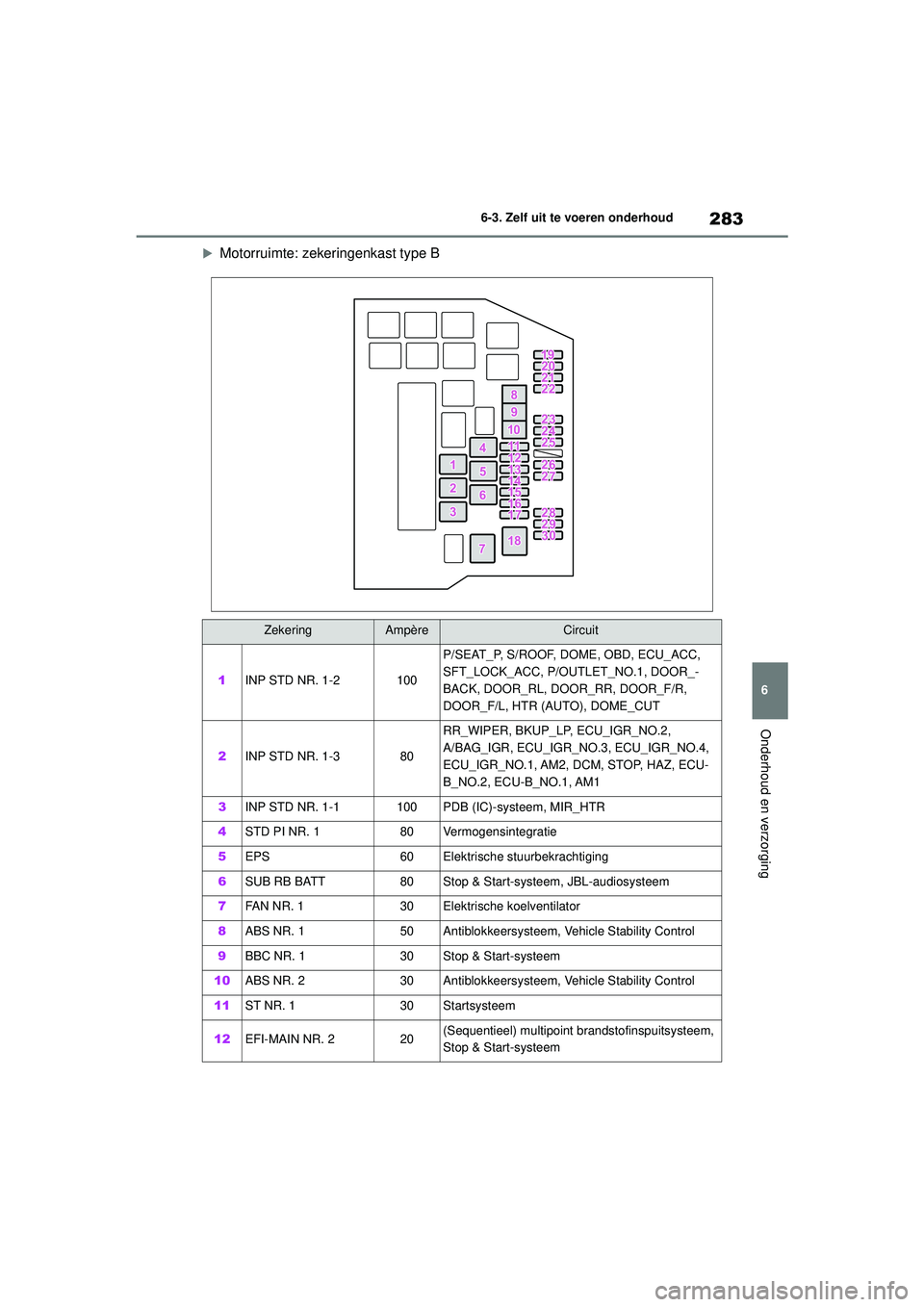

Motorruimte: zekeringenkast type B
ZekeringAmpèreCircuit
1INP STD NR. 1-2100
P/SEAT_P, S/ROOF, DOME, OBD, ECU_ACC,
SFT_LOCK_ACC, P/OUTLET_NO.1, DOOR_-
BACK, DOOR_RL, DOOR_RR, DOOR_F/R,
DOOR_F/L, HTR (AUTO), DOME_CUT
2INP STD NR. 1-380
RR_WIPER, BKUP_LP, ECU_IGR_NO.2,
A/BAG_IGR, ECU_IGR_NO.3, ECU_IGR_NO.4,
ECU_IGR_NO.1, AM2, DCM, STOP, HAZ, ECU-
B_NO.2, ECU-B_NO.1, AM1
3INP STD NR. 1-1100PDB (IC)-systeem, MIR_HTR
4STD PI NR. 180Vermogensintegratie
5EPS60Elektrische stuurbekrachtiging
6SUB RB BATT80Stop & Start-systeem, JBL-audiosysteem
7FA N N R . 130Elektrische koelventilator
8ABS NR. 150Antiblokkeersysteem, Vehicle Stability Control
9BBC NR. 130Stop & Start-systeem
10ABS NR. 230Antiblokkeersysteem, Vehicle Stability Control
11ST NR. 130Startsysteem
12EFI-MAIN NR. 220(Sequentieel) multipoint brandstofinspuitsysteem,
Stop & Start-systeem
Aygo_X_OM_Europe_OM99V08E.book Page 283 Friday, October 29, 2021 2:39 PM

284
Handleiding_Europa_M99V08_nl
6-3. Zelf uit te voeren onderhoud
QNa het vervangen van een zekering
OControleer bij het plaatsen van het deksel
of de borglip goed vastzit.
OAls na het vervangen van de zekering de
verlichting nog niet werkt, kan het zijn dat
de lamp moet worden vervangen.
(→ Blz. 286)
OLaat, als de nieuwe zekering direct door-
brandt, de auto controleren door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
QAls de stroomafname van een circuit te
groot is
De zekeringen zullen doorbranden voordat
de bedrading van de auto onherstelbaar
beschadigd raakt.
QBij het vervangen van lampen
Toyota raadt u aan om originele Toyota-pro-
ducten te gebruiken, die speciaal voor deze
auto ontworpen zijn.
Doordat bepaalde lampen in verbinding staan
met circuits die zijn ontworpen om overbelas-
ting te voorkomen, kunnen niet-originele
onderdelen of onderdelen die niet voor deze
auto ontworpen zijn onbruikbaar zijn.
13TOWING B20Fietsendrager
14EFI-MAIN NR. 120(Sequentieel) multipoint brandstofinspuitsysteem,
Stop & Start-systeem, koelventilator
15HORN10Claxon
16WIPER30Ruitenwisser
17D/C CUT30Multipoint inspuitsysteem
18BBC NR. 230Stop & Start-systeem
19EFI NR. 310(Sequentieel) multipoint brandstofinspuitsysteem,
Stop & Start-systeem
20EFI NR. 510(Sequentieel) multipoint brandstofinspuitsysteem,
Stop & Start-systeem
21ECU-IGP NR. 310
Remlichtschakelaar, gateway-ECU, startblokke-
rings-ECU, Stop & Start-systeem, schakelaar
stoelverwarming
22ECU-IGP NR. 17,5Elektronisch geregelde transmissie
23DIM RH15Koplampsysteem
24BATT-S NO.15Accusensor
25IGP MAIN25Sproeiersysteem, ontstekingssysteem
26DIM LH15Koplampsysteem
27EFI NR. 17,5(Sequentieel) multipoint brandstofinspuitsysteem,
Stop & Start-systeem
28ECU-IGP NR. 25Schakelblokkeer-ECU
29INJ7,5Ontsteking, bobine, EFI-ECU
30WASHER15Ruitenwissermodule
ZekeringAmpèreCircuit
Aygo_X_OM_Europe_OM99V08E.book Page 284 Friday, October 29, 2021 2:39 PM

301
7
Handleiding_Europa_M99V08_nl
7-2. Stappen die genomen moeten worden in noodgevallen
Bij problemen
4Draai het sleepoog stevig vast met
behulp van een wielmoersleutel of
een stevige metalen stang.
Pas op dat u de carrosserie niet beschadigt.
5Maak de kabel of de ketting goed
vast aan het sleepoog.
Pas op dat u de carrosserie niet beschadigt.
6Stap in de weg te slepen auto en
start de motor.
Zet, als de motor niet start, het contact AAN.
7Zet de selectiehendel in stand N en
deactiveer de parkeerrem.
Multidrive CVT: Als de selectiehen-
del niet in een andere stand kan
worden gezet: →Blz. 136
QTijdens het slepen
Als de motor niet draait, werken de rem- en
stuurbekrachtiging niet. Hierdoor zullen het
remmen en sturen veel zwaarder gaan dan
normaal.
QWielmoersleutel*1, 2
De wielmoersleutel bevindt zich in de baga-
geruimte. ( →Blz. 326)
*1: Indien aanwezig
*2: Als uw auto niet is voorzien van een wiel-
moersleutel, kunt u deze kopen bij een
erkende Toyota-dealer of hersteller/repa-
rateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
WAARSCHUWING
Neem de volgende voorzorgsmaatregelen
in acht.
Het niet in acht nemen van de voorzorgs-
maatregelen kan dodelijk of ernstig letsel
tot gevolg hebben.
QTijdens het slepen
OWanneer u bij het slepen kabels of ket-
tingen gebruikt, vermijd dan plotseling
optrekken, enz. waardoor er extreme
krachten op het sleepoog en de sleep-
kabel of -ketting worden uitgeoefend.
Het sleepoog en de kabel of ketting kun-
nen beschadigd raken en afgebroken
stukken kunnen personen raken en ern-
stige schade veroorzaken.
OZet het contact niet UIT.
De mogelijkheid bestaat dat het stuur-
wiel wordt vergrendeld en niet kan wor-
den bediend.
QPlaatsen van de sleepogen op de
auto
Controleer of de sleepogen goed vastzit-
ten.
Als dat niet het geval is, dan kunnen de
sleepogen bij het slepen losraken.
OPMERKING
QVoorkomen van beschadigingen aan
de auto tijdens slepen in een noodge-
val
Maak de kabel of de ketting niet vast aan
onderdelen van de wielophanging.
QBij het slepen van een auto met Stop
& Start-systeem
Wanneer de auto moet worden gesleept
waarbij alle vier de wielen de grond raken,
voer dan de volgende procedure uit alvo-
rens te slepen om het systeem te bescher-
men. Zet het contact UIT en start vervol-
gens de motor of zet het contact AAN.
Aygo_X_OM_Europe_OM99V08E.book Page 301 Friday, October 29, 2021 2:39 PM

308
Handleiding_Europa_M99V08_nl
7-2. Stappen die genomen moeten worden in noodgevallen
QWaarschuwingslampje lage bandenspanning
QControlelampje LTA* (waarschuwingszoemer)
*: Dit lampje brandt op het multi-informatiedisplay.
QControlelampje uitgeschakeld Stop & Start-systeem (waarschuwingszoe-
mer)
Waarschuwings-lampjeDetails/handelingen
Als het lampje gaat branden nadat het gedurende ongeveer 1 minuut
geknipperd heeft (er klinkt geen zoemer):
Storing in het bandenspannings waarschuwingssysteem
→ Laat het systeem nakijken door een erkende Toyota-dealer of her-
steller/reparateur of een andere naar behoren gekwalificeerde en
uitgeruste deskundige.
Als het lampje gaat branden (er klinkt een zoemer):
Lage bandenspanning door een natuurlijke oorzaak
→ Breng de banden op de voorgeschreven spanning bij koude ban-
den. ( →Blz. 351)
Lage bandenspanning door een lekke band
→ Breng de auto zo snel mogelijk op een veilige plaats tot stilstand.
Oplossing ( →Blz. 310)
Waarschuwings-
lampjeDetails/handelingen
(Oranje)
Geeft aan dat er een storing aanwezig is in de LTA (Lane Tracing Assist)
→ Volg de instructies die worden weergegeven op het multi-informa-
tiedisplay. ( →Blz. 181)
Waarschuwings-
lampjeDetails/handelingen
(Knippert)
Geeft aan dat er een storing aanwezig is het Stop & Start-systeem
→Laat de auto onmiddellijk nakijken door een erkende Toyota-dea-
ler of hersteller/reparateur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
Aygo_X_OM_Europe_OM99V08E.book Page 308 Friday, October 29, 2021 2:39 PM

312
Handleiding_Europa_M99V08_nl
7-2. Stappen die genomen moeten worden in noodgevallen
QAls “Engine Stopped Steering Power
Low” (Motor uitgeschakeld. Weinig
stuurbekrachtiging.) wordt weergege-
ven
Deze melding wordt weergegeven als de
motor wordt uitgeschak eld tijdens het rijden.
Als het stuurwiel zwaarder werkt dan gebrui-
kelijk, houd het dan stevig vast en oefen
meer kracht uit dan anders.
QAls “Auto Power OFF to Conserve Bat-
tery” (Auto power off-functie ingescha-
keld om accu te sparen) wordt weerge-
geven
Het contact is UIT gezet door de automati-
sche power off-functie. Wanneer de motor de
volgende keer wordt gestart, moet het motor-
toerental enigszins worden verhoogd en
gedurende ongeveer 5 minuten op dit niveau
worden gehandhaafd om de accu op te
laden.
QAls “Headlight System Malfunction Visit
Your Dealer” (Storing in koplampsys-
teem. Ga naar uw dealer) wordt weerge-
geven
Er is mogelijk een storing in de onderstaande
systemen aanwezig. Laat de auto onmiddel-
lijk nakijken door een erkende Toyota-dealer
of hersteller/reparateur of een andere naar
behoren gekwalificeerde en uitgeruste des-
kundige.
ODe led-koplampen (indien aanwezig)
OAHB (Automatic High Beam)
QAls er een melding wordt weergegeven
dat er een storing in de camera voor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 159, 304)
OPCS (Pre-Crash Safety-systeem)
OLTA (Lane Tracing Assist)
OAHB (Automatic High Beam)
ORSA (Road Sign Assist) (indien aanwezig)
ODynamic Radar Cruise Control
QAls er een melding wordt weergegeven
dat er een storing in de radarsensor
aanwezig is
De onderstaande systemen worden mogelijk
tijdelijk uitgeschakeld tot het in de melding
aangegeven probleem is opgelost.
( → Blz. 159, 304)
OPCS (Pre-Crash Safety-systeem)
OLTA (Lane Tracing Assist)
ODynamic Radar Cruise Control
QAls Oil Maintenance Required Soon
(Olie moet binnenkort worden ververst)
wordt weergegeven
Geeft aan dat de motorolie moet worden ver-
verst.
Controleer de motorolie en ververs indien
nodig.
Zorg ervoor dat na het verversen van de
motorolie de melding wordt gereset.
( → Blz. 260)
QAls “Oil Maintenance Required Visit
Your Dealer” (Olie moet worden ver-
verst. Ga naar uw dealer) wordt weerge-
geven
Geeft aan dat de motorolie moet worden ver-
verst.
Laat de motorolie en het oliefilter door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige controleren
en/of verversen/vervangen. Zorg ervoor dat
na het verversen van de motorolie de mel-
ding wordt gereset. ( →Blz. 260)
QAls “Radar Cruise Control Unavailable
See Owner’s Manual” (Dynamic Radar
Cruise Control-systeem niet beschik-
baar, zie handleiding) wordt weergege-
ven
Het Dynamic Radar Cruise Control-systeem
wordt tijdelijk uitgeschakeld of tot het in de
melding aangegeven probleem is opgelost.
(Oorzaken en oplossingen: →Blz. 159)
QAls “Radar Cruise Control Unavailable”
(Dynamic Radar Cruise Control-sys-
teem niet beschikbaar) wordt weergege-
ven
Het Dynamic Radar Cruise Control-systeem
kan tijdelijk niet wor den gebruikt. Gebruik het
systeem wanneer dit weer beschikbaar is.
Aygo_X_OM_Europe_OM99V08E.book Page 312 Friday, October 29, 2021 2:39 PM

338
Handleiding_Europa_M99V08_nl
7-2. Stappen die genomen moeten worden in noodgevallen
QVoorkomen van ontlading van de accu
OZet de koplampen en het audiosysteem uit
als de motor is uitgeschakeld.
OSchakel niet-noodzakelijke elektrische ver-
bruikers uit als er gedurende langere tijd
met lage snelheden gereden wordt, bij-
voorbeeld in een file.
QAls de accu verwijderd of ontladen is
ODe in de ECU opgeslagen informatie wordt
gewist. Laat wanneer de accu volledig is
ontladen de auto nakijken door een
erkende Toyota-dealer of hersteller/repara-
teur of een andere naar behoren gekwalifi-
ceerde en uitgeruste deskundige.
OSommige systemen moeten mogelijk wor-
den geïnitialiseerd. ( →Blz. 362)
QVerwijderen van de accuklemmen
Wanneer de accuklemmen worden verwij-
derd, wordt de in de ECU opgeslagen infor-
matie gewist. Neem voordat u de accuklem-
men losneemt contact op met een erkende
Toyota-dealer of hersteller/reparateur of een
andere naar behoren gekwalificeerde en uit-
geruste deskundige.
QLaden van de accu
De accu zal geleidelijk aan ontladen, zelfs
wanneer de auto niet in gebruik is. Dit wordt
veroorzaakt door natuurlijke ontlading en het
effect van bepaalde elektrische apparatuur.
Als de auto langere tijd niet gebruikt wordt,
kan de accu ontladen en kan de auto moge-
lijk niet meer worden gestart. (De accu laadt
automatisch op tijdens het rijden.)
QBij het bijladen of vervangen van de
accu
OWanneer de accu is ontladen, is het in
sommige gevallen niet mogelijk om de por-
tieren te ontgrendelen met het Smart entry-
systeem met startknop. Gebruik de
afstandsbediening of de mechanische
sleutel om de portieren te vergrendelen of
te ontgrendelen.
OMogelijk start de motor niet bij de eerste
poging nadat de accu weer is opgeladen,
maar start hij wel normaal na de tweede
poging. Dit duidt niet op een storing.
ODe stand van het contact wordt door de
auto opgeslagen. Wanneer de accu weer
wordt aangesloten, keert het systeem
terug naar de stand die was geselecteerd
voordat de accu ontladen raakte. Zet vóór
het losnemen van de accu het contact UIT.
Wees extra voorzichtig bij het aansluiten
van de accu wanneer u niet zeker weet in
welke stand het contact stond voordat de
accu ontladen raakte.
ODe motor wordt gedurende maximaal een
uur mogelijk niet automatisch door het
Stop & Start-systeem uitgeschakeld.
QVervangen van de accu
OGebruik een originele ac cu die speciaal is
ontworpen voor gebruik met het Stop &
Start-systeem of een accu met gelijkwaar-
dige specificaties. Wanneer een niet-
ondersteunde accu wordt gebruikt, wordt
de werking van het Stop & Start-systeem
mogelijk beperkt om de accu te bescher-
men. Ook nemen de prestaties van de
accu mogelijk af en k an de motor mogelijk
niet worden herstart. Neem voor meer
informatie contact op met een erkende
Toyota-dealer of hersteller/reparateur of
een andere naar behoren gekwalificeerde
en uitgeruste deskundige.
OGebruik een accu die voldoet aan de Euro-
pese wetgeving.
OGebruik een accu van hetzelfde formaat
als de vorige, met een gelijkwaardige
capaciteit van 20 uur (20HR) of meer en
een gelijkwaardige startkracht (CCA) of
meer. Controleer het label op de boven-
zijde van de accu voor het formaat en de
specificaties ervan (bijv.: LN2, 60 Ah, 584
A).
• Als het formaat verschilt, kan de accu niet goed worden bevestigd.
• Als de capaciteit laag is, zelfs als de auto korte tijd niet gebruikt is, kan de accu ont-
laden en kan de motor mogelijk niet meer
worden gestart.
ONeem voor meer informatie contact op met
een erkende Toyota-dealer of herstel-
ler/reparateur of een andere naar behoren
gekwalificeerde en uitgeruste deskundige.
Aygo_X_OM_Europe_OM99V08E.book Page 338 Friday, October 29, 2021 2:39 PM

359
8
Handleiding_Europa_M99V08_nl
8-2. Persoonlijke voorkeursinstellingen
Voertuigspecificaties
QRSA (Road Sign Assist)*1 (→Blz. 194)
*1: Indien aanwezig
*2: De RSA-functie wordt ingeschakeld wanneer het contact AAN wordt gezet.
*3: Als de snelheidslimiet met aanvullend teken wordt overschreden, werkt de waarschuwings-
zoemer niet.
QDynamic Radar Cruise Control ( →Blz. 181)
QStop & Start-systeem (→Blz. 198)
FunctiePersoonlijke
voorkeursinstelling
RSA (Road Sign Assist)*2Aan/uit—O—
Meldingsmethode snelheidsoverschrijding*3Alleen display/display en zoemer/geen mel-
ding
—O—
Meldingsniveau snelheidsoverschrijding
2 km/h (1 mph)/5 km/h (3 mph)/10 km/h (5 mph)
—O—
Meldingswijze inhaalverbod
Alleen display/display en zoemer/geen mel- ding
—O—
FunctiePersoonlijke
voorkeursinstelling
Dynamic Radar Cruise Control met Road Sign
AssistUit/aan—O—
FunctieStandaard-
instellingPersoonlijke
voorkeursinstelling
Wijzig de duur van het Stop &
Start-systeem wanneer de
airco is ingeschakeld
StandaardVerlengd—O—
Aygo_X_OM_Europe_OM99V08E.book Page 359 Friday, October 29, 2021 2:39 PM

371
Handleiding_Europa_M99V08_nl
Alfabetische index
Motor ..................................................... 345ACC........................................... 129, 133
Als de motor niet wil aanslaan .......... 333
Als uw auto in geval van nood tot stilstand moet worden gebracht ...... 296
Contact (startknop) .................... 129, 130
Contact ...................................... 129, 130
Identificatienummer ........................... 344
Motorkap ........................................... 255
Motorruimte ....................................... 258
Oververhitting .................................... 340
Starten van de motor ................. 129, 130
Toerenteller ......................................... 79
Uitschakelsysteem brandstofpomp ... 303
Motorcontrolelampje ............................ 305
Motorkap ............................................... 255 Openen ............................................. 255
Motorolie ............................................... 259 Controle ............................................. 259
Inhoud ............................................... 346
Voorbereidingen en controles bij rijden in de winter ....................... 216
Waarschuwingslampje ...................... 305
Multi-informatiedisplay .......................... 83 Aan audiosysteem gekoppelde weergave .......................................... 86
Bandenspanning ............................... 268
Bedieningstoetsen instrumentenpaneel .......................... 84
Brandstofverbruik ................................ 84
Cruise control .................................... 191
Dynamic Radar Cruise Control.......... 181
ECO-indicator...................................... 85
Informatie Stop & Start-systeem ......... 88
Instellingen .......................................... 87
Klok ............................................... 81, 82
LTA (Lane Tracing Assist) .................. 178
Menu-iconen ....................................... 83
Toyota Parking Assist-sensor ............ 204
Waarschuwingsmelding .................... 311
Weergave informatie ondersteunend systeem ................... 86
Weergave rij-informatie ....................... 84
Weergave voertuiginformatie .............. 86 Multidrive CVT ...................................... 134
Als de selectiehendel niet in een andere stand dan P kan
worden gezet .................................. 136
Paddle shift-schakelaars................... 136
Stand M ............................................ 137
N
Naderingswaarschuwing..................... 187
Noodstopsignaal .................................. 212
O
Olie Handgeschakelde transmissie .......... 349
Motorolie ........................................... 346
Onderhoud Exterieur ........................................... 244
Interieur............................................. 248
Lichtmetalen velgen .......................... 244
Onderhoud en reparatie.................... 251
Onderhoudsgegevens ...................... 344
Veiligheidsgordels ............................. 248
Zelf uit te voeren onderhoud ............. 253
Opbergmogelijkheden ......................... 232
Openingssysteem Achterklep ......................................... 101
Motorkap ........................................... 255
Tankdopklep...................................... 154
Opslaan voertuiginformatie .................... 7
Oververhitting ...................................... 340
P
Paddle shift-schakelaars ..................... 136
Parkeerlichten voor Lampen vervangen ................... 287, 289
Vermogen ......................................... 352
Parkeerrem ........................................... 141 Bediening .......................................... 141
Waarschuwingszoemer
geactiveerde parkeerrem ............... 141
Parking Assist-sensoren (Toyota Parking Assist-sensor)........ 204
Aygo_X_OM_Europe_OM99V08E.book Page 371 Friday, October 29, 2021 2:39 PM
