VARNING!(Fortsättning)
• Den aktiva farthållaren bidrar med
körassistans för att minska förarens
arbete. Det finns dock begränsningar
i assistansen.
Läs noga följande villkor. Förlita dig
inte för mycket på systemet och kör
alltid försiktigt.
– Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt:
→Sid. 154
– Förhållanden när
avståndshållningen bil-till-bil
eventuellt inte fungerar på korrekt
sätt.→Sid. 155
• Ställ in lämplig hastighet beroende på
hastighetsgränsen, trafikflödet,
vägens skick, väderförhållanden, etc.
Föraren ansvarar för att kontrollera
den inställda hastigheten.
• Även om systemet fungerar normalt
skiljer sig eventuellt förhållandet för
det framförvarande fordonet som
systemet känner av från förhållandet
som föraren observerar. Därför måste
föraren alltid vara uppmärksam och
bedöma faran i varje situation och
köra säkert. Att enbart förlita sig på
systemet eller låta systemet ansvara
för säkerheten under körning kan leda
till en olycka som kan resultera i svåra
eller livshotande skador.
• Ändra den aktiva farthållaren med
radar från 0 km/tim med
farthållarknappen till avstängt läge
när den inte används.
Varningar beträffande bilens
hjälpsystem
Observera följande
säkerhetsanvisningar eftersom det
finns begränsningar i assistansen som
systemet kan ge. I annat fall kan en
olycka orsakas som kan leda till svåra
eller livshotande skador.
• Assisterar föraren att mäta
uppföljningsavstånd
Den aktiva farthållaren är endast
avsedd att hjälpa föraren fastställa
avståndet mellan den egna bilen och
VARNING!(Fortsättning)
ett förbestämt framförvarande
fordon. Systemet är inte en mekanism
som medger vårdslös eller
ouppmärksam körning. Det är inte
heller ett system som kan hjälpa
föraren i förhållanden med dålig sikt.
Föraren måste fortfarande vara
mycket uppmärksam på områdena
runt omkring bilen.
• Assisterar föraren att bedöma
lämpligt uppföljningsavstånd
Den aktiva farthållaren bedömer
huruvida avståndet mellan förarens
egen bil och ett framförvarande
fordon är inom ett inställt område.
Det kan inte göra någon annan typ av
bedömning. Det är därför absolut
nödvändigt för föraren att alltid vara
uppmärksam och bedöma
sannolikheten av en fara i varje given
situation.
• Assisterar föraren att köra bilen
Den aktiva farthållaren med radar
innehåller inga funktioner som kan
förhindra eller undvika kollisioner
med framförvarande fordon. Om den
minsta möjlighet för fara föreligger
måste föraren ta omedelbar och
direkt kontroll av bilen och agera på
nödvändigt sätt för att garantera
säkerhet för alla berörda.
Situationer när det är olämpligt att
använda aktiv farthållare
Använd inte den aktiva farthållaren i
någon av följande situationer. Föraren
kan förlora kontrollen över bilen vilket
kan orsaka en olycka och eventuellt leda
till svåra eller livshotande skador.
• Vägar där det förekommer
fotgängare, cyklister etc.
• I tät trafik
• På vägar med snäva kurvor
• På slingrande vägar
• På hala vägbanor, som t ex är täckta
med regn, is eller snö
• I branta nedförsbackar, eller där det
förekommer plötsliga växlingar mellan
branta nedförs- och uppförsbackar
4.5 Använda körstödssystemen
147
4
Körning

VARNING!(Fortsättning)
Bilens hastighet kan överskrida den
inställda hastigheten vid körning
nedför branta backar.
• Vid påfarter till motorvägar
• Om väderleken är så svår att det finns
risk för att sensorerna inte kan känna
av på rätt sätt (dimma, snö,
sandstorm, hårt regn etc.)
VARNING!(Fortsättning)
•Om regn, snö eller liknande täcker
radarns eller frontkamerans främre yta
• I trafikförhållanden som kräver
upprepad acceleration och
inbromsning
• Vid bogsering i nödsituation
• Om avståndsvarningssummern hörs
ofta
Köra i läget för avståndskontroll bil-till-bil
Det här läget används en radar som känner av närvaron av fordon upp till cirka 100 m
framför bilen, fastställer det aktuella avståndet bil-till-bil och upprätthåller ett lämpligt
avstånd från det framförvarande fordonet. Det önskade avståndet bil-till-bil kan också
ställas in med knappen för avståndshållning bil-till-bil.
Vid körning i långa nedförsbackar kan avståndet bil-till-bil blir kortare.
AExempel på körning med fast hastighetNär det inte finns några
framförvarande bilar
Bilen färdas med den av föraren
inställda hastigheten.
BExempel på avsaktande körning och
anpassad farthållning
Om ett framförvarande fordon som
kör långsammare än den inställda
hastigheten dyker upp
Om ett fordon känns av som kör
framför dig, saktar systemet
automatiskt in din bil.Om det behövs större fartminskning
av bilens hastighet ansätter systemet
bromsarna (bromsljusen tänds).
Systemet anpassar sig till
framförvarande fordons
fartändringar så att det inställda
avståndet bil-till-bil ska kunna hållas.
En varningssignal uppmärksammar
dig på om systemet inte kan sakta in
tillräckligt för att hindra att din bil
närmar sig det framförvarande
fordonet.
4.5 Använda körstödssystemen
148

Accelerera när bilens hastighet har
ställts in
Bilen kan accelereras med gaspedalen.
Efter accelerationen återtas den inställda
hastigheten. I läget för avståndshållning
bil-till-bil kan bilen dock sakta in under
den inställda hastigheten för att hålla
avståndet till framförvarande fordon.
Val av växelläge (modeller med manuell
växellåda)
Välj ett växelläge enligt körhastigheten.
Om motorns varvtal är för högt eller för
lågt kan avståndskontrollen avslutas
automatiskt.
Automatisk inaktivering av
avståndshållning bil-till-bil
Avståndshållningen bil-till-bil
inaktiveras automatiskt i följande
situationer.
• Bilens hastighet sjunker under cirka
25 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• Sensorn kan inte detektera på rätt
sätt eftersom den är övertäckt med
något föremål.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (T.ex.: det
aktiva krockskyddet,
kör/start-kontrollen)
• Modeller med manuell växellåda: När
växelspaken är i N eller
kopplingspedalen är nedtrampad
under en viss tid, eller längre.
• Parkeringsbromsen är ansatt.
Om läget för avståndshållning bil-till-bil
inaktiveras automatiskt av andra orsaker
än ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.Automatisk inaktivering av
farthållningsläget
Farthållningsläget inaktiveras
automatiskt i följande situationer:
• Den verkliga hastigheten är mer än
cirka 16 km/tim under den inställda
hastigheten.
• Bilens hastighet sjunker under cirka
30 km/tim.
• VSC är aktiverat.
• TRC är aktiverat under en viss tid.
• När VSC- eller TRC-systemet är
avstängt.
• När bromsregleringen eller
effektbegränsningen i ett
förarstödssystem är aktiv. (T.ex.: det
aktiva krockskyddet,
kör/start-kontrollen)
• Modeller med manuell växellåda: När
växelspaken är i N eller
kopplingspedalen är nedtrampad
under en viss tid, eller längre.
• Parkeringsbromsen är ansatt.
Om läget för farthållaren inaktiveras
automatiskt av andra orsaker än
ovanstående kan ett fel ha uppstått i
systemet. Kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer.
Den aktiva farthållaren med
vägskyltsigenkänning aktiveras
eventuellt inte (i förekommande fall)
Var uppmärksam på skyltar för
hastighetsbegränsning som visas
eftersom den aktiva farthållaren med
vägskyltsigenkänning eventuellt inte
aktiveras på rätt sätt i förhållanden när
RSA inte fungerar eller detekterar på
rätt sätt (→sid. 160) när du använder
den här funktionen.
I följande situationer ändras den
inställda hastigheten eventuellt inte till
den detekterade hastighetsgränsen
genom att reglaget "+RES"/"-SET" hålls
intryckt.
4.5 Använda körstödssystemen
153
4
Körning

• Om ingen information om
hastighetsbegränsning är tillgänglig
• När den detekterade
hastighetsgränsen är densamma som
den inställda hastigheten
• Om den detekterade
hastighetsgränsen är utanför
hastighetsområdet inom vilket den
aktiva farthållaren med radar kan
fungera
Bromsning
Ett ljud från inbromsningen kan höras
och bromspedalens respons kan
förändras med det innebär inte en
funktionsstörning.
Varningsmeddelanden och
summertoner för den aktiva
farthållaren
Varningsmeddelanden och
summertoner används för att indikera
systemstörningar eller för att informera
föraren om behovet av försiktighet i
körningen. Om ett varningsmeddelande
visas på informationsdisplayen, läs
meddelandet och följ anvisningarna.
(→Sid. 127, Sid. 253)
Om sensorn inte tycks känna av
framförvarande bil på korrekt sätt
Om följande skulle inträffa, beroende på
rådande förhållanden, trampa på
bromspedalen om bilen inte saktar ner
tillräckligt, eller trampa på gaspedalen
om du behöver accelerera.
Eftersom sensorn inte alltid kan känna
av dessa fordonstyper aktiveras
eventuellt inte avståndsvarningen
(→Sid. 151).
• Fordon som plötsligt kör in framför
dig
• Fordon som kör sakta
• Fordon som inte kör i samma körfält• Fordon som är mindre baktill (t.ex.
släp utan last)
• Motorcyklar som färdas i samma
körfält
• Om vatten eller snö kastas upp av
omgivande bilar hindras sensorns
avkänningsfunktion
• Om din bil pekar uppåt (kan orsakas av
tung last i bagagerummet etc.)
• Framförvarande fordon har extremt
hög markfrigång
4.5 Använda körstödssystemen
154

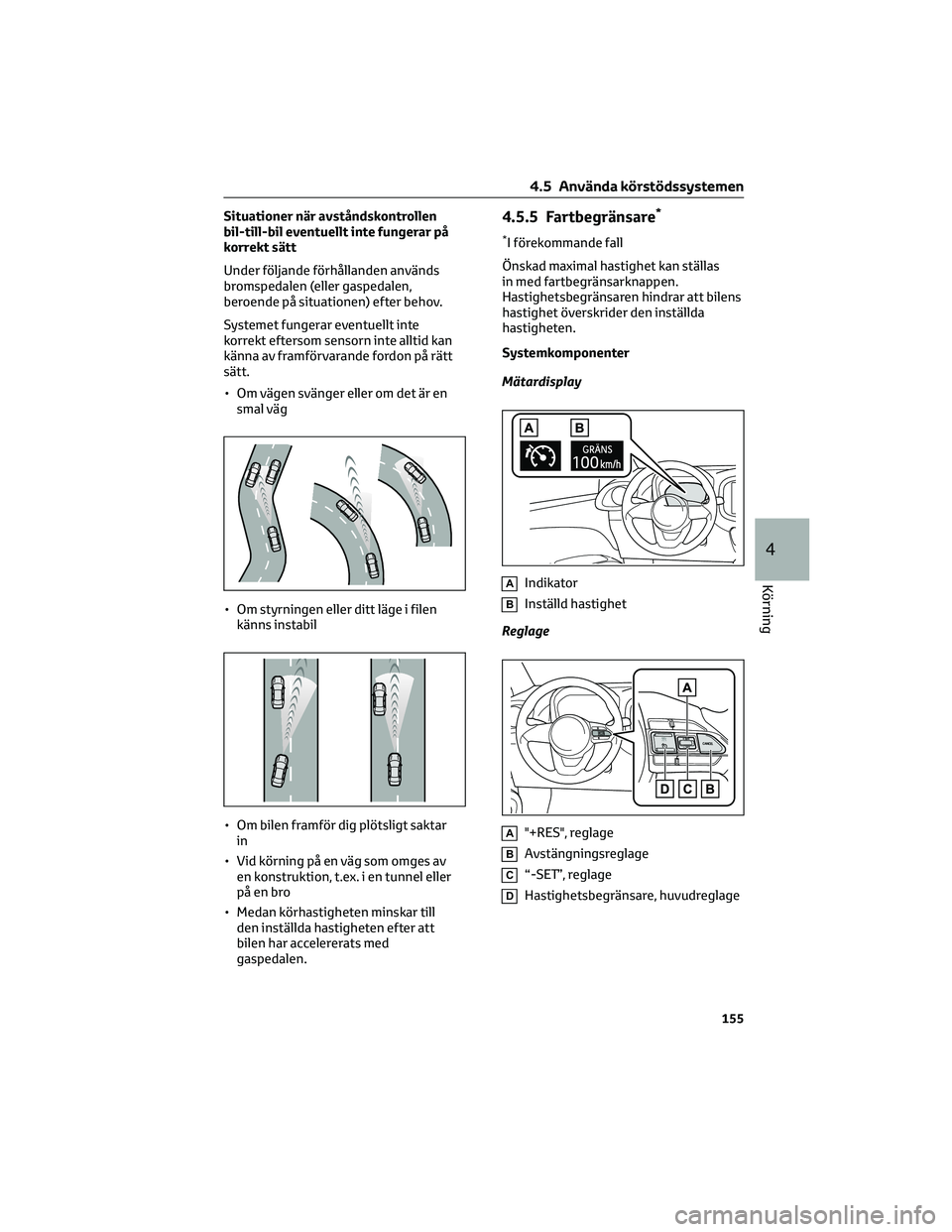

Situationer när avståndskontrollen
bil-till-bil eventuellt inte fungerar på
korrekt sätt
Under följande förhållanden används
bromspedalen (eller gaspedalen,
beroende på situationen) efter behov.
Systemet fungerar eventuellt inte
korrekt eftersom sensorn inte alltid kan
känna av framförvarande fordon på rätt
sätt.
• Om vägen svänger eller om det är en
smal väg
• Om styrningen eller ditt läge i filen
känns instabil
• Om bilen framför dig plötsligt saktar
in
• Vid körning på en väg som omges av
en konstruktion, t.ex. i en tunnel eller
på en bro
• Medan körhastigheten minskar till
den inställda hastigheten efter att
bilen har accelererats med
gaspedalen.4.5.5 Fartbegränsare*
*I förekommande fall
Önskad maximal hastighet kan ställas
in med fartbegränsarknappen.
Hastighetsbegränsaren hindrar att bilens
hastighet överskrider den inställda
hastigheten.
Systemkomponenter
Mätardisplay
AIndikator
BInställd hastighet
Reglage
A"+RES", reglage
BAvstängningsreglage
C“-SET”, reglage
DHastighetsbegränsare, huvudreglage
4.5 Använda körstödssystemen
155
4
Körning

VARNING!(Fortsättning)
• Trampa ned bromspedalen och
ansätt parkeringsbromsen vid behov
medan motorn har stannats av
stopp- och startsystemet (medan
kontrollampan till stopp- och
startsystemet lyser).
OBSERVERA
Se till att systemet fungerar korrekt
Om något av följande skulle uppstå
kommer stopp- och startsystemet
eventuellt inte att fungera på rätt sätt.
Låt en auktoriserad Toyota-
återförsäljare eller Toyota-verkstad,
eller annan verkstad med motsvarande
kvalifikationer kontrollera bilen.
• Medan förarens säkerhetsbälte är
fastspänt blinkar
bältespåminnelselamporna för
förarens och framsätespassagerarens
bälten.
• Även om förarens säkerhetsbälte inte
är fastspänt är påminnelselamporna
till förarens och
framsätespassagerarens
säkerhetsbälten släckta.
• Även om förardörren är stängd tänds
varningslampan för öppen dörr, eller
kupébelysningen när strömbrytaren
till kupébelysningen är i dörrläge.
• Även om förardörren öppnas tänds
inte varningslampan för öppen dörr,
eller kupébelysningen tänds inte när
strömbrytaren till kupébelysningen
är i dörrläge.
Om motorn stannar (modeller med
manuell växellåda)
Om stopp- och startsystemet är
aktiverat och kopplingspedalen trampas
ned snabbt kan motorn starta om.
4.5.8 Toyota parkeringssensor*
*I förekommande fall
Avståndet från din bil till föremål, t.ex.
en vägg, vid fickparkering eller vid
manövrering in i ett garage mäts avsensorerna och kommuniceras via
informationsdisplayen, vindrutedisplayen
och en summerton. Kontrollera alltid
omgivningen när du använder detta
system.
Systemkomponenter
Sensorernas typ och placering
AFrämre hörnsensorer
BFrämre mittsensorer
CBakre hörnsensorer
DBakre mittsensorer
Display
När sensorerna känner av ett föremål,
t.ex. en vägg, visas ett diagram på
informationsdisplayen beroende på
bilens läge och avståndet till föremålet.
(När avståndet till föremålet blir kortare
kan avståndssegmenten börja blinka.)
AAvkänning med främre hörnsensorer
BDetektering med främre mittsensor
CDetektering med bakre hörnsensorer
DDetektering med bakre mittsensor
4.5 Använda körstödssystemen
166

Aktiverar/inaktiverar Toyotas
parkeringssensor
Använd de rattmonterade kontrollerna
till att aktivera/inaktivera Toyota
parkeringssensorer. (→Sid. 64)
1. Tryck på knappen
/på ratten
för att välja.
2. Tryck på
/på ratten för att
välja, tryck sedan på.
När funktionen för Toyota
parkeringssensor inaktiveras tänds
kontrollampan OFF (→Sid. 60) i
parkeringssensorsystemet.
Välj
på informationsdisplayen, väljoch därefter "On" för att slå på
systemet igen när det har varit avstängt.
Om systemet stängs av med den här
metoden kan det inte sättas på igen
genom att startknappen trycks till
avstängt läge och därefter till
tändningsläge.
VARNING!
Säkerhetsanvisningar beträffande
användning av systemet
Det finns en begränsning för den
avkänningskapacitet och de
styrfunktioner som det här systemet
kan ge och därför ska man inte förlita
sig alltför mycket på systemet. Föraren
är alltid ansvarig att vara uppmärksam
på omgivningen runt bilen och
körsäkerheten.
Se till att systemet kan fungera på
rätt sätt
Observera följande
säkerhetsanvisningar. Försummelse
kan leda till risk för att bilen inte kan
köras på säkert sätt och möjligen
orsaka en olycka.
• Skada inte sensorerna och håll dem
alltid rena.
• Fäst igen dekal eller elektrisk
komponent, t.ex. bakgrundsbelyst
registreringsskylt (särskilt om den
VARNING!(Fortsättning)
är självlysande), dimljus, skärmskydd
eller trådlös antenn nära en
radarsensor
• Utsätt inte ytan kring sensorn för
hårda stötar. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens kontrollera bilen om ytan
har utsatts för en stöt. Om främre
eller bakre stötfångaren behöver tas
bort/monteras eller bytas ut ska du
kontakta en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan
verkstad med motsvarande
kompetens och utrustning.
• Ta inte isär och lackera inte
sensorerna, gör inte heller någon
anpassning av dem.
• Fäst inte något skydd på
registreringsplåten.
• Håll alltid korrekt lufttryck i däcken.
När funktionen ska inaktiveras
I följande situationer ska funktionen
inaktiveras eftersom den kan komma
att aktiveras även om ingen risk för
kollision föreligger.
• Försummelse att observera
ovanstående varningar.
• En fjädring som inte är
Toyota-original (t.ex. sänkt fjädring)
har installerats.
När du tvättar bilen
Spruta inte vatten eller ånga på
områden kring sensorn.
Sådant kan orsaka en
funktionsstörning i sensorn.
• Spruta inte vatten direkt på
sensorerna om du tvättar bilen med
vatten under högt tryck eftersom det
kan orsaka en funktionsstörning i en
sensor.
• Rikta inte ånga för nära sensorerna
om du tvättar bilen med ånga,
eftersom det kan orsaka
funktionsstörning i en sensor.
4.5 Använda körstödssystemen
167
4
Körning

Systemet kan användas när
• Startknappen är i ON.
• Toyota parkeringssensorfunktion är
aktiv.
• Körhastigheten är lägre än cirka
10 km/tim.
• Växelspaken är i annat läge än P.
Om “Clean Parking Assist Sensor”
visas på informationsdisplayen.
En sensor kan vara täckt med
vattendroppar, is, snö, smuts etc. Ta bort
vattendropparna, isen, snön, smutsen
etc från sensorn så att systemet återgår
till normal funktion.
På grund av att is bildas på en sensor vid
låg temperatur visas eventuellt ett
varningsmeddelande, eller sensorn kan
inte alltid detektera ett föremål.
Systemet återgår till normal funktion
när isen smälter.
Om ett varningsmeddelande visas även
om sensorn är ren kan ett fel ha uppstått
i sensorn. Låt en auktoriserad
Toyota-återförsäljare eller
Toyota-verkstad, eller annan verkstad
med motsvarande kvalifikationer
kontrollera bilen.
Information om sensordetektering
• Sensorns detekteringsområden är
begränsade till områdena kring bilens
främre och bakre stötfångare.• Följande situationer kan uppstå vid
användning.
– Beroende på föremålets form och
andra faktorer kan
detekteringsavståndet bli kortare,
eller detektering kan inte utföras.
– Detektering kan bli omöjlig om
statiska föremål kommer närmare
sensorn.
– Ett kort uppehåll uppstår mellan
detektering av statiskt föremål och
visning (varningssummer hörs)
Även vid låg körhastighet finns en
möjlighet att föremålet kommer
närmare än 30 cm innan displayen
visas och varningssummern hörs.
– Det kan vara svårt att höra
summertonen på grund av
ljudsystemets ljudvolym eller ljudet
från luftkonditioneringen.
– Det kan vara svårt att höra ljudet
från det här systemet på grund av
summertoner från andra system.
Föremål som systemet inte alltid
detekterar på rätt sätt
Föremålets form kan hindra att sensorn
detekterar det. Var särskilt uppmärksam
på följande föremål:
• Kablar, staket, rep etc.
• Bomull, snö och annat material som
absorberar ljudvågor
• Föremål med spetsiga vinklar
• Låga föremål
• Höga föremål vars övre del skjuter ut i
riktning mot din bil
Situationer där systemet eventuellt
inte fungerar korrekt
Vissa förhållanden och den omgivande
miljön kan påverka en sensors möjlighet
att detektera föremål på rätt sätt.
Särskilda tillfällen när detta kan inträffa
listas nedan.
•
En sensor är täckt med vattendroppar,
smuts, snö eller is. (Det problemet löser
du genom att rengöra sensorerna.)
4.5 Använda körstödssystemen
168
