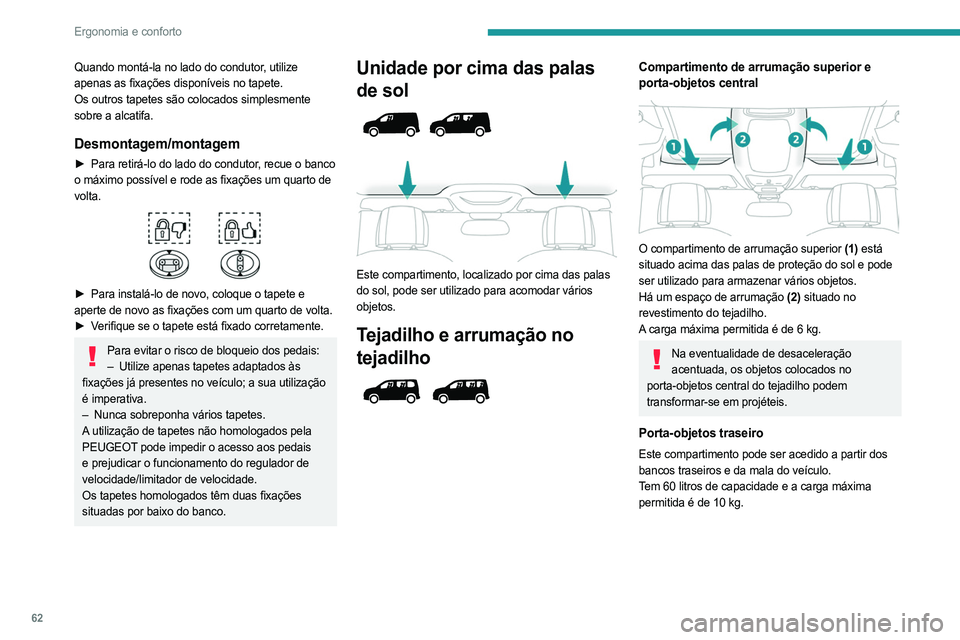

2022 PEUGEOT PARTNER ESP

62
Ergonomia e conforto
Quando montá-la no lado do condutor, utilize
apenas as fixações disponíveis no tapete.
Os outros tapetes são colocados simplesmente
sobre a alcatifa.
Desmontagem/montagem
► Para retirá-lo do lado do condutor, recue o banco
o máximo possível e rode as fixações um quarto de
volta.


► Para instalá-lo de novo, coloque o tapete e
aperte de novo as fixações com um quarto de volta.
►

V
erifique se o tapete está fixado corretamente.
Para evitar o risco de bloqueio dos pedais:– Utilize apenas tapetes adaptados às
fixações já presentes no veículo; a sua utilização
é imperativa.
–

Nunca sobreponha vários tapetes.
A

utilização de tapetes não homologados pela
PEUGEOT pode impedir o acesso aos pedais
e prejudicar o funcionamento do regulador de
velocidade/limitador de velocidade.
Os tapetes homologados têm duas fixações
situadas por baixo do banco.
Unidade por cima das palas
de sol




Este compartimento, localizado por cima das palas
do sol, pode ser utilizado para acomodar vários
objetos.
Tejadilho e arrumação no
tejadilho


Compartimento de arrumação superior e
porta-objetos central


O compartimento de arrumação superior (1) está
situado acima das palas de proteção do sol e pode
ser utilizado para armazenar vários objetos.
Há um espaço de arrumação (2) situado no
revestimento do tejadilho.
A carga máxima permitida é de 6 kg.
Na eventualidade de desaceleração acentuada, os objetos colocados no
porta-objetos central do tejadilho podem
transformar-se em projéteis.
Porta-objetos traseiro
Este compartimento pode ser acedido a partir dos
bancos traseiros e da mala do veículo.
Tem 60 litros de capacidade e a carga máxima
permitida é de 10 kg.

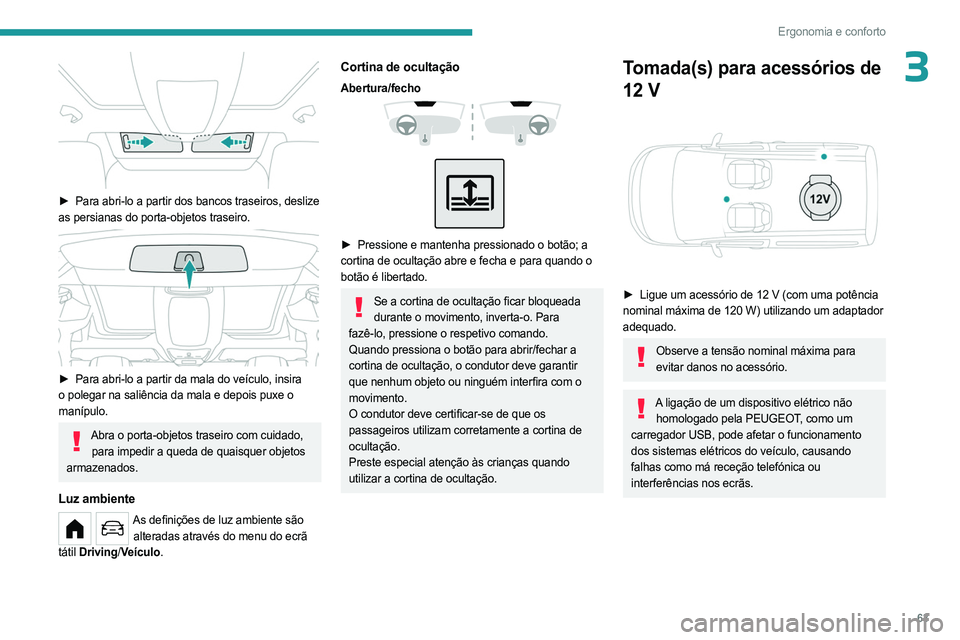

63
Ergonomia e conforto
3

► Para abri-lo a partir dos bancos traseiros, deslize
as persianas do porta-objetos traseiro.


► Para abri-lo a partir da mala do veículo, insira
o polegar na saliência da mala e depois puxe o
manípulo.
Abra o porta-objetos traseiro com cuidado, para impedir a queda de quaisquer objetos
armazenados.
Luz ambiente
As definições de luz ambiente são alteradas através do menu do ecrã
tátil

Driving

/ Veículo.
Cortina de ocultação
Abertura/fecho



► Pressione e mantenha pressionado o botão; a
cortina de ocultação abre e fecha e para quando o
botão é libertado.
Se a cortina de ocultação ficar bloqueada durante o movimento, inverta-o. Para
fazê-lo, pressione o respetivo comando.
Quando pressiona o botão para abrir/fechar a
cortina de ocultação, o condutor deve garantir
que nenhum objeto ou ninguém interfira com o
movimento.
O condutor deve certificar-se de que os
passageiros utilizam corretamente a cortina de
ocultação.
Preste especial atenção às crianças quando
utilizar a cortina de ocultação.
Tomada(s) para acessórios de
12 V


► Ligue um acessório de 12 V (com uma potência
nominal máxima de 120 W) utilizando um adaptador
adequado.
Observe a tensão nominal máxima para evitar danos no acessório.
A ligação de um dispositivo elétrico não homologado pela PEUGEOT, como um
carregador USB, pode afetar o funcionamento
dos sistemas elétricos do veículo, causando
falhas como má receção telefónica ou
interferências nos ecrãs.

65
Ergonomia e conforto
3

Este sistema permite fazer o carregamento sem
fios de um dispositivo portátil, como, por exemplo,
um smartphone, utilizando o princípio de indução
magnética, de acordo com a norma Qi 1.1.
O dispositivo portátil a carregar deve ser compatível
com a norma Qi, de origem, ou com a ajuda de um
suporte ou capa compatível.
Pode utilizar também um tapete, desde que tenha
sido aprovado pelo fabricante.
A zona de carga está identificada com o símbolo Qi.
O carregador funciona quando o motor está a
funcionar e o sistema Stop & Start no modo STOP
O carregamento é gerido pelo smartphone.
Com o sistema Keyless Entry and Start, o
funcionamento do carregador pode ser interrompido
temporariamente quando uma porta é aberta ou a
ignição é desligada.
Carregar
► Com a zona de carga desobstruída, coloque um
dispositivo na parte central.


Quando o dispositivo portátil é detetado, a luz
indicadora do carregador acende-se a verde. Esta
permanece acesa durante todo o espaço de tempo
de carga da bateria.
O sistema não foi concebido para carregar vários dispositivos em simultâneo.
Não deixe objetos metálicos (por exemplo, moedas, chaves, telecomando do veículo)
na zona de carga quando estiver a carregar um
dispositivo: risco de sobreaquecimento ou de
interrupção do processo de carregamento!
Se utilizar aplicações durante muito tempo em conjunto com carregamento sem fios,
alguns smartphones pode ativar o sistema de
segurança térmica e fazer com que algumas
funções deixem de funcionar.
Controlo do funcionamento
O estado da luz indicadora permite monitorizar o
funcionamento do carregador.
Estado da luz
indicadora Significado
Desativada Motor desligado.
Não foram detetados
dispositivos compatíveis.
Carregamento concluído.
Verde fixo Dispositivo portátil
compatível detetado.
A carregar.
Estado da luz
indicadoraSignificado
Cor-de-laranja
intermitente Deteção de objeto estranho
na zona de carregamento.
Dispositivo portátil mal
centrado na zona de
carregamento.
Cor-de-laranja
fixo Anomalia de funcionamento
do indicador de carga
da bateria do dispositivo
portátil.
Temperatura da bateria
do dispositivo demasiado
elevada.
Avaria no carregador.


Se a luz indicadora estiver fixa a cor-de-laranja:
–
retire o dispositivo e depois volte a colocá-lo no
centro da zona de carregamento.
ou
–

retire o dispositivo e faça uma nova tentativa um

quarto de hora mais tarde.
Se o problema persistir, dirija-se a um
concessionário PEUGEOT ou a uma oficina
autorizada para solicitar a verificação do sistema.

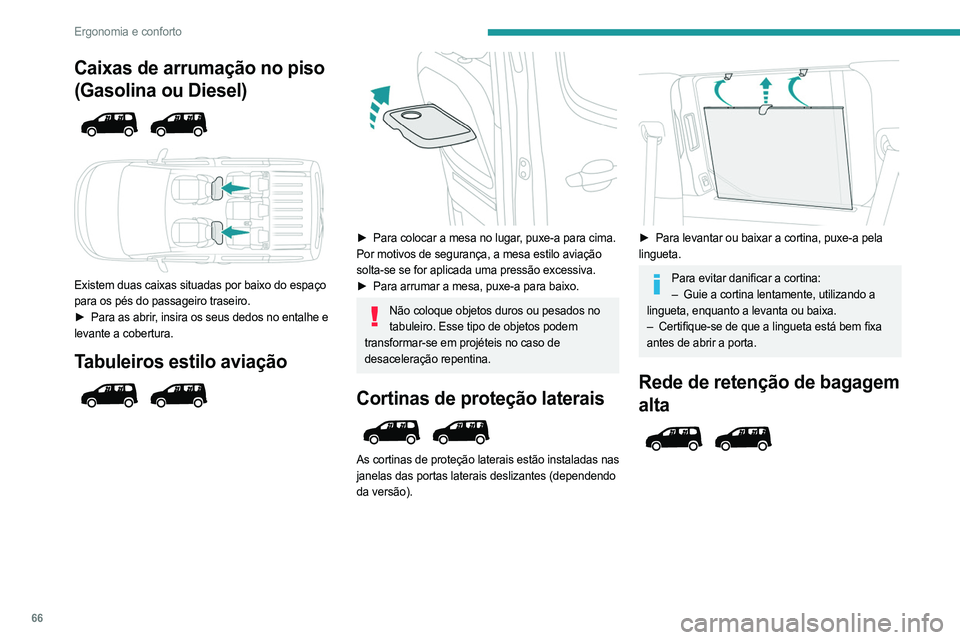

66
Ergonomia e conforto
Caixas de arrumação no piso
(Gasolina ou Diesel)




Existem duas caixas situadas por baixo do espaço
para os pés do passageiro traseiro.
►
Para as abrir
, insira os seus dedos no entalhe e
levante a cobertura.
Tabuleiros estilo aviação



► Para colocar a mesa no lugar , puxe-a para cima.
Por motivos de segurança, a mesa estilo aviação
solta-se se for aplicada uma pressão excessiva.
►

Para arrumar a mesa, puxe-a para baixo.
Não coloque objetos duros ou pesados no tabuleiro. Esse tipo de objetos podem
transformar-se em projéteis no caso de
desaceleração repentina.
Cortinas de proteção laterais

As cortinas de proteção laterais estão instaladas nas
janelas das portas laterais deslizantes (dependendo
da versão).


► Para levantar ou baixar a cortina, puxe-a pela
lingueta.
Para evitar danificar a cortina: – Guie a cortina lentamente, utilizando a
lingueta, enquanto a levanta ou baixa.
–

Certifique-se de que a lingueta está bem fixa

antes de abrir a porta.
Rede de retenção de bagagem
alta

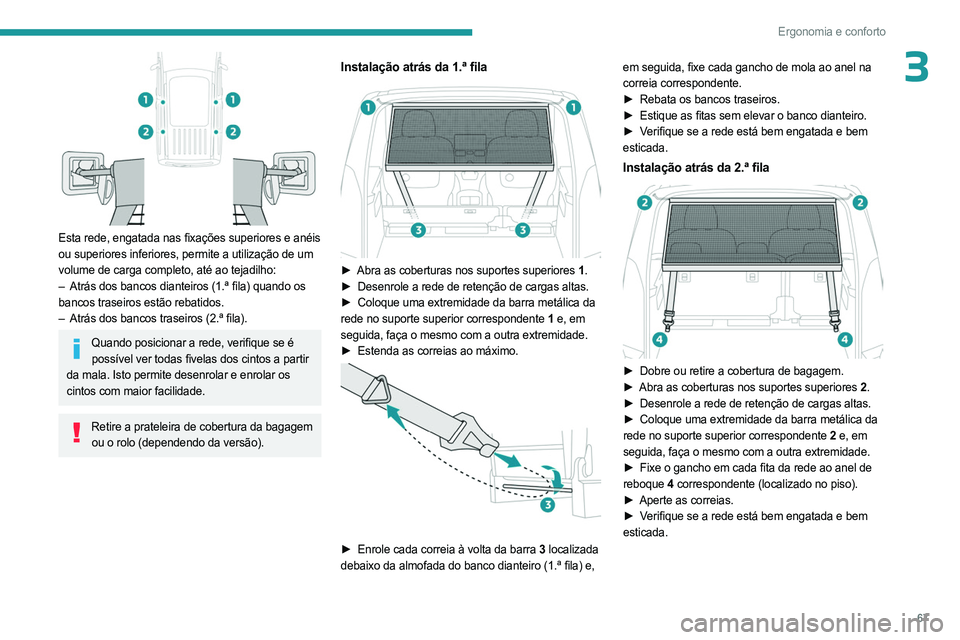

67
Ergonomia e conforto
3

Esta rede, engatada nas fixações superiores e anéis
ou superiores inferiores, permite a utilização de um
volume de carga completo, até ao tejadilho:
–
Atrás dos bancos dianteiros (1.ª fila) quando os

bancos traseiros estão rebatidos.
–

Atrás dos bancos traseiros (2.ª fila).
Quando posicionar a rede, verifique se é possível ver todas fivelas dos cintos a partir
da mala. Isto permite desenrolar e enrolar os
cintos com maior facilidade.
Retire a prateleira de cobertura da bagagem ou o rolo (dependendo da versão).
Instalação atrás da 1.ª fila

► Abra as coberturas nos suportes superiores 1.
► Desenrole a rede de retenção de cargas altas.
►

Coloque uma extremidade da barra metálica da

rede no suporte superior correspondente 1 e, em
seguida, faça o mesmo com a outra extremidade.
►

Estenda as correias ao máximo.

► Enrole cada correia à volta da barra 3 localizada
debaixo da almofada do banco dianteiro (1.ª fila) e, em seguida, fixe cada gancho de mola ao anel na
correia correspondente.
►

Rebata os bancos traseiros.
►

Estique as fitas sem elevar o banco dianteiro.
►

V
erifique se a rede está bem engatada e bem
esticada.
Instalação atrás da 2.ª fila

► Dobre ou retire a cobertura de bagagem.
► Abra as coberturas nos suportes superiores 2.
►

Desenrole a rede de retenção de cargas altas.
►


Coloque uma extremidade da barra metálica da

rede no suporte superior correspondente 2 e, em
seguida, faça o mesmo com a outra extremidade.
►

Fixe o gancho em cada fita da rede ao anel de

reboque 4 correspondente (localizado no piso).
►

Aperte as correias.
►


V
erifique se a rede está bem engatada e bem
esticada.

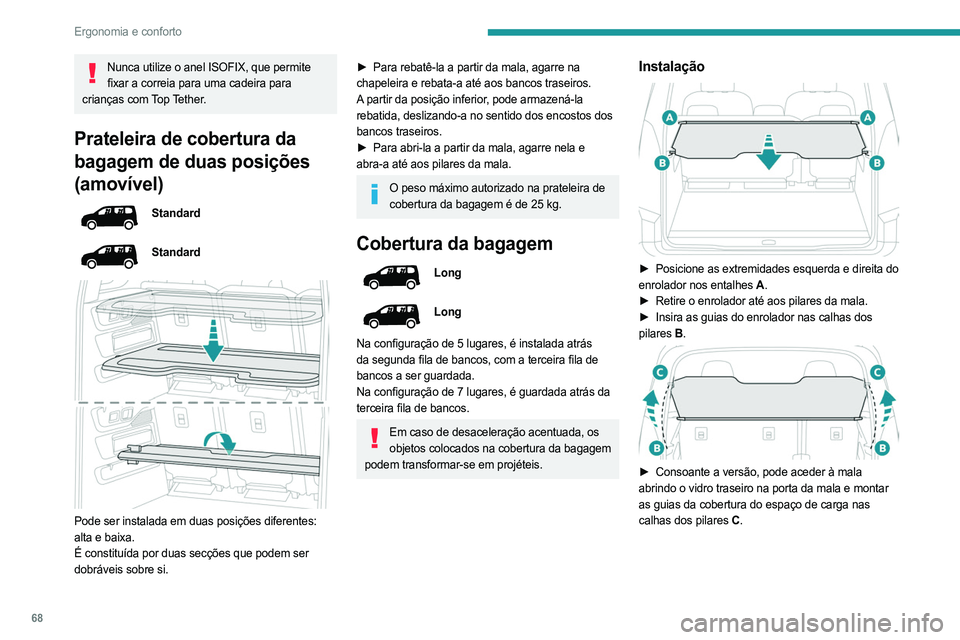

68
Ergonomia e conforto
Nunca utilize o anel ISOFIX, que permite fixar a correia para uma cadeira para
crianças com Top Tether.
Prateleira de cobertura da
bagagem de duas posições
(amovível)
Standard
Standard


Pode ser instalada em duas posições diferentes:
alta e baixa.
É constituída por duas secções que podem ser
dobráveis sobre si.
► Para rebatê-la a partir da mala, agarre na
chapeleira e rebata-a até aos bancos traseiros.
A partir da posição inferior, pode armazená-la
rebatida, deslizando-a no sentido dos encostos dos
bancos traseiros.
►

Para abri-la a partir da mala, agarre nela e

abra-a até aos pilares da mala.
O peso máximo autorizado na prateleira de cobertura da bagagem é de 25 kg.
Cobertura da bagagem
Long
Long
Na configuração de 5 lugares, é instalada atrás
da segunda fila de bancos, com a terceira fila de
bancos a ser guardada.
Na configuração de 7 lugares, é guardada atrás da
terceira fila de bancos.
Em caso de desaceleração acentuada, os objetos colocados na cobertura da bagagem
podem transformar-se em projéteis.
Instalação

► Posicione as extremidades esquerda e direita do
enrolador nos entalhes A .
►

Retire o enrolador até aos pilares da mala.
►


Insira as guias do enrolador nas calhas dos

pilares B.


► Consoante a versão, pode aceder à mala
abrindo o vidro traseiro na porta da mala e montar
as guias da cobertura do espaço de carga nas
calhas dos pilares C .

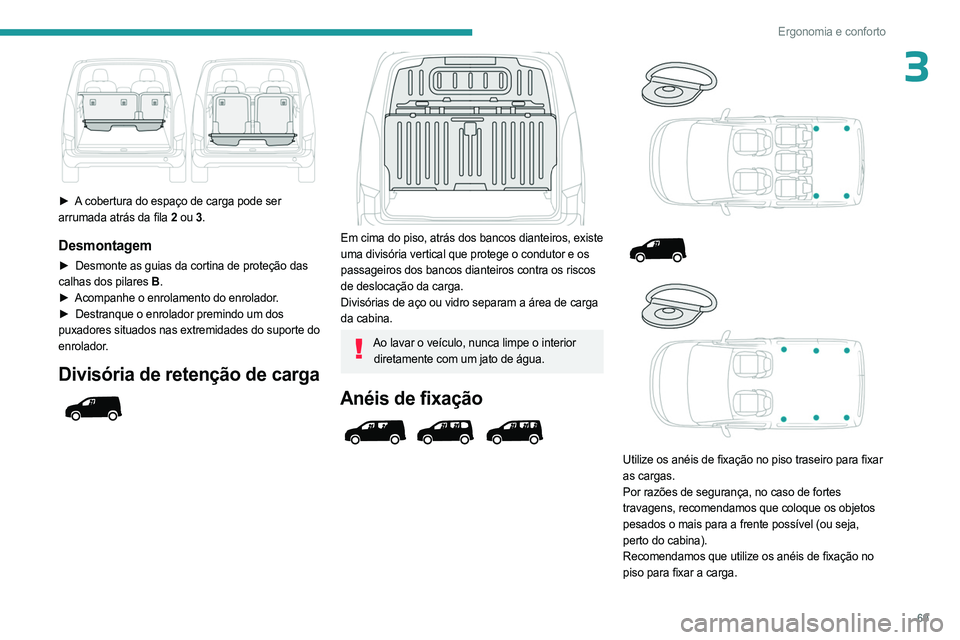

69
Ergonomia e conforto
3

► A cobertura do espaço de carga pode ser
arrumada atrás da fila 2 ou 3.
Desmontagem
► Desmonte as guias da cortina de proteção das
calhas dos pilares B .
►

Acompanhe o enrolamento do enrolador
.
►

Destranque o enrolador premindo um dos

puxadores situados nas extremidades do suporte do
enrolador.
Divisória de retenção de carga



Em cima do piso, atrás dos bancos dianteiros, existe
uma divisória vertical que protege o condutor e os
passageiros dos bancos dianteiros contra os riscos
de deslocação da carga.
Divisórias de aço ou vidro separam a área de carga
da cabina.
Ao lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Anéis de fixação







Utilize os anéis de fixação no piso traseiro para fixar
as cargas.
Por razões de segurança, no caso de fortes
travagens, recomendamos que coloque os objetos
pesados o mais para a frente possível (ou seja,
perto do cabina).
Recomendamos que utilize os anéis de fixação no
piso para fixar a carga.

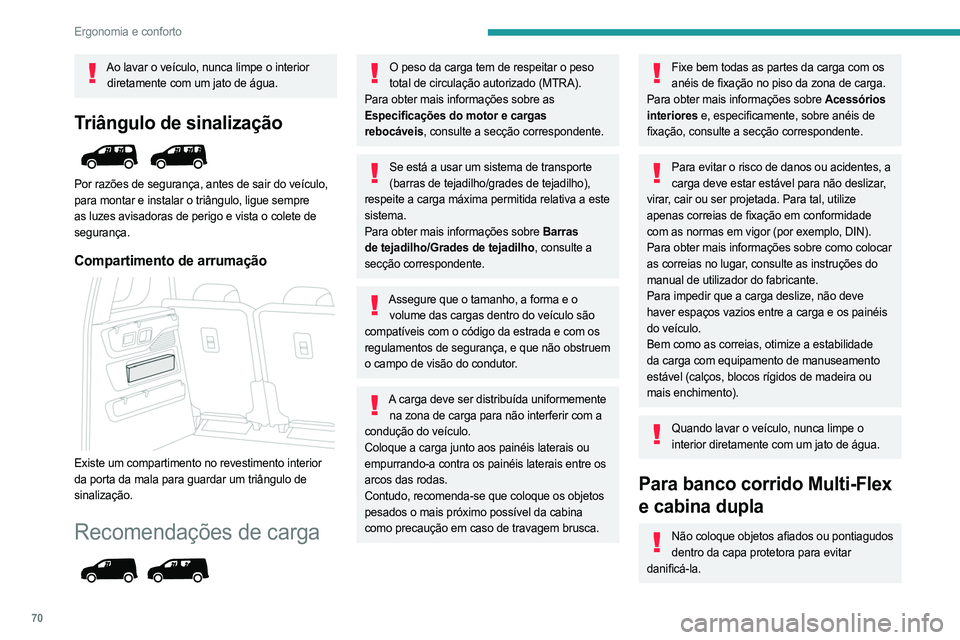

70
Ergonomia e conforto
Ao lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Triângulo de sinalização

Por razões de segurança, antes de sair do veículo,
para montar e instalar o triângulo, ligue sempre
as luzes avisadoras de perigo e vista o colete de
segurança.
Compartimento de arrumação

Existe um compartimento no revestimento interior
da porta da mala para guardar um triângulo de
sinalização.
Recomendações de carga

O peso da carga tem de respeitar o peso total de circulação autorizado (MTRA).
Para obter mais informações sobre as
Especificações do motor e cargas
rebocáveis, consulte a secção correspondente.
Se está a usar um sistema de transporte (barras de tejadilho/grades de tejadilho),
respeite a carga máxima permitida relativa a este
sistema.
Para obter mais informações sobre Barras
de tejadilho/Grades de tejadilho, consulte a
secção correspondente.
Assegure que o tamanho, a forma e o volume das cargas dentro do veículo são
compatíveis com o código da estrada e com os
regulamentos de segurança, e que não obstruem
o campo de visão do condutor.
A carga deve ser distribuída uniformemente na zona de carga para não interferir com a
condução do veículo.
Coloque a carga junto aos painéis laterais ou
empurrando-a contra os painéis laterais entre os
arcos das rodas.
Contudo, recomenda-se que coloque os objetos
pesados o mais próximo possível da cabina
como precaução em caso de travagem brusca.
Fixe bem todas as partes da carga com os anéis de fixação no piso da zona de carga.
Para obter mais informações sobre Acessórios
interiores e, especificamente, sobre anéis de
fixação, consulte a secção correspondente.
Para evitar o risco de danos ou acidentes, a carga deve estar estável para não deslizar,
virar, cair ou ser projetada. Para tal, utilize
apenas correias de fixação em conformidade
com as normas em vigor (por exemplo, DIN).
Para obter mais informações sobre como colocar
as correias no lugar, consulte as instruções do
manual de utilizador do fabricante.
Para impedir que a carga deslize, não deve
haver espaços vazios entre a carga e os painéis
do veículo.
Bem como as correias, otimize a estabilidade
da carga com equipamento de manuseamento
estável (calços, blocos rígidos de madeira ou
mais enchimento).
Quando lavar o veículo, nunca limpe o interior diretamente com um jato de água.
Para banco corrido Multi-Flex
e cabina dupla
Não coloque objetos afiados ou pontiagudos dentro da capa protetora para evitar
danificá-la.
