Informações práticas
7Compatibilidade dos
combustíveis

Gasolinas em conformidade com a norma
EN228 que contenha até 5 % e 10% de etanol,
respetivamente.

Diesels em conformidade com as normas EN590,
EN16734 e EN16709 e que contenham até 7 %, 10
%, 20 % e 30 % de éster metílico de ácidos gordos,
respetivamente. A utilização de combustíveis B20
ou B30, mesmo que esporádica, exige condições de
manutenção especiais, referidas como “Condições
difíceis”.

Diesel parafínico em conformidade com a norma
EN15940.
A utilização de qualquer outro tipo de (bio)combustível (por exemplo, óleos puros ou
vegetais diluídos, combustível doméstico) é
estritamente proibida, risco de danos no motor e
no sistema de combustível!
Apenas é autorizada a utilização de aditivos de diesel que cumpram as normas B715001
(gasolina) ou B715000 (diesel).
Diesel a baixa temperatura
A temperaturas abaixo de 0 °C (+32 °F), a formação
de parafinas em combustíveis diesel de verão pode
implicar um funcionamento anómalo do motor. Com
estas temperaturas, use combustível diesel de
inverno e mantenha o depósito acima dos 50
% de
enchimento.
Com temperaturas inferiores a -15
°C (+5 °F), para
evitar problemas de arranque, recomendamos que
estacione no interior (garagem aquecida).
Condução no estrangeiro
Determinados combustíveis podem danificar o
motor do seu veículo.
Nalguns países, pode ser exigida a utilização
de um tipo particular de combustível (índice
de octanas específico, denominação comercial
específica, etc.) para garantir a operação correta
do motor.
Para mais informações, consulte a rede.
Reabastecimento
Capacidade do depósito de combustível: cerca
de 61 litros: cerca de 44 litros (Gasolina) ou 50
litros (Diesel).
Capacidade de reserva: cerca de 6 litros.
Nível de combustível baixo
/2
1 1Quando o nível de combustível
reduzido é atingido, esta luz
avisadora acende-se no quadro de bordo,
acompanhada de uma mensagem e de um sinal
sonoro. Aquando do primeiro acendimento,
restam-lhe cerca de 6 litros de combustível.
Esta luz avisadora é apresentada sempre que a
ignição for ligada, acompanhada de uma mensagem
no ecrã e um sinal sonoro, até adicionar combustível
suficiente. Durante a condução, esta mensagem e
sinal sonoro são repetidos com maior frequência à
medida que o nível de combustível diminuir para 0 .
Reponha, imperativamente, o nível de combustível
assim que possível para evitar ficar sem
combustível.
Para obter mais informações sobre Falta
de combustível (diesel), consulte a secção
correspondente.
Uma seta pequena junto da luz avisadora indica em que lado do veículo está situado
o tampão de depósito de combustível.
Stop & Start Nunca ateste o depósito de combustível
quando o motor se encontrar em modo STOP;
desligue imperativamente a ignição com o botão.
Reabastecimento
Deve-se adicionar pelo menos 10 litros de
combustível até que a sonda de combustível o
registe.
A abertura do tampão de depósito de combustível
pode dar origem a um ruído causado pela aspiração

180

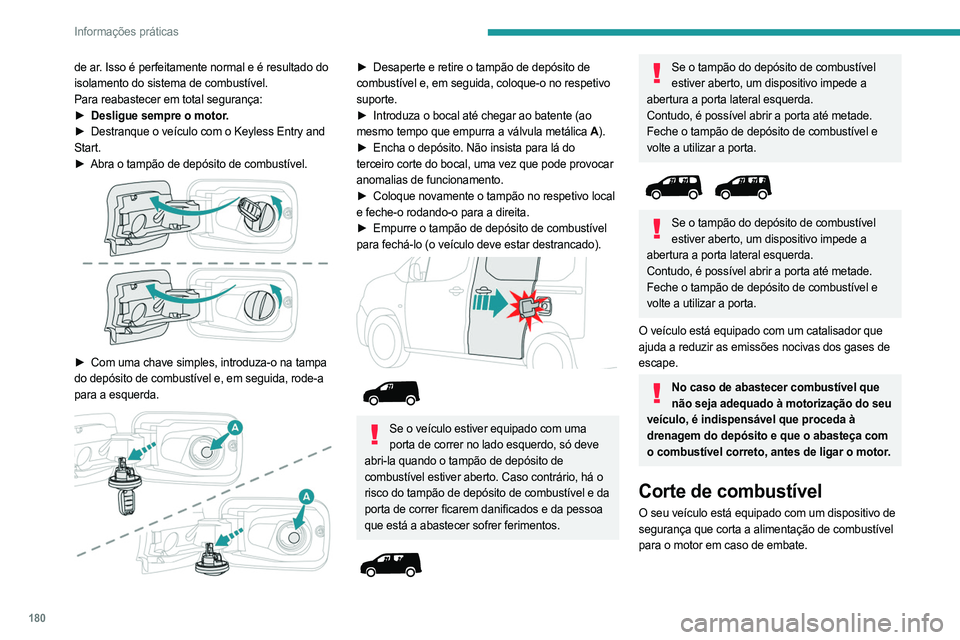

Informações práticas
de ar. Isso é perfeitamente normal e é resultado do
isolamento do sistema de combustível.
Para reabastecer em total segurança:
►
Desligue sempre o motor
.
►

Destranque o veículo com o Keyless Entry and

Start.
►

Abra o tampão de depósito de combustível.

► Com uma chave simples, introduza-o na tampa
do depósito de combustível e, em seguida, rode-a
para a esquerda.


► Desaperte e retire o tampão de depósito de
combustível e, em seguida, coloque-o no respetivo
suporte.
►

Introduza o bocal até chegar ao batente (ao

mesmo tempo que empurra a válvula metálica A ).
►

Encha o depósito. Não insista para lá do

terceiro corte do bocal, uma vez que pode provocar
anomalias de funcionamento.
►

Coloque novamente o tampão no respetivo local

e feche-o rodando-o para a direita.
►

Empurre o tampão de depósito de combustível

para fechá-lo (o veículo deve estar destrancado).




Se o veículo estiver equipado com uma porta de correr no lado esquerdo, só deve
abri-la quando o tampão de depósito de
combustível estiver aberto. Caso contrário, há o
risco do tampão de depósito de combustível e da
porta de correr ficarem danificados e da pessoa
que está a abastecer sofrer ferimentos.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.


Se o tampão do depósito de combustível estiver aberto, um dispositivo impede a
abertura a porta lateral esquerda.
Contudo, é possível abrir a porta até metade.
Feche o tampão de depósito de combustível e
volte a utilizar a porta.
O veículo está equipado com um catalisador que
ajuda a reduzir as emissões nocivas dos gases de
escape.
No caso de abastecer combustível que não seja adequado à motorização do seu
veículo, é indispensável que proceda à
drenagem do depósito e que o abasteça com
o combustível correto, antes de ligar o motor.
Corte de combustível
O seu veículo está equipado com um dispositivo de
segurança que corta a alimentação de combustível
para o motor em caso de embate.

181
Informações práticas

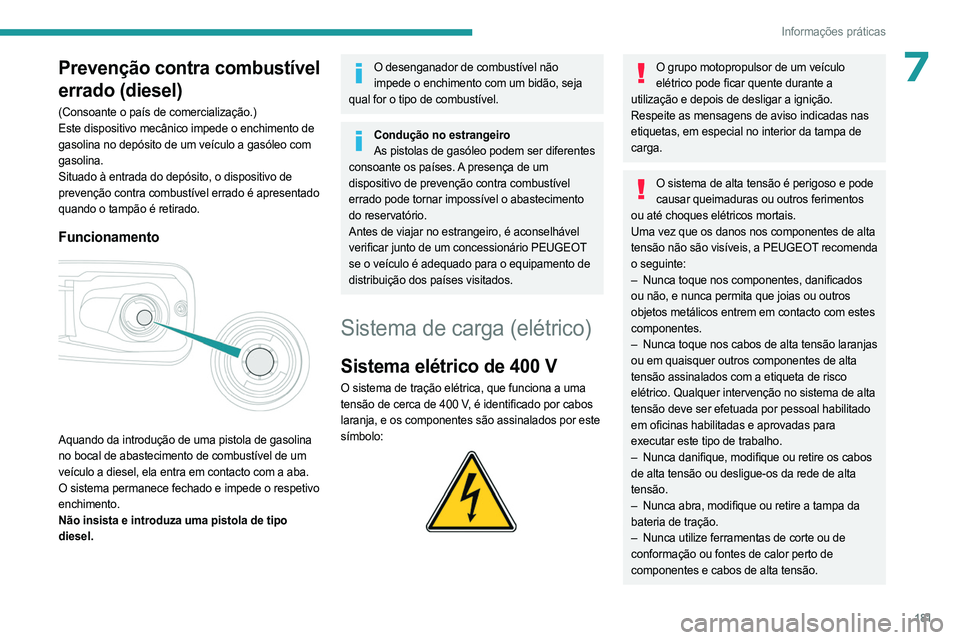

7Prevenção contra combustível
errado (diesel)
(Consoante o país de comercialização.)
Este dispositivo mecânico impede o enchimento de
gasolina no depósito de um veículo a gasóleo com
gasolina.
Situado à entrada do depósito, o dispositivo de
prevenção contra combustível errado é apresentado
quando o tampão é retirado.
Funcionamento

Aquando da introdução de uma pistola de gasolina
no bocal de abastecimento de combustível de um
veículo a diesel, ela entra em contacto com a aba.
O sistema permanece fechado e impede o respetivo
enchimento.
Não insista e introduza uma pistola de tipo
diesel.
O desenganador de combustível não impede o enchimento com um bidão, seja
qual for o tipo de combustível.
Condução no estrangeiro As pistolas de gasóleo podem ser diferentes
consoante os países. A presença de um
dispositivo de prevenção contra combustível
errado pode tornar impossível o abastecimento
do reservatório.
Antes de viajar no estrangeiro, é aconselhável
verificar junto de um concessionário PEUGEOT
se o veículo é adequado para o equipamento de
distribuição dos países visitados.
Sistema de carga (elétrico)
Sistema elétrico de 400 V
O sistema de tração elétrica, que funciona a uma
tensão de cerca de 400 V, é identificado por cabos
laranja, e os componentes são assinalados por este
símbolo:


O grupo motopropulsor de um veículo elétrico pode ficar quente durante a
utilização e depois de desligar a ignição.
Respeite as mensagens de aviso indicadas nas
etiquetas, em especial no interior da tampa de
carga.
O sistema de alta tensão é perigoso e pode causar queimaduras ou outros ferimentos
ou até choques elétricos mortais.
Uma vez que os danos nos componentes de alta
tensão não são visíveis, a PEUGEOT recomenda
o seguinte:
–

Nunca toque nos componentes, danificados

ou não, e nunca permita que joias ou outros
objetos metálicos entrem em contacto com estes
componentes.
–

Nunca toque nos cabos de alta tensão laranjas

ou em quaisquer outros componentes de alta
tensão assinalados com a etiqueta de risco
elétrico. Qualquer intervenção no sistema de alta
tensão deve ser efetuada por pessoal habilitado
em oficinas habilitadas e aprovadas para
executar este tipo de trabalho.
–

Nunca danifique, modifique ou retire os cabos

de alta tensão ou desligue-os da rede de alta
tensão.
–

Nunca abra, modifique ou retire a tampa da

bateria de tração.
–

Nunca utilize ferramentas de corte ou de

conformação ou fontes de calor perto de
componentes e cabos de alta tensão.

184

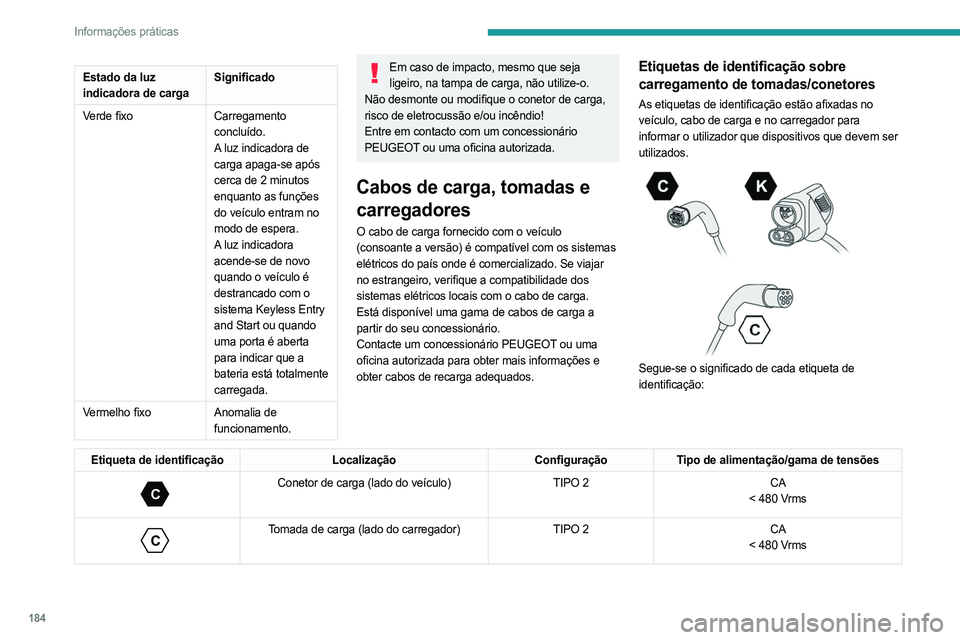

Informações práticas
Estado da luz
indicadora de cargaSignificado
Verde fixo Carregamento
concluído.
A luz indicadora de
carga apaga-se após
cerca de 2 minutos
enquanto as funções
do veículo entram no
modo de espera.
A luz indicadora
acende-se de novo
quando o veículo é
destrancado com o
sistema Keyless Entry
and Start ou quando
uma porta é aberta
para indicar que a
bateria está totalmente
carregada.
Vermelho fixo Anomalia de
funcionamento.Em caso de impacto, mesmo que seja
ligeiro, na tampa de carga, não utilize-o.
Não desmonte ou modifique o conetor de carga,
risco de eletrocussão e/ou incêndio!
Entre em contacto com um concessionário
PEUGEOT ou uma oficina autorizada.
Cabos de carga, tomadas e
carregadores
O cabo de carga fornecido com o veículo
(consoante a versão) é compatível com os sistemas
elétricos do país onde é comercializado. Se viajar
no estrangeiro, verifique a compatibilidade dos
sistemas elétricos locais com o cabo de carga.
Está disponível uma gama de cabos de carga a
partir do seu concessionário.
Contacte um concessionário PEUGEOT ou uma
oficina autorizada para obter mais informações e
obter cabos de recarga adequados.
Etiquetas de identificação sobre
carregamento de tomadas/conetores
As etiquetas de identificação estão afixadas no
veículo, cabo de carga e no carregador para
informar o utilizador que dispositivos que devem ser
utilizados.




Segue-se o significado de cada etiqueta de
identificação:
Etiqueta de identificação LocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
C
Conetor de carga (lado do veículo) TIPO 2CA
< 480 Vrms

C
Tomada de carga (lado do carregador) TIPO 2CA
< 480 Vrms

185
Informações práticas

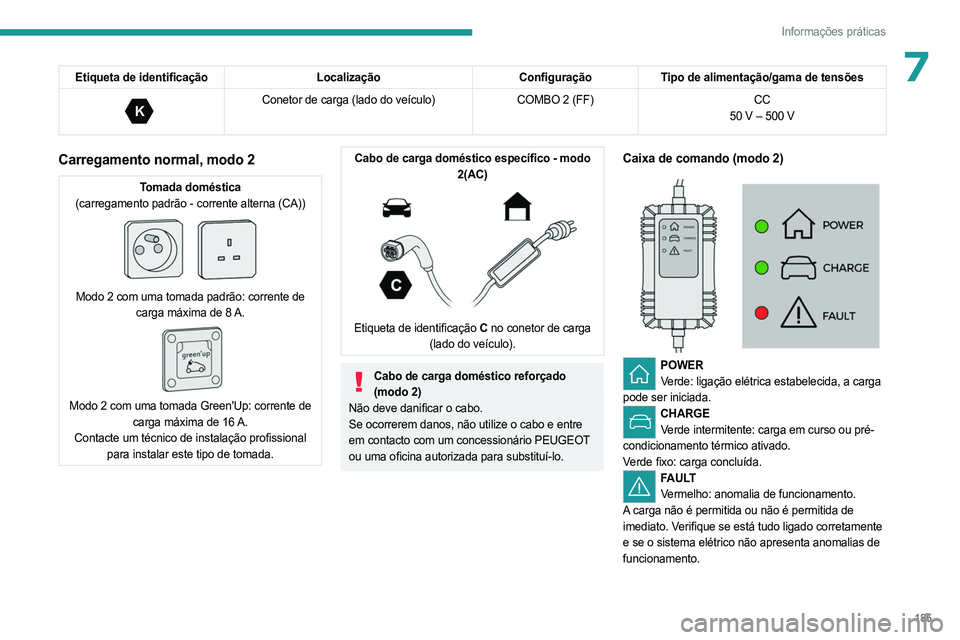

7Etiqueta de identificaçãoLocalizaçãoConfiguraçãoTipo de alimentação/gama de tensões
K
Conetor de carga (lado do veículo) COMBO 2 (FF)CC
50 V – 500 V
Carregamento normal, modo 2
Tomada doméstica
(carregamento padrão - corrente alterna (CA))


Modo 2 com uma tomada padrão: corrente de carga máxima de 8 A.


Modo 2 com uma tomada Green'Up: corrente de carga máxima de 16 A.
Contacte um técnico de instalação profissional para instalar este tipo de tomada.
Cabo de carga doméstico específico - modo 2(AC)


Etiqueta de identificação C no conetor de carga
(lado do veículo).
Cabo de carga doméstico reforçado (modo 2)
Não deve danificar o cabo.
Se ocorrerem danos, não utilize o cabo e entre
em contacto com um concessionário PEUGEOT
ou uma oficina autorizada para substituí-lo.
Caixa de comando (modo 2)


POWER
Verde: ligação elétrica estabelecida, a carga
pode ser iniciada.
CHARGE Verde intermitente: carga em curso ou pré-
condicionamento térmico ativado.
Verde fixo: carga concluída.
FAULT Vermelho: anomalia de funcionamento.
A carga não é permitida ou não é permitida de
imediato. Verifique se está tudo ligado corretamente
e se o sistema elétrico não apresenta anomalias de
funcionamento.

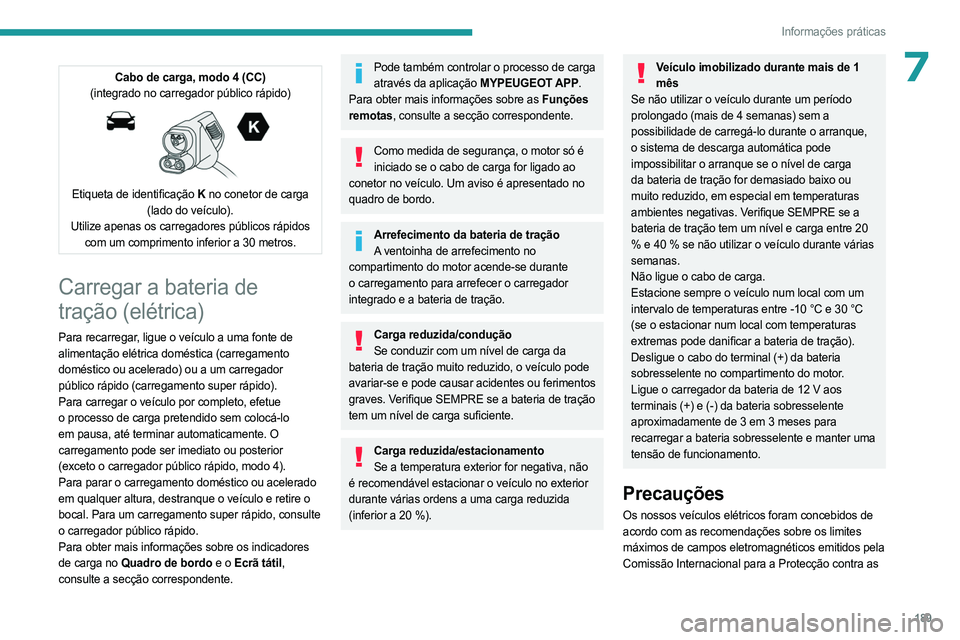

189
Informações práticas
7Cabo de carga, modo 4 (CC)
(integrado no carregador público rápido)


Etiqueta de identificação K no conetor de carga
(lado do veículo).
Utilize apenas os carregadores públicos rápidos com um comprimento inferior a 30 metros.
Carregar a bateria de
tração (elétrica)
Para recarregar, ligue o veículo a uma fonte de
alimentação elétrica doméstica (carregamento
doméstico ou acelerado) ou a um carregador
público rápido (carregamento super rápido).
Para carregar o veículo por completo, efetue
o processo de carga pretendido sem colocá-lo
em pausa, até terminar automaticamente. O
carregamento pode ser imediato ou posterior
(exceto o carregador público rápido, modo 4).
Para parar o carregamento doméstico ou acelerado
em qualquer altura, destranque o veículo e retire o
bocal. Para um carregamento super rápido, consulte
o carregador público rápido.
Para obter mais informações sobre os indicadores
de carga no Quadro de bordo e o Ecrã tátil,
consulte a secção correspondente.
Pode também controlar o processo de carga através da aplicação MYPEUGEOT APP.
Para obter mais informações sobre as Funções
remotas, consulte a secção correspondente.
Como medida de segurança, o motor só é iniciado se o cabo de carga for ligado ao
conetor no veículo. Um aviso é apresentado no
quadro de bordo.
Arrefecimento da bateria de tração A ventoinha de arrefecimento no
compartimento do motor acende-se durante
o carregamento para arrefecer o carregador
integrado e a bateria de tração.
Carga reduzida/condução Se conduzir com um nível de carga da
bateria de tração muito reduzido, o veículo pode
avariar-se e pode causar acidentes ou ferimentos
graves. Verifique SEMPRE se a bateria de tração
tem um nível de carga suficiente.
Carga reduzida/estacionamento Se a temperatura exterior for negativa, não
é recomendável estacionar o veículo no exterior
durante várias ordens a uma carga reduzida
(inferior a 20 %).
Veículo imobilizado durante mais de 1 mês
Se não utilizar o veículo durante um período
prolongado (mais de 4 semanas) sem a
possibilidade de carregá-lo durante o arranque,
o sistema de descarga automática pode
impossibilitar o arranque se o nível de carga
da bateria de tração for demasiado baixo ou
muito reduzido, em especial em temperaturas
ambientes negativas. Verifique SEMPRE se a
bateria de tração tem um nível e carga entre 20
% e 40 % se não utilizar o veículo durante várias
semanas.
Não ligue o cabo de carga.
Estacione sempre o veículo num local com um
intervalo de temperaturas entre -10 °C e 30 °C
(se o estacionar num local com temperaturas
extremas pode danificar a bateria de tração).
Desligue o cabo do terminal (+) da bateria
sobresselente no compartimento do motor.
Ligue o carregador da bateria de 12 V aos
terminais (+) e (-) da bateria sobresselente
aproximadamente de 3 em 3 meses para
recarregar a bateria sobresselente e manter uma
tensão de funcionamento.
Precauções
Os nossos veículos elétricos foram concebidos de
acordo com as recomendações sobre os limites
máximos de campos eletromagnéticos emitidos pela
Comissão Internacional para a Protecção contra as

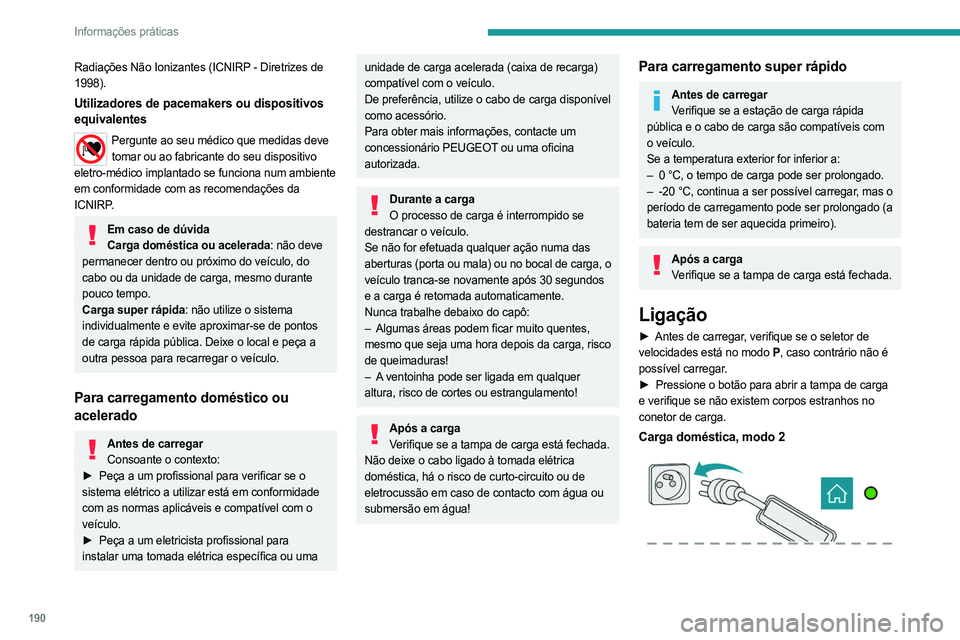

190
Informações práticas
Radiações Não Ionizantes (ICNIRP - Diretrizes de
1998).
Utilizadores de pacemakers ou dispositivos
equivalentes
Pergunte ao seu médico que medidas deve tomar ou ao fabricante do seu dispositivo
eletro-médico implantado se funciona num ambiente
em conformidade com as recomendações da
ICNIRP.
Em caso de dúvida Carga doméstica ou acelerada: não deve
permanecer dentro ou próximo do veículo, do
cabo ou da unidade de carga, mesmo durante
pouco tempo.
Carga super rápida: não utilize o sistema
individualmente e evite aproximar-se de pontos
de carga rápida pública. Deixe o local e peça a
outra pessoa para recarregar o veículo.
Para carregamento doméstico ou
acelerado
Antes de carregar Consoante o contexto:
►

Peça a um profissional para verificar se o

sistema elétrico a utilizar está em conformidade
com as normas aplicáveis e compatível com o
veículo.
►

Peça a um eletricista profissional para

instalar uma tomada elétrica específica ou uma
unidade de carga acelerada (caixa de recarga)
compatível com o veículo.
De preferência, utilize o cabo de carga disponível
como acessório.
Para obter mais informações, contacte um
concessionário PEUGEOT ou uma oficina
autorizada.
Durante a carga O processo de carga é interrompido se
destrancar o veículo.
Se não for efetuada qualquer ação numa das
aberturas (porta ou mala) ou no bocal de carga, o
veículo tranca-se novamente após 30 segundos
e a carga é retomada automaticamente.
Nunca trabalhe debaixo do capô:
–

Algumas áreas podem ficar muito quentes,

mesmo que seja uma hora depois da carga, risco
de queimaduras!
–

A

ventoinha pode ser ligada em qualquer
altura, risco de cortes ou estrangulamento!
Após a carga Verifique se a tampa de carga está fechada.
Não deixe o cabo ligado à tomada elétrica
doméstica, há o risco de curto-circuito ou de
eletrocussão em caso de contacto com água ou
submersão em água!
Para carregamento super rápido
Antes de carregar Verifique se a estação de carga rápida
pública e o cabo de carga são compatíveis com
o veículo.
Se a temperatura exterior for inferior a:
–

0 °C, o tempo de carga pode ser prolongado.
–


-20 °C, continua a ser possível carregar
, mas o
período de carregamento pode ser prolongado (a
bateria tem de ser aquecida primeiro).
Após a carga Verifique se a tampa de carga está fechada.
Ligação
► Antes de carregar, verifique se o seletor de
velocidades está no modo P, caso contrário não é
possível carregar.
►

Pressione o botão para abrir a tampa de carga

e verifique se não existem corpos estranhos no
conetor de carga.
Carga doméstica, modo 2
