154
Körning




Skärmen är uppdelad i två delar med en vy
beroende av sammanhang, och en vy av bilen
och närområdet uppifrån.
Parkeringssensorerna kompletterar
informationen om vyn av fordonet uppifrån.
Flera olika vyer kan visas:
–
Standard vy
.
–

180° vy
.
–

Zoom vy
.
AUTO-läget är aktiverat som standard.
I detta läget väljer systemet den bästa vyn att
visas (standard eller zoom).
Du kan när som helst under manövern ändra typ
av vy.
►

T
ryck på knappen som sitter i nedre vänstra
hörnet på pekskärmen.
►

Välj en typ av vy:
•

”Vy Standard”.
•
”180° view”. •
”Vy Zoom”.
• ”AUTO view”.
Visningen uppdateras omedelbart till den valda
typen av vy.
Systemets status sparas inte när tändningen
slås av.
Driftsprincip

Med hjälp av en eller två kameror registreras
den nära omgivningen vid manövrering i låg
hastighet.
En bild ovanifrån av omgivningen återskapas
(visas mellan ramar) i realtid medan du
manövrerar bilen.
Den gör det lättare att parkera bilen rakt och se
alla hinder i närheten. Den raderas automatiskt
om bilen står parkerad för länge.
Med Visiopark 2 rekonstrueras vyn via de två
kamerorna, såväl vid körning framåt som vid
backning.
När funktionen är aktiverad är det möjligt att vyn
ovanifrån inte visas. Om systemet är aktiverat
när fordonet redan har rört sig kan vyn ovanifrån
visas helt.
Visiopark 1
Vy bakåt

För att aktivera kameran på bakluckan, koppla
in backväxeln och överskrid inte en hastighet på
10 km/tim.
Systemet är inaktiverat:
–

Automatiskt, at hastigheter över cirka 10 km/
tim,
–


Automatiskt, om bakluckan är öppen.
–


När backväxeln byts (bilden fortsätter att visas
i 7 sekunder).
–


Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.
Vy Standard

Området bakom bilen visas på skärmen.

155
Körning
6AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den bakre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder i nivå med den röda linjen (mindre
än 30 cm) under manövern, med hjälp av
sensorerna som sitter på bakre stötfångaren.
Vy Standard

Området bakom bilen visas på skärmen.De blå linjerna
1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Den röda linjen 2 motsvarar ett avstånd på
30 cm från bakre stötfångaren och de två blå
linjerna 3 och 4 ett avstånd på 1 m respektive
2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån bakom
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till närliggande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att övervaka
bilens sidor via sidospeglarna.
Parkeringssensorerna ger också ytterligare
information om området runt bilen.
180° vy

Med 180°-vyn kan du backa ut från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den innefattar 3 zoner: vänster A, mitten B och
höger C.

156
Körning
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Visiopark 2
Bilen har en kamera fram som är placerad i
kylargrillen och en kamera bak som är placerad
nära bakluckans öppningsreglage.
Med hjälp av dessa kameror visar systemet
fordonets nära omgivning på pekskärmen, med
vyer från baksidan av fordonet (bakre syn) när
backväxeln är inkopplad och vyer från fordonets
framsida (främre syn) när växellådan är i neutral
eller en växel är inkopplad.
Sikt bakåt

Systemet aktiveras automatiskt när backväxeln
läggs i.
Systemet är inaktiverat:
–
Automatiskt, om hastigheten överstiger cirka
20 km/h.
–


När du växlar från backväxeln (bilden framåt
ersätter bilden bakåt i 7 sekunder).
– Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
Om en släpvagn eller en cykelhållare är
monterad på dragkroken blir området
bakom fordonet på vyn ovanifrån mörkt.
Återskapning av omgivningen genomförs
endast av kameran fram.
Bakre vyerna är liknande de för Visiopark
1-funktionen.
Se motsvarande avsnitt för mer information om
Visiopark 1-funktionen.
Sikt framåt och bakåt

När motorn är igång och hastigheten
under 20 km/tim aktiveras systemet
via

menyn Driving/Fordon

på pekskärmen:
►

Välj ”
Parkeringshjälp med kamera ”.
Läget AUTO visas som standard, med vyn
framåt om växellådan är i friläge eller en växel
är ilagd, eller med vyn bakåt om backväxeln är
ilagd. Systemet är inaktiverat:
–

Automatiskt över 30 km/tim (bilden försvinner
temporärt vid 20 km/tim).
–

Genom ett tryck på den vita pilen i
pekskärmens övre vänstra hörn.
AUTO läge

Detta läge aktiveras som standard.
I det automatiska läget växlas den främre vyn
(standard) till vyn uppifrån (zoom) när du närmar
dig ett hinder under manövern, med hjälp av
sensorerna som sitter på främre stötfångaren.
Vy Standard

Området framför bilen visas på skärmen.
De orange linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och de
två orange linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån framför
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till omgivande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.

157
Körning
6De orange linjerna 1 representerar bilens bredd
med utfällda sidospeglar. Linjernas riktning är i
enlighet med rattens läge.
Räknat från främre stötfångaren, motsvarar
den röda linjen 2 ett avstånd på 30 cm och de
två orange linjerna 3 och 4 ett avstånd på 1 m
respektive 2 m.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Zoom-vy

Kameran registrerar omgivningen under
manövern och återskapar en vy uppifrån framför
bilen i dess närmaste omgivning för att bilen ska
kunna manövreras i förhållande till omgivande
hinder.
Denna vy är tillgänglig i läget AUTO eller genom
val i inställningsmenyn för vy.
Hindren kan förefalla befinna sig längre
bort än i verkligheten.
Under manövern är det viktigt att checka över
bilens sidor via sidospeglarna.
Parkeringssensorerna kompletterar även
informationen om bilens omgivning.
180° vy

Med 180°-vyn kan du köra ut framåt från en
parkeringsplats och på förhand se om fordon,
fotgängare eller cyklister närmar sig.
Denna vy rekommenderas inte för att göra en
fullständig manöver.
Den består av 3 zoner: vänster A, mitten B och
höger C.
Denna vy är endast tillgänglig genom val i
ändringsmenyn för vy.
Park Assist
Se de allmänna rekommendationerna
för kör- och manövreringshjälpmedel.
Systemet används för aktiv parkeringshjälp: det
känner av en parkeringsplats och styr bilen för
att parkera på platsen.
Med manuell växellåda styr föraren
gaspedalen, bromsarna, växlarna och
kopplingen.
Med automatlåda (EAT6/EAT8) styr föraren
gaspedalen, bromsarna och växlarna.
När bilen parkeras eller ska köra iväg från
en parkeringsplats ger systemet audiovisuell
information till föraren så att manövern ska
kunna utföras på ett säkert sätt. Flera framåt-
och bakåtmanövrer kan krävas.
Föraren kan när som helst ta tillbaka kontrollen
över styrningen genom att gripa tag i ratten.

158
Körning
Funktionen Park Assist hjälper föraren med
följande parkeringsmanövrer:
A.Köra in i en parkeringsficka
B. Köra ut från en parkeringsficka
C. Köra in på parkeringsplats
Park Assist-systemet fungerar inte när
motorn är avstängd.
När Park Assist är aktiverad förhindrar den
Stop & Start från att gå in i STOP-läge. Om
Park Assist aktiveras i STOP-läget startas
motorn om.
Park Assist styr servostyrningen under
max. 4 manövercykler. Funktionen
inaktiveras efter dessa 4 cykler. Om bilen inte
är i rätt position tar du över kontrollen för att
slutföra manövern.
Manöversekvensen och köranvisningar
visas på instrumentpanelen.
Assistansen är aktiverad: när denna symbol visas tillsammans med en
fartgräns betyder det att styrinrättningen styrs
av systemet. Rör inte ratten.
Assistansen är inaktiverad: när denna symbol visas betyder det att
styrinrättningen inte längre styrs av systemet.
Ta tillbaka kontrollen över styrningen.
När Park Assist aktiveras så kopplas
Dödavinkeln-varnare ur.
Funktionen för parkeringssensorer går
inte att använda under uppmätningen av
ledig parkeringsplats. Den aktiveras senare
under manövrerna för att varna dig om din bil
närmar sig ett hinder: ljudsignalen blir
kontinuerlig när avståndet till hindret är
mindre än 30 centimeter.
Om funktionen för parkeringssensorer har
inaktiverats återaktiveras den automatiskt
under de assisterade manöverfaserna.
Vid parkering eller när du kör ut från en
parkeringsplats kan Visiopark 1
- Visiopark 2-funktionerna slås på. De ger
möjlighet till en bättre översikt över området
runt bilen genom att ge kompletterande
information på instrumentpanelen.
Se motsvarande avsnitt för mer information
om Visiopark 1 - Visiopark 2-funktionerna.
I vissa fall kan sensorerna inte detektera
små hinder som befinner sig i deras döda
vinklar.
Alla föremål som överskrider bilens storlek
(t.ex. takstege, dragkrok) tas inte med
i beräkningen av Park Assist under en
manöver.
Kontrollera alltid omgivningen innan du
påbörjar en manöver.
Om sidoavståndet mellan bilen och
parkeringsplatsen är för stort finns det risk för
att systemet inte kan mäta platsen.
Vid manövrering svänger ratten snabbt:
håll inte i ratten eller placera händerna
mellan rattens ekrar.
Kontrollera att det inte finns föremål i
närheten av ratten som kan dras med vid
manövreringen (lösa kläder, halsdukar). Risk
för personskador!
Få hjälp att fickparkera
► När du parkerar väljer du ” Park
Assist ” på Driving/Fordon -
pekskärmsmenyn för att aktivera funktionen.
► Begränsa hastigheten till högst 20 km/
tim och välj ” Enter parallel parking
space” på pekskärmen.
När det gäller fickparkering indikerar inte
systemet P-platser som är klart mindre
eller större än bilen.
► Använd blinkers på den sida du har
valt att parkera på för att aktivera
mätfunktionen. Kör bilen med ett avstånd mellan
0,5 och 1,5 m från raden med parkerade bilar
.
20► Kör med en hastighet på 20 km/h och
följ instruktionerna tills systemet hittar en
ledig plats.
► Kör långsamt framåt tills ett
meddelande visas och en ljudsignal hörs,
som uppmanar dig att lägga i backväxeln.
► Lägg i backväxeln, släpp ratten och
sätt bilen i rörelse utan att överstiga 7
km/h.
Den assisterade parkeringsmanövern har
inletts.
7► Utan att överstiga 7 km/h kör du
framåt och bakåt samtidigt som du är
uppmärksam på varningarna från
parkeringssensorersystemet tills du får en
indikering om att parkeringsmanövern är slutförd.
Avslutad manöver åtföljs av en ljudsignal och ett meddelande.
Parkeringsassistans är inaktiverat: du kan ta
över kontrollerna igen.
Få hjälp att parkera sida vid
sida
► När du parkerar väljer du " Park
Assist" på Driving/Fordon -
pekskärmsmenyn för att aktivera funktionen.
► Begränsa hastigheten till högst 20 km/
tim och välj “Enter bay parking space”
på pekskärmen.
► Aktivera blinkersljuset på sidan som
du önskar fickparkera på för att aktivera
mätfunktionen. Kör bilen med ett avstånd mellan
0,5 och 1,5 m från raden med parkerade bilar.

159
Körning
6► Kör långsamt framåt tills ett
meddelande visas och en ljudsignal hörs,
som uppmanar dig att lägga i backväxeln.
► Lägg i backväxeln, släpp ratten och
sätt bilen i rörelse utan att överstiga 7
km/h.
Den assisterade parkeringsmanövern har
inletts.
7► Utan att överstiga 7 km/h kör du
framåt och bakåt samtidigt som du är
uppmärksam på varningarna från
parkeringssensorersystemet tills du får en
indikering om att parkeringsmanövern är slutförd.
Avslutad manöver åtföljs av en ljudsignal och ett meddelande.
Parkeringsassistans är inaktiverat: du kan ta
över kontrollerna igen.
Få hjälp att parkera sida vid
sida
► När du parkerar väljer du " Park
Assist " på Driving/Fordon -
pekskärmsmenyn för att aktivera funktionen.
► Begränsa hastigheten till högst 20 km/
tim och välj “ Enter bay parking space”
på pekskärmen.
► Aktivera blinkersljuset på sidan som
du önskar fickparkera på för att aktivera
mätfunktionen. Kör bilen med ett avstånd mellan
0,5 och 1,5 m från raden med parkerade bilar
.
20► Kör med en hastighet på 20 km/h och
följ instruktionerna tills systemet hittar en
ledig plats.
Om systemet hittar flera platser efter
varandra kommer det att välja den sista
av dessa.
► Kör långsamt framåt tills ett
meddelande visas och en ljudsignal hörs,
som uppmanar dig att lägga i backväxeln.
► Lägg i backväxeln, släpp ratten och
förflytta dig utan att överskrida 7 km/h.
Den assisterade parkeringsmanövern har
inletts.
7► Utan att överstiga 7 km/h följer du
instruktionerna och varningarna från
parkeringshjälpsystemet tills du får en indikering
om att parkeringsmanövern är slutförd.
Avslutad manöver åtföljs av en ljudsignal och ett meddelande.
Systemet inaktiveras och kontrollen kan
återupptas.
Under manövern för att parkera sida vid
sida inaktiveras funktionen Park Assist
automatiskt så snart bilens bakparti befinner
sig närmare än 50
cm från ett hinder.
Få hjälp att köra ut från en
parkeringsficka
► Slå på tändningen för att köra ut från en
parkeringsficka.
► Medan bilen är stillastående väljer du
" Park Assist" på Driving/Fordon-
pekskärmsmenyn för att aktivera funktionen.
► Tryck på "Exit parking slot " på
pekskärmen.
► Aktivera blinkersljuset åt det håll som
du vill köra ut från parkeringsfickan.
► Lägg i en växel för att backa
eller köra framåt och släpp ratten.
Den assisterade parkeringsmanövern har
inletts.
5► Utan att överstiga 5 km/h kör du
framåt och bakåt samtidigt som du är
uppmärksam på varningarna från
parkeringshjälpsystemet tills du får en indikering
om att parkeringsmanövern är slutförd.
Manövern är slutförd när framhjulsaxeln befinner
sig utanför P-platsen.
Avslutad manöver åtföljs av en ljudsignal och ett meddelande.
Systemet inaktiveras och kontrollen kan
återupptas.
Inaktivering
Systemet inaktiveras via Driving / Fordon
pekskärmsmenyn.
Systemet inaktiveras automatiskt:
–

när tändningen är avslagen.
–


vid motorstopp.
–


om förarens bilbälte inte är fastspänt.
–


om förardörren öppnas.
–


om ingen manöver påbörjas inom 5 minuter
efter att du valt typ av manöver

.

160
Körning
– efter att bilen stått stilla länge under
manövern.
–

om antispinnsystemet (ASR) utlösts.
–


om bilens hastighet överskrider den tillåtna
gränsen.
–


om föraren avbryter rattvridningen.
–


efter mer än 4 parkeringscykler
.
–

om ett av framhjulen stöter mot ett hinder
.
Inaktivering bekräftas med ett meddelande åtföljt
av en ljudsignal.
Då ska föraren ta tillbaka kontrollen över bilens
styrning.
Om systemet inaktiveras under en
manöver måste föraren återaktivera det
för att upprepa den aktuella uppmätningen.
Inaktivering
Systemet inaktiveras automatiskt:
– om ett släp har kopplats till elkontakten;
–

om förardörren är öppen;
–


om bilens hastighet överskrider 70 km/h.
För att koppla bort systemet under en längre
tid ska du kontakta en PEUGEOT

-auktoriserad
verkstad eller en annan kvalificerad verkstad.
Funktionsfel
Om funktionsfel med
parkeringssensorerna uppstår under
användning, vilket indikeras genom att denna
varningslampa tänds, inaktiveras funktionen. Vid funktionsfel ska du låta en PEUGEOT-
auktoriserad verkstad eller en annan kvalificerad
verkstad kontrollera systemet.
Vid ett funktionsfel med servostyrningen
tänds denna varningslampa på
instrumentpanelen och ett varningsmeddelande
visas.
Stoppa bilen så fort du kan på ett säkert sätt.
Vänd dig till en PEUGEOT-auktoriserad verkstad
eller en annan kvalificerad verkstad.

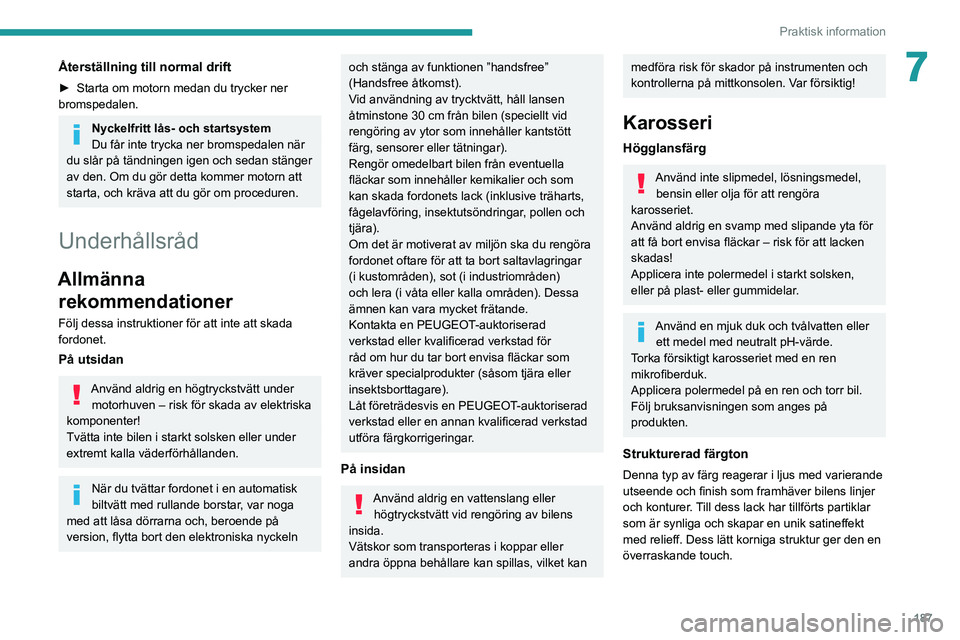

187
Praktisk information
7Återställning till normal drift
► Starta om motorn medan du trycker ner
bromspedalen.
Nyckelfritt lås- och startsystem
Du får inte trycka ner bromspedalen när
du slår på tändningen igen och sedan stänger
av den. Om du gör detta kommer motorn att
starta, och kräva att du gör om proceduren.
Underhållsråd
Allmänna rekommendationer
Följ dessa instruktioner för att inte att skada
fordonet.
På utsidan
Använd aldrig en högtryckstvätt under
motorhuven – risk för skada av elektriska
komponenter!
Tvätta inte bilen i starkt solsken eller under
extremt kalla väderförhållanden.
När du tvättar fordonet i en automatisk
biltvätt med rullande borstar, var noga
med att låsa dörrarna och, beroende på
version, flytta bort den elektroniska nyckeln
och stänga av funktionen ”handsfree”
(Handsfree åtkomst).
Vid användning av trycktvätt, håll lansen
åtminstone 30 cm från bilen (speciellt vid
rengöring av ytor som innehåller kantstött
färg, sensorer eller tätningar).
Rengör omedelbart bilen från eventuella
fläckar som innehåller kemikalier och som
kan skada fordonets lack (inklusive träharts,
fågelavföring, insektutsöndringar, pollen och
tjära).
Om det är motiverat av miljön ska du rengöra
fordonet oftare för att ta bort saltavlagringar
(i kustområden), sot (i industriområden)
och lera (i våta eller kalla områden). Dessa
ämnen kan vara mycket frätande.
Kontakta en PEUGEOT-auktoriserad
verkstad eller kvalificerad verkstad för
råd om hur du tar bort envisa fläckar som
kräver specialprodukter (såsom tjära eller
insektsborttagare).
Låt företrädesvis en PEUGEOT-auktoriserad
verkstad eller en annan kvalificerad verkstad
utföra färgkorrigeringar.
På insidan
Använd aldrig en vattenslang eller högtryckstvätt vid rengöring av bilens
insida.
Vätskor som transporteras i koppar eller
andra öppna behållare kan spillas, vilket kan
medföra risk för skador på instrumenten och
kontrollerna på mittkonsolen. Var försiktig!
Karosseri
Högglansfärg
Använd inte slipmedel, lösningsmedel, bensin eller olja för att rengöra
karosseriet.
Använd aldrig en svamp med slipande yta för
att få bort envisa fläckar – risk för att lacken
skadas!
Applicera inte polermedel i starkt solsken,
eller på plast- eller gummidelar.
Använd en mjuk duk och tvålvatten eller ett medel med neutralt pH-värde.
Torka försiktigt karosseriet med en ren
mikrofiberduk.
Applicera polermedel på en ren och torr bil.
Följ bruksanvisningen som anges på
produkten.
Strukturerad färgton
Denna typ av färg reagerar i ljus med varierande
utseende och finish som framhäver bilens linjer
och konturer. Till dess lack har tillförts partiklar
som är synliga och skapar en unik satineffekt
med relieff. Dess lätt korniga struktur ger den en
överraskande touch.
