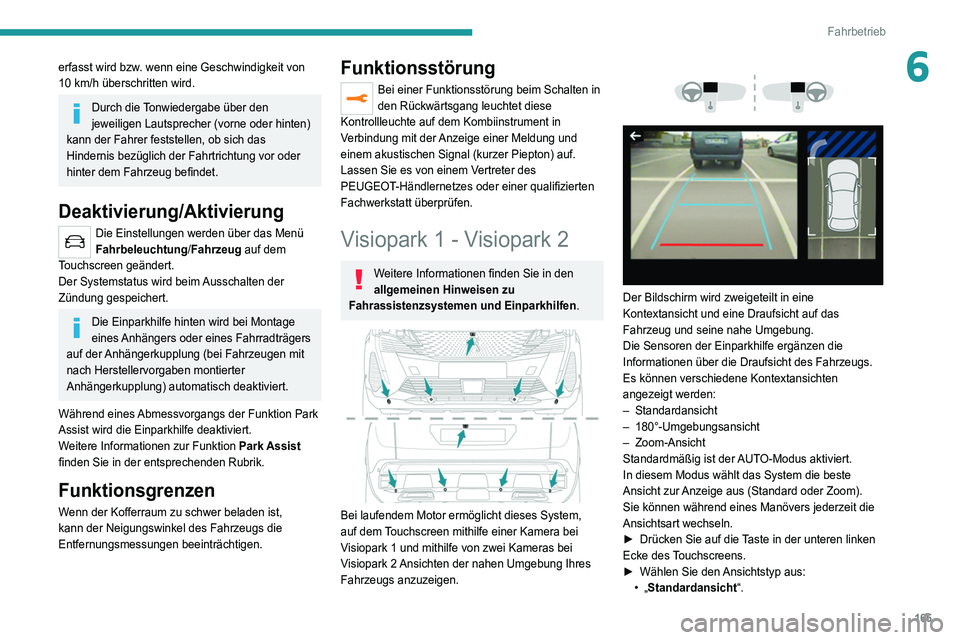

165
Fahrbetrieb
6erfasst wird bzw. wenn eine Geschwindigkeit von
10 km/h überschritten wird.
Durch die Tonwiedergabe über den
jeweiligen Lautsprecher (vorne oder hinten)
kann der Fahrer feststellen, ob sich das
Hindernis bezüglich der Fahrtrichtung vor oder
hinter dem Fahrzeug befindet.
Deaktivierung/Aktivierung
Die Einstellungen werden über das Menü
Fahrbeleuchtung/Fahrzeug auf dem
Touchscreen geändert.
Der Systemstatus wird beim Ausschalten der
Zündung gespeichert.
Die Einparkhilfe hinten wird bei Montage
eines Anhängers oder eines Fahrradträgers
auf der Anhängerkupplung (bei Fahrzeugen mit
nach Herstellervorgaben montierter
Anhängerkupplung) automatisch deaktiviert.
Während eines Abmessvorgangs der Funktion Park
Assist wird die Einparkhilfe deaktiviert.
Weitere Informationen zur Funktion Park Assist
finden Sie in der entsprechenden Rubrik.
Funktionsgrenzen
Wenn der Kofferraum zu schwer beladen ist,
kann der Neigungswinkel des Fahrzeugs die
Entfernungsmessungen beeinträchtigen.
Funktionsstörung
Bei einer Funktionsstörung beim Schalten in
den Rückwärtsgang leuchtet diese
Kontrollleuchte auf dem Kombiinstrument in
Verbindung mit der Anzeige einer Meldung und
einem akustischen Signal (kurzer Piepton) auf.
Lassen Sie es von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Visiopark 1 - Visiopark 2
Weitere Informationen finden Sie in den
allgemeinen Hinweisen zu
Fahrassistenzsystemen und Einparkhilfen.


Bei laufendem Motor ermöglicht dieses System,
auf dem Touchscreen mithilfe einer Kamera bei
Visiopark 1 und mithilfe von zwei Kameras bei
Visiopark 2 Ansichten der nahen Umgebung Ihres
Fahrzeugs anzuzeigen.




Der Bildschirm wird zweigeteilt in eine
Kontextansicht und eine Draufsicht auf das
Fahrzeug und seine nahe Umgebung.
Die Sensoren der Einparkhilfe ergänzen die
Informationen über die Draufsicht des Fahrzeugs.
Es können verschiedene Kontextansichten
angezeigt werden:
–
Standardansicht
–


180°-Umgebungsansicht
–


Zoom-Ansicht
Standardmäßig ist der

AUTO-Modus aktiviert.
In diesem Modus wählt das System die beste
Ansicht zur Anzeige aus (Standard oder Zoom).
Sie können während eines Manövers jederzeit die
Ansichtsart wechseln.
►

Drücken Sie auf die
Taste in der unteren linken
Ecke des Touchscreens.
►

Wählen Sie den
Ansichtstyp aus:
•
„Standardansicht“.

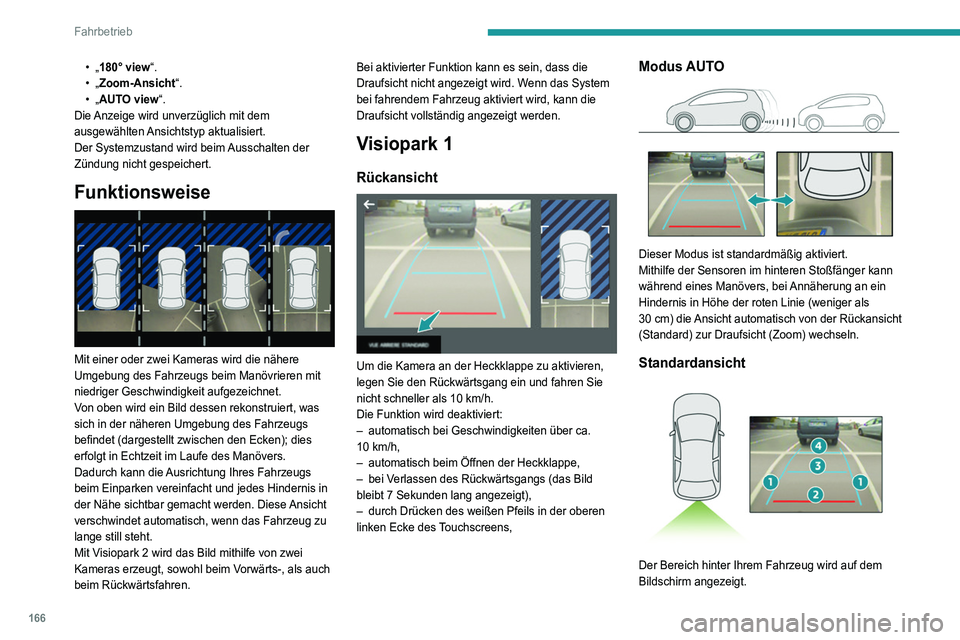

166
Fahrbetrieb
• „180° view“.
• „Zoom-Ansicht“.
•
„AUTO view“.
Die Anzeige wird unverzüglich mit dem
ausgewählten Ansichtstyp aktualisiert.
Der Systemzustand wird beim Ausschalten der
Zündung nicht gespeichert.
Funktionsweise

Mit einer oder zwei Kameras wird die nähere
Umgebung des Fahrzeugs beim Manövrieren mit
niedriger Geschwindigkeit aufgezeichnet.
Von oben wird ein Bild dessen rekonstruiert, was
sich in der näheren Umgebung des Fahrzeugs
befindet (dargestellt zwischen den Ecken); dies
erfolgt in Echtzeit im Laufe des Manövers.
Dadurch kann die Ausrichtung Ihres Fahrzeugs
beim Einparken vereinfacht und jedes Hindernis in
der Nähe sichtbar gemacht werden. Diese Ansicht
verschwindet automatisch, wenn das Fahrzeug zu
lange still steht.
Mit Visiopark 2 wird das Bild mithilfe von zwei
Kameras erzeugt, sowohl beim Vorwärts-, als auch
beim Rückwärtsfahren. Bei aktivierter Funktion kann es sein, dass die
Draufsicht nicht angezeigt wird. Wenn das System
bei fahrendem Fahrzeug aktiviert wird, kann die
Draufsicht vollständig angezeigt werden.
Visiopark 1
Rückansicht

Um die Kamera an der Heckklappe zu aktivieren,
legen Sie den Rückwärtsgang ein und fahren Sie
nicht schneller als 10
km/h.
Die Funktion wird deaktiviert:
–

automatisch bei Geschwindigkeiten über ca.
10

km/h,
–

automatisch beim Öffnen der Heckklappe,
–


bei V
erlassen des Rückwärtsgangs (das Bild
bleibt 7 Sekunden lang angezeigt),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im hinteren Stoßfänger kann
während eines Manövers, bei Annäherung an ein
Hindernis in Höhe der roten Linie (weniger als
30
cm)
die Ansicht automatisch von der Rückansicht
(Standard) zur Draufsicht (Zoom) wechseln.
Standardansicht

Der Bereich hinter Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die blauen Rasterlinien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom hinteren Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
blauen Linien 3 und 4 1 m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht vom Heck des
Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.

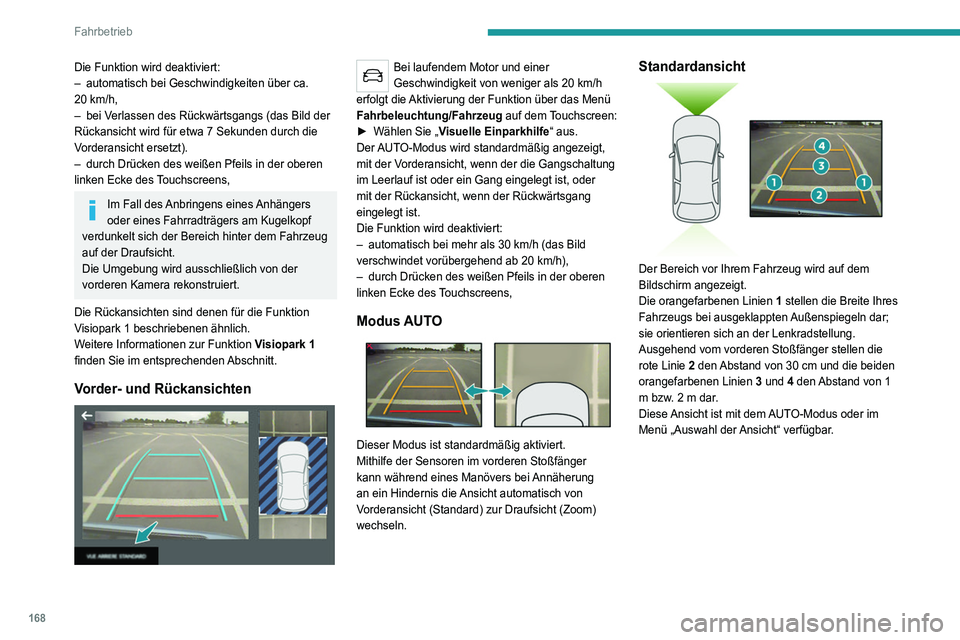

168
Fahrbetrieb
Die Funktion wird deaktiviert:
– automatisch bei Geschwindigkeiten über ca.
20
km/h,
–

bei V
erlassen des Rückwärtsgangs (das Bild der
Rückansicht wird für etwa 7
Sekunden durch die
Vorderansicht ersetzt).
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Im Fall des Anbringens eines Anhängers
oder eines Fahrradträgers am Kugelkopf
verdunkelt sich der Bereich hinter dem Fahrzeug
auf der Draufsicht.
Die Umgebung wird ausschließlich von der
vorderen Kamera rekonstruiert.
Die Rückansichten sind denen für die Funktion
Visiopark 1 beschriebenen ähnlich.
Weitere Informationen zur Funktion Visiopark 1
finden Sie im entsprechenden Abschnitt.
Vorder- und Rückansichten

Bei laufendem Motor und einer
Geschwindigkeit von weniger als 20 km/h
erfolgt die Aktivierung der Funktion über das Menü
Fahrbeleuchtung/Fahrzeug auf dem Touchscreen:
►

Wählen Sie „
Visuelle Einparkhilfe“ aus.
Der AUTO-Modus wird standardmäßig angezeigt,
mit der Vorderansicht, wenn der die Gangschaltung
im Leerlauf ist oder ein Gang eingelegt ist, oder
mit der Rückansicht, wenn der Rückwärtsgang
eingelegt ist.
Die Funktion wird deaktiviert:
–

automatisch bei mehr als 30
km/h (das Bild
verschwindet vorübergehend ab 20
km/h),
–

durch Drücken des weißen Pfeils in der oberen
linken Ecke des

Touchscreens,
Modus AUTO

Dieser Modus ist standardmäßig aktiviert.
Mithilfe der Sensoren im vorderen Stoßfänger
kann während eines Manövers bei Annäherung
an ein Hindernis die Ansicht automatisch von
Vorderansicht (Standard) zur Draufsicht (Zoom)
wechseln.
Standardansicht

Der Bereich vor Ihrem Fahrzeug wird auf dem
Bildschirm angezeigt.
Die orangefarbenen Linien 1 stellen die Breite Ihres
Fahrzeugs bei ausgeklappten Außenspiegeln dar;
sie orientieren sich an der Lenkradstellung.
Ausgehend vom vorderen Stoßfänger stellen die
rote Linie 2 den Abstand von 30 cm und die beiden
orangefarbenen Linien 3 und 4 den Abstand von 1
m bzw. 2 m dar.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Zoom-Ansicht

Die Kamera zeichnet bei den Fahrmanövern die
Umgebung auf, um eine Draufsicht von der Front
des Fahrzeugs in seiner unmittelbaren Umgebung
erstellen zu können, sodass mit dem Fahrzeug
Fahrmanöver im Verhältnis zu den umgebenden
Hindernissen vorgenommen werden können.
Diese Ansicht ist mit dem AUTO-Modus oder im
Menü „Auswahl der Ansicht“ verfügbar.
Die Hindernisse können weiter entfernt
erscheinen, als sie tatsächlich sind.
Während des Fahrmanövers ist es wichtig,
mithilfe der Seitenspiegel die Seiten des
Fahrzeugs zu kontrollieren.
Mithilfe der Einparkhilfe können außerdem
die Informationen über die Umgebung des
Fahrzeugs ergänzt werden.

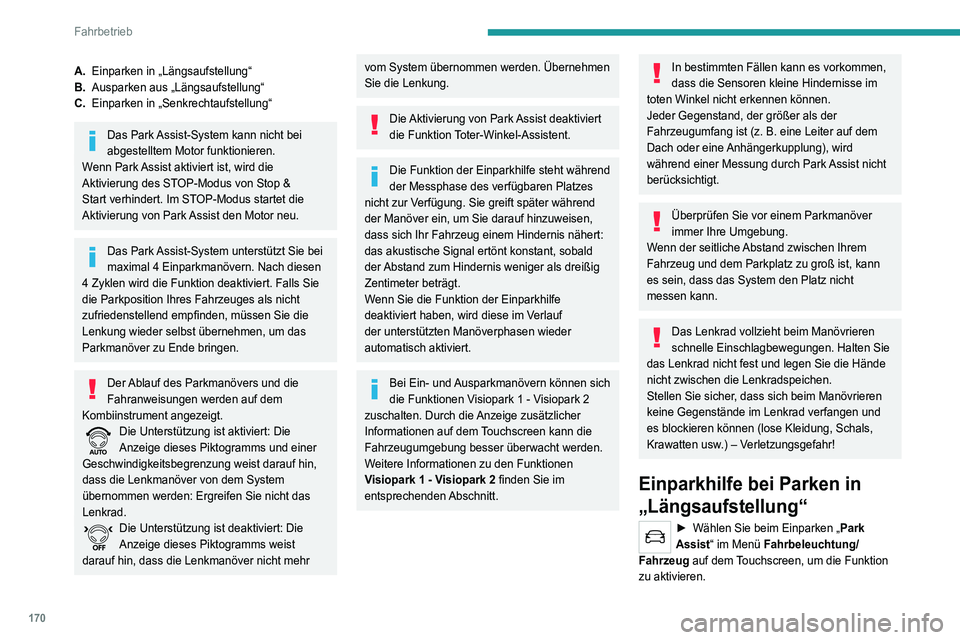

170
Fahrbetrieb
A.Einparken in „Längsaufstellung“
B. Ausparken aus „Längsaufstellung“
C. Einparken in „Senkrechtaufstellung“
Das Park Assist-System kann nicht bei
abgestelltem Motor funktionieren.
Wenn Park Assist aktiviert ist, wird die
Aktivierung des STOP-Modus von Stop &
Start verhindert. Im STOP-Modus startet die
Aktivierung von Park Assist den Motor neu.
Das Park Assist-System unterstützt Sie bei
maximal 4 Einparkmanövern. Nach diesen
4 Zyklen wird die Funktion deaktiviert. Falls Sie
die Parkposition Ihres Fahrzeuges als nicht
zufriedenstellend empfinden, müssen Sie die
Lenkung wieder selbst übernehmen, um das
Parkmanöver zu Ende bringen.
Der Ablauf des Parkmanövers und die
Fahranweisungen werden auf dem
Kombiinstrument angezeigt.
Die Unterstützung ist aktiviert: Die
Anzeige dieses Piktogramms und einer
Geschwindigkeitsbegrenzung weist darauf hin,
dass die Lenkmanöver von dem System
übernommen werden: Ergreifen Sie nicht das
Lenkrad.
Die Unterstützung ist deaktiviert: Die
Anzeige dieses Piktogramms weist
darauf hin, dass die Lenkmanöver nicht mehr
vom System übernommen werden. Übernehmen
Sie die Lenkung.
Die Aktivierung von Park Assist deaktiviert
die Funktion Toter-Winkel-Assistent.
Die Funktion der Einparkhilfe steht während
der Messphase des verfügbaren Platzes
nicht zur Verfügung. Sie greift später während
der Manöver ein, um Sie darauf hinzuweisen,
dass sich Ihr Fahrzeug einem Hindernis nähert:
das akustische Signal ertönt konstant, sobald
der Abstand zum Hindernis weniger als dreißig
Zentimeter beträgt.
Wenn Sie die Funktion der Einparkhilfe
deaktiviert haben, wird diese im Verlauf
der unterstützten Manöverphasen wieder
automatisch aktiviert.
Bei Ein- und Ausparkmanövern können sich
die Funktionen Visiopark 1 - Visiopark 2
zuschalten. Durch die Anzeige zusätzlicher
Informationen auf dem Touchscreen kann die
Fahrzeugumgebung besser überwacht werden.
Weitere Informationen zu den Funktionen
Visiopark 1 - Visiopark 2 finden Sie im
entsprechenden Abschnitt.
In bestimmten Fällen kann es vorkommen,
dass die Sensoren kleine Hindernisse im
toten Winkel nicht erkennen können.
Jeder Gegenstand, der größer als der
Fahrzeugumfang ist (z. B. eine Leiter auf dem
Dach oder eine Anhängerkupplung), wird
während einer Messung durch Park Assist nicht
berücksichtigt.
Überprüfen Sie vor einem Parkmanöver
immer Ihre Umgebung.
Wenn der seitliche Abstand zwischen Ihrem
Fahrzeug und dem Parkplatz zu groß ist, kann
es sein, dass das System den Platz nicht
messen kann.
Das Lenkrad vollzieht beim Manövrieren
schnelle Einschlagbewegungen. Halten Sie
das Lenkrad nicht fest und legen Sie die Hände
nicht zwischen die Lenkradspeichen.
Stellen Sie sicher, dass sich beim Manövrieren
keine Gegenstände im Lenkrad verfangen und
es blockieren können (lose Kleidung, Schals,
Krawatten usw.) – Verletzungsgefahr!
Einparkhilfe bei Parken in
„Längsaufstellung“
► Wählen Sie beim Einparken „ Park
Assist“ im Menü Fahrbeleuchtung/
Fahrzeug auf dem Touchscreen, um die Funktion
zu aktivieren.

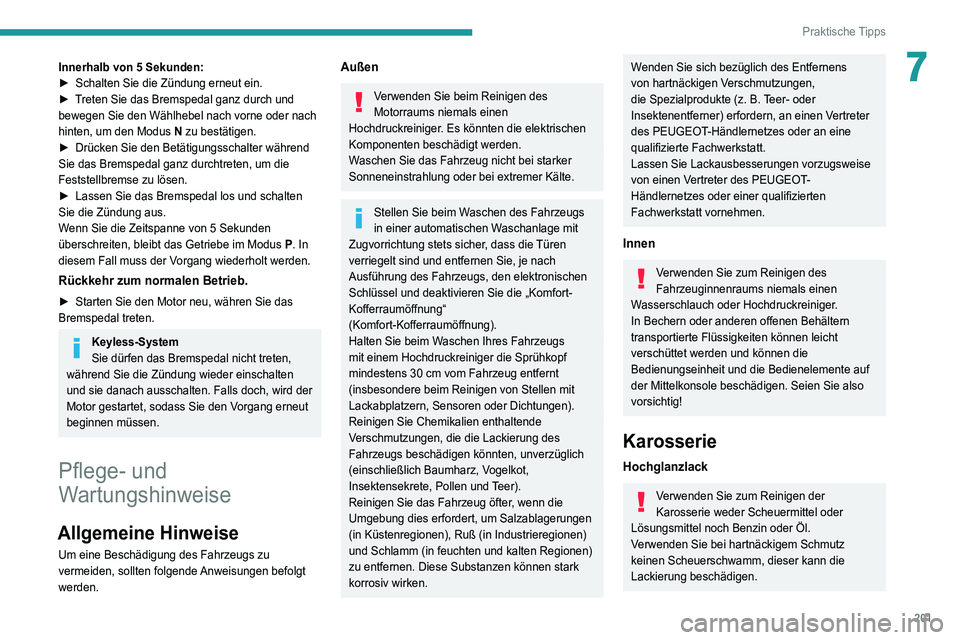

201
Praktische Tipps
7Innerhalb von 5 Sekunden:
► Schalten Sie die Zündung erneut ein.
►

T
reten Sie das Bremspedal ganz durch und
bewegen Sie den Wählhebel nach vorne oder nach
hinten, um den Modus N zu bestätigen.
►

Drücken Sie den Betätigungsschalter während
Sie das Bremspedal ganz durchtreten, um die
Feststellbremse zu lösen.
►


Lassen Sie das Bremspedal los und schalten
Sie die Zündung aus.
W

enn Sie die Zeitspanne von 5 Sekunden
überschreiten, bleibt das Getriebe im Modus P. In
diesem Fall muss der Vorgang wiederholt werden.
Rückkehr zum normalen Betrieb.
► Starten Sie den Motor neu, währen Sie das
Bremspedal treten.
Keyless-System
Sie dürfen das Bremspedal nicht treten,
während Sie die Zündung wieder einschalten
und sie danach ausschalten. Falls doch, wird der
Motor gestartet, sodass Sie den Vorgang erneut
beginnen müssen.
Pflege- und
Wartungshinweise
Allgemeine Hinweise
Um eine Beschädigung des Fahrzeugs zu
vermeiden, sollten folgende Anweisungen befolgt
werden.
Außen
Verwenden Sie beim Reinigen des
Motorraums niemals einen
Hochdruckreiniger. Es könnten die elektrischen
Komponenten beschädigt werden.
Waschen Sie das Fahrzeug nicht bei starker
Sonneneinstrahlung oder bei extremer Kälte.
Stellen Sie beim Waschen des Fahrzeugs
in einer automatischen Waschanlage mit
Zugvorrichtung stets sicher, dass die Türen
verriegelt sind und entfernen Sie, je nach
Ausführung des Fahrzeugs, den elektronischen
Schlüssel und deaktivieren Sie die „Komfort-
Kofferraumöffnung“
(Komfort-Kofferraumöffnung).
Halten Sie beim Waschen Ihres Fahrzeugs
mit einem Hochdruckreiniger die Sprühkopf
mindestens 30 cm vom Fahrzeug entfernt
(insbesondere beim Reinigen von Stellen mit
Lackabplatzern, Sensoren oder Dichtungen).
Reinigen Sie Chemikalien enthaltende
Verschmutzungen, die die Lackierung des
Fahrzeugs beschädigen könnten, unverzüglich
(einschließlich Baumharz, Vogelkot,
Insektensekrete, Pollen und Teer).
Reinigen Sie das Fahrzeug öfter, wenn die
Umgebung dies erfordert, um Salzablagerungen
(in Küstenregionen), Ruß (in Industrieregionen)
und Schlamm (in feuchten und kalten Regionen)
zu entfernen. Diese Substanzen können stark
korrosiv wirken.
Wenden Sie sich bezüglich des Entfernens
von hartnäckigen Verschmutzungen,
die Spezialprodukte (z. B. Teer- oder
Insektenentferner) erfordern, an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.
Lassen Sie Lackausbesserungen vorzugsweise
von einen Vertreter des PEUGEOT-
Händlernetzes oder einer qualifizierten
Fachwerkstatt vornehmen.
Innen
Verwenden Sie zum Reinigen des
Fahrzeuginnenraums niemals einen
Wasserschlauch oder Hochdruckreiniger.
In Bechern oder anderen offenen Behältern
transportierte Flüssigkeiten können leicht
verschüttet werden und können die
Bedienungseinheit und die Bedienelemente auf
der Mittelkonsole beschädigen. Seien Sie also
vorsichtig!
Karosserie
Hochglanzlack
Verwenden Sie zum Reinigen der
Karosserie weder Scheuermittel oder
Lösungsmittel noch Benzin oder Öl.
Verwenden Sie bei hartnäckigem Schmutz
keinen Scheuerschwamm, dieser kann die
Lackierung beschädigen.

218
Bei einer Panne

► Öffnen Sie das Handschuhfach.
► Drücken Sie auf den mittleren Griff des
Sicherungskastens.
►

Senken Sie den Deckel vollständig ab.
►


Nehmen Sie die Zange aus ihrer
Aufnahme
heraus.
Austausch einer Sicherung
Vor dem Austausch einer Sicherung:
► muss die Störungsursache ermittelt und
behoben werden,
►

müssen alle elektrischen V
erbraucher
ausgeschaltet werden,
►

muss das Fahrzeug gegen W
egrollen gesichert
und die Zündung ausgeschaltet werden,
►

müssen zur Identifizierung der defekten
Sicherung die aktuellen Zuordnungstabellen und
Schaltpläne zurate gezogen werden.
Beim

Austausch einer Sicherung sind folgende
Hinweise unbedingt zu beachten:
► Benutzen Sie die Spezialzange, um die
Sicherung abzuziehen, und überprüfen Sie den
Zustand des Sicherungsdrahts.
►

Ersetzen Sie die defekte Sicherung immer
durch eine Sicherung gleicher Stärke (gleicher
Farbe); eine abweichende Stärke kann zu
Funktionsstörungen führen. Es besteht
Brandgefahr!
Sollte der Defekt kurze Zeit nach dem

Austausch
einer Sicherung erneut auftreten, lassen Sie
die elektrische Anlage von einem Vertreter des
PEUGEOT-Händlernetzes oder einer qualifizierten
Fachwerkstatt überprüfen.
Vollständige Zuordnungstabellen für die
Sicherungen und die entsprechenden
Schaltpläne
Für weitere Informationen wenden Sie sich
bitte an einen PEUGEOT-Händler oder an eine
qualifizierte Fachwerkstatt.
Der Austausch einer nicht in den
Zuordnungstabellen aufgelisteten
Sicherung kann zu schwerwiegenden
Funktionsstörungen am Fahrzeug führen.
Wenden Sie sich an einen Vertreter des
PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt.


In Ordnung
Defekt

Zange
Einbau von elektrischem Zubehör
Die elektrische Anlage des Fahrzeugs
wurde so konzipiert, dass sie mit der
elektrischen Serien- oder Sonderausstattung
störungsfrei funktioniert.
Bitte wenden Sie sich an einen Vertreter
des PEUGEOT-Händlernetzes oder an eine
qualifizierte Fachwerkstatt, bevor Sie andere
elektrische Zubehörteile oder Ausstattungen
einbauen.
PEUGEOT übernimmt keine Verantwortung
für durch die Reparatur des Fahrzeugs
entstandene Kosten oder für die Behebung von
Störungen, die durch die Installation von
Zubehör verursacht wurden, das nicht von
PEUGEOT mitgeliefert bzw. empfohlen wurde
und das nicht in Übereinstimmung mit den
Empfehlungen installiert wurde, insbesondere
wenn der Gesamtstromverbrauch aller zusätzlich
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A)Funktionen
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHi-Fi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferufe
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 ATouchscreen - Audio-/Navigationssystem

219
Bei einer Panne
8angeschlossenen Ausrüstungsgegenstände 10
Milliampere übersteigt.Sicherungen im
Armaturenbrett
Der Sicherungskasten befindet sich im unteren Teil
des Armaturenbretts (auf der linken Seite).Um an die Sicherungen zu gelangen, befolgen
Sie dasselbe Verfahren wie beim Zugriff auf das
Werkzeug zum Austauschen der Sicherungen
beschrieben.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung
Amperezahl (A)Funktionen
F1 3 AKeyless-System
F2 5 AMultifunktionsbildschirm
F5 5 ARückfahrkamera - Einparkhilfe
F7 10 AHi-Fi-Verstärker
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F17 10 A12V-Anschluss für Zubehör im Kofferraum
F18 5 ANotruf und Pannenhilferufe
F22 3 AHandschuhfachbeleuchtung
F26 3 AAnzeige der Warnleuchten für nicht angelegte Gurte
F27 3 ARegen-/Helligkeitssensor
F31 5 AAirbags
F33 15 A12V-Anschluss für Zubehör vorne
F35 5 AKombiinstrument
F36 20 ATouchscreen - Audio-/Navigationssystem

220
Bei einer Panne
Sicherungskasten 2
Nummer der SicherungAmperezahl (A)Funktionen
F17 10 ASpeichern der Fahrpositionen
Ausführung 2 (Eco)
Nummer der Sicherung Amperezahl (A)Funktionen
F4 15 AHupe
F5 20 AWindschutzscheibenwaschpumpe
F6 20 AScheibenwaschpumpe hinten
F8 20 AHeckscheibenwischer
F10 30 ASchlösser
F 11 30 ASchlösser
F14 5 ASirene der Alarmanlage
F17 5 AKombiinstrument
F22 3 ARegen-/Helligkeitssensor
F24 5 ARückfahrkamera - Einparkhilfe
F25 5 A Airbags
F27 5 AAlarmanlage
F28 5 ANotruf und Pannenhilferufe
F29 20 ATouchscreen - Audio-/Navigationssystem
F32 15 AZigarettenanzünder
F36 5 AHandschuhfachbeleuchtung
Sicherungen im Motorraum
Der Sicherungskasten befindet sich im Motorraum
neben der Batterie.
Ausführung 1 (Full)
Sicherungskasten 1
Nummer der Sicherung Amperezahl (A)Funktionen
F14 15 AScheibenwaschanlagenpumpe
F15 5 Adie Servolenkung,
F20 25 AScheibenwaschanlagenpumpe
F22 15 AHupe
F23 15 AFernlicht rechts
F24 15 AFernlicht links
Sicherungskasten 2 Nummer der Sicherung Amperezahl (A)Funktionen
F8 30 AAbgasreinigungssystem Diesel (AdBlue)
F12 15 AAutomatikgetriebe
F14 5 AAutomatikgetriebe
