2022 PEUGEOT 301 Manuale duso (in Italian)

127
In alcune condizioni climatiche (bassa
temperatura, umidità), potrebbe formarsi
un leggero strato di condensa sulla
super ficie interna del vetro dei fari
anteriori e dei fanali posteriori, che
scompare alcuni minuti dopo l'accensione
degli stessi.
Fari anteriori
Fari alogeniFari alogeni con fari diurni e
fendinebbia
1
Indicatori di direzione (PY21W).
2 Fari abbaglianti (H1).
3 Fari anabbaglianti (H7LL).
4 Luci di posizione (W5W). 1
Indicatori di direzione (PY21W).
2 Fari abbaglianti: (H1).
3 Fari anabbaglianti (H7LL).
4 Fari diurni/luci di posizione (LED).
5 Fendinebbia (H11).
Diodi elettroluminescenti (LED)
Per la sostituzione di questo tipo di
lampade, rivolgersi alla rete PEUGEOT o
ad un riparatore qualificato.
Indicatori di direzione
Il lampeggio rapido degli indicatori di
direzione (lato destro o sinistro) indica
il guasto di una delle lampadine sul lato
corrispondente.
F

G
irare il porta lampada di un quarto di giro
in senso antiorario.
F

T
irare il porta lampada.
F

R
imuovere la lampadina bruciata e
sostituirla.
Per rimontare, eseguire queste operazioni in
ordine inverso.
Le lampade color ambra, ad esempio gli
indicatori di direzione, devono essere
sostituite con lampade dello stesso colore
e con specifiche identiche.
Per rimontare, chiudere il coperchio
protettivo con estrema cautela, in modo
da garantire la tenuta della lampada.
8
In caso di panne

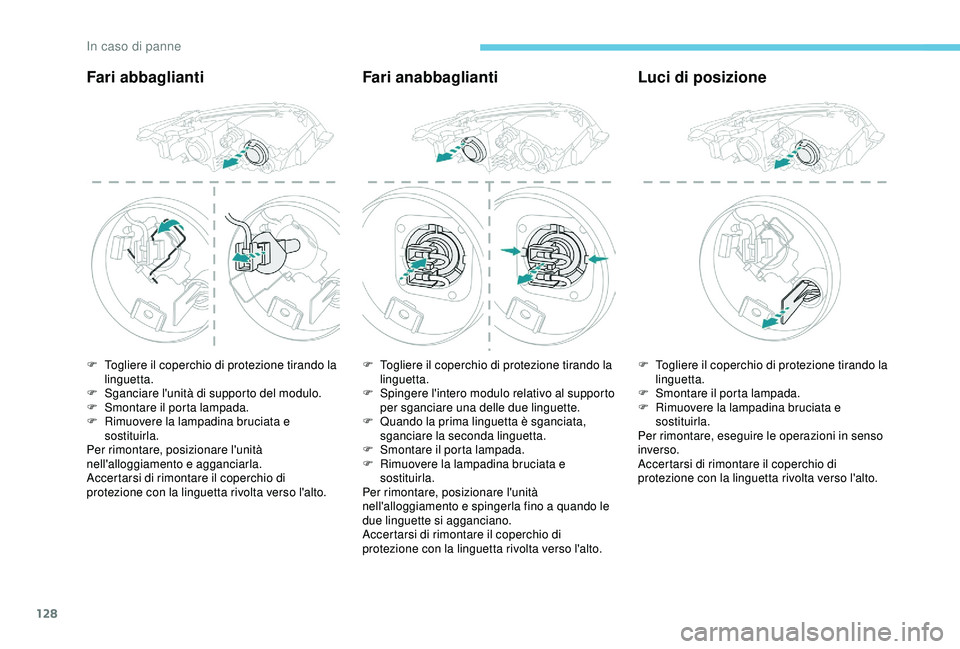

128
Fari abbagliantiFari anabbagliantiLuci di posizione
F Togliere il coperchio di protezione tirando la
linguetta.
F

S
ganciare l'unità di supporto del modulo.
F

S
montare il porta lampada.
F

R
imuovere la lampadina bruciata e
sostituirla.
Per rimontare, posizionare l'unità
nell'alloggiamento e agganciarla.
Accertarsi di rimontare il coperchio di
protezione con la linguetta rivolta verso l'alto. F
T ogliere il coperchio di protezione tirando la
linguetta.
F

S
pingere l'intero modulo relativo al supporto
per sganciare una delle due linguette.
F

Q
uando la prima linguetta è sganciata,
sganciare la seconda linguetta.
F

S
montare il porta lampada.
F

R
imuovere la lampadina bruciata e
sostituirla.
Per rimontare, posizionare l'unità
nell'alloggiamento e spingerla fino a quando le
due linguette si agganciano.
Accertarsi di rimontare il coperchio di
protezione con la linguetta rivolta verso l'alto. F
T ogliere il coperchio di protezione tirando la
linguetta.
F

S
montare il porta lampada.
F

R
imuovere la lampadina bruciata e
sostituirla.
Per rimontare, eseguire le operazioni in senso
inverso.
Accertarsi di rimontare il coperchio di
protezione con la linguetta rivolta verso l'alto.
In caso di panne

129
Fendinebbia
Per rimontare, procedere in ordine inverso.In caso di difficoltà nella sostituzione
di queste lampadine, rivolgersi alla rete
PEUGEOT o ad un riparatore qualificato.
Indicatori di direzione laterali
Per procurarsi il modulo, contattare la rete
PEUGEOT o un riparatore qualificato.
F

I

nserire un cacciavite piatto tra la lampada e
l'alloggiamento.
F

T

irare facendo leva per sganciare
l'alloggiamento.
F

S

vitare le due viti di fissaggio del modulo.
F

R

imuovere il modulo dal relativo
alloggiamento. F

P

remere la molletta di bloccaggio e
scollegare il connettore.
F

A

llentare il portalampada di un quarto di
giro in senso antiorario.
F

S

montare il porta lampada.
F

R

imuovere la lampadina bruciata e
sostituirla. F

I

nserire un cacciavite verso il centro
dell'indicatore di direzione interponendolo
tra quest'ultimo e la base del retrovisore.
F

F
are leva con il cacciavite per estrarre
l'indicatore di direzione ed estrarlo.
F

S
collegare il connettore dell'indicatore di
direzione.
F

S
ostituire il modulo.
Per rimontare, eseguire le operazioni in senso
inverso.
8
In caso di panne

130
Luci posteriori
1 Luci di stop/laterali (P21/4W).
2 Luci di posizione (P21/4W).
3Indicatori di direzione (PY21W).
4 Luci di retromarcia (P21W).
o
Fendinebbia (PR21W).
I fanalini della retromarcia o i fendinebbia
variano in funzione della posizione della
luce posteriore (sinistra o destra).
Terza luce di stop
(W5W)
La scatola situata sul ripiano posteriore può
essere raggiunta dai sedili posteriori:
F

s
ganciare il portalampada sollevando i due
dentini e estrarlo,
F

s
ostituire la lampadina difettosa.
F

T
irare il coperchio verso di sé e verso l'alto
per sganciarlo.
F

s
collegare il connettore del fanalino.
F

S

vitare il dado e rimuoverlo.
F

D

all'esterno, rimuovere delicatamente il
fanalino direttamente dall'alloggiamento.
Queste lampadine si sostituiscono dall'interno
del bagagliaio.
F

A

prire il bagagliaio.
F

R

imuovere la griglia di accesso sul
rivestimento laterale corrispondente.
F

S

ganciare il connettore del fanale. F

S

vitare le quattro viti ed estrarlo dal
portalampada.
F

G

irare la lampadina bruciata di un quarto di
giro e sostituirla.
Per rimontare, eseguire le operazioni in senso
inverso.
Prestare attenzione ad inserire il fanalino nelle
sue guide rimanendo nell'asse del veicolo.
Stringere senza forzare per garantire la tenuta,
ma senza danneggiare il fanalino.
In caso di panne

131
Per il rimontaggio, effettuare queste operazioni
in senso inverso.Verificare che il coperchio sia posizionato
correttamente sul suo supporto prima di
agganciarlo.
Illuminazioni della targa
(W5W)
F Inserire un cacciavite sottile in uno dei fori esterni del coperchietto trasparente.
F

S
pingerlo verso l'esterno e sganciarlo.
F

R
imuovere la lampadina bruciata e
sostituirla.
Per rimontare, eseguire le operazioni in senso
inverso.
Sostituzione di un fusibile
Accesso all'attrezzatura Sostituzione di un fusibilePrima di sostituire un fusibile, è necessario:
F
c onoscere la causa della panne e aver vi
rimediato;
F

s
pegnere tutti gli organi d'assorbimento
elettrico;
F

i
mmobilizzare il veicolo e interrompere il
contatto;
F

I
dentificare il fusibile guasto utilizzando le
tabelle di attribuzione e gli schemi elettrici
esistenti.
Per inter venire su un fusibile, è obbligatorio:
F

u
tilizzare la speciale pinzetta per estrarre il
fusibile dalla sua sede e verificare lo stato
del suo filamento,
F

s
ostituire sempre il fusibile difettoso con un
fusibile di uguale resistenza (stesso colore);
una resistenza diversa potrebbe provocare
un malfunzionamento (rischio di incendio).
Se la panne si riproduce poco dopo la
sostituzione del fusibile, far verificare
l'impianto elettrico del veicolo dalla
retePEUGEOT o da un riparatore
qualificato.
La sostituzione di un fusibile non indicato
nelle tabelle d'attribuzione potrebbe
provocare un malfunzionamento grave
del veicolo. Contattare la rete PEUGEOT
oppure un riparatore qualificato.
Le pinzette d'estrazione sono fissate sul retro
del coperchio della scatola portafusibili del
cruscotto.
F

S

ganciare il coperchio tirando la parte
superiore destra, poi sinistra.
F

S

taccare completamente il coperchio e
capovolgerlo.
F

E

strarre le pinzette.
8
In caso di panne

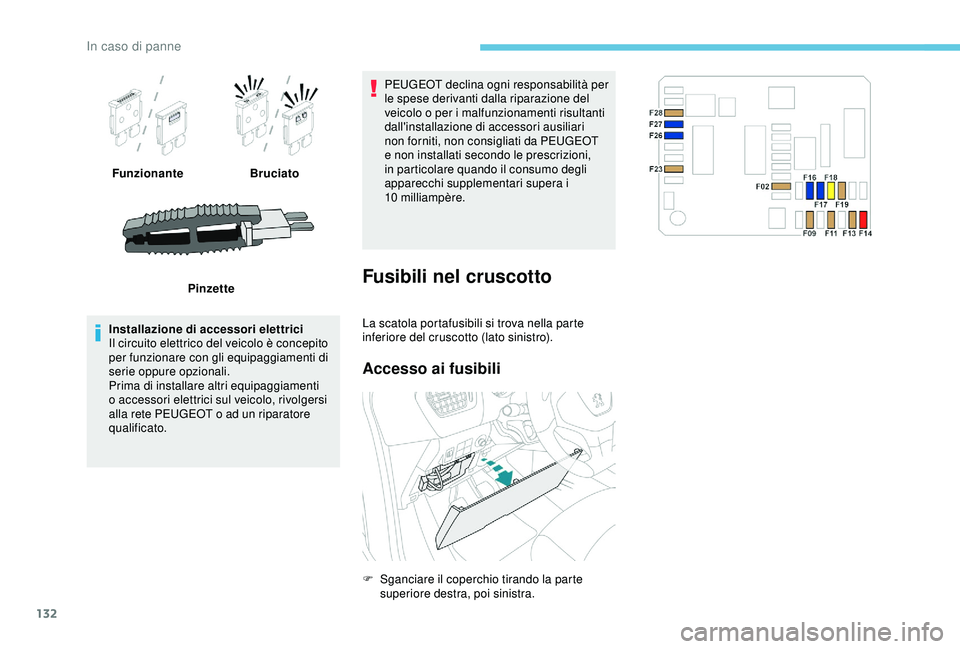

132
FunzionanteBruciato
Pinzette
Installazione di accessori elettrici
Il circuito elettrico del veicolo è concepito
per funzionare con gli equipaggiamenti di
serie oppure opzionali.
Prima di installare altri equipaggiamenti
o accessori elettrici sul veicolo, rivolgersi
alla rete PEUGEOT o ad un riparatore
qualificato. PEUGEOT declina ogni responsabilità per
le spese derivanti dalla riparazione del
veicolo o per i malfunzionamenti risultanti
dall'installazione di accessori ausiliari
non forniti, non consigliati da PEUGEOT
e non installati secondo le prescrizioni,
in particolare quando il consumo degli
apparecchi supplementari supera i
10


milliampère.
Fusibili nel cruscotto
La scatola portafusibili si trova nella parte
inferiore del cruscotto (lato sinistro).
Accesso ai fusibili
F Sganciare il coperchio tirando la parte superiore destra, poi sinistra.
In caso di panne

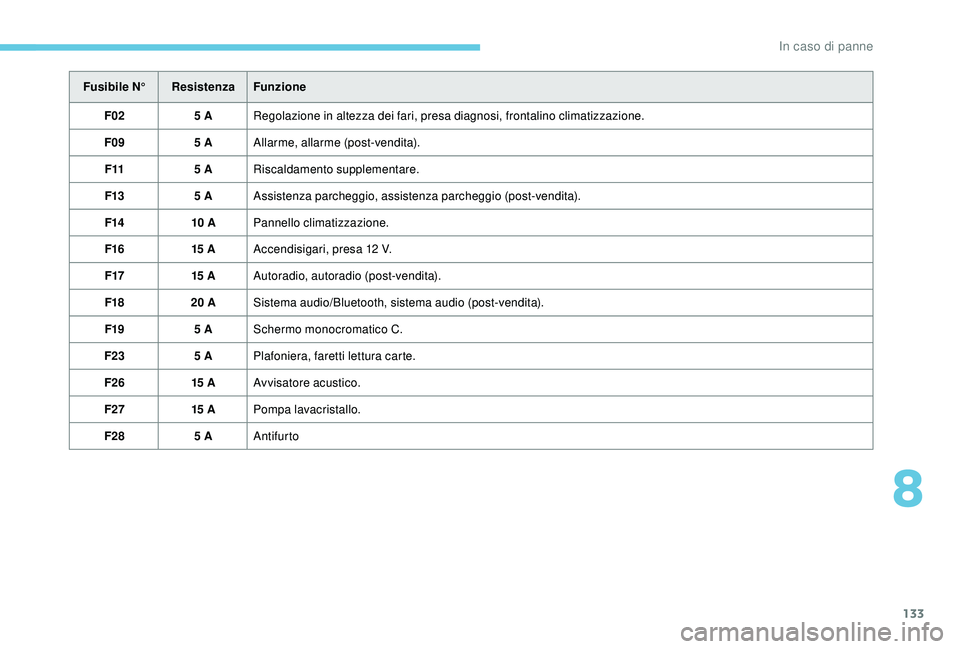

133
Fusibile N°ResistenzaFunzione
F02 5 ARegolazione in altezza dei fari, presa diagnosi, frontalino climatizzazione.
F09 5 AAllarme, allarme (post-vendita).
F11 5 ARiscaldamento supplementare.
F13 5 AAssistenza parcheggio, assistenza parcheggio (post-vendita).
F14 10 APannello climatizzazione.
F16 15 AAccendisigari, presa 12
V.
F17 15 AAutoradio, autoradio (post-vendita).
F18 20 ASistema audio/Bluetooth, sistema audio (post-vendita).
F19 5 ASchermo monocromatico C.
F23 5 APlafoniera, faretti lettura carte.
F26 15 AAvvisatore acustico.
F27 15 APompa lavacristallo.
F28 5 AAntifurto
8
In caso di panne

134
Fusibili nel vano motore
La scatola portafusibili è collocata nel vano
motore accanto alla batteria (lato sinistro).
Accesso ai fusibiliFusibile N°ResistenzaFunzione
F29 -Non utilizzato.
F30 10 ARetrovisori esterni riscaldati.
F31 25 ALunotto termico.
F32 -Non utilizzato.
F33 30 AAlzacristalli anteriori elettrici.
F34 30 AAlzacristalli posteriori elettrici.
F35 30 ASedili anteriori riscaldati.
F36 -Non utilizzato.
F37 20 AScatola interfaccia rimorchio. F

S
ganciare il coperchio.
F

S
ostituire il fusibile.
F

U
na volta effettuato l'inter vento, richiudere
molto accuratamente il coperchio per
garantire la tenuta ermetica della scatola
portafusibili.
In caso di panne
