112
Cofano motore
Apertura
Non aprire il cofano in presenza di raffiche
di vento.
A motore caldo, manipolare con
attenzione il comando esterno e l'asta del
cofano (rischio di ustioni).
Chiusura
F Estrarre l'asta dalla tacca di tenuta.
F F issare l'asta nel suo alloggiamento.
F

A
bbassare il coperchio del cofano e
rilasciarlo a fine corsa.
F

T
irare il coperchio del cofano motore per
verificare che sia ben chiuso. L'ubicazione del comando interno
impedisce l'apertura, finché la porta
anteriore sinistra è chiusa.
A motore caldo, manipolare con
precauzione il comando esterno e l'asta
di sostegno del cofano (rischio di ustioni),
utilizzando la zona protetta.
Con il cofano motore aperto, prestare
attenzione a non urtare il comando
d'apertura.
Non aprire il cofano motore in caso di
vento for te.
Prima di qualsiasi inter vento nel vano
motore, disattivare il sistema Stop & Start
per evitare il rischio di lesioni a causa
dell'attivazione automatica della modalità
S TA R T.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
In ragione della presenza di
equipaggiamenti elettrici nel vano motore,
si raccomanda di limitare le esposizioni
all'acqua (pioggia, lavaggio,...).
F

T

irare la leva di comando interna, situata
sulla parte bassa del cruscotto.
F

S

pingere verso sinistra il comando esterno
e sollevare il coperchio del cofano. F

S

ganciare l'asta dal suo alloggiamento.
F

F

issare l'asta nella tacca per tenere il
cofano aperto.
Informazioni pratiche

113
Motori
Benzina
Diesel
Questi motori rappresentano un esempio a
titolo indicativo.
Le posizioni dei seguenti elementi possono
variare:
-
A
stina di livello olio motore.
-
T

appo serbatoio olio motore.
-
P

ompetta di reinnesco. 5.
Scatola fusibili.
6. Filtro dell'aria.
7. Astina di livello olio motore.
8. Tappo serbatoio olio motore.
9. Pompetta di reinnesco*.
Per non danneggiare gli organi elettrici,
non utilizzare mai il lavaggio ad alta
pressione del vano motore.
Il circuito del gasolio è sottoposto a
pressione molto elevata.
Qualsiasi inter vento su questo tipo circuito
deve essere realizzato esclusivamente
dalla PEUGEOT o da un riparatore
qualificato.
*
s
econdo la motorizzazione
1.
Serbatoio del liquido lavacristalli.
2. Serbatoio del liquido di raffreddamento
motore.
3. Serbatoio del liquido dei freni.
4. Batteria.
Verifica dei livelli
Verificare regolarmente tutti questi livelli
nel rispetto del piano di manutenzione
del Costruttore. Effettuare il rabbocco se
necessario, salvo indicazione contraria.
In caso di notevole riduzione di uno dei livelli,
far verificare il relativo circuito dalla rete
PEUGEOT o da un riparatore qualificato.
Il fluido deve corrispondere alla
motorizzazione del proprio veicolo ed
essere conforme alle raccomandazioni del
costruttore.
Quando si inter viene nel vano motore
prestare attenzione, poiché alcune
zone del motore possono essere
estremamente calde (rischio di ustioni)
ed il motoventilatore potrebbe inserirsi
in qualsiasi momento (anche a contatto
interrotto).
Prodotti esausti
Evitare il contatto prolungato dell'olio e dei
liquidi esausti con la pelle.
La maggior parte di questi liquidi è nociva
per la salute e a volte molto corrosiva.
7
Informazioni pratiche

114
Non gettare l'olio e i liquidi esausti nella
fognatura o nel terreno.
Portare l'olio presso la rete PEUGEOT
o un riparatore qualificato e versarlo
negli appositi contenitori.
Livello dell'olio del motore
Il livello viene controllato tramite
l'apposita astina situata nel vano
motore. Per individuare l'astina,
vedere la descrizione del vano
motore.
Per garantire l'affidabilità della misura, il
veicolo deve essere parcheggiato su una
super ficie piana, a motore spento da almeno
30


minuti. È normale dover effettuare rabbocchi
d'olio tra due tagliandi di manutenzione (o
cambi d'olio). PEUGEOT Si raccomanda
un controllo, con rabbocco, se necessario,
ogni 5.000
km.
Verifica con l'astina di livello olio
L'ubicazione dell'astina di livello olio è illustrata
nello schema sotto al cofano motore.
F
A
fferrare l'astina dalla sua estremità
colorata ed estrarla completamente.
F

A
sciugare l'astina con un panno pulito e che
non lasci peli.
F

R
einserire l'astina, fino in battuta, poi
estrarla di nuovo per effettuare il controllo
visivo: il livello deve situarsi tra i riferimenti
A e B .
A = MA X
B = MIN -

S
e il livello dell'olio è inferiore a MIN
,
effettuare tassativamente un rabbocco.
Rabbocco d'olio motore
Caratteristiche dell'olio
L'olio deve corrispondere alla motorizzazione
del proprio veicolo ed essere conforme alle
raccomandazioni del costruttore.
Leggere la descrizione nei vani motore per
localizzare l'ubicazione del tappo dell'olio nel
vano motore del veicolo.
F

A
llentare il tappo del serbatoio per accedere
al bocchettone di riempimento.
F

V
ersare l'olio poco alla volta, evitando
versamenti sugli elementi del motore
(rischio d'incendio).
F

A
ttendere alcuni minuti prima di controllare
il livello con l'astina manuale.
F

Se
necessario, rabboccare il livello.
F

D
opo la verifica del livello, riavvitare con
cura il tappo dell'olio e ricollocare l'astina
nel suo vano.
Sostituzione dell'olio motoreSe il livello è al di sopra del contrassegno A o
al di sotto del contrassegno B , non avviare il
motore .
-

S
e l'olio supera il livello MAX (rischio
di danni al motore), contattare la rete
PEUGEOT o un riparatore qualificato. Consultare il il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Per preser vare l'affidabilità dei motori e dei
dispositivi antinquinamento, non utilizzare mai
additivi nell'olio motore.
Informazioni pratiche

115
Livello liquido dei freni
Il livello di questo liquido deve
essere vicino alla tacca "MA X".
Altrimenti, verificare l'usura delle
pastiglie dei freni.
Svuotamento del circuito
Consultare il piano di manutenzione del
Costruttore per conoscere la periodicità di
questa operazione.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
Livello del liquido di
raffreddamento del motore
Controllare regolarmente il livello del
liquido di raffreddamento.
Un rabbocco di questo liquido tra
due tagliandi è normale.
Il controllo ed il rabbocco devono essere
effettuati tassativamente a motore freddo.
Un livello insufficiente presenta il rischio di
danneggiare irrimediabilmente il motore.
Il livello di questo liquido deve essere vicino al
riferimento "MAX", senza superarlo.
Se il livello è prossimo o al di sotto del
riferimento "MIN", è tassativo effettuare un
rabbocco. Quando il motore è caldo, la temperatura di
questo liquido è regolata dal ventilatore.
Inoltre, il circuito di raffreddamento è in
pressione; attendere almeno un'ora dopo lo
spegnimento del motore prima di eseguire
qualsiasi intervento.
In caso di inter vento urgente, per evitare il
rischio di scottature, afferrare il tappo con
un panno e svitarlo di due giri per ridurre la
pressione.
Quando la pressione è diminuita, togliere il
tappo e rabboccare il livello.
Caratteristiche del liquido
Questo liquido deve essere conforme alle
raccomandazioni del costruttore.
L'elettroventola può funzionare anche
dopo l'arresto del veicolo: prestare
attenzione agli oggetti o indumenti che
potrebbero impigliarsi nell'elica.
Livello del liquido
lavacristallo
Rabboccare il livello quando
necessario.
Caratteristiche del liquido
Il liquido lavacristallo deve essere rabboccato
un mix pronto all'uso.
In inverno, con temperature sotto lo zero, il
liquido antigelo deve essere utilizzato nelle dosi
corrette per preser vare gli elementi del sistema
(pompa, serbatoio, condotti, etc.)
In qualsiasi situazione è' vietato riempire con
acqua (rischio di congelamento, depositi di
calcare, etc.)
Livello dell'additivo del
gasolio (Diesel con filtro
antiparticolato).
Il livello minimo di questo additivo
è indicato dall'accensione della
spia ser vizio, accompagnata da un
segnale acustico e da un messaggio
sul display (se presente).
Rabbocco
Il rabbocco di questo additivo deve
tassativamente essere effettuato presso la rete
PEUGEOT o ad un riparatore qualificato, nel
più breve tempo possibile.
7
Informazioni pratiche

116
Controlli
Salvo indicazione contraria, controllare
questi elementi conformemente al piano di
manutenzione del Costruttore e in funzione
della motorizzazione.
Altrimenti, farli controllare dalla rete PEUGEOT
o da un riparatore qualificato.
Batteria da 12 V
La batteria non necessita di
manutenzione.
Tuttavia, verificare regolarmente il
serraggio dei morsetti avvitati (per le
versioni senza fascetta rapida) e lo
stato di pulizia dei collegamenti.
Per ulteriori informazioni e precauzioni da
adottare prima di qualsiasi intervento sulla
Batteria da 12
V, consultare la sezione
corrispondente.
Le versioni equipaggiate di Stop & Start
sono dotate di una batteria al piombo da
12

V con tecnologia e con caratteristiche
specifiche.
La sua sostituzione deve essere effettuata
esclusivamente presso la rete PEUGEOT
o presso un riparatore qualificato.
Filtro, aria
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), se necessario
sostituirli più spesso .
Filtro, abitacolo
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questi
elementi.
In funzione del tipo di ambiente circostante
(atmosfera polverosa, ecc.) e dell'uso del
veicolo (guida in città, ecc.), se necessario
sostituirli più spesso .
Un filtro dell'abitacolo sporco può far
peggiorare il funzionamento del sistema di
climatizzazione e provocare odori sgradevoli.
Filtro dell'olio
Sostituire il filtro dell'olio ad ogni
cambio dell'olio motore.
Consultare il piano di manutenzione
del Costruttore per conoscere la
periodicità di sostituzione di questo
elemento.
Filtro antiparticolato (diesel)
L'inizio di saturazione del
filtro antiparticolato è indicato
dall'accensione fissa di questa spia
accompagnata da un messaggio
d'allarme sul display (se presente).
Non appena le condizioni del traffico lo
permettono, rigenerare il filtro guidando
ad una velocità di almeno 60
km/h fino allo
spegnimento della spia.
Se la spia resta accesa, indica la mancanza di
additivo; attenersi alla sezione "Livello additivo
gasolio".
Informazioni pratiche

117
Su un veicolo nuovo, le prime operazioni
di rigenerazione del filtro antiparticolato
potrebbero essere accompagnate da un
odore di "bruciato". Questo fenomeno è
del tutto normale.
Dopo il funzionamento prolungato del
veicolo a bassissima velocità o al regime
di minimo, si possono notare emissioni
di vapore acqueo dal tubo di scarico in
accelerazione. Queste emissioni non
incidono sul comportamento del veicolo e
sull'ambiente.
Cambio manuale
Il cambio manuale non necessita di
manutenzione (nessuna sostituzione
dell'olio).
Cambio automatico
La scatola del cambio non necessita
di manutenzione (nessun cambio
olio).
Pastiglie freni
L'usura dei freni dipende dallo
stile di guida, in particolare per i
veicoli utilizzati in città, per brevi
tragitti. Può essere necessario
far controllare lo stato dei freni
anche al di fuori delle manutenzioni
periodiche.
Un abbassamento del livello del liquido dei freni
indica, a parte il caso di perdita nel circuito,
un'usura delle pastiglie.
Usura dei dischi freno
Per qualsiasi informazione relativa
al controllo dello stato di usura
dei dischi freno, rivolgersi alla
rete PEUGEOT o ad un riparatore
qualificato.
Freno di stazionamento
Se si nota un'eccessiva corsa della
leva del freno di stazionamento o
una perdita di efficacia frenante,
è necessario effettuare una
regolazione anche nell'intervallo tra
due tagliandi di manutenzione.
Il controllo di questo sistema deve essere
effettuato dalla rete PEUGEOT o ad un
riparatore qualificato. Utilizzare solo prodotti raccomandati
da PEUGEOT o prodotti con qualità e
caratteristiche equivalenti.
Per ottimizzare il funzionamento di organi
importanti come il circuito di frenata,
PEUGEOT seleziona e propone prodotti
specifici.
Dopo un lavaggio del veicolo, sui dischi
e sulle piastre freni si formano umidità o
brina (in condizioni invernali): l'efficacia
dei freni potrebbe diminuire. Dare qualche
colpo di freno per eliminare l'umidità o la
brina dai freni.
7
Informazioni pratiche

118

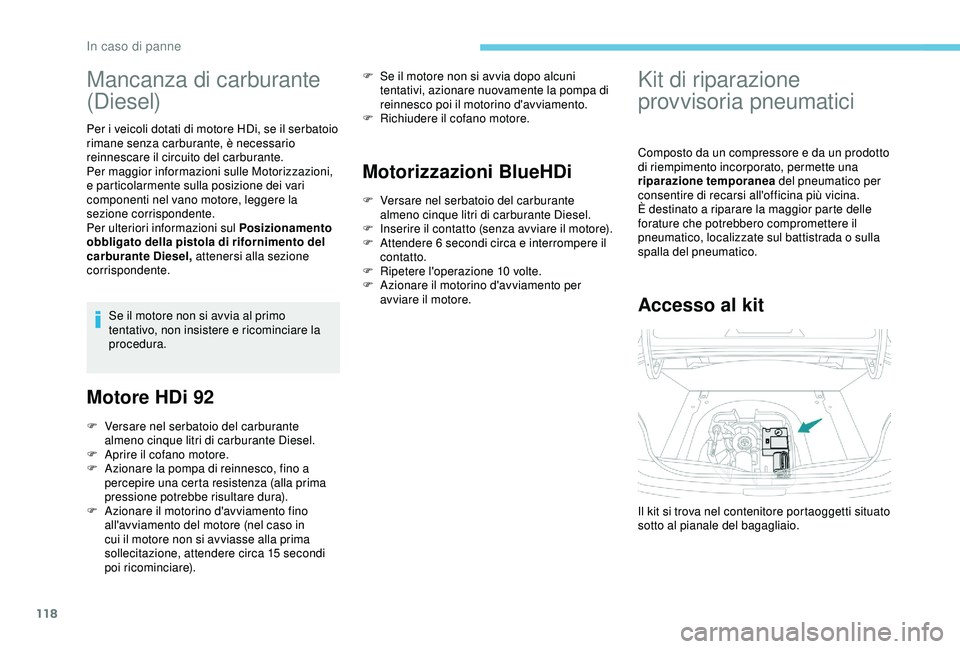

Mancanza di carburante
(Diesel)
Per i veicoli dotati di motore HDi, se il serbatoio
rimane senza carburante, è necessario
reinnescare il circuito del carburante.
Per maggior informazioni sulle Motorizzazioni,
e particolarmente sulla posizione dei vari
componenti nel vano motore, leggere la
sezione corrispondente.
Per ulteriori informazioni sul Posizionamento
obbligato della pistola di rifornimento del
carburante Diesel, attenersi alla sezione
corrispondente.
Se il motore non si avvia al primo
tentativo, non insistere e ricominciare la
procedura.
Motore HDi 92
F Se il motore non si avvia dopo alcuni tentativi, azionare nuovamente la pompa di
reinnesco poi il motorino d'avviamento.
F

R
ichiudere il cofano motore.
Motorizzazioni BlueHDi
F Versare nel serbatoio del carburante almeno cinque litri di carburante Diesel.
F

In
serire il contatto (senza avviare il motore).
F

A
ttendere 6 secondi circa e interrompere il
contatto.
F

R
ipetere l'operazione 10 volte.
F

A
zionare il motorino d'avviamento per
avviare il motore.
Kit di riparazione
provvisoria pneumatici
Composto da un compressore e da un prodotto
di riempimento incorporato, permette una
riparazione temporanea del pneumatico per
consentire di recarsi all'officina più vicina.
È destinato a riparare la maggior parte delle
forature che potrebbero compromettere il
pneumatico, localizzate sul battistrada o sulla
spalla del pneumatico.
Accesso al kit
F Versare nel serbatoio del carburante almeno cinque litri di carburante Diesel.
F

A
prire il cofano motore.
F

A
zionare la pompa di reinnesco, fino a
percepire una certa resistenza (alla prima
pressione potrebbe risultare dura).
F

A
zionare il motorino d'avviamento fino
all'avviamento del motore (nel caso in
cui il motore non si avviasse alla prima
sollecitazione, attendere circa 15
secondi
poi ricominciare). Il kit si trova nel contenitore portaoggetti situato
sotto al pianale del bagagliaio.
In caso di panne
