2022 PEUGEOT 3008 Manuel du propriétaire (in French)

207
En cas de panne
8► Redresser la roue.
► Faire passer la pièce de liaison par le moyeu
de la roue
(A).


► Insérer la pièce de liaison dans l'orifice de la
boîte à outils (B - C).
►

Centrer et positionner la roue de secours sur
la boîte à outils

(D).


► Insérer le guide de centrage dans le moyeu
de la roue.
► Placer l'ensemble roue/boîte sous la partie
arrière du véhicule.


► Remonter l'ensemble roue/boîte sous le
véhicule, en "dévissant" l'écrou de commande du
treuil avec la clé démonte-roue

5
et la rallonge
8
.
►

Serrer à fond. Lorsque le câble est
complètement enroulé, la rotation de l'écrou ne
présente plus de résistance.
►


Vérifier que la roue est bien plaquée
horizontalement contre le plancher

.
Démontage de la roue
Roue avec enjoliveur
Lors du démontage de la roue,
dégager au préalable l'enjoliveur à l'aide de
la clé démonte-roue en tirant au niveau du
passage de la valve.
Lors du remontage de la roue , remonter
l'enjoliveur en commençant par placer son
encoche en regard de la valve, et appuyer sur
son pourtour avec la paume de la main.
Stationnement du véhicule
Immobiliser le véhicule de façon à ne pas
gêner la circulation. Le sol doit être horizontal,
stable et non glissant.
Avec une boîte de vitesses manuelle,
engager la première vitesse de façon
à bloquer les roues, serrer le frein de
stationnement, sauf si celui-ci est programmé
en mode automatique et couper le contact.
Avec une boîte de vitesses automatique,
sélectionner le mode

P
de façon à bloquer les
roues, serrer le frein de stationnement, sauf si
celui-ci est programmé en mode automatique
et couper le contact.
Vérifier l'allumage fixe des témoins de frein
de stationnement au combiné.
S'assurer impérativement que les occupants
sont sortis du véhicule et situés dans une
zone garantissant leur sécurité.
Placer une cale, si nécessaire, sous la roue
diagonalement opposée à celle à remplacer.
Ne jamais s'engager sous un véhicule levé
par un cric. Utiliser une chandelle.

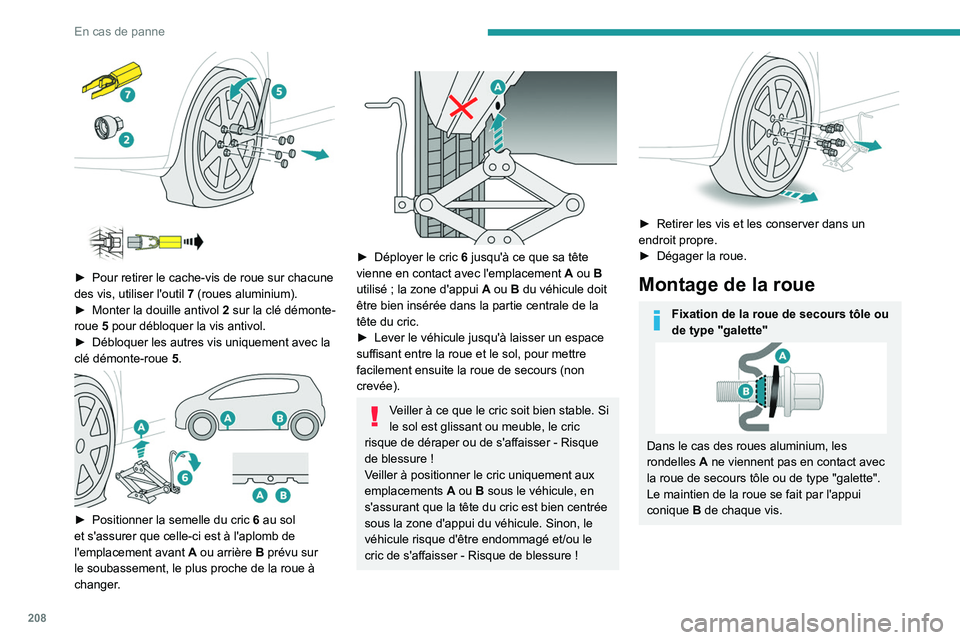

208
En cas de panne



► Pour retirer le cache-vis de roue sur chacune
des vis, utiliser l'outil 7 (roues aluminium).
►

Monter la douille antivol

2
sur la clé démonte-
roue
5 pour débloquer la vis antivol.
►

Débloquer les autres vis uniquement avec la
clé démonte-roue


5
.


► Positionner la semelle du cric 6 au sol
et s'assurer que celle-ci est à l'aplomb de
l'emplacement avant

A
ou arrière B prévu sur
le soubassement, le plus proche de la roue à
changer.


► Déployer le cric 6 jusqu'à ce que sa tête
vienne en contact avec l'emplacement A ou B
utilisé
; la zone d'appui
A
ou B du véhicule doit
être bien insérée dans la partie centrale de la
tête du cric.
►

Lever le véhicule jusqu'à laisser un espace
suffisant entre la roue et le sol, pour mettre
facilement ensuite la roue de secours (non
crevée).
Veiller à ce que le cric soit bien stable. Si
le sol est glissant ou meuble, le cric
risque de déraper ou de s'affaisser
- Risque
de blessure
!
Veiller à positionner le cric uniquement aux
emplacements

A
ou B sous le véhicule, en
s'assurant que la tête du cric est bien centrée
sous la zone d'appui du véhicule. Sinon, le
véhicule risque d'être endommagé et/ou le
cric de s'affaisser
- Risque de blessure !


► Retirer les vis et les conserver dans un
endroit propre.
►

Dégager la roue.
Montage de la roue
Fixation de la roue de secours tôle ou
de type "galette"
Dans le cas des roues aluminium, les
rondelles A ne viennent pas en contact avec
la roue de secours tôle ou de type "galette".
Le maintien de la roue se fait par l'appui
conique

B
de chaque vis.

209
En cas de panne
8

► Mettre en place la roue sur le moyeu.
► V isser les vis à la main jusqu'en butée.
►

Effectuer un pré-serrage de la vis antivol
avec la clé démonte-roue


5
équipée de la douille
antivol
2.
►

Effectuer un pré-serrage des autres vis
uniquement avec la clé démonte-roue


5
.


► Redescendre le véhicule à fond.
► Replier le cric 6 et le dégager.


► Bloquer la vis antivol avec la clé démonte-
roue 5 équipée de la douille antivol 2 .
►

Bloquer les autres vis uniquement avec la clé
démonte-roue


5
.
►

Remonter le cache-vis de roue sur chacune
des vis (selon équipement).
►


Ranger l'outillage.
Après un changement de roue
Ranger la roue crevée dans le coffre ou, selon
version, retirer au préalable le cache central pour
la ranger sous le plancher en lieu et place de la
roue de secours.
Avec une roue de secours de type
"galette"
Désactiver certaines fonctions d'aides à la
conduite (Active Safety Brake, Régulateur de
vitesse adaptatif...).
Ne pas dépasser la vitesse maximale
autorisée de 80 km/h et la distance maximale
de 80
km.
Il est interdit de rouler avec plus d'une roue
de secours de type "galette".
Se rendre dans le réseau PEUGEOT ou
dans un atelier qualifié.
Faire contrôler le serrage des vis et la
pression de la roue de secours.
Faire examiner la roue crevée. Après
diagnostic, le technicien conseille la
réparation ou le remplacement du
pneumatique.
Changement d'une lampe
Dans certaines conditions climatiques
(température basse, humidité), la
présence de buée sur la surface interne de la
glace des projecteurs avant et des feux
arrière est normale
; celle-ci disparaît
quelques minutes après l'allumage des feux.

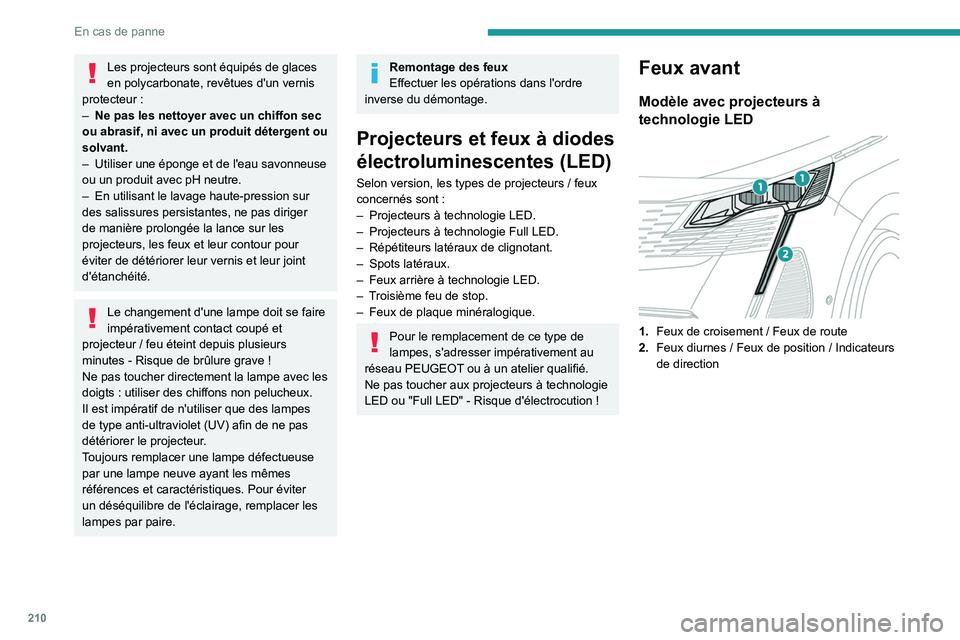

210
En cas de panne
Les projecteurs sont équipés de glaces
en polycarbonate, revêtues d'un vernis
protecteur
:
–

Ne pas les nettoyer avec un chiffon sec
ou abrasif, ni avec un produit détergent ou
solvant.
–


Utiliser une éponge et de l'eau savonneuse
ou un produit avec pH neutre.
–


En utilisant le lavage haute-pression sur
des salissures persistantes, ne pas diriger
de manière prolongée la lance sur les
projecteurs, les feux et leur contour pour
éviter de détériorer leur vernis et leur joint
d'étanchéité.
Le changement d'une lampe doit se faire
impérativement contact coupé et
projecteur
/ feu éteint depuis plusieurs
minutes
- Risque de brûlure grave !
Ne pas toucher directement la lampe avec les
doigts
: utiliser des chiffons non pelucheux.
Il est impératif de n'utiliser que des lampes
de type anti-ultraviolet (UV) afin de ne pas
détériorer le projecteur.
Toujours remplacer une lampe défectueuse
par une lampe neuve ayant les mêmes
références et caractéristiques. Pour éviter
un déséquilibre de l'éclairage, remplacer les
lampes par paire.
Remontage des feux
Effectuer les opérations dans l'ordre
inverse du démontage.
Projecteurs et feux à diodes
électroluminescentes (LED)
Selon version, les types de projecteurs / feux
concernés sont :
–

Projecteurs à technologie LED.
–


Projecteurs à technologie Full LED.
–


Répétiteurs latéraux de clignotant.
–


Spots latéraux.
–


Feux arrière à technologie LED.
–


T
roisième feu de stop.
–

Feux de plaque minéralogique.
Pour le remplacement de ce type de
lampes, s'adresser impérativement au
réseau PEUGEOT ou à un atelier qualifié.
Ne pas toucher aux projecteurs à technologie
LED ou "Full LED" - Risque d'électrocution !
Feux avant
Modèle avec projecteurs à
technologie LED


1. Feux de croisement / Feux de route
2. Feux diurnes
/ Feux de position / Indicateurs
de direction

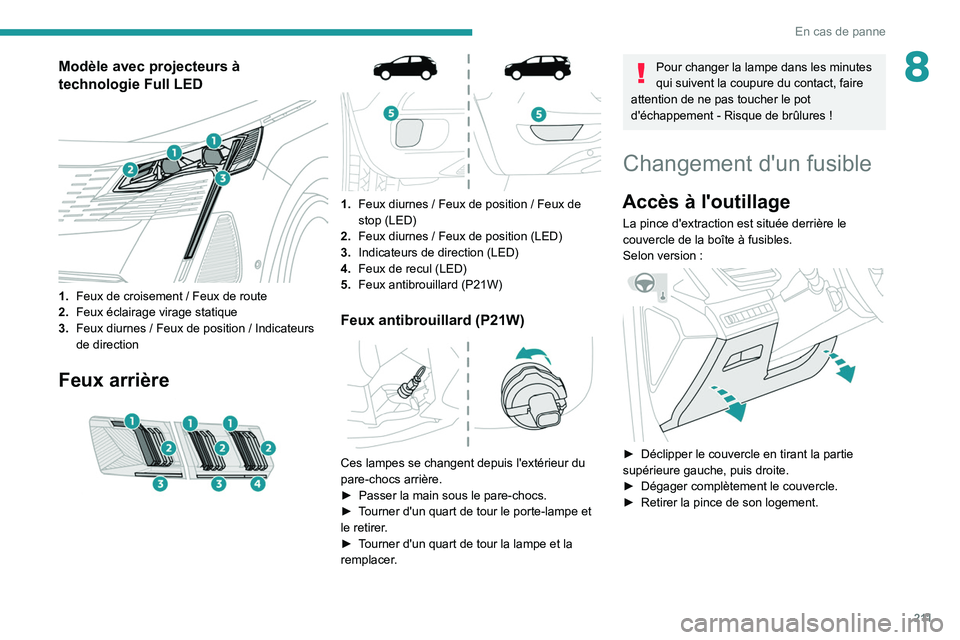

2 11
En cas de panne
8Modèle avec projecteurs à
technologie Full LED


1.Feux de croisement / Feux de route
2. Feux éclairage virage statique
3. Feux diurnes
/ Feux de position / Indicateurs
de direction
Feux arrière



1. Feux diurnes / Feux de position / Feux de
stop (LED)
2. Feux diurnes
/ Feux de position (LED)
3. Indicateurs de direction (LED)
4. Feux de recul (LED)
5. Feux antibrouillard (P21W)
Feux antibrouillard (P21W)

Ces lampes se changent depuis l'extérieur du
pare-chocs arrière.
►

Passer la main sous le pare-chocs.
►


T
ourner d'un quart de tour le porte-lampe et
le retirer.
►

T
ourner d'un quart de tour la lampe et la
remplacer.
Pour changer la lampe dans les minutes
qui suivent la coupure du contact, faire
attention de ne pas toucher le pot
d'échappement
- Risque de brûlures !
Changement d'un fusible
Accès à l'outillage
La pince d'extraction est située derrière le
couvercle de la boîte à fusibles.
Selon version :


► Déclipper le couvercle en tirant la partie
supérieure gauche, puis droite.
►

Dégager complètement le couvercle.
►


Retirer la pince de son logement.

212
En cas de panne

► Ouvrir la boîte à gants.
► Appuyer sur la poignée centrale du couvercle
de la boîte à fusibles.
►

Abaisser complètement le couvercle.
►


Retirer la pince de son logement.
Remplacement d'un fusible
Avant de remplacer un fusible :
► Rechercher la cause de la panne et y
remédier
.
►

Arrêter toute consommation électrique.
►


Immobiliser le véhicule et couper le contact.
►


Repérer le fusible défectueux à l'aide des
tableaux d'affectation et des schémas existants.
Pour intervenir sur un fusible, il est impératif de

:
►

Utiliser la pince spéciale pour extraire le
fusible de son logement et vérifier l'état de son
filament.
►


T
oujours remplacer le fusible défectueux
par un fusible d'intensité équivalente (même
couleur)
; une intensité différente peut provoquer
un dysfonctionnement
- Risque d'incendie !
Si la panne se reproduit peu après le
changement du fusible, faire vérifier l'équipement
électrique par le réseau PEUGEOT ou par un
atelier qualifié.
Tableaux complets d'affectation des
fusibles et schémas correspondants
Pour plus d'informations, s'adresser au
réseau PEUGEOT ou à un atelier qualifié.
Le remplacement d'un fusible non
mentionné dans les tableaux d'affectation
peut entraîner un dysfonctionnement grave
sur le véhicule.
Consulter le réseau PEUGEOT ou un atelier
qualifié.


Bon
Mauvais

Pince
Installation d'accessoires électriques
Le circuit électrique du véhicule est
conçu pour fonctionner avec les équipements
de série ou optionnels.
Avant d'installer d'autres équipements ou
accessoires électriques sur le véhicule,
consulter le réseau PEUGEOT ou un atelier
qualifié.
PEUGEOT décline toute responsabilité
pour les frais occasionnés par la remise
en état du véhicule ou les
dysfonctionnements résultant de l'installation
d'accessoires auxiliaires non fournis, non
recommandés par PEUGEOT et non installés
selon ses prescriptions, en particulier lorsque
la consommation de l'ensemble des appareils
supplémentaires branchés dépasse
10

milliampères.
Fusibles dans la planche de
bord
La boîte à fusibles est placée dans la partie
inférieure de la planche de bord (côté gauche).
Pour accéder aux fusibles, suivre la même
procédure que celle décrite dans l'accès à
l'outillage du changement des fusibles.

213
En cas de panne
8Version 1 (Full)
Boîtier 1
Fusible N°Intensité (A) Fonctions
F1 3 AAccès et Démarrage Mains-Libres
F2 5 AÉcran multifonction
F5 5 ACaméra de recul - Aide au stationnement
F7 10 AAmplificateur Hi-Fi
F8 20 AEssuie-vitre arrière
F10 30 ASerrures
F 11 30 ASerrures
F17 10 APrise accessoires 12
V coffre
F18 5 AAppels d'urgence et d'assistance
F22 3 AÉclairage boîte à gants
F26 3 AAfficheur de non-bouclage des ceintures
F27 3 ACapteur de pluie
/ luminosité
F31 5 AAirbags.
F33 15 APrise accessoires 12
V avant
F35 5 ACombiné
F36 20 AÉcran tactile - Système audio
/ navigation
Boîtier 2
Fusible N° Intensité (A) Fonctions
F17 10 AMémorisation positions de conduite

214
En cas de panne
Version 2 (Eco)
Fusible N°Intensité (A) Fonctions
F4 15 AAvertisseur sonore
F5 20 APompe lave-vitre avant
F6 20 APompe lave-vitre arrière
F8 20 AEssuie-vitre arrière
F10 30 ASerrures
F 11 30 ASerrures
F14 5 ASirène de l'alarme
F17 5 ACombiné
F22 3 ACapteur de pluie
/ luminosité
F24 5 ACaméra de recul - Aide au stationnement
F25 5 AAirbags
F27 5 AAlarme
F28 5 AAppels d'urgence et d'assistance
F29 20 AÉcran tactile - Système audio
/ navigation
F32 15 AAllume-cigares
F36 5 AÉclairage boîte à gants
