2022 PEUGEOT 3008 Manuel du propriétaire (in French)

159
Conduite
6Limites de fonctionnement



Aucune alerte n'est déclenchée dans les
situations suivantes :
– Présence d'objets immobiles (ex. : véhicules
en stationnement, rails de sécurité, lampadaires,
panneaux).
–

Véhicules roulants en sens inverse.
–


Sur routes sinueuses ou cas de virages
prononcés.
–


En dépassement d'un (ou par un) véhicule
très long (ex.

: camion, autocar) qui est à la
fois détecté dans une zone d'angle mort par
l'arrière et présent dans le champ de vision du
conducteur par l'avant.
–

Manœuvre de dépassement rapide.
–


Circulation très dense
: les véhicules, détectés
à l'avant et à l'arrière, sont confondus avec un
camion ou un objet fixe.
–

Activation de la fonction Park
Assist.
Anomalie de fonctionnement
En cas de dysfonctionnement, ce
témoin clignote quelques instants
au combiné, accompagné de l'allumage du
témoin de Service et de l'affichage d'un
message.
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Le système peut être passagèrement
perturbé par certaines conditions
climatiques (ex.
: pluie, grêle).
En particulier, rouler sur route mouillée
ou passer d'une zone sèche à une zone
mouillée peut provoquer de fausses alertes
(ex. : présence d'un nuage de gouttelettes
d'eau dans l'angle mort interprété comme un
véhicule).
Par mauvais temps ou par temps hivernal,
s'assurer que les capteurs ne sont pas
recouverts par de la boue, du givre ou de la
neige.
V
eiller à ne pas masquer la zone
d'avertissement, située sur les rétroviseurs
extérieurs, ainsi que les zones de détection,
situées sur les pare-chocs avant et arrière,
par des étiquettes adhésives ou autres
objets
; ceux-ci risqueraient d'entraver le bon
fonctionnement du système.
Système actif de
surveillance d'angles
morts
En complément du voyant lumineux fixe dans
le rétroviseur du côté concerné, une correction
de trajectoire sera ressentie si vous tentez de
franchir une ligne avec le feu indicateur de
direction activé, pour vous aider à éviter une
collision.
Ce système résulte de l'association de l'Alerte
active de franchissement involontaire de ligne et
de la Surveillance d'angles morts.
Ces deux fonctions doivent être activées et en
fonctionnement.

160
Conduite
La vitesse du véhicule doit être comprise entre
65 et 140 km/h.
Ces fonctions sont particulièrement adaptées à
la conduite sur autoroutes et voies rapides.
Pour plus d'informations sur l' Alerte active de
franchissement involontaire de ligne et la
Surveillance d'angles morts, se reporter aux
rubriques correspondantes.
Aide au stationnement
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Ce système détecte et signale la proximité
d'obstacles (ex.
: piéton, véhicule, arbre,
barrière) à l'aide de capteurs situés dans le
pare-chocs.
Aide au stationnement arrière
► Engager la marche arrière pour mettre en
marche le système (confirmée par un signal
sonore).
La mise à l'arrêt du système s'effectue au retrait
de la marche arrière.
Aide sonore

Le système signale la présence d'obstacles dans
la zone de détection des capteurs.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence est
d'autant plus rapide que le véhicule est proche
de l'obstacle.
Lorsque la distance entre le véhicule et l'obstacle
devient inférieure à une trentaine de centimètres,
le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) indique de quel côté se situe l'obstacle.
Réglage du signal sonoreSelon version, avec le système
PEUGEOT Connect Radio ou
PEUGEOT Connect Nav, l'appui sur cette
touche permet d'ouvrir la fenêtre de réglage
du volume du signal sonore.
Aide graphique

Elle complète le signal sonore par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: éloigné ; orange : proche ;
rouge
: très proche).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement avant
En complément à l'aide au stationnement arrière,
l'aide au stationnement avant se déclenche
lorsqu'un obstacle est détecté à l'avant et que la
vitesse du véhicule est inférieure à 10
km/h.
L'aide au stationnement avant est interrompue
si le véhicule s'arrête plus de 3
secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10
km/h.
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.

161
Conduite
6Désactivation / Activation
Le paramétrage se fait par le menu
Conduite / Véhicule de l'écran tactile.
L'état de la fonction est mémorisé à la coupure
du contact.
La fonction aide au stationnement arrière
sera désactivée automatiquement en cas
de branchement d'une remorque ou d'un
porte-vélo sur un dispositif d'attelage installé
selon les préconisations du constructeur.
L'aide au stationnement est désactivée pendant
la phase de mesure de place de la fonction Park
Assist.
Pour plus d'informations sur la fonction Park
Assist, se reporter à la rubrique correspondante.
Limites de fonctionnement
L'inclinaison du véhicule en cas de chargement
important du coffre peut perturber les mesures
de distance.
Anomalie de fonctionnement
En cas de dysfonctionnement, au
passage de la marche arrière, ce témoin
s'allume au combiné, accompagné de l'affichage
d'un message et d'un signal sonore (bip court).
Faire vérifier par le réseau PEUGEOT ou par un
atelier qualifié.
Visiopark 1 - Visiopark 2
Pour plus d'informations, se reporter aux
Recommandations générales des
aides à la conduite et à la manœuvre .


Moteur tournant, ces systèmes permettent
d'afficher sur l'écran tactile des vues des
alentours proches de votre véhicule à l'aide
d'une caméra, pour la fonction Visiopark 1, et de
deux caméras pour la fonction Visiopark 2.




L'écran se divise en deux parties avec une vue
contextuelle et une vue de dessus du véhicule
dans son environnement proche.
Les capteurs d'aide au stationnement complètent
l'information sur la vue de dessus du véhicule.
Différentes vues contextuelles peuvent être
affichées :
–

V
ue standard.
–

V
ue à 180°.
–

V
ue zoom.
Par défaut, le mode AUTO est activé.
Dans ce mode, le système choisit la meilleure
vue à afficher (standard ou zoom).
À tout instant, pendant la manoeuvre, vous
pouvez changer le type de vue.
►

Appuyer sur la touche située dans le coin
inférieur gauche de l'écran tactile.
►


Sélectionner un type de vue
:
•
"Vue Standard".

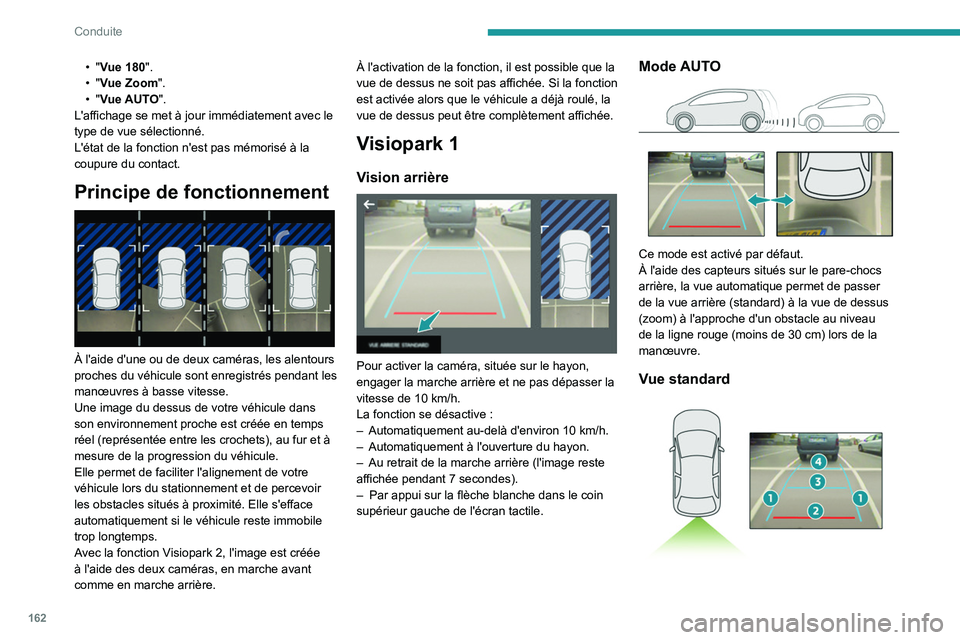

162
Conduite
• "Vue 180".
• "Vue Zoom ".
•
"Vue AUTO".
L'affichage se met à jour immédiatement avec le
type de vue sélectionné.
L'état de la fonction n'est pas mémorisé à la
coupure du contact.
Principe de fonctionnement

À l'aide d'une ou de deux caméras, les alentours
proches du véhicule sont enregistrés pendant les
manœuvres à basse vitesse.
Une image du dessus de votre véhicule dans
son environnement proche est créée en temps
réel (représentée entre les crochets), au fur et à
mesure de la progression du véhicule.
Elle permet de faciliter l'alignement de votre
véhicule lors du stationnement et de percevoir
les obstacles situés à proximité. Elle s'efface
automatiquement si le véhicule reste immobile
trop longtemps.
Avec la fonction Visiopark 2, l'image est créée
à l'aide des deux caméras, en marche avant
comme en marche arrière. À l'activation de la fonction, il est possible que la
vue de dessus ne soit pas affichée. Si la fonction
est activée alors que le véhicule a déjà roulé, la
vue de dessus peut être complètement affichée.
Visiopark 1
Vision arrière

Pour activer la caméra, située sur le hayon,
engager la marche arrière et ne pas dépasser la
vitesse de 10
km/h.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 10
km/h.
–

Automatiquement à l'ouverture du hayon.
–


Au retrait de la marche arrière (l'image reste
affichée pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
arrière, la vue automatique permet de passer
de la vue arrière (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle au niveau
de la ligne rouge (moins de 30
cm) lors de la
manœuvre.
Vue standard

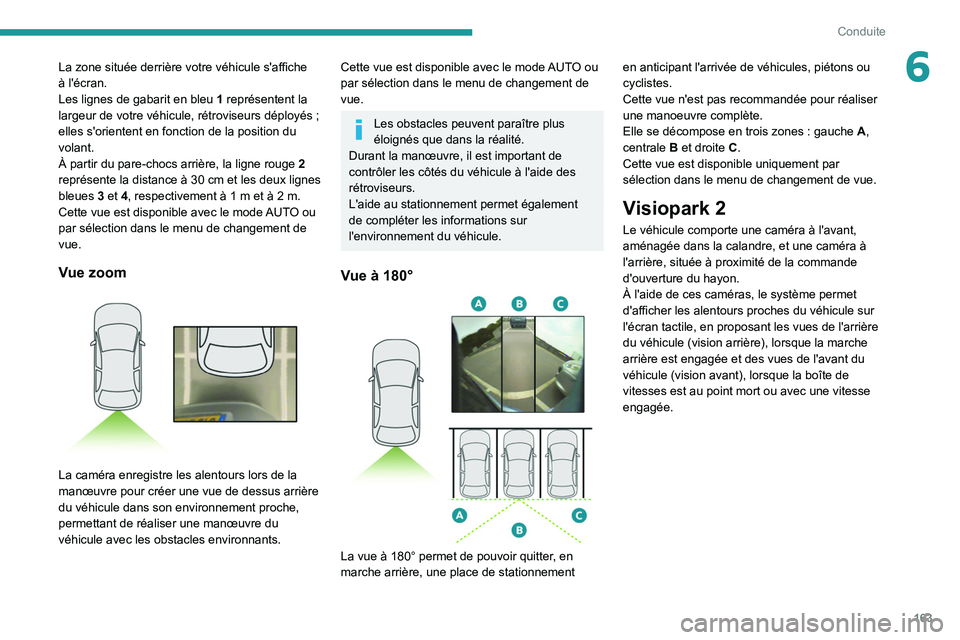

163
Conduite
6La zone située derrière votre véhicule s'affiche
à l'écran.
Les lignes de gabarit en bleu 1 représentent la
largeur de votre véhicule, rétroviseurs déployés
;
elles s'orientent en fonction de la position du
volant.
À partir du pare-chocs arrière, la ligne rouge 2
représente la distance à 30
cm et les deux lignes
bleues 3 et 4, respectivement à 1
m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus arrière
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir quitter, en
marche arrière, une place de stationnement en anticipant l'arrivée de véhicules, piétons ou
cyclistes.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Visiopark 2
Le véhicule comporte une caméra à l'avant,
aménagée dans la calandre, et une caméra à
l'arrière, située à proximité de la commande
d'ouverture du hayon.
À l'aide de ces caméras, le système permet
d'afficher les alentours proches du véhicule sur
l'écran tactile, en proposant les vues de l'arrière
du véhicule (vision arrière), lorsque la marche
arrière est engagée et des vues de l'avant du
véhicule (vision avant), lorsque la boîte de
vitesses est au point mort ou avec une vitesse
engagée.

164
Conduite
Vision arrière

La fonction s'active automatiquement à
l'engagement de la marche arrière.
La fonction se désactive :
–

Automatiquement au-delà d'environ 20
km/h.
–

Au retrait de la marche arrière (l'image de la
vision avant remplace celle de la vision arrière
pendant 7

secondes).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
En cas de branchement d'une remorque
ou d'un porte-vélo sur rotule d'attelage, la
zone située derrière le véhicule sur la vue de
dessus devient noire.
La reconstitution des alentours est réalisée
par la caméra avant uniquement.
Les vues de la vision arrière sont similaires à
celles décrites dans la fonction Visiopark 1.
Pour plus d'informations sur la fonction
Visiopark 1, se reporter à la rubrique
correspondante.
Visions avant et arrière

Moteur tournant et à vitesse inférieure à
20 km/h, l'activation de la fonction se fait
par le menu Conduite
/ Véhicule de l'écran
tactile

:
►

Sélectionner " Aide visuelle au parking ".
Le mode

AUTO s'affiche par défaut, avec la
vision avant, si la boîte de vitesses est au point
mort ou avec une vitesse engagée, ou avec la
vision arrière, si la marche arrière est engagée.
La fonction se désactive
:
–

Automatiquement au-delà d'environ 30
km/h
(l'image disparaît temporairement à partir de
20

km/h).
–

Par appui sur la flèche blanche dans le coin
supérieur gauche de l'écran tactile.
Mode AUTO

Ce mode est activé par défaut.
À l'aide des capteurs situés sur le pare-chocs
avant, la vue automatique permet de passer
de la vue avant (standard) à la vue de dessus
(zoom) à l'approche d'un obstacle lors de la
manœuvre.
Vue standard

La zone située devant votre véhicule s'affiche à
l'écran.
Les lignes de gabarit en orange

1
représentent
la largeur de votre véhicule, rétroviseurs
déployés ; elles s'orientent en fonction de la
position du volant.

165
Conduite

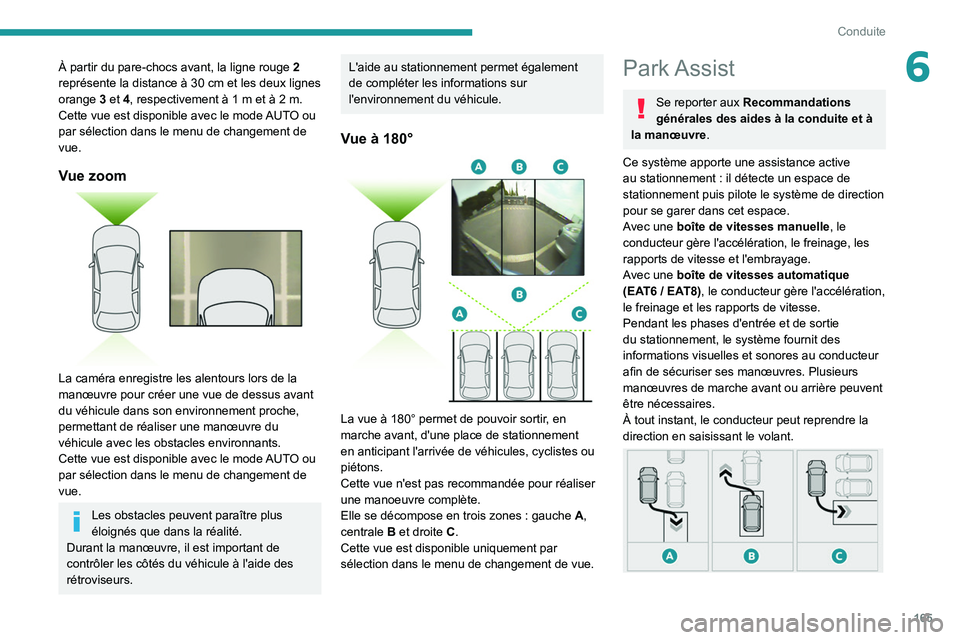

6À partir du pare-chocs avant, la ligne rouge 2
représente la distance à 30 cm et les deux lignes
orange

3
et 4, respectivement à 1 m et à 2 m.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Vue zoom

La caméra enregistre les alentours lors de la
manœuvre pour créer une vue de dessus avant
du véhicule dans son environnement proche,
permettant de réaliser une manœuvre du
véhicule avec les obstacles environnants.
Cette vue est disponible avec le mode AUTO ou
par sélection dans le menu de changement de
vue.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant la manœuvre, il est important de
contrôler les côtés du véhicule à l'aide des
rétroviseurs.
L'aide au stationnement permet également
de compléter les informations sur
l'environnement du véhicule.
Vue à 180°

La vue à 180° permet de pouvoir sortir, en
marche avant, d'une place de stationnement
en anticipant l'arrivée de véhicules, cyclistes ou
piétons.
Cette vue n'est pas recommandée pour réaliser
une manoeuvre complète.
Elle se décompose en trois zones
: gauche
A
,
centrale
B et droite C.
Cette vue est disponible uniquement par
sélection dans le menu de changement de vue.
Park Assist
Se reporter aux Recommandations
générales des aides à la conduite et à
la manœuvre.
Ce système apporte une assistance active
au stationnement
: il détecte un espace de
stationnement puis pilote le système de direction
pour se garer dans cet espace.
Avec une boîte de vitesses manuelle, le
conducteur gère l'accélération, le freinage, les
rapports de vitesse et l'embrayage.
Avec une boîte de vitesses automatique
(EAT6
/ EAT8), le conducteur gère l'accélération,
le freinage et les rapports de vitesse.
Pendant les phases d'entrée et de sortie
du stationnement, le système fournit des
informations visuelles et sonores au conducteur
afin de sécuriser ses manœuvres. Plusieurs
manœuvres de marche avant ou arrière peuvent
être nécessaires.
À tout instant, le conducteur peut reprendre la
direction en saisissant le volant.

166
Conduite
Le Park Assist apporte une assistance aux
manœuvres suivantes :
A. Stationnement en "créneau"
B. Sortie de stationnement en "créneau"
C. Stationnement en "bataille"
Le Park Assist ne peut pas fonctionner
moteur arrêté.
Lorsque le Park Assist est activé, il empêche
le passage en mode STOP du Stop & Start.
En mode STOP, l'activation du Park Assist
redémarre le moteur.
Le Park Assist prend en charge
l'assistance pour 4 cycles de manœuvres
au maximum. Il se désactive à l'issue de ces
4

cycles. Si le véhicule n'est pas positionné
correctement, reprendre la direction pour
terminer la manœuvre.
Le déroulement des manœuvres et les
instructions de conduite s'affichent au
combiné.
L'assistance est activée : l'affichage de
ce pictogramme et d'une limite de
vitesse indique que les manœuvres de
direction sont prises en charge par le
système
: ne pas toucher le volant.
L'assistance est désactivée :
l'affichage de ce pictogramme indique
que les manœuvres de direction ne sont plus
prises en charge par le système : reprendre la
direction.
L'activation du Park Assist neutralise la
Surveillance d'angles morts.
La fonction d'Aide au stationnement est
indisponible pendant la phase de mesure
de place disponible. Elle intervient
ultérieurement, pendant les manœuvres pour
avertir que le véhicule se rapproche d'un
obstacle
: le signal sonore devient continu
dès que la distance par rapport à l'obstacle
est inférieure à 30
centimètres.
Si la fonction d'Aide au stationnement a
été désactivée, elle sera automatiquement
réactivée au cours des phases de
manœuvres assistées.
Au cours des manoeuvres de stationnement ou de sortie de
stationnement, les fonctions Visiopark
1

- Visiopark 2 peuvent entrer en
fonctionnement. Elles permettent de mieux
surveiller les alentours du véhicule, en
affichant des informations complémentaires
dans l'écran tactile.
Pour plus d'informations sur les fonctions
Visiopark 1
- Visiopark 2, se reporter à la
rubrique correspondante.
Dans certains cas, les capteurs peuvent
ne pas détecter les petits obstacles
situés dans leurs angles morts.
Tout objet dépassant le gabarit du véhicule
(ex.

: échelle sur le toit, rotule d'attelage) n'est
pas pris en compte par le Park Assist lors
d'une manœuvre.
Toujours vérifier les alentours du véhicule avant de commencer une manœuvre.
Si la distance latérale entre le véhicule et la
place est trop importante, le système risque
de ne pas mesurer la place.
Pendant les phases de manœuvres, le
volant effectue des rotations rapides : ne
pas tenir le volant, ne pas mettre les mains
entre les branches du volant.
Prendre garde à tout objet susceptible
de bloquer la manœuvre (ex.
: vêtements
amples, écharpes, cravates)
- Risques de
blessure
!
Aide aux manœuvres de stationnement en "créneau"
► Au moment de stationner , sélectionner
"Park Assist" dans le menu Conduite
/
Véhicule de l'écran tactile pour activer la
fonction.
► Limiter la vitesse du véhicule à
20 km/h ou 12 mph maximum et
