2021 YAMAHA YZF1000 ESP

SAU00005
INFORMACIÓN IMPORTANTE RELATIVA AL MANUALEn este manual, la información particularmente importante se distingue mediante las siguientes anotaciones:
El símbolo de aviso de seguridad significa ¡ATENCIÓN!¡TENGA CUIDADO! ¡SU SEGURIDAD
ESTÁ EN JUEGO!
ADVERTENCIA
Ignorar las instrucciones de ADVERTENCIA puede provocar lesiones graves o un accidentemortal
del conductor de la motocicleta, de otra persona o de quien esté revisando o reparando la
motocicleta.
ATENCION:
ATENCION indica precauciones especiales que se deben adoptar para evitar causar daños a la
motocicleta.
NOTA:
Una NOTA proporciona información clave para facilitar o clarificar los procedimientos.
NOTA:_ l
Este manual debe considerarse una parte permanente de esta motocicleta y debe permanecer con ella, incluso
cuando se venda.
l
Yamaha mejora constantemente el diseño y la calidad de sus productos. Por lo tanto, aunque este manual con-
tiene la información más actual disponible en el momento de imprimirse, pueden existir pequeñas discrepancias
entre su motocicleta y este manual. Si necesita cualquier aclaración relativa a este manual, consulte a su conce-
sionario Yamaha.
_
S_4sv.book Page 1 Friday, November 10, 2000 3:07 PM

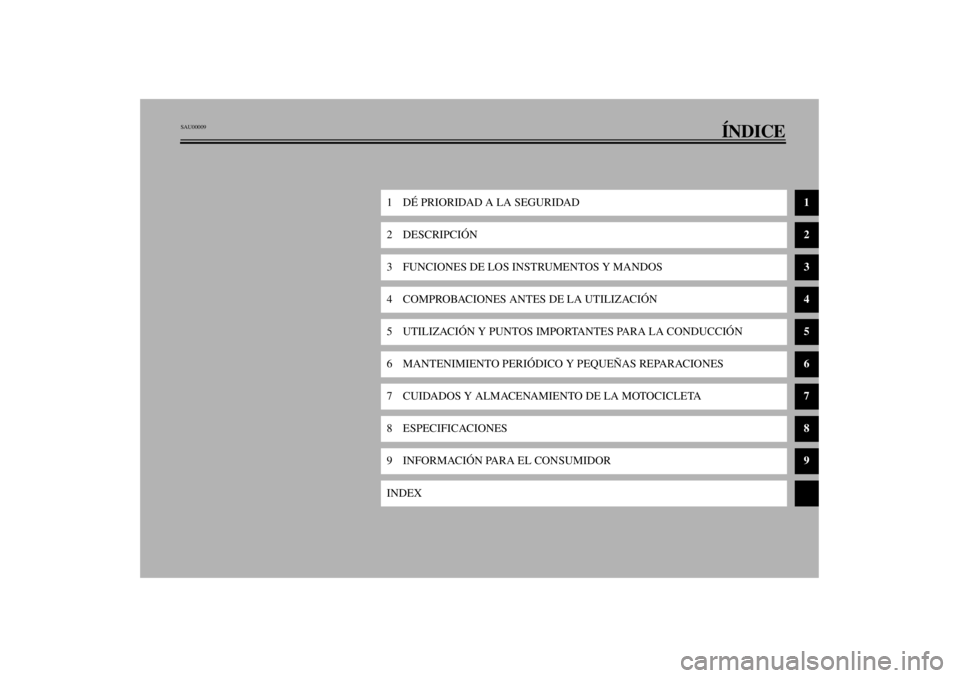

ÍNDICE
1 DÉ PRIORIDAD A LA SEGURIDAD
1
2DESCRIPCIÓN
2
3 FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
4 COMPROBACIONES ANTES DE LA UTILIZACIÓN
4
5 UTILIZACIÓN Y PUNTOS IMPORTANTES PARA LA CONDUCCIÓN
5
6 MANTENIMIENTO PERIÓDICO Y PEQUEÑAS REPARACIONES
6
7 CUIDADOS Y ALMACENAMIENTO DE LA MOTOCICLETA
7
8 ESPECIFICACIONES
8
9 INFORMACIÓN PARA EL CONSUMIDOR
9
INDEX
SAU00009
S_4sv.book Page 1 Friday, November 10, 2000 3:07 PM

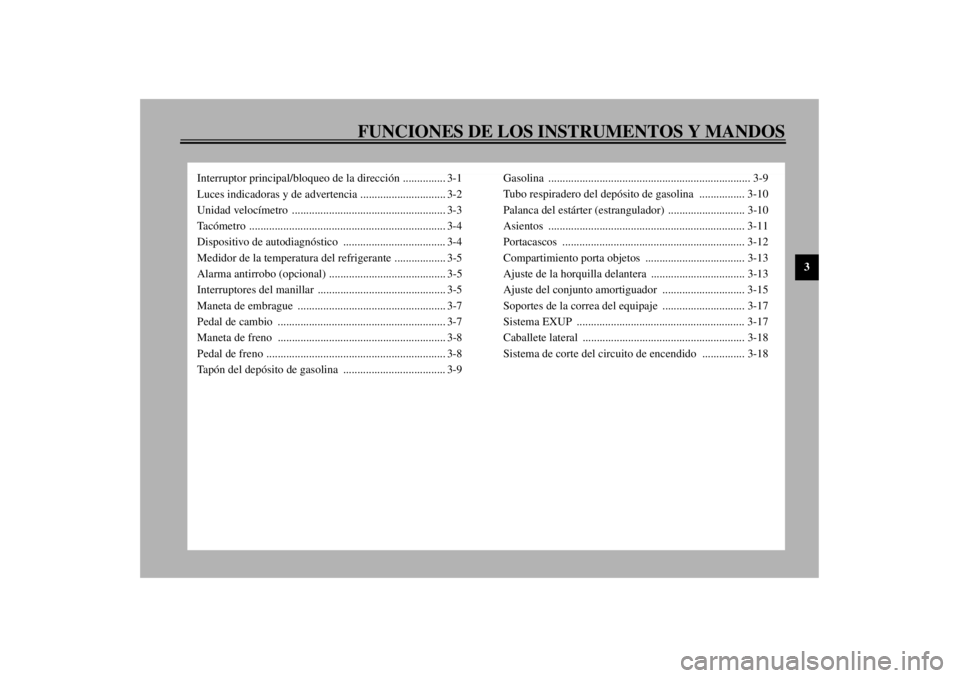

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3
Interruptor principal/bloqueo de la dirección ............... 3-1
Luces indicadoras y de advertencia .............................. 3-2
Unidad velocímetro ...................................................... 3-3
Tacómetro ..................................................................... 3-4
Dispositivo de autodiagnóstico .................................... 3-4
Medidor de la temperatura del refrigerante .................. 3-5
Alarma antirrobo (opcional) ......................................... 3-5
Interruptores del manillar ............................................. 3-5
Maneta de embrague .................................................... 3-7
Pedal de cambio ........................................................... 3-7
Maneta de freno ........................................................... 3-8
Pedal de freno ............................................................... 3-8
Tapón del depósito de gasolina .................................... 3-9Gasolina ....................................................................... 3-9
Tubo respiradero del depósito de gasolina ................ 3-10
Palanca del estárter (estrangulador) ........................... 3-10
Asientos ..................................................................... 3-11
Portacascos ................................................................ 3-12
Compartimiento porta objetos ................................... 3-13
Ajuste de la horquilla delantera ................................. 3-13
Ajuste del conjunto amortiguador ............................. 3-15
Soportes de la correa del equipaje ............................. 3-17
Sistema EXUP ........................................................... 3-17
Caballete lateral ......................................................... 3-18
Sistema de corte del circuito de encendido ............... 3-18
S_4sv.book Page 1 Friday, November 10, 2000 3:07 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-3
3
SAU03509
Luz de aviso del nivel de gasolina “ ”
Esta luz de aviso se enciende cuando el nivel de
gasolina desciende por debajo de aproximada-
mente 4,5 L. Cuando ocurra esto, ponga gasoli-
na lo antes posible.
El circuito eléctrico de la luz de aviso puede
comprobarse según el procedimiento siguiente.
1. Sitúe el interruptor de paro del motor en
posición “ ” y gire la llave a la posición
“ON”.
2. Ponga la transmisión en punto muerto o
tire de la maneta de embrague.3. Pulse el interruptor de arranque. Si la luz
de aviso no se enciende haga revisar el cir-
cuito eléctrico en un concesionario
Yamaha.
NOTA:_ Este modelo está equipado con un dispositivo de
autodiagnóstico del circuito de la luz de aviso
del nivel de aceite. (Véase en la página 3-4 una
explicación del dispositivo de autodiagnóstico.) _
SAU00057
Luz indicadora de intermitencia “ ”
Esta luz indicadora parpadea cuando se empuja
el interruptor de intermitencia hacia la izquierda
o hacia la derecha.
SAU00063
Testigo de luces de carretera “ ”
Este testigo se enciende cuando están conecta-
das las luces de carretera.
SAU00095
Unidad velocímetro La unidad velocímetro está dotada de un velocí-
metro, un cuentakilómetros y un cuentakilóme-
tros parcial. El velocímetro muestra la velocidad
de desplazamiento. El cuentakilómetros mues-
tra la distancia total recorrida. El cuentakilóme-
tros parcial muestra la distancia recorrida desde
que se puso a cero por última vez con el mando
de puesta a cero. El cuentakilómetros parcial
puede utilizarse para estimar la distancia que se
puede recorrer con un depósito lleno de gasoli-
na. Esta información le permitirá planificar en el
futuro las paradas para repostar.
1. Luz indicadora de punto muerto “ ”
2. Luz de aviso del nivel de aceite “ ”
3. Luz de aviso del nivel de gasolina “ ”
4. Luz indicadora de intermitencia “ ”
5. Testigo de luces de carretera “ ”
1. Velocímetro
2. Cuentakilómetros
3. Cuentakilómetros parcial
4. Perilla de reposición a cero del cuentakilómetros
parcial
S_4sv.book Page 3 Friday, November 10, 2000 3:07 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-4
3
SAU00101
Tacómetro El tacómetro eléctrico permite al conductor vi-
gilar el régimen del motor y mantenerlo dentro
de los márgenes de potencia adecuados.
SC000003
ATENCION:_ No utilice el motor en la zona roja del tacó-
metro.
Zona roja: 11.500 r/min en adelante _
SAU03910
Dispositivo de autodiagnóstico Este modelo está equipado con un dispositivo de
autodiagnóstico de los circuitos eléctricos si-
guientes:l
sensor de la posición del acelerador
l
Sistema EXUP
l
Luz de aviso del nivel de gasolina
Si cualquiera de estos circuitos está averiado, el
tacómetro indicará repetidamente el código de
error siguiente:
CB-11S
Utilice el cuadro siguiente para identificar el cir-
cuito eléctrico averiado.CB-22SSi el tacómetro indica este código de error, ano-
te el número de r/min específico al circuito y
haga revisar la motocicleta en un concesionario
Yamaha.
SC000004
ATENCION:_ Cuando el tacómetro indica un código de
error se debe revisar la motocicleta lo antes
posible para evitar que se averíe el motor. _
1. Tacómetro
2. Zona roja del tacómetro
0 r/min
durante
3 segundos
Número de
r/min específi-
cas del circuito
durante
2,5 segundos
(Véase la sigui-
nete tabla.)
Velocidad
actual del
motor
durante
3 segundos
R/min específicas
Circuito eléctrico averiado
3.000 r/min
Sensor de la posición del
acelerador
7.000 r/min
Sistema EXUP
8.000 r/min
Luz de aviso del nivel de
gasolina
S_4sv.book Page 4 Friday, November 10, 2000 3:07 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-10
3
SAU00186
ATENCION:_ l
Elimine inmediatamente la gasolina de-
rramada con un trapo limpio, seco y
suave, ya que la gasolina puede dañar
las superficies pintadas o las piezas de
plástico.
l
Sólo Alemania: Siempre que sea necesa-
rio sustituirlo, utilice un tapón del depó-
sito de gasolina del mismo diseño
especial que el original.
_
SAU00191
NOTA:_ Si se producen detonaciones (o autoencendido),
utilice gasolina de otra marca o de mayor octa-
naje. _
SAU02955

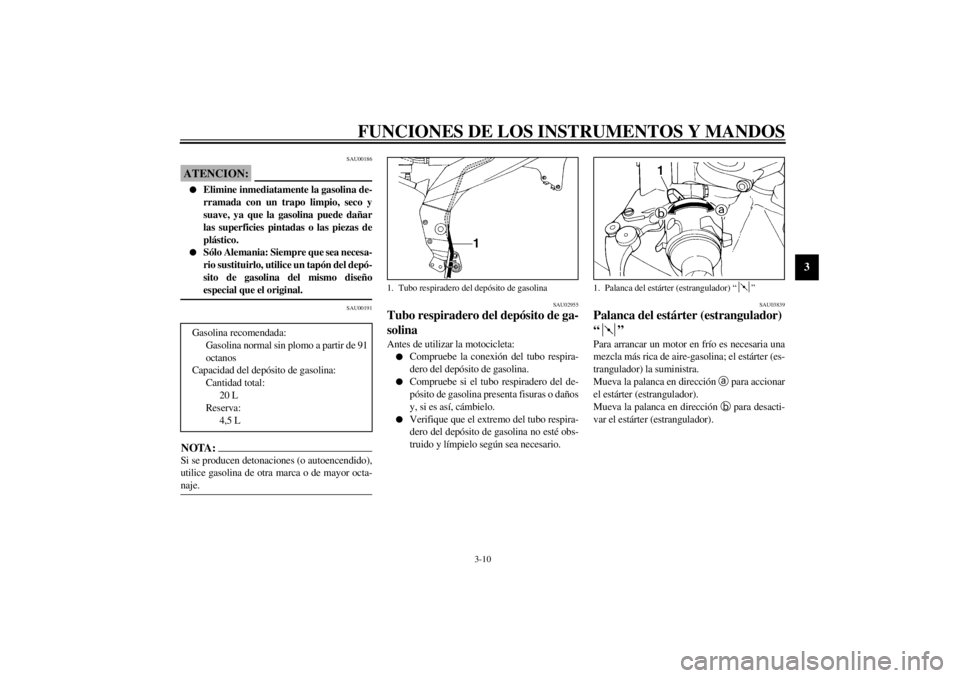

Tubo respiradero del depósito de ga-
solina Antes de utilizar la motocicleta:l
Compruebe la conexión del tubo respira-
dero del depósito de gasolina.
l
Compruebe si el tubo respiradero del de-
pósito de gasolina presenta fisuras o daños
y, si es así, cámbielo.
l
Verifique que el extremo del tubo respira-
dero del depósito de gasolina no esté obs-
truido y límpielo según sea necesario.
SAU03839
Palanca del estárter (estrangulador)
“” Para arrancar un motor en frío es necesaria una
mezcla más rica de aire-gasolina; el estárter (es-
trangulador) la suministra.
Mueva la palanca en dirección
a para accionar
el estárter (estrangulador).
Mueva la palanca en dirección
b para desacti-
var el estárter (estrangulador). Gasolina recomendada:
Gasolina normal sin plomo a partir de 91
octanos
Capacidad del depósito de gasolina:
Cantidad total:
20 L
Reserva:
4,5 L
1. Tubo respiradero del depósito de gasolina
1. Palanca del estárter (estrangulador) “ ”
S_4sv.book Page 10 Friday, November 10, 2000 3:07 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-13
3
SAU01688

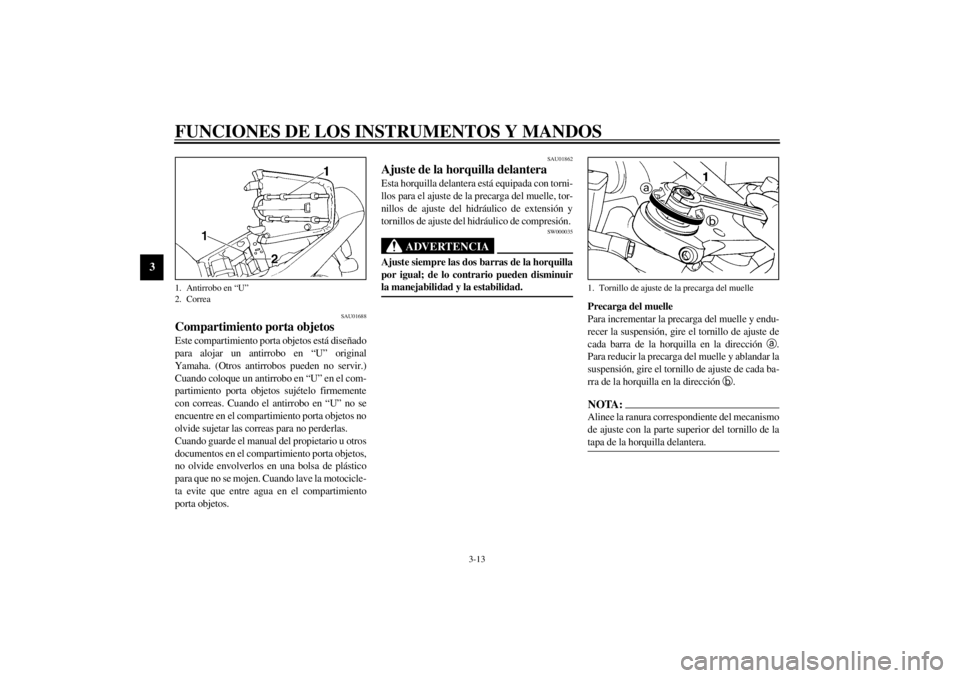

Compartimiento porta objetos Este compartimiento porta objetos está diseñado
para alojar un antirrobo en “U” original
Yamaha. (Otros antirrobos pueden no servir.)
Cuando coloque un antirrobo en “U” en el com-
partimiento porta objetos sujételo firmemente
con correas. Cuando el antirrobo en “U” no se
encuentre en el compartimiento porta objetos no
olvide sujetar las correas para no perderlas.
Cuando guarde el manual del propietario u otros
documentos en el compartimiento porta objetos,
no olvide envolverlos en una bolsa de plástico
para que no se mojen. Cuando lave la motocicle-
ta evite que entre agua en el compartimiento
porta objetos.
SAU01862
Ajuste de la horquilla delantera Esta horquilla delantera está equipada con torni-
llos para el ajuste de la precarga del muelle, tor-
nillos de ajuste del hidráulico de extensión y
tornillos de ajuste del hidráulico de compresión.
SW000035
ADVERTENCIA
_ Ajuste siempre las dos barras de la horquilla
por igual; de lo contrario pueden disminuir
la manejabilidad y la estabilidad. _
Precarga del muelle
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el tornillo de ajuste de
cada barra de la horquilla en la dirección
a.
Para reducir la precarga del muelle y ablandar la
suspensión, gire el tornillo de ajuste de cada ba-
rra de la horquilla en la dirección
b.NOTA:_ Alinee la ranura correspondiente del mecanismo
de ajuste con la parte superior del tornillo de la
tapa de la horquilla delantera. _
1. Antirrobo en “U”
2. Correa
1. Tornillo de ajuste de la precarga del muelle
S_4sv.book Page 13 Friday, November 10, 2000 3:07 PM

FUNCIONES DE LOS INSTRUMENTOS Y MANDOS
3-15
3
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _NOTA:_ Aunque el número total de clics de un mecanis-
mo de ajuste del hidráulico puede no coincidir
exactamente con las especificaciones anteriores
debido a ligeras diferencias de fabricación, el
número real de clics representa siempre la tota-
lidad del margen de ajuste. Para obtener un ajus-
te preciso, sería aconsejable comprobar el
número de clics de cada mecanismo de ajuste
del hidráulico y modificar las especificaciones
según fuera necesario. _
SAU01699
Ajuste del conjunto amortiguador Este conjunto amortiguador está equipado con
un regulador de precarga del muelle, un regula-
dor del hidráulico de extensión y un tornillo de
ajuste del hidráulico de compresión.
SC000015
ATENCION:_ No gire nunca un mecanismo de ajuste más
allá de las posiciones máxima o mínima. _
Precarga del muelle
Para incrementar la precarga del muelle y endu-
recer la suspensión, gire el regulador de precar-
ga en la dirección
a. Para reducir la precarga
del muelle y ablandar la suspensión, gire el re-
gulador de precarga en la dirección
b.CI-10S1. Regulador de precarga del muelle
2. Indicador de posición
Posición de ajuste
Mínima (blanda) 1
Estándar 4
Maxima (dura) 9
S_4sv.book Page 15 Friday, November 10, 2000 3:07 PM
