Entretien périodique et réglage
6-8
6
FAU18782
Dépose et repose des carénagesAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer les carénages illustrés. Se réfé-
rer à cette section à chaque fois qu’il faut
déposer ou reposer un carénage.
FAU46742
Carénage A
Dépose du carénageDéposer le carénage après avoir retiré les
vis. Mise en place du carénage
Remettre le carénage en place, puis repo-
ser ses vis.
FAU19623
Contrôle
de la bougieLa bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un concession-
naire Yamaha. La bougie doit être
démontée et contrôlée aux fréquences in-
diquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et
les dépôts finissent par l’user. L’état de la
bougie peut en outre révéler l’état du mo-
teur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie est de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule uti-
lisé dans des conditions normales. Si la
couleur de la bougie est nettement diffé-
rente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie.
1. Carénage A
1
1. Vis
1
Bougie spécifiée :
NGK/MR8E9
UBFGF0F0.book Page 8 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-9
6
Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de 1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
FAU36113
AbsorbeurCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes :  S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.

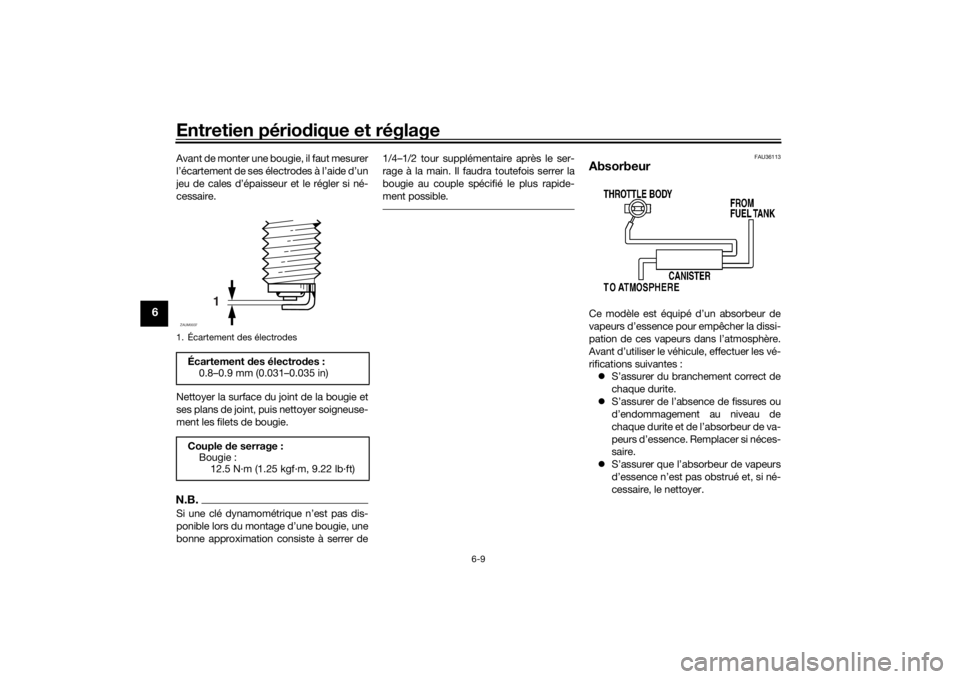

1. Écartement des électrodesÉcartement des électro des :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
1
ZAUM0037
UBFGF0F0.book Page 9 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-10
6
FAUM2584
Huile moteur et élément de filtre
à huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient également de
changer l’huile et de remplacer l’élément
du filtre à huile aux fréquences spécifiées
dans le tableau des entretiens et grais-
sages périodiques.
Contrôle du niveau d ’huile moteur
1. Placer le véhicule sur un plan de ni- veau et veiller à ce qu’il soit dressé à
la verticale. Une légère inclinaison
peut entraîner des erreurs de lecture.
2. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis retirer le bouchon de
remplissage d’huile. Essuyer la jauge
d’huile avant de l’insérer à nouveau,
sans la visser, dans l’orifice de rem-
plissage, puis la retirer et vérifier le ni-
veau d’huile. ATTENTION : Ne pas
utiliser le véhicule avant de s’être
assuré que le niveau d’huile est suf-
fisant.
[FCA10012]
N.B.Le niveau d’huile moteur doit se situer entre
les repères de niveau minimum et maxi-
mum.
4. Si le niveau d’huile moteur est inférieur au repère de niveau minimum, ajouter
de l’huile du type recommandé
jusqu’au niveau spécifié.
5. Remettre en place le bouchon de rem-
plissage d’huile.
Changement de l’huile moteur (avec ou
sans remplacement d e l’élément du filtre
à huile) 1. Mettre le moteur en marche et le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage et la vis de vidange, ainsi que le joint to-
rique, le ressort de compression et la
crépine d’huile moteur afin de vidan-
ger l’huile du carter moteur.
ATTENTION : Lorsqu’on enlève la
vis de vi dange de l’huile, le joint to-
rique, le ressort de compression et
la crépine d ’huile se libèrent égale-
ment. Veiller à ne pas per dre ces
pièces.
[FCA11002]

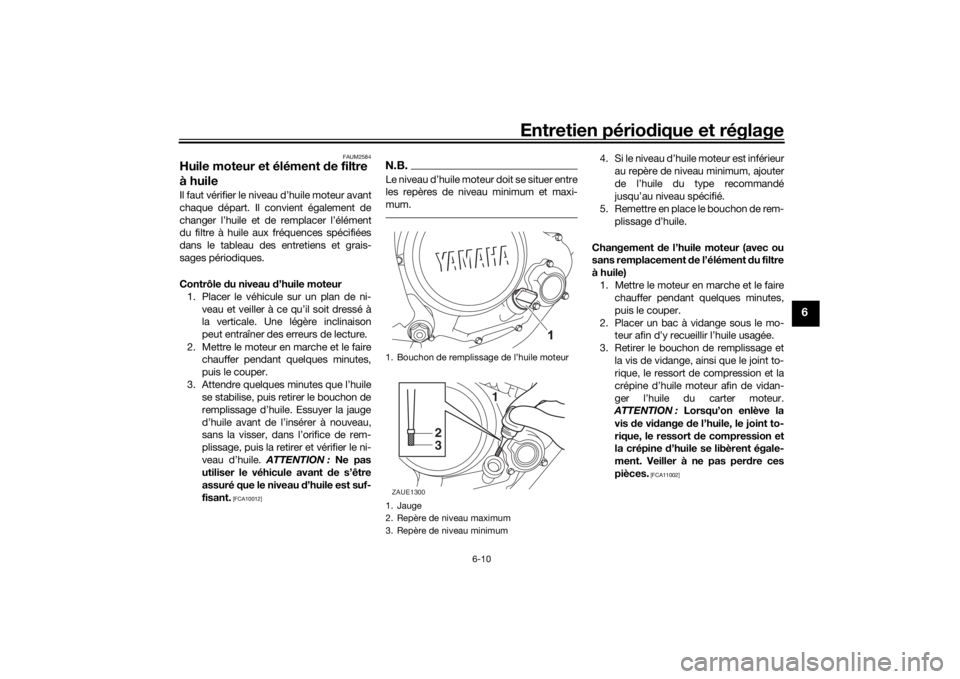

1. Bouchon de remplissage de l’huile moteur
1. Jauge
2. Repère de niveau maximum
3. Repère de niveau minimum
1
2
3
ZAUE1300
UBFGF0F0.book Page 10 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-11
6
4. Nettoyer la crépine d’huile moteur
dans du dissolvant.N.B.Ignorer les étapes 5–7 si l’élément du filtre
à huile n’est pas remplacé.5. Retirer le cache d’élément de filtre àhuile après avoir retiré ses vis. 6. Retirer et remplacer l’élément du filtre
à huile et le joint torique.
7. Remettre le cache d’élément de filtre à huile en place, installer ses vis, puis
les serrer au couple de serrage spéci-
fié.
N.B.S’assurer que le joint torique est bien logé
dans son siège.8. Mettre la crépine d’huile moteur, leressort de compression, le joint to-
rique et la vis de vidange de l’huile
moteur en place, puis serrer cette der-
nière au couple spécifié.
ATTENTION : Avant de monter la vis
d e vi dange de l’huile moteur, ne pas
oublier de mettre en place le joint
torique, le ressort de compression
et la crépine d’huile.
[FCA10422]
9. Remettre à niveau en ajoutant la
quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.

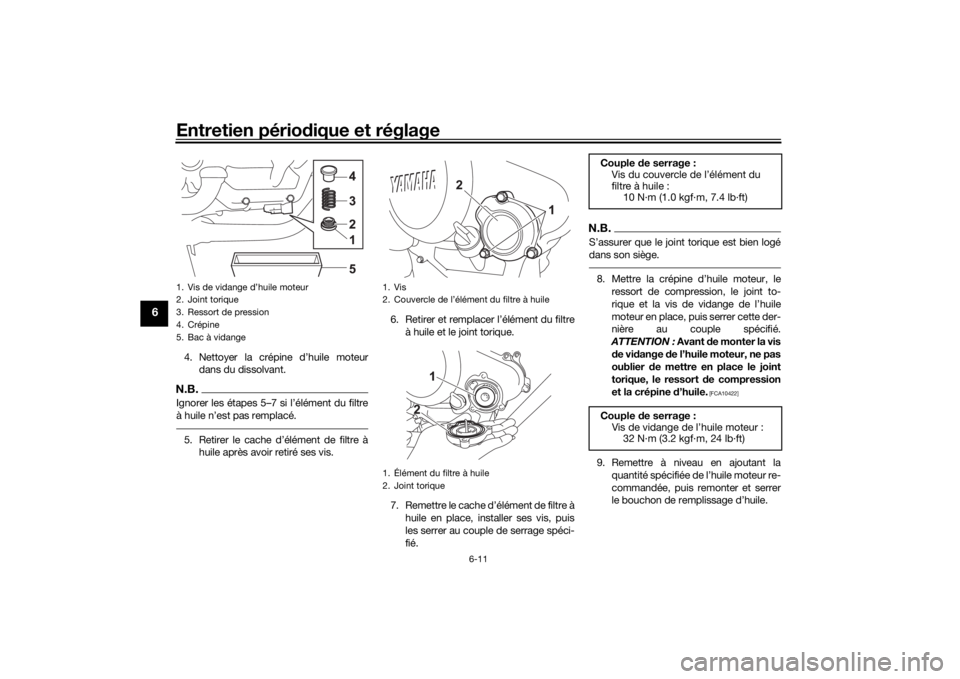

1. Vis de vidange d’huile moteur
2. Joint torique
3. Ressort de pression
4. Crépine
5. Bac à vidange
1. Vis
2. Couvercle de l’élément du filtre à huile
1. Élément du filtre à huile
2. Joint torique
Couple de serrage :
Vis du couvercle de l’élément du
filtre à huile : 10 N·m (1.0 kgf·m, 7.4 lb·ft)
Couple de serrage :
Vis de vidange de l’huile moteur : 32 N·m (3.2 kgf·m, 24 lb·ft)
UBFGF0F0.book Page 11 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-12
6
ATTENTION
FCA11621
 Ne pas mélanger d’a dditif chimique
à l’huile afin d ’éviter tout patinage
d e l’embrayage, car l’huile moteur
lubrifie également l’embrayage. Ne
pas utiliser des huiles de gra de die-
sel “CD” ni d es huiles de grade su-
périeur à celui spécifié. S’assurer
également de ne pas utiliser une
huile portant la d ésignation
“ENERGY CONSERVING II” ou la
même désignation avec un chiffre
plus élevé.
 S’assurer qu’aucune crasse ou ob-
jet ne pénètre d ans le carter mo-
teur.10. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause. 11. Couper le moteur, puis vérifier le ni-
veau d’huile et faire l’appoint, si né-
cessaire.
FAU85450
Pourquoi YamalubeL’huile YAMALUBE est un produit
YAMAHA d’origine, fruit de la passion et de
la conviction des ingénieurs que l’huile est
une composante moteur liquide impor-
tante. Nous formons des équipes spéciali-
sées dans les domaines du génie méca-
nique, de la chimie, de l’électronique et des
essais sur piste, afin de leur faire concevoir
à la fois le moteur et l’huile qu’il utilisera.
Les huiles Yamalube bénéficient des quali-
tés de l’huile de base et d’une proportion
idéale d’additifs afin de garantir la confor-
mité de l’huile finale à nos normes de ren-
dement. Les huiles minérales, semi-synthé-
tiques et synthétiques Yamalube ont, par
conséquent, leurs propres caractères et
valeurs. Grâce à l’expérience acquise par
Yamaha au cours de nombreuses années
consacrées à la recherche et au dévelop-
pement d’huile depuis les années 1960,
l’huile Yamalube est le meilleur choix pour
votre moteur Yamaha.
Huile moteur recomman
dée :
Voir page 8-1.
Quantité d’huile :
Changement d’huile: 0.85 L (0.90 US qt, 0.75 Imp.qt)
Avec dépose du filtre à huile: 0.95 L (1.00 US qt, 0.84 Imp.qt)
UBFGF0F0.book Page 12 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-13
6
FAUS1203
Liqui de de refroid issementLe niveau de liquide de refroidissement doit
être contrôlé régulièrement. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1:1.
FAU80890
Contrôle du niveau
1. Dresser le véhicule sur un plan hori- zontal. 2. Déposer le carénage A. (Voir page
6-8.)
3. Maintenir le véhicule en position droite.
N.B.Le niveau du liquide de refroidisse-
ment doit être vérifié le moteur froid,
car il varie en fonction de la tempéra-
ture du moteur.
 S’assurer que le véhicule est bien à la
verticale avant de contrôler le niveau
du liquide de refroidissement. Une lé-
gère inclinaison peut entraîner des er-
reurs de lecture.4. Contrôler le niveau du liquide de re-
froidissement dans le vase d’expan-
sion.N.B.Le niveau du liquide de refroidissement doit
se situer entre les repères de niveau mini-
mum et maximum.
5. Si le niveau du liquide de refroidisse-
ment est inférieur ou égal au repère de
niveau minimum, retirer le bouchon du
vase d’expansion.
6. Ajouter du liquide de refroidissement jusqu’au repère de niveau maximum,
puis remonter le bouchon du vase
d’expansion. AVERTISSEMENT !
Retirer uniquement le bouchon du
vase d’expansion. Ne jamais es-
sayer de retirer le bouchon du ra-
d iateur tant que le moteur est
chau d.
[FWA15162]
ATTENTION : Si l’on
ne peut se procurer du liqui de de
refroi dissement, utiliser d e l’eau
d istillée ou de l’eau du robinet
d ouce. Ne pas utiliser d’eau dure ou
salée, car cela en dommagerait le
Liqui
de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi dissement :
Vase d’expansion (repère de niveau
max) : 0.15 L (0.16 US qt, 0.13 Imp.qt)
Radiateur (intégralité du circuit) : 0.49 L (0.52 US qt, 0.43 Imp.qt)

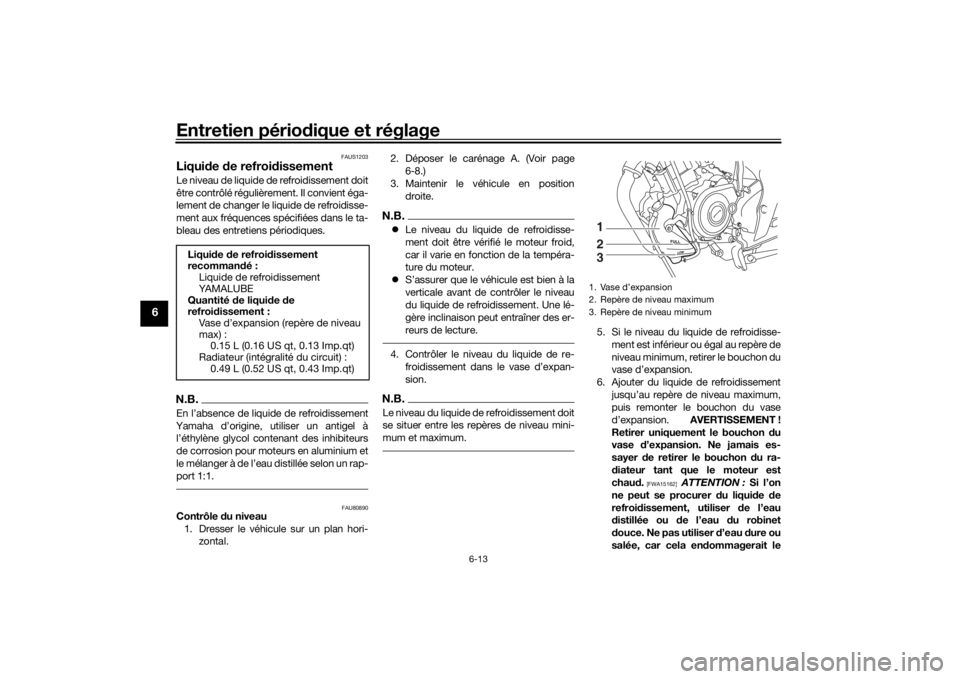

1. Vase d’expansion
2. Repère de niveau maximum
3. Repère de niveau minimum2
3 1
UBFGF0F0.book Page 13 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-14
6
moteur. Si l’on a utilisé d e l’eau au
lieu de liqui de de refroi dissement, il
faut la remplacer par du liquid e de
refroi dissement dès que possible
afin de protéger le circuit de refroi-
d issement du gel et de la corrosion.
Si on a ajouté de l’eau au liqui de de
refroi dissement, il convient de faire
rétablir le plus rapid ement possible
le taux d ’antigel par un concession-
naire Yamaha, afin de ren dre toutes
ses propriétés au liqui de de refroi-
d issement.
[FCA10473]
7. Reposer le carénage.
FAU33032
Changement du liqui de de refroi disse-
ment
Il convient de changer le liquide de refroi-
dissement aux fréquences spécifiées dans
le tableau des entretiens et graissages pé-
riodiques. Confier le changement du liquide
de refroidissement à un concessionnaire
Yamaha. AVERTISSEMENT ! Ne jamais
essayer de retirer le bouchon du ra dia-
teur tant que le moteur est chau d.
[FWA10382] FAUM2391
Remplacement
de l’élément d u
filtre à air et nettoyage du tube de
vi dangeIl convient de remplacer l’élément du filtre à
air aux fréquences spécifiées dans le ta-
bleau des entretiens et graissages pério-
diques. Faire remplacer plus fréquemment
l’élément de filtre à air par un concession-
naire Yamaha lorsque le véhicule est utilisé
dans des zones très poussiéreuses ou hu-
mides. Il faut également contrôler fréquem-
ment le tube de vidange du filtre à air et le
nettoyer, si nécessaire.

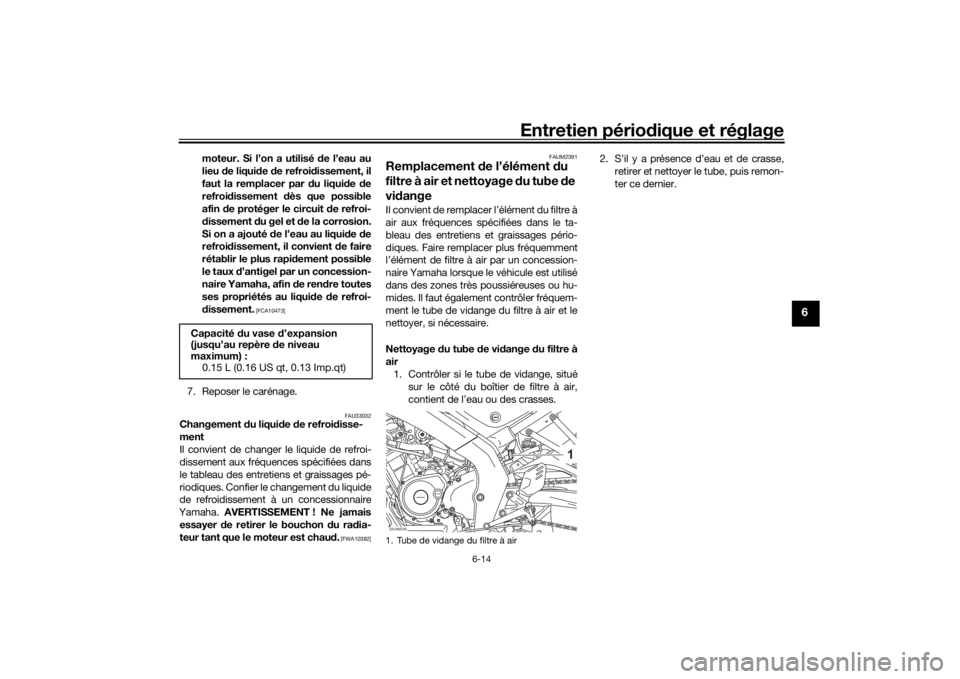

Nettoyage du tube de vi dange du filtre à
air 1. Contrôler si le tube de vidange, situé sur le côté du boîtier de filtre à air,
contient de l’eau ou des crasses. 2. S’il y a présence d’eau et de crasse,
retirer et nettoyer le tube, puis remon-
ter ce dernier.
Capacité du vase d ’expansion
(jusqu’au repère de niveau
maximum) :
0.15 L (0.16 US qt, 0.13 Imp.qt)1. Tube de vidange du filtre à airZAUM2036
1
UBFGF0F0.book Page 14 Tuesday, April 6, 2021 11:30 AM

Entretien périodique et réglage
6-15
6
FAU34302

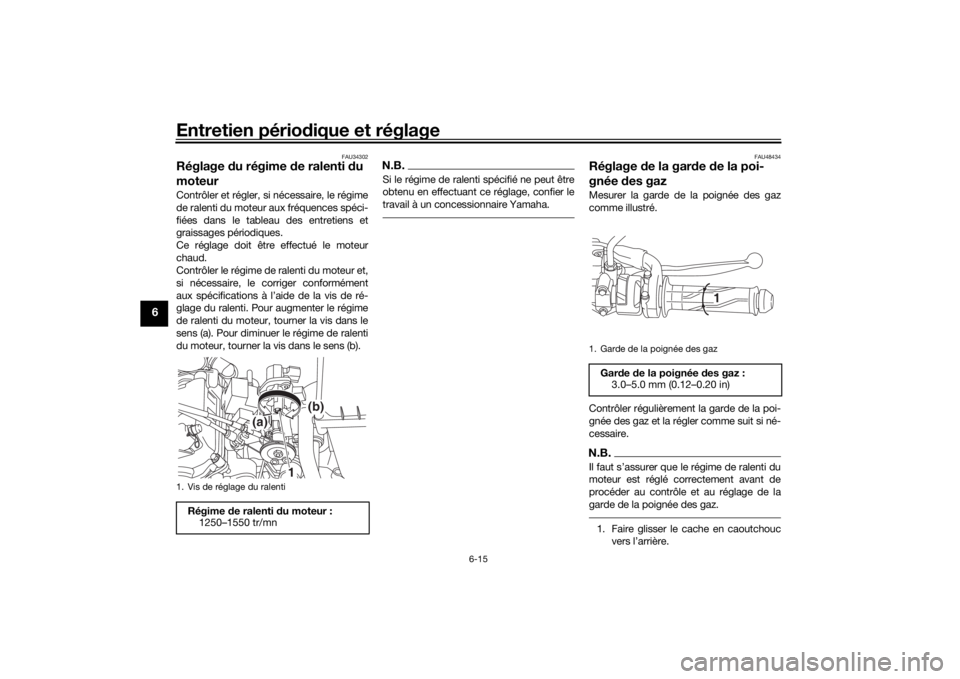

Réglage du régime d e ralenti du
moteurContrôler et régler, si nécessaire, le régime
de ralenti du moteur aux fréquences spéci-
fiées dans le tableau des entretiens et
graissages périodiques.
Ce réglage doit être effectué le moteur
chaud.
Contrôler le régime de ralenti du moteur et,
si nécessaire, le corriger conformément
aux spécifications à l’aide de la vis de ré-
glage du ralenti. Pour augmenter le régime
de ralenti du moteur, tourner la vis dans le
sens (a). Pour diminuer le régime de ralenti
du moteur, tourner la vis dans le sens (b).
N.B.Si le régime de ralenti spécifié ne peut être
obtenu en effectuant ce réglage, confier le
travail à un concessionnaire Yamaha.
FAU48434
Réglage de la gar de de la poi-
gnée des gazMesurer la garde de la poignée des gaz
comme illustré.
Contrôler régulièrement la garde de la poi-
gnée des gaz et la régler comme suit si né-
cessaire.N.B.Il faut s’assurer que le régime de ralenti du
moteur est réglé correctement avant de
procéder au contrôle et au réglage de la
garde de la poignée des gaz.1. Faire glisser le cache en caoutchouc
vers l’arrière.
1. Vis de réglage du ralentiRégime de ralenti du moteur :
1250–1550 tr/mn
1
(b)
(a)
1. Garde de la poignée des gazGar de de la poignée des gaz :
3.0–5.0 mm (0.12–0.20 in)
1
UBFGF0F0.book Page 15 Tuesday, April 6, 2021 11:30 AM
