6. Retire a tampa do filtro de ar da caixa
da correia em V, retirando as respeti-
vas cavilhas. 7. Retire o elemento do filtro de ar e de-
pois use ar comprimido para retirar a
sujidade a partir do lado limpo, con-
forme ilustrado.
8. Verifique se o elemento do filtro de ar da caixa da correia em V apresenta
danos e, se necessário, substitua-o. 9. Introduza o elemento na caixa da cor-
reia em V.
10. Instale a tampa da caixa do filtro de ar da correia em V, instalando as respe-
tivas cavilhas.
11. Instale o cabo do sensor da roda tra- seira no suporte na fita branca no ca-
bo, conforme ilustrado.
12. Instale as cavilhas da caixa do filtro de ar e, seguidamente, aperte-as com o
binário especificado.
13. Instale a tampa da caixa da correia em V, instalando os parafusos.1. Cabo do sensor da roda traseira
2. Prendedor do fio
1. Tampa do filtro de ar da caixa da correia em V
2. Cavilha
1
2
2
1
2
2
1. Elemento do filtro de ar da caixa da correia em V
1. Lado limpo
1
1
1. Cabo do sensor da roda traseira
2. Fita branca
3. Prendedor do fio
Binário d e aperto:
Cavilha:
10 N·m (1.0 kgf·m, 7.4 lb·ft)
13
3
2
2
3
2
2
3
UBBAP0P0.book Page 19 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-20
7
14. Instale a tampa da caixa do filtro de ar,
colocando os respetivos parafusos.
PAU21386
Verificação da folga do punho do
acelera dorMeça a folga do punho do acelerador con-
forme ilustrado.
Verifique periodicamente a folga do punho
do acelerador e, se necessário, solicite a
um concessionário Yamaha que a ajuste.
PAU21403
Folga das válvulasAs válvulas são um componente importan-
te do motor que sofre alterações na folga
com o uso, por isso, têm de ser verificadas
e ajustadas nos intervalos especificados na
tabela de manutenção periódica. Válvulas
não ajustadas podem provocar uma mistu-
ra incorreta do ar com o combustível, ruído
do motor e até danos no motor. Para impe-
dir que isso aconteça, solicite ao seu con-
cessionário Yamaha que verifique e ajuste
a folga das válvulas periodicamente.NOTAEste serviço tem de ser realizado quando o
motor está frio.

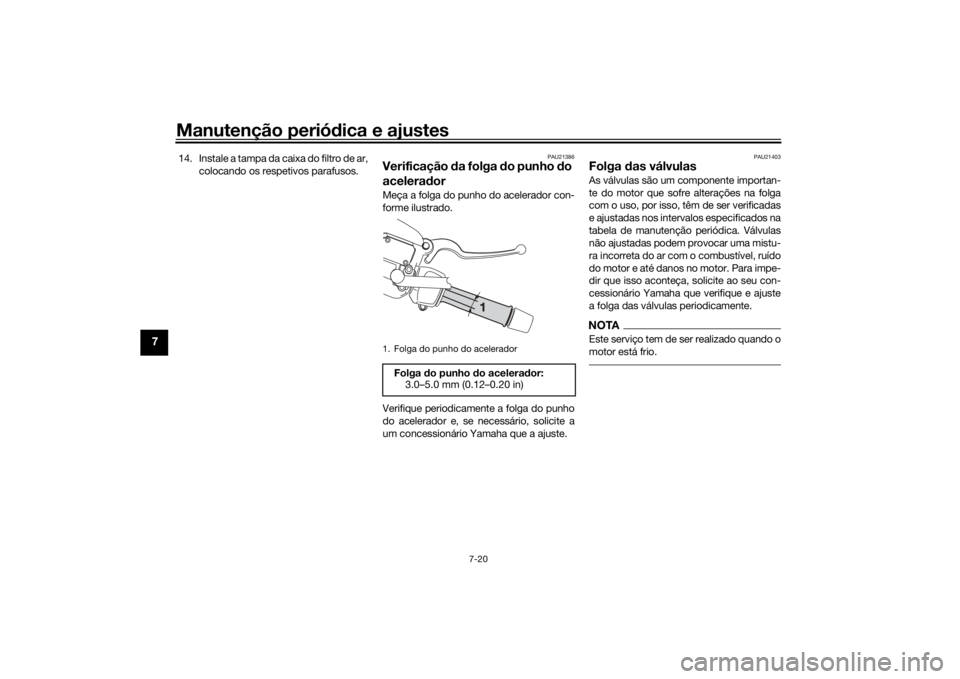

1. Folga do punho do aceleradorFolga do punho do acelera dor:
3.0–5.0 mm (0.12–0.20 in)
UBBAP0P0.book Page 20 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-21
7
PAU69761
PneusOs pneus são o único contacto entre o ve-
ículo e a estrada. A segurança em todas as
condições de condução depende de uma
área relativamente pequena de contacto
com a estrada. Por conseguinte, é essen-
cial manter os pneus sempre em bom esta-
do e substituí-los na altura apropriada
pelos pneus especificados.
Pressão de ar d os pneus
A pressão de ar dos pneus deverá ser veri-
ficada e, se necessário, ajustada antes de
cada viagem.
AVISO
PWA10504
A utilização d este veículo com a pressão
d os pneus incorreta po de causar feri-
mentos graves ou morte devi do à per da
d e controlo.
 A pressão de ar dos pneus deve ser
verifica da e ajusta da com os pneus
frios (isto é, quan do a temperatura
d os pneus é igual à temperatura
ambiente).
 A pressão de ar dos pneus tem de
ser ajustad a de acor do com a velo-
ci dad e de con dução e o peso total d
o con dutor, passageiro, carga e
acessórios aprova dos para este
mo delo.
AVISO
PWA10512
Nunca sobrecarregue o seu veículo. A
utilização de um veículo sobrecarrega-
d o pod e provocar um aci dente.
Inspeção dos pneus
Os pneus devem ser verificados antes de
cada viagem. Se a profundidade da face de
rolamento central atingir o limite especifi-
cado, se o pneu tiver um prego ou frag-
mentos de vidro, ou se o flanco estiver
rachado, solicite a um concessionário
Yamaha que substitua o pneu imediata-
mente.
Pressão
de ar d os pneus a frio:
1 pessoa: Dianteiro:
200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro: 225 kPa (2.25 kgf/cm2, 33 psi)
2 pessoas: Dianteiro: 200 kPa (2.00 kgf/cm2, 29 psi)
Traseiro: 225 kPa (2.25 kgf/cm2, 33 psi)
Carga máxima:
Veí cu lo:161 kg (355 lb)
A carga máxima do veículo é o
peso combinado do condutor, pas-
sageiro, carga e todos os acessó-

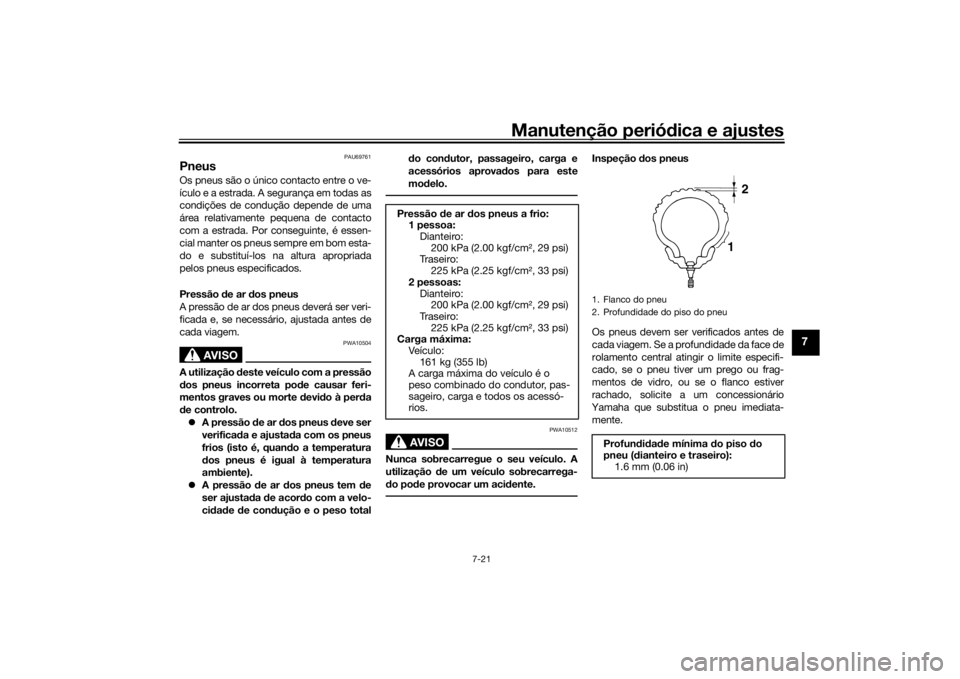

rios.1. Flanco do pneu
2. Profundidade do piso do pneu
Profun did ad e mínima d o piso do
pneu ( dianteiro e traseiro):
1.6 mm (0.06 in)
1 2
UBBAP0P0.book Page 21 Wedne
sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-22
7
NOTAOs limites de profundidade do piso dos
pneus poderão diferir de país para país.
Cumpra sempre os regulamentos locais.
AVISO
PWA10472
 Solicite a um concessionário
Yamaha que substitua os pneus ex-
cessivamente gastos. Para além de
ser ilegal, utilizar o veículo com
pneus excessivamente gastos di-
minui a estabili dad e de con dução e
pod e levar a perd a de controlo.
 A tarefa d e substituição de to das as
peças relacionad as com as rodas e
os travões, incluin do os pneus,
d eve ser executa da por um conces-
sionário Yamaha, que possui os co-
nhecimentos e experiência
profissional necessários para o fa-
zer.
 Após a substituição d e um pneu,
con duza a veloci dad es mo dera das,
uma vez que a superfície do pneu
d everá primeiro ser “ro dad a” para
que desenvolva as respetivas ca-
racterísticas ótimas.
Informações relativas aos pneus
Este modelo está equipado com pneus
sem câmara de ar e válvulas de ar em bor-
racha.
Os pneus desgastam-se, mesmo que não
sejam usados ou tenham sido usados ape-
nas ocasionalmente. Uma prova de des-
gaste são as fendas no piso do pneu e na
borracha do flanco, por vezes acompanha-
das de deformação da carcaça. Os pneus
velhos e desgastados devem ser verifica-
dos por especialistas em pneus para ga-
rantir que estão em condições para
continuarem a ser usados.
AVISO
PWA10462
Os pneus d a frente e de trás d evem ser
d a mesma marca e mo delo; caso con-
trário, as características d e condução
d o veículo po dem ser diferentes, o que
pod eria causar um aci dente.Depois de testes extensivos, apenas os
pneus abaixo listados foram aprovados
para este modelo pela Yamaha. Pneu
dianteiro:
Ta m a n h o :
120/70-15 M/C 56S
Fabricante/modelo: MICHELIN/CITY GRIP 2
Pneu traseiro: Ta m a n h o :140/70-14 M/C 68S
Fabricante/modelo: MICHELIN/CITY GRIP 2
UBBAP0P0.book Page 22 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-23
7
PAU21963
Ro das de ligaPara maximizar o desempenho, durabilida-
de e funcionamento seguro do seu veículo,
tenha atenção aos seguintes pontos relati-
vos às rodas especificadas.
 Antes de cada viagem, deverá verifi-
car se os aros das rodas apresentam
fendas, dobras, deformações ou da-
nos. Caso encontre qualquer tipo de
danos, solicite a um concessionário
Yamaha que substitua a roda. Não tente fazer qualquer tipo de reparação
na roda, por pequena que seja. Uma
roda que esteja deformada ou racha-
da deverá ser substituída.
 A roda deve ser equilibrada sempre
que o pneu ou a roda sejam trocados
ou substituídos. Uma roda desequili-
brada pode resultar num fraco de-
sempenho, características de
manuseamento adversas e uma vida
reduzida do pneu.
PAU50861
Verificação da folga d a alavanca
d os travões dianteiro e traseiroFrente
Trás Não deve haver folga nas extremidades
das alavancas dos travões. Caso haja fol-
ga, solicite a um concessionário Yamaha
que inspecione o sistema de travagem.
AVISO
PWA14212
Uma sensação suave ou esponjosa na
alavanca
do travão po de in dicar a pre-
sença de ar no sistema hi dráulico. Se
houver ar no sistema hi dráulico, solicite
a um concessionário Yamaha que san-
gre o sistema antes de utilizar o veículo.
O ar no sistema hi dráulico diminuirá o
d esempenho dos travões, o que po derá
resultar na per da de controlo e num aci-
d ente.

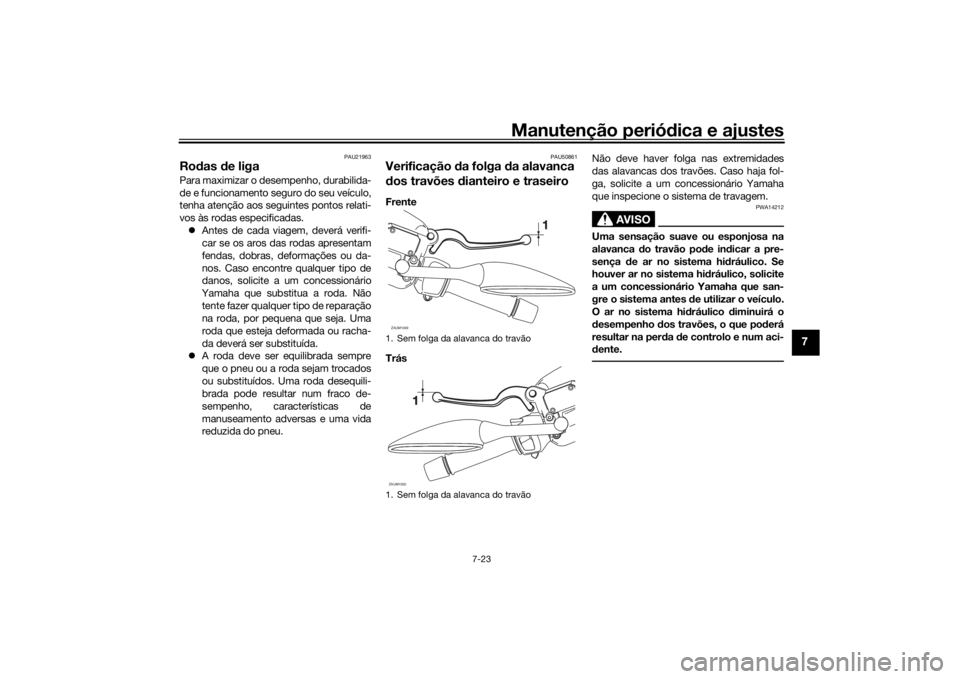

1. Sem folga da alavanca do travão
1. Sem folga da alavanca do travãoZAUM1049ZAUM1050
UBBAP0P0.book Page 23 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-24
7
PAU22312
Verificação das pastilhas dos
travões da frente e d e trásTravão dianteiro
Travão traseiro
Deverá verificar se existe desgaste nas
pastilhas dos travões da frente e de trás
nos intervalos especificados na tabela de lubrificação e manutenção periódica. Cada
uma das pastilhas do travão está equipada
com um indicador de desgaste, que lhe
permite verificar o respetivo desgaste sem
ter de desmontar o travão. Para verificar o
desgaste da pastilha do travão, verifique a
posição do indicador de desgaste enquan-
to aciona o travão. Caso uma pastilha do
travão se tenha gasto até ao ponto em que
o indicador de desgaste atinja o disco do
travão, solicite a um concessionário
Yamaha que substitua as pastilhas do tra- vão como um conjunto.
PAU40262
Verificação do nível d e líquido
d os travõesAntes de conduzir, verifique se o líquido
dos travões se encontra acima da marca
de nível mínimo. Ao verificar o nível do líqui-
do, certifique-se de que o topo do reserva-
tório se encontra na horizontal. Reabasteça
o líquido dos travões, se necessário.
Travão dianteiro

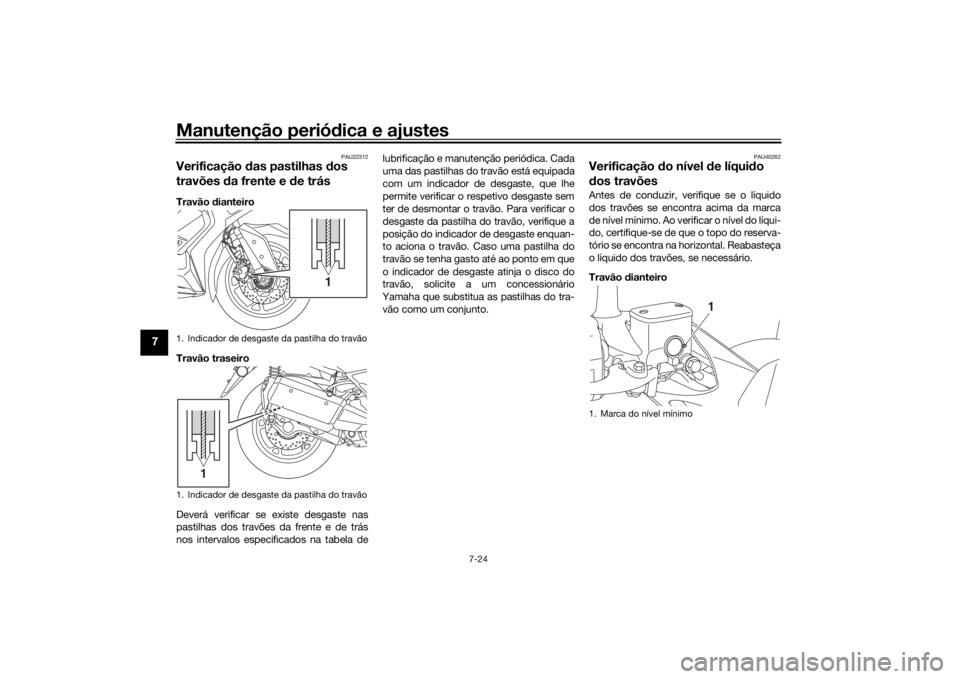

1. Indicador de desgaste da pastilha do travão
1. Indicador de desgaste da pastilha do travão
1
1
1. Marca do nível mínimo
1
UBBAP0P0.book Page 24 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-25
7
Travão traseiro
AVISO
PWA16011
Uma manutenção ina dequa da po de re-
sultar em per da de capaci dad e de trava-
gem. Cumpra as seguintes precauções:
 Se o líqui do dos travões for insufi-
ciente, po derá ocorrer entra da de
ar no sistema de travagem, re du-
zin do o d esempenho da travagem.
 Limpe a tampa de enchimento an-
tes de remover. Utilize apenas líqui-
d o dos travões DOT 4 de um
recipiente sela do. 
Utilize apenas o líqui do dos travões
especifica do, caso contrário os ve-
d antes de borracha po dem deterio-
rar-se, causan do fugas.
 Reabasteça com o mesmo tipo de
líqui do de travões. A a dição de lí-
qui do dos travões diferente de DOT
4 p

o de resultar numa reação quími-
ca nociva.
 Durante o reabastecimento, tenha
cui dad o para que não entre água ou
pó no reservatório de líqui do dos
travões. A água re duzirá significati-
vamente o ponto de ebulição do lí-
qui do e po derá causar bloqueio de
vapor, e a suji dad e po derá obstruir
as válvulas d a unidad e hi dráulica
d o ABS.
PRECAUÇÃO
PCA17641
O líqui do dos travões po derá danificar
superfícies pinta das ou peças plásticas.
Limpe sempre d e imediato o líqui do der-
rama do.À medida que as pastilhas do travão se
desgastam, é normal que o nível de líquido
dos travões desça gradualmente. Um nível
reduzido de líquido dos travões pode indi-
car que as pastilhas dos travões estão gas- tas e/ou fuga no sistema de travagem. Por
conseguinte, verifique se as pastilhas dos
travões estão gastas e se o sistema de tra-
vagem apresenta fugas. Se o nível de líqui-
do dos travões descer repentinamente,
solicite a um concessionário Yamaha que
verifique qual a causa antes de conduzir.

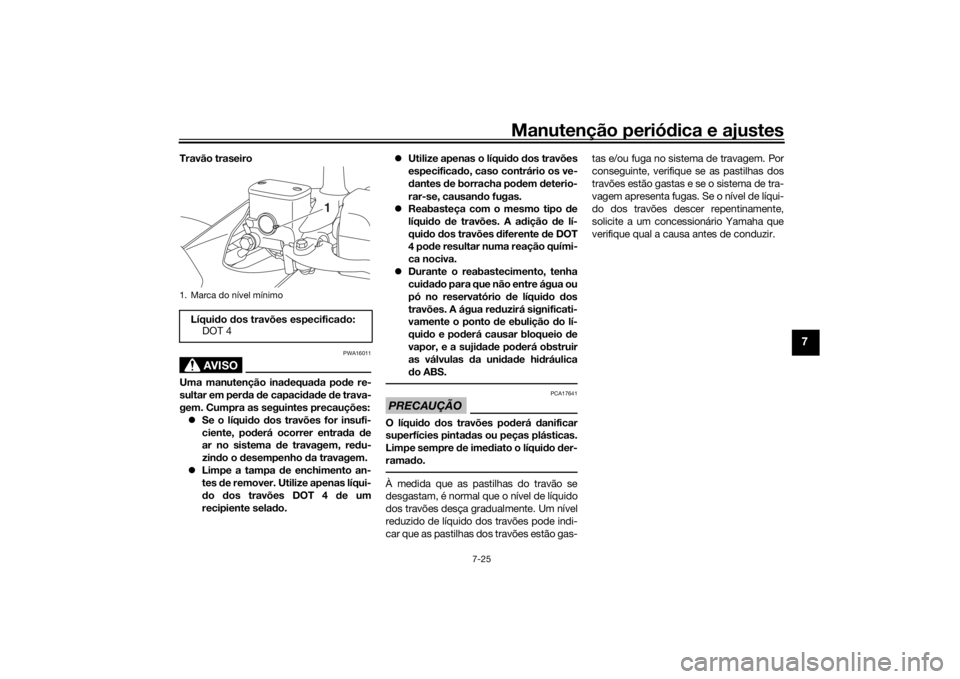

1. Marca do nível mínimoLíqui
do dos travões especifica do:
DOT 4
1
UBBAP0P0.book Page 25 Wedne sday, September 16, 2020 9:38 AM

Manutenção periódica e ajustes
7-26
7
PAU22734
Mu dança do líqui do dos travõesSolicite a mudança do líquido dos travões
num concessionário Yamaha a cada 2
anos. Para além disso, mande substituir os
vedantes de óleo dos cilindros mestre e
das pinças dos travões, assim como os tu-
bos dos travões, nos intervalos especifica-
dos a seguir ou antes se apresentarem
danos ou fugas.
 Vedantes dos travões: a cada 2 anos
 Tubos dos travões: a cada 4 anos
PAUU0311
Verificação da correia em VA correia em V deve ser verificada e substi-
tuída por um concessionário Yamaha nos
intervalos especificados na tabela de lubri-
ficação e manutenção periódica.
PAU23098
Verificação e lubrificação dos
cabosAntes de cada viagem, deverá verificar o
funcionamento e o estado de todos os ca-
bos de controlo e, se necessário, deverá lu-
brificar os cabos e as respetivas
extremidades. Se um cabo estiver danifica-
do ou não se deslocar suavemente, solicite
a um concessionário Yamaha que o verifi-
que ou substitua. AVISO! Eventuais d a-
nos no recetáculo exterior dos cabos
pod em resultar no aparecimento de fer-
rugem no interior e provocar interferên-
cia com o movimento dos cabos.
Substitua os cabos d anificados assim
que possível, para evitar situações de in-
segurança.
[PWA10712]
Lubrificante recomen dad o:
Lubrificante para cabos Yamaha ou
outro lubrificante para cabos ade-
quado
UBBAP0P0.book Page 26 Wedne sday, September 16, 2020 9:38 AM
