Entretien périodique et réglage
8-6
8
18 *Combinés ressort-
amortisseur • Contrôler le fonctionnement et
s’assurer de l’absence de fuites
d’huile.
• Remplacer si nécessaire. √√√√
19 Huile moteur • Changer (chauffer le moteur
avant d’effectuer la vidange). À la première échéance et chaque fois
que le témoin de changement d’huile
clignote ou s’allume
• Contrôler le niveau d’huile et s’assurer de l’absence de fuites
d’huile. Tous les 3000 km (1800 mi)
20 *Crépine
d’huile mo-
teur • Nettoyer.
√
21 *Huile
de transmis-
sion finale • S’assurer de l’absence de fuites
d’huile. √√√√√
• Changer. √√√
22 *Circuit
de refroi dis-
sement • Contrôler le niveau de liquide de
refroidissement et s’assurer de
l’absence de fuites de liquide. √√√√ √
• Changer. Tous les 3 ans
23 *Courroie trapézoï-
d
ale • Remplacer. Lorsque l’indicateur de remplacement de
la courroie trapézoïdale clignote ou
s’allume
24 *Contacteur
de feu
stop sur frein avant
et arrière • Contrôler le fonctionnement.
√√√√√ √
25 *Pièces mobiles et
câbles
•Lubrifier.
√√√√ √
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)
UB9YF0F0.book Page 6 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-7
8
FAU72790
N.B. Filtre à air du moteur et filtre à air de la courroie trapézoïdale
• L’élément équipant le filtre à air du moteur est en papier huilé et est jetable. Il convient dès lors de ne pas le nettoyer à l’air com-
primé sous peine de l’endommager.
• Il convient de remplacer l’élément du filtre à air du moteur et d’effectuer l’entretien de l’élément du filtre à air de la cou rroie trapé-
zoïdale plus fréquemment si le véhicule est utilis é dans des zones très poussiéreuses ou humides.
 Entretien des freins hydrauliques
• Toujours remplacer le liquide de frein après avoir démonté les maîtres-cylindres et les étriers. Contrôler régulièrement le niveau
du liquide de frein dans les réservoirs et, si nécessaire, faire l’appoint comme spécifié.
• Remplacer les composants internes des maîtres-cylindres et des étriers et changer le liquide de frein tous les deux ans.
• Remplacer les durites de frein tous les quatre ans et lorsqu’elles sont craquelées ou endommagées.26 *Logement
de la poi-
gnée des gaz et
câble • Contrôler le fonctionnement et la
garde.
• Régler le jeu du câble des gaz si nécessaire.
• Lubrifier le logement de la poi- gnée des gaz et le câble des gaz. √√√√ √
27 *Éclairage, signalisa-
tion et contacteurs • Contrôler le fonctionnement.
• Régler le faisceau de phare.
√√√√√ √
N° ÉLÉMENTS
CONTRÔLES OU ENTRETIENS À
EFFECTUER DISTANCE AU COMPTEUR
CONTRÔLE
ANNUEL
1000 km
(600 mi) 6000 km
(3500 mi) 12000 km
(7000 mi) 18000 km
(10500 mi) 24000 km
(14000 mi)UB9YF0F0.book Page 7 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-8
8
FAU18752
Dépose et repose du cacheAfin de pouvoir effectuer certains entretiens
décrits dans ce chapitre, il est nécessaire
de déposer le cache illustré. Se référer à
cette section à chaque fois qu’il faut dépo-
ser ou reposer ce cache.
FAU78530
Cache A
Dépose du cacheDéposer les vis, puis tirer le cache vers l’ex-
térieur et le faire coulisser vers l’avant
comme illustré. Mise en place du cache
Remettre le cache en place, puis reposer
les vis.
1. Cache AZAUM1938
1
1. Vis
1. Cache AZAUM19391
1
ZAUM1940
1
ZAUM1941
UB9YF0F0.book Page 8 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-9
8
FAU19623
Contrôle de la bougieLa bougie est une pièce importante du mo-
teur et elle doit être contrôlée régulière-
ment, de préférence par un concession-
naire Yamaha. La bougie doit être
démontée et contrôlée aux fréquences in-
diquées dans le tableau des entretiens et
graissages périodiques, car la chaleur et
les dépôts finissent par l’user. L’état de la
bougie peut en outre révéler l’état du mo-
teur.
S’assurer que la porcelaine autour de
l’électrode centrale de la bougie est de
couleur café au lait clair ou légèrement
foncé, couleur idéale pour un véhicule uti-
lisé dans des conditions normales. Si la
couleur de la bougie est nettement diffé-
rente, le moteur pourrait présenter une
anomalie. Ne jamais essayer de diagnosti-
quer soi-même de tels problèmes. Il est
préférable de confier le véhicule à un
concessionnaire Yamaha.
Si l’usure des électrodes est excessive ou
les dépôts de calamine ou autres sont trop
importants, il convient de remplacer la bou-
gie. Avant de monter une bougie, il faut mesurer
l’écartement de ses électrodes à l’aide d’un
jeu de cales d’épaisseur et le régler si né-
cessaire.
Nettoyer la surface du joint de la bougie et
ses plans de joint, puis nettoyer soigneuse-
ment les filets de bougie.
N.B.Si une clé dynamométrique n’est pas dis-
ponible lors du montage d’une bougie, une
bonne approximation consiste à serrer de1/4–1/2 tour supplémentaire après le ser-
rage à la main. Il fa
udra toutefois serrer la
bougie au couple spécifié le plus rapide-
ment possible.
Bougie spécifiée : NGK/CPR8EA-9
1. Écartement des électrodesÉcartement des électrod es :
0.8–0.9 mm (0.031–0.035 in)
Couple de serrage :
Bougie : 12.5 N·m (1.25 kgf·m, 9.22 lb·ft)
UB9YF0F0.book Page 9 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-10
8
FAU36113

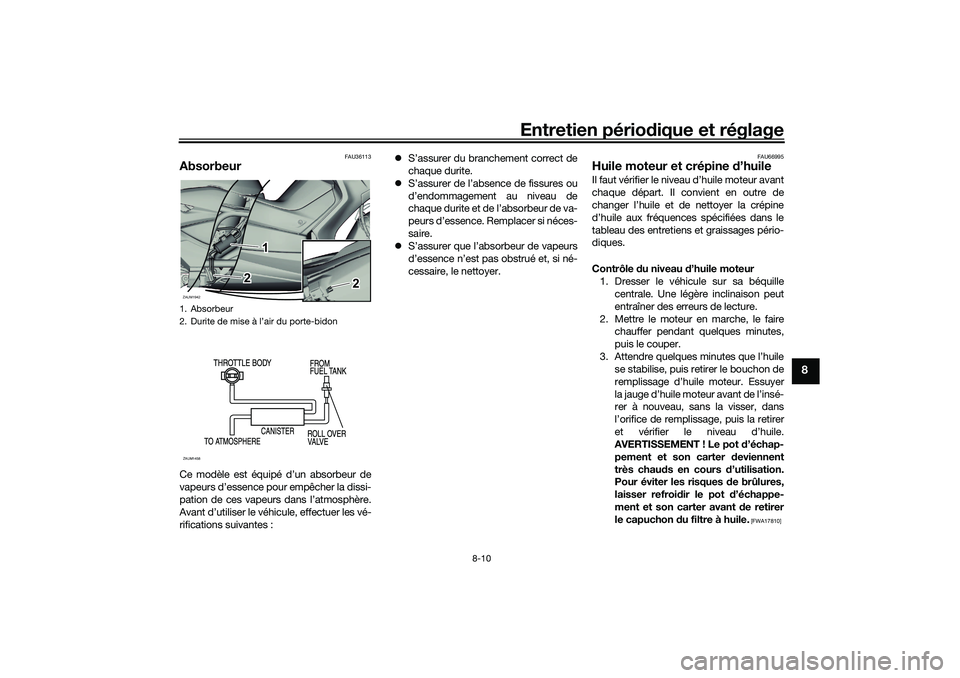

AbsorbeurCe modèle est équipé d’un absorbeur de
vapeurs d’essence pour empêcher la dissi-
pation de ces vapeurs dans l’atmosphère.
Avant d’utiliser le véhicule, effectuer les vé-
rifications suivantes : 
S’assurer du branchement correct de
chaque durite.
 S’assurer de l’absence de fissures ou
d’endommagement au niveau de
chaque durite et de l’absorbeur de va-
peurs d’essence. Remplacer si néces-
saire.
 S’assurer que l’absorbeur de vapeurs
d’essence n’est pas obstrué et, si né-
cessaire, le nettoyer.
FAU66995
Huile moteur et crépine d’huileIl faut vérifier le niveau d’huile moteur avant
chaque départ. Il convient en outre de
changer l’huile et de nettoyer la crépine
d’huile aux fréquences spécifiées dans le
tableau des entretiens et graissages pério-
diques.
Contrôle du niveau d ’huile moteur
1. Dresser le véhicule sur sa béquille centrale. Une légère inclinaison peut
entraîner des erreurs de lecture.
2. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
3. Attendre quelques minutes que l’huile se stabilise, puis retirer le bouchon de
remplissage d’huile moteur. Essuyer
la jauge d’huile moteur avant de l’insé-
rer à nouveau, sans la visser, dans
l’orifice de remplissage, puis la retirer
et vérifier le niveau d’huile.
AVERTISSEMENT ! Le pot d ’échap-
pement et son carter d eviennent
très chau ds en cours d ’utilisation.
Pour éviter les risques de brûlures,
laisser refroid ir le pot d’échappe-
ment et son carter avant de retirer
le capuchon du filtre à huile.
[FWA17810]
1. Absorbeur
2. Durite de mise à l’air du porte-bidonZAUM1942
2 2
1
22
1
2
ZAUM1458
UB9YF0F0.book Page 10 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-11
8
N.B.Le niveau d’huile moteur doit se situer entre
l’extrémité de la jauge d’huile et le repère
de niveau maximum.4. Si le niveau d’huile moteur ne se situe
pas entre l’extrémité de la jauge
d’huile et le repère de niveau maxi-
mum, ajouter de l’huile moteur du type
recommandé jusqu’au niveau spéci-
fié.
5. Insérer la jauge d’huile dans l’orifice de remplissage, puis serrer le bou-
chon de remplissage d’huile. Changement
de l’huile moteur et net-
toyage de la crépine d ’huile
1. Mettre le moteur en marche, le faire chauffer pendant quelques minutes,
puis le couper.
2. Placer un bac à vidange sous le mo- teur afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage
d’huile moteur et les vis de vidange
d’huile moteur A et B afin de vidanger
l’huile du carter moteur.
ATTENTION : Lorsqu’on retire la vis
d e vi dange de l’huile B, le joint to-
rique, le ressort de compression et
la crépine d’huile se libèrent égale-
ment. Veiller à ne pas per dre ces
pièces.
[FCAT1022]
4. Nettoyer la crépine d’huile moteur
dans du dissolvant, puis contrôler son
état et la remplacer si elle est abîmée.
5. Mettre la crépine d’huile moteur, le
ressort de compression, un joint to-
rique neuf et le boulon de vidange de
l’huile moteur B en place.N.B.S’assurer que le joint torique est bien logé
dans son siège.
1. Orifice de remplissage d’huile
2. Joint torique
3. Jauge de niveau d’huile
4. Repère de niveau maximum
5. Extrémité de la jauge d’huile moteurZAUM1943
3245
1 1
1
1. Vis de vidange d’huile moteur A
2. Joint
3. Crépine d’huile
4. Ressort de pression
5. Joint torique
6. Vis de vidange d’huile moteur BZAUM1944
2 3
4
5
6
1
UB9YF0F0.book Page 11 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-12
8

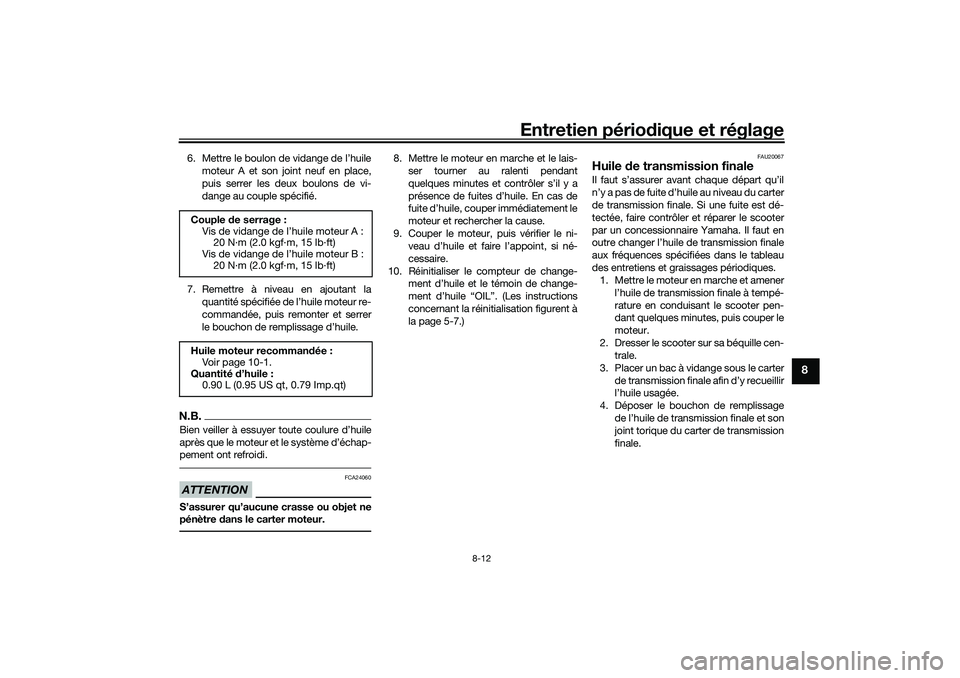

6. Mettre le boulon de vidange de l’huile
moteur A et son joint neuf en place,
puis serrer les deux boulons de vi-
dange au couple spécifié.
7. Remettre à niveau en ajoutant la quantité spécifiée de l’huile moteur re-
commandée, puis remonter et serrer
le bouchon de remplissage d’huile.N.B.Bien veiller à essuyer toute coulure d’huile
après que le moteur et le système d’échap-
pement ont refroidi.ATTENTION
FCA24060
S’assurer qu’aucune crasse ou objet ne
pénètre d ans le carter moteur.
8. Mettre le moteur en marche et le lais-
ser tourner au ralenti pendant
quelques minutes et contrôler s’il y a
présence de fuites d’huile. En cas de
fuite d’huile, couper immédiatement le
moteur et rechercher la cause.
9. Couper le moteur, puis vérifier le ni- veau d’huile et faire l’appoint, si né-
cessaire.
10. Réinitialiser le compteur de change- ment d’huile et le témoin de change-
ment d’huile “OIL”. (Les instructions
concernant la réinitialisation figurent à
la page 5-7.)
FAU20067
Huile de transmission finaleIl faut s’assurer avant chaque départ qu’il
n’y a pas de fuite d’huile au niveau du carter
de transmission finale. Si une fuite est dé-
tectée, faire contrôler et réparer le scooter
par un concessionnaire Yamaha. Il faut en
outre changer l’huile de transmission finale
aux fréquences spécifiées dans le tableau
des entretiens et graissages périodiques.
1. Mettre le moteur en marche et amener
l’huile de transmission finale à tempé-
rature en conduisant le scooter pen-
dant quelques minutes, puis couper le
moteur.
2. Dresser le scooter sur sa béquille cen- trale.
3. Placer un bac à vidange sous le carter de transmission finale afin d’y recueillir
l’huile usagée.
4. Déposer le bouchon de remplissage de l’huile de transmission finale et son
joint torique du carter de transmission
finale.
Couple
de serrage :
Vis de vidange de l’huile moteur A : 20 N·m (2.0 kgf·m, 15 lb·ft)
Vis de vidange de l’huile moteur B : 20 N·m (2.0 kgf·m, 15 lb·ft)
Huile moteur recomman dée :
Voi r p age 1 0-1 .
Quantité d’huile :
0.90 L (0.95 US qt, 0.79 Imp.qt)
UB9YF0F0.book Page 12 Tuesday, January 5, 2021 10:38 AM

Entretien périodique et réglage
8-13
8
5. Retirer la vis de vidange de l’huile de
transmission finale et son joint afin de
vidanger l’huile du carter de transmis-
sion finale. 6. Remonter la vis de vidange de l’huile
de transmission finale et son joint
neuf, puis serrer la vis au couple spé-
cifié.
7. Remettre à niveau en ajoutant la quantité spécifiée de l’huile de trans-
mission finale recommandée.
AVERTISSEMENT ! S’assurer
qu’aucune crasse ou objet ne pé-
nètre dans le carter de transmission
finale. Veiller à ne pas mettre d’huile
sur le pneu ou la roue.
[FWA11312]
8. Monter le bouchon de remplissage de l’huile de transmission finale et son
joint torique, puis serrer le bouchon.
9. S’assurer que le carter de transmis- sion finale ne fuit pas. Si une fuite
d’huile est détectée, il faut en recher-
cher la cause.
FAUS1203
Liqui de de refroid issementLe niveau de liquide de refroidissement doit
être contrôlé régulière ment. Il convient éga-
lement de changer le liquide de refroidisse-
ment aux fréquences spécifiées dans le ta-
bleau des entretiens périodiques.N.B.En l’absence de liquide de refroidissement
Yamaha d’origine, utiliser un antigel à l’éthylène glycol contenant des inhibiteurs
de corrosion pour moteurs en aluminium et
le mélanger à de l’eau distillée selon un rap-
port 1 : 1.
FAUM4331
Contrôle du niveau
1. Dresser le véhicule sur sa béquille centrale.
1. Bouchon de remplissage de l’huile de trans-mission finale
2. Joint torique
1. Vis de vidange de l’huile de transmission fi- nale
2. JointZAUM1945
1
2
ZAUM1946
12
Couple de serrage :
Vis de vidange de l’huile de trans-
mission finale :
20 N·m (2.0 kgf·m, 15 lb·ft)
Huile de transmission finale
recomman dée :
Voir page 10-1.
Quantité d’huile :
0.10 L (0.11 US qt, 0.09 Imp.qt)
Liqui de de refroi dissement
recomman dé:
Liquide de refroidissement
YA M A L U B E
Quantité de liqui de de
refroi dissement :
Vase d’expansion (repère de niveau
max) : 0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiateur (intégralité du circuit) : 0.46 L (0.49 US qt, 0.40 Imp.qt)
UB9YF0F0.book Page 13 Tuesday, January 5, 2021 10:38 AM
