2021 YAMAHA XMAX 125 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
5-19
5
MAU58301
Bränsletankens överfyllnings-
slangInnan du använder fordonet: Kontrollera anslutningen och drag-
ningen av bränsletankens överfyll-
ningsslang.
 Kontrollera att bränsletankens över-
fyllningsslang inte är skadad eller har
sprickor, och byt vid behov.
 Kontrollera att bränsletankens över-
fyllningsslang inte är tilltäppt, och ren-
gör vid behov.
MAU13435
KatalysatorAvgassystemet har en katalysator eller flera
som minskar skadliga avgasutsläpp.
VARNING
MWA10863
Avgassystemet är hett efter körning. För
att förhindra brandrisk och brännska-
dor:
 Parkera inte i närheten av brandfar-
liga områden som gräs eller annat
material som lätt kan antändas.
 Parkera på en plats där fotgängare
eller barn inte kan komma i kontakt
med det heta avgassystemet.
 Försäkra dig om att avgassystemet
har kallnat innan du arbetar med
det.
 Låt inte motorn gå på tomgång i
mer än några minuter. Lång tom-
gångskörning kan göra att värme
byggs upp.
MAU78514
FörvaringsfackDen här modellen är utrustad med 3 förva-
ringsfack. De främre förvaringsfacken och
det bakre förvaringsfacket är placerade en-
ligt bilden.
1. Bränsletankens överfyllningsslangZAUM1912
1
1
1. Förvaringsfack A
2. Förvaringsfack B
1. Bakre förvaringsfackZAUM19131 2
1
UB9YM0M0.book Page 19 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-20
5
TIPSFörvaringsfack A måste öppnas med
det smarta nyckelsystemet. (Se sidan
3-9.)
 Sadeln/det bakre förvaringsfacket kan
öppnas med det smarta nyckelsyste-
met eller den mekaniska nyckeln.
 Vissa hjälmar kan inte förvaras i det
bakre förvaringsfacket på grund av sin
storlek eller form.Förvaringsfack A
Vrid huvudströmbrytaren till “OPEN” och
tryck på “LID” när du vill öppna förvarings-
fack A.
Tryck på förvaringsfackets lucka tills den
stängs när du vill stänga förvaringsfack A.
Förvaringsfack B
Tryck luckan på förvaringsfack B inåt för att
låsa upp luckan och dra i luckan när du vill
öppna förvaringsfacket. Tryck luckan på förvaringsfack B tillbaka till
ursprungsläget när du vill stänga förva-
ringsfacket.
Sadel/bakre förvaringsfack
Öppna sadeln/det bakre förvaringsfacket
med huvudströmbrytarenVrid huvudströmbrytaren till “OPEN” och
tryck på “SEAT”.
Öppna sadeln/det bakre förvaringsfacketmed den mekaniska nyckeln1. Öppna skyddet till nyckelhålet.2. För in den mekaniska nyckeln i sadel-
låset och vrid nyckeln medurs.
TIPSKom ihåg att stänga sadeln och alla förva-
ringsutrymmen innan du kör iväg.
1. Lucka
2. FörvaringsfackZAUM1915
1 2
1. Skydd över nyckelhål
1. Sadellås
2. Lås upp.
1
1
2
UB9YM0M0.book Page 20 Tuesday, January 5, 2021 2:17 PM

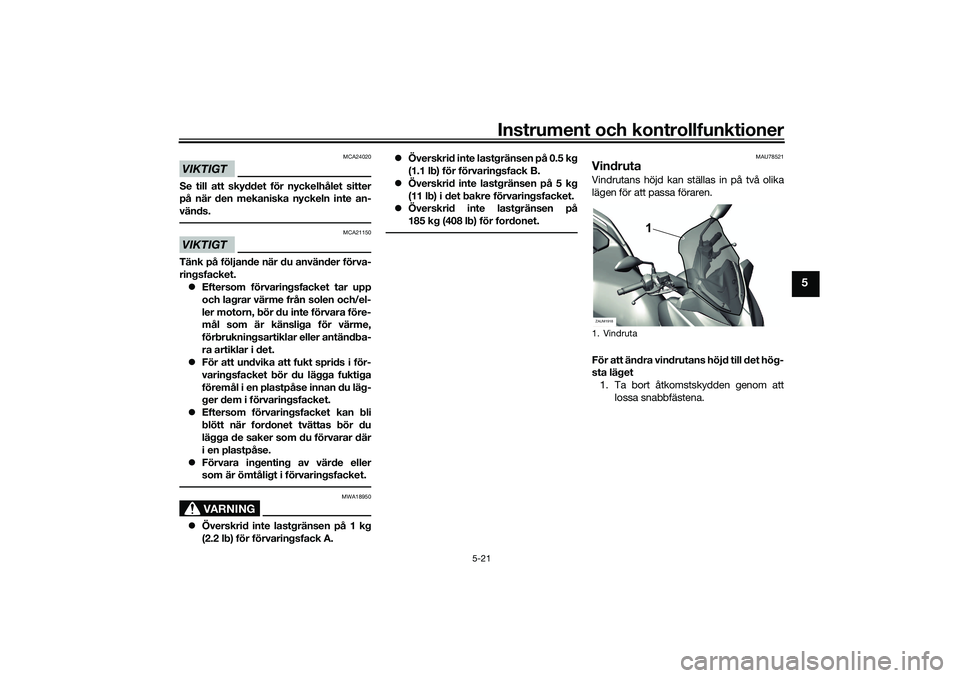

Instrument och kontrollfunktioner
5-21
5
VIKTIGT
MCA24020
Se till att skyddet för nyckelhålet sitter
på när den mekaniska nyckeln inte an-
vänds.VIKTIGT
MCA21150
Tänk på följande när du använder förva-
ringsfacket. Eftersom förvaringsfacket tar upp
och lagrar värme från solen och/el-
ler motorn, bör du inte förvara före-
mål som är känsliga för värme,
förbrukningsartiklar eller antändba-
ra artiklar i det.
 För att undvika att fukt sprids i för-
varingsfacket bör du lägga fuktiga
föremål i en plastpåse innan du läg-
ger dem i förvaringsfacket.
 Eftersom förvaringsfacket kan bli
blött när fordonet tvättas bör du
lägga de saker som du förvarar där
i en plastpåse.
 Förvara ingenting av värde eller
som är ömtåligt i förvaringsfacket.
VARNING
MWA18950
Överskrid inte lastgränsen på 1 kg
(2.2 lb) för förvaringsfack A. 
Överskrid inte lastgränsen på 0.5 kg
(1.1 lb) för förvaringsfack B.
 Överskrid inte lastgränsen på 5 kg
(11 lb) i det bakre förvaringsfacket.
 Överskrid inte lastgränsen på
185 kg (408 lb) för fordonet.
MAU78521
VindrutaVindrutans höjd kan ställas in på två olika
lägen för att passa föraren.
För att ändra vindrutans höjd till det hög-
sta läget
1. Ta bort åtkomstskydden genom att lossa snabbfästena.1. VindrutaZAUM1918
1
UB9YM0M0.book Page 21 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-22
5
2. Ta bort vindrutan genom att lossa bul-tarna.
3. Ta bort bultarna och skruva sedan i bultarna i önskat läge. 4. Montera vindrutan i högt läge genom
att skruva i bultarna och dra åt dem
enligt angivet åtdragningsmoment.
VARNING! En lös vindruta kan leda
till en olycka. Se till att skruvarna
dras åt till specificerat moment.
[MWA15511]
5. Sätt tillbaka åtkomstskydden ochmontera snabbfästena.
1. Snabbfäste
2. Åtkomstlucka till bult
1. BultZAUM19192
1
ZAUM1920
1
1
1. Bult
1. Bult
1
1
ZAUM1921ZAUM1922
1
1
1
1. BultÅtdragningsmoment:
Bult till vindruta:8 N·m (0.8 kgf·m, 5.9 lb·ft)1. Åtkomstlucka till bult
2. SnabbfästeZAUM1923
1
ZAUM1924
12
UB9YM0M0.book Page 22 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-23
5
För att ändra vindrutans höjd till det läg-
sta läget1. Ta bort åtkomstskydden genom att lossa snabbfästena.
2. Ta bort vindrutan genom att lossa bul-
tarna.
3. Ta bort bultarna och skruva sedan i bultarna i önskat läge. 4. Montera vindrutan i lågt läge genom
att skruva i bultarna och dra åt dem
enligt angivet åtdragningsmoment.
VARNING! En lös vindruta kan leda till en olycka. Se till att skruvarna
dras åt till specificerat moment.
[MWA15511]
5. Sätt tillbaka åtkomstskydden och montera snabbfästena.
MAU46833
Styrets läge Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Bult
1. BultZAUM1925
1
1
1
ZAUM1926
1
1
1. Bult
Åtdragningsmoment:
Bult till vindruta:
8 N·m (0.8 kgf·m, 5.9 lb·ft)ZAUM1927
1
1. StyreZAUM1928
1
UB9YM0M0.book Page 23 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-24
5
MAU14895
Justering av stötdämparuppsätt-
ningar
VARNING
MWA10211
Justera alltid båda stötdämparna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Stötdämparna är utrustade med en juste-
ringsring för fjäderförspänningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Justera fjäderförspänningen på följande
sätt.
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen. Rikta in lämpligt spår i justeringsring-
en med lägesindikeringen på stöt-
dämparen.
 Utför justeringen med justerverktyget
för fjäderförspänning som medföljer i
verktygssatsen.
MAU78213
Likströmsuttag
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 12 W (1 A) eftersom säkringen
då kan gå eller batteriet laddas ur.Fordonet är utrustat med ett likströmsuttag
i förvaringsfack A.
Ett tillbehör på 12 V som är anslutet till
strömuttaget kan användas när huvud-
strömbrytaren är i läget “ON” men det bör
bara användas när motorn är igång.
För att använda strömuttaget
1. Öppna förvaringsfack A. (Se sidan
3-9.)
2. Stäng av huvudströmbrytaren.
3. Ta av locket till strömuttaget.
1. Justeringsring för fjäderförspänning
2. Specialnyckel
3. LägesindikeringFjäderförspänning: Minimum (mjuk):1
Standard: 3
Maximum (hård):
51 2345
ZAUM1929
2 2
1
(b)
(b)
(a)
(a)2
1
3 (b)
(a)
UB9YM0M0.book Page 24 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-25
5
4. Stäng av tillbehöret.
5. Sätt i tillbehörets kontakt i strömutta-get.
6. Slå på huvudströmbrytaren och starta sedan motorn. (Se sidan 7-2.)
7. Slå på tillbehöret.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
1. Lock till strömuttaget
1. StrömuttagZAUM1930
1
ZAUM1931
1
1. Sidostödets kontaktZAUM1932
1
UB9YM0M0.book Page 25 Tuesday, January 5, 2021 2:17 PM

Instrument och kontrollfunktioner
5-26
5
MAUT1098
Avstängningssystem för tänd-
kretsKontrollera hur sidostödets kontakt funge-
rar enligt följande procedur.UB9YM0M0.book Page 26 Tuesday, January 5, 2021 2:17 PM
