2021 YAMAHA XMAX 125 Bruksanvisningar (in Swedish)

Säkerhetsinformation
1-2
1
Förarens och passagerarens kropps-
ställningar är viktiga för korrekt kör-
ning.
• Föraren ska ha båda händerna på styret och båda fötterna på förarens
fotstöd under körning, för att kunna
behålla kontrollen över skotern.
• Passageraren ska alltid hålla i föra-
ren, sitsremmen eller handtaget, i
förekommande fall, med båda hän-
derna och ha båda fötterna på pas-
sagerarens fotstöd. Kör aldrig med
passagerare om inte han eller hon
kan ha båda fötterna ordentligt på
passagerarens fotstöd.
 Kör aldrig alkohol- eller narkotikapå-
verkad.
 Denna skoter är endast konstruerad
för att köra på vägar. Den är inte lämp-
lig för terrängkörning.
Skyddskläder
De flesta dödsolyckor med skotrar beror på
huvudskador. Att använda hjälm är den all-
ra främsta faktorn för att förhindra eller
minska huvudskador.  Använd alltid en godkänd hjälm.
 Använd ansiktsskydd eller glasögon.
Vind i oskyddade ögon kan bidra till
försämrad syn som kan försena upp-
täckten av faror. 
Att använda jacka, kraftiga skor, byx-
or, handskar etc. är effektivt för att för-
hindra eller minska skrubbsår och
skärsår.
 Använd aldrig löst sittande kläder, ef-
tersom de kan fastna i reglagespakar
eller hjul och orsaka skador eller en
olycka.
 Använd alltid skyddskläder som täck-
er benen, anklarna och fötterna. Mo-
torn och avgassystemet är mycket
heta under och efter användningen
och kan orsaka brännskador.
 Passagerare ska också iaktta försik-
tighetsåtgärderna ovan.
Undvik kolmonoxidförgiftning
Alla avgaser innehåller kolmonoxid som är
en livsfarlig gas. Om du andas in kolmonox-
id kan det leda till huvudvärk, yrsel, dåsig-
het, illamående, förvirring och till slut död.
Kolmonoxid är en färglös, luktlös och
smaklös gas som kan vara närvarande trots
att du inte kan se eller lukta avgaser. Livs-
farliga nivåer av kolmonoxid kan snabbt
byggas upp och du kan plötsligt bli oförmö-
gen att vidta åtgärder för att rädda dig själv.
Livsfarliga nivåer av kolmonoxid kan dröja
sig kvar i flera timmar eller dagar på in-
stängda eller dåligt ventilerade platser. Om du känner symptom på kolmonoxidförgift-
ning ska du omedelbart lämna platsen, gå
ut i friska luften och SÖKA LÄKARHJÄLP.
 Kör inte motorn inomhus. Kolmonoxid
kan snabbt nå livshotande nivåer även
om du försöker ventilera ut avgaserna
med fläktar, öppna fönster eller dörrar.
 Kör inte motorn på dåligt ventilerade
eller delvis instängda platser som la-
dor, garage eller carports.
 Kör inte motorn utomhus där avgaser
kan tränga in i en byggnad genom
öppningar som t.ex. fönster och dör-
rar.
Lastning
Om du sätter på tillbehör på skotern eller
lastar den kan stabiliteten och hanteringen
påverkas negativt om skoterns viktfördel-
ning ändras. För att undvika risken för
olyckor, var ytterst försiktig när du lastar
skotern eller sätter på tillbehör på den. Var
extra försiktig när du kör en skoter med last
eller tillbehör. Nedan följer några allmänna
riktlinjer hur du lastar skotern tillsammans
med information om tillbehören:
Den totala vikten av förare, passagerare,
tillbehör och last får inte överstiga den max-
imala lastgränsen. En olycka kan inträffa
om du kör ett överlastat fordon.
UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

Säkerhetsinformation
1-3
1
När du lastar inom denna gräns, tänk på
följande: Lasten och tillbehörens vikt ska hållas
så låg och så nära skotern som möj-
ligt. Packa de tyngsta artiklarna or-
dentligt så nära fordonets mitt som
möjligt och fördela vikten så jämnt
som möjligt på båda sidorna om sko-
tern för att minska obalans och insta-
bilitet.
 Vikt som rör sig kan orsaka plötslig
obalans. Se till att tillbehör och last är
ordentligt fastsatta på skotern innan
du kör. Kontrollera tillbehörsfästen
och lastremmar ofta.
• Justera fjädringen efter lasten (en-
dast modeller med justerbar fjäd-
ring) och kontrollera däckens skick
och tryck.
• Fäst aldrig stora eller tunga föremål på styret, framgaffeln eller fram-
skärmen. Sådana föremål kan leda
till instabilitet eller långsam styr-
ning.
 Fordonet är inte konstruerat att dra
en släpvagn eller en sidovagn. Yamaha originaltillbehör
Att välja tillbehör till fordonet är ett viktigt
val. Yamaha originaltillbehör, som bara kan
köpas hos en Yamaha-återförsäljare, har
utformats, testats och godkänts av
Yamaha för användning på fordonet. Många företag som inte har någon anknyt-
ning till Yamaha tillverkar delar och tillbehör
eller erbjuder modifikationer för Yamaha-
fordon. Yamaha har inte någon möjlighet
att testa produkterna som sådana företag
erbjuder. Därför kan Yamaha varken god-
känna eller rekommendera tillbehör från
andra tillverkare eller modifikationer som
inte speciellt rekommenderas av Yamaha,
även om de säljs och installeras av en
Yamaha-återförsäljare.
Delar, tillbehör och ändringar från andra
tillverkare
Trots att du kan hitta produkter vars ut-
formning och kvalitet liknar Yamaha origi-
naltillbehör, bör du vara medveten om att
sådana tillbehör eller ändringar kan vara
olämpliga eftersom de kan utgöra en säker-
hetsrisk för dig själv och andra. Montering
av tillbehör eller modifikationer som ändrar
fordonets konstruktion eller köregenskaper
kan öka risken att du själv eller andra ska- das allvarligt eller dödas. Du ansvarar för
skador som uppstår på grund av ändringar
på fordonet.
Tänk på följande riktlinjer, så väl som de un-
der “Lastning” när du monterar tillbehör.
 Montera aldrig tillbehör eller ha last
som minskar skoterns prestanda.
Kontrollera tillbehöret noggrant innan
du använder det för att säkerställa att
det inte på något sätt minskar markfri-
gången eller lutningen vid kurvtag-
ning, begränsar fjädringens utslag,
styrutslaget eller manövreringen av
reglage, eller sky mmer lampor och re-
flektorer.
• Tillbehör som sitter på styret eller på framgaffeln kan skapa instabili-
tet på grund av felaktig viktfördel-
ning eller ändringar i aerodynamik.
Om man sätter på tillbehör på styret
eller framgaffeln, måste de vara så
lätta och så få som möjligt.
• Skrymmande eller stora tillbehör
kan påverka skoterns stabilitet all-
varligt på grund av aerodynamisk
påverkan. Vinden kan försöka lyfta
skotern, eller så kan skotern bli in-
stabil vid sidvindar. Sådana tillbe-
hör kan även orsaka instabilitet när
man kör om eller blir omkörd av sto-
ra fordon.
Maxlast:
185 kg (408 lb)UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

Säkerhetsinformation
1-4
1
• Vissa tillbehör kan förskjuta förarenfrån dennas normala körställning.
Denna felaktiga körställning be-
gränsar förarens rörelsefrihet och
kan minska styrförmågan. Därför
rekommenderar vi inte sådana till-
behör.
 Var försiktig när du monterar elektris-
ka tillbehör. Om elektriska tillbehör
överskrider kapaciteten i skoterns
elektriska system kan elfel uppstå, vil-
ket kan orsaka en farlig förlust av ljus
eller motorkraft.
Däck och fälgar från andra tillverkare
Däcken och fälgarna som levereras med
skotern är konstruerade att motsvara for-
donets prestandaegenskaper och ge den
bästa kombinationen av hantering, broms-
förmåga och komfort. Andra däck, fälgar,
storlekar och kombinationer kan vara
olämpliga. Mer information om däckspeci-
fikationer och byte av däck finns på sidan
8-17.
Transportera skotern
Observera följande innan du transporterar
skotern på ett annat fordon.  Ta bort alla lösa föremål från skotern. 
Rikta framhjulet rakt fram på släpvag-
nen eller på flaket och förankra fram-
hjulet i en balk så att det inte kan röra
sig.
 Säkra skotern med sling eller remmar
som är fastsatta på massiva delar på
skotern, t.ex. ramen eller den tredela-
de klämman på den övre framgaffeln
(inte på gummimonterade styren, blin-
kers eller delar som kan gå sönder).
Välj remmarnas placering noga så att
de inte skaver mot lackade ytor under
transporten.
 Fjädringen ska om möjligt komprime-
ras en aning av fästanordningarna så
att skotern inte studsar för mycket un-
der transporten.
MAU57600
Ytterligare information om säker
körning Ge tydlig blinkerssignal vid svängning.
 Det kan vara mycket svårt att bromsa
på vått väglag. Undvik att bromsa häf-
tigt, eftersom skotern då kan slira.
Bromsa försiktigt när du stannar på
vått väglag.
 Sakta ned när du närmar dig ett hörn
eller en sväng. Accelerera långsamt
efter en sväng.
 Var försiktig när du passerar parkera-
de bilar. En förare som inte ser dig kan
öppna dörren i din färdväg.
 Järnvägskorsningar, spårvagnsspår,
järnplattor vid vägarbeten och brunns-
lock kan bli extremt hala när de är vå-
ta. Sakta ned och kör över dem
försiktigt. Håll skotern upprätt, annars
kan den halka undan under dig.
 Bromsbeläggen eller bromsklossarna
kan bli våta när du tvättar skotern. När
du har tvättat skotern ska du kontrol-
lera bromsarna innan du kör.
 Bär alltid hjälm, handskar, långbyxor
(som smiter åt runt manschetter och
anklar så att de inte fladdrar), och en
jacka i en klar färg.
UB9YM0M0.book Page 4 Tuesday, January 5, 2021 2:17 PM

Säkerhetsinformation
1-5
1
Kör inte med för mycket bagage på
skotern. En överlastad skoter är insta-
bil. Se till att förankra eventuellt baga-
ge ordentligt på pakethållaren (om det
finns någon). Löst fastsatt bagage kan
påverka stabiliteten på skotern och få
dig att tappa kontrollen över den. (Se
sidan 1-2.)
UB9YM0M0.book Page 5 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-1
2
MAU10411
Sedd från vänster
4
1
5
6
9
8
7
10
2
3
1. Förvaringsfack A (se sidan 5-19)
2. Verktygssats (se sidan 8-2)
3. Handtag (se sidan 7-3)
4. Luftfilter (se sidan 8-14)
5. Justeringsring för stötdämparens fjäderförspänning (se sidan 5-24)
6. Påfyllningslock för slutväxelolja (se sidan 8-12)
7. Avtappningsplugg i slutväxeln (se sidan 8-12)
8. Mittstöd (se sidan 8-23) 9. Luftfilter i V-remshuset (se sidan 8-14)
10.Sidostöd (se sidan 5-25)
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-2
2
MAU10421
Sedd från höger
2
3
4
5,6
1
9
7,8
1. Bakre förvaringsfack (se sidan 5-19)
2. Tanklock (se sidan 5-16)
3. Förvaringsfack B (se sidan 5-19)
4. Vindruta (se sidan 5-21)
5. Batteri (se sidan 8-25)
6. Säkringar (se sidan 8-26)
7. Oljeavtappningsplugg A (se sidan 8-10)
8. Oljeavtappningsplugg B (se sidan 8-10)9. Påfyllningslock för motorolja (se sidan 8-10)UB9YM0M0.book Page 2 Tuesday, January 5, 2021 2:17 PM

Beskrivning
2-3
2
MAU10431
Reglage och instrument
10
11
121
2
3
9
8
7
5
6
4
1. Bromshandtag till bakbroms (se sidan 5-13)
2. Styrarmaturer, vänster (se sidan 5-11)
3. Bromsvätskebehållare, bak (se sidan 8-20)
4. Hastighetsmätare (se sidan 5-3)
5. Multi-funktionsdisplay (se sidan 5-4)
6. Varvräknare (se sidan 5-3)
7. Bromsvätskebehållare, fram (se sidan 8-20)
8. Styrarmaturer, höger (se sidan 5-11)9. Bromshandtag till frambroms (se sidan 5-13)
10.Gashandtag (se sidan 8-16)
11.Huvudströmbrytare (se sidan 3-8)
12.Strömuttag (se sidan 5-24)
UB9YM0M0.book Page 3 Tuesday, January 5, 2021 2:17 PM

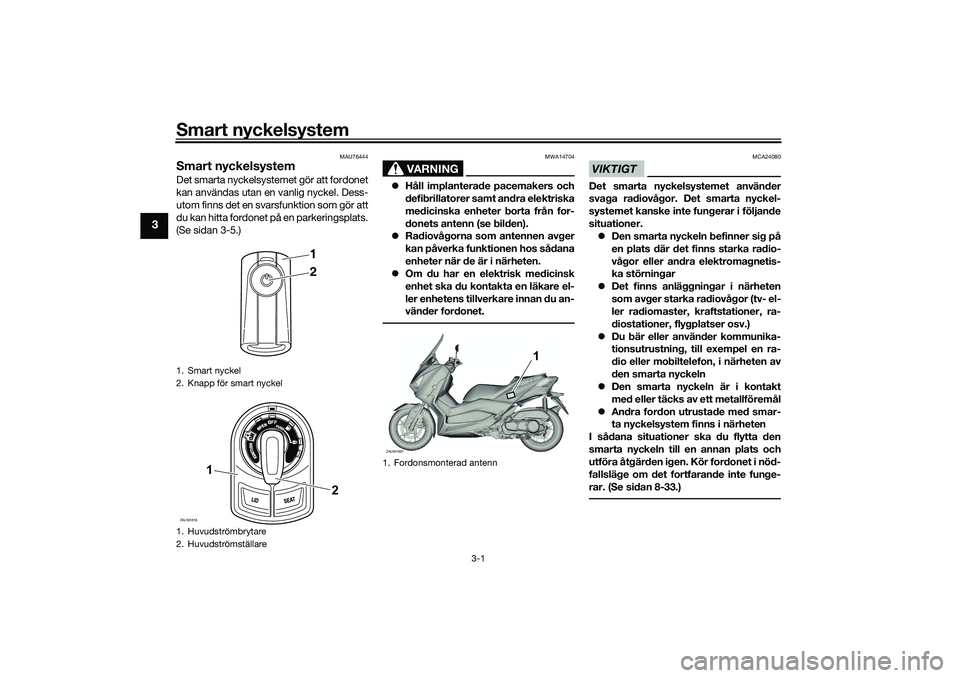

Smart nyckelsystem
3-1
3
MAU76444
Smart nyckelsystemDet smarta nyckelsystemet gör att fordonet
kan användas utan en vanlig nyckel. Dess-
utom finns det en svarsfunktion som gör att
du kan hitta fordonet på en parkeringsplats.
(Se sidan 3-5.)
VARNING
MWA14704
Håll implanterade pacemakers och
defibrillatorer samt andra elektriska
medicinska enheter borta från for-
donets antenn (se bilden).
 Radiovågorna som antennen avger
kan påverka funktionen hos sådana
enheter när de är i närheten.
 Om du har en elektrisk medicinsk
enhet ska du kontakta en läkare el-
ler enhetens tillverkare innan du an-
vänder fordonet.
VIKTIGT
MCA24080
Det smarta nyckelsystemet använder
svaga radiovågor. Det smarta nyckel-
systemet kanske inte fungerar i följande
situationer.
 Den smarta nyckeln befinner sig på
en plats där det finns starka radio-
vågor eller andra elektromagnetis-
ka störningar
 Det finns anläggningar i närheten
som avger starka radiovågor (tv- el-
ler radiomaster, kraftstationer, ra-
diostationer, flygplatser osv.)
 Du bär eller använder kommunika-
tionsutrustning, till exempel en ra-
dio eller mobiltelefon, i närheten av
den smarta nyckeln
 Den smarta nyckeln är i kontakt
med eller täcks av ett metallföremål
 Andra fordon utrustade med smar-
ta nyckelsystem finns i närheten
I sådana situationer ska du flytta den
smarta nyckeln till en annan plats och
utföra åtgärden igen. Kör fordonet i nöd-
fallsläge om det fortfarande inte funge-
rar. (Se sidan 8-33.)
1. Smart nyckel
2. Knapp för smart nyckel
1. Huvudströmbrytare
2. Huvudströmställare
12
ZAUM1816
2
1
1. Fordonsmonterad antennZAUM1881AUM1881
1
UB9YM0M0.book Page 1 Tuesday, January 5, 2021 2:17 PM
