Strumento e funzioni di controllo
4-2
4
HAU10474

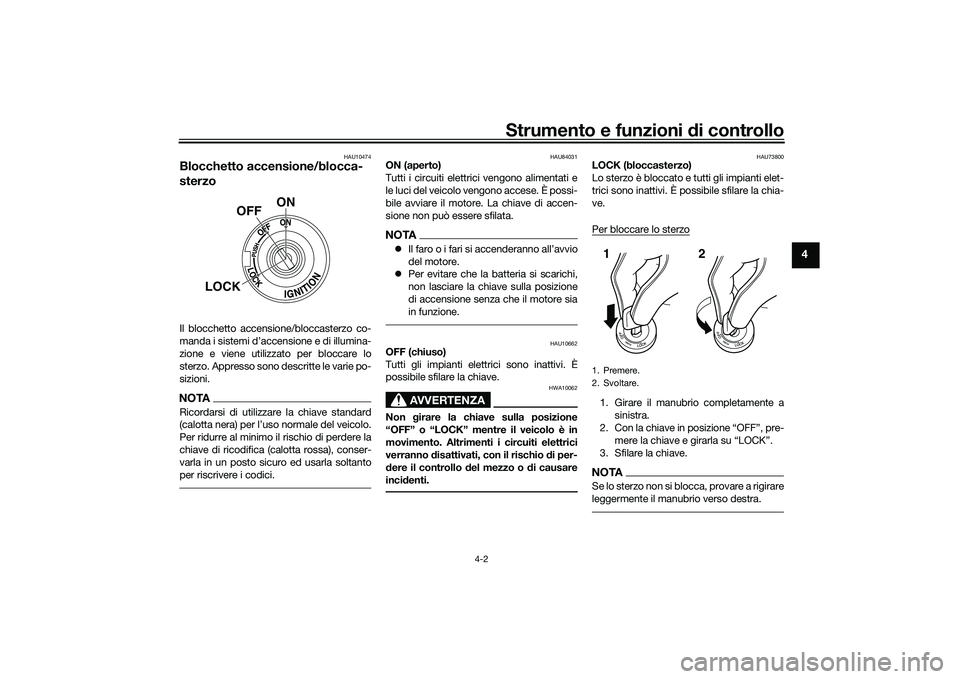

Blocchetto accensione/blocca-
sterzoIl blocchetto accensione/bloccasterzo co-
manda i sistemi d’accensione e di illumina-
zione e viene utilizzato per bloccare lo
sterzo. Appresso sono descritte le varie po-
sizioni.NOTARicordarsi di utilizzare la chiave standard

Per ridurre al minimo il rischio di perdere la
chiave di ricodifica (calotta rossa), conser-
varla in un posto sicuro ed usarla soltanto
per riscrivere i codici.
HAU84031
ON (aperto)
Tutti i circuiti elettrici vengono alimentati e
le luci del veicolo vengono accese. È possi-
bile avviare il motore. La chiave di accen-
sione non può essere sfilata.NOTA Il faro o i fari si accenderanno all’avvio
del motore.
 Per evitare che la batteria si scarichi,
non lasciare la chiave sulla posizione
di accensione senza che il motore sia
in funzione.
HAU10662
OFF (chiuso)
Tutti gli impianti elettrici sono inattivi. È
possibile sfilare la chiave.
AVVERTENZA
HWA10062
Non girare la chiave sulla posizione
“OFF” o “LOCK” mentre il veicolo è in
movimento. Altrimenti i circuiti elettrici
verranno disattivati, con il rischio di per-
d ere il controllo d el mezzo o di causare
inci denti.
HAU73800
LOCK (bloccasterzo)
Lo sterzo è bloccato e tutti gli impianti elet-
trici sono inattivi. È possibile sfilare la chia-
ve.
Per bloccare lo sterzo1. Girare il manubrio completamente a
sinistra.
2. Con la chiave in posizione “OFF”, pre-
mere la chiave e girarla su “LOCK”.
3. Sfilare la chiave.NOTASe lo sterzo non si blocca, provare a rigirare
leggermente il manubrio verso destra.
ON
OFF
LOCK
1. Premere.
2. Svoltare.12
UBAPH0H0.book Page 2 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-20
4

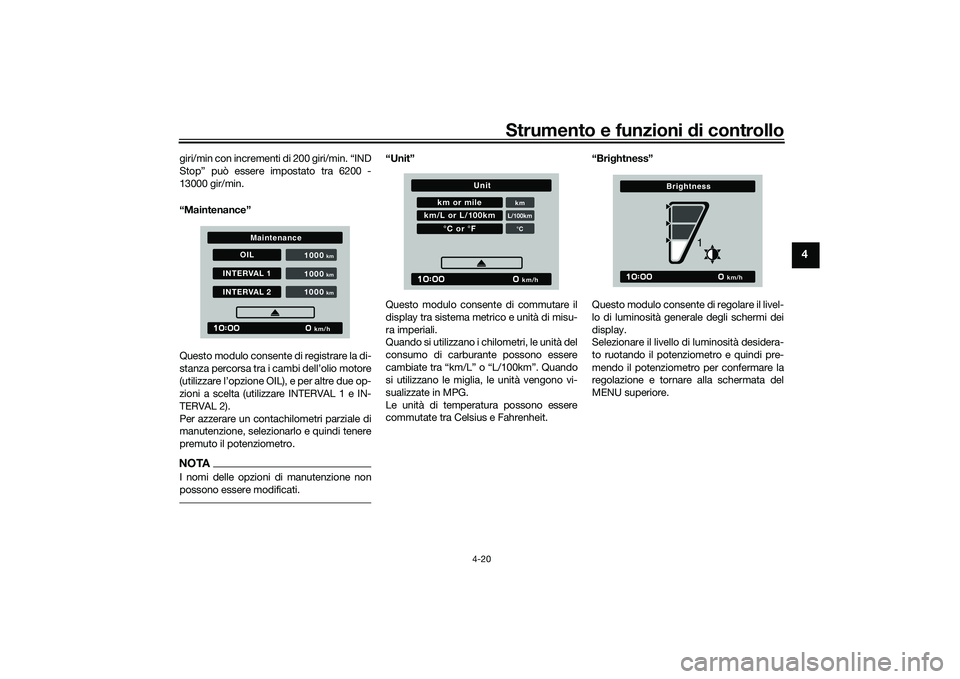

giri/min con incrementi di 200 giri/min. “IND
Stop” può essere impostato tra 6200 -
13000 gir/min.
“Maintenance”
Questo modulo consente di registrare la di-
stanza percorsa tra i cambi dell’olio motore
(utilizzare l’opzione OIL), e per altre due op-
zioni a scelta (utilizzare INTERVAL 1 e IN-
TERVAL 2).
Per azzerare un contachilometri parziale di
manutenzione, selezionarlo e quindi tenere
premuto il potenziometro.NOTAI nomi delle opzioni di manutenzione non
possono essere modificati.
“Unit”
Questo modulo consente di commutare il
display tra sistema metrico e unità di misu-
ra imperiali.
Quando si utilizzano i chilometri, le unità del
consumo di carburante possono essere
cambiate tra “km/L” o “L/100km”. Quando
si utilizzano le miglia, le unità vengono vi-
sualizzate in MPG.
Le unità di temperatura possono essere
commutate tra Celsius e Fahrenheit. “Bri
ghtness”
Questo modulo consente di regolare il livel-
lo di luminosità generale degli schermi dei
display.
Selezionare il livello di luminosità desidera-
to ruotando il potenziometro e quindi pre-
mendo il potenziometr o per confermare la
regolazione e tornare alla schermata del
MENU superiore.
OIL
INTERVAL 1INTERVAL 2 1000
km/h
km
1000
km
1000
km
Maintenance
km or mile
kmL/100km°C
km/L or L/100km
°C or °F
km/h
Unit
km/h
Brightness
1
UBAPH0H0.book Page 20 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-22
4
HAU12823
Leva frizionePer disinnestare il gruppo trasmissione dal
motore, ad esempio quando si cambiano le
marce, tirare la leva frizione verso il manu-
brio. Rilasciare la leva per innestare la frizio-
ne e trasmettere energia alla ruota
posteriore.NOTAPer garantire la fluidità del cambio marce,
tirare la leva rapidamente e rilasciarla lenta-
mente. (Vedere pagina 6-3.)
HAU83690
Pe dale cambioIl pedale cambio si trova sul lato sinistro del
motociclo. Per passare a una marcia supe-
riore, sollevare il pedale cambio. Per passa-
re a una marcia inferiore, abbassare il
pedale cambio. (Vedere pagina 6-3.)
L’astina pedale cambio è dotata di un sen-
sore cambio, che fa parte del sistema di
cambio rapido. Il sensore cambio legge il
movimento di sollevamento e di abbassa-
mento, nonché l’intensità della forza di co-
mando esercitata quando si muove il
pedale cambio.
NOTAPer prevenire cambi marcia involontari, il si-
stema QSS è programmato per ignorare i
segnali di comando non chiari. Pertanto,
cambiare marcia impartendo comandi rapi-
di e sufficientemente decisi.
1. Leva frizione
1 1 1
1. Pedale cambio
2. Sensore cambio
1 1
2 2
UBAPH0H0.book Page 22 Monday, December 21, 2020 3:22 PM

Strumento e funzioni di controllo
4-23
4
HAU26827
Leva frenoLa leva freno si trova sul lato destro del ma-
nubrio. Per azionare il freno anteriore, tirare
la leva verso la manopola acceleratore.
La leva freno è equipaggiata con un qua-
drante di regolazione posizione leva freno.
Per regolare la distanza tra la leva freno e la
manopola acceleratore, allontanare la leva
freno dalla manopola acceleratore e ruota-
re il quadrante di regolazione. Accertarsi
che il numero della regolazione impostata
sul quadrante di regolazione si allinei con il
riferimento d’accoppiamento sulla leva fre-
no.
HAU12944
Pe dale frenoIl pedale freno si trova sul lato destro del
motociclo. Per azionare il freno posteriore,
premere il pedale freno.
HAU91461
Sistema di controllo d el freno
(BC)Il sistema di controllo del freno regola la
pressione del freno idraulico delle ruote an-
teriore e posteriore in maniera indipendente
quando si azionano i freni e viene rilevato il
blocco delle ruote. Questo sistema dispone
di due impostazioni modificabili nella
schermata MENU. (Vedere pagina 4-18.)
BC1 corrisponde all’ABS standard, che re-
gola la pressione del freno in base alla ve-
locità del veicolo e ai dati sulla velocità delle
ruote. BC1 è concepito per attivare e mas-
simizzare la frenata quando il veicolo è drit-
to. BC2 sfrutta i dati aggiuntivi ricevuti
dall’IMU per regolare la potenza di aziona-
mento dei freni in curva per eliminare lo slit-
tamento laterale delle ruote.
Per quanto riguarda l’ABS, azionare i freni
come si farebbe con i freni convenzionali.
Quando il sistema di controllo del freno si
attiva, è possibile che si avverta una pulsa-
zione in corrispondenza della leva freno o
del pedale freno, dato che l’unità idraulica
esercita e riduce rapidamente la pressione
del freno. In questa situazione, continuare
ad azionare la leva freno e il pedale freno e
lasciare che l’ABS intervenga—non “pom-
pare sui freni” perché questa azione ridur-
rebbe l’efficacia della frenata.
1. Leva freno
2. Distanza
3. Riferimento d’accoppiamento
4. Quadrante di regolazione
1 1
2
1
2
4
3
1. Pedale freno
1 1 1
