2021 YAMAHA TRACER 900 Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
4-29
4
MAU62550
FörvaringsfackFörvaringsfacket är placerat under passa-
gerarsadeln. (Se sidan 4-25.)
Dokument eller andra föremål som förvaras
i förvaringsfacket ska lindas in i en plastpå-
se så att de inte blir blöta. Var försiktig så
att det inte tränger in vatten i förvarings-
facket när du tvättar fordonet.
VARNING
MWA15401
Överskrid inte lastgränsen på 193 kg
(425 lb) för fordonet.
MAU83932
Vindruta Den här modellen är utrustad med en jus-
terbar vindruta.
Lyft upp vindrutans låsspak och skjut vind-
rutan uppåt eller nedåt när du vill ändra
vindrutans läge. Släpp låsspaken när du är
klar.TIPSKontrollera att vindrutan och låsspaken är
ordentligt spärrade innan du kör.
MAU46833
Styrets läge Styret kan justeras till ett av två lägen för att
anpassas efter förarens behov. Låt en
Yamaha-återförsäljare justera styrets posi-
tion.
1. Förvaringsfack
1 1 1
1. Låsspak för vindruta
2. Vindruta
1 1 1
2
1. Styre
1
UB5UM0M0.book Page 29 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-30
4
MAU62454
Justering av framgaffel
VARNING
MWA14671
Justera alltid fjäderförspänningen på
båda gaffelbenen lika. I annat fall kan du
få dålig stabilitet på motorcykeln vilket
kan leda till att du förlorar kontrollen på
motorcykeln.Varje framgaffelben är försett med en jus-
terbult för fjäderförspänning. Det högra
framgaffelbenet är även försett med en jus-
terskruv för återfjädringens dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
Vrid justerbulten i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerbulten i riktning (b) när du vill
minska fjäderförspänningen.Inställningen av fjäderförspänningen be-
stäms av att man mäter avståndet A, som
visas på bilden. Ju kortare avståndet A är,
desto högre fjäderförspänning, ju längre
avståndet A är, desto lägre fjäderförspän-
ning.
Återfjädringens dämpning
Återfjädringens dämpning justeras bara på
det högra gaffelbenet.
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
1. Justerbult för fjäderförspänning
1. Avstånd A
1
1
(a)
(b)
(a)
(b)
1
Fjäderförspänning:
Minimum (mjuk):
Avstånd A = 19.0 mm (0.75 in)
Standard: Avstånd A = 16.0 mm (0.63 in)
Maximum (hård): Avstånd A = 4.0 mm (0.16 in)1. Justerskruv för återfjädringens dämpning
1
(a)
(b)
UB5UM0M0.book Page 30 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner

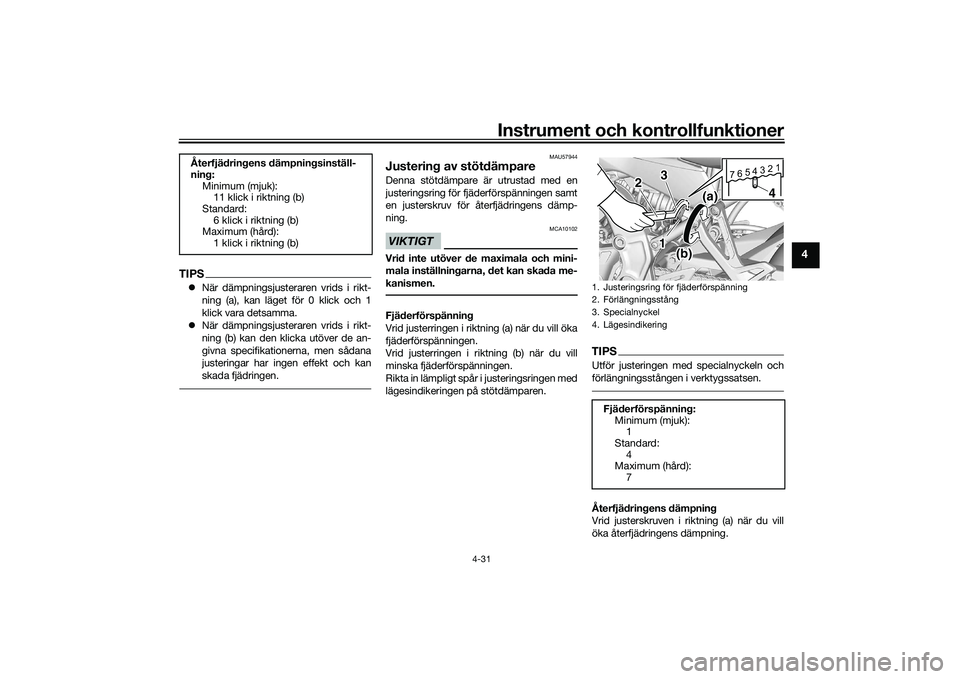

4-31
4
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.
MAU57944
Justering av stötdämpareDenna stötdämpare är utrustad med en
justeringsring för fjäderförspänningen samt
en justerskruv för återfjädringens dämp-
ning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
Vrid justerringen i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justerringen i riktning (b) när du vill
minska fjäderförspänningen.
Rikta in lämpligt spår i justeringsringen med
lägesindikeringen på stötdämparen.
TIPSUtför justeringen med specialnyckeln och
förlängningsstången i verktygssatsen.Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Återfjädringens dämpningsinställ-
ning:
Minimum (mjuk):11 klick i riktning (b)
Standard:
6 klick i riktning (b)
Maximum (hård): 1 klick i riktning (b)1. Justeringsring för fjäderförspänning
2. Förlängningsstång
3. Specialnyckel
4. Lägesindikering
Fjäderförspänning:Minimum (mjuk): 1
Standard: 4
Maximum (hård):
7
7654321
4
1 1 1
2 2
3 3
(a) (a) (a)
(b) (b) (b)
UB5UM0M0.book Page 31 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-32
4
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan varven i riktning (b).
TIPSNär dämpningsjusteraren vrids i riktning (b)
kan den vridas utöver de angivna specifika-
tionerna, men sådana justeringar har ingen
effekt och kan skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen. Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU84680
Fästen för bagageremAnvänd fästena som visas när du vill fästa
bagageremmar på fordonet.
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:
Minimum (mjuk):
2 1/2 varv i riktning (b)
Standard: 1 varv i riktning (b)
Maximum (hård): 0 varv i riktning (b)
1(a)
(b)
1. Fäste för bagagerem
1 1 1
UB5UM0M0.book Page 32 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-33
4
MAU49454
Likströmsuttag Ett 12 V-tillbehör anslutet till likströmsutta-
get kan användas när huvudströmbrytaren
är på.VIKTIGT
MCA15432
Det tillbehör som är anslutet till strömut-
taget ska inte användas när motorn är
avstängd och belastningen får aldrig
överstiga 24 W (2 A) eftersom säkringen
då kan gå eller batteriet laddas ur.För att använda strömuttaget1. Stäng av huvudströmbrytaren.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Slå på huvudströmbrytaren och starta
motorn. (Se sidan 6-2.)
6. Slå på tillbehöret.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
MAU77390
StrömuttagFordonet är utrustat med ett reservuttag för
likström samt ett likströmsuttag för hand-
tagsvärmare. Kontakta alltid en Yamaha-
återförsäljare innan du monterar några till-
behör.
1. Lock över strömuttag
1 1 1
1. Strömuttag
1
UB5UM0M0.book Page 33 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-34
4
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44905
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 4-2 och 4-3 för information
om strömställarens användning.
UB5UM0M0.book Page 34 Friday, December 18, 2020 5:12 PM

Instrument och kontrollfunktioner
4-35
4
JA NEJ JA NEJ JA NEJ
VARNING
Med motorn avstängd:
1. Placera fordonet på mittstödet.
2. Fäll ner sidostödet.
3. Ställ in motorns stoppknapp på körläge.
4. Vrid huvudströmbrytaren till påslaget läge.
5. Lägg växeln i neutralläge.
6. Tryck på startknappen.
Startar motorn?Neutrallägeskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Med motorn fortfarande igång:
7. Fäll upp sidostödet.
8. Dra i kopplingshandtaget.
9. Lägg in en växel.
10. Fäll ner sidostödet.
Stannar motorn?
Kontakten i sidostödet kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
När motorn har stannat:
11. Fäll upp sidostödet.
12. Dra i kopplingshandtaget.
13. Tryck på startknappen.
Startar motorn?
Kopplingskontakten kanske inte fungerar.
Du bör inte köra motorcykeln förrän en
Yamaha-återförsäljare har kontrollerat den.
Systemet är ok. Du kan köra med motorcykeln.
Motorcykeln måste vara uppställd på
mittstödet för denna kontroll.
Se till att fordonet inspekteras innan du kör
det om ett fel upptäcks.
UB5UM0M0.book Page 35 Friday, December 18, 2020 5:12 PM

För din egen säkerhet – kontroller före körning
5-1
5
MAU1559B
Inspektera fordonet före varje användningstillfälle så att det är i säkert skick. Följ alltid de inspektions- och underhållsprocedurer samt
scheman som beskrivs i ägarhandboken.
VARNING
MWA11152
Risken för en olycka eller egendomsskador ökar om du inte inspekterar och underhåller fordonet på rätt sätt. Kör inte fordonet
om du stöter på några problem. Låt en Yamaha-återförsäljare se över fordonet om ett problem inte kan åtgärdas med procedu-
rerna som beskrivs i den här handboken.Kontrollera följande punkte r innan fordonet körs:
ARTIKEL KONTROLLER SIDAN
Bränsle • Kontrollera bränslenivån i tanken.
• Fyll på om det behövs.
• Kontrollera om det finns läckage i bränsleledningarna.
• Kontrollera att bränsletankens överströ
mningsslang inte är skadad, är igensatt
eller har sprickor, och kontrollera slanganslutningen. 4-22, 4-24
Motorolja • Kontrollera oljenivån i motorn.
• Fyll på, vid behov, med rekommenderad olja till rätt nivå.
• Kontrollera om det läcker någon olja. 7-10
Kylvätska • Kontrollera kylvätskenivån i kylvätskebehållaren.
• Fyll på, vid behov, med rekommenderad kylvätska till rätt nivå.
• Kontrollera om kylsystemet läcker. 7-13
Frambroms • Kontrollera funktionen.
• Om den känns mjuk eller fjädrar, be en Yamaha-återförsäljare att lufta bromssys-
temet.
• Kontrollera om bromsbeläggen är slitna.
• Byt vid behov.
• Kontrollera vätskenivån i behållaren.
• Fyll på specificerad bromsvätska till rätt nivå vid behov.
• Kontrollera om hydraulsystemet läcker. 7-19, 7-20
UB5UM0M0.book Page 1 Friday, December 18, 2020 5:12 PM
