Periodiskt underhåll och justering
7-26
7
MAU23273
Kontroll av framgaffelnFramgaffelns skick och funktion måste
kontrolleras enligt följande vid de intervall
som anges i tabellen för regelbunden sköt-
sel och smörjning.
För att kontrollera skicket
Kontrollera om innerrören är repiga, skada-
de eller om det läcker olja.
För att kontrollera funktionen1. Ställ fordonet på ett plant underlag
och håll det upprätt. VARNING! Se till
att fordonet står stadigt så att det
inte faller omkull och orsakar per-
sonskador.
[MWA10752]
2. Bromsa med frambromsen och tryckner styret flera gånger och kontrollera
att framgaffeln mjukt trycks ihop och
går upp igen.
VIKTIGT
MCA10591
Om du ser någon skada eller om fram-
gaffeln inte går mjukt, låt en Yamaha-
återförsäljare kontrollera eller reparera
den.
MAU45512
Kontroll av styrningenSlitna eller lösa styrlager kan vara farligt.
Därför måste styrningens funktion kontrol-
leras enligt följande vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning.1. Ställ upp fordonet på sitt mittstöd.
VARNING! Se till att fordonet stårstadigt så att det inte faller omkull
och orsakar personskador.
[MWA10752]
2. Fatta tag i framgaffelns nederdel och försök att röra den fram och tillbaka.
Om du känner något glapp bör du låta
en Yamaha-återförsäljare kontrollera
eller reparera styrningen.
UB5UM0M0.book Page 26 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-27
7
MAU23292
Kontroll av hjullagerHjullagren fram och bak måste kontrolleras
vid de intervall som anges i tabellen för re-
gelbunden skötsel och smörjning. Om du
känner något glapp i ett hjulnav eller om
hjulet inte snurrar lätt, låt en Yamaha-åter-
försäljare kontrollera hjullagren.
MAU50212
BatteriBatteriet sitter placerat under förarsadeln.
(Se sidan 4-25.)
Den här modellen är utrustad med ett
VRLA-batteri (ventilreglerat blybatteri). Du
behöver därför inte kontrollera elektrolyten
eller fylla på med destillerat vatten. Batteri-
kablarnas anslutningar måste dock kontrol-
leras och dras åt vid behov.
VARNING
MWA10761
 Elektrolyt är giftigt och farligt efter-
som det innehåller svavelsyra som
kan orsaka brännskador. Undvik
kontakt med huden, ögon och klä-
der och skydda alltid ögonen när du arbetar nära batterier. Om du får
något på dig, genomför följande
FÖRSTA HJÄLP.
• UTVÄRTES: Skölj ordentligt med vatten.
• INVÄRTES: Drick stora mängder mjölk eller vatten och kontakta
omedelbart en läkare.
• ÖGON: Spola med vatten under 15 minuter och uppsök därefter
läkarhjälp.
 Batterier producerar explosiv vät-
gas. Håll därför gnistor, öppen
flamma, cigaretter etc. borta från
batteriet och sörj för ordentlig ven-
tilation när du laddar det i ett slutet
rum.
 HÅLL DETTA OCH ANDRA BATTE-
RIER UTOM RÄCKHÅLL FÖR
BARN.
För att ladda batteriet
Låt en Yamaha-återförsäljare ladda batte-
riet så snart som möjligt om det verkar som
om det har blivit urladdat. Kom ihåg att bat-
terier har en tendens att ladda ur sig snab-
bare om fordonet är utrustad med extra
elektrisk utrustning.
1. Batteriets plusledning (röd)
2. Batteri
3. Batteriets minusledning (svart)
1 1
2
1
2
3 3
UB5UM0M0.book Page 27 Friday, December 18, 2020 5:12 PM

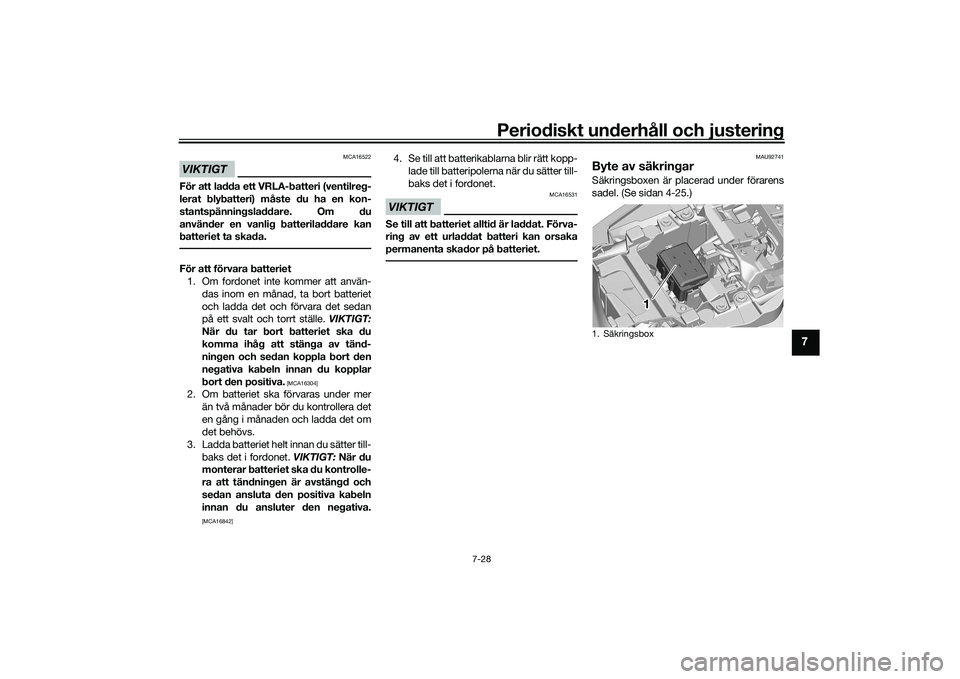

Periodiskt underhåll och justering
7-28
7
VIKTIGT
MCA16522
För att ladda ett VRLA-batteri (ventilreg-
lerat blybatteri) måste du ha en kon-
stantspänningsladdare. Om du
använder en vanlig batteriladdare kan
batteriet ta skada.För att förvara batteriet1. Om fordonet inte kommer att använ-
das inom en månad, ta bort batteriet
och ladda det och förvara det sedan
på ett svalt och torrt ställe. VIKTIGT:
När du tar bort batteriet ska du
komma ihåg att stänga av tänd-
ningen och sedan koppla bort den
negativa kabeln innan du kopplar
bort den positiva.
[MCA16304]
2. Om batteriet ska förvaras under mer än två månader bör du kontrollera det
en gång i månaden och ladda det om
det behövs.
3. Ladda batteriet helt innan du sätter till- baks det i fordonet. VIKTIGT: När du
monterar batteriet ska du kontrolle-
ra att tändningen är avstängd och
sedan ansluta den positiva kabeln
innan du ansluter den negativa.
[MCA16842]
4. Se till att batterikablarna blir rätt kopp-
lade till batteripolerna när du sätter till-
baks det i fordonet.VIKTIGT
MCA16531
Se till att batteriet alltid är laddat. Förva-
ring av ett urladdat batteri kan orsaka
permanenta skador på batteriet.
MAU92741
Byte av säkringarSäkringsboxen är placerad under förarens
sadel. (Se sidan 4-25.)1. Säkringsbox
111
UB5UM0M0.book Page 28 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-29
7
Om en säkring är sönder, byt ut den enligt
följande.TIPSDet finns en reservsäkring på baksi-
dan av säkringsboxens lock.
 Ta bort säkringen med en säkringsav-
dragare.
1. Stäng av huvudströmbrytaren och
stäng av den elkrets i vilken säkringen
har gått sönder.
2. Ta bort säkringsboxens lock genom att trycka inåt på de två punkterna
som visas på locket och sedan dra
uppåt.
3. Ta bort den smälta säkringen med en säkringsavdragare.
1. Bromsljussäkring
2. Säkring för uttag 2
3. Säkring för tändning 2
4. Säkring för signalsystem
5. Säkring för tändning
6. Säkring för strålkastare
7. ABS ECU-säkring
8. Säkring för bränsleinsprutningssystemet
9. Säkring för ETV (elektriskt gasspjäll)
10.Backupsäkring 2
11.Huvudsäkring
1 12
3
4
5
6
7
8
1
2
3
4
5
6
7
8
9
11 11 9
10 10 10
11
1. Säkring för ABS-motor
2. ABS-solenoidsäkring
3. Motorsäkring för kylfläkt
4. Säkring 2 (tillbehör)
5. Säkring för uttag 1
6. Backupsäkring
7. Värmarsäkring
8. Säkring för farthållare
9. Säkringsavdragare
10.Reservsäkring
1 1
2
3
1
2
3
4 4
5 5
6 6
7 7
8 8
9 9
10 10 10
10 10 10
1. Säkringsavdragare
1 1 1
UB5UM0M0.book Page 29 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-30
7
4. Montera en ny säkring med specifice-rat amperetal. VARNING! Sätt inte i
en säkring med högre amperetal än
det som rekommenderas för att
undvika att elsystemet tar skada el-
ler att brand uppstår.
[MWA15132]
5. Sätt in säkringsavdragaren och mon- tera säkringsboxens lock.
6. Slå på huvudströmbrytaren och slå på den elkrets det gäller för att kontrollera
att enheten fungerar.
7. Om säkringen omedelbart går sönder igen, låt en Yamaha-återförsäljare
kontrollera elsystemet.VIKTIGT
MCA27210
Kör inte när säkringsdosans skydd är
borttaget.
Säkringar:Huvudsäkring:
50.0 A
Säkring 2 (tillbehör): 2.0 A
Säkring för uttag 1: 2.0 A
Säkring för uttag 2:
2.0 A
Värmarsäkring: 7.5 A
Säkring för strålkastare: 7.5 A
Säkring för bromsljus:
2.0 A
Säkring för signalsystem: 7.5 A
Säkring för tändning: 10.0 A
Säkring för tändning 2:
7.5 A
Motorsäkring för kylfläkt: 15.0 A
Säkring för ABS-motor: 30.0 A
ABS ECU-säkring:
7.5 A
Säkring för bränsleinsprutningssys-
temet:
7.5 A
ABS-solenoidsäkring: 15.0 A
Säkring för farthållare: 2.0 A
Backupsäkring: 7.5 A
Backupsäkring 2:
15.0 A
Säkring för ETV (elektriskt gas-
spjäll):
7.5 A
UB5UM0M0.book Page 30 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-31
7
MAU80380
Fordonets lamporAlla lampor, utom lampan för registrerings-
skylten, är LED-lampor på den här model-
len.
Om en LED-lampa inte tänds ska du kon-
trollera säkringarna och sedan låta en
Yamaha-återförsäljare kontrollera fordonet.
Kontrollera och byt ut lampan om registre-
ringsskyltens belysning inte tänds. (Se si-
dan 7-31.)VIKTIGT
MCA16581
Sätt inte på någon form av självhäftande
film eller klisterlapp på strålkastarglaset.
MAU92581
Byte av nummerskyltsbelysning1. Ta bort bultarna som håller fast num- merskyltsbelysningen.
2. Dra bort nummerskyltsbelysningen från den bakre stötfångaren. (Sätt till-
baka hylsorna om de faller ut.) 3. Ta bort nummerskyltsbelysningens
lampsockel (tillsammans med lampan)
genom att vrida den moturs och dra
sedan ut den.
4. Ta bort den trasiga lampan genom att dra ut den.
5. Sätt i en ny lampa i sockeln.
6. Montera sockeln (tillsammans med
lampan) genom att trycka in den och
sedan vrida den medurs tills det tar
stopp.
7. Montera nummerskyltsbelysningen på den bakre stötfångaren.
8. Montera bultarna och dra åt till angivet moment.
1. Strålkastare
2. Parkeringsljus
1 1
2 1
2
1. Nummerskyltsbelysning
2. Bult
111
22
1. Bussning
2. Lampa för nummerskyltsbelysning
3. Nummerskyltsbelysning
3
2
1 1 1
UB5UM0M0.book Page 31 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-32
7
MAU25872
FelsökningTrots att alla Yamaha motorcyklar under-
söks noga innan de lämnar fabriken, kan du
råka ut för felaktigheter under körning. Om
det uppstår problem med exempelvis
bränslet, kompressionen eller tändsyste-
met, kan du få startsvårigheter och effekt-
förluster.
Följande felsökningstabell ger dig möjlighet
att snabbt och enkelt kontrollera dessa vi-
tala system själv. Om motorcykeln däremot
har behov av en reparation, bör du lämna
motorcykeln till en Yamaha-återförsäljare,
vars skickliga tekniker har nödvändiga
verktyg, erfarenhet och kunskap att repare-
ra din motorcykel på ett riktigt sätt.
Använd endast original Yamaha reservde-
lar. Piratdelar kan se likadana ut som delar
från Yamaha, men de är ofta sämre och har
en kortare livslängd vilket kan leda till dyra
reparationskostnader.
VARNING
MWA15142
Rök inte och kontrollera att det inte finns
öppna lågor eller gnistor, inklusive styr-
lågor på t.ex. vattenvärmare eller ugnar,
i närheten när du kontrollerar bränsle-
systemet. Bensin och bensinångor kanantändas eller explodera vilket kan orsa-
ka allvarliga person- eller egendoms-
skador.
Åtdragningsmoment:
Bult för nummerskyltsbelysning:
4.0 N·m (0.40 kgf·m, 3.0 lb·ft)
UB5UM0M0.book Page 32 Friday, December 18, 2020 5:12 PM

Periodiskt underhåll och justering
7-33
7
MAU86350
Felsökningsschema
Kontrollera bränslenivån i
bränsletanken.1. Bränsle
Det finns tillräckligt med
bränsle.Det finns inget bränsle.
Kontrollera batteriet.
Fyll på
bränsle.
Motorn startar inte.
Kontrollera batteriet.
4. KompressionFörsök att starta motorn. Det finns kompression.
Det finns ingen
kompression.
Motorn startar inte.
Låt en Yamaha-återförsäljare kontrollera fordonet.Låt en Yamaha-återförsäljare kontrollera fordonet.
Skruva loss tändstiften och
kontrollera elektroderna.3. Tändning
Torka av med en torr trasa och ställ in
elektrodavståndet eller byt tändstift.
Låt en Yamaha-återförsäljare kontrollera
fordonet.
Motorn startar inte.
Kontrollera kompressionen.
Kör startmotorn.2. Batteri
Motorn går runt snabbt.
Motorn går runt
långsamt.
Batteriet är ok.
TorrtVått
Försök att starta motorn.
Kontrollera batterikabelns
anslutningar och ladda batteriet
vid behov.
Motorn startar inte.
Kontrollera tändningen.
