Periodiskt underhåll och justering
6-9
6
MAU18782
Lossa och sätta fast kåporDe kåpor som visas på bilden måste lossas
för att vissa skötselarbeten som beskrivs i
detta kapitel ska kunna utföras. Titta i detta
avsnitt varje gång som en kåpa måste los-
sas eller sättas fast.
MAU18792
Kåpa A
Ta bort kåpanLossa och ta bort skruvarna och ta sedan
loss kåpan.Sätta fast kåpan
Placera kåpan där den ska sitta och skruva
fast den med skruvarna.
MAU19653
Kontroll av tändstiftenTändstiften är viktiga komponenter i mo-
torn och de bör kontrolleras regelbundet,
helst av en Yamaha-å
terförsäljare. Efter-
som värme och avlagringar gör att tändstift
långsamt eroderar, bör de tas bort och kon-
trolleras enligt tabellen för regelbunden
skötsel och smörjning. Dessutom kan tänd-
stiftens skick avslöja motorns skick.
Kontrollera att porslinet runt mittelektroden
har en lätt ljusbrun färg (den ideala färgen
när fordonet körs normalt) och alla tändstift
bör ha samma färg. Om färgen på något av
tändstiften skiljer sig från de andra kan det
vara fel på motorn. Försök inte åtgärda felet
själv. Låt i stället en Yamaha-återförsäljare
kontrollera motorcykeln.
Om ett tändstift visar tecken på att elektro-
den har eroderat eller om det finns avlag-
ringar, bör det bytas.
Innan ett tändstift monteras bör elektrodav-
ståndet mätas med ett bladmått och av-
ståndet justeras vid behov.
1. Kåpa A
1
1. Kåpa A
2. Skruv och bricka
1
2
Rekommenderat tändstift: NGK/LMAR8A-9
UBEHMAM0.book Page 9 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-10
6
Gör rent tätningsringen och dess anligg-
ningsytor och torka av gängorna på tänd-
stiftet.TIPSOm du inte har tillgång till en momentnyckel
när du drar åt tändstiftet kan du dra åt det
genom att dra fast det ytterligare 1/4–1/2
varv efter det att du skruvat fast det förhand. Tändstiftet bör emellertid dras åt
med en momentnyckel så snart som möj-
ligt.
VIKTIGT
MCA10841
Använd inte några verktyg för att sätta
på eller ta bort tändstiftshatten eftersom
tändspoleanslutningen kan i så fall ska-
das. Det kan vara svårt att ta bort tänd-
stiftshatten eftersom gummitätningen
runt hatten kan kärva mot tändstiftet.
För att ta bort tändstifthatten, vrid den
fram och tillbaks samtidigt som du drar
den uppåt. Vrid även hatten fram och till-
baks när du sätter på den.
MAU36113
KanisterDen här modellen är utrustad med en ka-
nister som förhindrar att bränsleångor
släpps ut i atmosfären. Kom ihåg att kon-
trollera följande innan fordonet används:
 Kontrollera alla slangkopplingar.
 Kontrollera om det finns sprickor eller
andra skador på slangarna och kanis-
tern. Byt om den är skadad.
 Kontrollera att kanisterns ventilator
inte är blockerad och rengör vid be-
hov.

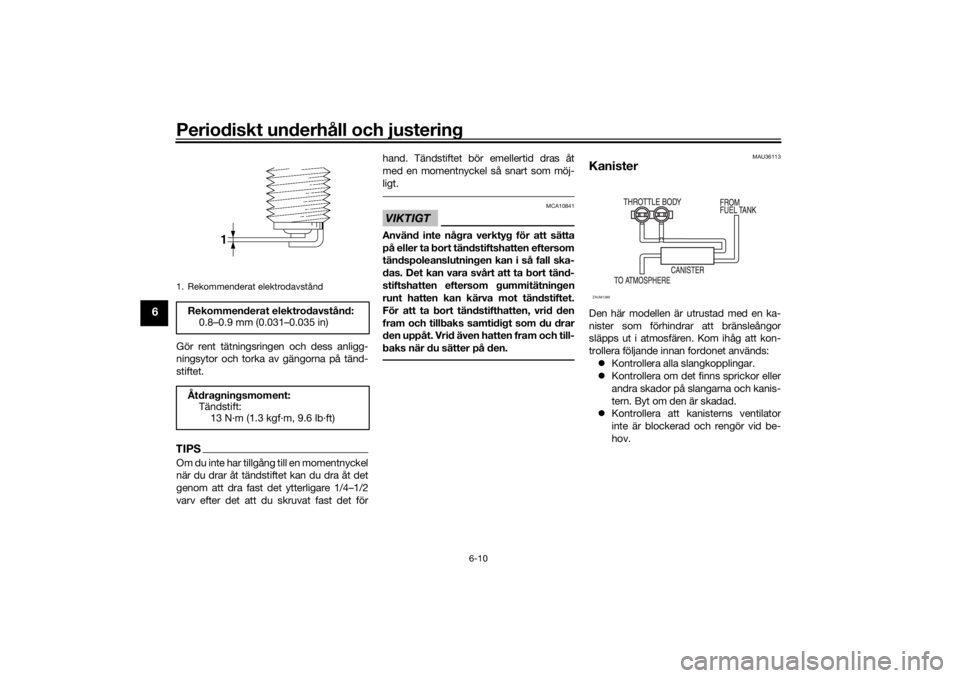

1. Rekommenderat elektrodavståndRekommenderat elektrodavstånd:
0.8–0.9 mm (0.031–0.035 in)
Åtdragningsmoment: Tändstift:
13 N·m (1.3 kgf·m, 9.6 lb·ft)
ZAUM1386
UBEHMAM0.book Page 10 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-11
6
MAUM4152
Motorolja och oljefilterinsatsOljenivån i motorn bör kontrolleras före var-
je körning. Dessutom måste oljan och olje-
filterinsatsen bytas vid de intervall som
anges i tabellen för regelbunden skötsel.
För att kontrollera motorns oljenivå1. Ställ fordonet på ett plant underlag
och håll det upprätt. Om det lutar lite
kan du få en felaktig avläsning.
2. Starta motorn, värm upp den under
några minuter och stäng sedan av
motorn igen.
3. Vänta några minuter tills oljenivån sta-
biliseras för att få en korrekt avläsning
och kontrollera sedan oljenivån ge-
nom inspektionsglaset för motorolje-
nivå. 4. Om oljenivån befinner sig under min-
markeringen bör olja av rekommende-
rad typ fyllas på till max-markeringen.
TIPSKontrollera om O-ringen är skadad och byt
ut den om det behövs.
Byta motorolja (och filter)1. Ställ upp fordonet på en plan yta.
2. Ta bort kåpa A. (Se sidan 6-9.)
3. Starta motorn, värm upp den under några minuter och stäng sedan av
motorn igen.
4. Placera ett oljetråg under motorn för att samla upp oljan.
5. Ta bort oljepåfyllningslocket och av- tappningspluggen för motorolja och
packningarna, och töm ut oljan från
vevhuset.

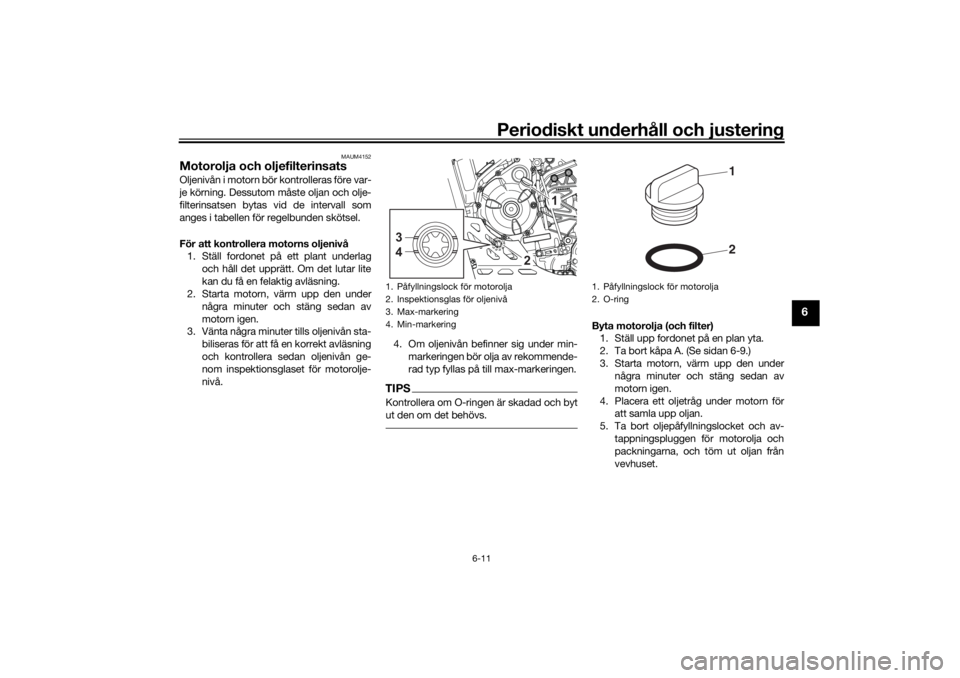

1. Påfyllningslock för motorolja
2. Inspektionsglas för oljenivå
3. Max-markering
4. Min-markering3
4
2
1
1. Påfyllningslock för motorolja
2. O-ring
21
UBEHMAM0.book Page 11 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-12
6
TIPSHoppa över stegen 6–8 om du inte ska byta
oljefilterinsatsen.6. Ta bort oljefilterinsatsen med hjälp aven oljefiltertång.
TIPSOljefilternycklar finns hos Yamahas återför-
säljare.7. Stryk på ett tunt lager ren motorolja påO-ringen på den nya oljefilterinsatsen.TIPSSe till att enhetens O-ring sitter rätt place-
rad.8. Montera den nya oljefilterinsatsenmed hjälp av en oljefiltertång och dra
sedan åt oljefilterinsatsen med en mo-
mentnyckel. 9. Montera oljans avtappningsplugg och
den nya packningen, dra sedan åt
pluggen till angivet moment.
10. Fyll på med angiven mängd rekom- menderad motorolja.

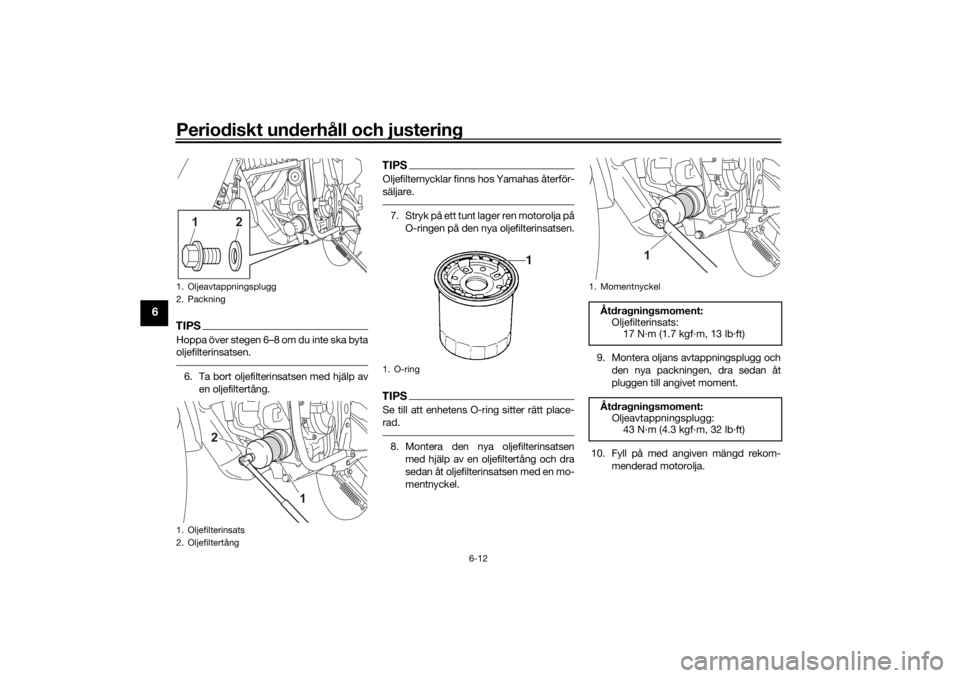

1. Oljeavtappningsplugg
2. Packning
1. Oljefilterinsats
2. Oljefiltertång
12
1
2
1. O-ring
1. MomentnyckelÅtdragningsmoment:Oljefilterinsats:17 N·m (1.7 kgf·m, 13 lb·ft)
Åtdragningsmoment: Oljeavtappningsplugg:43 N·m (4.3 kgf·m, 32 lb·ft)
1
UBEHMAM0.book Page 12 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-13
6
TIPSKom ihåg att torka bort eventuell utspilld
olja från fordonet så snart motorn och av-
gassystemet har svalnat.VIKTIGT
MCA11621
För att undvika att kopplingen slirar
(motoroljan smörjer även koppling-
en), bör inga tillsatser blandas in i
oljan. Använd inte oljor med en die-
selspecifikation som “CD” eller ol-
jor med högre kvalitet än den som
anges. Använd dessutom inte oljor
som är märkta “ENERGY CONSER-
VING II” (ENERGIBESPARANDE II)
eller högre.
 Se till att inga främmande föremål
kommer ner i vevhuset.11. Kontrollera om O-ringen är skadad
och byt ut den om det behövs. 12. Montera och dra åt påfyllningslocket
för olja.
13. Montera kåpan A.
14. Starta motorn och låt den gå på tom- gång under flera minuter medan du
kontrollerar om det finns något olje-
läckage. Om det läcker någon olja,
stäng omedelbart av motorn och kon-
trollera anledningen till oljeläckaget.
TIPSNär motorn har startat ska oljetrycksvar-
ningslampan släckas.
VIKTIGT
MCA20860
Om varningslampan för lågt oljetryck
blinkar eller lyser trots att oljenivån är
korrekt, stäng omedelbart av motorn
och be en Yamaha-återförsäljare kon-
trollera fordonet.15. Stäng av motorn, vänta i några minu-
ter tills oljenivån har stabiliserat sig för
att få en exakt avläsning, kontrollera
sedan oljenivån och korrigera om nöd-
vändigt.
Rekommenderad motorolja:
Se sidan 8-1.
Oljemängd: Utan byte av oljefilterinsats:2.30 L (2.43 US qt, 2.02 Imp.qt)
Med byte av oljefilterinsats: 2.60 L (2.75 US qt, 2.29 Imp.qt)
1. Påfyllningslock för motorolja
2. O-ring
21
UBEHMAM0.book Page 13 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-14
6
MAU85450
Fördelar med YamalubeYAMALUBE är en YAMAHA-originalartikelsom utvecklats speciellt av våra tekniker ef-
tersom de anser att motoroljan är en viktig
del av motorn. Vi har specialistteam inom
mekanik, kemi, elektronik och bantestning
som utvecklar oljorna tillsammans med
motorerna. Yamalube-oljorna utnyttjar bas-
oljornas egenskaper till fullo och blandning-
arna har den perfekta balansen av tillsatser
som ser till att oljorna uppfyller våra pre-
standakrav. Därför har alla mineraloljor
samt de halv- och helsyntetiska oljorna i
Yamalube-serien sina egna egenskaper och användningsområden. Yamaha har
forskat om och utvecklat oljor sedan 1960-
talet och har därmed många års erfarenhet
vilket gör Yamalube till det bästa valet för
din Yamaha-motor.
MAUS1203
KylvätskaKylvätskans nivå ska kontrolleras regelbun-
det. Dessutom måste kylvätskan bytas vid
de intervall som anges i tabellen för regel-
bunden skötsel.TIPSOm Yamaha originalkylvätska inte finns till-
gängligt ska du använda ett frostskydds-
medel med etylenglykol som innehåller
korrosionshämmande medel för alumini-
ummotorer och blanda det med destillerat
vatten i proportionerna 1:1.
MAU20097
För att kontrollera kylvätskenivån
Utför kontrollen när motorn är kall eftersom
kylvätskenivån varierar beroende på mo-
torns temperatur. 1. Parkera fordonet på en plan yta.
2. Titta på kylvätskenivån i behållaren när fordonet är i upprätt läge. 3. Öppna locket på kylvätskebehållaren
om kylvätskenivån ligger vid eller un-
der min-markeringen. VARNING! Ta
bara bort kylvätskelocket. Ta aldrig
bort kylvätskelocket när motorn är
varm.
[MWA15162]

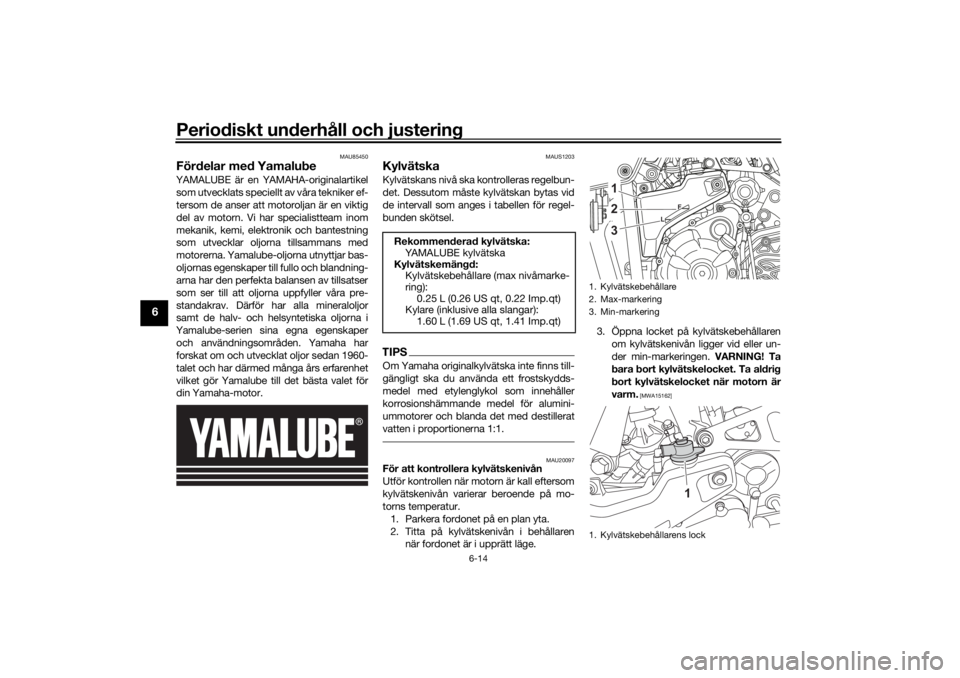

Rekommenderad kylvätska: YA M A L U B E k y l v ä t s k a
Kylvätskemängd: Kylvätskebehållare (max nivåmarke-
ring):
0.25 L (0.26 US qt, 0.22 Imp.qt)
Kylare (inklusive alla slangar): 1.60 L (1.69 US qt, 1.41 Imp.qt)
1. Kylvätskebehållare
2. Max-markering
3. Min-markering
1. Kylvätskebehållarens lock
L F
231
1
UBEHMAM0.book Page 14 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-15
6
4. Fyll på kylvätska till den maximala ni-våmarkeringen. VIKTIGT: Om du inte
har tillgång till kylvätska kan du an-
vända destillerat vatten eller mjukt
vattenledningsvatten. Använd inte
hårt vatten eller saltvatten eftersom
det kan skada motorn. Om du har
använt vatten i stället för kylvätska
bör du byta ut det mot kylvätska vid
första bästa tillfälle. I annat fall
kommer kylsystemet inte att vara
skyddat mot isbildning och korrosi-
on. Om du har tillsatt vatten till kyl-
vätskan, be en Yamaha-
återförsäljare att kontrollera kyl-
vätskan så snart som möjligt. I an-
nat fall kommer motorns kyleffekt
att reduceras.
[MCA10473]
5. Sätt på kylvätskelocket.
MAU33032
Byte av kylvätska
Kylvätskan måste bytas vid de intervall som
anges i tabellen för regelbunden skötsel
och smörjning. Låt en Yamaha-återförsälja-
re byta kylvätskan. VARNING! Ta aldrig
bort kylvätskelocket när motorn är varm.[MWA10382] MAUM4270
Byta luftfilter och rengöra slang-
enLuftfilterelementet måste bytas vid de inter-
vall som anges i tabellen för regelbundet
underhåll. Luftfilterelementet måste bytas
med kortare intervall om du ofta kör i regn
eller på dammiga platser. Dessutom bör
luftfiltrets slang kontrolleras regelbundet
och rengöras vid behov.
För att byta luftfilter
1. Ta bort sadeln. (Se sidan 3-19.)
2. Ta bort locket till luftfilterhuset genom att ta bort skruvarna, ta bort skruven
som håller fast luftfilterelementet och
dra ut det. 3. Kontrollera om luftfiltret är skadat eller
smutsigt och byt ut det vid behov.
VIKTIGT
MCA21220
Luftfilterelementet måste bytas vid
de intervall som anges i tabellen för
regelbundet underhåll.
 Luftfilterelementet bör bytas oftare
om du kör mycket i regn eller på
dammiga platser.
 Luftfiltret kan inte rengöras genom
att blåsa på det med tryckluft. Det
måste bytas ut.

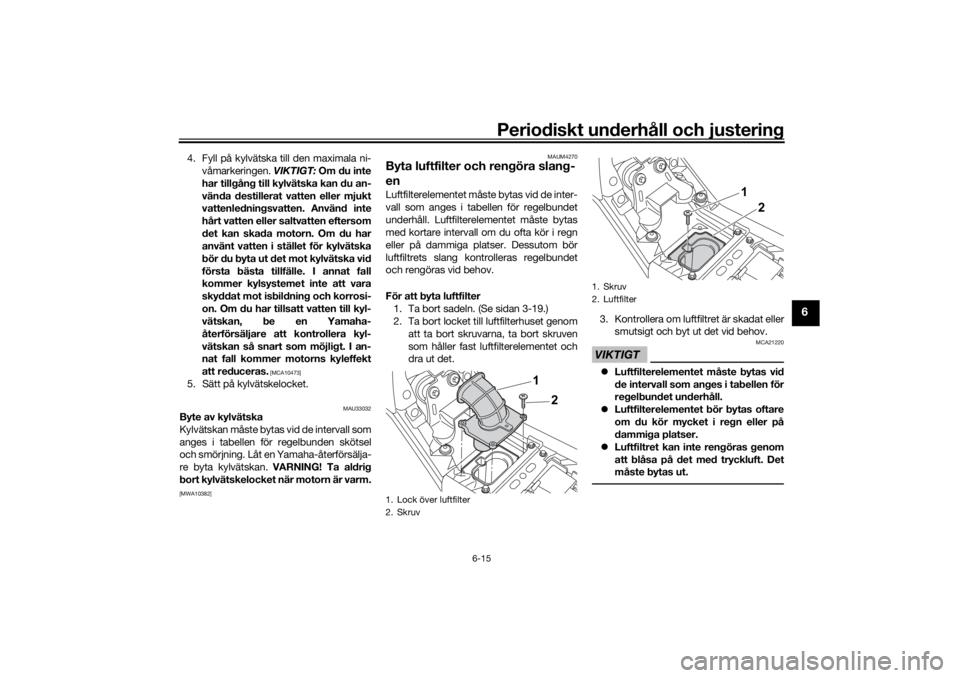

1. Lock över luftfilter
2. Skruv
1
2
1. Skruv
2. Luftfilter
12
UBEHMAM0.book Page 15 Tuesday, January 12, 2021 2:11 PM

Periodiskt underhåll och justering
6-16
6
4. För in luftfilterelementet i luftfilterhusetoch fäst det med skruven. VIKTIGT:
Se till att luftfiltret sitter ordentligt i
luftfilterhuset. Motorn får aldrig kö-
ras utan att luftfiltret är monterat. I
annat fall kan kolven(-arna) och/el-
ler cylindern(-rarna) slitas onormalt
mycket.
[MCA10482]
5. Montera locket över luftfiltret med och
skruva fast skruvarna.
6. Montera sadeln.
För att rengöra luftfiltrets slang 1. Ta bort luftfiltrets kontrollslang under luftfilterhuset. 2. Ta bort slangen, rengör den och sätt
sedan tillbaks den i ursprungsläget.
MAU21386
Kontroll av gashandtagets spelMät gashandtagets spel enligt bilden.
Kontrollera regelbundet gashandtagets
spel och låt vid behov en Yamaha-återför-
säljare justera det.

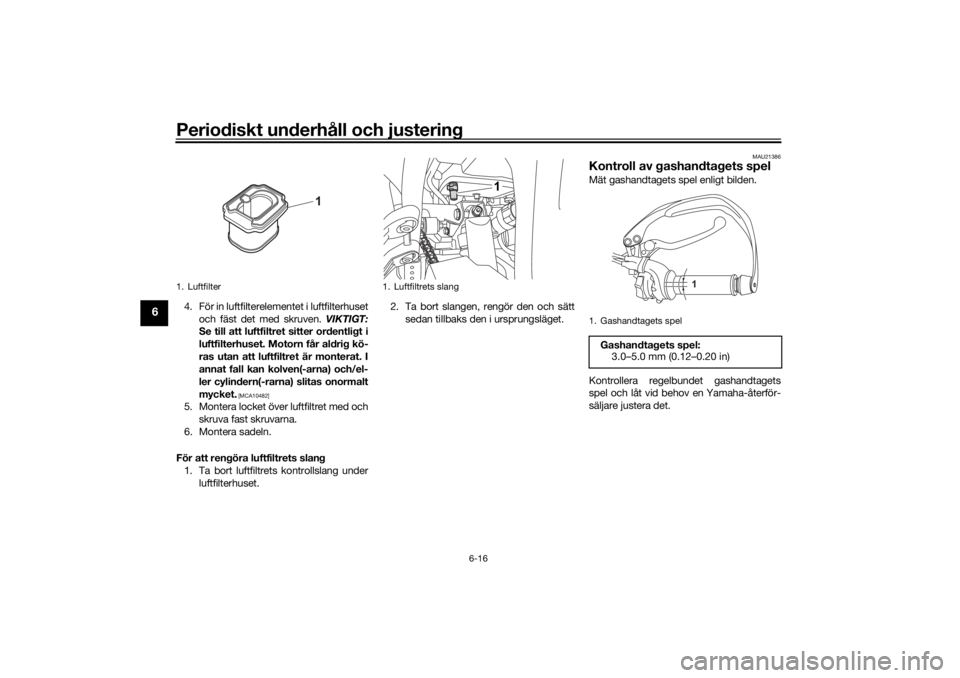

1. Luftfilter
1
1. Luftfiltrets slang
1
1. Gashandtagets spelGashandtagets spel:3.0–5.0 mm (0.12–0.20 in)
1
UBEHMAM0.book Page 16 Tuesday, January 12, 2021 2:11 PM
