2021 YAMAHA TENERE 700 RALLY EDITION Bruksanvisningar (in Swedish)

Instrument och kontrollfunktioner
3-19
3
MAUM3740

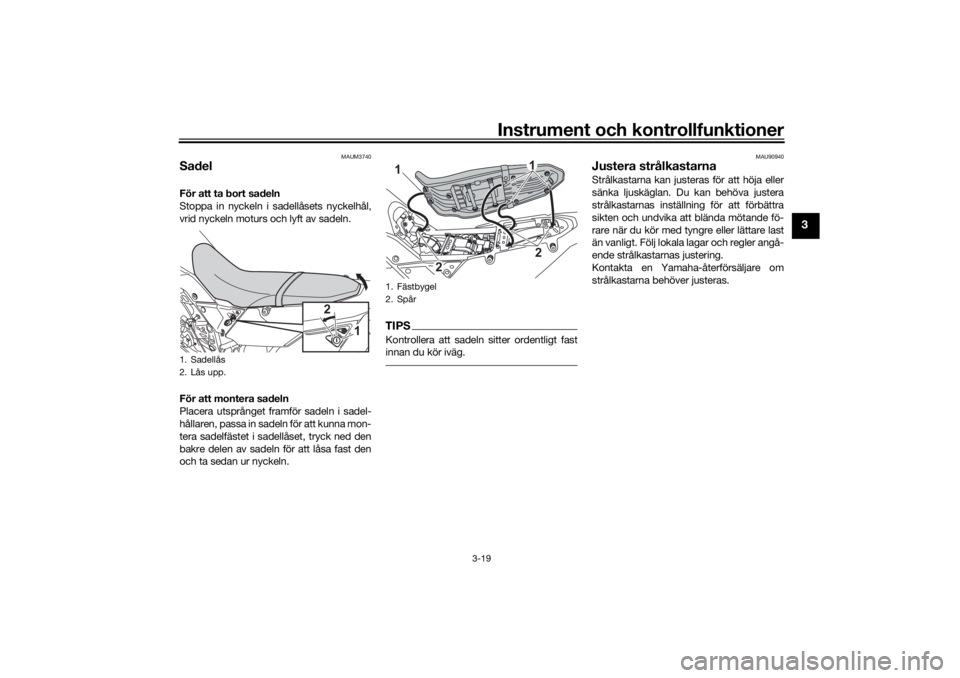

SadelFör att ta bort sadeln
Stoppa in nyckeln i sadellåsets nyckelhål,
vrid nyckeln moturs och lyft av sadeln.
För att montera sadeln
Placera utsprånget framför sadeln i sadel-
hållaren, passa in sadeln för att kunna mon-
tera sadelfästet i sadellåset, tryck ned den
bakre delen av sadeln för att låsa fast den
och ta sedan ur nyckeln.
TIPSKontrollera att sadeln sitter ordentligt fast
innan du kör iväg.
MAU90940
Justera strålkastarnaStrålkastarna kan justeras för att höja eller
sänka ljuskäglan. Du kan behöva justera
strålkastarnas inställning för att förbättra
sikten och undvika att blända mötande fö-
rare när du kör med tyngre eller lättare last
än vanligt. Följ lokala lagar och regler angå-
ende strålkastarnas justering.
Kontakta en Yamaha -återförsäljare om
strålkastarna behöver justeras.
1. Sadellås
2. Lås upp.
2
1
1. Fästbygel
2. Spår
2
2
1 1
UBEHMAM0.book Page 19 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-20
3
MAU45205
Justering av framgaffel
VARNING
MWA10181
Justera alltid båda framgafflarna lika. I
annat fall kan du få dålig stabilitet på
motorcykeln vilket kan leda till att du för-
lorar kontrollen på motorcykeln.Den här framgaffeln har justerbultar för
återfjädringens dämpning och justerbultar
för kompressionsdämpningen.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Återfjädringens dämpning
Vrid justerskruven i riktning (a) när du vill
öka återfjädringens dämpning.
Vrid justerskruven i riktning (b) när du vill
minska återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.

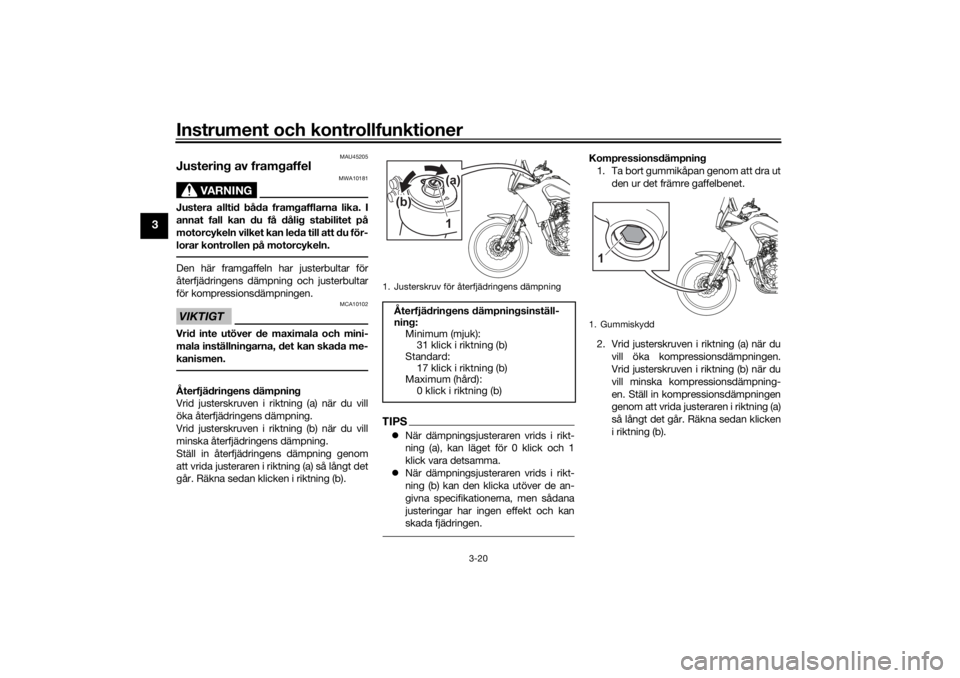

Kompressionsdämpning
1. Ta bort gummikåpan genom att dra ut den ur det främre gaffelbenet.
2. Vrid justerskruven i riktning (a) när du vill öka kompressionsdämpningen.
Vrid justerskruven i riktning (b) när du
vill minska kompressionsdämpning-
en. Ställ in kompressionsdämpningen
genom att vrida justeraren i riktning (a)
så långt det går. Räkna sedan klicken
i riktning (b).
1. Justerskruv för återfjädringens dämpningÅterfjädringens dämpningsinställ-
ning:Minimum (mjuk):31 klick i riktning (b)
Standard: 17 klick i riktning (b)
Maximum (hård):
0 klick i riktning (b)
1
(b) (a)
1. Gummiskydd1
UBEHMAM0.book Page 20 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-21
3
3. Montera gummiskyddet.TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma. 
När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.
MAU14796
Avluftning av framgaffelUnder körning vid mycket krävande förhål-
landen stiger lufttemperaturen och trycket i
framgaffeln vilket gör fjädringen hårdare.
Om det inträffar kan du avlufta gaffelbenen.
VARNING
MWA10201
Lufta alltid båda gaffelbenen. I annat fall
kan motorcykeln tappa stabilitet vilket
kan leda till att du förlorar kontrollen
över motorcykeln.1. Lyft upp fordonet så att framhjulet inte
vilar på marken om det är möjligt. (Se
sidan 6-34.)TIPSVid avluftning av framgaffeln ska det inte
finnas någon vikt eller något tryck på fordo-
nets framände.2. Ta bort luftningsskruvarna och släpput all luft från varje gaffelben.
1. Justerskruv för kompressionsdämpningenKompressionsdämpningsinställ-
ning:Minimum (mjuk):22 klick i riktning (b)
Standard: 11 klick i riktning (b)
Maximum (hård):
0 klick i riktning (b)1 (a)
(b)
UBEHMAM0.book Page 21 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-22
3
3. Montera luftningsskruvarna.
4. Sänk ned framhjulet så att det står påunderlaget och fäll sedan ned sidostö-
det.
MAUM4121

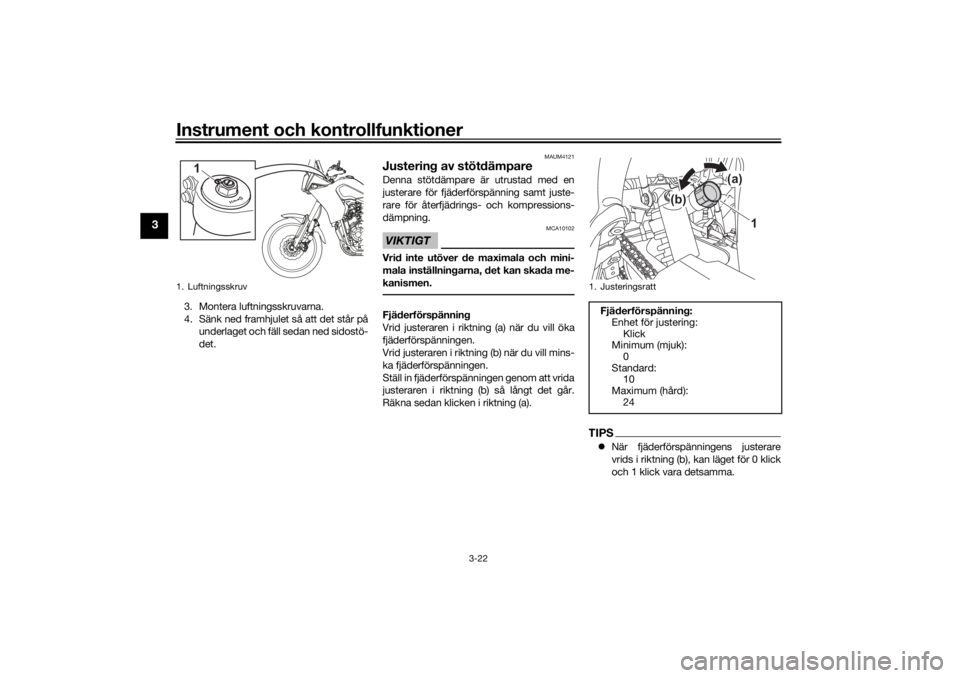

Justering av stötdämpareDenna stötdämpare är utrustad med en
justerare för fjäderförspänning samt juste-
rare för återfjädrings- och kompressions-
dämpning.VIKTIGT
MCA10102
Vrid inte utöver de maximala och mini-
mala inställningarna, det kan skada me-
kanismen.Fjäderförspänning
Vrid justeraren i riktning (a) när du vill öka
fjäderförspänningen.
Vrid justeraren i riktning (b) när du vill mins-
ka fjäderförspänningen.
Ställ in fjäderförspänningen genom att vrida
justeraren i riktning (b) så långt det går.
Räkna sedan klicken i riktning (a).
TIPSNär fjäderförspänningens justerare
vrids i riktning (b), kan läget för 0 klick
och 1 klick vara detsamma.
1. Luftningsskruv
1
1. JusteringsrattFjäderförspänning:
Enhet för justering:Klick
Minimum (mjuk):
0
Standard: 10
Maximum (hård): 24
1
(b) (a)
UBEHMAM0.book Page 22 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-23
3
När fjäderförspänningens justerare
vrids i riktning (a) kan den klicka utöver
de angivna specifikationerna, men så-
dana justeringar har ingen effekt och
kan skada fjädringen.Återfjädringens dämpning
Vrid justeraren i riktning (a) när du vill öka
återfjädringens dämpning.
Vrid justeraren i riktning (b) när du vill mins-
ka återfjädringens dämpning.
Ställ in återfjädringens dämpning genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
 När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.Kompressionsdämpning
Vrid justeraren i riktning (a) när du vill öka
kompressionsdämpningen.
Vrid justeraren i riktning (b) när du vill mins-
ka kompressionsdämpningen.
Ställ in kompressionsdämpningen genom
att vrida justeraren i riktning (a) så långt det
går. Räkna sedan klicken i riktning (b).
TIPSNär dämpningsjusteraren vrids i rikt-
ning (a), kan läget för 0 klick och 1
klick vara detsamma.
1. Justerskruv för återfjädringens dämpning
1
(b) (a)
Återfjädringens dämpningsinställ-
ning:
Enhet för justering:Klick
Minimum (mjuk):
23
Standard: 13
Maximum (hård): 0
1. Justerskruv för kompressionsdämpningen
Kompressionsdämpningsinställ-
ning:Enhet för justering: Klick
Minimum (mjuk): 18
Standard:
15
Maximum (hård): 0
1
(b) (a)
UBEHMAM0.book Page 23 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-24
3
När dämpningsjusteraren vrids i rikt-
ning (b) kan den klicka utöver de an-
givna specifikationerna, men sådana
justeringar har ingen effekt och kan
skada fjädringen.
VARNING
MWA10222
Stötdämparen innehåller kvävgas under
mycket högt tryck. Läs och förstå följan-
de information innan du hanterar stöt-
dämparen.
 Under inga omständigheter får cy-
lindern öppnas eller byggas om.
 Låt inte stötdämparen komma i när-
heten av öppna lågor eller andra
värmekällor. Det kan göra att enhe-
ten exploderar på grund av för högt
tryck.
 Deformera eller skada inte cylin-
dern på något sätt. Cylinderskador
leder till sämre dämpningsförmåga.
 Kasta inte en skadad eller utsliten
stötdämpare själv. Lämna in stöt-
dämparen hos en Yamaha-återför-
säljare.
MAU84680

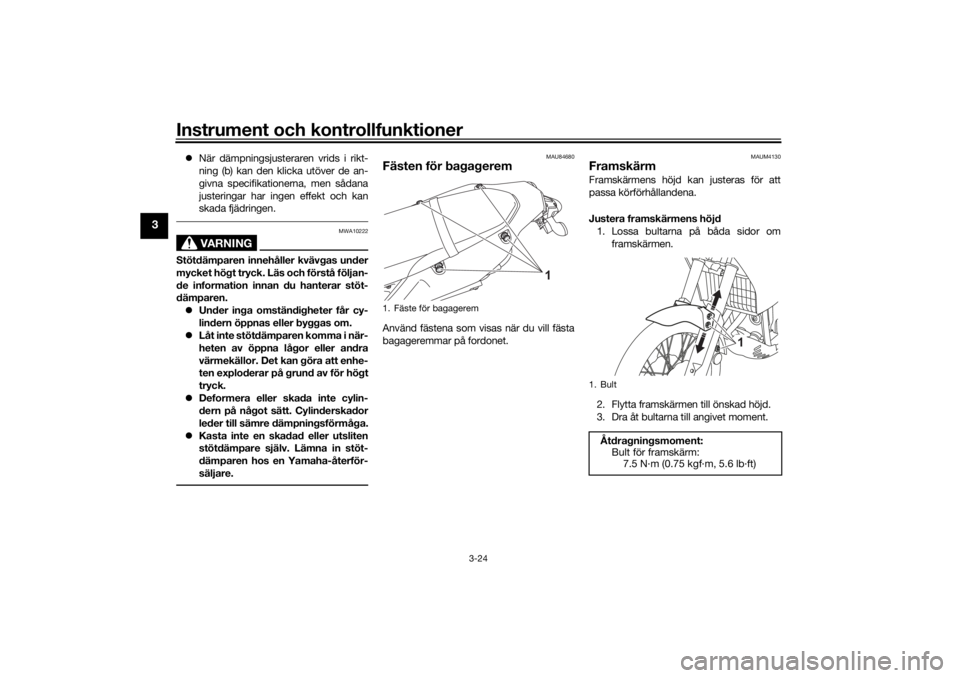

Fästen för bagageremAnvänd fästena som visas när du vill fästa
bagageremmar på fordonet.
MAUM4130
Framskärm Framskärmens höjd kan justeras för att
passa körförhållandena.
Justera framskärmens höjd
1. Lossa bultarna på båda sidor om framskärmen.
2. Flytta framskärmen till önskad höjd.
3. Dra åt bultarna till angivet moment.
1. Fäste för bagagerem
1
1. BultÅtdragningsmoment: Bult för framskärm:7.5 N·m (0.75 kgf·m, 5.6 lb·ft)
1
UBEHMAM0.book Page 24 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-25
3
MAUM4201
DC-uttagFordonet är utrustat med DC-tillbehörsut-
tag, DC-tillbehörskontakt, handtagsvär-
markontakt och DC-kontakt för dimljus.VIKTIGT
MCA26810
Använd inte ett elektriskt tillbehör eller
en kombination av tillbehör som över-
skrider den angivna kapaciteten. Det
kan överbelasta kretsen och göra att
säkringen smälter.TIPSAnvänd inte tillbehör när motorn är av-
stängd för att förhindra att batteriet laddas
ur.
Strömuttag
Ett 12 V-tillbehör med rätt kontakt kan an-
vändas när huvudströmbrytaren är på.
För att använda strömuttaget1. Stäng av strömmen till fordonet.
2. Ta av locket till strömuttaget.
3. Stäng av tillbehöret.
4. Sätt i tillbehörets kontakt i strömutta- get. 5. Slå på strömmen till fordonet och star-
ta motorn.
6. Slå på tillbehöret.
TIPSNär du har kört klart ska du komma ihåg att
stänga av tillbehöret, koppla bort det och
sätta fast locket på DC-uttaget.
VARNING
MWA14361
För att förhindra elstötar och kortslut-
ning ska du se till att locket sitter på
strömuttaget när det inte används.
Kapacitet för DC-uttagets krets: DC-uttagets och DC-kontaktens
krets:24 W (2 A)
Handtagsvärmarens och dimljusets
krets: 120 W (10 A)
1. Lock till strömuttaget
1
1. Strömuttag
1
UBEHMAM0.book Page 25 Tuesday, January 12, 2021 2:11 PM

Instrument och kontrollfunktioner
3-26
3
Strömuttag
Fordonet är utrustat med en DC-tillbehörs-
kontakt, DC-handtagsvärmarkontakt och
dimljuskontakt. Kontakta en Yamaha-åter-
försäljare innan du monterar tillbehör.
MAU15306
SidostödSidostödet är placerat på ramens vänstra
sida. Fäll upp stödet och fäll ner det med
foten medan du håller motorcykeln upprätt.TIPSDen inbyggda kontakten i sidostödet är en
del av avstängningssystemet för tändkret-
sen som stänger av tändningen i vissa situ-
ationer. (Se följande avsnitt för en förklaring
av avstängningssystemet för tändkretsen.)
VARNING
MWA10242
Motorcykeln får inte köras med sidostö-
det nerfällt, eller om sidostödet inte kan
fällas upp ordentligt (eller inte stannar
kvar i uppfällt läge) eftersom sidostödet
kan komma i kontakt med marken och
störa föraren, som då kan förlora kon-
trollen över motorcykeln. Yamahas av-
stängningssystem för tändkrets har
utvecklats för att hjälpa föraren att upp-
fylla det ansvar som ställs att fälla upp
sidostödet innan motorcykeln körs iväg.
Kontrollera därför detta system regel-
bundet och låt en Yamaha-återförsäljare
reparera det om det inte fungerar på rätt
sätt.
MAU44895
Avstängningssystem för tänd-
kretsSystemet förhindrar att motorn startas när
en växel är ilagd om inte kopplingshandta-
get är intryckt och sidostödet är uppfällt.
Det stoppar även motorn om sidostödet
fälls ned när en växel är ilagd och motorn är
igång.
Kontrollera regelbundet systemet med pro-
ceduren nedan.TIPSDenna kontroll är mest tillförlitlig om
motorn är varm.
 Se sidorna 3-2 och 3-12 för informa-
tion om strömställarens användning.
